真题改编（三）
【背景资料】
一建筑施工场地，东西长110m，南北宽70m，拟建建筑物首层平面80m×40m，地下2层，地上6/20层，檐口高
26/68米，建筑面积约48000㎡。
钢结构施工前，为防止焊缝夹渣，要求焊件和焊接材料的品种必须符合设计要求，并有出厂合格证，焊接接头
采用全熔透焊接。
钢结构安装前，应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检查，并应办理交接验收。

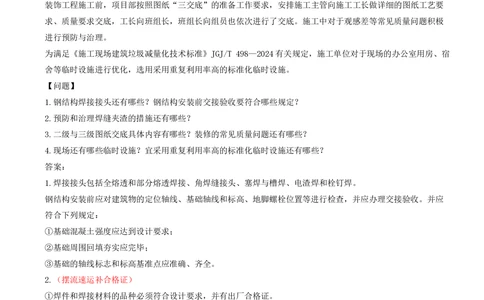

装饰工程施工前，项目部按照图纸“三交底”的准备工作要求，安排施工主管向施工工长做详细的图纸工艺要
求、质量要求交底，工长向班组长，班组长向组员也依次进行了交底。施工中对于观感差等常见质量问题积极
进行预防与治理。
为满足《施工现场建筑垃圾减量化技术标准》JGJ/T 498—2024有关规定，施工单位对于现场的办公室用房、宿
舍等临时设施进行优化，选用采用重复利用率高的标准化临时设施。
【问题】
1.钢结构焊接接头还有哪些？钢结构安装前交接验收要符合哪些规定？
2.预防和治理焊缝夹渣的措施还有哪些？
3.二级与三级图纸交底具体内容有哪些？装修的常见质量问题还有哪些？
4.现场还有哪些临时设施？宜采用重复利用率高的标准化临时设施还有哪些？
答案：
1.焊接接头包括全熔透和部分熔透焊接、角焊缝接头、塞焊与槽焊、电渣焊和栓钉焊。
钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检查，并应办理交接验收。并应
符合下列规定：
①基础混凝土强度应达到设计要求；
②基础周围回填夯实应完毕；
③基础的轴线标志和标高基准点应准确、齐全。
2.（摆流速运补合格证）
①焊件和焊接材料的品种必须符合设计要求，并有出厂合格证。
②焊接时正确选用电流值、焊接速度，清理坡口及其边缘范围内的铁锈等杂物。
③焊条运动要正确，适当摆动，以使熔渣浮出铁水表面。
④严重的内部夹渣应按返修方案规定进行补焊。
3.（1）做好设计交底工作：施工主管向施工工长做详细的图纸工艺要求、质量要求交底；工序开始前工长向班
组长做详尽的图纸、施工方法、质量标准交底；作业开始前班组长向班组成员做具体的操作方法、工具使用、
质量要求的详细交底。
（2）常见的质量问题有：空鼓、开裂、渗漏、观感差等。4.办公室、宿舍、食堂、厕所、淋浴间、开水房、文体活动室、密闭式垃圾站（或容器）及盥洗设施等临时设
施。
办公用房、宿舍、停车场地、工地围挡、大门、工具棚、安全防护栏杆等，宜采用重复利用率高的标准化临时
设施。
【背景资料】
某高校图书馆工程地下二层地上五层，建筑面积约35000㎡现浇钢筋混凝土框架结构部分屋面为大悬挑空间钢
结构。施工单位与建设单位签订了施工总承包合同，合同工期为21个月。

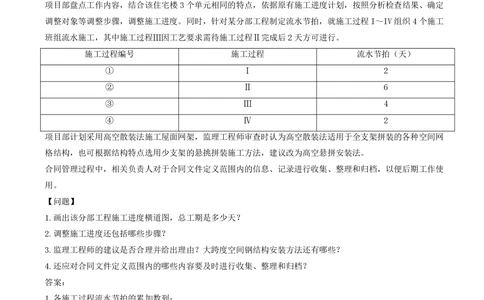

项目部盘点工作内容，结合该住宅楼3个单元相同的特点，依据原有施工进度计划，按照分析检查结果、确定
调整对象等调整步骤，调整施工进度。同时，针对某分部工程制定流水节拍，就施工过程I～IV组织4个施工
班组流水施工，其中施工过程Ⅲ因工艺要求需待施工过程Ⅱ完成后2天方可进行。
施工过程编号 施工过程 流水节拍（天）
① Ⅰ 2
② Ⅱ 6
③ Ⅲ 4
④ Ⅳ 2
项目部计划采用高空散装法施工屋面网架，监理工程师审查时认为高空散装法适用于全支架拼装的各种空间网
格结构，也可根据结构特点选用少支架的悬挑拼装施工方法，建议改为高空悬拼安装法。
合同管理过程中，相关负责人对于合同文件定义范围内的信息、记录进行收集、整理和归档，以便后期工作使
用。
【问题】
1.画出该分部工程施工进度横道图，总工期是多少天？
2.调整施工进度还包括哪些步骤？
3.监理工程师的建议是否合理并给出理由？大跨度空间钢结构安装方法还有哪些？
4.还应对合同文件定义范围内的哪些内容要及时进行收集、整理和归档？
答案：

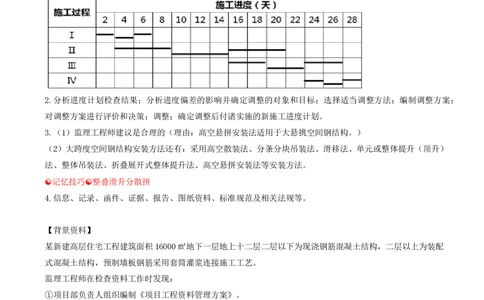

1.各施工过程流水节拍的累加数列：
施工过程Ⅰ：2 4 6
施工过程Ⅱ： 6 12 18
施工过程Ⅲ： 4 8 12
施工过程Ⅳ： 2 4 6
总工期=（2+10+8）+（2+2+2）+2=28天2.分析进度计划检查结果；分析进度偏差的影响并确定调整的对象和目标；选择适当调整方法；编制调整方案；
对调整方案进行评价和决策；调整；确定调整后付诸实施的新施工进度计划。
3.（1）监理工程师建议是合理的（理由：高空悬拼安装法适用于大悬挑空间钢结构。）
（2）大跨度空间钢结构安装方法还有：采用高空散装法、分条分块吊装法、滑移法、单元或整体提升（顶升）
法、整体吊装法、折叠展开式整体提升法、高空悬拼安装法等安装方法。
☯记忆技巧☯整叠滑升分散拼
4.信息、记录、函件、证据、报告、图纸资料、标准规范及相关法规等。
【背景资料】
某新建高层住宅工程建筑面积16000㎡地下一层地上十二层二层以下为现浇钢筋混凝土结构，二层以上为装配
式混凝土结构，预制墙板钢筋采用套筒灌浆连接施工工艺。
监理工程师在检查资料工作时发现：
①项目部负责人组织编制《项目工程资料管理方案》。
②项目部技术负责人对相关部门及岗位进行资料管理方案交底。
③工程资料由多方形成的，由总包单位负总责。
④C3施工测量资料由技术部负责。
⑤C5施工记录由工程部负责。
招标文件中内容“投标人为本省一级资质证书的企业”，招标人对投标人提出的疑问，以书面形式回复对应的
投标人，并带领部分投标人踏勘现场。
由于本工程招标方式为初步设计阶段开始的工程项目总承包，中标人又对初步设计（勘察）、技术设计进行了
招标。本工程钢筋混凝土基础底板，长度120m，宽度10m，厚度2.0m，按照规范要求设置测温点（见图）。（资料中
未说明条件及因素均视为符合要求）

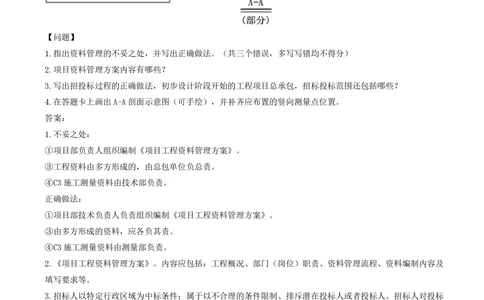

【问题】
1.指出资料管理的不妥之处，并写出正确做法。（共三个错误，多写写错均不得分）
2.项目资料管理方案内容有哪些？
3.写出招投标过程的正确做法，初步设计阶段开始的工程项目总承包，招标投标范围还包括哪些？
4.在答题卡上画出A-A剖面示意图（可手绘），并补齐应布置的竖向测量点位置。
答案：
1.不妥之处：
①项目部负责人组织编制《项目工程资料管理方案》。
③工程资料由多方形成的，由总包单位负总责。
④C3施工测量资料由技术部负责。
正确做法：
①项目部技术负责人负责组织编制《项目工程资料管理方案》。
③由多方形成的资料，应各负其责。
④C3施工测量资料由测量部负责。
2.《项目工程资料管理方案》。内容应包括：工程概况、部门（岗位）职责、资料管理流程、资料编制内容及
填写要求等。
3.招标人以特定行政区域为中标条件；属于以不合理的条件限制、排斥潜在投标人或者投标人。招标人对投标
人提出的疑问，应以书面形式回复所有投标人。招标人不得组织单个或部分投标人踏勘现场。
初步设计（含勘察）、技术设计、施工图设计、材料设备采办、工程施工、联合投料试运行、运行培训等。
☯记忆技巧☯3EPC+2运行
4.布置5处测温点。
