专题 80 实验十：测量电动势和内电阻

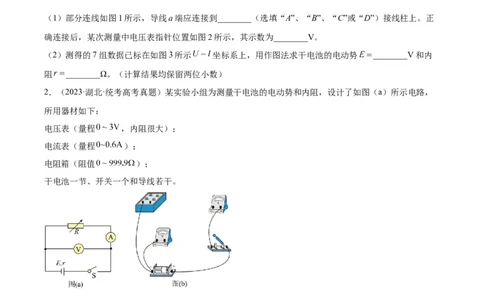

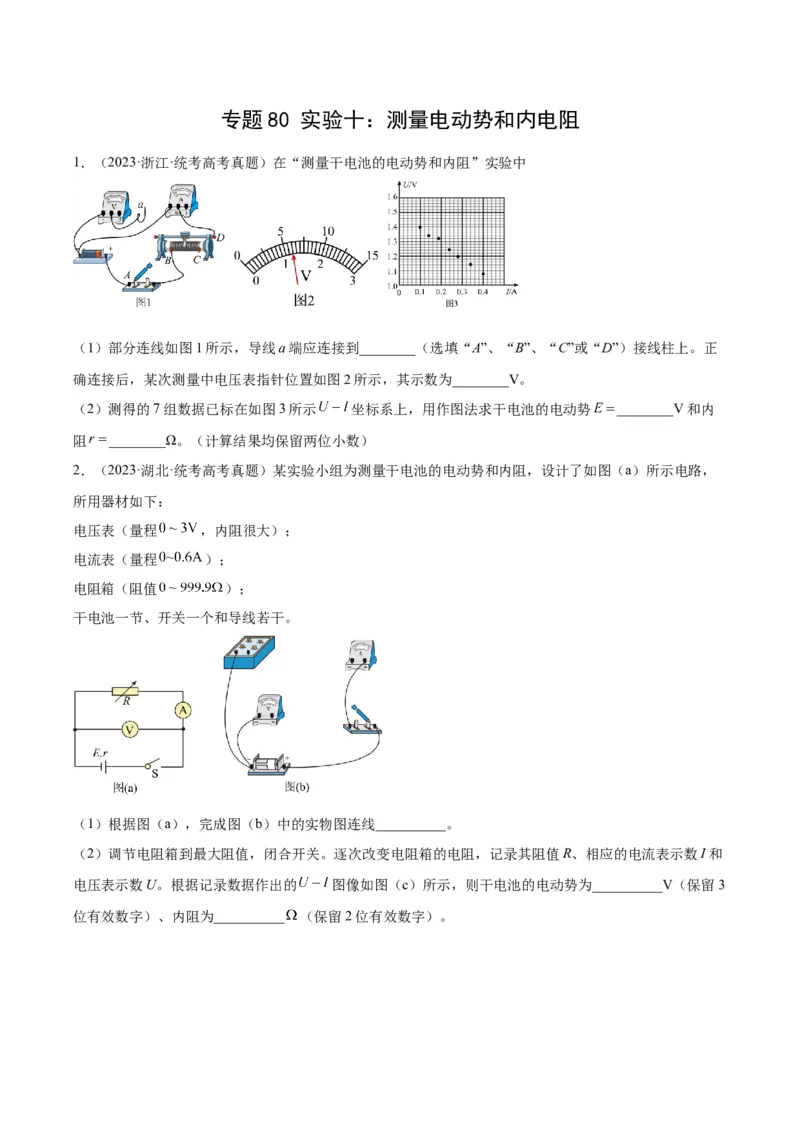

1．（2023·浙江·统考高考真题）在“测量干电池的电动势和内阻”实验中
（1）部分连线如图1所示，导线a端应连接到________（选填“A”、“B”、“C”或“D”）接线柱上。正
确连接后，某次测量中电压表指针位置如图2所示，其示数为________V。
（2）测得的7组数据已标在如图3所示 坐标系上，用作图法求干电池的电动势 ________V和内
阻 ________Ω。（计算结果均保留两位小数）
2．（2023·湖北·统考高考真题）某实验小组为测量干电池的电动势和内阻，设计了如图（a）所示电路，
所用器材如下：
电压表（量程 ，内阻很大）；
电流表（量程 ）；
电阻箱（阻值 ）；
干电池一节、开关一个和导线若干。
（1）根据图（a），完成图（b）中的实物图连线__________。
（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和
电压表示数U。根据记录数据作出的 图像如图（c）所示，则干电池的电动势为__________V（保留3
位有效数字）、内阻为__________ （保留2位有效数字）。（3）该小组根据记录数据进一步探究，作出 图像如图（d）所示。利用图（d）中图像的纵轴截距，
结合（2）问得到的电动势与内阻，还可以求出电流表内阻为__________ （保留2位有效数字）。
（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________（填“偏大”或“偏小”）。

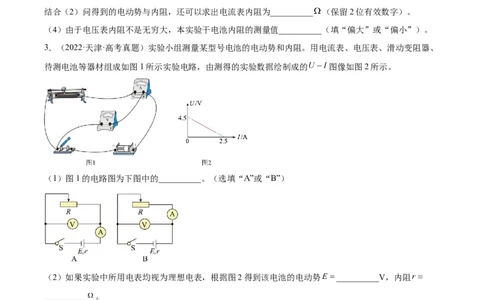

3．（2022·天津·高考真题）实验小组测量某型号电池的电动势和内阻。用电流表、电压表、滑动变阻器、
待测电池等器材组成如图1所示实验电路，由测得的实验数据绘制成的 图像如图2所示。
（1）图1的电路图为下图中的__________。（选填“A”或“B”）
（2）如果实验中所用电表均视为理想电表，根据图2得到该电池的电动势 __________V，内阻
__________ 。
（3）实验后进行反思，发现上述实验方案存在系统误差。若考虑到电表内阻的影响，对测得的实验数据
进行修正，在图2中重新绘制 图线，与原图线比较，新绘制的图线与横坐标轴交点的数值将
__________，与纵坐标轴交点的数值将__________。（两空均选填“变大”“变小”或“不变”）
4．（2022·福建·高考真题）在测量某电源电动势和内阻时，因为电压表和电流表的影响，不论使用何种接
法，都会产生系统误差，为了消除电表内阻造成的系统误差，某实验兴趣小组设计了如图甲实验电路进行

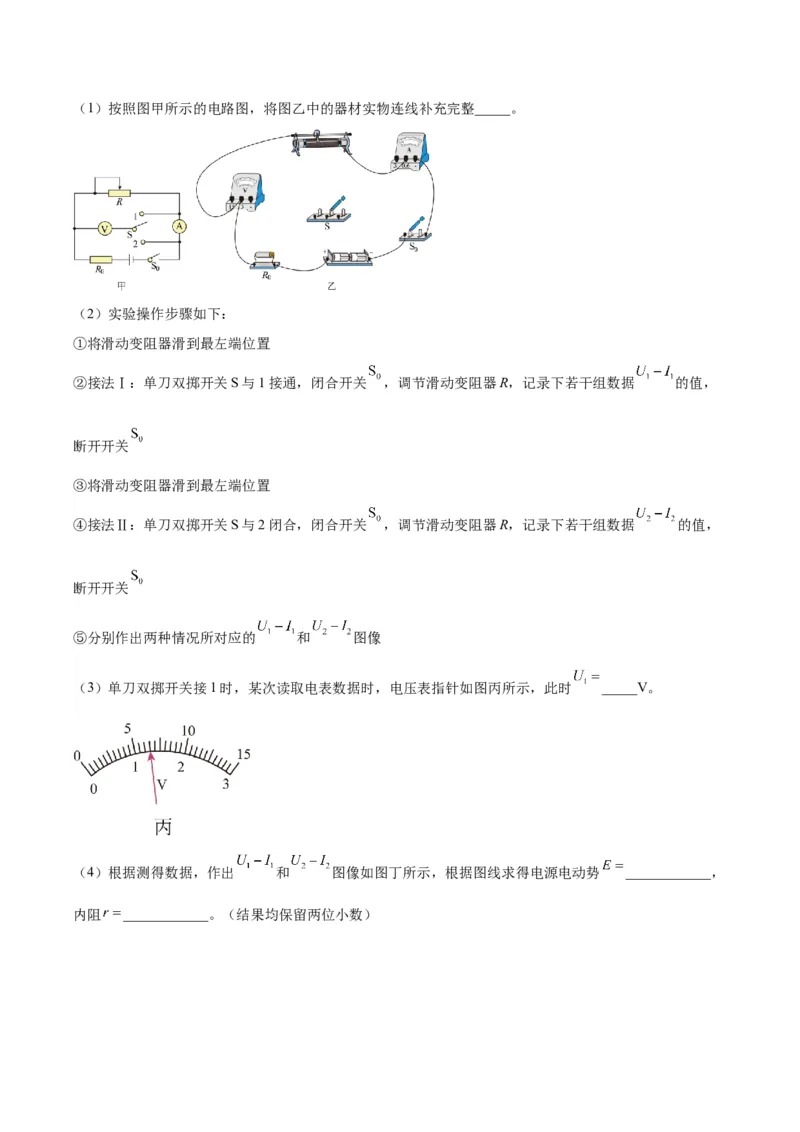

测量。已知 。（1）按照图甲所示的电路图，将图乙中的器材实物连线补充完整_____。

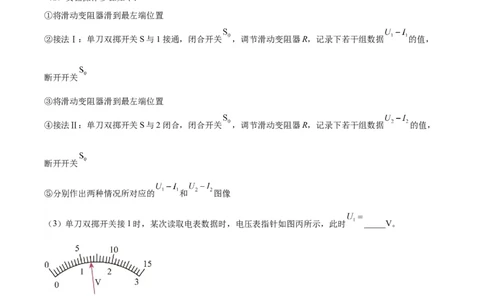

（2）实验操作步骤如下：
①将滑动变阻器滑到最左端位置
②接法Ⅰ：单刀双掷开关S与1接通，闭合开关 ，调节滑动变阻器R，记录下若干组数据 的值，
断开开关
③将滑动变阻器滑到最左端位置
④接法Ⅱ：单刀双掷开关S与2闭合，闭合开关 ，调节滑动变阻器R，记录下若干组数据 的值，
断开开关
⑤分别作出两种情况所对应的 和 图像
（3）单刀双掷开关接1时，某次读取电表数据时，电压表指针如图丙所示，此时 _____V。
（4）根据测得数据，作出 和 图像如图丁所示，根据图线求得电源电动势 ____________，
内阻 ____________。（结果均保留两位小数）（5）由图丁可知____________（填“接法Ⅰ”或“接法Ⅱ”）测得的电源内阻更接近真实值。
（6）综合考虑，若只能选择一种接法，应选择____________（填“接法Ⅰ”或“接法Ⅱ”）测量更合适。

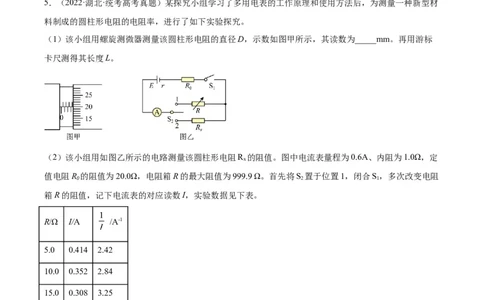

5．（2022·湖北·统考高考真题）某探究小组学习了多用电表的工作原理和使用方法后，为测量一种新型材
料制成的圆柱形电阻的电阻率，进行了如下实验探究。
（1）该小组用螺旋测微器测量该圆柱形电阻的直径D，示数如图甲所示，其读数为_____mm。再用游标
卡尺测得其长度L。
（2）该小组用如图乙所示的电路测量该圆柱形电阻R 的阻值。图中电流表量程为0.6A、内阻为1.0Ω，定
x
值电阻R 的阻值为20.0Ω，电阻箱R的最大阻值为999.9 Ω。首先将S 置于位置1，闭合S，多次改变电阻
0 2 1
箱R的阻值，记下电流表的对应读数I，实验数据见下表。
R/Ω I/A /A-1
5.0 0.414 2.42
10.0 0.352 2.84
15.0 0.308 3.25
20.0 0.272 3.68
25.0 0.244 4.10
30.0 0.222 4.50
根据表中数据，在图丙中绘制出 图像。再将S 置于位置2，此时电流表读数为0.400A。根据图丙中
2的图像可得 _____Ω（结果保留2位有效数字）。最后可由表达式 ____得到该材料的电阻率（用
D、L、 表示）。
（3）该小组根据图乙的电路和图丙的 图像，还可以求得电源电动势 _________V，内阻
_______Ω。（结果均保留2位有效数字）
（4）持续使用后，电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此装置，测得电路的
电流，仍根据原来描绘的图丙的图像得到该电阻的测量值会_____（选填“偏大”、“偏小”或“不
变”）。
6．（2021·天津·高考真题）随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择。充电宝
可以视为与电池一样的直流电源。一充电宝的电动势约为 ，内阻很小，最大放电电流为 ，某实验小
组测定它的电动势和内阻。他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，
黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻
，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路。
①图中测量电流的电表是___________，测量电压的电表是___________。（均填写字母“M”或“N”）
②调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，
可以发现表中第___________次的记录数据有误。（填测量次数的序号）次数 1 2 3 4 5 6 7
电流 0.299 0.477 0.684 0.877 1.065 1.281 1.516
电压 4.970 4.952 4.932 4.942 4.894 4.872 4.848
③电路中接入 可以达到下列哪个效果。___________（填选项前的字母）
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
7．（2021·全国·高考真题）一实验小组利用图（a）所示的电路测量一电池的电动势E（约 ）和内阻r
（小于 ）。图中电压表量程为 ，内阻 ：定值电阻 ；电阻箱R，最大阻值为
；S为开关。按电路图连接电路。完成下列填空：
（1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选___________ （填“5.0”或
“15.0”）；
（2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；
（3）根据图（a）所示电路，用R、 、 、E和r表示 ，得 ___________；
（4）利用测量数据，做 图线，如图（b）所示：
（5）通过图（b）可得 ___________V（保留2位小数）， ___________ （保留1位小数）；
（6）若将图（a）中的电压表当成理想电表，得到的电源电动势为 ，由此产生的误差为___________%。
8．（2021·湖南·高考真题）某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双
掷开关、一个定值电阻（阻值为 ）、一个电流表（内阻为 ）、一根均匀电阻丝（电阻丝总阻值大于
，并配有可在电阻丝上移动的金属夹）、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌
上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。
主要实验步骤如下：
（1）将器材如图（a）连接：
（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角 和电流表示数 ，得到多
组数据；
（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为 ，与纵轴截距为 ，设单
位角度对应电阻丝的阻值为 ，该电池电动势和内阻可表示为 ___________， ___________（用 、
、 、 、 表示）
（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值 。利用现有器材设计实验，在图（c）
方框中画出实验电路图__________（电阻丝用滑动变阻器符号表示）；
（6）利用测出的 ，可得该电池的电动势和内阻。
9．（2015·四川·高考真题）用实验测一电池的内阻r和一待测电阻的阻值R 。已知电池的电动势约6V，
x
电池内阻和待测电阻阻值都为数十欧。可选用的实验器材有：电流表A（量程0~30mA）；电流表A（量
1 2
程0~100mA）；电压表V（量程0~6V）；滑动变阻器R（阻值0~5Ω）；滑动变阻器R（阻值
1 2
0~300Ω）；开关S一个，导线若干条。某同学的实验过程如下：
Ⅰ.设计如图所示的电路图Ⅱ.正确连接电路，将R的阻值调到最大，闭合开关，逐次调小R的阻值，测出多组U和I的值，并记录。
以U为纵轴，I为横轴，得到如图所示的图线
Ⅲ.断开开关，将R 改接在B、C之间，A与B直接相连，其他部分保持不变。重复Ⅱ的步骤，得到另一条
x
U-I图线，图线与横轴I的交点坐标为（I，0），与纵轴U的交点坐标为（0，U）。回答下列问题：
0 0
①电流表应选用 ___________ ，滑动变阻器应选用 ___________ ；
②由图的图线，得电源内阻r= ___________ Ω；
③用I、U 和r表示待测电阻的关系式R = ___________ ，代入数值可得R ；
0 0 x x
④若电表为理想电表，R 接在B、C之间与接在A、B之间，滑动变阻器滑片都从最大阻值位置调到某同一
x
位置，两种情况相比，电流表示数变化范围 ___________ ，电压表示数变化范围 ___________ 。（选填
“相同”或“不同”）
10．（2015·广东·高考真题）某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内
阻约为3kΩ)、电流表(内阻约为1Ω)、定值电阻等。
(1)使用多用电表粗测元件X的电阻。选择“×1”欧姆挡测量，示数如图(a)所示，读数为 ___________ Ω。
据此应选择图中的 ___________ (填“b”或“c”)电路进行实验。
(2)连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐 ___________ (填“增
大”或“减小”)；依次记录电流及相应的电压；将元件X换成元件Y，重复实验。(3)图(a)是根据实验数据作出的U-I图线，由图可判断元件 ___________ (填“X”或“Y”)是非线性元件。
(4)该小组还借助X和Y中的线性元件和阻值R=21Ω的定值电阻，测量待测电池组的电动势E和电阻r，如
图(b)所示。闭合S 和S，电压表读数为3.00V；断开S，读数为1.00V，利用图(a)可算得E= ___________
1 2 2
V，r= ___________ Ω(结果均保留两位有效数字，视电压表为理想电压表)。
11．（2021·浙江·统考高考真题）在“测定电池的电动势和内阻”实验中，
（1）用如图1所示的电路图测量，得到的一条实验数据拟合线如图2所示，则该电池的电动势E=______V
（保留3位有效数字）；内阻r=______（保留2位有效数字）；
（2）现有如图3所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为
0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择
合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______12．（2020·北京·统考高考真题）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为
1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电
源”的电动势 和内电阻 。若电流表内电阻用 表示，请你用E、r和R 表示出 、 ，并简要说明
A
理由_______。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数
据（图甲：U=IR，图乙： ）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的
U-I图像（没有电表内电阻影响的理想情况）。
在图3中，对应图甲电路分析的U-I图像是：__________；对应图乙电路分析的U-I图像是：________。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______（填“甲”或
“乙”）。

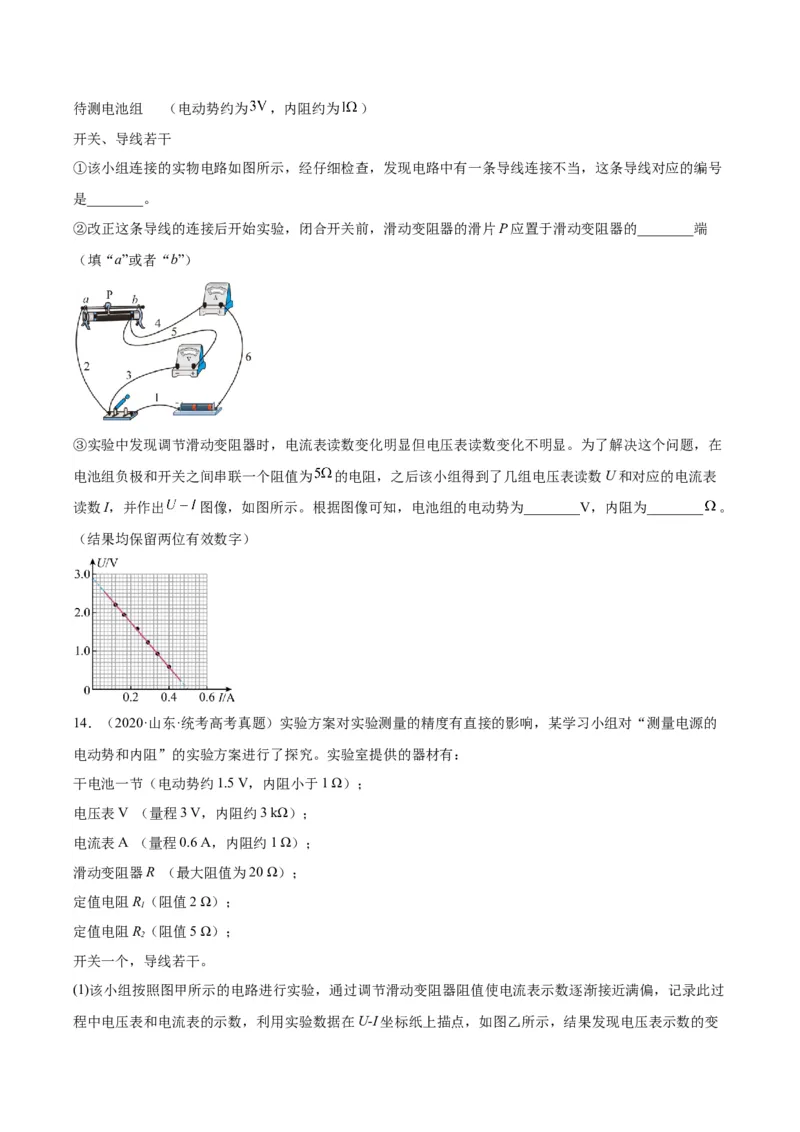

13．（2020·天津·统考高考真题）某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽
量准确。
电压表 （量程 ，内阻约为 ）
电流表 （量程 ，内阻约为 ）
滑动变阻器 （ ，额定电流 ）待测电池组 （电动势约为 ，内阻约为 ）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号
是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端
（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在
电池组负极和开关之间串联一个阻值为 的电阻，之后该小组得到了几组电压表读数U和对应的电流表
读数I，并作出 图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________ 。
（结果均保留两位有效数字）
14．（2020·山东·统考高考真题）实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的
电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于1 Ω）；
电压表V （量程3 V，内阻约3 kΩ）；
电流表A （量程0.6 A，内阻约1 Ω）；
滑动变阻器R （最大阻值为20 Ω）；
定值电阻R（阻值2 Ω）；
1
定值电阻R（阻值5 Ω）；
2
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过
程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得
到的数据如下表所示。
序号 1 2 3 4 5 6 7
I/A 0.08 0.14 0.20 0.26 0.32 0.36 0.40
U/V 1.35 1.20 1.05 0.88 0.73 0.71 0.52
请根据实验数据，回答以下问题：
①图丁的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点
并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____ （填“R”或“R”）。
1 2
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
15．（2020·浙江·统考高考真题）某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；(2)某次测量时电流表和电压表的示数如图所示，则电流 _____ ，电压 _____ ；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；
(4)该电池的电动势 _____V（保留三位有效数字），内阻 _____ （保留两位有效数字）。
16．（2014·海南·高考真题）用伏安法测量一电池的内阻．已知该待测电池的电动势E约为9V，内阻约数
十欧，允许输出的最大电流为50mA．可选用的实验器材有：
电压表V（量程5V）；电压表V（量程10V）；
1 2
电流表A（量程50mA）；电流表A（量程100mA）；
1 2
滑动变阻器R（最大阻值300 ）；
定值电阻R （阻值为200 ，额定功率为 W）；
1
定值电阻R （阻值为200 ，额定功率为1W）；
2
开关S；导线若干；
测量数据如坐标纸上U-I图线所示
（1）在答题卡相应的虚线方框内画出合理的电路原理图，并标明所选器材的符号_________（2）在设计的电路中，选择定值电阻的根据是_____________．
（3）由U-I图线求得待测电池的内阻为_________
（4）在你设计的实验电路中，产生系统误差的主要原因是___________．
17．（2014·福建·高考真题）某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如
图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为
开关，R为滑动变阻器，R 是标称值为4.0Ω的定值电阻。
0
①已知灵敏电流计G的满偏电流I=100μA、内阻r=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并
g g
联一只________Ω（保留一位小数）的定值电阻R；
1
②根据图甲，用笔画线代替导线将图乙连接成完整电路；_________
③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），
计算出电池组的内阻r=________Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的
主要优点是_________________。
④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动
势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量
值总是偏大。若测量过程无误，则内阻测量值总是偏大的原因是___________。（填选项前的字母）
A．电压表内阻的影响 B．滑动变阻器的最大阻值偏小
C．R 的实际阻值比计算值偏小 D．R 的实际阻值比标称值偏大
1 0
测量次数 1 2 3 4 5 6 7 8
电压表V读数U/V 5.26 5.16 5.04 4.94 4.83 4.71 4.59 4.46
改装表A读数I/mA 20 40 60 80 100 120 140 160
18．（2018·海南·高考真题）某同学利用图（a）中的电路测量电流表A的内阻R （约为5Ω）和直流电源
A
的电动势E（约为10V）。图中R 和R 为电阻箱，S 和S 为开关，已知电流表的量程为100mA，直流电
1 2 1 2
源的内阻为r。（1）断开S，闭合S，调节R 的阻值，使A满偏；保持R 的阻值不变，闭合S，调节R，当R 的阻值
2 1 1 1 2 2 2
为4.8Ω时A的示数为48.0mA，忽略S 闭合后电路中总电阻的变化，经计算得R =________Ω；
2 A
（2）保持S 闭合，断开S，多次改变R 的阻值，并记录电流表的相应示数。若某次R 的示数如图（b）
1 2 1 1
所示，则此次R 的阻值为________Ω；
1
（3）利用记录的R 的阻值和相应的电流表示数I，作出I-1-R 图线，如图（c）所示，用电池的电动势E、
1 1
内阻r和电流表内阻R 表示I-1随R 变化的关系式为I-1=________，利用图（c）可求得E=________V。
A 1
（保留2位有效数字）
19．（2018·江苏·高考真题）一同学测量某干电池的电动势和内阻．
（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操
作上存在的两个不妥之处__________；____________．
（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的 数据见下表:
根据表中数据，在答题卡的方格纸上作出 关系图像___________．由图像可计算出该干电池的电动势
为_________V；内阻为__________Ω．
R/Ω 8.0 7.0 6.0 5.0 4.0
I/A 0.15 0.17 0.19 0.22 0.26/A–1 6.7 6.0 5.3 4.5 3.8
（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流
表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势
应为_______V；内阻应为_____Ω．
20．（2018·浙江·高考真题）小明同学在测定一节干电池的电动势和内阻的实验时，为防止电流过大而损
坏器材，电路中加了一个保护电阻R，根据如图所示电路图进行实验时，
0
（1）电流表量程应选择___________（填“0.6A”或“3A”），保护电阻应选用_______（填“A”或
“B”）；
A．定值电阻（阻值10.0Ω，额定功率10W）
B．定值电阻（阻值2.0Ω，额定功率5W）
（2）在一次测量中电压表的指针位置如图2所示，则此时电压为________V；
（3）根据实验测得的5组数据画出的U-I图线如图3所示，则干电池的电动势E=______V，内阻
r=_____Ω（小数点后保留两位）。21．（2017·天津·高考真题）某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流
表A 的内阻r=1.0 kΩ，电阻R=9.0 kΩ，为了方便读数和作图，给电池串联一个R=3.0 Ω的电阻．
1 1 1 0
（1）按图示电路进行连接后，发现 、 和 三条导线中，混进了一条内部断开的导线．为了确定哪
一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、 间电压，读数不为零，再测量
、 间电压，若读数不为零，则一定是_______导线断开；若读数为零，则一定是_______导线断开．
（2）排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A 和A 的多组
1 2
I、I 数据，作出图象如右图．由I–I 图象得到电池的电动势E=_______V，内阻r=_______Ω．
1 2 1 2
22．（2017·上海·统考高考真题）“用DIS测定电源的电动势和内阻”的实验电路如图A．所示，其中定
值电阻阻值R=1 Ω．
1
（1）图A．中A为____传感器，定值电阻R 在实验中起_____的作用；
1
（2）实验测得的路端电压U相应电流I的拟合曲线如图B．所示，由此得到电源电动势E=_______V，内

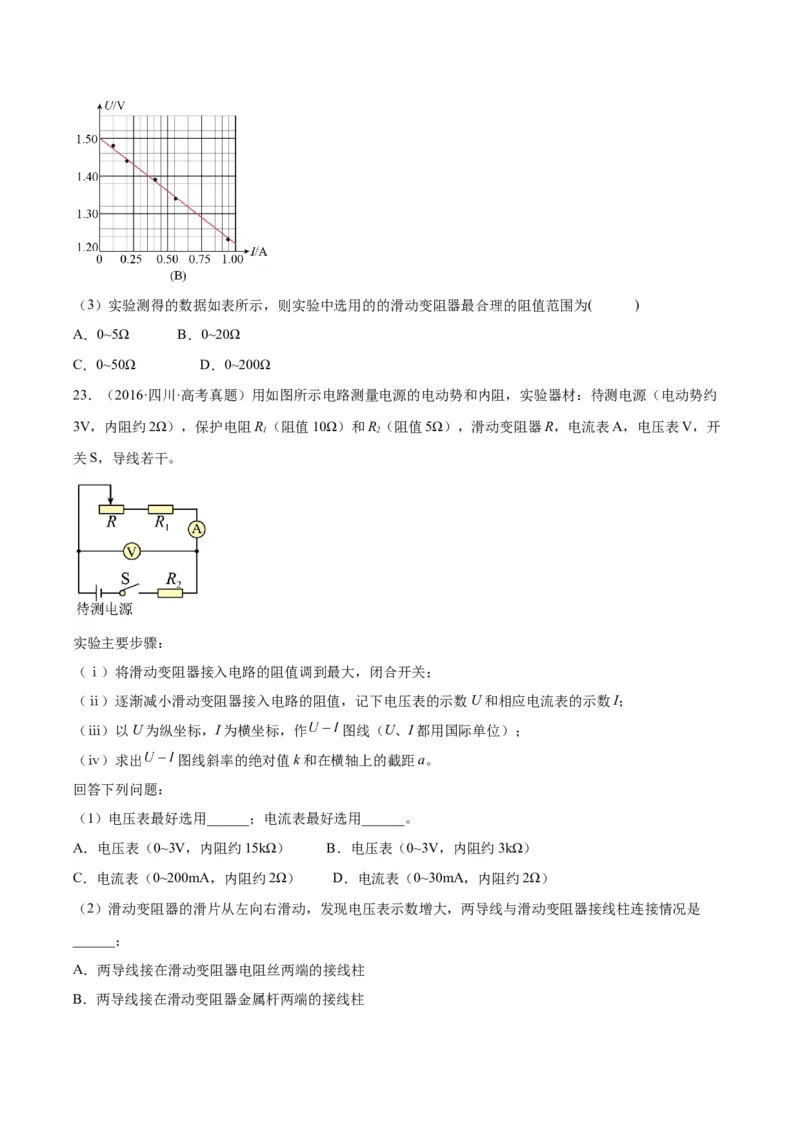

阻r=______Ω；（3）实验测得的数据如表所示，则实验中选用的的滑动变阻器最合理的阻值范围为( )
A．0~5Ω B．0~20Ω
C．0~50Ω D．0~200Ω
23．（2016·四川·高考真题）用如图所示电路测量电源的电动势和内阻，实验器材：待测电源（电动势约
3V，内阻约2Ω），保护电阻R（阻值10Ω）和R（阻值5Ω），滑动变阻器R，电流表A，电压表V，开
1 2
关S，导线若干。
实验主要步骤：
（ⅰ）将滑动变阻器接入电路的阻值调到最大，闭合开关；
（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；
（ⅲ）以U为纵坐标，I为横坐标，作 图线（U、I都用国际单位）；
（ⅳ）求出 图线斜率的绝对值k和在横轴上的截距a。
回答下列问题：
（1）电压表最好选用______；电流表最好选用______。
A．电压表（0~3V，内阻约15kΩ） B．电压表（0~3V，内阻约3kΩ）
C．电流表（0~200mA，内阻约2Ω） D．电流表（0~30mA，内阻约2Ω）
（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大，两导线与滑动变阻器接线柱连接情况是
______；
A．两导线接在滑动变阻器电阻丝两端的接线柱
B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱
D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱
（3）选用k、a、R、R 表示待测电源的电动势E和内阻r的表达式E＝______，r＝______，代入数值可
1 2
得E和r的测量值。

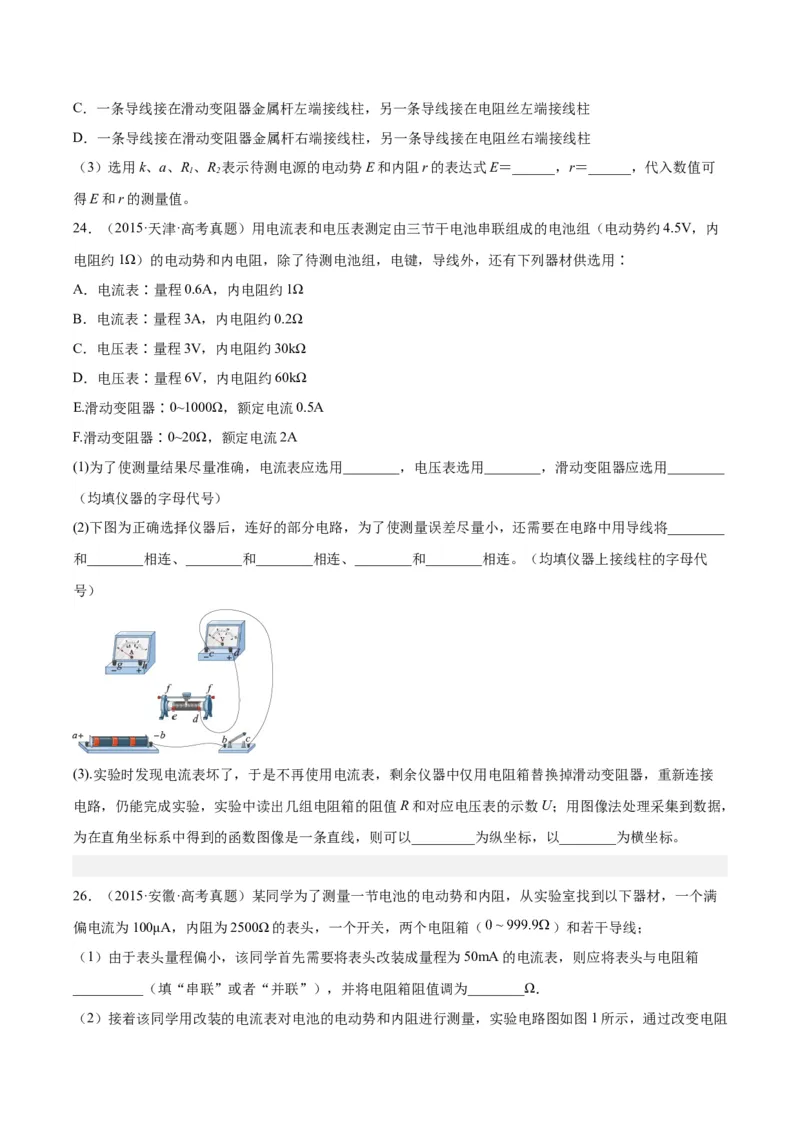

24．（2015·天津·高考真题）用电流表和电压表测定由三节干电池串联组成的电池组（电动势约4.5V，内
电阻约1Ω）的电动势和内电阻，除了待测电池组，电键，导线外，还有下列器材供选用∶
A．电流表∶量程0.6A，内电阻约1Ω
B．电流表∶量程3A，内电阻约0.2Ω
C．电压表∶量程3V，内电阻约30kΩ
D．电压表∶量程6V，内电阻约60kΩ
E.滑动变阻器∶0~1000Ω，额定电流0.5A
F.滑动变阻器∶0~20Ω，额定电流2A
(1)为了使测量结果尽量准确，电流表应选用________，电压表选用________，滑动变阻器应选用________
（均填仪器的字母代号）
(2)下图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将________
和________相连、________和________相连、________和________相连。（均填仪器上接线柱的字母代
号）
(3).实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接
电路，仍能完成实验，实验中读出几组电阻箱的阻值R和对应电压表的示数U；用图像法处理采集到数据，
为在直角坐标系中得到的函数图像是一条直线，则可以_________为纵坐标，以________为横坐标。
26．（2015·安徽·高考真题）某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材，一个满
偏电流为100μA，内阻为2500Ω的表头，一个开关，两个电阻箱（ ）和若干导线；
（1）由于表头量程偏小，该同学首先需要将表头改装成量程为50mA的电流表，则应将表头与电阻箱
__________（填“串联”或者“并联”），并将电阻箱阻值调为________Ω．

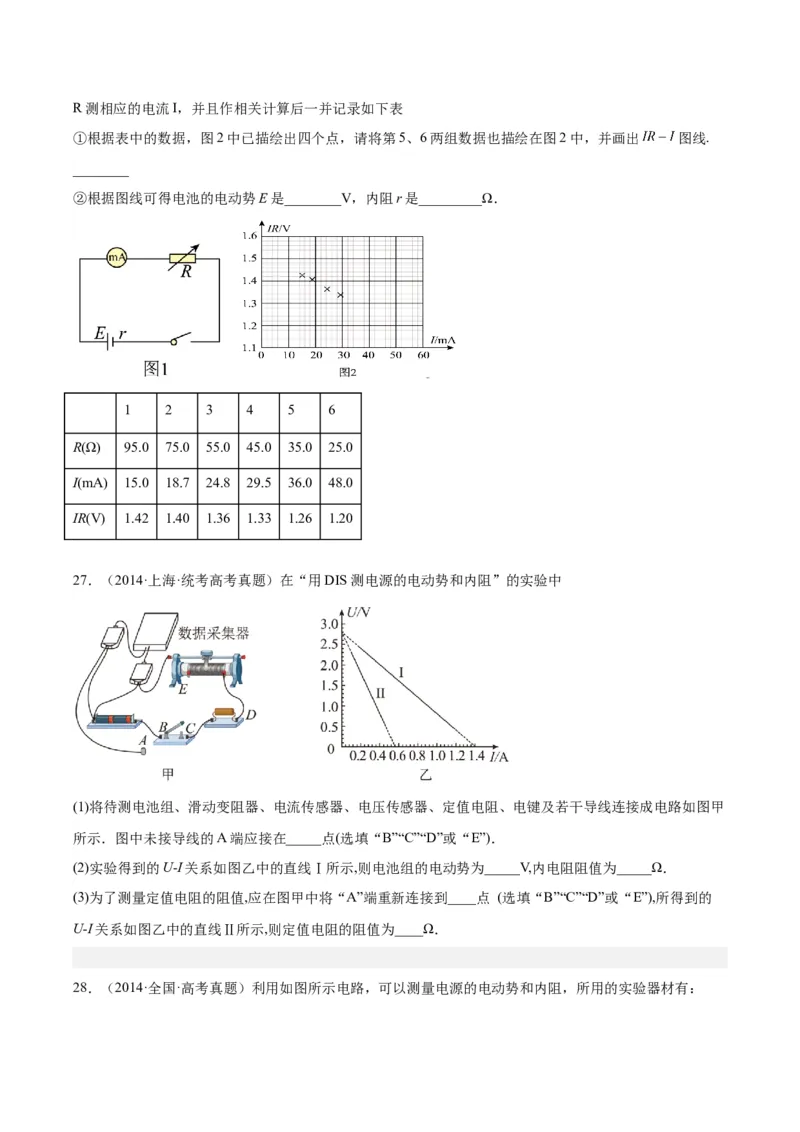

（2）接着该同学用改装的电流表对电池的电动势和内阻进行测量，实验电路图如图1所示，通过改变电阻R测相应的电流I，并且作相关计算后一并记录如下表
①根据表中的数据，图2中已描绘出四个点，请将第5、6两组数据也描绘在图2中，并画出 图线.
________
②根据图线可得电池的电动势E是________V，内阻r是_________Ω．
1 2 3 4 5 6
R(Ω) 95.0 75.0 55.0 45.0 35.0 25.0
I(mA) 15.0 18.7 24.8 29.5 36.0 48.0
IR(V) 1.42 1.40 1.36 1.33 1.26 1.20
27．（2014·上海·统考高考真题）在“用DIS测电源的电动势和内阻”的实验中
(1)将待测电池组、滑动变阻器、电流传感器、电压传感器、定值电阻、电键及若干导线连接成电路如图甲
所示．图中未接导线的A端应接在_____点(选填“B”“C”“D”或“E”)．
(2)实验得到的U-I关系如图乙中的直线Ⅰ所示,则电池组的电动势为_____V,内电阻阻值为_____Ω．
(3)为了测量定值电阻的阻值,应在图甲中将“A”端重新连接到____点 (选填“B”“C”“D”或“E”),所得到的
U-I关系如图乙中的直线Ⅱ所示,则定值电阻的阻值为____Ω．
28．（2014·全国·高考真题）利用如图所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R（最大阻值999.9Ω），电阻R （阻值为3.0 ），电阻R （阻值为3.0Ω），电流表A
0 1
（量程为200mA，内阻为R =6.0Ω），开关 ．
A
实验步骤如下：
①将电阻箱阻值调到最大，闭合开关 ；
②多次调节电阻箱，记下电流表的示数 和电阻箱对应的阻值 ；
③以 为纵坐标，R为横坐标，作 图线（用直线拟合）；
④求出直线的斜率k和在纵轴上的截距b．
回答下列问题
（1）分别用 和 表示电源的电动势和内阻，则 与 的关系式为 ．
（2）实验得到的部分数据如下表所示，其中电阻 时电流表的示数如图（b）所示，读出数据，完
成下表．答：① ，② ．
（3）在图（c）的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率 = A-1Ω-1，截距 = A-1．
（4）根据图线求得电源电动势 = V，内阻 = Ω．
29．（2014·山东·高考真题）实验室购买了一捆标称长度为100 m的铜导线，某同学想通过实验测定其实际长度．该同学首先测得导线横截面积为1.0 mm2，查得铜的电阻率为1.7×10－8 Ω·m，再利用图甲所示电
路测出铜导线的电阻R ，从而确定导线的实际长度．可供使用的器材有：
x
电流表：量程0.6A，内阻约0.2Ω；
电压表：量程3V，内阻约9kΩ；
滑动变阻器R：最大阻值5Ω；
1
滑动变阻器R：最大阻值20Ω；
2
定值电阻：R=3Ω；
0
电源：电动势6V，内阻可不计；
开关、导线若干．
回答下列问题：
（1）实验中滑动变阻器应选________(填“R”或“R”)，闭合开关S前应将滑片移至________端(填“a”或
1 2
“b”)；
（2）在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接_______；
（3）调节滑动变阻器，当电流表的读数为0.50 A时，电压表示数如图乙所示，读数为________V；
（4）导线实际长度为________m(保留两位有效数字)．
30．（2014·全国·高考真题）现要测量某电源的电动势和内阻，可利用的器材有：电流表A，内阻为
1.00Ω；电压表V；阻值未知的定值电阻R、R、R、R、R；开关S；一端连有鳄鱼夹P的导线1，其他
1 2 3 4 5
导线若干，某同学设计的测量电路如图（a）所示；（1）按图（a）在实物图（b）中画出连线，并标出导线1和其P端___________
（2）测量时，改变鳄鱼夹P所夹的位置，使R、R、R、R、R 依次串入电路，记录对应的电压表的示数
1 2 3 4 5
U和电流表的示数I，数据如下表所示．根据表中数据，在图（c）中的坐标纸上将所缺数据点补充完整，
并画出U-I图线____________
I(mA) 193 153 111 69 30
U(V) 2.51 2.59 2.68 2.76 2.84
（3）根据U-I图线求出电源的电动势E＝_______V，内阻r＝_____Ω
31．（2014·北京·高考真题）利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验
误差．
(1)应该选择的实验电路是图中的________(选填“甲”或“乙”)．
(2)现有电流表(0～0.6 A)、开关和导线若干，以及以下器材：A．电压表(0～15 V)
B．电压表(0～3 V)
C．滑动变阻器(0～50 Ω)
D．滑动变阻器(0～500 Ω)
实验中电压表应选用________；滑动变阻器应选用________；(选填相应器材前的字母)
(3)某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在如图的坐标纸上，请标出余下一
组数据的对应点，并画出U－I图线_________.
序号 1 2 3 4 5 6
电压U/V 1.45 1.40 1.30 1.25 1.20 1.10
电流I/A 0.060 0.120 0.240 0.260 0.360 0.480
(4)根据(3)中所画图线可得出干电池的电动势E＝________ V，内电阻r＝________ Ω.
(5)实验中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化．下列各示
意图中正确反映P－U关系的是________．
32．（2015·江苏·高考真题）小明利用如图所示的实验装置测量一干电池的电动势和内阻（1）图中电流表的示数为__________A
（2）调节滑动变阻器，电压表和电流表的示数记录如下
请根据表中的数据，在答题卡的方格纸上作出U-I图线____________________．
由图线求得：电动势E=_________V，内阻r=_________________Ω．
（3）实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合，其实从实验误差考
虑，这样的操作不妥，因为__________________________________．
