MHT5011-2019民用机场沥青道面施工技术范_2026年一级建造师_2026年一建民航_2025年一建民航SVIP_02-基础精讲✿高端面授✿深度强化_05-民航《教材精讲班》柚子SMR推荐

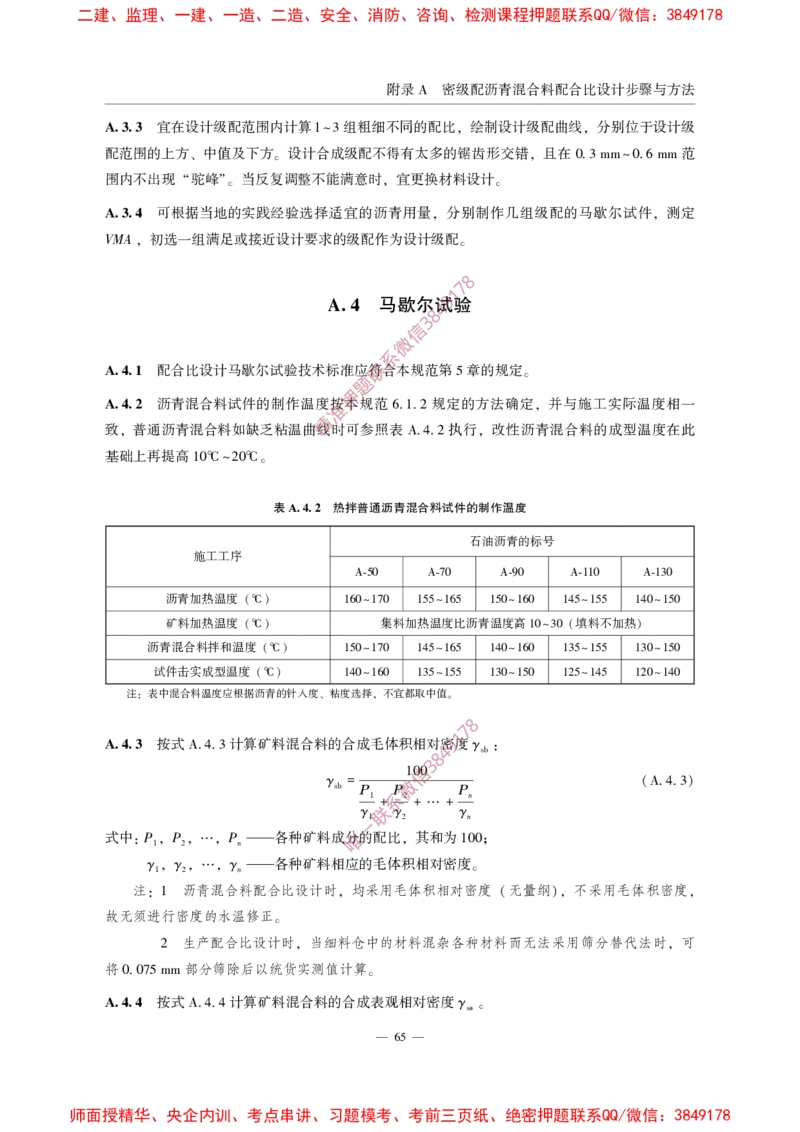

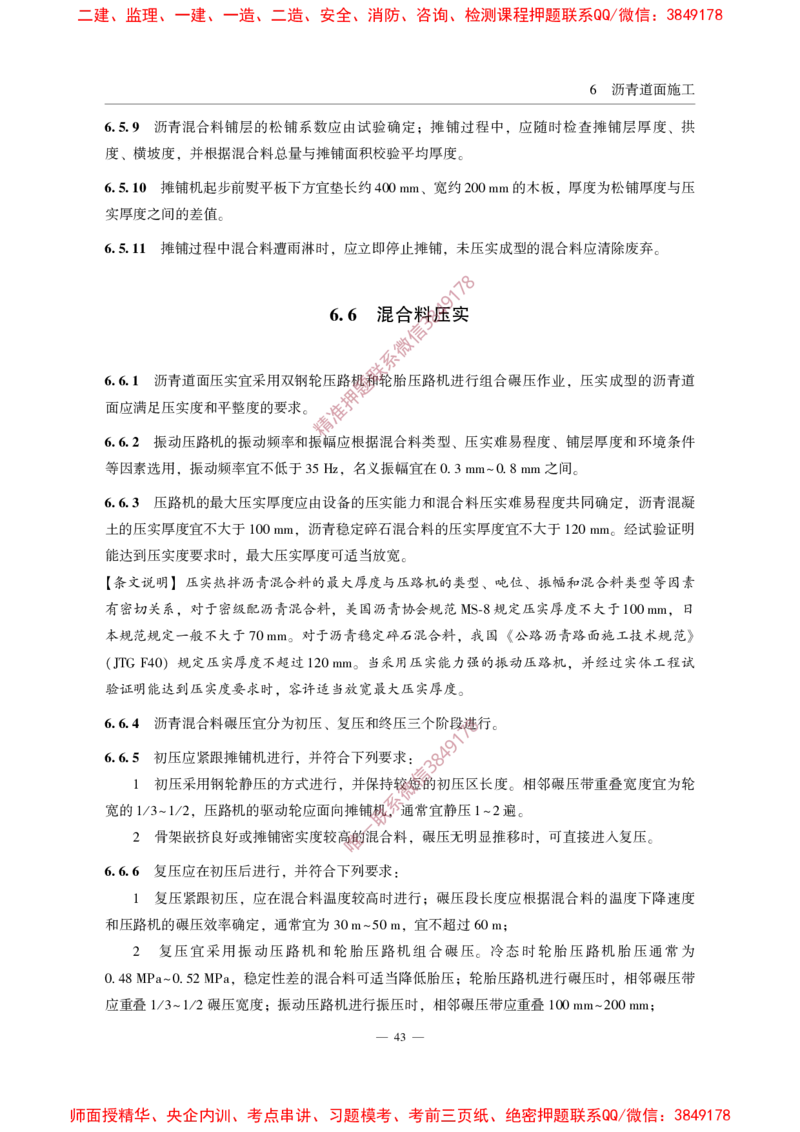

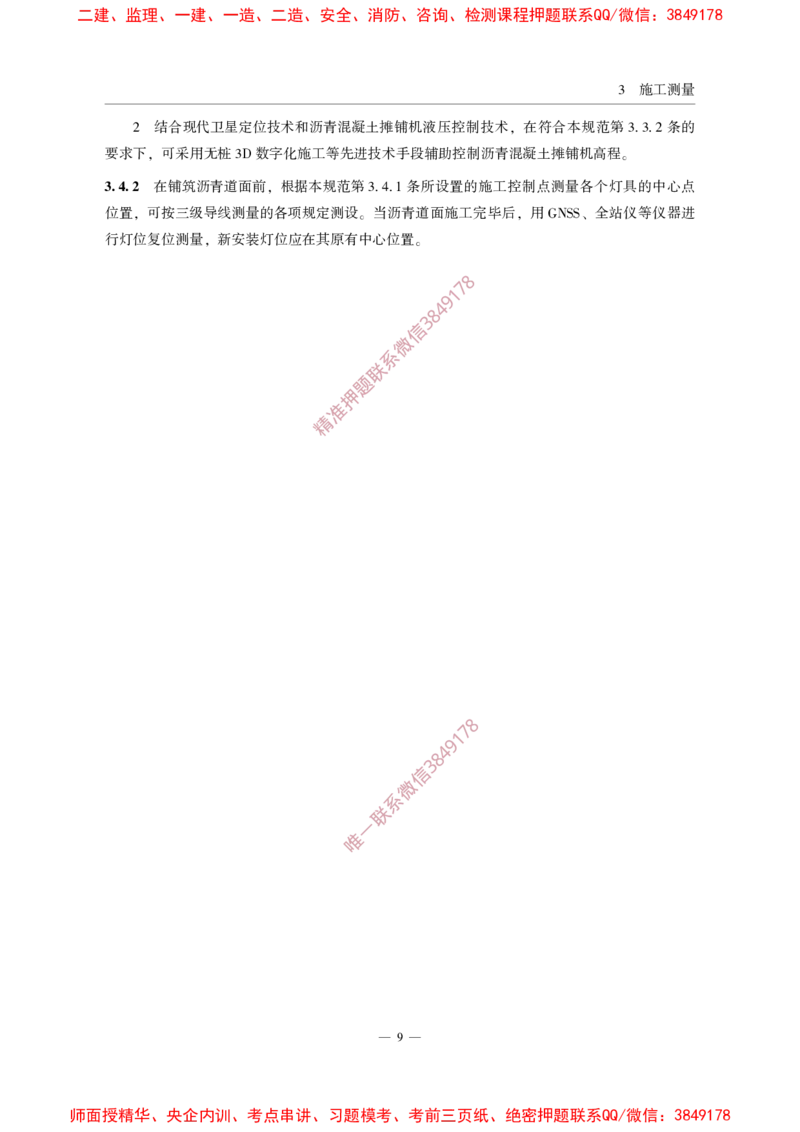

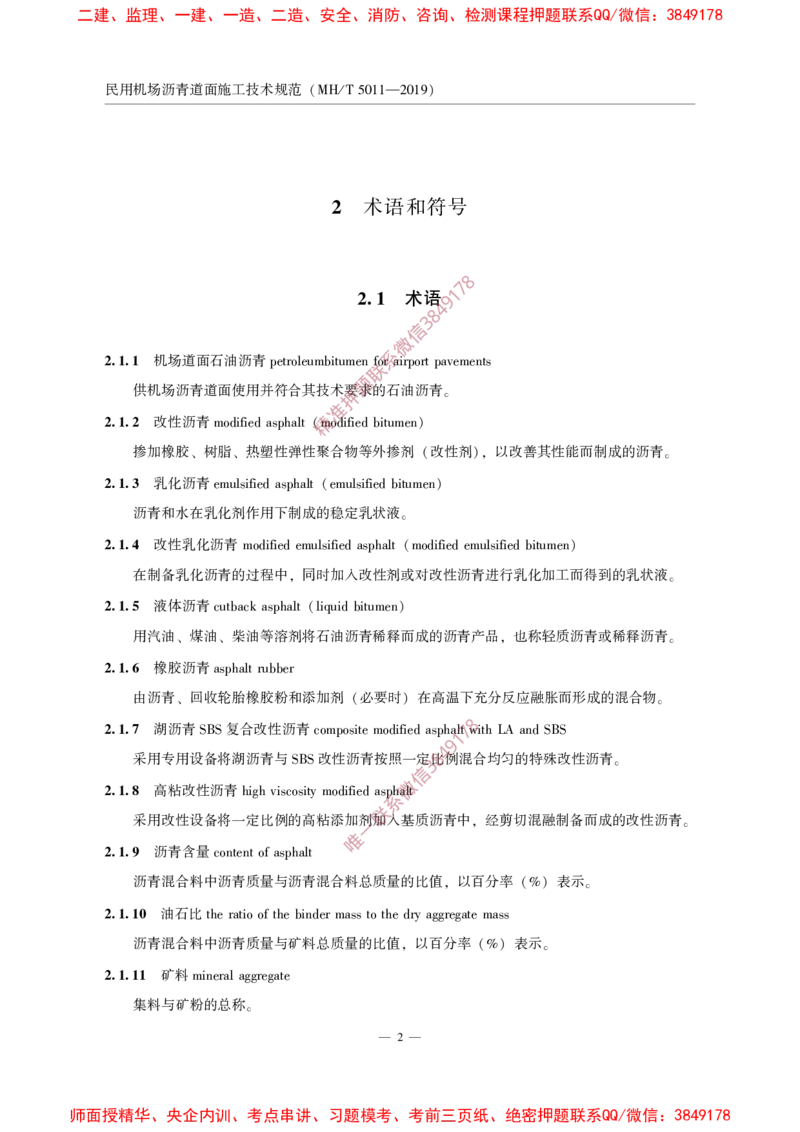

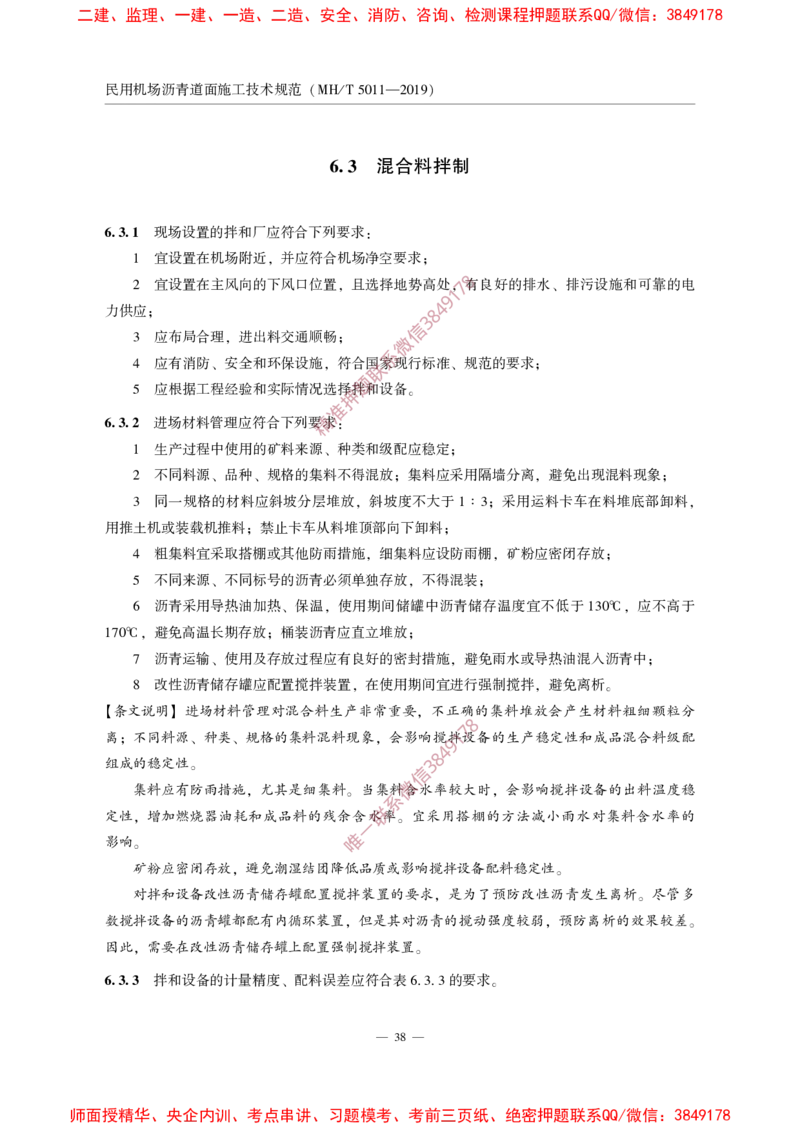

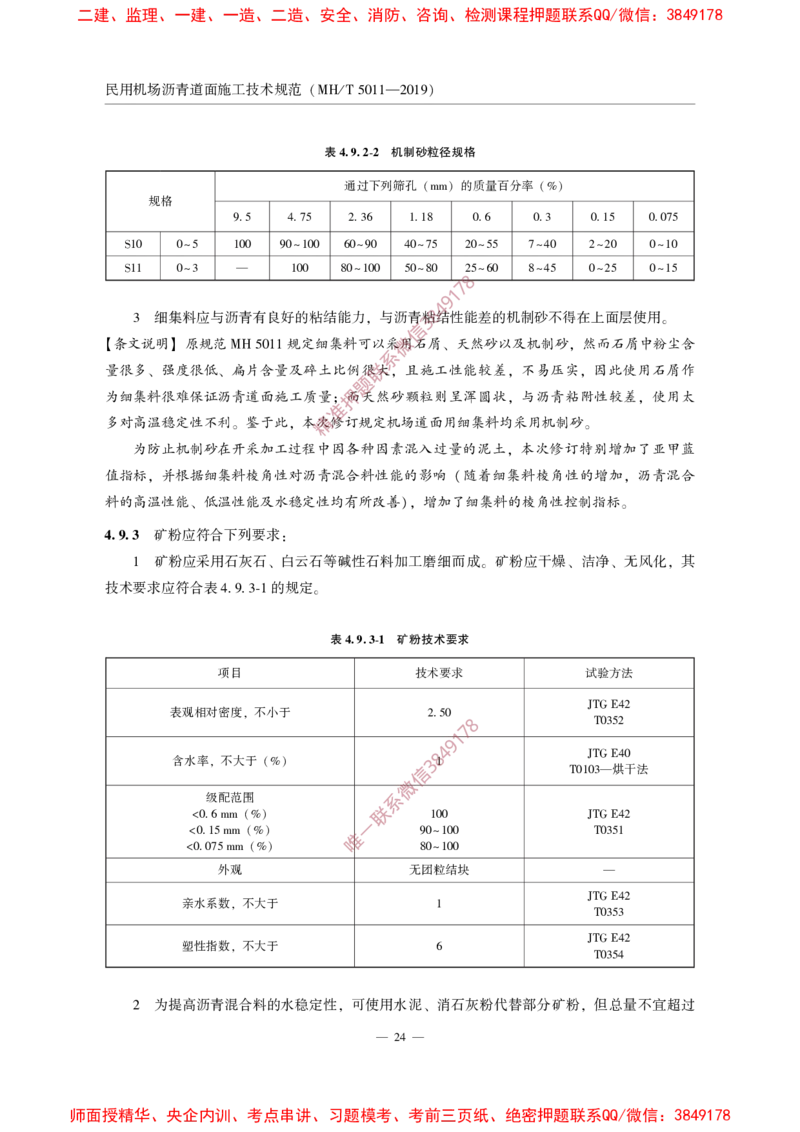

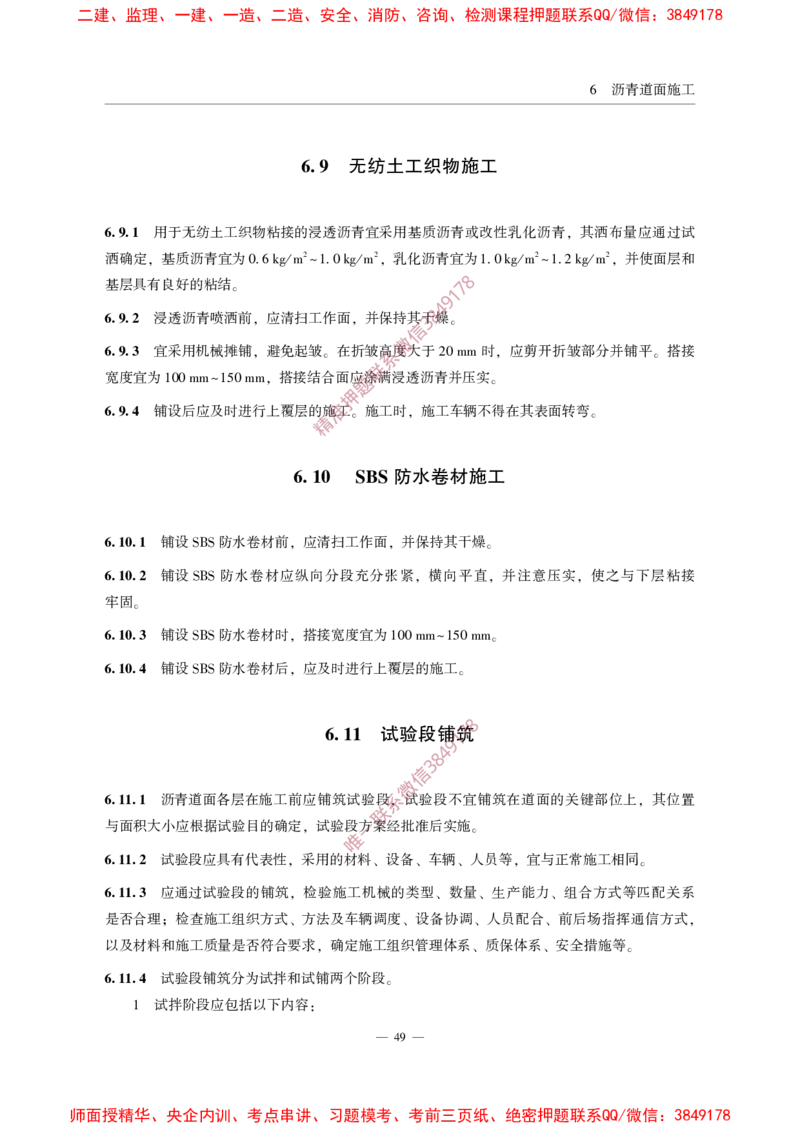

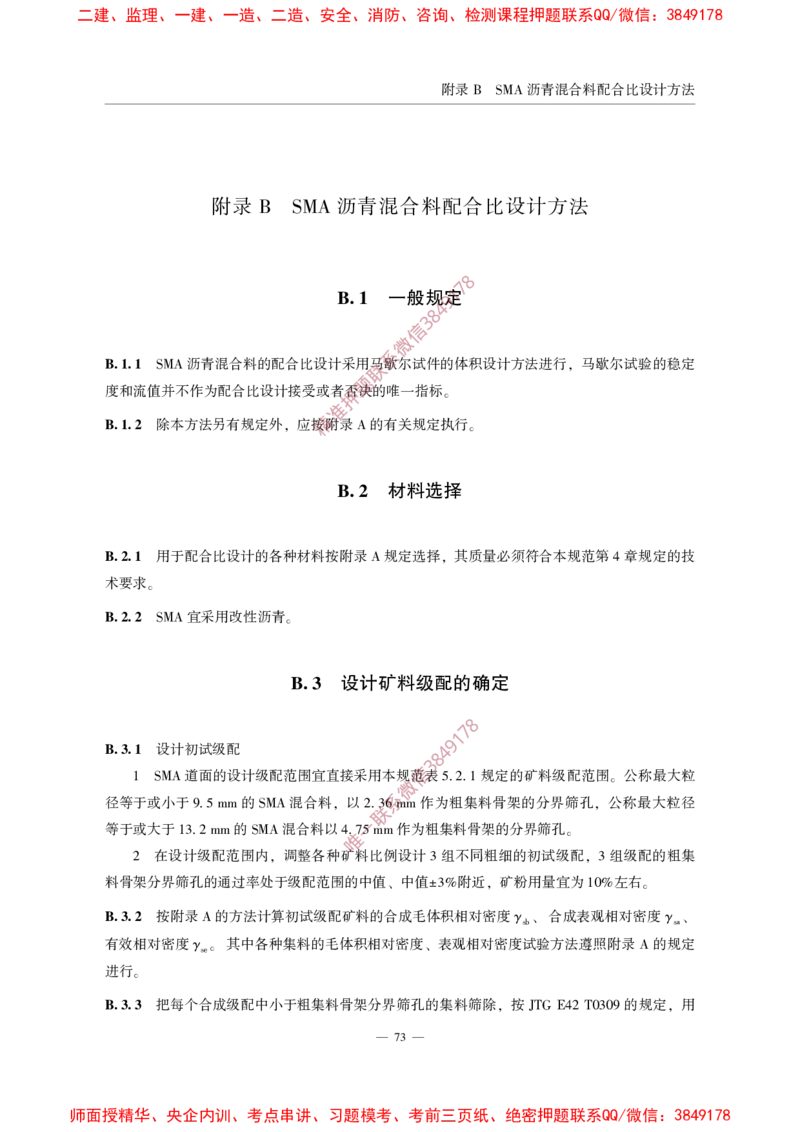

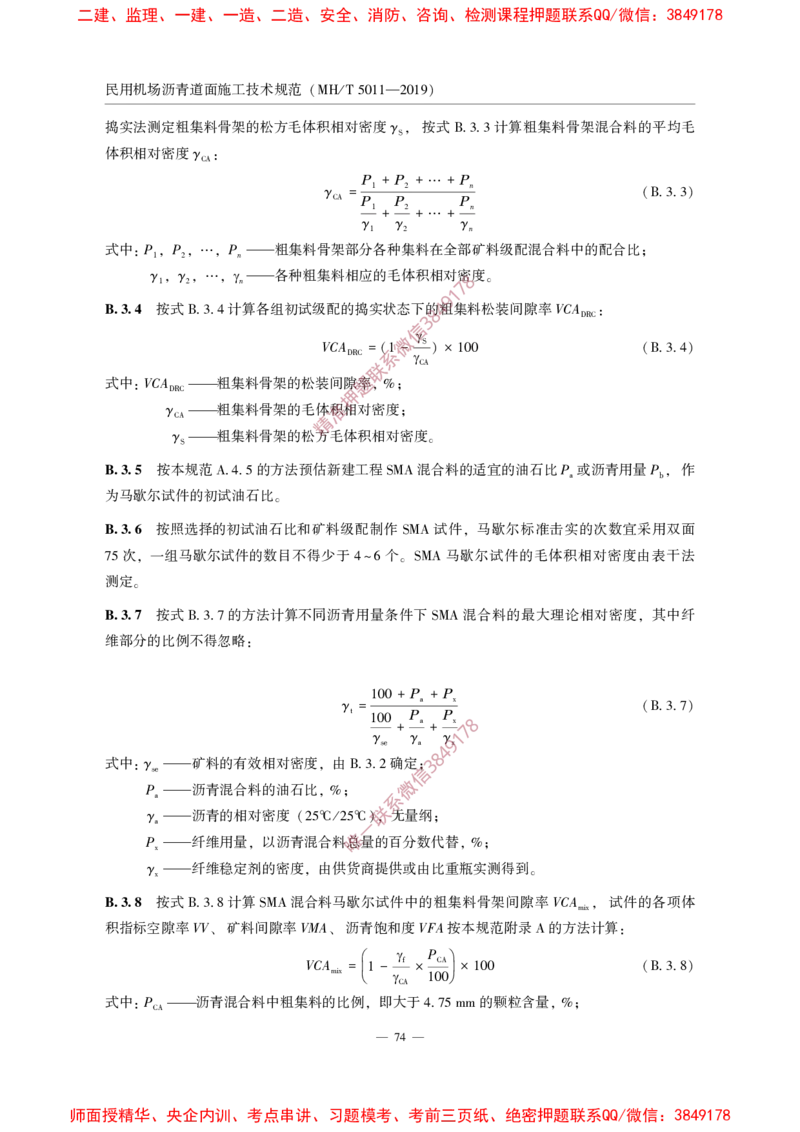

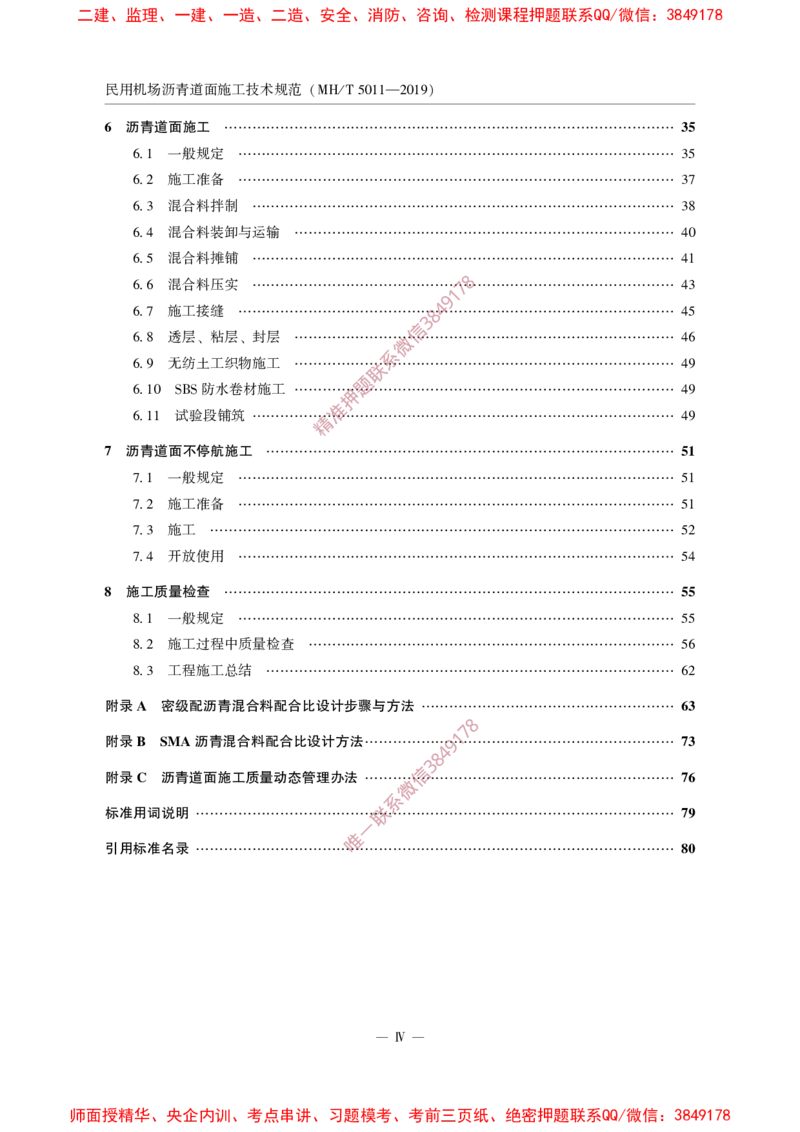

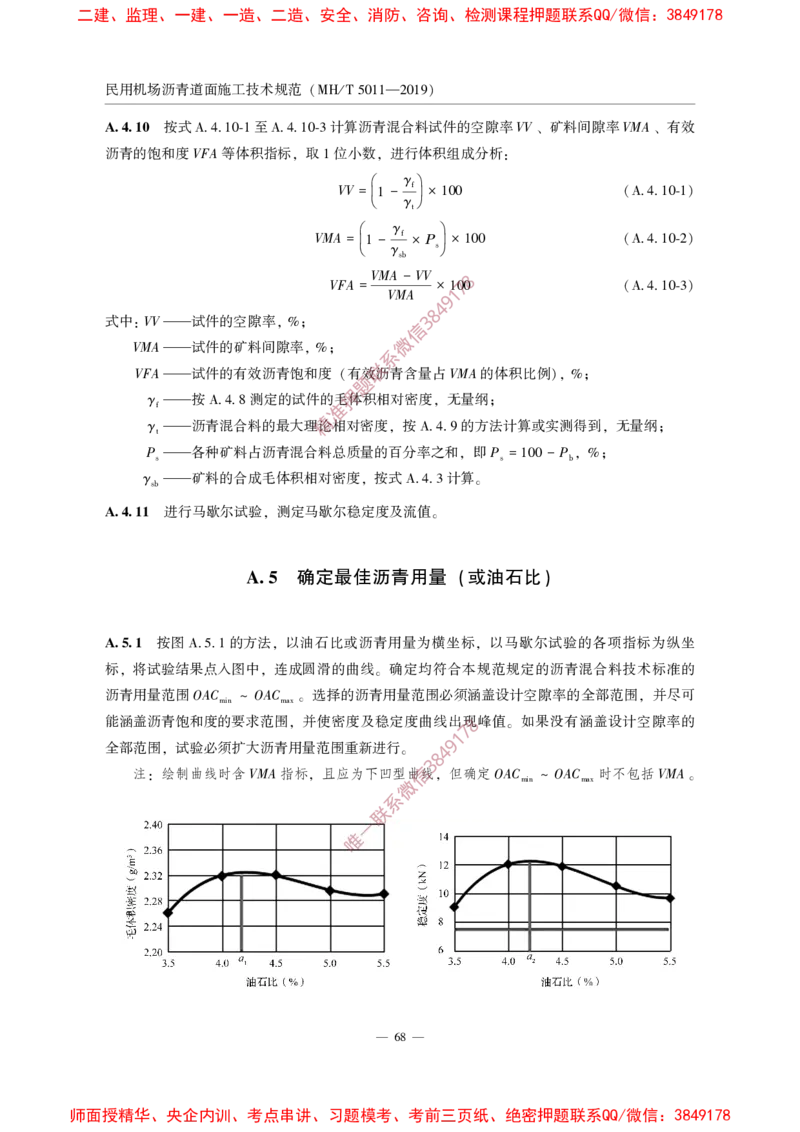

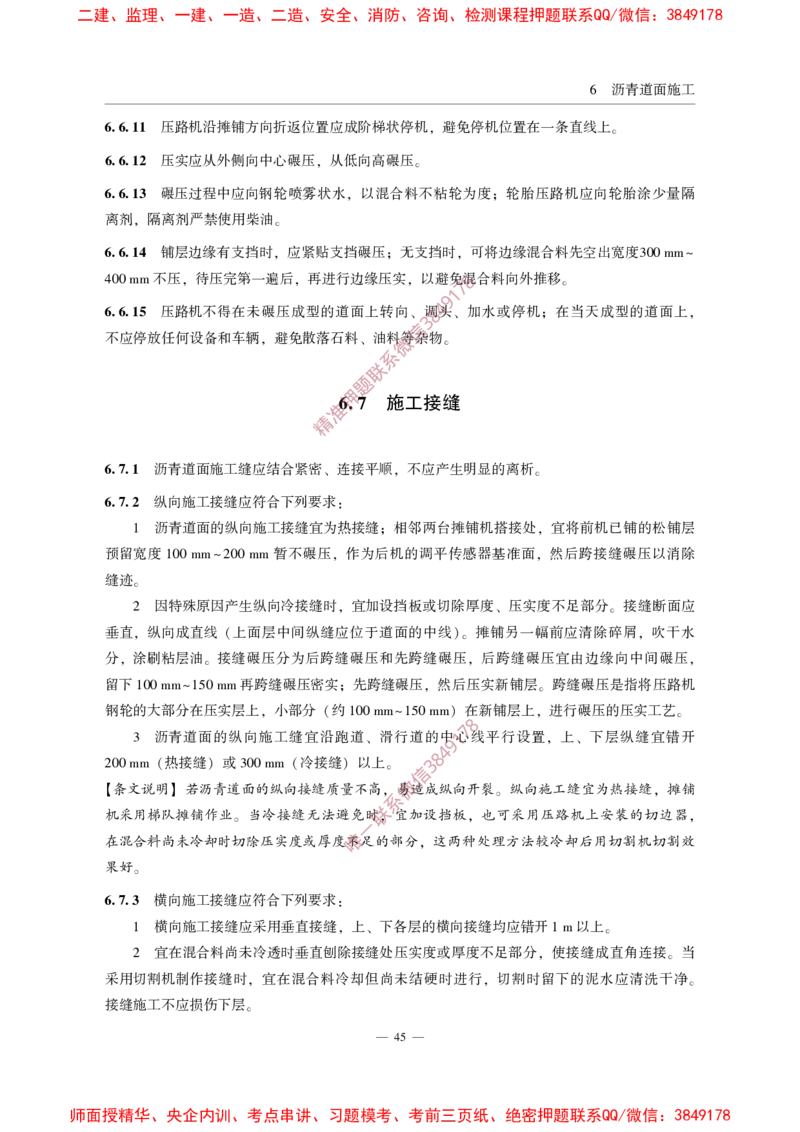

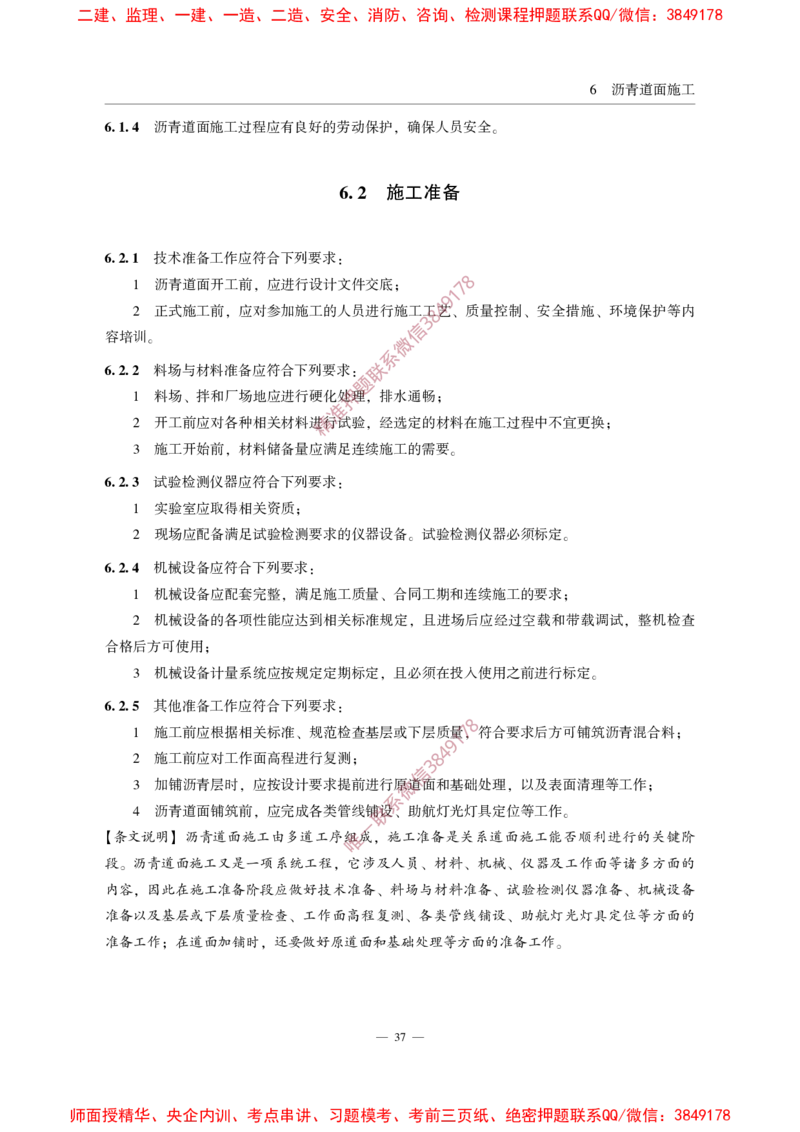

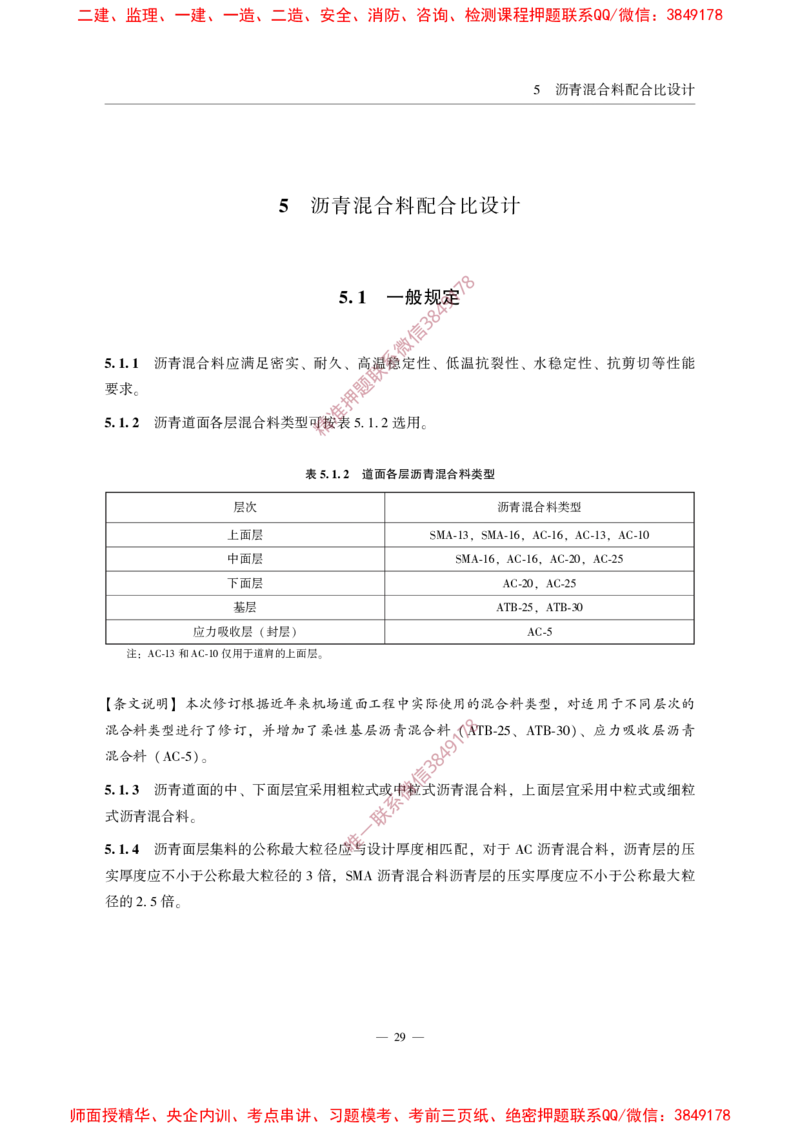

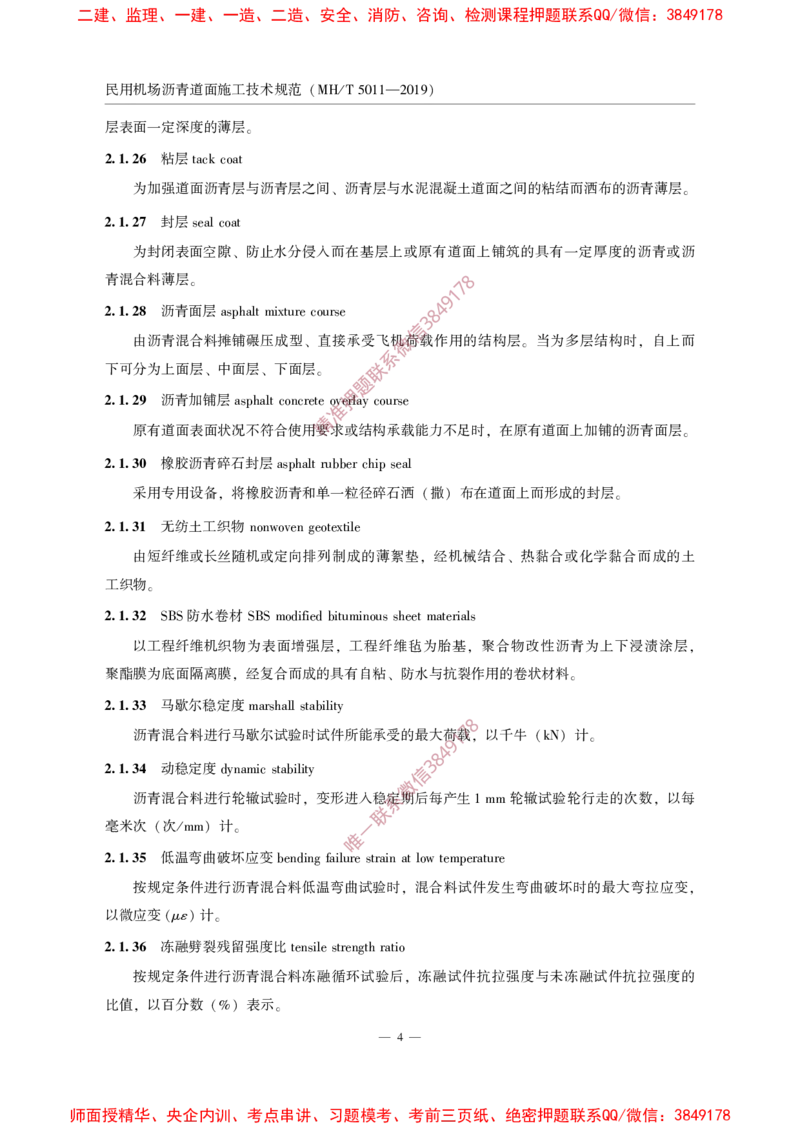

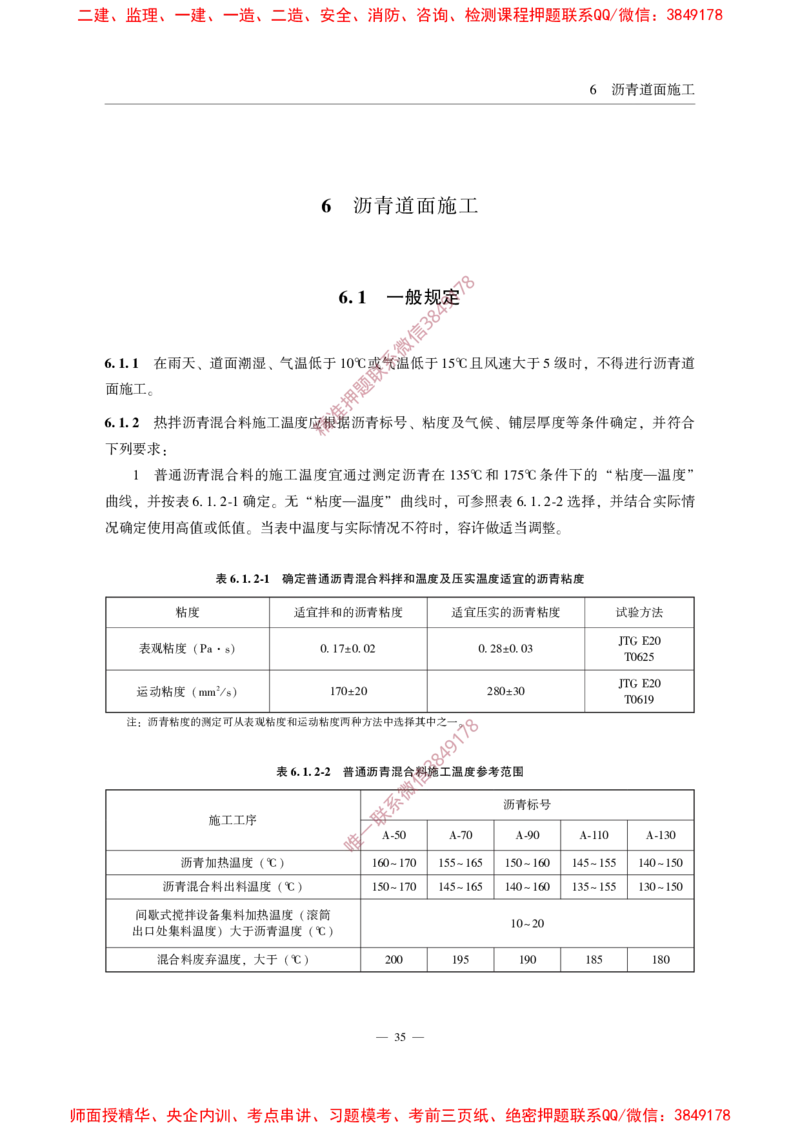

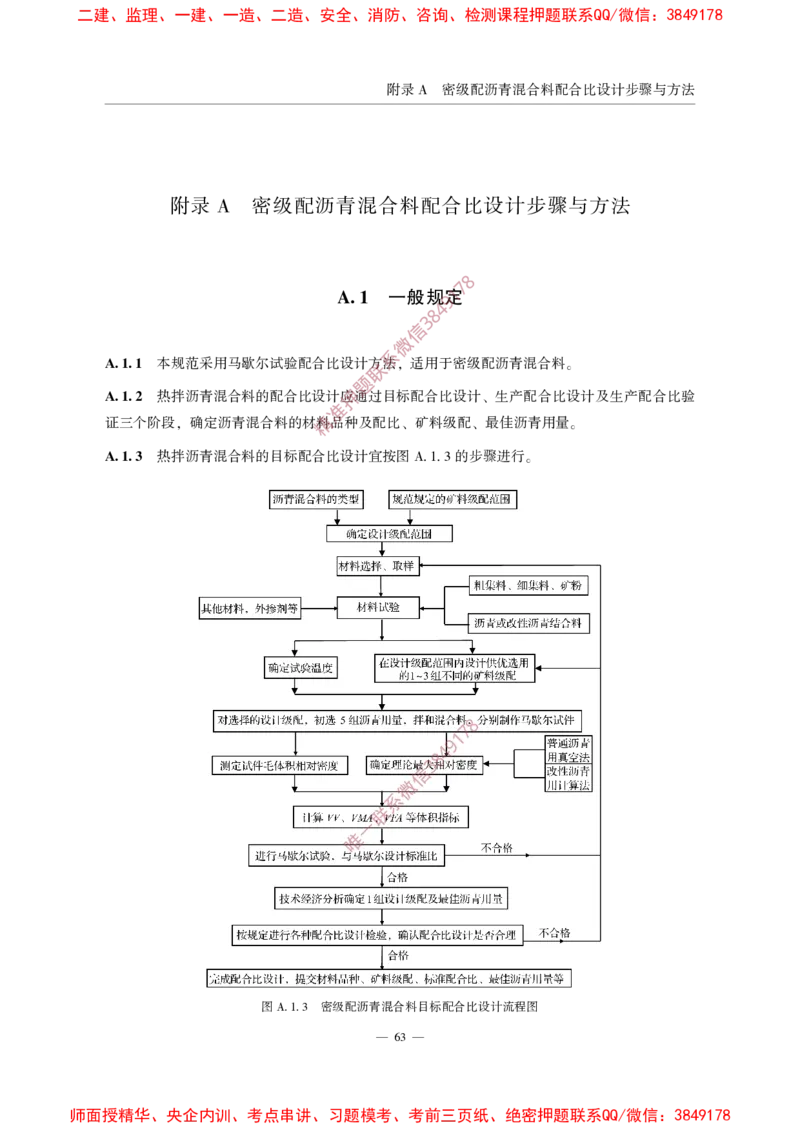

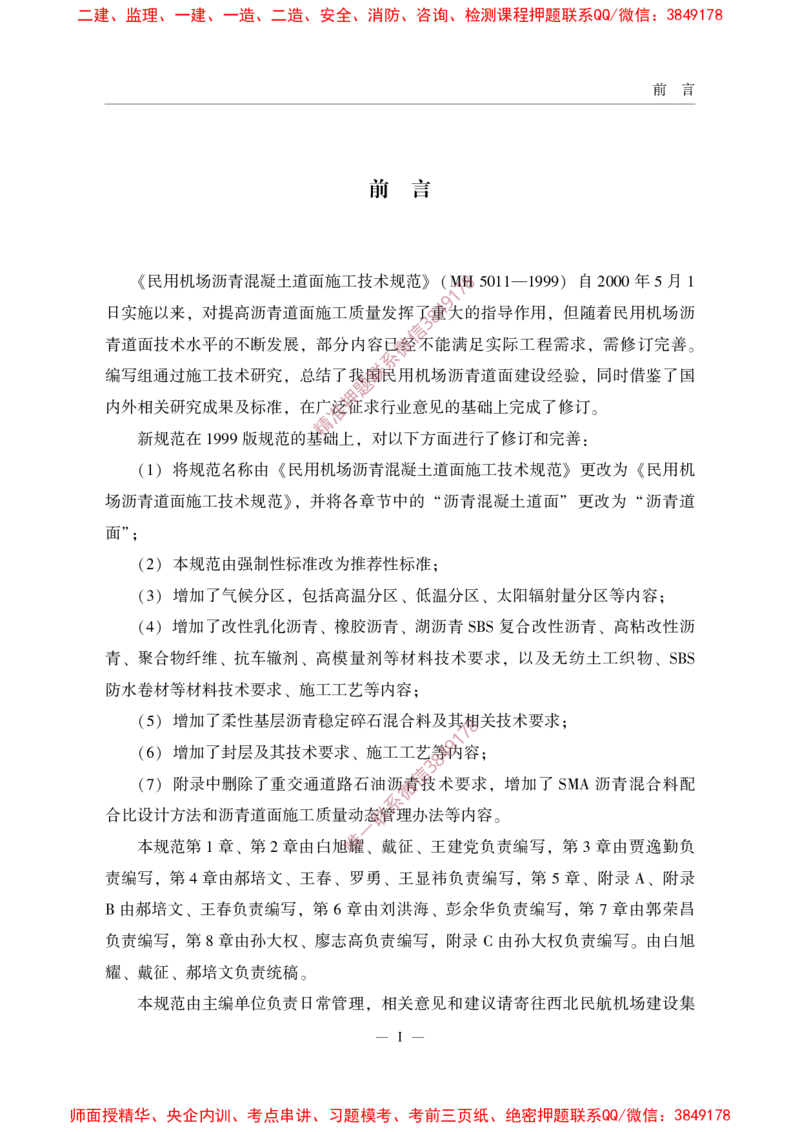

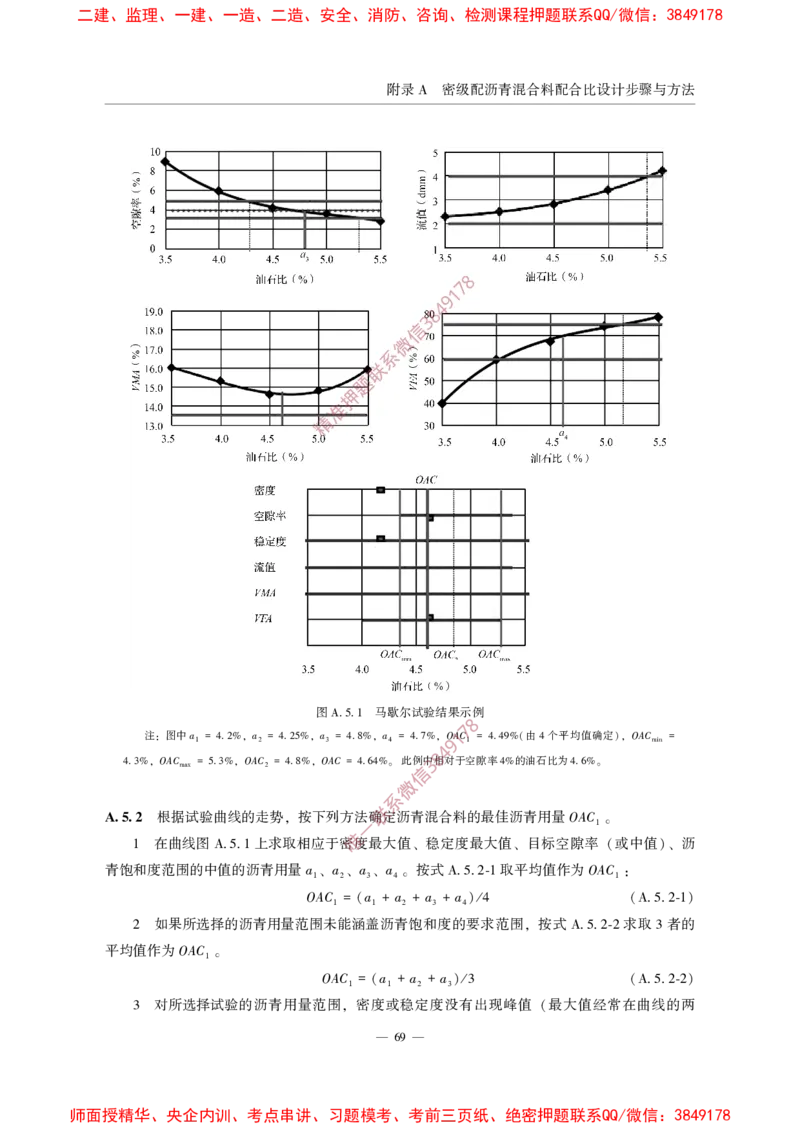

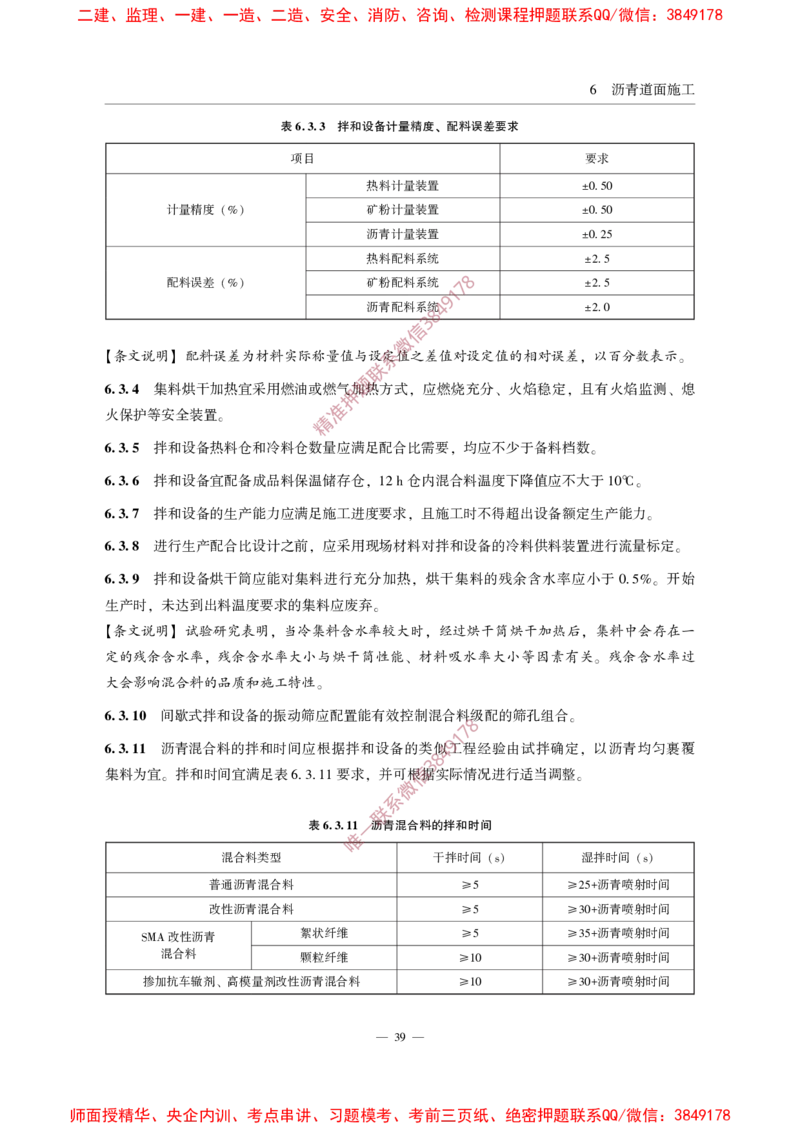

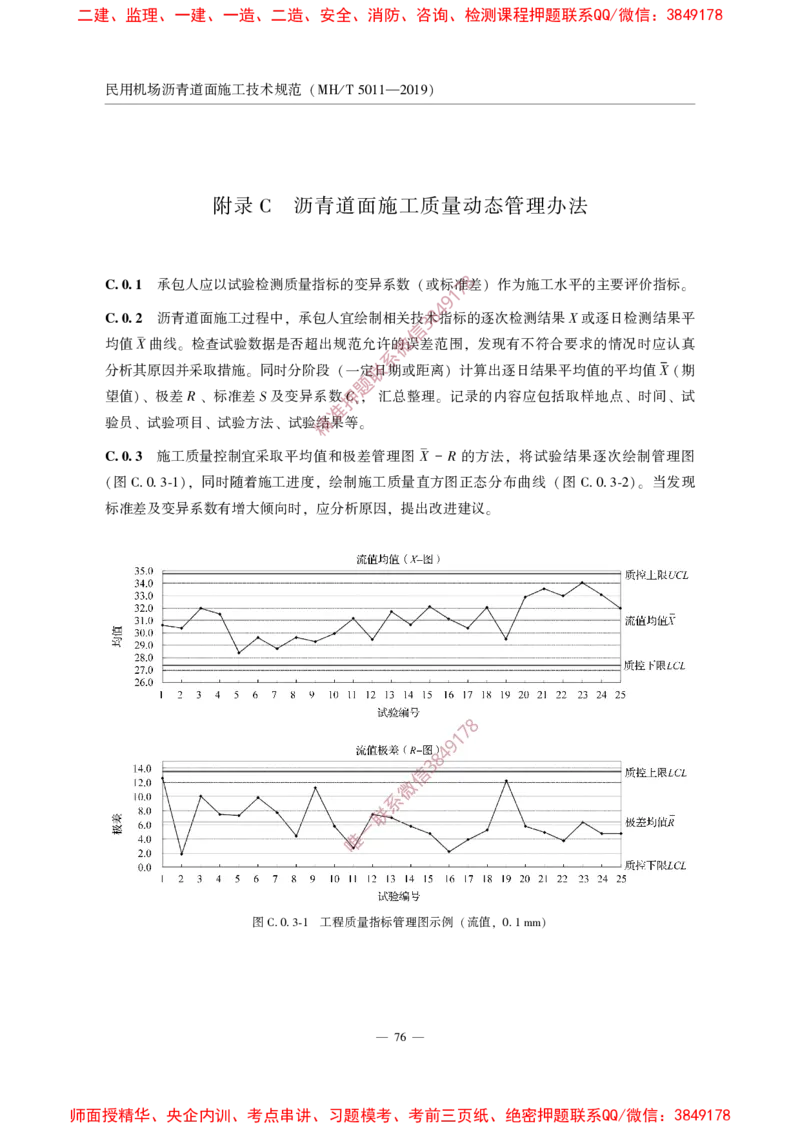

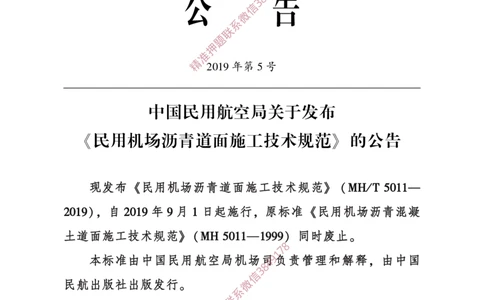

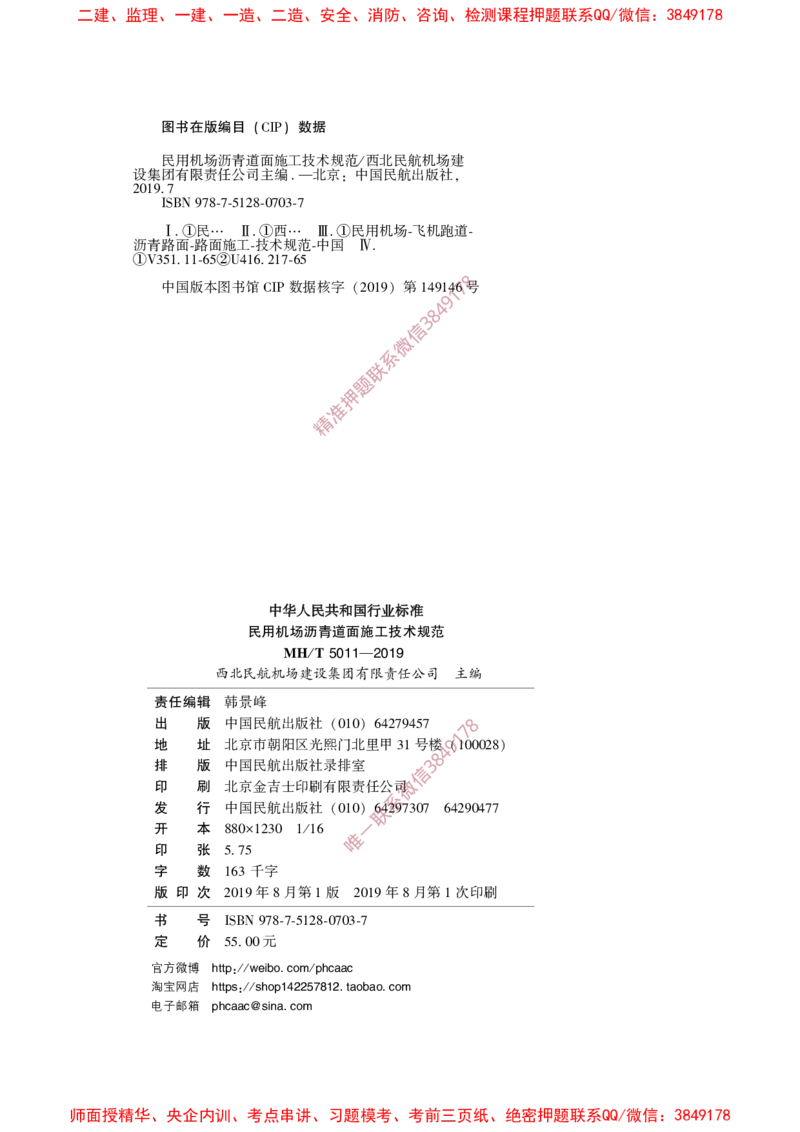

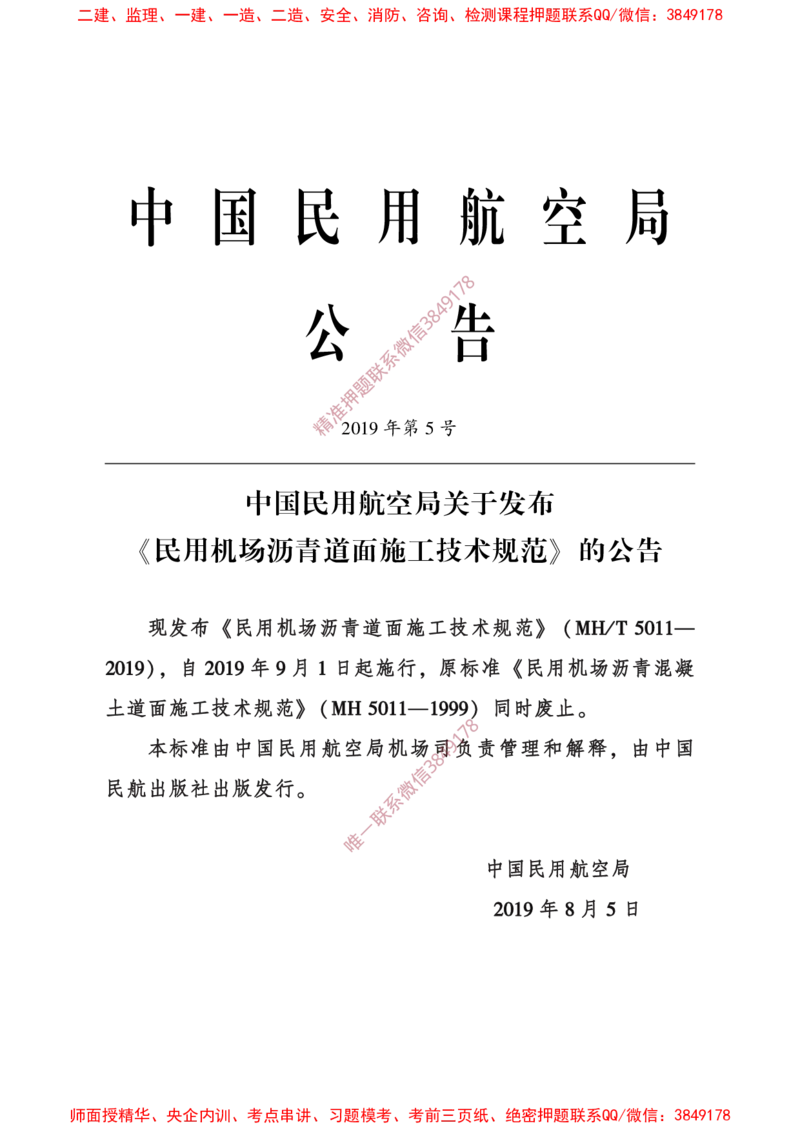

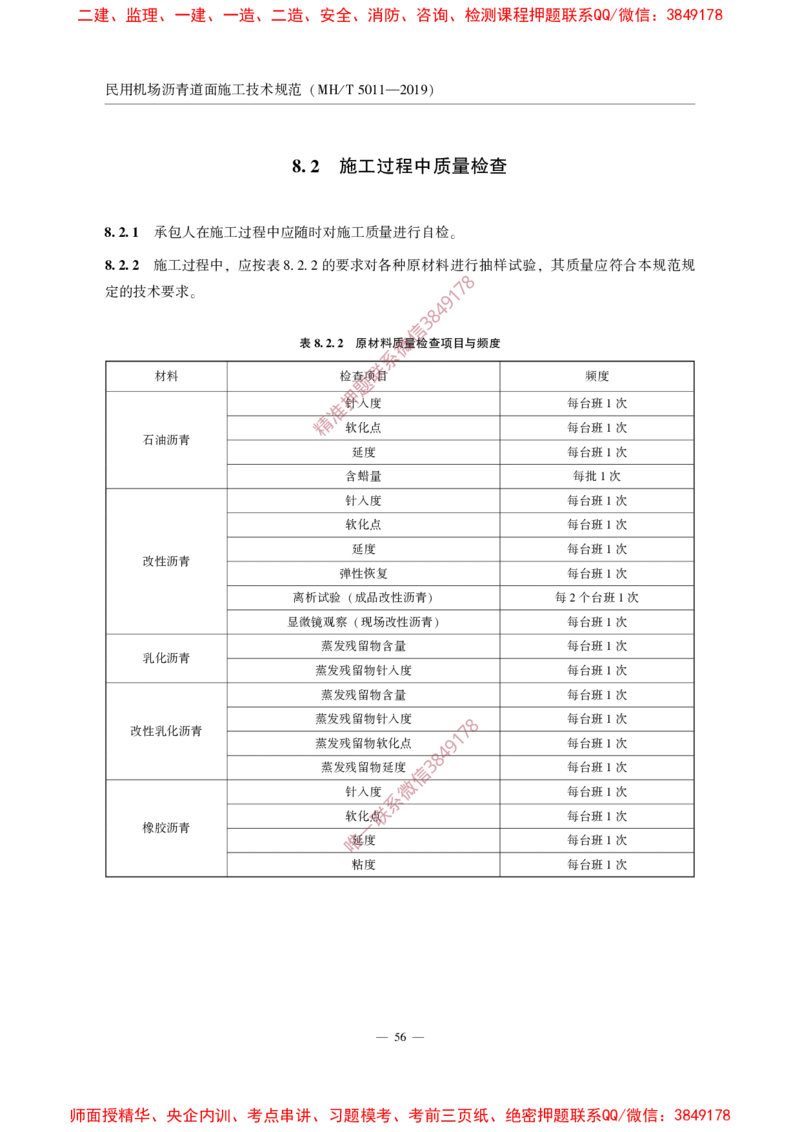

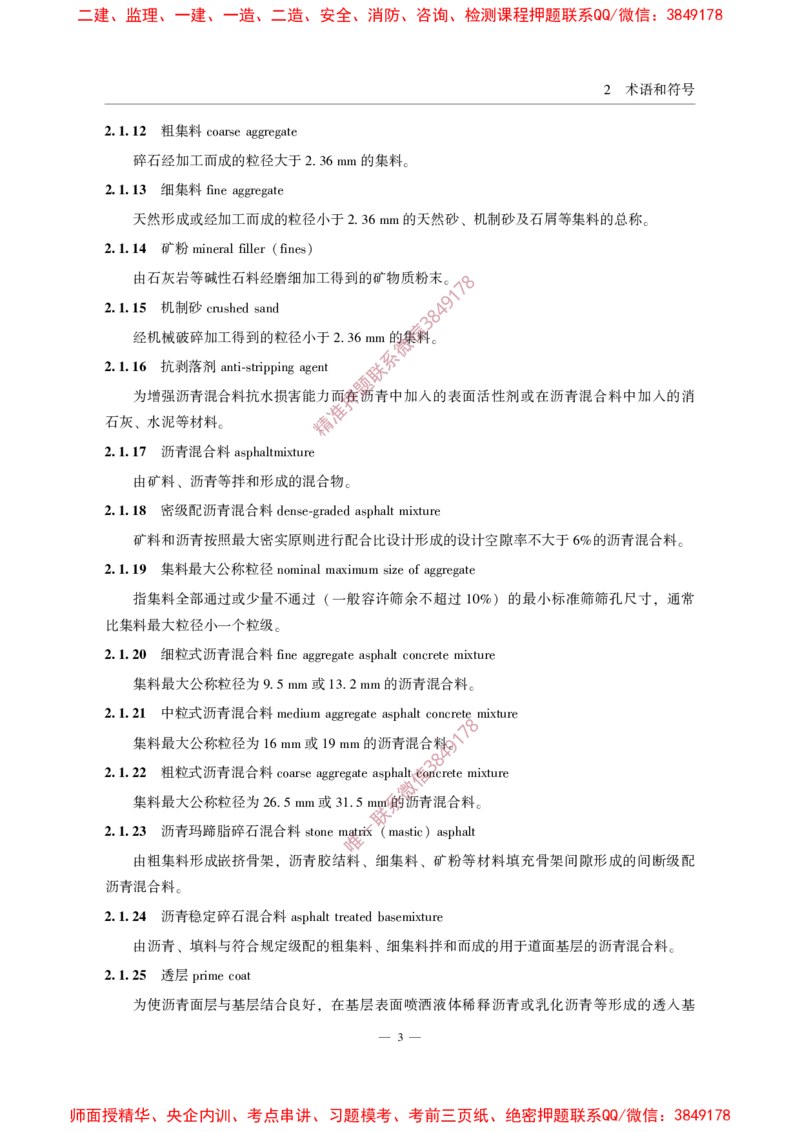

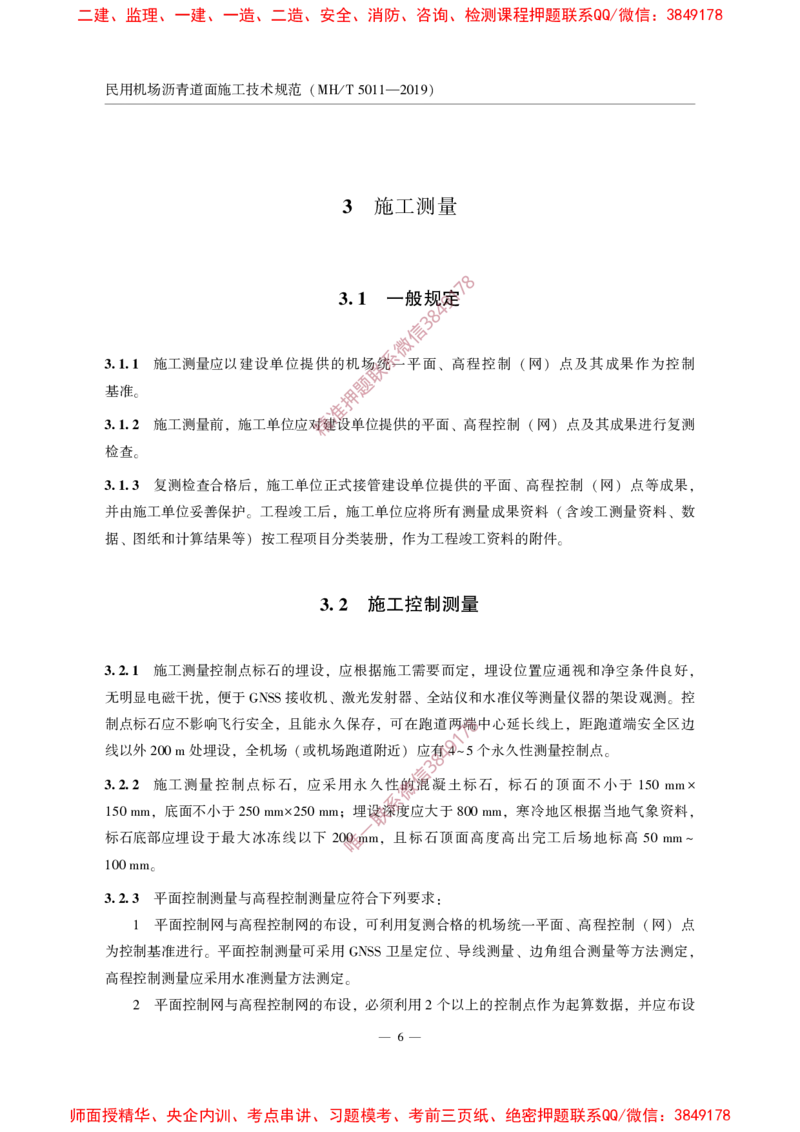

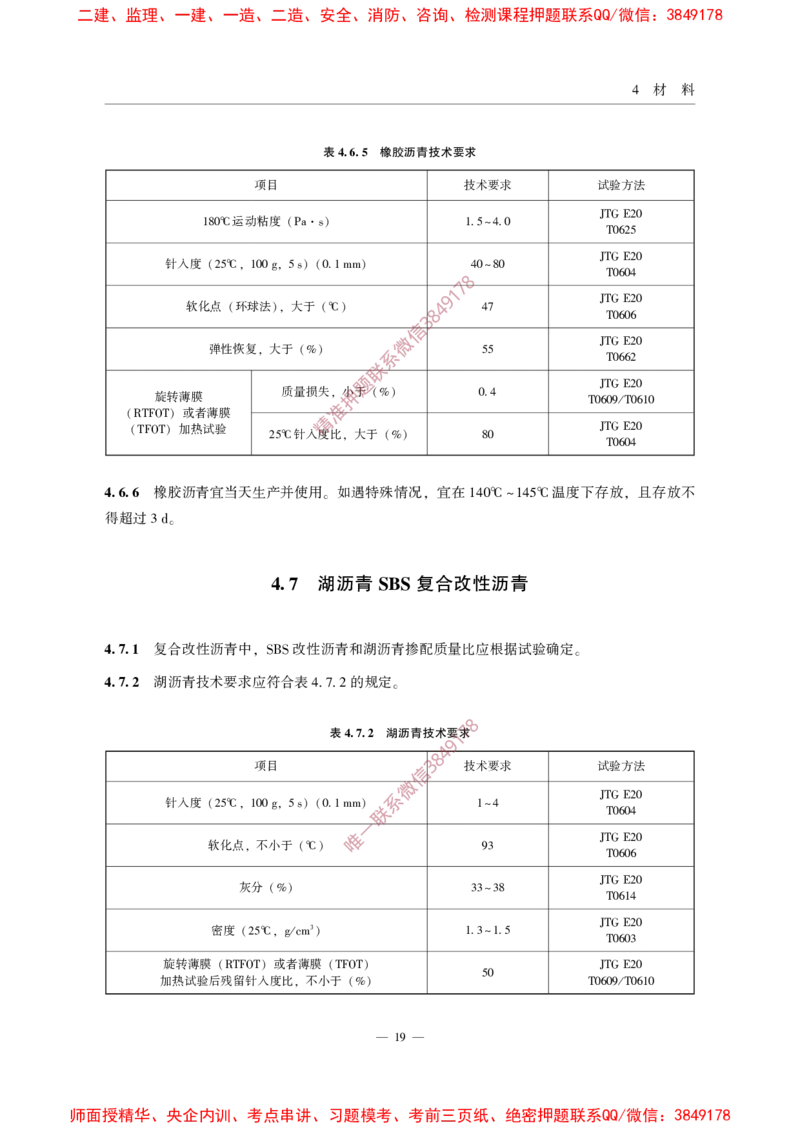

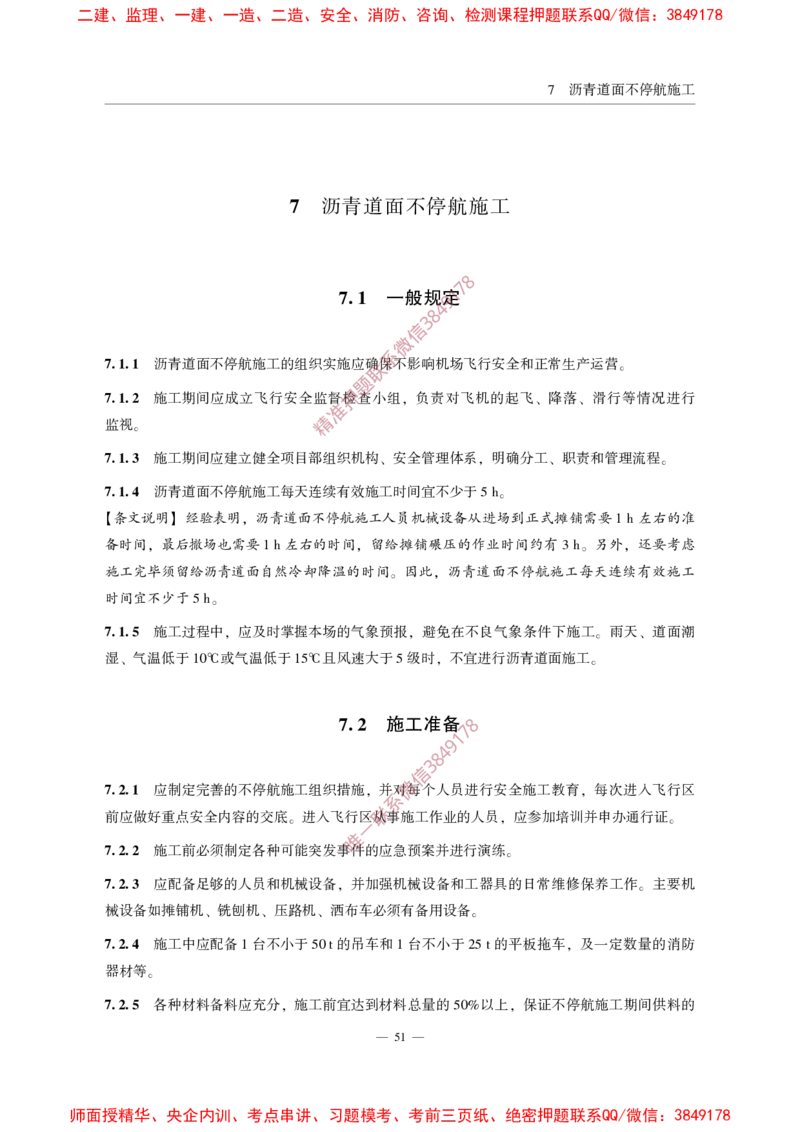

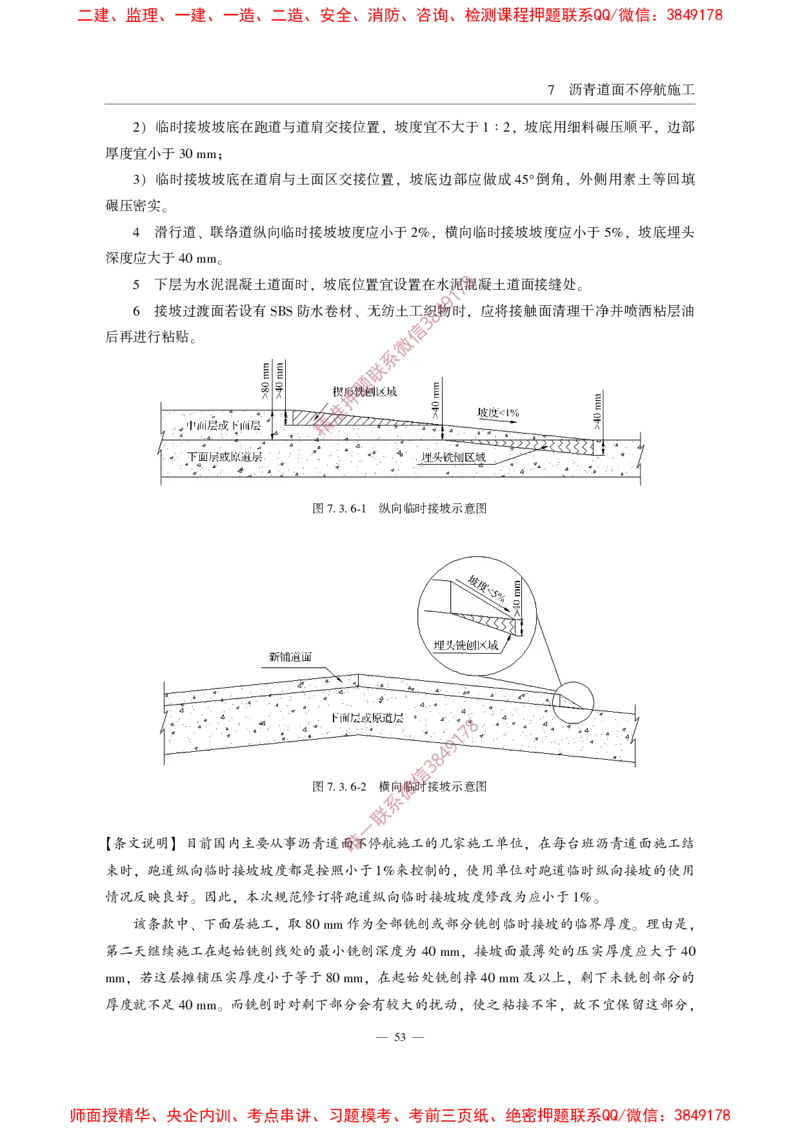

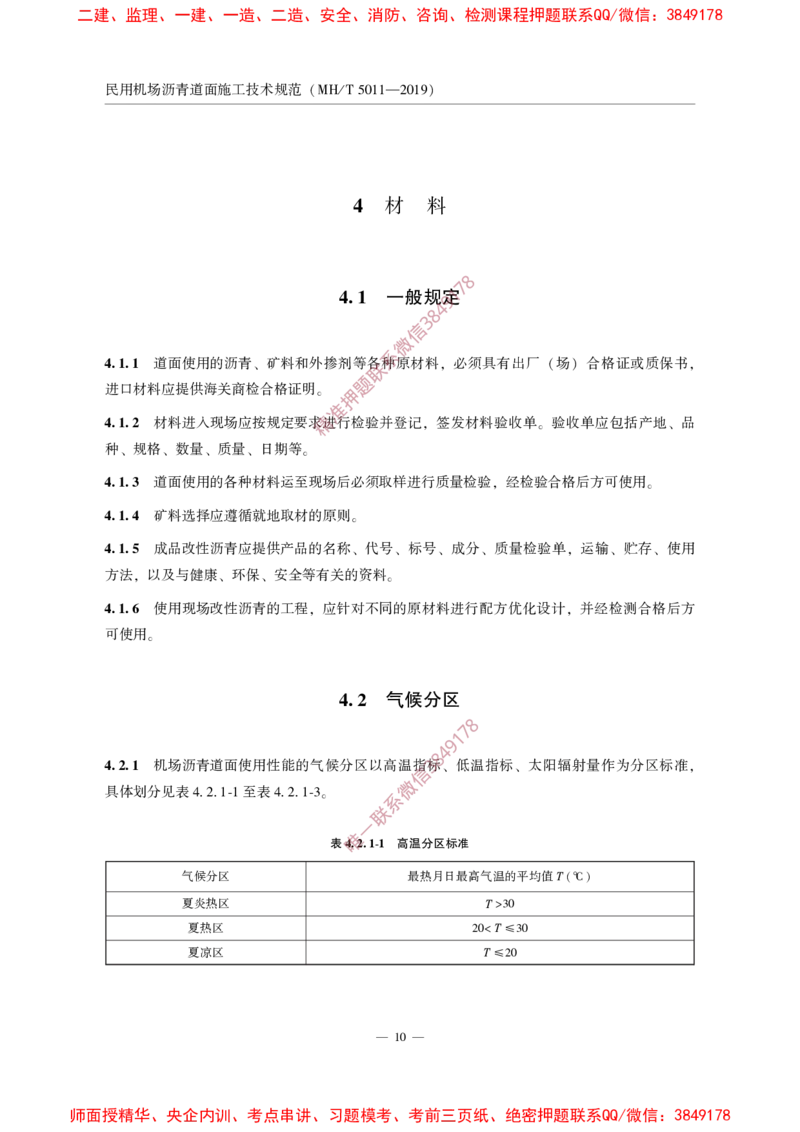

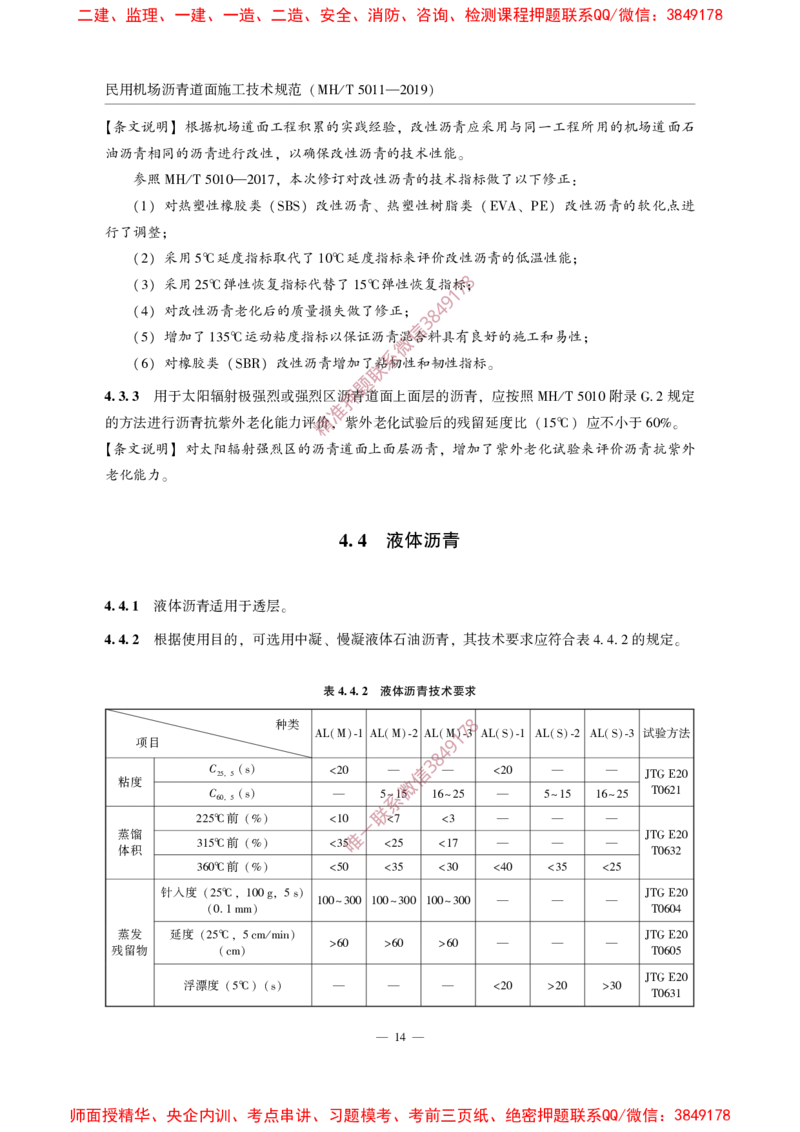

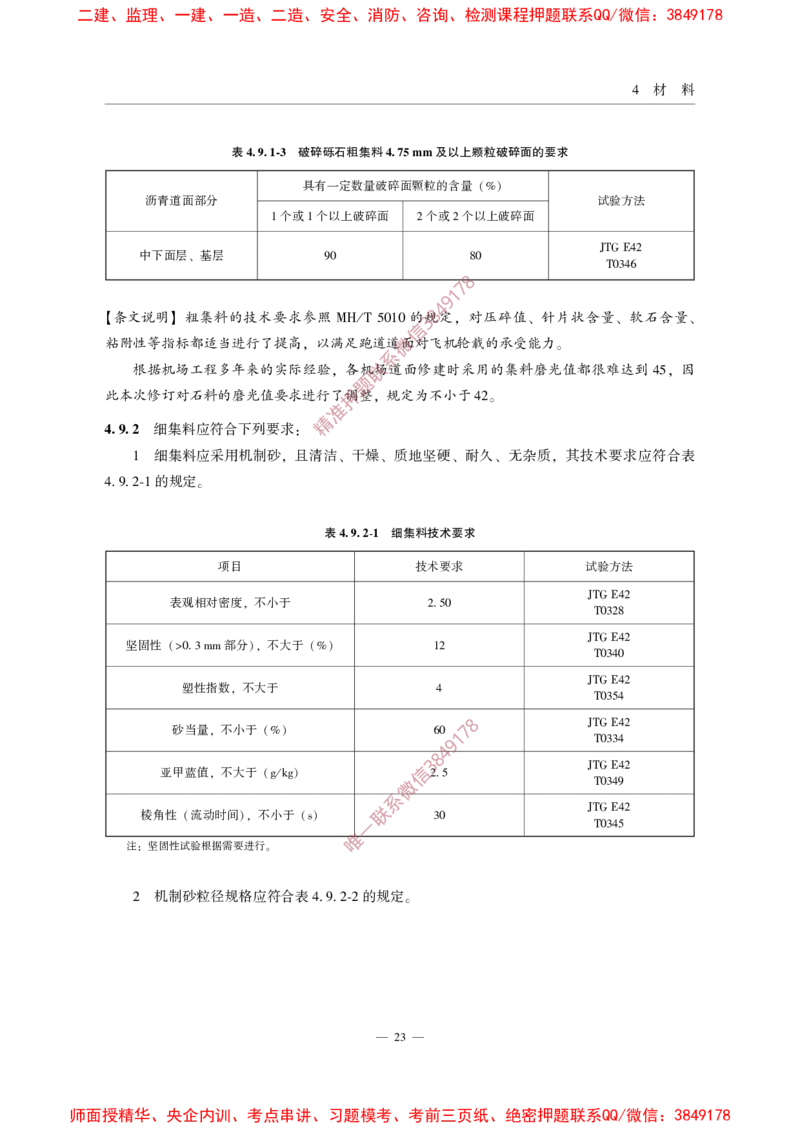

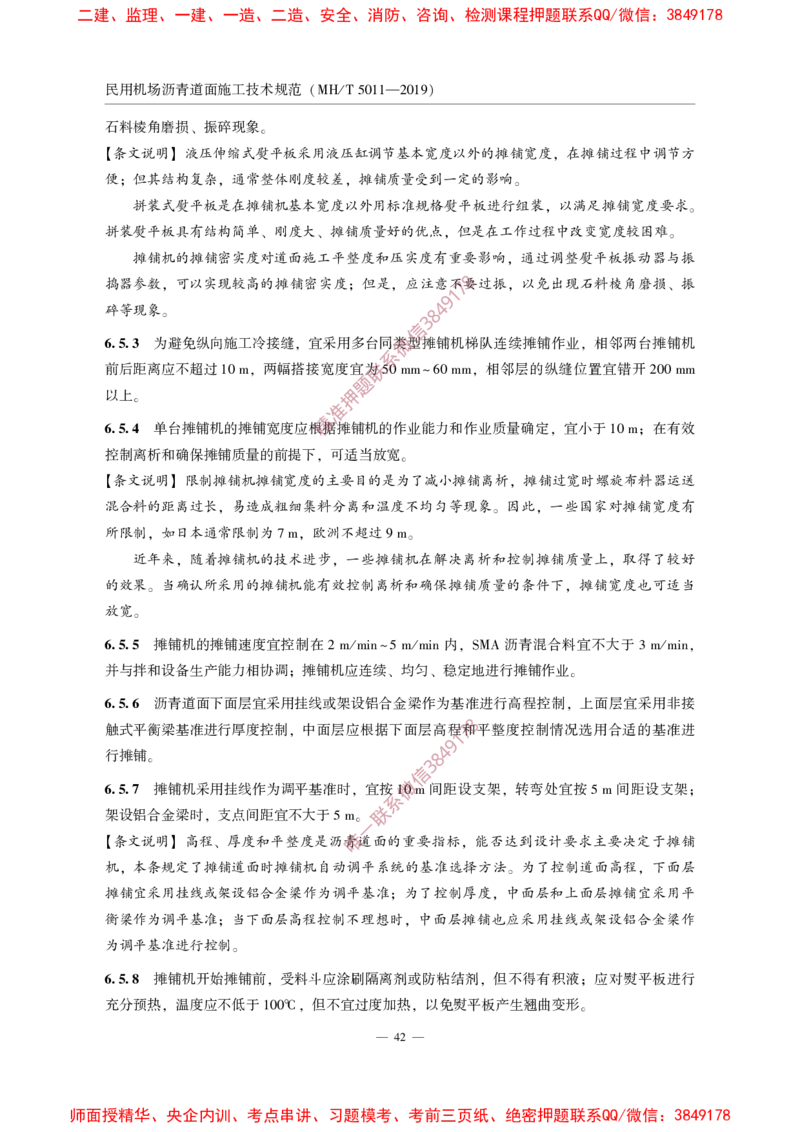

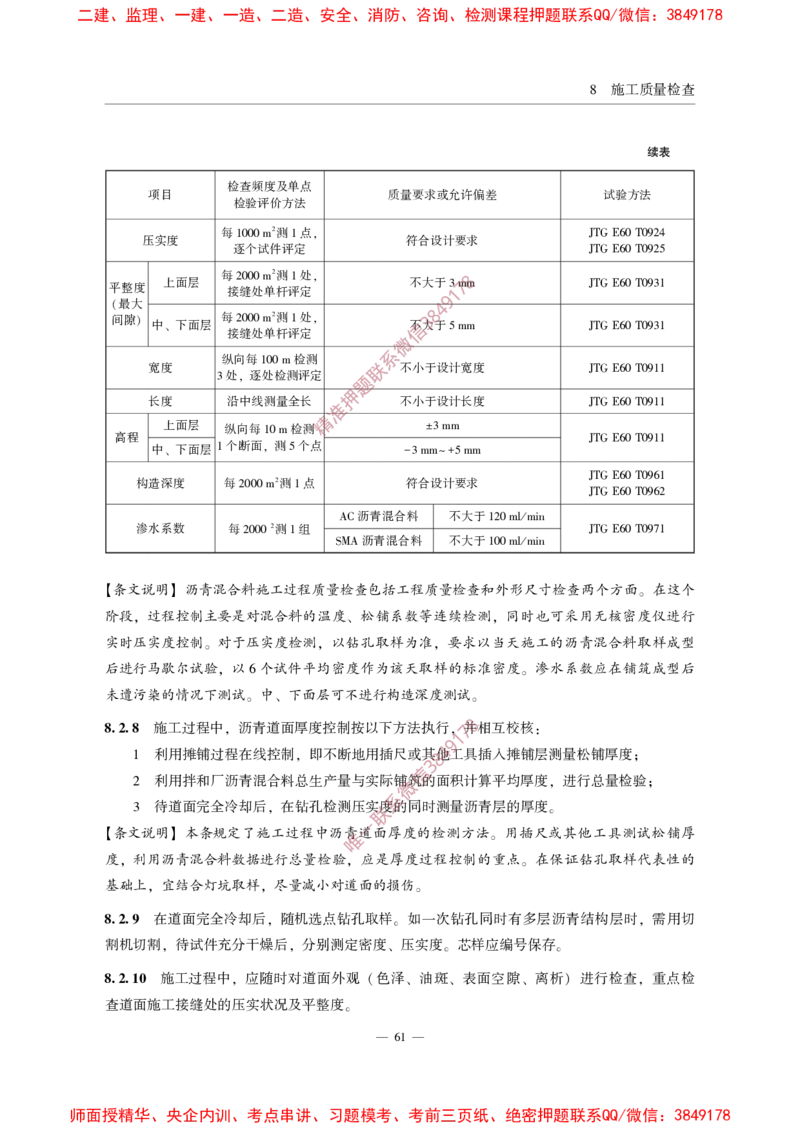

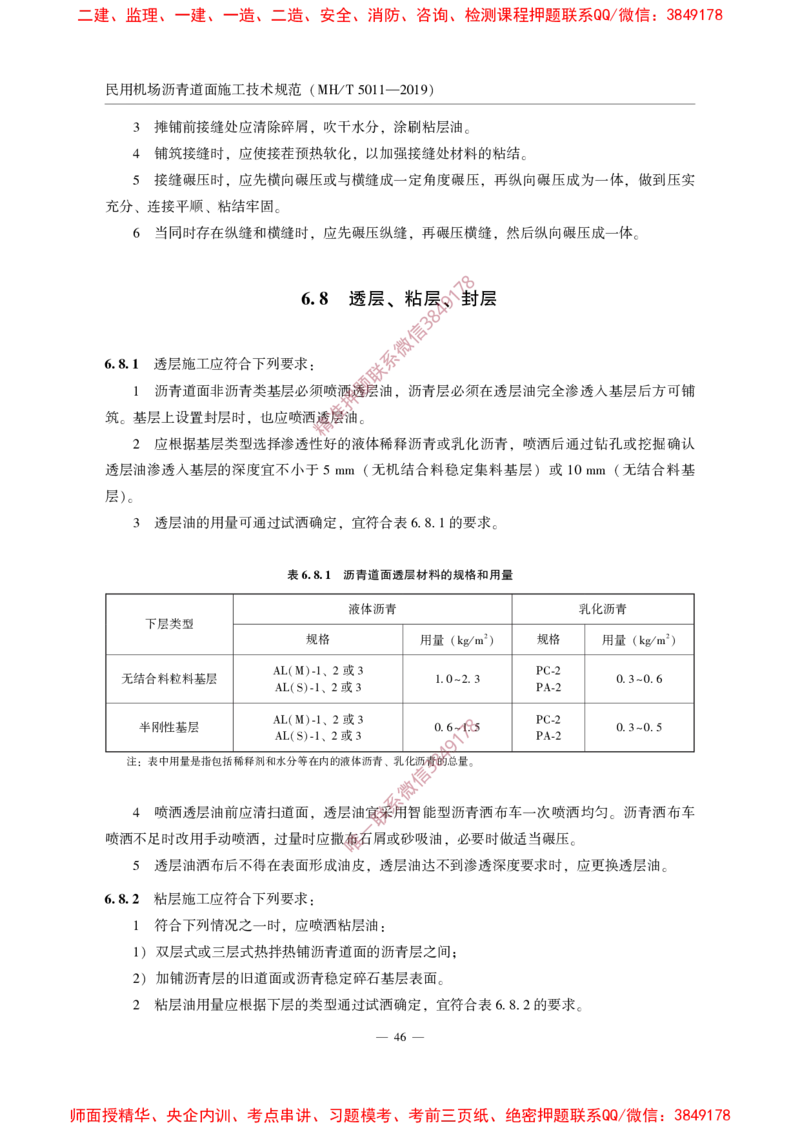

二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ＵＤＣ ＭＨ 中华人民共和国行业标准 Ｐ ＭＨ/ Ｔ ５０１１ ２０１９ — 代替 ＭＨ ５０１１—１９９９ 8 7 1 9 4 8 3 信 微 系 联 题 押 民用机场沥青道面施工 准 精 Ｓ ｐ ｅ ｃ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ｆ ｏ 技 ｒ ｏｆ ａｓ ｃ ｐ 术 ｉｖ ｈ ｉ ａ ｌ ｌ ａ 规 ｔ ｉｒ ｐ ｐ ａ ｏ ｖ 范 ｒ ｅ ｔ ｍ ｓ ｅｎｔ ｃｏｎｓｔｒｕｃｔｉｏｎ 8 7 1 9 4 8 3 信 微 系 联 一 唯 ２０１９－０８－０５ 发布 ２０１９－０９－０１ 施行 中国民用航空局 发布 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 中华人民共和国行业标准 8 7 1 9 民用机场沥青道面4施工技术规范 8 3 信 微 Ｓｐｅｃｉｆｉｃａｔｉｏｎｓ ｆｏｒ ａｓｐｈａｌｔ ｐａｖｅｍｅｎｔ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｃｉｖｉｌ ａｉｒｐｏｒｔｓ 系 联 ＭＨ/Ｔ ５０１１ ２０１９ 题 — 押 准 精 主 批 施 编 准 行 单 部 日 位 门 期 : : : ２ 西 中 ０１ 北 国 ９ 民 民 年 航 用 ９ 机 航 月 场 空 １ 建 局 日 设集团有限责任公司 8 7 1 9 4 8 3 信 微 系 联 一 唯 中国民航出版社 北 京 ２０１９ 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 图书在版编目 ( ) 数据 ＣＩＰ 民用机场沥青道面施工技术规范 西北民航机场建 设集 团有限责任公司主编 北京 中/ 国民航出版社 􀆰— : ꎬ ２０１９􀆰７ ＩＳＢＮ ９７８￣７￣５１２８￣０７０３￣７ 民 西 民用机场 飞机跑道 沥 青 路Ⅰ􀆰面①路面􀆺施 工Ⅱ􀆰技①术规􀆺范 Ⅲ中􀆰国① ￣ ￣ ￣ ￣ ￣ Ⅳ􀆰 ①Ｖ３５１􀆰１１￣６５②Ｕ４１６􀆰２１７￣６５ 8 中国版本图书馆 数据核字 第 7号 1 ＣＩＰ (２０１９) １４９9１４６ 4 8 3 信 微 系 联 题 押 准 精 民 用 中 机 华 场 人 沥 民 青 共 道 和 面 国 施 行 工 业 技 标 术 准 规 范 ＭＨ/Ｔ ５０１１ ２０１９ — 西北民航机场建设集团有限责任公司 主编 责任 编辑 韩景峰 出 版 中国民航出版社 8 7 (０１０) ６４２７９４５７ 1 地 址 北京市朝阳区光熙门北里甲 号楼9 4 ３１ 8(１０００２８) 排 版 中 国民航出版社录排室 3 信 印 刷 北京金吉士印刷有限责任公司微 系 发 行 中国民航出 版社 联 (０１０) ６４２９７３０７ ６４２９０４７７ 开 本 一 ８８０×１２３０ １/１ ６ 唯 印 张 ５􀆰７５ 字 数 千字 １６３ 版 印 次 年 月第 版 年 月第 次印刷 ２０１９ ８ １ ２０１９ ８ １ 书 号 ＩＳＢＮ ９７８￣７￣５１２８￣０７０３￣７ 定 价 元 ５５􀆰００ 官方微博 ｈｔｔｐ://ｗｅｉｂｏ􀆰ｃｏｍ/ｐｈｃａａｃ 淘宝网店 ｈｔｔｐｓ://ｓｈｏｐ１４２２５７８１２􀆰ｔａｏｂａｏ􀆰ｃｏｍ 电子邮箱 ｐｈｃａａｃ＠ｓｉｎａ􀆰ｃｏｍ 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 中 国 民 用 航 空 局 8 7 1 9 4 公 3 8 告 信 微 系 联 题 押 准 精 年第 号 « 现 民 发 用 布 机 « 民 场 中 用 沥 国 机 青 场 民 沥 道 用 青 ２０ 面 航 １ 道 ９ 施 面 空 施 工 局 ５ 工 技 关 技 术 术 于 规 规 发 范 范 布 » » ( 的公告 — ＭＨ/ Ｔ ５０１１ )ꎬ 自 年 月 日起施行ꎬ 原标准 «民用机场沥青混凝 ２０１９ ２０１９ ９ １ 土道面施工技术规范» ( — ) 同时废止ꎮ ＭＨ ５０１１ １９９９8 7 1 本标准由 中国民用航空局机场司 4 9负责管理和解释ꎬ 由中国 8 3 信 民航出版社出版发行ꎮ 微 系 联 一 唯 中国民用航空局 年 月 日 ２０１９ ８ ５ 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 7 1 9 4 8 3 信 微 系 联 一 唯 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 前 言 前 言 民用机场沥青混凝土道面施工技术规范 8 自 年 月 7 « » (1ＭＨ ５０１１—１９９９) ２０００ ５ １ 9 4 日实施以来 对提高沥青道面施工质量发挥了8重大的指导作用 但随着民用机场沥 3 ꎬ 信 ꎬ 青道面技术水平的不断发展 部分内容已微经不能满足实际工程需求 需修订完善 ꎬ 系 ꎬ ꎮ 联 编写组通过施工技术研究 总结了我国民用机场沥青道面建设经验 同时借鉴了国 题 ꎬ ꎬ 押 内外相关研究成果及标准 在广准泛征求行业意见的基础上完成了修订 ꎬ 精 ꎮ 场 面 ” 沥 ꎻ 青 新 ( ( ( ３ １ ２ 道 规 ) ) ) 面 范 增 增 将 本 施 在 加 加 规 规 工 了 了 范 范 １ ９ 技 改 气 名 由 ９ ９ 术 性 候 称 强 版 规 乳 分 由 制 规 范 化 区 性 范 « » 沥 标 ꎬ 民 的 ꎬ 青 准 包 用 基 并 改 括 机 础 将 橡 为 高 场 上 各 胶 推 温 沥 ꎬ 章 沥 荐 分 青 对 节 青 性 区 混 以 中 标 、 凝 下 的 湖 准 低 土 方 沥 温 ꎻ 道 “ 面 沥 分 青 面 进 青 区 施 行 混 、 工 了 凝 太 技 复 修 土 阳 术 合 订 道 辐 规 改 和 面 射 范 性 完 ” 量 » 沥 善 分 更 更 青 : 区 改 改 等 为 为 高 内 粘 “ « 容 沥 民 改 ꎻ 青 用 性 机 道 沥 (４) 、 、 ＳＢＳ 、 青 聚合物纤维 抗车辙剂 高模量剂等材料技术要求 以及无纺土工织物 、 、 、 ꎬ 、 ＳＢＳ 防水卷材等材料技术要求 施工工艺等内容 、 ꎻ 增加了柔性基层沥青稳定碎石混合料及其8相 关技术要求 (５) 1 7 ꎻ 9 增加了封层及其技术要求 施工工艺等4内容 8 (６) 、 3 ꎻ 信 附录中删除了重交通道路石油沥微青技术要求 增加了 沥青混合料配 (７) 系 ꎬ ＳＭＡ 联 合比设计方法和沥青道面施工质量动态管理办法等内容 一 ꎮ 唯 本规范第 章 第 章由白旭耀 戴征 王建党负责编写 第 章由贾逸勤负 １ 、 ２ 、 、 ꎬ ３ 责编写 第 章由郝培文 王春 罗勇 王显祎负责编写 第 章 附录 附录 ꎬ ４ 、 、 、 ꎬ ５ 、 Ａ、 由郝培文 王春负责编写 第 章由刘洪海 彭余华负责编写 第 章由郭荣昌 Ｂ 、 ꎬ ６ 、 ꎬ ７ 负责编写 第 章由孙大权 廖志高负责编写 附录 由孙大权负责编写 由白旭 ꎬ ８ 、 ꎬ Ｃ ꎮ 耀 戴征 郝培文负责统稿 、 、 ꎮ 本规范由主编单位负责日常管理 相关意见和建议请寄往西北民航机场建设集 ꎬ — Ⅰ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 团有限责任公司总工办 地址 陕西省西安市高新区唐延路唐延国际中心 层 ( : ２４ ꎻ 邮编 传真 电话 转 电子邮箱 : ７１００７５ꎻ : ０２９－８８７９３０３４ꎻ : ０２９－８８７９１７９５ ８０１４ꎻ : 以供今后修订时参考 ｘｂｍｈｊｃｊｓｊｔ＠１６３􀆰 ｃｏｍ)ꎬ ꎮ 主编单位 西北民航机场建设集团有限责任公司 : 8 参编单位 长安大学 7 : 9 1 4 同济大学 8 3 信 微 上海民航新时代机场设计研究院有限公司 系 联 主 编 白旭耀 郝培文 题 : 押 参编人员 郭荣昌 戴 征准王建党 贾逸勤 刘洪海 王 春 孙大权 : 精 草 人 为 本 主 参 规 审 范 苏 人 于 勇 员 审 : : １ ９ 王 廖 朱 马 秦 ９ ９ 志 森 志 汉 年 高 林 刚 华 昌 首 次 李 罗 西 罗 发 剑 绍 毓 布 新 波 勇 华 ꎬ 主 刘 王 邵 徐 编 佐 显 道 德 单 礼 祎 杰 勋 位 为 彭 姜 凌 中 余 昌 语 国 华 山 珍 民 航 谭 王 中 忆 琦 南 秋 机 叶 场 孟 军 设 书 计 涛 杨 研 山 究 叶 院 本 ꎬ 涛 次 主 修 要起 订 : 、 、 、 、 、 、 、 ꎮ 为第一次修订 ꎮ 8 7 1 9 4 8 3 信 微 系 联 一 唯 — Ⅱ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 目 次 目 次 １ 总则 １ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺8 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 7 1 9 ２ 术语和符号 4 ２ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺3 8􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 信 术语 ２􀆰１ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺微􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２ 系 符号 ２􀆰２ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺联􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ５ 题 ３ 施工测量 押 ６ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺准􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 一般规定 精 ４ 材 ３ ３ ３ ３ ４ ４ ４ 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 料 １ ２ ３ ４ １ ２ ３ 􀆺 施 测 沥 一 气 沥 􀆺 工 量 青 般 候 青 􀆺 控 精 道 规 分 􀆺 􀆺 制 度 面 定 区 􀆺 􀆺 测 施 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 量 工 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 的 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 工 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 程 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 测 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 量 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 １ １ １ １ ６ ６ ７ ８ ０ ０ ０ ２ 液体沥青 ４􀆰４ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 １４ 乳化沥青和改性乳化沥青 ４􀆰５ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 １５ 橡 胶沥青 ４􀆰６ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 １８ 8 湖沥青 复合改性沥青 7 ４􀆰７ ＳＢＳ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺1􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 １９ 9 4 高粘改性沥青 8 ４􀆰８ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺3􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２０ 信 矿料 微 ４􀆰９ 􀆺􀆺􀆺􀆺􀆺 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 系 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２１ 纤维 联 ４􀆰１０ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２５ 一 抗车辙剂 唯 ４􀆰１１ 􀆺􀆺􀆺􀆺􀆺􀆺 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２６ 高模量剂 ４􀆰１２ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２７ 无纺土工织物 ４􀆰１３ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２７ 防水卷材 ４􀆰１４ ＳＢＳ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２８ ５ 沥青混合料配合比设计 ２９ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 一般规定 ５􀆰１ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ２９ 沥青混合料配合比设计 ５􀆰２ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ３０ — Ⅲ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ６ 沥青道面施工 ３５ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 一般规定 ６􀆰１ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ３５ 施工准备 ６􀆰２ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ３７ 混合料拌制 ６􀆰３ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ３８ 混合料装卸与运输 ６􀆰４ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４０ 混合料摊铺 ６􀆰５ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４１ 8 混合料压实 7 ６􀆰６ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺1􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４３ 9 4 施工接缝 8 ６􀆰７ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺3􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４５ 信 透层 粘层 封层 微 ６􀆰８ 、 、 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４６ 系 无纺土工织物施工 联 ６􀆰９ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４９ 题 防水卷材施工 押 ６􀆰１０ ＳＢＳ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４９ 准 试验段铺筑 精 ６􀆰１１ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ４９ ７ ８ 沥 施 ７ ８ ７ ７ ７ 􀆰 􀆰 􀆰 􀆰 􀆰 青 工 １ ２ ３ ４ １ 道 质 一 施 施 开 一 面 量 般 工 工 放 般 不 检 规 准 使 规 停 查 􀆺 定 备 用 定 航 􀆺 􀆺 施 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 工 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 􀆺 ５ ５ ５ ５ ５ ５ ５ １ １ １ ２ ４ ５ ５ 施工过程中质量检查 ８􀆰２ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ５６ 工程施工总结 ８􀆰３ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ６２ 附录Ａ 密级配沥青混合料配合比设计步骤与方法 ６３ 􀆺􀆺􀆺 8 􀆺 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 7 1 附录Ｂ ＳＭＡ沥青 混合料配合比设计方法 9 ７３ 􀆺􀆺􀆺􀆺􀆺􀆺4􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 8 3 信 附录Ｃ 沥青道面施工质 量动态管理办法 ７６ 微 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 系 标准用词说明 联 ７９ 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 􀆺􀆺􀆺􀆺一􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 唯 引用标准名录 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 􀆺 􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺􀆺 ８０ — Ⅳ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 总 则 １ １ 总 则 8 １􀆰０􀆰１ 为规范民用机场沥青道面施工 保证施工质量 安7全 做到技术先进 绿色环保 制定 ꎬ 、1 ꎬ 、 ꎬ 9 4 本规范 8 ꎮ 3 信 微 １􀆰０􀆰２ 本规范适用于新建 扩建和改建民用运输机场 含军民合用机场的民用部分 的沥青道 、 系 ( ) 面施工 通用机场参照本规范执行 联 ꎮ ꎮ 题 押 １􀆰０􀆰３ 本规范规定了民用机场沥青道准面施工与质量检验的方法和标准 ꎮ 精 １ １ １ １ 􀆰 􀆰 􀆰 􀆰 ０ ０ ０ ０ 􀆰 􀆰 􀆰 􀆰 ４ ５ ６ ７ 沥 沥 沥 沥 青 青 青 青 道 道 道 道 面 面 面 面 施 不 施 施 工 停 工 工 前 航 应 除 ꎬ 施 符 符 应 工 合 合 制 必 国 本 定 须 家 规 施 制 环 范 工 定 境 外 ꎬ 组 确 和 尚 织 保 生 应 方 飞 态 符 案 行 保 ꎬ 合 安 护 并 国 全 的 做 家 的 相 好 现 施 关 各 行 工 规 项 相 技 定 ꎮ 准 关 术 备 标 方 工 准 案 ꎮ 作 的 ꎮ 规定 ꎮ 8 7 1 9 4 8 3 信 微 系 联 一 唯 — １ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ２ 术语和符号 8 7 1 ２􀆰 １ 术语9 4 8 3 信 微 系 ２􀆰１􀆰１ 机场道面石油沥青 联 ｐｅｔｒｏｌｅｕｍｂｉｔｕｍｅｎ ｆｏｒ ａｉｒｐｏｒｔ ｐａｖｅｍｅｎｔｓ 题 供机场沥青道面使用并符合其技术押要求的石油沥青 ꎮ 准 ２􀆰１􀆰２ 改性沥青 精 ２ ２ ２ 􀆰 􀆰 􀆰 １ １ １ 􀆰 􀆰 􀆰 ３ ４ ５ 掺 沥 在 用 加 青 制 汽 乳 改 液 橡 和 备 油 化 性 体 胶 水 乳 沥 乳 沥 、 煤 在 化 青 化 青 树 油 乳 沥 沥 ｍ ｅ ｃ 脂 化 青 ｍ ｕ ｏ 青 ｔ ｄ ｕ ｂ 、 柴 剂 的 ｉ ｌ ａ ｓ ｆ ｍ ｃ ｉ ｉ 热 油 作 过 ｅ ｆ ｋ ｏ ｉ ｄ ｅ ｄ 塑 等 用 程 ａ ｄ ｉ ａ ｓ ｆ ｓ ｐ ｉ 性 溶 下 中 ａ ｅ ｐ ｈ ｓ ｄ ｈ ｐ ａ ꎬ 弹 剂 制 ａ ｌ ｈ ｅ ｔ ｌ ａ ｔ ｍ 同 性 将 成 ｌ ( ｔ ｕ ( ｌ 时 聚 石 的 ｌ ｉ ｍ ( ｓ ｑ ｉ ｅ 加 合 油 稳 ｏ ｕ ｆｉ ｍ ｄ ｉ ｅ ｄ ｉ 入 物 沥 定 ｄ ｕ ｆｉ ｌ ｂ ｅ ｓ ａ 改 等 青 乳 ｉ ｄ ｉ ｓ ｔ ｆ ｕ ｐ ｉ 性 外 稀 状 ｅ ｂ ｍ ｈ ｄ ｉ ａ ｔ ｅ 剂 掺 释 液 ｕ ｌ ｎ ｂ ｔ ｍ ｉ ) 或 剂 而 ꎮ ｔ ( ｅ ｕ ｎ ｍ ｍ 对 成 ) ｏ ( ｅ ｄ ｎ 改 的 改 ｉ ) ｆｉ 性 沥 性 ｅｄ 沥 青 剂 ｅｍ 青 产 ) ｕ ꎬ 进 品 ｌｓ 以 ｉ 行 ｆｉｅ 改 ｄ 也 乳 善 ｂ 称 化 ｉｔ 其 ｕ 轻 加 ｍ 性 质 工 ｅｎ 能 沥 而 ) 而 青 得 制 或 到 成 稀 的 的 释 乳 沥 沥 状 青 青 液 ꎮ ꎮ 、 、 ꎬ ꎮ ２􀆰１􀆰６ 橡胶沥青 ａｓｐｈａｌｔ ｒｕｂｂｅｒ 由沥青 回收轮胎橡胶粉和添加剂 必要时 在高温下充分反应融胀而形成的混合物 、 ( ) ꎮ 8 ２􀆰１􀆰７ 湖沥青 复合改性沥青 7 ＳＢＳ ｃｏｍｐｏｓｉｔｅ ｍｏｄｉｆｉｅｄ ａｓｐ9ｈ1ａｌｔ ｗｉｔｈ ＬＡ ａｎｄ ＳＢＳ 4 采用专用设备将湖 沥青与 改性沥青按照一定 3 8比例混合均匀的特殊改性沥青 ＳＢＳ 信 ꎮ 微 ２􀆰１􀆰８ 高粘改性沥青 系 ｈｉｇｈ ｖｉｓｃｏｓｉｔｙ ｍｏｄｉｆｉｅｄ ａｓｐｈａｌｔ 联 采用改性设备将一定比例的 高粘添加一剂加入基质沥青中 经剪切混融制备而成的改性沥青 ꎬ ꎮ 唯 ２􀆰１􀆰９ 沥青含量 ｃｏｎｔｅｎｔ ｏｆ ａｓｐｈａｌｔ 沥青混合料中沥青质量与沥青混合料总质量的比值 以百分率 表示 ꎬ (％) ꎮ ２􀆰１􀆰１０ 油石比 ｔｈｅ ｒａｔｉｏ ｏｆ ｔｈｅ ｂｉｎｄｅｒ ｍａｓｓ ｔｏ ｔｈｅ ｄｒｙ ａｇｇｒｅｇａｔｅ ｍａｓｓ 沥青混合料中沥青质量与矿料总质量的比值 以百分率 表示 ꎬ (％) ꎮ ２􀆰１􀆰１１ 矿料 ｍｉｎｅｒａｌ ａｇｇｒｅｇａｔｅ 集料与矿粉的总称 ꎮ — ２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 术语和符号 ２ ２􀆰１􀆰１２ 粗集料 ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅ 碎石经加工而成的粒径大于 的集料 ２􀆰３６ｍｍ ꎮ ２􀆰１􀆰１３ 细集料 ｆｉｎｅ ａｇｇｒｅｇａｔｅ 天然形成或经加工而成的粒径小于 的天然砂 机制砂及石屑等集料的总称 ２􀆰３６ｍｍ 、 ꎮ ２􀆰１􀆰１４ 矿粉 ｍｉｎｅｒａｌ ｆｉｌｌｅｒ (ｆｉｎｅｓ) 由石灰岩等碱性石料经磨细加工得到的矿物质粉末 8 ꎮ1 7 9 ２􀆰１􀆰１５ 机制砂 4 8 ｃｒｕｓｈｅｄ ｓａｎｄ 3 信 经机械破碎加工得到的粒径小于 的微集料 ２􀆰３６ｍｍ ꎮ 系 ２􀆰１􀆰１６ 抗剥落剂 联 ａｎｔｉ￣ｓｔｒｉｐｐｉｎｇ ａｇｅｎｔ 题 为增强沥青混合料抗水损害能力而押在沥青中加入的表面活性剂或在沥青混合料中加入的消 准 石灰 水泥等材料 精 ２ ２ ２ 比 􀆰 􀆰 􀆰 １ １ １ 集 􀆰 􀆰 􀆰 １ １ １ 、 矿 由 指 料 ７ ８ ９ 料 矿 集 最 沥 密 集 和 料 料 大 青 级 料 、 沥 全 粒 混 配 最 沥 青 部 径 合 沥 大 青 按 通 小 料 青 公 ꎮ 等 照 过 一 混 称 拌 最 或 个 ａ ｓ 合 粒 ｐ 和 大 少 粒 ｈ 料 径 ａ 形 密 量 级 ｌ ｔ ｍ ꎮ 成 实 不 ｄ ｎ ｉ ｅ ｏ ｘ 的 原 通 ｎ ｍ ｔ ｓ ｕ ｉ ｅ 混 则 过 ｎ ｒ ￣ ｅ ａ ｇ 合 进 ｌ ｒ ( ａ ｍ ｄ 物 行 一 ａ ｅ ｘ ｄ ꎮ 配 般 ｉｍ ａ 合 容 ｓ ｕ ｐ ｍ 比 ｈ 许 ａ ｓ ｌ 设 ｉ 筛 ｔ ｚｅ ｍ 计 余 ｏ ｉｘ ｆ 形 ｔ 不 ｕ ａ 成 ｒ ｇ 超 ｅ ｇｒ 的 ｅ 过 ｇ 设 ａｔ １ ｅ 计 ０％ 空 ) 隙 的 率 最 不 小 大 标 于 准 ６％ 筛 的 筛 沥 孔 青 尺 混 寸 合 ꎬ 料 通 ꎮ 常 ２􀆰１􀆰２０ 细粒式沥青混合料 ｆｉｎｅ ａｇｇｒｅｇａｔｅ ａｓｐｈａｌｔ ｃｏｎｃｒｅｔｅ ｍｉｘｔｕｒｅ 集料 最大公称粒径为 或 的沥青混合料 ９􀆰５ｍｍ １３􀆰２ｍｍ ꎮ ２􀆰１􀆰２１ 中粒 式沥青混合料 ｍｅｄｉｕｍ ａｇｇｒｅｇａｔｅ ａｓｐｈａｌｔ ｃｏｎｃｒｅｔ8ｅ ｍｉｘｔｕｒｅ 7 1 集料最大公称粒 径为 或 的沥青混合料9 １６ｍｍ １９ｍｍ 8 4ꎮ 3 ２􀆰１􀆰２２ 粗粒式沥青混合料 信 ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅ ａｓｐｈ微ａｌｔ ｃｏｎｃｒｅｔｅ ｍｉｘｔｕｒｅ 系 集料最大公称粒径为 或 的沥青混合料 ２６􀆰 ５ｍｍ ３１􀆰５ｍ联ｍ ꎮ 一 ２􀆰１􀆰２３ 沥青玛蹄脂碎石混合料 唯 ｓｔｏ ｎｅ ｍａｔｒｉｘ (ｍａｓｔｉｃ) ａｓｐｈａｌｔ 由粗集料形成嵌挤骨架 沥青胶 结 料 细集料 矿粉等材料填充骨架间隙形成的间断级配 ꎬ 、 、 沥青混合料 ꎮ ２􀆰１􀆰２４ 沥青稳定碎石混合料 ａｓｐｈａｌｔ ｔｒｅａｔｅｄ ｂａｓｅｍｉｘｔｕｒｅ 由沥青 填料与符合规定级配的粗集料 细集料拌和而成的用于道面基层的沥青混合料 、 、 ꎮ ２􀆰１􀆰２５ 透层 ｐｒｉｍｅ ｃｏａｔ 为使沥青面层与基层结合良好 在基层表面喷洒液体稀释沥青或乳化沥青等形成的透入基 ꎬ — ３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 层表面一定深度的薄层 ꎮ ２􀆰１􀆰２６ 粘层 ｔａｃｋ ｃｏａｔ 为加强道面沥青层与沥青层之间 沥青层与水泥混凝土道面之间的粘结而洒布的沥青薄层 、 ꎮ ２􀆰１􀆰２７ 封层 ｓｅａｌ ｃｏａｔ 为封闭表面空隙 防止水分侵入而在基层上或原有道面上铺筑的具有一定厚度的沥青或沥 、 青混合料薄层 8 7 ꎮ 1 9 4 ２􀆰１􀆰２８ 沥青面层 8 ａｓｐｈａｌｔ ｍｉｘｔｕｒｅ ｃｏｕｒｓｅ 3 信 由沥青混合料摊铺碾压成型 直接承受飞机微荷载作用的结构层 当为多层结构时 自上而 、 系 ꎮ ꎬ 下可分为上面层 中面层 下面层 联 、 、 ꎮ 题 押 ２􀆰１􀆰２９ 沥青加铺层 准 ａｓｐｈａｌｔ ｃｏｎｃｒｅｔｅ ｏｖｅｒｌａｙ ｃｏｕｒｓｅ 精 ２ ２ ２ 工 􀆰 􀆰 􀆰 １ １ １ 织 􀆰 􀆰 􀆰 ３ ３ ３ 采 原 由 物 ０ １ ２ 用 有 短 ꎮ 橡 无 Ｓ 专 道 纤 Ｂ 胶 纺 用 面 维 Ｓ 防 沥 土 设 表 或 水 青 工 备 面 长 卷 碎 织 ꎬ 状 丝 材 石 物 将 况 随 封 橡 不 机 Ｓ ｎ Ｂ ｏ 层 胶 符 或 ｎ Ｓ ｗ 沥 合 定 ｍ ａ ｏ ｓ ｖ ｏ ｐ 青 使 向 ｅ ｄ ｈ ｎ ｉ ａ ｆ 和 用 排 ｉ ｌ ｇ ｅ ｔ ｅ ｄ 单 要 列 ｒ ｏ ｕ ｔ ｂ 一 求 ｅ 制 ｂ ｉ ｘ ｔ ｂ ｕ ｔ 粒 或 ｅ 成 ｉ ｍ ｌ ｒ ｅ 径 结 ｉ 的 ｃ ｎ ｈ ｏ 碎 构 ｉ ｕ 薄 ｐ ｓ 石 承 絮 ｓ ｓ ｅ ｈ 洒 载 ａ ｅ 垫 ｌ ｅ 能 ｔ ꎬ ( ｍ 力 撒 经 ａｔ 不 ) ｅ 机 ｒｉ 足 布 ａ 械 ｌｓ 时 在 结 ꎬ 道 合 在 面 、 原 上 热 有 而 黏 道 形 合 面 成 或 上 的 化 加 封 学 铺 层 黏 的 ꎮ 合 沥 而 青 成 面 的 层 土 ꎮ 以工程纤维机织物为表面增强层 工程纤维毡为胎基 聚合物改性沥青为上下浸渍涂层 ꎬ ꎬ ꎬ 聚酯膜为底面隔离膜 经复合而成的具有自粘 防水与抗裂作用的卷状材料 ꎬ 、 ꎮ ２􀆰１􀆰３３ 马歇尔稳定度 ｍａｒｓｈａｌｌ ｓｔａｂｉｌｉｔｙ 8 7 沥青混合料进行马歇尔试验时试件所能承受的最大荷1载 以千牛 计 9 ꎬ (ｋＮ) ꎮ 4 8 3 ２􀆰１􀆰３４ 动稳定度 信 ｄｙｎａｍ ｉｃ ｓｔａｂｉｌｉｔｙ 微 沥青混合料进行轮辙试 验时 变形进入稳系定期后每产生 轮辙试验轮行走的次数 以每 ꎬ 联 １ ｍｍ ꎬ 毫米次 次 计 一 ( /ｍｍ) ꎮ 唯 ２􀆰１􀆰３５ 低温弯曲破坏应变 ｂｅｎｄｉｎｇ ｆａｉｌｕｒｅ ｓｔｒａｉｎ ａｔ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ 按规定条件进行沥青混合料低温弯曲试验时 混合料试件发生弯曲破坏时的最大弯拉应变 ꎬ ꎬ 以微应变 με 计 ( ) ꎮ ２􀆰１􀆰３６ 冻融劈裂残留强度比 ｔｅｎｓｉｌｅ ｓｔｒｅｎｇｔｈ ｒａｔｉｏ 按规定条件进行沥青混合料冻融循环试验后 冻融试件抗拉强度与未冻融试件抗拉强度的 ꎬ 比值 以百分数 表示 ꎬ (％) ꎮ — ４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 术语和符号 ２ ２􀆰 ２ 符号 机场道面石油沥青 Ａ——— 苯乙烯 丁二烯 苯乙烯嵌段共聚物 ＳＢＳ——— － － 8 苯乙烯 丁二烯橡胶 丁苯橡胶 7 ＳＢＲ——— － ( ) 1 9 4 乙烯 醋酸乙烯共聚物 8 ＥＶＡ——— － 3 信 聚乙烯 微 ＰＥ——— 系 旋转薄膜烘箱试验 联 ＲＴＦＯＴ——— 题 薄膜烘箱试验 押 ＴＦＯＴ——— 准 喷洒型阴离子乳化沥青 精 ＰＡ——— Ｐ Ａ Ｓ Ａ Ｐ Ｖ Ｖ Ｐ Ｍ Ｃ Ｖ Ｃ Ｃ Ｓ Ｃ Ｔ Ｖ Ｂ Ｒ Ａ — Ａ — — — — — — — — — — — — — — — — — — — — — — — 喷 密 沥 沥 喷 沥 石 粗 洒 级 青 青 洒 青 料 集 型 配 混 稳 型 玛 的 料 阳 沥 合 定 改 蹄 磨 骨 离 青 料 碎 性 脂 光 架 子 混 的 石 乳 碎 值 间 乳 合 空 混 化 石 隙 化 料 隙 ( 合 沥 混 率 ％ 沥 率 料 青 合 ) 青 ( ( 料 ％ ％ ) ) ＶＭＡ 沥青混合料矿料间隙率 ——— (％) ＶＦＡ 压实沥青混合料的沥青饱和度 ——— (％) ＭＳ 马歇尔稳定度 ——— (ｋＮ) 8 ＦＬ 马歇 尔试验的流值 7 1 ——— (０􀆰１ｍｍ) 9 4 ＯＡＣ 沥青混合料的最佳沥青用量 8 ——— (％) 信 3 ＤＳ 沥青混合料轮辙试验的动稳定度 次微 ——— 系( /ｍｍ) ＴＳＲ 冻融劈裂抗拉强 度比 联 ——— (％) 一 唯 — ５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ３ 施工测量 8 7 ３􀆰 １ 一般规9定1 4 8 3 信 微 系 ３􀆰１􀆰１ 施工测量应以建设单位提供的机场联统一平面 高程控制 网 点及其成果作为控制 、 ( ) 题 基准 押 ꎮ 准 精 ３􀆰１􀆰２ 施工测量前 施工单位应对建设单位提供的平面 高程控制 网 点及其成果进行复测 ３ 检 并 据 􀆰 １ 、 查 由 􀆰 ３ ꎮ 图 施 纸 工 复 和 单 测 计 位 检 算 妥 查 结 善 合 果 保 ꎬ 格 等 护 后 ꎮ ) ꎬ 工 按 施 程 工 工 竣 程 单 工 项 位 后 目 ３ 正 􀆰 ꎬ 分 式 ２ 类 施 接 装 工 施 管 册 单 建 工 ꎬ 位 设 作 应 控 单 为 将 制 位 工 所 提 测 程 有 、 供 竣 量 测 的 工 量 平 资 成 面 料 果 、 的 资 高 ( 附 料 程 件 ) 控 ( ꎮ 含 制 竣 ( 工 网 测 ) 量 点 资 等 料 成 、 果 数 ꎬ ３􀆰２􀆰１ 施工测量控制点标石的埋设 应根据施工需要而定 埋设位置应通视和净空条件良好 ꎬ ꎬ ꎬ 无明显电磁 干扰 便于 接收机 激光发射器 全站仪和水准仪等测量仪器的架设观测 控 ꎬ ＧＮＳＳ 、 、 ꎮ 制点标石应不影响飞行安全 且能永久保存 可在跑道两端8 中心延长线上 距跑道端安全区边 7 ꎬ ꎬ 1 ꎬ 9 线以外 处埋设 全机场 或机场跑道附近 应有4 个永久性测量控制点 8 ２００ｍ ꎬ ( ) 3 ４~５ ꎮ 信 ３􀆰２􀆰２ 施工测量控制点标石 应采用永久性微的混凝土标石 标石的顶面不小于 ꎬ 系 ꎬ １５０ ｍｍ× 底面不小于 埋设联深度应大于 寒冷地区根据当地气象资料 １５０ｍｍꎬ ２５０ ｍｍ×２ ５０ ｍｍꎻ 一 ８００ ｍｍꎬ ꎬ 标石底部应埋设于最大冰冻线以下 唯 且标石顶面高度高出完工后场地标高 ２ ００ ｍｍꎬ ５０ ｍｍ~ １００ｍｍꎮ ３􀆰２􀆰３ 平面控制测量与高程控制测量应符合下列要求 : 平面控制网与高程控制网的布设 可利用复测合格的机场统一平面 高程控制 网 点 １ ꎬ 、 ( ) 为控制基准进行 平面控制测量可采用 卫星定位 导线测量 边角组合测量等方法测定 ꎮ ＧＮＳＳ 、 、 ꎬ 高程控制测量应采用水准测量方法测定 ꎮ 平面控制网与高程控制网的布设 必须利用 个以上的控制点作为起算数据 并应布设 ２ ꎬ ２ ꎬ — ６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 施工测量 ３ 成附合或者闭合网形 ꎮ ３􀆰２􀆰４ 如果机场统一的测量控制 网 点损坏严重 不能控制施工区域 则应由原测量单位负 ( ) ꎬ ꎬ 责恢复机场统一的控制 网 点 并将恢复后的统一控制网提交给建设单位 建设单位组织人 ( ) ꎬ ꎮ 员对恢复后的统一控制网进行验收 通过验收后将合格的成果提供施工方使用 ꎬ ꎮ ３􀆰 ３ 测量精度8 7 1 9 4 8 3 信 微 ３􀆰３􀆰１ 平面控制测量应符合下列要求 : 系 施工控制网点的测量要求 应符合联 中一级卫星定位测量的各项规定 其技术 １ ꎬ 题ＧＢ ５００２６ ꎬ 要求见表 规范中关于一级导线押测量的各项规定 其技术要求见表 ３􀆰３􀆰１￣１ꎮ 准 ꎬ ３􀆰３􀆰１￣２ꎮ 施工放线定位测量的要求精应符合 中二级卫星定位测量的各项规定 其技术 要 二 等 一 求 级 级 级 ２ 见 表 平 ３ 􀆰 均 ３ 􀆰 边 １ ０ 长 ￣ １ 􀆰 １ ５ ꎮ ( ｋ 规 ｍ ) 范 中 二 表 级 固 ３ 􀆰 定 导 ( ３ ≤ ≤ 􀆰 ｍ 误 １ ꎬ 线 ｍ １ １ ￣ ０ ０ １ 差 ) 测 Ａ 卫 量 星 的 定 各 Ｇ 位 比 项 Ｂ 测 例 规 ５ ( 量 ０ ｍ 误 定 ０ 控 ≤ ≤ ｍ ２ 差 / ２ ４ 制 ６ ꎬ ｋ ０ ０ 系 ｍ 网 其 ) 数 的 技 Ｂ 主 术 要 要 技 边 求 术 约 长 ≤ ≤ 要 见 束 相 １ １ 求 表 / / 点 对 ４ ２ ０ ０ 间 中 ３ ０ ０ 􀆰 ０ ０ 的 误 ０ ０ ３􀆰 差 １￣２ꎮ 最弱 约 ≤ ≤ 边 束 １ １ 相 / / 平 ２ １ ꎬ 对 ０ ０ 差 ０ ０ 中 ０ ０ 后 ０ ０ 误差 表３􀆰３􀆰１ ２ 导线测量的主要技术要求 ￣ 导 线 平均 测角 测距 测回数 方位角 导线全长 测距相对 等级 长度 边长 中误差 中误差 闭合差 相对 中误差 8 7级仪器 级仪器 闭合差 (ｋｍ) (ｋｍ) (″) (ｍｍ) 1２″ ６″ (″) 9 4 一级 3 8 ｎ ４ ０􀆰５ ５ １５ １/信３００００ ２ ４ １０ １/１５０００ 微 二级 ２􀆰４ ０􀆰２５ ８ １５ 系１/１４０００ １ ３ １６ ｎ １/１００００ 联 注 ｎ为测站数 : ꎮ 一 唯 对有条件的工程项目 可利用 测量技术布设平面控制点 具体要求应符合 ３ ꎬ ＲＴＫ ꎮ ＣＨ/Ｔ 中对 平面控制点测量的规定 见表 ２００９ ＲＴＫ ꎬ ３􀆰３􀆰１￣３ꎮ 利用 测量方法布设控制点时 点位选择要求按 执行 ＲＴＫ ꎬ ＧＢ/Ｔ １８３１４ ꎮ — ７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 表３􀆰３􀆰１ ３ ＲＴＫ平面控制点测量主要技术要求 ￣ 相邻点间平均 点位中误差 边长相对 与基准站间 等级 观测次数 起算点等级 边长 中误差 距离 (ｍ) (ｃｍ) (ｋｍ) 一级 四等及以上 ５００ ≤±５ ≤１/２００００ ≤５ ≥４ 二级 一级及以上 ３００ ≤±５ ≤１/１００００ ≤8 ５ ≥３ 7 注 点位中误差指控制点相对于最近基准站的误差 1 : １ ꎮ 9 4 采用单基准站 测量一级控制点需至少更换一次基准站8进行观测 每站观测次数不少于 次 ２ ＲＴＫ 信 3 ꎬ ２ ꎮ 采用网络 测量各级控制点可不受流动站到基微准站距离的限制 但应在网络有效服务范围内 ３ ＲＴＫ ꎬ ꎮ 系 相邻点间距离宜不小于该等级平均边长的 ４ １联/２ꎮ 题 押 准 ３􀆰３􀆰２ 高程控制测量应符合下列要求 精: 二 等 等 级 １ ２ 施 工 每 高 中 工 程 ( ｍ 千 差 误 ２ 控 点 ｍ 米 全 差 ) 制 高 网 程 点 测 ( 路 长 ｋ — 的 量 ｍ 线 度 ) 高 应 程 符 水 测 合 型 Ｄ 准 Ｓ 量 号 Ｇ １ 仪 表 Ｂ 应 ３ ５ 符 􀆰 ０ ３ 水 ０ 合 􀆰 铟 ２ ２ 准 ６ 瓦 Ｇ 尺 中 水 Ｂ 三 准 ５０ 与 测 等 往 ０ 已 ２ 量 水 返 ６ 知 的 各 中 准 点 主 一 二 的 联 要 观 次 等 规 测 技 测 水 定 术 次 要 ꎬ 准 往 附 数 求 其 的 返 合 各 或 技 规 一 环 术 定 次 线 ꎬ 要 其 求 平 技 见 地 术 表 往 ４ ( 要 返 Ｌ ３ 环 ｍ 􀆰 较 求 ｍ ３ 线 􀆰 ) 差 见 闭 ２ 、 ꎮ 山 表 合 附 地 差 ３ 合 􀆰 — ( 或 ３ ｍ 􀆰２ ｍ ꎮ ) 铟瓦 往一次 三等 ＤＳ１ 往返各一次 Ｌ ｎ ６ ≤５０ 双面 往返各一次 １２ ４ ＤＳ３ 注 结 点之间或结点与高级点之间 其路线的长度应不大于表中规定的 倍 : １ ꎬ ０􀆰７ ꎮ Ｌ为往返测段 附合或环线的水准路线长度 ｎ为测站数 8 ２ 、 (ｋｍ)ꎬ 7ꎮ 1 数字水准仪测 量的技术要求和同等级的光学水准仪相同 9 ３ ꎮ 4 8 3 信 微 各施工点的高程精度 用水准仪直接后视系控制桩检测 不得两次转点引测 道面工程高程 ３ ꎬ ꎬ 联 误差不大于 一 ±２ｍｍꎮ 唯 ３􀆰 ４ 沥青道面施工的工程测量 ３􀆰４􀆰１ 放线定位测量应符合下列要求 : 测设道面中心线 对于跑道还应加测道面边线 宜每 布设一个满足道面高 １ ꎬ ꎬ １００ｍ~１５０ ｍ 程精度要求的施工控制点 ꎻ — ８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 施工测量 ３ 结合现代卫星定位技术和沥青混凝土摊铺机液压控制技术 在符合本规范第 条的 ２ ꎬ ３􀆰３􀆰２ 要求下 可采用无桩 数字化施工等先进技术手段辅助控制沥青混凝土摊铺机高程 ꎬ ３Ｄ ꎮ ３􀆰４􀆰２ 在铺筑沥青道面前 根据本规范第 条所设置的施工控制点测量各个灯具的中心点 ꎬ ３􀆰４􀆰１ 位置 可按三级导线测量的各项规定测设 当沥青道面施工完毕后 用 全站仪等仪器进 ꎬ ꎮ ꎬ ＧＮＳＳ、 行灯位复位测量 新安装灯位应在其原有中心位置 ꎬ ꎮ 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 7 1 9 4 8 3 信 微 系 联 一 唯 — ９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ４ 材 料 8 7 ４􀆰 １ 一般规9定1 4 8 3 信 微 系 ４􀆰１􀆰１ 道面使用的沥青 矿料和外掺剂等联各种原材料 必须具有出厂 场 合格证或质保书 、 ꎬ ( ) ꎬ 题 进口材料应提供海关商检合格证明 押 ꎮ 准 ４􀆰１􀆰２ 材料进入现场应按规定要求精进行检验并登记 签发材料验收单 验收单应包括产地 品 ４ ４ ４ ４ 种 可 方 􀆰 􀆰 􀆰 􀆰 １ １ １ １ 、 使 法 􀆰 􀆰 􀆰 􀆰 ３ ４ ５ ６ 规 ꎬ 用 格 以 成 道 矿 使 、 及 品 面 料 用 数 与 改 使 选 现 量 健 性 用 择 场 、 康 沥 的 应 改 质 、 青 各 遵 性 环 量 应 种 循 沥 、 保 提 材 就 青 日 、 供 料 地 的 期 安 产 运 取 工 等 全 品 至 材 程 ꎮ 等 的 ꎬ 现 的 有 名 应 场 原 关 称 针 后 则 的 、 ꎮ 对 必 资 不 须 代 料 同 取 号 ꎮ 的 样 、 进 原 标 行 材 ꎬ 号 质 料 、 量 进 成 检 行 分 验 配 、 ꎬ 方 质 经 优 量 检 化 检 验 设 ꎮ 验 合 计 单 格 ꎬ ꎬ 后 并 运 方 经 输 可 检 、 使 测 贮 用 合 存 ꎮ 格 、 后 使 、 方 用 ꎮ ４􀆰 ２ 气候分区 8 7 1 9 4 8 ４􀆰２􀆰１ 机场沥青道面 使用性能的气候分区以高温指3标 低温指标 太阳辐射量作为分区标准 信 、 、 ꎬ 微 具体划分见表 至表 系 ４􀆰２􀆰１￣１ ４􀆰２􀆰１￣３ꎮ 联 一 唯 表４􀆰２􀆰１ １ 高温分区标准 ￣ 气候分区 最热月日最高气温的平均值Ｔ (℃) 夏炎热区 Ｔ >３０ 夏热区 Ｔ ２０< ≤３０ 夏凉区 Ｔ ≤２０ — １０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 表４􀆰２􀆰１ ２ 低温分区标准 ￣ 气候分区 可靠度的冬季极端日最低气温Ｔ ９９％ (℃) 冬严寒区 Ｔ ≤－３７ 冬寒区 Ｔ －３７< ≤－２１􀆰５ 冬冷区 Ｔ 8 － ２１􀆰５< ≤－９ 冬温区 7 Ｔ 9 1 >－９ 4 8 3 信 表４􀆰２􀆰１ ３ 太阳辐射量划分标准 ￣ 微 系 气候分区 联 平均日太阳辐射强度幅值Ｒ ２ 题 (Ｗ/ｍ ) 太阳辐射极强烈区 押 Ｒ 准 ≥８３０ 太阳辐射强烈区 精 Ｒ ６８０≤ <８３０ ４ 【 􀆰 条 ２ 􀆰 文 ２ 说 机 明 太 场 】 阳 辐 沥 本 射 青 次 极 道 修 航 一 面 空 订 般 采 交 参 区 通 用 照 量 的 Ｍ 沥 Ｈ 青 / 表 Ｔ 类 ５ ４􀆰 ０ 型 ２ １ 􀆰 ０ 宜 ２ — 根 ２ 各 ０ 据 气 １７ 航 候 的 分 空 气 区 交 候 适 通 用 分 量 的 区 等 沥 ꎬ 沥 级 青 青 增 标 及 结 Ｒ 加 号 所 < 合 了 ６ 在 ８ 料 ０ 太 地 阳 气 辐 候 射 分 强 区 度 按 分 表 区 ４ 标 􀆰２ 准 􀆰２ ꎮ 确定 ꎮ 气候分区 改性沥青 等级 石油沥青 改性沥青等级要求 用于改性的基质沥青等级要求 ＳＢＳ 重 夏炎热 冬严寒 夏热 — 冬严寒 中 Ａ￣９０ꎬ Ａ￣７０ 8 — 7 夏 夏 炎 热 热 — — 冬 冬 寒 寒 轻 Ａ￣１１０ꎬ Ａ￣９０ 3 Ｉ 8 ￣Ｂ 4 9ꎬ1Ｉ￣Ｃ Ａ￣１１０ꎬ Ａ￣９０ 信 重 微 夏炎热 — 冬冷 中 Ａ￣７０ꎬ Ａ￣５０ 系 夏炎热 冬温 联 — 夏热 冬冷 一 Ｉ￣Ｃꎬ Ｉ￣Ｄ Ａ￣９０ꎬ Ａ￣７０ — 夏热 — 冬温 轻 Ａ￣９ ０ꎬ Ａ 唯 ￣７０ 重 中 Ａ￣１１０ꎬ Ａ￣９０ Ｉ￣Ｂꎬ Ｉ￣Ｃ 夏凉 冬寒 — Ａ￣１３０ꎬ Ａ￣１１０ 轻 Ａ￣１３０ꎬ Ａ￣１１０ Ｉ￣Ａꎬ Ｉ￣Ｂ 【条文说明】 航空交通量等级根据 — 确定ꎮ ＭＨ/Ｔ ５０１０ ２０１７ — １１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ４􀆰 ３ 沥青 ４􀆰３􀆰１ 机场沥青道面施工应采用机场道面石油沥青 其技术要求应符合表 的规定 ꎬ ４􀆰３􀆰１ ꎮ 8 表４􀆰３􀆰１ 石油沥青技术7要求 1 9 4 8 项目 3 试验方法 Ａ￣１３０信Ａ￣１１０ Ａ￣９０ Ａ￣７０ Ａ￣５０ 微 针入度 系 ＪＴＧ Ｅ２０ (２５℃ꎬ １００ｇꎬ ５ｓ) (０􀆰１ｍｍ) 联１２０~１４０ １００~１２０ ８０~１００ ６０~８０ ４０~６０ Ｔ０６０４ 题 押 延度 不小于 准 ＪＴＧ Ｅ２０ (１０℃ꎬ ５ｃｍ/ｍｉｎ)ꎬ (ｃｍ) ５０ ５０ ５０ ５０ ４０ 精 Ｔ０６０５ 延 度 软 含 化 ( 蜡 闪 １ 点 量 ５ 点 ℃ ( ( ( ꎬ 环 蒸 Ｃ ５ Ｏ 球 馏 ｃ Ｃ ｍ ) 法 法 / ꎬ ｍ ) ) 不 ｉ ꎬ ꎬ ｎ ) 小 不 不 ꎬ 于 小 大 不 于 于 小 ( ℃ 于 ( ( ) ℃ ％ ( ) ) ｃｍ) ４０ ２３０ ４３ １００ ２􀆰２ ２ ４ ４ ５ ５ ４６ ２６０ ４ ８ ９ ０ Ｊ Ｊ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｇ Ｇ Ｇ Ｇ ０ ０ ０ ０ ６ ６ ６ ６ Ｅ Ｅ Ｅ Ｅ ０ ０ １ １ ５ ６ １ ５ ２ ２ ２ ２ ０ ０ ０ ０ 溶解度 三氯乙烯 不小于 ＪＴＧ Ｅ２０ ( )ꎬ (％) ９９􀆰０ Ｔ０６０７ 动力粘度 不小于 ＪＴＧ Ｅ２０ ６０℃ ꎬ (Ｐａ􀅰ｓ) ６０ １２０ １６０ １８０ ２００ Ｔ０６２０ 8 7 1 运动粘度 不大于 4 9 ＪＴＧ Ｅ２０ １３５℃ ꎬ (Ｐａ􀅰ｓ) 8 ３ 3 Ｔ０６２５/Ｔ０６１９ 信 微 密度 ３ 系 实测 ＪＴＧ Ｅ２０ (１５℃) (ｇ/ｃｍ ) 联 Ｔ０６０３ 一 唯 质量变化 ＪＴＧ Ｅ２０ (％) ±０􀆰８ Ｔ０６１０/Ｔ０６０９ 旋转薄膜 针入度比 不小于 ＪＴＧ Ｅ２０ ꎬ (％) ５４ ５５ ５７ ６１ ６３ (ＲＴＦＯＴ) Ｔ０６０４ 或者薄膜 延度 不小于 (ＴＦＯＴ) (１０℃ꎬ ５ｃｍ/ｍｉｎ)ꎬ ＪＴＧ Ｅ２０ 加热试验 １２ １０ ８ ６ ４ (ｃｍ) Ｔ０６０５ 延度 不小于 (１５℃ꎬ ５ｃｍ/ｍｉｎ)ꎬ ＪＴＧ Ｅ２０ ３５ ３０ ２０ １５ １０ (ｃｍ) Ｔ０６０５ — １２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 【条文说明】 根据实际施工经验ꎬ 机场道面几乎全部采用机场道面石油沥青ꎬ 因此本次修订取消 对重交通道路石油沥青的技术要求ꎬ 并以 表示机场道面石油沥青ꎮ Ａ 结合机场道面的技术特点和实际工程经验ꎬ 增加了 运动粘度指标以保证沥青混合料具 １３５℃ 有良好的施工和易性ꎮ ４􀆰３􀆰２ 改性沥青技术要求应符合表 的规定 用于改性的基质沥青应采用机场道面石油 ４􀆰３􀆰２ ꎮ 沥青 ꎮ 8 7 1 9 4 表４􀆰３􀆰２ 改性沥青8技术要求 3 信 类 类 微类 类 类 类 ＳＢＳ (Ⅰ ) Ｓ系ＢＲ (Ⅱ ) ＥＶＡ、 ＰＥ (Ⅲ ) 项目 试验方法 联 Ⅰ￣Ａ Ⅰ￣Ｂ Ⅰ￣Ｃ Ⅰ题￣Ｄ Ⅱ￣Ａ Ⅱ￣Ｂ Ⅱ￣Ｃ Ⅲ￣Ａ Ⅲ￣Ｂ Ⅲ￣Ｃ Ⅲ￣Ｄ 押 针入度 准 (２５℃ꎬ １００ ｇꎬ ８０~ ６０~ ４０~ ８０~ ６０~ ６０~ ４０~ ３０~ ＪＴＧ Ｅ２０ >１００ 精 >１００ >８０ ５ｓ) (０􀆰１ｍｍ) １００ ８０ ６０ １００ ８０ ８０ ６０ ４０ Ｔ０６０４ １ 软 延 不 闪 贮 于 ３ ５ 化 小 点 存 度 ℃ ( ꎬ 点 于 稳 ℃ 运 ( 不 定 ) ５ ( ( 动 ℃ 小 性 环 ｃ ｍ 粘 ꎬ 于 试 球 ) 度 ５ 验 法 ( ｃ ꎬ ｍ ℃ ) 不 ꎬ / ) ｍ 大 不 ｉ ｎ ) 于 小 ꎬ ５ ４ ５ ０ 软 化 ６ ３ ０ ５ 点 差 ６ ２ ≤ ５ ５ ２℃ ７ ２ ５ ０ ４ ６ ５ ０ ４ ５ — ８ ０ ２ ３ ３０ ５ ４ ２ ０ 无 ５０ 改性剂 ５２ 明 — 显析 ５６ 出或凝 ６０ 聚 Ｊ Ｊ Ｊ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｇ Ｇ Ｇ Ｇ Ｇ ０ ０ ０ ０ ６ ６ ６ ６ Ｅ Ｅ Ｅ Ｅ Ｅ ０ ０ １ ６ ６ ５ １ １ ２ ２ ２ ２ ２ ０ ０ ０ ０ ０ (Ｐａ􀅰ｓ) Ｔ０６２５/Ｔ０６１９ 弹性回复 不小 ２５℃ꎬ ＪＴＧ Ｅ２０ 于 ６０ ６５ ７０ ７５ — — (％) Ｔ０６６２ 粘韧性 不 小于 ꎬ 实测 ＪＴＧ Ｅ２０ (Ｎ􀅰ｍ) ５􀆰０ 8 — Ｔ０６２４ 7 1 9 韧性 不小于 实测 4 ＪＴＧ Ｅ２０ ꎬ (Ｎ􀅰ｍ) 信 ２􀆰５ 3 8 — Ｔ０６２４ 微 密度 ３ 系 实测 ＪＴＧ Ｅ２０ １５℃ (ｇ/ｃｍ ) 联 Ｔ０６０３ 质量变化 一 唯 ＪＴＧ Ｅ２０ ±０􀆰８ 旋转薄膜 (％) Ｔ０６１０/Ｔ０６０９ 针入度比 (ＲＴＦＯＴ) ꎬ ＪＴＧ Ｅ２０ 或者薄膜 不小于 ５０ ５５ ６０ ６５ ５０ ５５ ６０ ５０ ５５ ５８ ６０ (％) Ｔ０６０４ (ＴＦＯＴ) 延度 加热试验 (５℃ꎬ ＪＴＧ Ｅ２０ ５ｃｍ/ｍｉｎ)ꎬ ３０ ２５ ２０ １５ ３０ ２０ １０ — — — — 不小于 Ｔ０６０５ (ｃｍ) 注 运动粘度 若在不改变改性沥青物理力学性质并符合安全条件的温度下易于泵送和拌和 或经证明适当提高泵 : １３５℃ ꎬ ꎬ 送和拌和温度时能保证改性沥青的质量 且容易施工 可不要求测定 ꎬ ꎬ ꎮ — １３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 【条文说明】 根据机场道面工程积累的实践经验ꎬ 改性沥青应采用与同一工程所用的机场道面石 油沥青相同的沥青进行改性ꎬ 以确保改性沥青的技术性能ꎮ 参照 — ꎬ 本次修订对改性沥青的技术指标做了以下修正: ＭＨ/Ｔ ５０１０ ２０１７ ( ) 对热塑性橡胶类 ( ) 改性沥青、 热塑性树脂类 ( 、 ) 改性沥青的软化点进 １ ＳＢＳ ＥＶＡ ＰＥ 行了调整ꎻ ( ) 采用 延度指标取代了 延度指标来评价改性沥青的低温性能ꎻ ２ ５℃ １０℃ 8 ( ) 采用 弹性恢复指标代替了 弹性恢复指标7ꎻ ３ ２５℃ １５℃ 1 9 ( ) 对改性沥青老化后的质量损失做了修正ꎻ 8 4 ４ 3 信 ( ) 增加了 运动粘度指标以保证沥青微混合料具有良好的施工和易性ꎻ ５ １３５℃ 系 ( ) 对橡胶类 ( ) 改性沥青增加了 联 粘韧性和韧性指标ꎮ ６ ＳＢＲ 题 ４􀆰３􀆰３ 用于太阳辐射极强烈或强烈区沥押青道面上面层的沥青 应按照 附录 规定 准 ꎬ ＭＨ/Ｔ ５０１０ Ｇ􀆰２ 的方法进行沥青抗紫外老化能力评精价 紫外老化试验后的残留延度比 应不小于 ４ 【 老 􀆰 条 ４ 化 􀆰 文 １ 能 说 力 液 明 ꎮ 体 】 沥 对 青 太 适 阳 用 辐 于 射 透 强 层 烈 ꎮ 区 的 沥青 ꎬ ４ 道 􀆰 面 ４ 上面 液 层 体 沥 沥 青ꎬ 青 增加了紫外老 ( 化 １５ 试 ℃ 验 ) 来评价沥青 ６０ 抗 ％ 紫 ꎮ 外 ４􀆰４􀆰２ 根据使用目的 可选用中凝 慢凝液体石油沥青 其技术要求应符合表 的规定 ꎬ 、 ꎬ ４􀆰４􀆰２ ꎮ 表４􀆰４􀆰２ 液体沥青技术要求 种类 7 8 1 试验方法 项目 ＡＬ(Ｍ)￣１ ＡＬ(Ｍ)￣２ ＡＬ(9Ｍ)￣３ ＡＬ(Ｓ)￣１ ＡＬ(Ｓ)￣２ ＡＬ(Ｓ)￣３ 4 8 3 Ｃ 信 粘度 ２５ꎬ５ (ｓ) <２０ —微 — <２０ — — ＪＴＧ Ｅ２０ Ｃ ６０ꎬ５ (ｓ) — 联 ５ 系 ~１５ １６~２５ — ５~１５ １６~２５ Ｔ０６２１ 前 ２２５℃ (％) <１０ 一 <７ <３ — — — 蒸馏 唯 前 ＪＴＧ Ｅ２０ 体积 ３１５℃ (％) < ３ ５ <２５ <１７ — — — Ｔ０６３２ 前 ３６０℃ (％) <５０ <３５ <３０ <４０ <３５ <２５ 针入度 (２５℃ꎬ １００ｇꎬ ５ｓ) ＪＴＧ Ｅ２０ １００~３００ １００~３００ １００~３００ — — — (０􀆰１ｍｍ) Ｔ０６０４ 蒸发 延度 (２５℃ꎬ ５ｃｍ/ｍｉｎ) ＪＴＧ Ｅ２０ 残留物 >６０ >６０ >６０ — — — (ｃｍ) Ｔ０６０５ 浮漂度 ＪＴＧ Ｅ２０ (５℃) (ｓ) — — — <２０ >２０ >３０ Ｔ０６３１ — １４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 续表 种类 试验方法 项目 ＡＬ(Ｍ)￣１ ＡＬ(Ｍ)￣２ ＡＬ(Ｍ)￣３ ＡＬ(Ｓ)￣１ ＡＬ(Ｓ)￣２ ＡＬ(Ｓ)￣３ 闪点 法 大于 ＪＴＧ Ｅ２０ (ＴＯＣ )ꎬ (℃) >６５ >６５ >６５ >７０ >７０ >１００ Ｔ０６３３ 8 7 含水量 不大于 1 ＪＴＧ Ｅ２０ ꎬ (％) ０􀆰２ ０􀆰２ 9０􀆰２ ２􀆰０ ２􀆰０ ２􀆰０ 8 4 Ｔ０６１２ 3 信 微 系 联 题 ４􀆰 ５ 乳押化沥青和改性乳化沥青 准 精 ４ 􀆰 ５ 􀆰 １ １ 乳 乳 阳 化 化 离 沥 沥 子 分 青 青 乳 类 化 应 的 沥 符 品 青 合 种 下 及 列 适 规 用 表 定 范 : ４ 围 􀆰５ 宜 􀆰１ 符 ￣ １ 合 品 乳 表 种 Ｐ Ｐ 化 及 Ｃ Ｃ ４ 沥 ￣ ￣ 􀆰 代 ２ ３ ５ 青 号 􀆰 的 １￣ 品 １ 的 种及 规 适 定 用 ꎮ 范围 透层 适 油 粘 用 及 层 范 基 油 围 层养生 阴离子乳化沥青 透层油及基层养生 ＰＡ￣２ 【条文说明】 本次修订根据不同种类乳化沥青的特点及其工程应用经验ꎬ 规定了阳离子乳化沥青 与阴离子乳化沥青的具体使用范围ꎮ 8 7 1 乳化沥青的 技术要求应符合表 的规定4 9 ２ ４􀆰５􀆰１￣２ 3 8ꎮ 信 微 表４􀆰５􀆰１ ２ 系乳化沥青技术要求 ￣联 一 种唯类 ＰＣ￣２ 试验方法 项目 ＰＡ￣２ ＰＣ￣３ 筛上剩余量 不大于 ＪＴＧ Ｅ２０ ꎬ (％) ０􀆰１ Ｔ０６５２ 破乳速度试验 慢裂 快裂 ＪＴＧ Ｅ２０ Ｔ０６５８ — １５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 续表 种类 ＰＣ￣２ 试验方法 项目 ＰＣ￣３ ＰＡ￣２ 沥青标准粘度计Ｃ ＪＴＧ Ｅ２０ ２５ꎬ３ (ｓ) ８~２０ Ｔ０６２１ 粘度 8 7 恩格拉粘度Ｅ 1 ＪＴＧ Ｅ２０ ２５ 8 4 9 １~６ Ｔ０６２２ 3 信 蒸发残留物含量 不小于 微 ＪＴＧ Ｅ２０ ꎬ (％) 系 ５０ ６０ Ｔ０６５１ 联 题 针入度 押 ＪＴＧ Ｅ２０ (２５℃ꎬ １００ｇꎬ ５ｓ) (０􀆰１ｍｍ) ５０~３００ ４５~１５０ 准 Ｔ０６０４ 精 蒸 贮 发 存 残 稳 留 定 物 性 与 矿 残 料 留 低 的 延 溶 温 粘 度 解 贮 附 比 度 存 性 ( 稳 ( １ ５ １ ( 三 ５ 定 裹 ｄ ｄ ℃ ꎬ ꎬ 氯 度 覆 ꎬ 不 不 乙 面 ５ 大 大 烯 积 ｃ ｍ 于 于 ) ) / ꎬ ꎬ ｍ ( ( 不 ｉ 不 ｎ ％ ％ ) 小 ) ) 小 ꎬ 于 于 不小 (％ 于 ) (％) ５ 无 ０ 粗颗 ９ ２ ７ 粒 ５ １ / 􀆰 ３ ５ 或结 ６ 块 ０ Ｊ Ｊ Ｊ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｇ Ｇ Ｇ Ｇ Ｇ ０ ０ ０ ０ ６ ６ ６ ６ Ｅ Ｅ Ｅ Ｅ Ｅ ０ ０ ５ ５ ５ ７ ５ ４ ２ ２ ２ ２ ２ ０ ０ ０ ０ ０ (－５℃) Ｔ０６５６ 注 乳液粘度可选沥青标准粘度计或恩格拉粘度计的一种进行测定 Ｃ 表示测试温度 粘度计孔径 Ｅ : １ ꎬ ２５ꎬ３ ２５℃、 ３ｍｍꎬ ２５ 表示在 时测定 ２５℃ ꎮ 贮存稳 定性一般用 的 如时间紧迫也可用 的稳定性 ２ ５ｄ ꎬ １ｄ ꎮ 8 7 1 9 4 8 【条文说明】 由于直接 喷洒型阴离子乳化沥青破乳速3度偏慢ꎬ 且存在表面电荷排斥等问题ꎬ 往往 信 造成最后的粘结效果较差ꎬ 所以本规范规定采用微快裂型阳离子乳化沥青作为粘层油ꎮ 系 为保证乳化沥青中沥青含 量ꎬ 确保层间联粘结效果ꎬ 本次修订规定 型、 型乳化沥青 一 ＰＣ￣２ ＰＡ￣２ 蒸发残留物含量不小于 ꎬ 型乳唯化沥青的蒸发残留物含量不小于 ꎮ ５０％ ＰＣ￣３ ６０％ 为了与现行其他相关规范统一标准ꎬ 以使延度检测指标更具代表性ꎬ 本次修订采用 残 １５℃ 留延度比代替了原规范 残留延度比ꎮ ２５℃ 乳化用石油沥青宜采用与道面所用相同的石油沥青进行乳化 ３ ꎮ ４􀆰５􀆰２ 改性乳化沥青应符合下列规定 : 改性乳化沥青可用于粘层 封层 １ 、 ꎻ 改性乳化沥青质量应符合表 的技术要求 ２ ４􀆰５􀆰２ ꎮ — １６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 表４􀆰５􀆰２ 改性乳化沥青技术要求 品种及代号 试验项目 试验方法 ＰＣＲ 破乳速度 快裂或中裂 ＪＴＧ Ｅ２０ 8 Ｔ０６５８ 7 1 粒子电荷 9 阳离子 ＪＴＧ Ｅ２０ 4 (＋) 3 8 Ｔ０６５３ 信 筛上剩余量 不大于 微 ＪＴＧ Ｅ２０ (１􀆰１８ｍｍ)ꎬ (％系) ０􀆰１ Ｔ０６５２ 联 恩格拉粘度题Ｅ ＪＴＧ Ｅ２０ 押２５ １~１０ Ｔ０６２２ 粘度 准 精 沥青标准粘度Ｃ ＪＴＧ Ｅ２０ 蒸 发 残 留 物 延 针 度 入 度 ( ５ ( ℃ 软 ２ 含 ꎬ 化 ５ ℃ 量 ５ 点 ꎬ ꎬ ｃ ꎬ ｍ １ 不 / 不 ０ ｍ ０ 小 小 ｉ ｇ ｎ 于 ꎬ ) 于 ꎬ ２ ５ ５ ( ꎬ ｓ 不 ( ％ ３ ) ℃ ( 小 ) ( ｓ ) ) 于 ０􀆰１ ( ｍ ｃ ｍ ｍ ) ) ４ ８ ０ ~ ~ ５ ２ ５ ０ ０ ０ ２ １ ５ ２０ Ｊ Ｊ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｇ Ｇ Ｇ Ｇ ０ ０ ０ ０ ０ ６ ６ ６ ６ ６ Ｅ Ｅ Ｅ Ｅ ０ ０ ５ ０ ２ ６ ５ １ ４ １ ２ ２ ２ ２ ０ ０ ０ ０ 溶解度 三氯乙烯 不小于 ＪＴＧ Ｅ２０ ( )ꎬ (％) ９７􀆰５ Ｔ０６０７ 与矿料的粘附性 裹覆面积 不小于 ＪＴＧ Ｅ２０ ( )ꎬ ２/３ Ｔ０６５４ 不大于 8 ＪＴＧ Ｅ２０ １ｄꎬ (％) 1 7 １ 贮存稳定性 9 Ｔ０６５５ 4 8 不大于 信 3 ＪＴＧ Ｅ２０ ５ｄꎬ (％) ５ 微 Ｔ０６５５ 注 破乳速度 与集料粘附 性 拌和试验与所使用的系石料品种有关 工程上 施工质量检验时应采用实际的石料试验 : １ 、 、 联 ꎮ ꎬ ꎬ 仅进行产品质量评定时 可不 对这些指标一提出要求 ꎬ ꎮ 唯 ２ 贮存稳定性根据施工实际情况选择试 验 天数 ꎬ 通常采用 ５ｄꎬ 乳液生产后能在第二天使用完时也可选用 １ｄꎮ 个别 情况下 改性乳化沥青 的贮存稳定性难以满足要求 如果经搅拌后能够达到均匀一致并不影响正常使用 此时 ꎬ ５ｄ ꎬ ꎬ 要求改性乳化沥青运至工地后存放在附有搅拌装置的贮存罐内 并不断地进行搅拌 否则不准使用 ꎬ ꎬ ꎮ 【条文说明】 改性乳化沥青是以乳液状的高分子聚合物或者是以高分子聚合物改性沥青进行乳化 所得的产品ꎬ 它既保留了乳化沥青的特点ꎬ 又具备改性材料的特性ꎬ 因具有施工简便、 不需加 热、 节能减排、 安全环保等一系列的优点而被广泛应用于粘层、 封层、 微表处等方面ꎮ 改性乳 — １７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 化沥青分为 、 两种类型ꎬ 是喷洒用阳离子改性乳化沥青ꎬ 主要适用于粘层、 封层ꎻ ＰＣＲ ＢＣＲ ＰＣＲ 是拌和用阳离子改性乳化沥青ꎬ 主要适用于微表处ꎮ ＢＣＲ 参照 «公路沥青路面施工技术规范» ( ) 中对改性乳化沥青的技术要求ꎬ 结合机场 ＪＴＧ Ｆ４０ 道面的使用特点与技术要求ꎬ 对机场用改性乳化沥青技术指标做了相关规定ꎮ ４􀆰 ６ 橡胶沥青 8 7 1 9 4 8 3 信 ４􀆰６􀆰１ 橡胶粉应选用废旧轮胎在常温状态下研微磨粉碎加工而成 且宜选择斜交胎胶粉或天然胶 ꎬ 系 含量较高的废旧轮胎加工而成的橡胶粉 橡联胶粉技术要求应符合表 的规定 ꎮ ４􀆰６􀆰１ ꎮ 题 押 准 表４􀆰６􀆰１ 橡胶粉技术要求 精 天 丙 炭 然 金 酮 水 灰 黑 橡 属 抽 分 分 含 胶 含 出 粒 ꎬ ꎬ 量 含 量 物 径 不 不 ꎬ 量 项 ꎬ ꎬ 不 大 大 目 ( 小 不 不 小 于 于 目 于 大 小 于 ) ( ( 于 ( 于 ％ ％ ( ％ ) ) ( ％ ) ％ ) ) 技 ２ 术 ０ ０ １ ２ 􀆰 ~ １ ８ ６ ８ ０ 要 ６ ３ ０ 求 Ｇ Ｇ Ｇ Ｂ Ｇ Ｇ 试 Ｂ Ｂ Ｊ / Ｂ Ｂ Ｔ Ｔ / / 验 / / / Ｔ Ｔ Ｔ Ｔ Ｔ １ 方 ４ １ １ ４ ３ ７ ８ ９ ９ ４ ５ ９ 法 ３ ２ ２ ９ １ ７ ７ ０ ０ ８ ６ 􀆰 ８ ８ １ ꎬ (％) ３０ ＧＢ/Ｔ１３２４９ 橡 胶烃含量 不小于 ꎬ (％) ４８ ＧＢ/Ｔ１４８３７ 纤维 含量 小于 ꎬ (％) １ ＧＢ/Ｔ１９２０８ 8 7 1 9 ４􀆰６􀆰２ 橡胶粉应存储在干燥 通风的仓库中 并采取4有效的防淋 防潮及消防措施 其现场储 8 、 ꎬ 3 、 ꎬ 信 存时间不宜超过 １８０ｄꎮ 微 系 ４􀆰６􀆰３ 橡胶沥青应采用专用设 备现场制备联橡胶粉与沥青混合后 其反应时间应不少于 一ꎬ ꎬ ４５ｍｉｎꎮ 唯 ４􀆰６􀆰４ 橡胶沥青中橡胶粉的掺量应 通过试验确定 其外掺掺量宜为沥青质量的 ꎬ １５％~２５％ꎮ ４􀆰６􀆰５ 橡胶沥青质量应符合表 的技术要求 ４􀆰６􀆰５ ꎮ — １８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 表４􀆰６􀆰５ 橡胶沥青技术要求 项目 技术要求 试验方法 运动粘度 ＪＴＧ Ｅ２０ １８０℃ (Ｐａ􀅰ｓ) １􀆰５~４􀆰０ Ｔ０６２５ 针入度 ＪＴＧ Ｅ２０ (２５℃ꎬ １００ｇꎬ ５ｓ) (０􀆰１ｍｍ) 7 8 ４０~８０ Ｔ０６０４ 1 9 软化点 环球法 大于 4 ＪＴＧ Ｅ２０ ( )ꎬ (℃) 3 8 ４７ 信 Ｔ０６０６ 微 弹性恢复 大于 系 ＪＴＧ Ｅ２０ ꎬ (％) ５５ 联 Ｔ０６６２ 题 质量损失 押小于 ＪＴＧ Ｅ２０ 旋转薄膜 ꎬ (％) ０􀆰４ 准 Ｔ０６０９/Ｔ０６１０ 或者薄膜 (ＲＴＦＯＴ) 精 ４ 得 􀆰 ６ 超 􀆰 ( ６ 过 Ｔ Ｆ ３ Ｏ 橡 Ｔ ｄ ) 胶 ꎮ 加 沥 热 青 试 宜 验 当 天 生 产 ２ ４ ５ 􀆰 并 ℃ ７ 针 使 入 用 湖 度 ꎮ 比 沥 如 ꎬ 遇 大 青 特 于 Ｓ 殊 ( Ｂ ％ 情 Ｓ ) 况 复 ꎬ 合 宜在 改 １ 性 ４ ８ ０ ０ ℃ 沥 ~ 青 １４５℃ 温度下存 ＪＴ Ｔ 放 Ｇ ０６ Ｅ ꎬ ０４ ２０ 且存放不 ４􀆰７ 􀆰１ 复合改性沥青中 改性沥青和湖沥青掺配质量比应根据试验确定 ꎬ ＳＢＳ ꎮ ４􀆰７􀆰２ 湖 沥青技术要求应符合表 的规定 ４􀆰７􀆰２ ꎮ 8 7 表４􀆰７􀆰２ 湖沥青技术要1求 9 4 8 项目 信 3 技术要求 试验方法 微 系 针入度 ＪＴＧ Ｅ２０ (２５℃ꎬ １００ｇꎬ ５ｓ) (０􀆰１ｍｍ)联 １~４ 一 Ｔ０６０４ 唯 软化点 ꎬ 不小于 (℃) ９３ ＪＴＧ Ｅ２０ Ｔ０６０６ 灰分 ＪＴＧ Ｅ２０ (％) ３３~３８ Ｔ０６１４ 密度 ３ ＪＴＧ Ｅ２０ (２５℃ꎬ ｇ/ｃｍ ) １􀆰３~１􀆰５ Ｔ０６０３ 旋转薄膜 或者薄膜 (ＲＴＦＯＴ) (ＴＦＯＴ) ＪＴＧ Ｅ２０ 加热试验后残留针入度比 不小于 ５０ ꎬ (％) Ｔ０６０９/Ｔ０６１０ — １９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ４􀆰７􀆰３ 湖沥青 复合改性沥青技术要求应符合表 的规定 ＳＢＳ ４􀆰７􀆰３ ꎮ 表４􀆰７􀆰３ 湖沥青ＳＢＳ复合改性沥青技术要求 项目 技术要求 试验方法 针入度 ＪＴＧ Ｅ２０ (２５℃ꎬ １００ｇꎬ ５ｓ) (０􀆰１ｍｍ) ３０~５０ Ｔ０６０４ 8 7 软化点 不小于 1 ＪＴＧ Ｅ２０ ꎬ (℃) 9 ８０ 4 Ｔ０６０６ 8 3 信 延度 不小于 ＪＴＧ Ｅ２０ (５℃ꎬ ５ｃｍ/ｍｉｎ)ꎬ (ｃｍ) 微 １５ 系 Ｔ０６０５ 联 弹性恢复 不小于 题 ＪＴＧ Ｅ２０ (２５℃)ꎬ (％) ８０ 押 Ｔ０６６２ 准 精 ４ ４ 增 【 􀆰 􀆰 条 ８ ８ 加 􀆰 􀆰 文 １ ２ 了 说 湖 高 高 明 沥 粘 粘 】 青 改 改 考 Ｓ 性 性 虑 Ｂ Ｓ 沥 沥 到 复 青 青 湖 合 一 技 沥 改 般 术 青 性 用 要 复 的 于 求 合 一 道 应 改 些 面 符 性 技 ４ 的 合 沥 􀆰 术 上 表 ８ 青 要 、 ４ 已 求 􀆰 中 高 ８ 在 ꎮ 􀆰 面 ２ 国 粘 的 层 内 改 规 ꎮ 多 定 性 个 ꎮ 机 沥 场 青 成功地设计、 施工与应用ꎬ 本次修订 表４􀆰８􀆰２ 高粘改性沥青技术要求 项目 技术要求 试验方法 8 7 1 针入度 不小于 4 9 ＪＴＧ Ｅ２０ (２５℃ꎬ １００ｇꎬ ５ｓ)ꎬ (０􀆰１ｍｍ) 8 ４０ 3 Ｔ０６０４ 信 微 软化点 ꎬ 不 小于 (℃) 系 ８０ ＪＴＧ Ｅ２０ 联 Ｔ０６０６ 一 延度 不小于 ＪＴＧ Ｅ２０ (５℃ꎬ ５ｃｍ/ｍｉｎ)ꎬ (唯ｃｍ) ３０ Ｔ０６０５ 闪点 不小于 ＪＴＧ Ｅ２０ ꎬ (℃) ２３０ Ｔ０６１１ 旋转薄膜 或者薄膜 (ＲＴＦＯＴ) (ＴＦＯＴ) ＪＴＧ Ｅ２０ 加热试验后的质量损失 不大于 ０􀆰２ ꎬ (％) Ｔ０６０９/Ｔ０６１０ 粘韧性 不小于 ＪＴＧ Ｅ２０ (２５℃)ꎬ (Ｎ􀅰ｍ) ２５ Ｔ０６２４ — ２０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 续表 项目 技术要求 试验方法 韧性 不小于 ＪＴＧ Ｅ２０ (２５℃)ꎬ (Ｎ􀅰ｍ) ２０ Ｔ０６２４ 动力粘度 不小于 ＪＴＧ Ｅ２０ ６０℃ ꎬ (Ｐａ􀅰ｓ) 7 8 ５００００ Ｔ０６２０ 1 9 运动粘度 不大于 4 ＪＴＧ Ｅ２０ (１７０℃)ꎬ (Ｐａ􀅰ｓ) 3 8 ３􀆰０ 信 Ｔ０６２５ 微 系 【条文说明】 考虑到高粘改性沥青在国内联机场道面上的应用情况ꎬ 增加了高粘改性沥青技术 题 要求ꎮ 押 准 精 ４ 燥 􀆰 ９ ꎮ 􀆰 １ １ 其 技 粗 粗 术 集 集 要 料 料 求 应 应 应 符 采 符 合 用 合 下 岩 表 列 石 ４ 要 破 􀆰 ９ 求 􀆰 碎 １ : ￣ 加 １ 的 工 表 规 而 ４ 定 成 􀆰９ ꎮ 􀆰 ４ 的 １ 􀆰 ￣ 碎 １ ９ 石 粗 ꎬ 集 矿 料 碎 料 技 石 术 应 要 具 求 有足够的强度和硬度 ꎬ 且清洁 、 干 技术要求 项目 试验方法 上面层 中 下面层 、 8 压 碎值 不大于 7 ＪＴＧ Ｅ４２ ꎬ (％) ２０1 ２３ 9 Ｔ０３１６ 4 8 3 洛杉矶磨耗损失 不大于 信 ＪＴＧ Ｅ４２ ꎬ (％) ２８ ３０ 微 Ｔ０３１７ 系 表观相对密度 不 小于 联 ＪＴＧ Ｅ４２ ꎬ 一 ２􀆰６ ２􀆰５ Ｔ０３０４ 唯 吸水率 不大于 ＪＴＧ Ｅ４２ ꎬ (％) ２􀆰０ ２􀆰０ Ｔ０３０７ 粘附性 水煮法 不小于 级 级 ＪＴＧ Ｅ２０ ( )ꎬ ５ ５ Ｔ０６１６ 坚固性 不大于 ＪＴＧ Ｅ４２ ꎬ (％) １０ １２ Ｔ０３１４ — ２１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 续表 技术要求 项目 试验方法 上面层 中 下面层 、 针片状颗粒含量 不大于 ꎬ (％) １２ １５ 其中粒径大于 的含量 不大于 ＪＴＧ Ｅ４２ ９􀆰５ｍｍ ꎬ (％) １０ 8 １２ 其中粒径小于 的含量 不大于 7 Ｔ０３１２ ９􀆰５ｍｍ ꎬ (％) １５1 １８ 9 4 8 3 水洗法 颗粒含量 不大于 信 ＪＴＧ Ｅ４２ <０􀆰０７５ｍｍ ꎬ (％) １ １ 微 Ｔ０３１０ 系 软石含量 不大于 联 ＪＴＧ Ｅ４２ ꎬ (％) ２ ３ 题 Ｔ０３２０ 押 磨光值 ＰＳＶ 不小于 准 ＪＴＧ Ｅ４２ ( )ꎬ 精 ４２ — Ｔ０３２１ ４ 􀆰 ９ 􀆰 注 １ ２ : ￣ ２ 规 坚 粗 的 格 固 集 规 性 试 料 定 验 的 ꎮ 根 颗 据 ３ 需 粒 ７ 􀆰 要 ５ 形 进 状 行 ꎮ 宜 ３ １ 接 􀆰 ５ 近 立 ２ 方 ６ 表 􀆰 通 体 ５ ４ 过 ꎬ 􀆰９ 下 􀆰 表 １ 列 ￣ ２ 面 １ 筛 ９ 粗 孔 粗集 糙 ( 料 ｍ 而 ｍ １ 规 ３ ) 富 􀆰 格 ２ 的 有 质 棱 量 角 ９ 百 􀆰 ꎮ ５ 分 粗 率 集 (％ ４ 料 􀆰 ) ７ 的 ５ 粒径 ２􀆰 规 ３６ 格应符 ０􀆰 合 ６ 表 Ｓ１ ２０~４０ １００ ９０~１００ — — ０~１５ — ０~５ — — Ｓ２ １０ ~３０ １００ ９０~１００ — — — ０~１５ ０~５ — — 8 Ｓ３ １０~２５ — １００ ９０~１００ — ０~１7５ — ０~５ — — 1 9 4 Ｓ４ １０~２０ — — １００ ９０~１００ 3 8— ０~１５ ０~５ — — 信 微 Ｓ５ １０~１５ — — — １００ ９０~１００ ０~１５ ０~５ — — 系 联 Ｓ６ ５~１５ — — — 一１００ ９０~１００ ４０~７０ ０~１５ ０~５ — 唯 Ｓ７ ５~１０ — — — — １００ ９０~１００ ０~１５ ０~５ — Ｓ８ ３~１０ — — — — １００ ９０~１００ ４０~７０ ０~２０ ０~５ Ｓ９ ３~５ — — — — — １００ ９０~１００ ０~１５ ０~３ 粗集料与沥青粘附性不符合要求时 应采取抗剥落措施 抗剥落措施应通过试验确定 ３ ꎬ ꎬ ꎮ 碎石供应确有困难的地区经专项论证后可以采用破碎的砾石 破碎砾石除满足粗集料技 ４ ꎻ 术要求外 其中 及以上颗粒的破碎面应符合表 的规定 ꎬ ４􀆰７５ｍｍ ４􀆰９􀆰１￣３ ꎮ — ２２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 表４􀆰９􀆰１￣３ 破碎砾石粗集料４􀆰７５ｍｍ及以上颗粒破碎面的要求 具有一定数量破碎面颗粒的含量 (％) 沥青道面部分 试验方法 个或 个以上破碎面 个或 个以上破碎面 １ １ ２ ２ 中下面层 基层 ＪＴＧ Ｅ４２ 、 ９０ ８０ 8 Ｔ０３４６ 7 1 9 4 【条文说明】 粗集料的技术要求参照 的3规8定ꎬ 对压碎值、 针片状含量、 软石含量、 ＭＨ/Ｔ ５０１０信 粘附性等指标都适当进行了提高ꎬ 以满足跑道道微面对飞机轮载的承受能力ꎮ 系 根据机场工程多年来的实际经验ꎬ 各机联场道面修建时采用的集料磨光值都很难达到 ꎬ 因 题 ４５ 此本次修订对石料的磨光值要求进行了押调整ꎬ 规定为不小于 ꎮ 准 ４２ 精 ４ ４ 􀆰 􀆰 ９ ９ 􀆰 􀆰 ２ ２ １ ￣ １ 细 细 的 集 集 规 表 观 料 料 定 相 应 应 ꎮ 对 符 采 项 密 合 用 目 度 下 机 ꎬ 列 制 不 要 小 砂 于 求 ꎬ : 且 清洁 表 、 ４􀆰９ 干 􀆰２ 燥 ￣ １ 、 细 质 集 地 技 料 坚 术 技 ２􀆰 硬 ５ 要 术 ０ 、 求 要求 耐久 、 无杂质 ꎬ 其技 试 ＪＴ Ｔ 术 验 Ｇ ０３ 要 方 Ｅ ２８ ４ 法 求 ２ 应符合表 坚固性 部分 不大于 ＪＴＧ Ｅ４２ (>０􀆰３ｍｍ )ꎬ (％) １２ Ｔ０３４０ 塑性指数 不大于 ＪＴＧ Ｅ４２ ꎬ ４ Ｔ０３５４ 8 砂当量 不小于 7 ＪＴＧ Ｅ４２ ꎬ (％) ６ 4 ０9 1 Ｔ０３３４ 8 3 亚甲蓝值 不大于 信 ＪＴＧ Ｅ４２ ꎬ (ｇ/ｋｇ) 微 ２􀆰５ 系 Ｔ０３４９ 联 棱角性 流动时间 不小于 ＪＴＧ Ｅ４２ ( )ꎬ (ｓ) 一 ３０ 唯 Ｔ０３４５ 注 : 坚固性试验根据需要进行 ꎮ 机制砂粒径规格应符合表 的规定 ２ ４􀆰９􀆰２￣２ ꎮ — ２３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 表４􀆰９􀆰２ ２ 机制砂粒径规格 ￣ 通过下列筛孔 的质量百分率 (ｍｍ) (％) 规格 ９􀆰５ ４􀆰７５ ２􀆰３６ １􀆰１８ ０􀆰６ ０􀆰３ ０􀆰１５ ０􀆰０７５ Ｓ１０ ０~５ １００ ９０~１００ ６０~９０ ４０~７５ ２０~５５ ７~４０ ２~２０ ０~１０ Ｓ１１ ０~３ — １００ ８０~１００ ５０~８０ 8２ ５~６０ ８~４５ ０~２５ ０~１５ 7 1 9 4 8 细集料应与沥青有良好的粘结能力 与沥青3粘结性能差的机制砂不得在上面层使用 ３ ꎬ 信 ꎮ 【条文说明】 原规范 规定细集料可以采微用石屑、 天然砂以及机制砂ꎬ 然而石屑中粉尘含 ＭＨ ５０１１ 系 量很多、 强度很低、 扁片含量及碎土比例很联大ꎬ 且施工性能较差ꎬ 不易压实ꎬ 因此使用石屑作 题 为细集料很难保证沥青道面施工质量ꎻ押而天然砂颗粒则呈浑圆状ꎬ 与沥青粘附性较差ꎬ 使用太 准 多对高温稳定性不利ꎮ 鉴于此ꎬ 本精次修订规定机场道面用细集料均采用机制砂ꎮ ４ 技 值 料 􀆰 ９ 术 指 的 􀆰 ３ １ 为 要 标 高 防 ꎬ 求 温 矿 矿 并 止 应 性 粉 粉 根 机 符 能 应 应 、 据 制 合 符 采 低 细 砂 表 合 用 温 集 在 ４ 下 石 􀆰 性 料 开 ９ 列 灰 􀆰 能 棱 采 ３ 要 石 ￣ 及 角 加 １ 求 、 的 水 性 工 : 白 规 稳 过 对 云 定 定 程 沥 石 ꎮ 性 中 青 等 均 因 混 碱 有 各 合 性 所 料 种 石 改 性 因 料 善 能 素 加 ) 的 混 工 ꎬ 影 入 磨 增 响 过 加 细 量 了 而 ( 的 随 细 成 着 泥 集 ꎮ 细 土 料 矿 ꎬ 集 的 粉 本 料 棱 应 次 棱 角 干 修 性 角 燥 控 订 性 、 制 特 的 洁 指 别 增 净 标 增 加 、 ꎮ 加 ꎬ 无 沥 了 风 青 亚 化 混 甲 ꎬ 其 合 蓝 表４􀆰９􀆰３ １ 矿粉技术要求 ￣ 项目 技术要求 试验方法 表观 相对密度 不小于 ＪＴＧ Ｅ４２ ꎬ ２􀆰５０ 8 7 Ｔ０３５２ 1 9 4 8 含水率 不大 于 3 ＪＴＧ Ｅ４０ ꎬ (％) 信１ 烘干法 Ｔ０１０３— 微 级配范围 系 联 <０􀆰６ｍｍ (％) 一 １００ ＪＴＧ Ｅ４２ <０􀆰１５ｍｍ (％) 唯 ９０~１００ Ｔ０３５１ <０􀆰０７５ｍｍ (％) ８０~１００ 外观 无团粒结块 — 亲水系数 不大于 ＪＴＧ Ｅ４２ ꎬ １ Ｔ０３５３ 塑性指数 不大于 ＪＴＧ Ｅ４２ ꎬ ６ Ｔ０３５４ 为提高沥青混合料的水稳定性 可使用水泥 消石灰粉代替部分矿粉 但总量不宜超过 ２ ꎬ 、 ꎬ — ２４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 矿料总重的 ２％ꎮ 从沥青混合料搅拌设备集尘装置中回收的粉尘不得用作矿粉 ３ ꎮ ４􀆰 １０ 纤维 8 ４􀆰１０􀆰１ 沥青混合料中掺加的木质素纤维稳定剂 其技术7要求应符合表 的规定 ꎬ 1 ４􀆰１０􀆰１ ꎮ 9 4 8 3 信 表４􀆰１０􀆰１ 木质微素纤维技术要求 系 项目 联 技术要求 试验方法 题 押 纤维长度 不大于 ꎬ (ｍｍ) 准 ６ ＧＢ/Ｔ１４３３６ 灰分含量 精 ± ４ 􀆰 １ ０ 􀆰 含 ２ 水 沥 率 耐 青 ( 热 以 吸 混 性 质 油 合 量 率 ｐ ( 料 Ｈ ２ 计 ꎬ １ 中 值 ０ ) 不 ℃ ꎬ ( 掺 小 ％ ꎬ 不 加 于 ) ２ 大 的 ｈ 于 ) 聚 ( 丙 ％ 表 ) 烯 ４􀆰 腈 １０ 纤 􀆰２ 维 聚 稳 颜 丙 定 色 烯 纤 剂 、 腈 维 ꎬ 体 ７ 纤 质 􀆰 １ 积 其 ５ 维 ８ 量 ５ ± 基 技 技 １ 的 ５ 􀆰 本 ０ 术 术 ５ 无 要 倍 要 变 求 求 化 应符合表 ４􀆰１０􀆰 Ｊ Ｊ Ｊ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ Ｔ ２ / / / / / 的 Ｔ Ｔ Ｔ Ｔ Ｔ ５ ５ ５ ５ ５ 规 ３ ３ ３ ３ ３ ３ ３ ３ ３ ３ 定 ꎮ 项目 技术要求 试验方法 密度 不小于 ３ ꎬ (ｇ/ｃｍ ) １􀆰１８ — 纤维长度 ± (ｍｍ) ６ １􀆰５ ＧＢ/Ｔ１４３３６ 8 纤维平 均直径 7 (ｍｍ) ０􀆰０１０~０1􀆰０２５ ＧＢ/Ｔ１０６８５ 9 熔点 不小于 8 4 ꎬ (℃) 3２２０ — 信 弹性模量 不大于 ꎬ (ＧＰａ) 微 １７􀆰０ ＧＢ/Ｔ３９１６ 系 含水率 以质量计 不大于 ( )ꎬ (％) 联 ５ ＪＴ/Ｔ５３３ 耐热性 一颜色 体积基本无变化 (２１０℃ꎬ ２ｈ) 唯 、 ＪＴ/Ｔ５３４ ４􀆰１０􀆰３ 沥青混合料中掺加的聚酯纤维 其技术要求应符合表 的规定 ꎬ ４􀆰１０􀆰３ ꎮ — ２５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 表４􀆰１０􀆰３ 聚酯纤维技术要求 项目 技术要求 试验方法 纤维长度 ± (ｍｍ) ６ １􀆰５ ＧＢ/Ｔ１４３３６ 纤维平均直径 (ｍｍ) ０􀆰０１４~０􀆰０２０ ＧＢ/Ｔ１０６８５ 抗拉强度 不小于 ꎬ (ＭＰａ) ６００ ＧＢ/Ｔ３９１６ 8 最大拉伸率 7 (％) ８~１1２ ＧＢ/Ｔ３９１６ 9 4 含水率 以质量计 不大于 8 ( )ꎬ (％) 3５ ＪＴ/Ｔ５３３ 信 耐热性 颜色 体积基本无变化 (２１０℃ꎬ ２ｈ) 微、 ＪＴ/Ｔ５３４ 系 联 ４􀆰１０􀆰４ 纤维必须符合环保要求 不得危题害身体健康 ꎬ 押 ꎮ 准 ４􀆰１０􀆰５ 纤维应存放在室内或有棚精盖的地方 松散纤维在运输及使用过程中应避免受潮 不 ꎬ ꎬ ４ 结 道 酯 纤 技 【 􀆰 条 １ 团 面 纤 维 术 ０ 文 􀆰 ꎮ 的 维 的 要 ６ 说 ꎬ 使 应 求 明 纤 它 ꎮ 用 用 】 维 们 性 经 纤 的 可 能 验 维 掺 ꎬ 普 及 是 加 延 遍 相 一 比 长 用 关 种 例 其 于 的 高 宜 使 研 Ｓ 强 Ｍ 为 用 究 Ａ 、 沥 寿 成 混 耐 青 命 果 合 久 混 ꎮ ꎬ 料 、 合 目 规 及 质 料 前 定 一 轻 质 常 了 般 的 量 用 木 沥 增 的 的 质 青 强 ０ 纤 素 混 􀆰 材 ３ 维 纤 合 ％ 料 主 维 料 ~ ꎬ ０ 、 要 ꎮ 添 􀆰５ 聚 有 本 加 ％ 丙 木 次 于 ꎮ 烯 质 修 沥 腈 素 订 青 纤 纤 根 混 维 维 据 合 以 、 近 料 聚 及 年 中 丙 聚 来 能 烯 酯 机 显 腈 纤 场 著 纤 维 道 地 维 等 面 改 以 的 工 善 及 相 程 沥 聚 对 青 关 ４􀆰 １１ 抗车辙剂 8 7 ４􀆰１１􀆰１ 沥青混合料中掺加的抗车辙剂 其技术要求应符1合表 的规定 ꎬ 4 9 ４􀆰１１􀆰１ ꎮ 8 3 信 微 表４􀆰１１􀆰１ 系 抗车辙剂技术要求 联 项目 一 技术要求 试验方法 唯 密度 (ｇ/ｃｍ ３ ) ０􀆰９~１􀆰１ ＧＢ/Ｔ１０３３􀆰１ 吸水率 小于 ꎬ (％) ０􀆰５ ＧＢ/Ｔ１０３４ 熔体质量流动速率 不小于 ꎬ (ｇ/１０ｍｉｎ) 温度 荷载 ０􀆰３ ＧＢ/Ｔ３６８２ ( １９０℃ꎬ ２􀆰１６ｋｇ) ４􀆰１１􀆰２ 抗车辙剂的掺加剂量宜为沥青混合料质量的 ０􀆰３％~０􀆰６％ꎮ ４􀆰１１􀆰３ 抗车辙剂宜在沥青混合料拌和过程中直接加入 ꎮ — ２６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 材 料 ４ 【条文说明】 抗车辙剂是指以预防沥青路面车辙病害为主要应用目的的沥青改性剂ꎬ 添加于沥青 混合料中具有嵌挤、 加筋、 胶结以及变形恢复作用ꎬ 因此可以有效提高沥青与集料的胶结作用ꎬ 增加沥青混合料承受荷载的能力ꎬ 降低沥青混合料的永久变形产生概率ꎮ 由于机场道面往往需 要承受很大的飞机荷载ꎬ 采用普通的改性沥青混合料很容易产生车辙等永久变形ꎬ 因此通过掺 加抗车辙剂来改善机场沥青道面的高温稳定性ꎮ 基于此ꎬ 本次修订对抗车辙剂的相关技术指标 及掺量、 使用方法等都做了明确规定ꎮ 8 7 1 9 4 8 3 ４􀆰 １２ 高信模量剂 微 系 联 题 ４􀆰１２􀆰１ 沥青混合料中掺加的高模量剂押其技术要求应符合表 的规定 准ꎬ ４􀆰１２􀆰１ ꎮ 精 热 熔 变 ( 体 形 温 质 度 吸 收 量 １ 水 缩 密 ９ 流 ０ 率 率 度 ℃ 动 ꎬ ꎬ 项 烘 ꎬ 速 ( 小 小 目 箱 ｇ 荷 率 / 于 于 ｃ 内 载 ｍ ( 放 ３ ( ( ２ ｇ ) ％ ％ 􀆰 / 置 １ １ ) ) ０ ６ ｍ ｋ ｇ ｉ ) ｎ ) 表４􀆰１２􀆰１ 高模量 ０ 技 １ 􀆰 剂 􀆰 ９ 软 术 ０ ４ ０ １ 技 ~ ~ 􀆰 􀆰 化 要 ５ ３ 术 ４ １ 􀆰 􀆰 求 要 ０ ０４ 求 Ｇ Ｇ Ｂ Ｇ Ｇ Ｂ 试 / Ｂ Ｂ / Ｔ Ｔ 目 验 / / Ｔ Ｔ １ １ 测 方 ７ ０ １ ３ ０ ３ ０ ６ 法 ３ ３ ３ ８ ７ 􀆰 ４ ２ 􀆰 １ ４ (１８０℃ ６０ｍｉｎ) 掺加高模量剂混合料动态模量 ＪＴＧ Ｅ２０ 不小于 １２０００ (２０℃ꎬ １０Ｈｚ)ꎬ (ＭＰａ) Ｔ０７３８ 8 ４􀆰１２􀆰２ 掺加高模 量剂的沥青混合料宜用于道面的中下面7层 1 9 ꎮ 4 8 ４􀆰１２􀆰３ 高模量剂的掺 加剂量宜为沥青混合料质量的3 信 ０􀆰４％~０􀆰６％ꎮ 微 【条文说明】 高模量剂是指 可以显著提高沥青 系 混合料模量的沥青改性剂ꎬ 其添加于沥青混合料中 联 能够显著提高沥青混合料的动态模量ꎬ 提高混合料的高温稳定性及耐疲劳性ꎮ 用于机场道面时ꎬ 一 唯 可以有效地抵抗飞机荷载对机场道 面 沥 青混凝土的冲击作用ꎮ 为了保证高模量沥青混合料具有 优良、 稳定的技术性能ꎬ 本次修订特别规定了高模量剂的技术要求ꎮ ４􀆰 １３ 无纺土工织物 ４􀆰１３􀆰１ 用于沥青道面裂缝防治的无纺土工织物宜采用聚酯类 ꎮ — ２７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ４􀆰１３􀆰２ 无纺土工织物的技术要求应符合表 的规定 ４􀆰１３􀆰２ ꎮ 表４􀆰１３􀆰２ 无纺土工织物技术要求 项目 技术要求 试验方法 单位面积质量 ２ ＪＴＧ Ｅ５０ (ｇ/ｍ ) １２０~２００ Ｔ１１１１ 8 7 极限抗拉强度 不小于 1 ＪＴＧ Ｅ５０ ꎬ (ｋＮ/ｍ) ８􀆰9０ 4 Ｔ１１２１ 8 3 熔点 不小于 信 ꎬ (℃) １７０ — 微 系 联 【条文说明】 本次修订根据机场道面设计施工中土工布的使用经验ꎬ 并参照 、 题 ＧＢ/Ｔ ５０２９０ ＪＴＧ/ 押 和 增加其相应技术参数要求ꎮ ＴＤ３２ ＪＴ/Ｔ６６７ 准 精 考虑到无纺织物需经受热沥青和沥青混合料的作用ꎬ 要求其在 左右不得熔化 (软化)ꎮ ４ ４ 􀆰 􀆰 １ １ ４ ４ 􀆰 􀆰 １ ２ Ｓ Ｓ Ｂ Ｂ Ｓ Ｓ 防 防 水 水 卷 卷 材 材 按 技 施 术 工 要 方 求 式 应 分 满 ４􀆰 为 足 １ 热 表 ４ 粘 ４􀆰 型 Ｓ １４ Ｂ 和 􀆰２ Ｓ 自 的 防 粘 规 型 水 定 两 ꎮ 卷 类 材 ꎮ １７０℃ 表４􀆰１４􀆰２ ＳＢＳ防水卷材技术要求 项目 技术要求 试验方法 最大拉力 不小于 拉伸性能 最大拉 ꎬ 力时延伸率 (Ｎ/５０ｍｍ) １４ 7 ０ 8 ０ ＧＢ/Ｔ３２８􀆰８ (％) １􀆰０1~１０􀆰０ 9 最大拉力保持率 不小于 4 8 ꎬ (％) 3７０􀆰０ 信 烘箱烘 自然降温 热老化 最大拉力时 延伸率保持率 ꎬ 不小于 (％微) ７５􀆰０ 至 １７０℃ 后 进行 ３０ 拉 ｍ 伸 ｉｎ 性能试验及 质量 损失率 系 ２５℃ ꎬ 量测质量和尺寸 (％) 联 ±２􀆰０ 尺寸变化 率 一 (％)唯 ±２􀆰０ 低温柔性 －１０℃ 无裂纹 ＧＢ/Ｔ３２８􀆰１４ 不透水性 不透水 ３０ｍｉｎꎬ ０􀆰３ＭＰａ ＧＢ/Ｔ３２８􀆰１０ 注 必要时低温柔性测试需在 或 条件下进行 : －２０℃ －３０℃ ꎮ 【条文说明】 防水卷材适用于沥青加铺层反射裂缝的预防和处治ꎬ 本次修订参照 增 ＳＢＳ ＪＴ/Ｔ９７１ 加其相应技术参数要求ꎮ — ２８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青混合料配合比设计 ５ ５ 沥青混合料配合比设计 8 7 ５􀆰 １ 一般规9定1 4 8 3 信 微 系 ５􀆰１􀆰１ 沥青混合料应满足密实 耐久 高联温稳定性 低温抗裂性 水稳定性 抗剪切等性能 、 、 、 、 、 题 要求 押 ꎮ 准 ５􀆰１􀆰２ 沥青道面各层混合料类型可精按表 选用 应 力 吸 上 中 下 收 层 基 面 面 面 层 次 层 层 层 层 封 层 表 ５􀆰１􀆰２ ５􀆰 道 １ 面 􀆰２ 各层沥 ꎮ 青 Ｓ 混 ＭＡ 合 ￣ Ｓ １ 料 Ｍ ３ꎬ Ａ 类 ￣ Ｓ １ 型 Ｍ ６ꎬ Ａ Ａ 沥 Ａ Ｔ ￣ Ａ １ 青 Ｃ Ｂ ６ Ｃ ￣ ￣ ꎬ 混 ２ ￣ ２ １ ５ ０ ６ Ａ ꎬ 合 ꎬ ꎬ Ｃ Ａ Ａ 料 ￣ Ａ １ Ｔ Ｃ ６ Ｃ 类 Ｂ ￣ ꎬ ￣ ２ ￣ ２ 型 ５ ３ ０ Ａ ０ ꎬ Ｃ￣ Ａ １３ Ｃ ꎬ ￣２５ ＡＣ￣１０ ( ) ＡＣ￣５ 注 和 仅用于道肩的上面层 : ＡＣ￣１３ ＡＣ￣１０ ꎮ 【条文说明】 本次修订根据近年来机场道面工程中实际使用的混合料类型ꎬ 对适用于不同层次的 8 混合料类型进行 了修订ꎬ 并增加了柔性基层沥青混合料 7( 、 )、 应力吸收层沥青 1 9 ＡＴＢ￣２５ ＡＴＢ￣３０ 4 混合料 ( )ꎮ 8 ＡＣ￣５ 信 3 微 ５􀆰１􀆰３ 沥青道面的中 、 下面 层宜采用粗粒式或 系 中粒式沥青混合料 ꎬ 上面层宜采用中粒式或细粒 联 式沥青混合料 ꎮ 一 唯 ５􀆰１􀆰４ 沥青面层集料的公称最大粒径 应 与设计厚度相匹配 ꎬ 对于 ＡＣ 沥青混合料 ꎬ 沥青层的压 实厚度应不小于公称最大粒径的 倍 沥青混合料沥青层的压实厚度应不小于公称最大粒 ３ ꎬ ＳＭＡ 径的 倍 ２􀆰５ ꎮ — ２９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ５􀆰 ２ 沥青混合料配合比设计 ５􀆰２􀆰１ 沥青混合料应选用符合要求的材料 经配合比设计确定的集料级配应符合表 的 ꎬ ５􀆰２􀆰１ 规定 ꎮ 8 7 1 9 4 表５􀆰２􀆰１ 混合料矿料8级配范围 3 信 微 通过下列筛系孔 的质量百分率 (ｍｍ) (％) 混合料 联 题 ３７􀆰５ ３１􀆰５ ２６􀆰５ １９ １６ １３􀆰２ ９􀆰５ ４􀆰７５ ２􀆰３６ １􀆰１８ ０􀆰６ ０􀆰３ ０􀆰１５ ０􀆰０７５ 押 准 ＡＣ￣２５ １００ ９５~１００ ７５~９０ ６２~８０ ５３~７３ ４３~６３ ３２~５２ ２５~４２ １８~３２ １３~２５ ８~１８ ５~１３ ３~７ 精 Ｓ Ｓ Ａ Ａ Ａ Ａ Ａ Ａ Ｍ Ｍ Ａ Ｔ Ｔ Ｃ Ｃ Ｃ Ｃ Ｃ Ｂ Ｂ Ａ Ａ ￣ ￣ ￣ ￣ ￣ ￣ ￣ １ ２ １ １ ￣ ￣ ５ ３ ２ １ １ ６ ０ ３ ０ ０ ５ ６ ３ １ ０ ０ ９ ０ １ ~ ０ １ ０ ０ ０ ９ ７ ０ ０ １ ~ ~ ０ １ ０ ９ ０ ０ ０ ９ ６ ５ ０ ３ ０ １ １ ~ ~ ~ ０ ０ １ ０ ０ ８ ７ ０ ２ ０ ０ ９ ９ ４ ７ ４ ５ ０ ８ ４ ５ １ １ ~ ~ ~ ~ ~ ０ ０ １ １ ０ ０ ６ ９ ６ ０ ０ ６ ０ ８ ０ ０ ９ ９ ４ ７ ６ ３ ６ ５ ０ ９ ２ ２ ５ ０ １ ~ ~ ~ ~ ~ ~ ~ ０ １ １ ０ ６ ９ ８ ６ ８ ０ ０ ０ ０ ２ ０ ０ ０ ０ ９ ３ ６ ４ ５ ３ ５ ４ ５ ２ ８ ０ １ ５ ５ ２ １ ~ ~ ~ ~ ~ ~ ~ ~ ０ １ ０ ５ ８ ６ ７ ５ ７ ６ ０ ８ ０ １ ８ ５ ２ ２ ０ ９ ２ ５ ４ ２ ２ ３ ２ ３ ０ ０ ５ ２ ３ ０ ５ ２ ０ ~ ~ ~ ~ ~ ~ ~ ~ ~ １ ４ ７ ６ ３ ４ ６ ３ ５ ０ ０ ８ ４ ８ ０ ５ ３ ２ ０ １ ５ ２ １ ２ １ ３ ３ １ ５ ８ ２ ８ ５ ５ ５ ８ ３ ~ ~ ~ ~ ~ ~ ~ ~ ~ ３ ７ ５ ２ ４ ３ ５ ５ ２ ８ ０ ７ ２ ５ ３ ７ ６ ２ １ ２ ２ １ １ ３ １ １ １ ０ ５ ５ ４ ８ ０ ６ ２ ４ ~ ~ ~ ~ ~ ~ ~ ~ ~ ２ ４ ３ ２ ２ ５ ４ ２ ３ ５ ５ １ ２ ５ ３ ７ ２ ４ ２ １ １ １ １ １ １ ８ ８ ７ ６ ２ ０ ２ ２ ２ ~ ~ ~ ~ ~ ~ ~ ~ ~ １ １ ４ ３ １ ２ ３ ２ １ ８ ８ ３ ０ ０ ９ ７ ８ ９ １ １ １ １ １ ５ ５ ８ ７ ２ ０ ０ １ ０ ~ ~ ~ ~ ~ ~ ~ ~ ~ １ ２ ２ １ ２ ２ １ ２ １ ４ ２ ０ ４ ８ ４ １ ６ ６ ４ ３ ７ ９ ３ ６ ７ ９ ６ ~ ~ ~ ~ ~ ~ ~ ~ ~ １ １ １ １ １ １ １ １ １ ０ ８ ４ ０ ６ ５ ４ ６ ４ ８ ５ ８ ２ ２ ４ ３ ４ ４ ~ ~ ~ ~ ~ ~ ~ ~ ~ １ １ １ ６ ６ ９ ８ ８ ８ ０ ２ ２ 【条文说明】 本次修订根据机场道面混合料类型的实际应用情况ꎬ 对表 中推荐的常用混合 ５􀆰１􀆰２ 料类型的级 配范围做了相应调整ꎬ 使其更加符合实际情况ꎮ 8 7 ５􀆰２􀆰２ 沥青混合料配合比设计分目标配合比设计 生产1配合比设计 生产配合比验证三个阶 、 4 9 、 8 段 并应符合下列要求 3 ꎬ : 信 微 １ 目标配合比设计阶段 ꎮ 采用施工现场工 系 程实际使用的材料计算各种材料的用量比例 ꎬ 合 联 成的集料级配应符合表 的规定 并通过马歇尔试验确定最佳沥青用量 以该级配和沥青用 ５􀆰２􀆰１ ꎬ 一 ꎬ 唯 量作为施工目标配合比 供拌和设 备确定各冷料仓供料比例 进料速度及试拌使用 ꎬ 、 ꎮ 生产配合比设计阶段 对于间歇式拌和设备 必须从二次筛分后进入各热料仓的材料取 ２ ꎮ ꎬ 样进行筛分 以确定各热料仓的材料比例 供设定配合比使用 同时反复调整冷料仓进料比例 ꎬ ꎬ ꎮ 以达到供料均衡 并取目标配合比设计的最佳沥青用量及最佳沥青用量 等三个沥青用量 ꎬ ±０􀆰３％ 进行马歇尔试验 确定生产配合比的最佳沥青用量 ꎬ ꎮ 生产配合比验证阶段 拌和设备采用生产配合比进行试拌 铺筑试验段 并用拌和的沥 ３ ꎮ ꎬ ꎬ 青混合料进行马歇尔试验及路用性能检验 并经试验段钻取的芯样检验 由此确定生产用的标 ꎬ ꎬ — ３０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青混合料配合比设计 ５ 准配合比 标准配合比应作为施工中控制的依据和质量检验的标准 ꎮ ꎮ ５􀆰２􀆰３ 马歇尔试验方法与步骤应符合本规范附录 的规定 Ａ ꎮ ５􀆰２􀆰４ 经试验确定的沥青混合料所用材料品种 矿料级配和沥青用量 在施工过程中不得随意 、 ꎬ 变更 如果材料发生变化 应及时调整配合比 必要时 应重新进行配合比设计 ꎮ ꎬ ꎮ ꎬ ꎮ ５􀆰２􀆰５ 经过配合比设计确定的不同类型沥青混合料的技术指标应符合表 至表 的 ５􀆰２􀆰５￣１ ５􀆰２􀆰５￣３ 规定 并应具有良好的施工性能 8 7 ꎬ ꎮ 1 9 4 8 3 信 表５􀆰２􀆰５￣１ ＡＣ混合料马歇尔试验技术标准 微 系 试验指标 联 技术要求 试验方法 题 押 击实次数 双面 次 ＪＴＧ Ｅ２０ ( ) ( ) 准 ７５ 精 Ｔ０７０２ 稳 定 度 试 空 流 Ｍ 件 隙 值 Ｓ 尺 率 ꎬ Ｆ 寸 Ｌ Ｖ 不 Ｖ ( ( 小 ｍ ( ｍ ｍ ％ 于 空 ｍ 设 ) ) ) 隙 ( 计 率 ｋ Ｎ ) 相 应 于 以 下公称最大粒径 Φ 的 １０ 最 １ ２ ３ ９ 􀆰 小 ~ ~ 􀆰 ６ ０ × ４ ５ Ｖ ６ Ｍ ３􀆰 Ａ ５ 及ＶＦＡ的技术要求 (％) Ｊ Ｊ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｇ Ｇ Ｇ Ｇ ０ ０ ０ ０ ７ ７ ７ ７ Ｅ Ｅ Ｅ Ｅ ０ ０ ０ ０ ９ ９ ５ ２ ２ ２ ２ ２ ０ ０ ０ ０ 矿料间隙 (％) ２６􀆰５ １９ １６ １３􀆰２ ９􀆰５ 率ＶＭＡ 不 ＪＴＧ Ｅ２０ ꎬ 小于 ３ １１ １２ １２􀆰５ １３ １４ Ｔ０７０５ ( ％) ４ １２ １３ １３􀆰５ １４ １５ ５ １３ １４ １４􀆰５ 8 １５ １６ 7 1 沥青饱和度ＶＦＡ 4 9 ＪＴＧ Ｅ２０ (％) ５５~７０ ６５8~７５ ７０~８５ 3 Ｔ０７０５ 信 微 系 表５􀆰２􀆰５￣２ ＳＭＡ混合料马歇尔试验技术要求 联 一 试验指标 唯 技术要求 试验方法 击实次数 双面 次 ＪＴＧ Ｅ２０ ( ) ( ) ７５ Ｔ０７０２ 试件尺寸 ＪＴＧ Ｅ２０ (ｍｍ) Φ１０１􀆰６×６３􀆰５ Ｔ０７０２ 空隙率ＶＶ ＪＴＧ Ｅ２０ (％) ３~４􀆰５ Ｔ０７０５ — ３１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 续表 试验指标 技术要求 试验方法 稳定度ＭＳ 不小于 ＪＴＧ Ｅ２０ ꎬ (ｋＮ) ６􀆰０ Ｔ０７０９ 流值ＦＬ 实测 ＪＴＧ Ｅ２０ (０􀆰１ｍｍ) 8 7 Ｔ０７０９ 1 9 4 矿料间隙率ＶＭＡ 不小于 8 ＪＴＧ Ｅ２０ ꎬ (％) 3 １６􀆰５ 信 Ｔ０７０５ 微 沥青饱和度ＶＦＡ 系 ＪＴＧ Ｅ２０ (％) 联 ７５~８５ Ｔ０７０５ 题 粗集料骨架间隙率ＶＣＡ 不大于押 ＶＣＡ ＪＴＧ Ｅ２０ ｍｉｘ ꎬ 准 ＤＲＣ Ｔ０７０５ 精 谢 肯 伦 塔 堡 击 堡 沥 公 实 飞 青 称 次 散 析 最 数 试 漏 试 大 验 试 验 粒 双 的 验 指 径 面 混 的 标 ( 合 结 ｍ 料 合 ｍ 次 ) 损 料 失 损 表 ꎬ 失 ５ 􀆰 不 ꎬ ２ 􀆰 不 大 ５￣ 大 于 ３ 于 ( Ａ ％ Ｔ ( ) Ｂ ％ 混 ) ２６ 合 􀆰５ 料马歇 技 尔 术 试 要 验 ０ 求 １ 􀆰 技 ０ １０ 术标 ３１ 准 􀆰５ Ｊ Ｊ Ｔ Ｔ Ｔ Ｔ 试 Ｇ Ｇ Ｊ ０ ０ Ｔ ７ ７ 验 Ｅ Ｅ Ｇ ３ ３ — ２ ３ ２ ２ 方 Ｅ ０ ０ ２ 法 ０ ( ) ( ) ７５ １１２ Ｔ０７０２ 试件尺寸 ＪＴＧ Ｅ２０ (ｍｍ) Φ１０１􀆰６×６３􀆰５ Φ１５２􀆰４×９５􀆰３ Ｔ０７０２ 空隙率ＶＶ 8 ＪＴＧ Ｅ２０ (％) ３~7６ 1 Ｔ０７０５ 9 4 8 稳定度ＭＳ 不小 于 3 ＪＴＧ Ｅ２０ ꎬ (ｋＮ) ７􀆰５ 信 １５ 微 Ｔ０７０９ 系 流值ＦＬ 联 实测 ＪＴＧ Ｅ２０ (ｍｍ) １􀆰５~４􀆰０ 一 Ｔ０７０９ 设计空隙率 唯 (％) ＡＴＢ￣２５ ＡＴＢ￣３０ 矿料间隙率ＶＭＡ ４ １２ １１􀆰５ ꎬ ＪＴＧ Ｅ２０ 不小于 (％) ５ １３ １２􀆰５ Ｔ０７０５ ６ １４ １３􀆰５ 沥青饱和度ＶＦＡ ＪＴＧ Ｅ２０ (％) ５５~７０ Ｔ０７０５ 【条文说明】 由于不同类型沥青混合料的材料组成不同、 级配类型不同ꎬ 因此对其技术指标的要 — ３２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青混合料配合比设计 ５ 求也不同ꎮ 本次修订对 混合料、 混合料、 混合料的马歇尔试验技术要求都进行了 ＡＣ ＳＭＡ ＡＴＢ 相应的修正ꎬ 增加了不同设计空隙率、 不同最大公称粒径条件下对混合料 ＶＭＡ、 ＶＦＡ 的不同 要求ꎮ ５􀆰２􀆰６ 沥青混合料应对高温稳定性 水稳定性 低温抗裂性 抗渗性能进行检验 并符合下列 、 、 、 ꎬ 规定 : 动稳定度应满足表 的要求 １ ５􀆰２􀆰６￣１ ꎮ 8 7 1 9 4 8 表５􀆰２􀆰６￣１ 沥青混合料６０℃轮辙试3验动稳定度指标技术要求 信 微 相应于系下列气候分区所要求的动稳定度 ꎬ 联 不小于 次 项目 题 ( /ｍｍ) 试验方法 押 夏炎热区 夏热区 夏凉区 准 精 重 中 轻 注 交 交 交 : 通 通 通 １ ２ 道 抗 肩 高 温 和 抗 抗 抗 非 性 高 高 高 能 承 温 温 温 重 增 其 其 其 性 性 性 强 区 他 他 他 沥 区 能 能 能 区 区 区 是 青 增 增 增 道 指 强 强 强 面 沥 区 区 区 使 青 用 道 的 面 沥 结 青 构 混 Ｉ １ ８ ８ ７ ５ ４ 区 合 ０ ０ ０ ０ ０ ０ ０ 和 ０ ０ ０ ０ ０ 料 ０ ０ ０ ０ ０ ０ ０ 其 的 他 动 需 稳 要 定 高 度 温 一 性 般 ８ ６ ７ ５ ４ ３ 能 不 ０ ０ ０ ０ ０ ０ 增 ０ ０ ０ ０ ０ ０ 作 ０ ０ ０ ０ ０ ０ 强 要 的 求 场 ꎮ 内区域 ꎮ ６ ５ ５ ４ ３ ２ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ＪＴ Ｔ Ｇ ０７ Ｅ １９ ２０ 水 稳定性应满足表 的要求 ２ ５􀆰２􀆰６￣２ ꎮ 8 表５􀆰２􀆰６￣２ 沥青混合料水稳定性指7标技术要求 1 9 4 8 技术要求3 信 微 混合料类型 试验方法 浸水马 歇尔残留稳定度 系 冻融劈裂试验的残留强度比 ꎬ ꎬ 不小 于 联 不小于 (％) 一 (％) 唯 普通沥青混合料 ８５ ８０ ＪＴＧ Ｅ２０ 改性沥青混合料 Ｔ０７０９/Ｔ０７２９ ９０ ８５ 低温弯曲破坏应变宜满足表 的要求 ３ ５􀆰２􀆰６￣３ ꎮ — ３３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 表５􀆰２􀆰６￣３ 沥青混合料－１０℃低温弯曲试验破坏应变技术要求 相应于下列气候分区所要求的破坏应变 不小于 με ꎬ ( ) 混合料类型 试验方法 冬严寒区 冬寒区 冬冷区 冬温区 普通沥青混合料 ２８００ ２５００ ２０００ ＪＴＧ Ｅ２０ 改性沥青混合料 ３０００ 8 ２５００ Ｔ０７１５ 7 1 9 4 8 渗水系数应满足表 的要求 3 ４ ５􀆰２􀆰６￣４ ꎮ 信 微 系 表５􀆰２􀆰６￣４ 沥青联混合料试件渗水系数技术要求 题 押 混合料类型 渗水准系数要求 不大于 试验方法 ꎬ (ｍｌ/ｍｉｎ) 精 命 【 及 沥 做 条 ꎮ 外 青 出 文 鉴 界 混 了 说 于 不 合 具 密 明 级 此 良 料 体 Ｓ 】 Ｍ 配 ꎬ ) 环 规 Ａ 沥 应 本 境 定 使 混 青 用 ꎮ 次 影 合 用 混 于 料 修 响 性 合 机 订 下 能 料 场 根 具 方 道 据 有 面 面 不 良 的 的 同 好 要 沥 气 的 求 青 候 使 ꎬ 混 分 用 对 合 区 性 其 料 对 能 高 除 ꎬ 不 温 满 从 同 稳 ８ ５ 足 ０ ０ 而 类 定 马 型 确 性 歇 道 保 、 尔 面 机 水 技 沥 场 稳 术 青 道 定 指 混 面 性 标 合 具 、 要 料 低 有 求 温 良 外 ( 抗 好 普 ꎬ 裂 的 通 还 性 使 沥 应 ＪＴ Ｔ Ｇ 及 用 青 ０ 保 ７ Ｅ ３ 抗 质 混 证 ０ ２０ 渗 量 合 在 性 及 料 飞 能 使 、 机 改 分 用 轮载 性 别 寿 8 7 1 9 4 8 3 信 微 系 联 一 唯 — ３４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ ６ 沥青道面施工 8 7 ６􀆰 １ 一般规9定1 4 8 3 信 微 系 ６􀆰１􀆰１ 在雨天 道面潮湿 气温低于 联或气温低于 且风速大于 级时 不得进行沥青道 、 、 １０℃ １５℃ ５ ꎬ 题 面施工 押 ꎮ 准 ６􀆰１􀆰２ 热拌沥青混合料施工温度应精根据沥青标号 粘度及气候 铺层厚度等条件确定 并符合 下 曲 况 线 列 确 １ ꎬ 要 定 并 求 使 普 按 : 用 通 表 高 粘 沥 度 值 ６ 青 􀆰 或 １ 混 􀆰 表 低 ２ 合 ￣ ６ 值 １ 􀆰 料 １ 确 ꎮ 􀆰 ２ 的 定 ￣ 当 １ 施 ꎮ 表 确 工 无 中 适 定 温 温 “ 宜 普 度 粘 度 拌 通 宜 度 和 与 沥 — 的 青 通 实 沥 混 温 过 际 青 合 度 测 情 粘 料 ” 况 定 度 拌 曲 不 沥 和 、 线 符 温 青 度 时 时 在 及 ꎬ ꎬ １ 适 压 ３ 可 容 ５ 宜 实 参 ℃ 许 压 温 照 做 和 实 度 、 表 适 的 适 １７ 沥 宜 当 ６ ５ 􀆰 青 的 ℃ 调 １ 粘 沥 􀆰 条 整 ２ 度 青 ￣ 件 ꎮ ２ 粘 选 下 度 择 的 ꎬ “ 并 粘 试 结 验 度 ꎬ 合 方 — 法 实 温 际 度 情 ” 表观粘度 ＪＴＧ Ｅ２０ (Ｐａ􀅰ｓ) ０􀆰１７±０􀆰０２ ０􀆰２８±０􀆰０３ Ｔ０６２５ 运动粘 度 (ｍｍ ２ /ｓ) １７０±２０ ２８０±３０ ＪＴＧ Ｅ２０ Ｔ０６１９ 注 沥青粘度的测定可从表观粘度和运动粘度两种方法中选择其中之一 8 : 7ꎮ 1 9 4 8 3 表６􀆰１􀆰２￣２ 普通沥青混合信料施工温度参考范围 微 系 联 沥青标号 施工工序 一 唯 Ａ￣５０ Ａ￣７０ Ａ￣９０ Ａ￣１１０ Ａ￣１３０ 沥青加热温度 (℃) １６０~１７０ １５５~１６５ １５０~１６０ １４５~１５５ １４０~１５０ 沥青混合料出料温度 (℃) １５０~１７０ １４５~１６５ １４０~１６０ １３５~１５５ １３０~１５０ 间歇式搅拌设备集料加热温度 滚筒 ( 出口处集料温度 大于沥青温度 １０~２０ ) (℃) 混合料废弃温度 大于 ꎬ (℃) ２００ １９５ １９０ １８５ １８０ — ３５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 续表 沥青标号 施工工序 Ａ￣５０ Ａ￣７０ Ａ￣９０ Ａ￣１１０ Ａ￣１３０ 混合料运输到现场温度 不小于 ꎬ (℃) １５０ １４５ １４０ １３５ １３０ 摊铺温度 不小于 ꎬ (℃) １４０ １３５ １３０ １２５ １２０ 碾压开始温度 不小于 ꎬ (℃) １３５ １３8０ １２５ １２０ １１５ 7 钢轮压路机 1 碾压终了表面温度 ꎬ ８０ 4 9７０ ６５ ６０ ５５ 不小于 8 (℃) 轮胎压路机 ８５ 信 3 ８０ ７５ ７０ ６５ 道面开放使用表面温度 不大于 微 ꎬ (℃) 系５０ ５０ ５０ ４５ ４５ 注 沥青混合料施工温度应采用插入式温度计测定联表面温度宜采用表面接触式温度计测定 当采用红外温度计测定表面 : ꎻ ꎬ 题 温度时 需要校准后使用 押 ꎬ ꎮ 准 精 较 普 ２ 通 沥 改 青 性 混 改 沥 合 性 青 沥 料 混 青 的 合 现 施 施 场 料 工 工 制 的 工 表 温 作 序 施 ６ 度 温 􀆰 工 １ 度 提 􀆰 温 ２ ￣ 高 ( ３ 度 ℃ １ 改 ) 应 ０℃ 性 根 沥 ~ 据 ２ 青 ０ 同 混 ℃ 类 合 ꎮ 工 料的 程 正 的 １ 常 Ｓ ６ Ｂ 实 ５ 施 Ｓ ~ 践 １ 类 工 ７０ 经 温度 验 参 ꎬ 考 参 改 范 性 １ 照 围 Ｓ ６ Ｂ 沥 ０ 表 Ｒ ~ 青 １ 类 ６ ６ 品 ５ 􀆰１ 种 􀆰２￣３ 选 ＥＶ １ 择 Ａ ６５ 、 ꎮ ~ Ｐ １ 通 Ｅ ７０ 类 常宜 成品改性沥青加热温度 不大于 ꎬ (℃) １７５ １７０ １７５ 集料加热温度 (℃) １９０~２００ １８０~１９５ １８５~１９５ 混合料出厂温度 (℃) １７０~１８５ １６０~１８０ １６５~１８０ 混 合料 废弃温度 ꎬ 大于 (℃) 7 8 １９５ 1 摊铺温 度 不小于 9 ꎬ (℃) 4 １６０ 8 初压温度 不小于 3 信 ꎬ (℃) １５０ 微 碾压终了表面温度 ꎬ 不小于 (℃) 系 ９０ 道面开放使用表面温度 不大于 联 ꎬ (℃)一 ５０ 注 当采用表列以外的聚合物或天然沥青改性沥唯青时 施工温度应由试验确定 : ꎬ ꎮ 沥青混合料的施工温度可视纤维品种 掺量和矿粉用量的不同 在相应沥青混合料 ３ ＳＭＡ 、 ꎬ 的基础上适当提高 ꎮ 【条文说明】 对于聚合物改性沥青混合料施工温度ꎬ 按照改性沥青 “粘度—温度” 曲线ꎬ 采用相 同的等粘温度确定会过高ꎮ 因此ꎬ 改性沥青的施工温度不宜通过测定 “粘度—温度” 曲线确定ꎮ ６􀆰１􀆰３ 沥青道面宜连续施工 避免交叉施工带来污染 ꎬ ꎮ — ３６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ ６􀆰１􀆰４ 沥青道面施工过程应有良好的劳动保护 确保人员安全 ꎬ ꎮ ６􀆰 ２ 施工准备 ６􀆰２􀆰１ 技术准备工作应符合下列要求 : 8 沥青道面开工前 应进行设计文件交底 7 １ ꎬ ꎻ 1 9 4 正式施工前 应对参加施工的人员进行施工工8艺 质量控制 安全措施 环境保护等内 ２ ꎬ 3 、 、 、 信 容培训 微 ꎮ 系 ６􀆰２􀆰２ 料场与材料准备应符合下列要求 联 :题 料场 拌和厂场地应进行硬化处押理 排水通畅 １ 、 准 ꎬ ꎻ 开工前应对各种相关材料进精行试验 经选定的材料在施工过程中不宜更换 ６ ６ 􀆰 􀆰 ２ ２ 􀆰 􀆰 ３ ４ １ １ ２ ２ ３ ２ 试 机 实 机 现 施 机 验 械 验 场 械 工 械 检 设 室 应 设 开 设 测 备 应 备 始 配 备 仪 应 取 应 备 前 的 器 符 ꎬ 得 满 配 各 应 合 材 相 套 足 项 符 下 料 关 完 试 性 合 列 储 资 验 整 能 下 要 ꎬ 备 质 检 应 列 求 满 ꎻ 量 测 达 : 要 足 应 要 到 求 施 满 求 相 : 工 足 的 关 质 连 仪 标 ꎬ 量 续 器 准 、 施 设 规 合 工 备 定 同 ꎮ 的 ꎬ 试 工 需 且 验 期 要 进 ꎮ 检 和 场 测 连 后 仪 续 应 器 施 经 必 工 过 须 的 空 标 要 载 定 求 和 ꎮ ꎻ 带载调 ꎻ 试 ꎬ 整机检查 合格 后方可使用 ꎻ 机械设备计量系统应按规定定期标定 且必须在投入使用之前进行标定 ３ ꎬ ꎮ ６􀆰２􀆰５ 其他准备工作应符合下列要求 : 8 施工前应 根据相关标准 规范检查基层或下层质1量7符合要求后方可铺筑沥青混合料 １ 、 9ꎬ ꎻ 4 施工前应对工 作面高程进行复测 3 8 ２ ꎻ 信 加铺沥青层时 应按设计要求提前进行原微道面和基础处理 以及表面清理等工作 ３ ꎬ 系 ꎬ ꎻ 沥青道面铺筑前 应完 成各类管线铺联设 助航灯光灯具定位等工作 ４ ꎬ 一 、 ꎮ 【条文说明】 沥青道面施工由多道工 序唯组成ꎬ 施工准备是关系道面施工能否顺利进行的关键阶 段ꎮ 沥青道面施工又是一项系统工程ꎬ 它涉及人员、 材料、 机械、 仪器及工作面等诸多方面的 内容ꎬ 因此在施工准备阶段应做好技术准备、 料场与材料准备、 试验检测仪器准备、 机械设备 准备以及基层或下层质量检查、 工作面高程复测、 各类管线铺设、 助航灯光灯具定位等方面的 准备工作ꎻ 在道面加铺时ꎬ 还要做好原道面和基础处理等方面的准备工作ꎮ — ３７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ６􀆰 ３ 混合料拌制 ６􀆰３􀆰１ 现场设置的拌和厂应符合下列要求 : 宜设置在机场附近 并应符合机场净空要求 １ ꎬ ꎻ 8 宜设置在主风向的下风口位置 且选择地势高处7有良好的排水 排污设施和可靠的电 ２ ꎬ 1ꎬ 、 9 4 力供应 8 ꎻ 3 信 应布局合理 进出料交通顺畅 微 ３ ꎬ ꎻ 系 应有消防 安全和环保设施 符合联国家现行标准 规范的要求 ４ 、 ꎬ 、 ꎻ 题 应根据工程经验和实际情况选择押拌和设备 ５ ꎮ 准 ６􀆰３􀆰２ 进场材料管理应符合下列要精求 用 推 ２ ３ ６ １ ４ ５ 土 机 避 不 沥 生 粗 不 同 或 免 同 青 产 集 同 一 装 高 料 采 过 料 来 规 载 温 源 用 程 宜 源 格 机 长 、 、 中 采 导 的 推 期 品 不 热 使 取 材 料 存 种 同 油 用 搭 料 ꎻ 放 、 标 的 棚 加 应 禁 规 号 热 矿 或 斜 止 桶 格 、 的 料 其 坡 卡 装 的 沥 来 他 保 分 车 沥 集 青 源 防 温 层 从 青 、 料 必 雨 ꎬ 堆 料 : 应 种 不 须 措 使 放 堆 直 类 得 单 施 用 ꎬ 顶 立 ꎬ 和 混 独 期 斜 部 堆 细 级 放 存 间 坡 向 放 ꎻ 集 配 放 储 度 下 集 ꎬ 料 应 罐 不 卸 不 料 应 稳 中 大 料 得 应 设 定 沥 于 ꎻ ꎻ 混 采 防 青 １ 雨 装 用 储 ∶ ꎻ 隔 棚 ３ 存 ꎻ ꎬ 墙 温 采 矿 分 度 用 粉 离 宜 运 ꎬ 应 不 料 避 密 低 卡 免 闭 于 车 出 存 １ 在 现 放 ３０ 料 ꎻ 混 ℃ 堆 料 ꎬ 底 现 应 部 象 不 卸 ꎻ 高 料 于 ꎬ １７０℃ꎬ ꎻ ꎻ 沥青运输 使用及存放过程应有良好的密封措施 避免雨水或导热油混入沥青中 ７ 、 ꎬ ꎻ 改 性沥青储存罐应配置搅拌装置 在使用期间宜进行强制搅拌 避免离析 ８ ꎬ ꎬ ꎮ 【条文说明】 进 场材料管理对混合料生产非常重要ꎬ 不正确的集料堆放会产生材料粗细颗粒分 8 7 离ꎻ 不同料源、 种类、 规格的集料混料现象ꎬ 会影响搅拌1设备的生产稳定性和成品混合料级配 9 4 8 组成的稳定性ꎮ 3 信 微 集料应有防雨措施ꎬ 尤 其是细集料ꎮ 当集 系 料含水率较大时ꎬ 会影响搅拌设备的出料温度稳 联 定性ꎬ 增加燃烧器油耗和成品料的残余含水率ꎮ 宜采用搭棚的方法减小雨水对集料含水率的 一 唯 影响ꎮ 矿粉应密闭存放ꎬ 避免潮湿结团降低品质或影响搅拌设备配料稳定性ꎮ 对拌和设备改性沥青储存罐配置搅拌装置的要求ꎬ 是为了预防改性沥青发生离析ꎮ 尽管多 数搅拌设备的沥青罐都配有内循环装置ꎬ 但是其对沥青的搅动强度较弱ꎬ 预防离析的效果较差ꎮ 因此ꎬ 需要在改性沥青储存罐上配置强制搅拌装置ꎮ ６􀆰３􀆰３ 拌和设备的计量精度 配料误差应符合表 的要求 、 ６􀆰３􀆰３ ꎮ — ３８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ 表６􀆰３􀆰３ 拌和设备计量精度、 配料误差要求 项目 要求 热料计量装置 ±０􀆰５０ 计量精度 矿粉计量装置 (％) ±０􀆰５０ 沥青计量装置 ±０􀆰２５ 热料配料系统 ±２􀆰５ 8 配料误差 矿粉配料系统 7 (％) 1 ±２􀆰５ 9 沥青配料系统4 3 8 ±２􀆰０ 信 微 【条文说明】 配料误差为材料实际称量值与设系定值之差值对设定值的相对误差ꎬ 以百分数表示ꎮ 联 题 ６􀆰３􀆰４ 集料烘干加热宜采用燃油或燃气加热方式 应燃烧充分 火焰稳定 且有火焰监测 熄 押 ꎬ 、 ꎬ 、 准 火保护等安全装置 精 ꎮ ６ ６ ６ ６ ６ 【 生 􀆰 􀆰 􀆰 􀆰 􀆰 条 ３ ３ ３ ３ ３ 产 􀆰 􀆰 􀆰 􀆰 􀆰 文 ５ ６ ７ ８ ９ 时 说 ꎬ 拌 拌 拌 进 拌 明 未 和 和 和 行 和 】 达 设 设 设 生 设 试 到 备 备 备 产 备 验 出 热 宜 的 配 烘 研 料 料 配 生 合 干 究 温 仓 备 产 比 筒 表 度 和 成 能 设 应 明 要 冷 品 力 计 能 ꎬ 求 料 料 应 之 对 当 的 仓 保 满 前 集 冷 集 ꎬ 数 温 足 料 集 料 应 量 储 施 进 料 应 采 应 存 工 行 含 废 用 满 仓 进 充 水 弃 ꎬ 现 足 度 分 率 ꎮ １ 场 配 要 较 加 ２ 材 合 求 大 ｈ 热 仓 ꎬ 料 比 时 ꎬ 且 内 对 需 ꎬ 烘 施 混 拌 要 经 干 ꎬ 工 合 和 过 集 均 时 料 设 烘 料 应 不 温 备 干 的 不 得 度 的 筒 残 少 超 下 冷 烘 余 于 出 降 料 干 含 备 设 值 供 加 水 料 备 应 料 热 率 档 额 不 装 后 应 数 定 大 置 ꎬ 小 ꎮ 生 于 进 集 于 产 行 １ 料 ０ 能 流 ０ ℃ 中 􀆰５ 力 量 ꎮ 会 ％ ꎮ 标 ꎮ 存 定 开 在 ꎮ 一 始 定的残余含水率ꎬ 残余含水率大小与烘干筒性能、 材料吸水率大小等因素有关ꎮ 残余含水率过 大会影响 混合料的品质和施工特性ꎮ ６􀆰３􀆰１０ 间歇 式拌和设备的振动筛应配置能有效控制混合料 8 级配的筛孔组合 7 ꎮ 1 ６􀆰３􀆰１１ 沥青混合料 的拌和时间应根据拌和设备的类似4 9 工程经验由试拌确定 以沥青均匀裹覆 3 8 ꎬ 信 集料为宜 拌和时间宜满 足表 要求 并可根据实际情况进行适当调整 ꎮ ６􀆰３􀆰１１ ꎬ 微 ꎮ 系 联 表６􀆰３􀆰１１一 沥青混合料的拌和时间 唯 混合料类型 干拌时间 湿拌时间 (ｓ) (ｓ) 普通沥青混合料 沥青喷射时间 ≥５ ≥２５＋ 改性沥青混合料 沥青喷射时间 ≥５ ≥３０＋ 絮状纤维 沥青喷射时间 改性沥青 ≥５ ≥３５＋ ＳＭＡ 混合料 颗粒纤维 沥青喷射时间 ≥１０ ≥３０＋ 掺加抗车辙剂 高模量剂改性沥青混合料 沥青喷射时间 、 ≥１０ ≥３０＋ — ３９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 【条文说明】 参考美国规范 和 给出的混合料拌和均匀性的评定标准 ＡＳＴＭ Ｄ２４８９ ＡＡＳＨＴＯ Ｔ１９５ 与测定方法ꎬ 在本条中建议沥青混合料的拌和时间由试拌确定ꎮ 为了增加可操作性ꎬ 根据对搅 拌器拌和性能的研究成果和工程实践经验ꎬ 对几种典型的混合料给出了最小拌和时间参考值ꎮ 为了与搅拌设备拌和时间的设定方法相对应ꎬ 在本条中给出了干拌时间和湿拌时间推荐值ꎮ 干 拌时间为称量斗中的集料开始卸入搅拌器到沥青开始喷射这段时间ꎬ 湿拌时间为沥青开始喷射 到混合料开始卸料这段时间ꎬ 湿拌时间由沥青喷射时间与沥青喷射完成后的持续拌和时间组成ꎮ 8 由于不同结构类型的设备沥青喷射方式不同 (如压力喷射7式、 自流式等)、 不同类型混合料沥青 1 9 用量不同ꎬ 需要的沥青喷射时间有差异ꎬ 因此ꎬ 搅拌8 4器的拌和均匀性主要由沥青喷射完成后的 3 信 持续拌和时间决定ꎮ 微 系 ６􀆰３􀆰１２ 掺加纤维或抗车辙剂时 拌和设备联宜配置自动计量投料装置 松散的絮状纤维宜在喷 ꎬ 题 ꎬ 入沥青时同步或稍后自动送入搅拌器 押颗粒状纤维或抗车辙剂宜在集料投入时同步自动加入搅 准ꎻ 拌器 纤维应在混合料中充分分散精拌和均匀 ６ ６ ６ ６ 度 超 止 􀆰 􀆰 􀆰 􀆰 ３ ３ ３ ３ 、 过 生 􀆰 􀆰 􀆰 􀆰 １ １ １ １ 拌 ꎻ 产 １ ３ ４ ５ ６ ２ 和 、 ｈ 普 拌 集 沥 时 分 ꎮ 通 和 料 青 间 出 析 沥 过 和 混 等 料 原 青 程 沥 合 各 温 因 混 中 青 料 种 ꎮ 度 ꎬ 合 混 出 参 应 应 料 合 厂 数 满 和 料 时 逐 ꎻ 足 改 的 盘 要 每 应 性 取 求 采 个 逐 沥 样 ꎬ 集 台 车 应 青 ꎬ 不 并 班 检 具 混 得 记 结 测 有 有 合 录 束 温 代 沥 料 传 时 度 表 青 储 ꎬ 感 和 性 ꎮ 滴 存 打 器 ꎮ 重 漏 时 印 测 量 ꎮ 间 台 定 不 班 的 记 宜 统 材 录 超 计 料 出 过 量 用 厂 ꎮ ２ 量 时 ４ 数 、 ｈ 间 ꎬ 据 沥 Ｓ 有 青 Ｍ 签 异 混 Ａ 发 混 常 合 运 合 波 料 料 料 动 拌 单 储 时 和 存 ꎬ 量 应 时 、 拌 立 间 和 即 不 温 停 宜 ꎬ ꎬ ꎬ ꎮ ６􀆰 ４ 混合料装卸与运输 8 7 1 9 4 8 ６􀆰４􀆰１ 沥青混合料宜 采用状态良好的高底盘自卸3卡车运输 运输能力应大于拌和设备生产 信 ꎬ 微 能力 系 ꎮ 联 ６􀆰４􀆰２ 运输车使用前后应将车厢 清洗干净一并涂刷隔离剂或防粘结剂 但不得使用柴油 且不 唯ꎬ ꎬ ꎬ 应有积液 ꎮ ６􀆰４􀆰３ 运输车在接料时宜多次前后移动 以减小混合料离析 ꎬ ꎮ 【条文说明】 在拌和设备向运输车卸料过程中易发生混合料离析ꎬ 若在这个过程中车辆仅向一个 方向移动ꎬ 混合料就会形成大颗粒滚落的离析现象ꎮ 这会导致运输车向摊铺机卸料时ꎬ 开始卸 下的料和最后卸下的料多为粗料ꎬ 使摊铺层出现离析现象ꎮ 因此ꎬ 运输车宜采用前后移动的方 式分多次装料ꎬ 见图 所示ꎬ 图中 、 、 、 、 为接料顺序ꎮ ６􀆰４􀆰３ １ ２ ３ ４ ５ — ４０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ 8 7 1 图 运输车移动接4 9料示意图 ６􀆰４􀆰３ 8 3 信 微 ６􀆰４􀆰４ 运输车箱体四周和混合料表面应进行系覆盖保温 车箱侧面宜钻孔 用插入式温度计逐车 联 ꎻ ꎬ 检测沥青混合料温度 其传感器的埋入深题度宜大于三分之一 ꎬ 押 ꎮ 【条文说明】 运输车箱体四周和混合准料表面进行覆盖保温的目的是减小混合料在运输环节的温度 精 ６ ６ ６ 减 性 离 顶 􀆰 􀆰 􀆰 ４ ４ ４ 少 温 析 推 􀆰 􀆰 􀆰 ５ ６ ７ ꎮ ꎮ 度 滚 对 变 轮 运 摊 施 沥 化 约 输 铺 工 ꎬ 青 ２ 车 过 过 ０ 被 路 ０ 进 程 程 ｍ 称 面 入 中 中 ｍ 为 施 ꎬ ꎬ 摊 ~ 循 工 ３ 每 运 铺 ０ 环 温 ０ 台 输 现 ｍ 温 度 摊 车 场 ｍ 度 离 ꎬ 铺 不 时 析 离 由 ꎬ 机 得 的 析 摊 不 前 撞 ꎮ 研 铺 应 方 击 当 究 机 带 等 摊 受 表 慢 入 待 铺 到 明 慢 泥 卸 机 ꎬ 较 靠 ꎬ 土 料 运 严 近 ꎻ 向 的 输 重 、 不 车 摊 过 的 推 得 辆 铺 程 循 动 损 宜 机 的 前 环 坏 不 卸 进 温 温 透 少 料 ꎮ 度 度 层 于 时 离 、 离 应 ２ 辆 粘 析 析 停 ꎮ 层 会 影 在 或 导 响 摊 封 致 时 铺 层 施 ꎬ 机 ꎮ 面 工 前 层 中 ꎬ 的 混 车 预 合 轮 期 料 距 寿 的 摊 命 周 铺机 会 期 ６􀆰４ 􀆰８ 沥青混合料运输到摊铺地点后应凭运料单接收 并检查温度和目测混合料拌和质量 不 ꎬ ꎮ 满足规定 温度 已经结成团块 有花白料或遭雨淋等不符合要求的混合料 必须废弃 、 、 ꎬ ꎮ 8 7 1 ６􀆰 ５ 混合料摊9铺 4 8 3 信 微 系 ６􀆰５􀆰１ 沥青混合料摊铺宜采用 履带式全自动联控制摊铺机 一 ꎮ 【条文说明】 履带式摊铺机具有较 好的唯牵引性能和附着性能ꎬ 其接地面积大ꎬ 比压小ꎬ 不易打 滑ꎬ 运行平稳ꎬ 制动可靠ꎻ 缺点是机动性能差ꎬ 转移工地不方便ꎮ 轮胎式摊铺机机动性好ꎬ 转 移工地快捷方便ꎻ 缺点是附着性较差ꎬ 摊铺阻力大时轮胎易打滑ꎮ 履带式摊铺机多为大型摊铺 机ꎬ 主要用于要求较高的工程施工中ꎻ 轮胎式摊铺机多为中小型摊铺机ꎬ 主要用于养护作业和 要求机动性好的场合ꎮ ６􀆰５􀆰２ 摊铺机熨平板宜采用拼装式 在变宽段可采用液压伸缩式 熨平板应具有较好的摊铺密 ꎬ ꎻ 实功能 当沥青混合料铺层厚度不大于 时 摊铺初始密实度宜不小于 但不应出现 ꎬ ６０ ｍｍ ꎬ ８５％ꎬ — ４１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 石料棱角磨损 振碎现象 、 ꎮ 【条文说明】 液压伸缩式熨平板采用液压缸调节基本宽度以外的摊铺宽度ꎬ 在摊铺过程中调节方 便ꎻ 但其结构复杂ꎬ 通常整体刚度较差ꎬ 摊铺质量受到一定的影响ꎮ 拼装式熨平板是在摊铺机基本宽度以外用标准规格熨平板进行组装ꎬ 以满足摊铺宽度要求ꎮ 拼装熨平板具有结构简单、 刚度大、 摊铺质量好的优点ꎬ 但是在工作过程中改变宽度较困难ꎮ 摊铺机的摊铺密实度对道面施工平整度和压实度有重要影响ꎬ 通过调整熨平板振动器与振 8 捣器参数ꎬ 可以实现较高的摊铺密实度ꎻ 但是ꎬ 应注意不7要过振ꎬ 以免出现石料棱角磨损、 振 1 9 碎等现象ꎮ 8 4 3 信 ６􀆰５􀆰３ 为避免纵向施工冷接缝 宜采用多台同微类型摊铺机梯队连续摊铺作业 相邻两台摊铺机 ꎬ 系 ꎬ 前后距离应不超过 两幅搭接宽度宜为联 相邻层的纵缝位置宜错开 １０ｍꎬ 题５０ ｍｍ~６０ ｍｍꎬ ２００ ｍｍ 以上 押 ꎮ 准 精 ６􀆰５􀆰４ 单台摊铺机的摊铺宽度应根据摊铺机的作业能力和作业质量确定 宜小于 在有效 控 【 混 所 的 放 条 制 合 限 效 宽 文 近 ꎮ 离 料 制 果 说 年 ꎬ ꎮ 析 的 明 如 当 来 和 距 】 ꎬ 日 确 确 离 限 随 本 认 保 过 制 着 通 所 摊 长 摊 ꎬ 摊 常 采 铺 铺 易 铺 限 用 质 机 造 机 制 的 量 摊 成 的 为 摊 的 铺 粗 技 铺 前 ７ 宽 ｍ 机 提 细 术 度 ꎬ 下 能 集 进 的 欧 ꎬ 有 料 步 主 洲 可 效 ꎬ 分 要 不 适 一 控 离 目 超 当 些 制 和 的 过 放 摊 离 温 是 ９ 宽 铺 析 度 为 ｍ ꎮ 机 和 不 ꎮ 了 在 确 均 减 解 保 匀 小 决 摊 等 摊 离 铺 现 铺 析 质 象 离 和 量 ꎮ 析 因 控 的 ꎬ 此 制 条 摊 ꎬ 摊 件 铺 ꎬ 一 铺 下 过 些 ꎬ 质 宽 摊 国 量 时 铺 家 上 螺 宽 对 ꎬ 旋 １０ 取 度 摊 布 ｍ 得 也 铺 料 ꎻ 了 可 宽 器 较 适 度 运 好 当 有 送 ６􀆰５􀆰５ 摊铺机的摊铺速度宜控制在 内 沥青混合料宜不大于 ２ ｍ/ｍｉｎ~５ ｍ/ｍｉｎ ꎬ ＳＭＡ ３ ｍ/ｍｉｎꎬ 并与拌和设备生产能力相协调 摊铺机应连续 均匀 稳定地进行摊铺作业 ꎻ 、 、 ꎮ ６􀆰５􀆰６ 沥青道面下面层宜采用挂线或架设铝合金梁作为基准进行高程控制 上面层宜采用非接 ꎬ 8 触式平衡梁基准 进行厚度控制 中面层应根据下面层高程7和平整度控制情况选用合适的基准进 1 ꎬ 9 4 行摊铺 8 ꎮ 信 3 微 ６􀆰５􀆰７ 摊铺机采用挂线作为调平基准时 宜按 间距设支架 转弯处宜按 间距设支架 ꎬ 系１０ ｍ ꎬ ５ ｍ ꎻ 联 架设铝合金梁时 支点间距宜不大于 ꎬ ５ｍꎮ一 【条文说明】 高程、 厚度和平整度是 沥唯青道面的重要指标ꎬ 能否达到设计要求主要决定于摊铺 机ꎬ 本条规定了摊铺道面时摊铺机自动调平系统的基准选择方法ꎮ 为了控制道面高程ꎬ 下面层 摊铺宜采用挂线或架设铝合金梁作为调平基准ꎻ 为了控制厚度ꎬ 中面层和上面层摊铺宜采用平 衡梁作为调平基准ꎻ 当下面层高程控制不理想时ꎬ 中面层摊铺也应采用挂线或架设铝合金梁作 为调平基准进行控制ꎮ ６􀆰５􀆰８ 摊铺机开始摊铺前 受料斗应涂刷隔离剂或防粘结剂 但不得有积液 应对熨平板进行 ꎬ ꎬ ꎻ 充分预热 温度应不低于 但不宜过度加热 以免熨平板产生翘曲变形 ꎬ １００℃ꎬ ꎬ ꎮ — ４２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ ６􀆰５􀆰９ 沥青混合料铺层的松铺系数应由试验确定 摊铺过程中 应随时检查摊铺层厚度 拱 ꎻ ꎬ 、 度 横坡度 并根据混合料总量与摊铺面积校验平均厚度 、 ꎬ ꎮ ６􀆰５􀆰１０ 摊铺机起步前熨平板下方宜垫长约 宽约 的木板 厚度为松铺厚度与压 ４００ｍｍ、 ２００ｍｍ ꎬ 实厚度之间的差值 ꎮ ６􀆰５􀆰１１ 摊铺过程中混合料遭雨淋时 应立即停止摊铺 未压实成型的混合料应清除废弃 ꎬ ꎬ ꎮ 8 7 1 9 4 ６􀆰 ６ 混合料8压实 3 信 微 系 联 ６􀆰６􀆰１ 沥青道面压实宜采用双钢轮压路机题和轮胎压路机进行组合碾压作业 压实成型的沥青道 押 ꎬ 面应满足压实度和平整度的要求 准 ꎮ精 ６ ６ 有 等 土 【 能 本 􀆰 􀆰 条 ６ ６ 的 因 达 规 密 􀆰 􀆰 文 ２ ３ 压 素 到 范 切 说 实 选 压 规 关 振 压 明 厚 用 实 定 系 动 路 】 度 ꎬ 度 一 ꎬ 压 机 压 宜 振 要 般 对 路 的 实 不 动 求 不 于 机 最 热 大 频 时 大 密 的 大 拌 于 ꎬ 率 于 级 振 压 沥 最 宜 配 １ 动 实 青 ０ 大 不 沥 ０ 频 厚 混 ｍ 压 低 青 率 度 ｍ 合 ꎮ 实 于 混 ꎬ 和 应 料 对 厚 合 ３ 沥 振 由 的 ５ 于 度 料 青 幅 设 Ｈ 最 沥 可 ꎬ ｚ 稳 应 备 ꎬ 大 青 适 美 定 根 的 名 厚 稳 当 国 碎 据 压 义 度 定 放 沥 石 实 混 振 与 碎 宽 青 混 能 合 幅 压 石 ꎮ 协 合 力 料 宜 路 混 会 料 和 类 在 机 合 规 的 混 型 的 ０ 料 范 􀆰 压 、 合 类 ３ ꎬ Ｍ 实 压 ｍ 料 型 我 Ｓ ｍ 厚 ￣ 实 压 、 ８ 国 ~ 度 规 难 实 吨 ０􀆰 宜 « 定 易 难 位 ８ 公 不 ｍ 压 程 易 、 路 ｍ 大 实 度 程 振 沥 之 于 厚 、 度 幅 青 间 度 １ 铺 共 和 ２ 路 ꎮ 不 ０ 层 同 混 面 ｍ 大 厚 确 合 ｍ 施 于 度 定 料 ꎮ 工 １ 和 ꎬ 类 经 技 ００ 环 沥 型 试 术 ｍ 境 青 等 验 ｍ 规 条 混 因 证 ꎬ 范 件 凝 明 日 素 » ７０ｍｍ ( ) 规定压实厚度不超过 ꎮ 当采用压实能力强的振动压路机ꎬ 并经过实体工程试 ＪＴＧ Ｆ４０ １２０ｍｍ 验证明能达到压实度要求时ꎬ 容许适当放宽最大压实厚度ꎮ ６􀆰６􀆰４ 沥青混合料碾压宜分为初压 复压和终压三个阶段8进 行 7 、 1 ꎮ 9 4 ６􀆰６􀆰５ 初压应紧跟摊 铺机进行 并符合下列要求 3 8 ꎬ :信 初压采用钢轮静压的方式进行 并保持较微短的初压区长度 相邻碾压带重叠宽度宜为轮 １ ꎬ 系 ꎮ 宽的 压路机的驱动 轮应面向摊铺联机 通常宜静压 遍 １/３~１/２ꎬ 一 ꎬ １~２ ꎮ 骨架嵌挤良好或摊铺密实度 较高唯的混合料 碾压无明显推移时 可直接进入复压 ２ ꎬ ꎬ ꎮ ６􀆰６􀆰６ 复压应在初压后进行 并符合下列要求 ꎬ : 复压紧跟初压 应在混合料温度较高时进行 碾压段长度应根据混合料的温度下降速度 １ ꎬ ꎻ 和压路机的碾压效率确定 通常宜为 宜不超过 ꎬ ３０ｍ~５０ｍꎬ ６０ｍꎻ 复压宜采用振动压路机和轮胎压路机组合碾压 冷态时轮胎压路机胎压通常为 ２ ꎮ 稳定性差的混合料可适当降低胎压 轮胎压路机进行碾压时 相邻碾压带 ０􀆰４８ＭＰａ~０􀆰５２ＭＰａꎬ ꎻ ꎬ 应重叠 碾压宽度 振动压路机进行振压时 相邻碾压带应重叠 １/３~１/２ ꎻ ꎬ １００ｍｍ~２００ｍｍꎻ — ４３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 对于粗集料含量较高的混合料 宜优先采用振动压路机复压 铺层较厚或难于压实的混 ３ ꎬ ꎻ 合料 振动压路机宜采用高频率大振幅 铺层薄或容易压实的混合料 宜采用高频率小振幅 ꎬ ꎻ ꎬ ꎻ 厚度小于 的薄层不宜采用振动压路机振压 ３０ｍｍ ꎻ 碾压遍数应根据混合料压实难易程度 铺层摊铺密实度 压实设备类型及振动参数等因 ４ 、 、 素 由试验段确定 ꎬ ꎻ 对于大型压路机难于碾压的部位 宜采用小型振动压路机或振动夯进行补充压实 ５ ꎬ ꎮ 8 7 ６􀆰６􀆰７ 终压应在复压之后进行 采用双钢轮压路机或轮1胎压路机进行静压实 宜不少于 遍 9 ꎬ 4 ꎬ ２ ꎬ 8 至无明显轮迹为止 3 信 ꎮ 微 ６􀆰６􀆰８ 压路机应以均匀 稳定的速度碾压 系碾压速度可参考表 确定 振动压路机的振动 、 联ꎬ ６􀆰６􀆰８ ꎮ 频率较低时 碾压速度宜取小值 振动频题率较高时 碾压速度可取大值 ꎬ ꎻ 押 ꎬ ꎮ 准 精 ６ 􀆰 ６ 双 􀆰 双 ９ 钢 钢 压 轮 轮 轮 碾 路 胎 静 振 压 机 压 作 动 温 类 路 用 压 型 机 压 度 路 路 应 机 机 符 合 ２ 本 ~ ３ 规 适 ２ ２ ( ~ ~ 范 宜 表 静 ３ ３ 压 ６ ６ 􀆰 􀆰 初 ) ６ １ 􀆰 压 􀆰 ８ ２ ４ 条 压 ( 最 静 的 ４ ４ 路 大 压 机 规 ) 碾 定 压 ꎬ ３ 速 ~ 并 ４ 度 􀆰 适 ５ 根 ３ ３ ~ ~ ( 宜 ( 据 ４ ５ ｋ 振 ｍ 混 动 / 复 ｈ ) 合 ) 压 料 的 ５ 要 种 ( 最 求 振 类 ５ ６ 大 动 、 ) 铺层 ３~ 厚 ５ 适 ３ ４ ( 度 ~ ~ 宜 静 ５ ６ 、 压 终 气 ) 压 温 ６ 、 ( 最 静 压 ６ ８ 大 压 路 ) 机 类型 等经试压确定 初压和复压宜在较高的温度下进行 不应在低温下反复碾压 避免石料棱 ꎻ ꎬ ꎬ 角磨损 压碎 破坏级配 、 ꎬ ꎮ ６􀆰６􀆰１０ 混合料压实应符合下列要求 ＳＭＡ : 8 7 １ ＳＭＡ 混合料 宜采用双钢轮压路机静压或振压 ꎬ 4 也9 1可采用振荡压路机碾压 ꎮ 振动碾压应遵 8 循 紧跟 慢压 高频 低幅 的方式进行 避免欠3压和过压 信 “ 、 、 、 ” ꎬ ꎮ 微 混合料不宜采 用轮胎压路机碾压 系 若需要采用轮胎压路机碾压时 混合料温度宜低 ２ ＳＭＡ ꎬ ꎬ 联 于 并控制碾压遍数 以防止将沥青搓揉挤压上浮 但不应温度过低碾压 避免发生石料 １１０℃ꎬ ꎬ 一 ꎻ ꎬ 唯 棱角磨损 压碎等现象 、 ꎮ 混合料碾压出现 油斑 时 应分析原因 检查纤维添加与拌和情况 影响道面质 ３ ＳＭＡ “ ” ꎬ ꎬ ꎬ 量及安全的混合料应予铲除 ꎮ 【条文说明】 尽管轮胎压路机具有搓揉作用和碾压均匀等优点ꎬ 但是 混合料由于沥青含量 ＳＭＡ 高ꎬ 采用轮胎压路机在混合料温度高时进行碾压容易将沥青挤出上浮ꎮ 所以 混合料除经试 ＳＭＡ 验证明轮胎压路机碾压有良好效果外ꎬ 不宜采用轮胎压路机碾压ꎻ 若需要采用轮胎压路机碾压 时ꎬ 应控制碾压遍数和温度ꎬ 以防将沥青搓揉挤压上浮ꎮ — ４４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ ６􀆰６􀆰１１ 压路机沿摊铺方向折返位置应成阶梯状停机 避免停机位置在一条直线上 ꎬ ꎮ ６􀆰６􀆰１２ 压实应从外侧向中心碾压 从低向高碾压 ꎬ ꎮ ６􀆰６􀆰１３ 碾压过程中应向钢轮喷雾状水 以混合料不粘轮为度 轮胎压路机应向轮胎涂少量隔 ꎬ ꎻ 离剂 隔离剂严禁使用柴油 ꎬ ꎮ ６􀆰６􀆰１４ 铺层边缘有支挡时 应紧贴支挡碾压 无支挡时 可将边缘混合料先空出宽度 ꎬ ꎻ ꎬ ３００ｍｍ~ 不压 待压完第一遍后 再进行边缘压实 以避免8混 合料向外推移 ４００ｍｍ ꎬ ꎬ ꎬ 1 7 ꎮ 9 4 ６􀆰６􀆰１５ 压路机不得在未碾压成型的道面上转向 调8头 加水或停机 在当天成型的道面上 、3 、 ꎻ ꎬ 信 不应停放任何设备和车辆 避免散落石料 油料微等杂物 ꎬ 、 ꎮ 系 联 题 押 ６􀆰 ７ 施工接缝 准 精 ６ ６ 预 缝 垂 􀆰 􀆰 ７ ７ 留 迹 直 􀆰 􀆰 １ ２ １ ２ ꎮ 宽 纵 度 沥 纵 沥 因 向 １ 青 向 青 特 ０ 成 ０ 道 施 道 殊 直 ｍ 面 工 面 原 ｍ 线 施 接 的 因 ~ ２ 工 缝 纵 产 ０ 上 ０ 缝 应 向 生 面 ｍ 应 符 施 纵 ｍ 层 结 合 工 向 暂 中 合 下 接 冷 不 间 紧 列 缝 接 碾 纵 密 要 宜 缝 压 缝 、 求 为 时 ꎬ 应 连 : ꎬ 热 作 位 接 宜 接 为 于 平 加 缝 后 顺 道 ꎻ 设 机 ꎬ 相 挡 面 的 不 邻 板 的 调 应 两 或 中 平 产 台 切 线 传 生 摊 除 感 明 铺 厚 摊 器 显 机 度 铺 的 基 搭 、 另 离 准 压 接 析 一 面 实 处 ꎮ 幅 ꎬ ꎬ 度 前 然 宜 不 应 后 将 足 清 跨 前 部 接 除 机 分 缝 碎 已 ꎮ 碾 屑 铺 接 压 的 缝 吹 以 松 断 干 消 铺 面 层 应 水 除 ꎬ ( )ꎮ ꎬ 分 涂刷粘层油 接缝碾压分为后跨缝碾压和先跨缝碾压 后跨缝碾压宜由边缘向中间碾压 ꎬ ꎮ ꎬ ꎬ 留下 再跨缝碾压密实 先跨缝碾压 然后压实新铺层 跨缝碾压是指将压路机 １００ｍｍ ~１５０ｍｍ ꎻ ꎬ ꎮ 钢轮的大部分 在压实层上 小部分 约 在新铺层上 进行碾压的压实工艺 ꎬ ( １００ｍｍ~１５０ｍｍ) 8 ꎬ ꎮ 7 沥青道面的纵向施工缝宜沿跑道 滑行道的中1心线平行设置 上 下层纵缝宜错开 ３ 、 4 9 ꎬ 、 8 热接缝 或 冷接缝 以上 3 ２００ｍｍ ( ) ３００ｍｍ ( ) ꎮ 信 微 【条文说明】 若沥青道面的 纵向接缝质量不高 系 ꎬ 易造成纵向开裂ꎮ 纵向施工缝宜为热接缝ꎬ 摊铺 联 机采用梯队摊铺作业ꎮ 当冷接缝无法避免时ꎬ 宜加设挡板ꎬ 也可采用压路机上安装的切边器ꎬ 一 在混合料尚未冷却时切除压实度或 厚度唯不足的部分ꎬ 这两种处理方法较冷却后用切割机切割效 果好ꎮ ６􀆰７􀆰３ 横向施工接缝应符合下列要求 : 横向施工接缝应采用垂直接缝 上 下各层的横向接缝均应错开 以上 １ ꎬ 、 １ｍ ꎮ 宜在混合料尚未冷透时垂直刨除接缝处压实度或厚度不足部分 使接缝成直角连接 当 ２ ꎬ ꎮ 采用切割机制作接缝时 宜在混合料冷却但尚未结硬时进行 切割时留下的泥水应清洗干净 ꎬ ꎬ ꎮ 接缝施工不应损伤下层 ꎮ — ４５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 摊铺前接缝处应清除碎屑 吹干水分 涂刷粘层油 ３ ꎬ ꎬ ꎮ 铺筑接缝时 应使接茬预热软化 以加强接缝处材料的粘结 ４ ꎬ ꎬ ꎮ 接缝碾压时 应先横向碾压或与横缝成一定角度碾压 再纵向碾压成为一体 做到压实 ５ ꎬ ꎬ ꎬ 充分 连接平顺 粘结牢固 、 、 ꎮ 当同时存在纵缝和横缝时 应先碾压纵缝 再碾压横缝 然后纵向碾压成一体 ６ ꎬ ꎬ ꎬ ꎮ 8 7 1 ６􀆰 ８ 透层、 粘层9、 封层 4 8 3 信 微 系 ６􀆰８􀆰１ 透层施工应符合下列要求 联 : 题 沥青道面非沥青类基层必须喷洒押透层油 沥青层必须在透层油完全渗透入基层后方可铺 １ ꎬ 准 筑 基层上设置封层时 也应喷洒精透层油 ꎮ ꎬ ꎮ 透 层 ) 层 ꎮ ２ ３ 油 下 渗 应 透 层 透 根 层 类 入 型 据 油 基 基 的 层 层 用 的 类 量 深 型 可 度 选 通 宜 择 过 不 渗 试 表 小 透 洒 ６ 于 􀆰 性 确 ８􀆰 ５ 好 定 １ ｍ ꎬ 的 沥 ｍ 液 宜 液 青 体 ( 符 体 道 无 沥 合 稀 面 青 机 透 表 释 结 层 沥 ６ 合 材 􀆰 青 ８ 料 料 􀆰 或 １ 的 稳 的 乳 规 定 要 格 化 集 和 求 沥 用 料 ꎮ 青 量 基 ꎬ 层 喷 ) 洒 或 后通 １０ 乳 过 ｍ 化 钻 ｍ 沥 孔 ( 青 无 或 结 挖 合 掘 料 确认 基 规格 用量 ２ 规格 用量 ２ (ｋｇ/ｍ ) (ｋｇ/ｍ ) 或 无结合 料粒料基层 ＡＬ(Ｍ)￣１、 ２ ３ ＰＣ￣２ 或 １􀆰０~２􀆰３ ０􀆰３~０􀆰６ ＡＬ(Ｓ)￣１、 ２ ３ ＰＡ￣２ 或 8 半刚性基层 ＡＬ(Ｍ)￣１、 ２ ３ 7 ＰＣ￣２ 或 ０􀆰６1~１􀆰５ ０􀆰３~０􀆰５ ＡＬ(Ｓ)￣１、 ２ ３ 9 ＰＡ￣２ 4 8 注 表中用量是指包括稀 释剂和水分等在内的液体沥青 乳化沥3青的总量 : 、 信 ꎮ 微 系 喷洒透层油前应清扫道 面 透层油宜联采用智能型沥青洒布车一次喷洒均匀 沥青洒布车 ４ ꎬ 一 ꎮ 喷洒不足时改用手动喷洒 过量时 应撒唯布石屑或砂吸油 必要时做适当碾压 ꎬ ꎬ ꎮ 透层油洒布后不得在表面形成油皮 透层油达不到渗透深度要求时 应更换透层油 ５ ꎬ ꎬ ꎮ ６􀆰８􀆰２ 粘层施工应符合下列要求 : 符合下列情况之一时 应喷洒粘层油 １ ꎬ : 双层式或三层式热拌热铺沥青道面的沥青层之间 １) ꎻ 加铺沥青层的旧道面或沥青稳定碎石基层表面 ２) ꎮ 粘层油用量应根据下层的类型通过试洒确定 宜符合表 的要求 ２ ꎬ ６􀆰８􀆰２ ꎮ — ４６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ 表６􀆰８􀆰２ 沥青道面粘层材料的规格和用量 热沥青 乳化沥青 改性乳化沥青 下层类型 规格 用量 ２ 规格 用量 ２ 规格 用量 ２ (ｋｇ/ｍ ) (ｋｇ/ｍ ) (ｋｇ/ｍ ) 新建沥青层或 Ａ￣９０ ＰＣ￣３ ＰＣ￣３ 旧沥青道面 ０􀆰３~０􀆰５ ０􀆰３~０􀆰６ ０􀆰３~０􀆰６ Ａ￣７０ ＰＡ￣３ 8 ＰＡ￣３ 7 1 9 水泥混凝土 Ａ￣９０ ＰＣ￣３ 4 ＰＣ￣３ ０􀆰２~０􀆰４ 8 ０􀆰３~０􀆰５ ０􀆰３~０􀆰５ Ａ￣７０ ＰＡ￣３ 3 ＰＡ￣３ 信 注 表中用量是指包括稀释剂和水分等在内的乳化沥青的微总量 : ꎮ 系 联 题 粘层油宜采用智能型沥青洒布车喷洒 洒布速度和喷洒量保持稳定 洒布均匀 押 ３ ꎬ ꎬ ꎮ 准 粘层油宜在摊铺前洒布 待乳化沥青破乳 水分蒸发完成 或热沥青冷却后 即刻铺筑 精 ４ ꎬ 、 ꎬ ꎬ ６ 沥 􀆰 ８ 青 􀆰 ３ ２ １ 层 ꎬ 封 封 Ａ 确 Ｃ 层 层 ￣ 保 ５ 施 宜 沥 粘 指 工 采 青 层 标 应 用 混 不 符 热 合 受 合 拌 料 污 下 型 封 染 列 Ａ 层 ꎮ Ｃ 要 表 技 ￣ ５ 求 ６ 术 、 􀆰 : ８ Ｓ 指 􀆰 Ｂ ３ 标 Ｓ ￣１ 改 应 Ａ 性 符 Ｃ 沥 ￣ 合 ５ 技 沥 青 表 术 青 碎 ６ 要 混 􀆰 石 求 ８ 合 􀆰 、 ３ 料 ￣ 橡 １ 封 的 胶 层 要 技 沥 术 求 青 要 ꎮ 碎 求 石 ꎮ 试验方法 击实次数 双面各 次 ＪＴＧ Ｅ２０ ７５ Ｔ０７０２ 稳定度 ＪＴＧ Ｅ２０ (ｋＮ) ≥８ Ｔ０７０９ 8 流值 1 7 ＪＴＧ Ｅ２０ (ｍ ｍ) １􀆰５~４ 9 4 Ｔ０７０９ 8 3 信 空隙率 ＪＴＧ Ｅ２０ (％) ２微~５ 系 Ｔ０７０５ 联 沥青饱和度 ＪＴＧ Ｅ２０ (％) 一 ７０~８５ 唯 Ｔ０７０５ 矿料间隙率 ＪＴＧ Ｅ２０ (％) ≥１７ Ｔ０７０５ 改性沥青或橡胶沥青碎石封层的施工应符合下列要求 ３ ＳＢＳ : 应采用质地坚硬 干燥清洁的碎石 其各项技术指标应符合表 的规定 碎石粒 １) 、 ꎬ ６􀆰８􀆰３￣２ ꎮ 径尽量单一 其级配组成应满足设计要求 ꎬ ꎮ — ４７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 表６􀆰８􀆰３￣２ 封层碎石材料技术要求 项目 技术要求 试验方法 石料压碎值 ＪＴＧ Ｅ４２ (％) ≤２０ Ｔ０３１６ 洛杉矶磨耗损失 ＪＴＧ Ｅ４２ (％) ≤２８ 8 7 Ｔ０３１７ 1 9 表观相对密度 8 4 ＪＴＧ Ｅ４２ ≥２􀆰５3 信 Ｔ０３０４ 微 吸水率 系 ＪＴＧ Ｅ４２ (％) ≤２􀆰０ 联 Ｔ０３０４ 题 与沥青的粘附性等级 押 级 ＪＴＧ Ｅ２０ 准 ５ Ｔ０６１６ 精 验 确 ２ ３ 定 ) ) 针 碎 用 片 软 石 于 坚 状 石 覆 封 固 颗 含 性 粒 盖 层 量 含 率 的 ( ( 量 ％ 宜 碎 ％ ) ) ( 为 石 ％ 应 ) ７ ０ 水 ％ 洗 ~ ８ ꎬ ０ ％ 或 ꎬ 通 Ｓ 过 ＢＳ 拌 改 和 性 楼 ≤ 沥 ≤ ≤ 进 ２ １ １ 青 􀆰 ２ ０ 行 ０ 或 加 橡 热 胶 、 沥 除 青 尘 和 ꎬ 碎 加 石 热 的 温 洒 度宜 ( Ｊ Ｊ Ｊ 为 撒 Ｔ Ｔ Ｔ Ｔ Ｔ Ｔ Ｇ Ｇ Ｇ ０ ０ ０ ) ３ ３ ３ １ Ｅ Ｅ Ｅ １ １ ２ ５ ４ ２ ０ ４ ４ ４ 布 ０ ２ ２ ２ ℃ 量 ~ 应 １６ 通 ０℃ 过 ꎮ 试 ꎮ 宜采用同步碎石封层车进行 改性沥青或橡胶沥青和碎石洒 撒 布作业 作业前 ４) ＳＢＳ ( ) ꎮ ꎬ 应标定 改性沥青或橡胶沥青和碎石洒 撒 布量 ＳＢＳ ( ) ꎮ 改 性沥青或橡胶沥青同步碎石封层车起步和终止位置应铺毡垫 宽度宜为 纵 ５) ＳＢＳ 8 ꎬ ２ ｍꎬ 7 向衔接应与已洒 撒 布部分重叠 左右 9 1 ( ) １００ｍｍ ꎮ 4 8 应采用胶轮压 路机对 改性沥青或橡胶信沥3青碎石封层进行碾压 速度限制在 ６) ＳＢＳ ꎬ ６ ｋｍ/ｈ~ 微 内 碾压遍数为 遍 系 １０ｋｍ/ｈ ꎬ ２~４ ꎮ 联 碾压过程中 压路机不得随意刹车或掉头 碾压应在 内完成 一 ７) ꎬ ꎬ １０ｍｉｎ~２０ｍｉｎ ꎮ 唯 在封层施工完成后应及时清扫浮石 封层与上覆层的施工工序应紧凑衔接 防止污染和 ８) ꎮ ꎬ 损坏封层 ꎮ 【条文说明】 出于道面封水和防止反射裂缝的需要ꎬ 可在沥青混凝土加铺层下面、 现有道面上铺 设橡胶沥青碎石封层ꎮ 碎石封层所用原材料主要包括粘结料和碎石两类ꎮ 原材料的选择是实现碎石封层优良性能 的关键和重要保证ꎬ 它在很大程度上决定了碎石封层设计质量的好坏ꎮ 石料是碎石封层的重要 组成部分之一ꎬ 应选用材质优良的石料ꎮ — ４８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面施工 ６ ６􀆰 ９ 无纺土工织物施工 ６􀆰９􀆰１ 用于无纺土工织物粘接的浸透沥青宜采用基质沥青或改性乳化沥青 其洒布量应通过试 ꎬ 洒确定 基质沥青宜为 ２ ２ 乳化沥青宜为 ２ ２ 并使面层和 ꎬ ０􀆰６ｋｇ/ｍ ~１􀆰０ｋｇ/ｍ ꎬ １􀆰０ｋｇ/ｍ ~１􀆰２ｋｇ/ｍ ꎬ 8 基层具有良好的粘结 7 ꎮ 1 9 4 8 ６􀆰９􀆰２ 浸透沥青喷洒前 应清扫工作面 并保持其3干燥 ꎬ ꎬ 信 ꎮ 微 ６􀆰９􀆰３ 宜采用机械摊铺 避免起皱 在折皱系高度大于 时 应剪开折皱部分并铺平 搭接 ꎬ ꎮ ２０ ｍｍ ꎬ ꎮ 联 宽度宜为 搭接结合面应题涂满浸透沥青并压实 １００ｍｍ~１５０ｍｍꎬ ꎮ 押 准 ６􀆰９􀆰４ 铺设后应及时进行上覆层的施工 施工时 施工车辆不得在其表面转弯 精 ꎮ ꎬ ꎮ ６ ６ ６ 牢 􀆰 􀆰 􀆰 １ １ １ 固 ０ ０ ０ 􀆰 􀆰 􀆰 ꎮ １ ２ ３ 铺 铺 铺 设 设 设 Ｓ Ｓ Ｂ Ｂ Ｓ Ｓ 防 防 防 水 水 水 卷 卷 卷 材 材 材 前 时 应 ꎬ ６ 纵 􀆰 应 搭 向 １ 清 接 ０ 分 扫 宽 段 工 度 充 Ｓ 作 宜 Ｂ 分 面 为 Ｓ 张 ꎬ 防 紧 并 水 ꎬ 保 横 持 卷 向 其 材 干 平 施 燥 直 ꎮ 工 ꎬ 并注意压实 ꎬ 使之与下层粘接 ＳＢＳ ꎬ １００ｍｍ~１５０ｍｍꎮ ６􀆰１０􀆰４ 铺设 防水卷材后 应及时进行上覆层的施工 ＳＢＳ ꎬ ꎮ 8 ６􀆰 １１ 试验段铺1筑7 9 4 8 3 信 微 ６􀆰１１􀆰１ 沥青道面各层在施 工前应铺筑试验段系试验段不宜铺筑在道面的关键部位上 其位置 联ꎬ ꎬ 与面积大小应根据试验目的确定 试验段一方案经批准后实施 ꎬ 唯 ꎮ ６􀆰１１􀆰２ 试验段应具有代表性 采用的 材料 设备 车辆 人员等 宜与正常施工相同 ꎬ 、 、 、 ꎬ ꎮ ６􀆰１１􀆰３ 应通过试验段的铺筑 检验施工机械的类型 数量 生产能力 组合方式等匹配关系 ꎬ 、 、 、 是否合理 检查施工组织方式 方法及车辆调度 设备协调 人员配合 前后场指挥通信方式 ꎻ 、 、 、 、 ꎬ 以及材料和施工质量是否符合要求 确定施工组织管理体系 质保体系 安全措施等 ꎬ 、 、 ꎮ ６􀆰１１􀆰４ 试验段铺筑分为试拌和试铺两个阶段 ꎮ 试拌阶段应包括以下内容 １ : — ４９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 确定拌和工艺 包括上料速度 每盘重量 拌和时间 拌和温度等 １) ꎬ 、 、 、 ꎻ 检查拌和设备的配料控制误差和出料温度控制误差 记录 打印装置的工作状态 ２) ꎬ 、 ꎻ 检查拌和设备工作稳定性 是否有明显的溢料 待料 混仓及其他非正常现象 ３) ꎬ 、 、 ꎻ 验证沥青混合料生产配合比设计 提出生产用的标准配合比和最佳沥青用量 ４) ꎬ ꎮ 试铺阶段应包括以下内容 ２ : 确定透层油或粘层油的喷洒方式和效果 １) ꎻ 8 确定摊铺工艺 包括摊铺温度 摊铺速度 振捣7和振动参数 调平方式 松铺系数及接 ２) ꎬ 、 、 1 、 、 9 4 缝 接坡处理方法等 8 、 ꎻ 3 信 检验摊铺效果 包括摊铺平整度 密实微性 均匀性 宽度 厚度和横坡等 ３) ꎬ 、 、 、 、 ꎻ 系 确定适宜的压路机类型 数量和组联合方式 ４) 、 ꎻ 题 确定碾压工艺 包括碾压温度押碾压顺序 碾压速度 碾压遍数等 ５) ꎬ 、 、 、 ꎻ 准 检验压实效果 包括碾压完成后的压实度 平整度 渗水系数 构造深度 均匀性 厚 精 ６) ꎬ 、 、 、 、 、 ６ ６ 度 经 􀆰 􀆰 １ １ 、 批 １ １ 􀆰 􀆰 ７ 宽 准 ５ ６ ) 度 后 建 铺 试 ꎬ 、 立 筑 验 横 方 无 试 段 坡 可 破 铺 验 和 进 损 段 筑 层 行 检 过 时 间 正 测 程 应 粘 式 方 中 结 施 由 法 ꎬ 等 工 各 与 应 ꎻ ꎮ 方 钻 做 技 孔 好 术 取 记 人 芯 录 员 法 ꎬ 共 检 对 同 测 每 参 道 个 加 面 工 ꎬ 压 序 铺 实 存 筑 度 在 的 结 的 相 束 问 关 后 题 关 编 进 系 写 行 ꎮ 完 分析 整 ꎬ 的 提 试 出 验 改 段 进 总 措 结 施 报 ꎮ 告 ꎬ 8 7 1 9 4 8 3 信 微 系 联 一 唯 — ５０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面不停航施工 ７ ７ 沥青道面不停航施工 8 7 ７􀆰 １ 一般规9定1 4 8 3 信 微 系 ７􀆰１􀆰１ 沥青道面不停航施工的组织实施应联确保不影响机场飞行安全和正常生产运营 ꎮ 题 押 ７􀆰１􀆰２ 施工期间应成立飞行安全监督检查小组 负责对飞机的起飞 降落 滑行等情况进行 准 ꎬ 、 、 精 监视 ７ ７ ７ 备 【 施 时 􀆰 􀆰 􀆰 条 １ １ １ 时 工 间 􀆰 􀆰 􀆰 文 ３ ４ ５ 间 ꎮ 完 宜 说 ꎬ 毕 不 施 沥 施 明 最 须 少 工 青 工 】 后 留 于 期 道 过 经 撤 给 ５ 间 面 程 验 ｈ 场 沥 应 不 中 ꎮ 表 也 青 建 停 明 需 道 应 立 航 ꎬ 要 面 及 健 施 沥 自 １ 时 全 工 青 ｈ 然 掌 项 每 道 左 冷 握 目 天 面 右 却 本 部 连 不 的 降 场 组 续 停 时 温 的 织 有 航 间 的 气 机 效 施 ꎬ 时 象 构 施 工 留 间 、 工 预 人 给 ꎮ 安 时 报 员 摊 因 全 间 机 铺 此 管 宜 避 械 碾 ꎬ 理 不 免 设 压 沥 体 少 在 备 的 青 系 于 不 从 作 道 ꎬ 良 ５ 进 业 面 ｈ 明 气 场 ꎮ 时 确 不 象 到 间 分 停 条 正 约 工 航 件 式 有 、 施 下 摊 ３ 职 工 施 铺 ｈ 责 每 ꎮ 工 需 和 天 另 要 管 连 外 雨 １ 理 续 ꎬ 天 ｈ 流 有 左 还 程 效 右 要 道 ꎮ 施 的 考 面 准 虑 潮 工 ꎬ ꎬ ꎮ 、 湿 气温低于 或气温低于 且风速大于 级时 不宜进行沥青道面施工 、 １０℃ １５℃ ５ ꎬ ꎮ ７􀆰 ２ 施工准备8 7 1 9 4 8 3 信 微 ７􀆰２􀆰１ 应制定完善的不停航 施工组织措施 ꎬ 并 系 对每个人员进行安全施工教育 ꎬ 每次进入飞行区 联 前应做好重点安全内容的交底 进入飞行区从事施工作业的人员 应参加培训并申办通行证 ꎮ 一 ꎬ ꎮ 唯 ７􀆰２􀆰２ 施工前必须制定各种可能突发 事 件的应急预案并进行演练 ꎮ ７􀆰２􀆰３ 应配备足够的人员和机械设备 并加强机械设备和工器具的日常维修保养工作 主要机 ꎬ ꎮ 械设备如摊铺机 铣刨机 压路机 洒布车必须有备用设备 、 、 、 ꎮ ７􀆰２􀆰４ 施工中应配备 台不小于 的吊车和 台不小于 的平板拖车 及一定数量的消防 １ ５０ｔ １ ２５ ｔ ꎬ 器材等 ꎮ ７􀆰２􀆰５ 各种材料备料应充分 施工前宜达到材料总量的 以上 保证不停航施工期间供料的 ꎬ ５０％ ꎬ — ５１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 连续性 ꎮ 【条文说明】 沥青道面一旦开始施工对材料用量很大ꎬ 材料供应往往跟不上进度要求影响连续施 工ꎮ 因此ꎬ 宜提前备足材料至总量的 以上ꎮ ５０％ ７􀆰２􀆰６ 沥青道面加铺前 应完成原道面及灯具处理 管线预埋设和新灯具定位等工作 ꎬ 、 ꎮ ７􀆰２􀆰７ 施工前应进行施工区域地下管线设施的探测 并做好记录 标识 保护和导改 ꎬ 、 、 ꎮ ７􀆰２􀆰８ 夜间施工应在整个作业范围内配备足够的临时照明8设 施 7 1 ꎮ 9 4 8 3 信 微 ７􀆰 ３ 施工 系 联 题 押 准 ７􀆰３􀆰１ 进入飞行区的人员和机械设备 应持证有序进出 路线沿途应摆放交通标志 人员应穿 精ꎬ ꎬ ꎮ ７ ７ 戴 通 应 【 站 􀆰 􀆰 条 ３ ３ ꎬ 反 行 有 􀆰 􀆰 文 ２ ３ ꎮ 并 光 足 说 在 背 够 宜 沥 明 施 心 容 设 青 】 ꎬ 工 积 两 拌 采 施 期 的 台 和 用 工 间 混 及 站 一 车 处 合 以 应 台 辆 于 料 上 有 沥 应 待 成 沥 可 青 配 命 品 青 靠 拌 备 状 储 拌 的 和 黄 态 料 和 电 站 ꎮ 仓 色 站 源 的 ꎮ 旋 ꎬ 供 应 转 如 应 急 闪 ꎬ 采 预 光 并 用 案 警 配 一 ꎬ 示 备 台 是 灯 足 沥 指 ꎬ 够 青 必 穿 功 拌 须 过 率 和 在 重 的 站 机 要 应 ꎬ 场 区 急 必 附 发 域 须 近 电 应 有 租 机 由 可 组 用 机 靠 ꎮ 一 场 的 台 安 应 及 全 急 以 管 方 上 理 案 沥 人 ꎻ 青 员 拌 拌 引 和站 和 领 ７􀆰３ 􀆰４ 摊铺宜采用分层分段全幅成梯队施工 一次施工作业长度宜不小于 ꎬ ２００ｍꎮ ７􀆰３􀆰５ 摊 铺方向宜沿主要起飞 降落 方向推进 宜分层连续摊铺 避免跳跃式分段施工 ( ) ꎬ ꎬ ꎮ ７􀆰３􀆰６ 临时接 坡应符合下列要求 : 8 7 1 每台班施工 结束时或施工时遇突然降雨 机械故9障 应在全道面范围内做纵向 横向临 １ 、 4 ꎬ 、 8 时接坡处理 道面淋湿 部位摊铺的混合料第二天应信铣3刨重新摊铺 ꎮ ꎮ 微 跑道纵向临时接坡坡 度应小于 坡系底埋头深度应大于 接坡面最薄处的压实厚 ２ １％ꎬ ４０ｍｍꎬ 联 度应大于 铣刨临时接坡 应找准上一一班施工临时接坡变坡点 划好铣刨线铣刨 如图 ４０ ｍｍꎮ ꎬ ꎬ 唯 所示 ７􀆰３􀆰６￣１ ꎮ 为保证道面平整度 上面层施工应沿铣刨线全部铣刨临时接坡 １) ꎬ ꎻ 中 下面层施工 摊铺压实厚度小于 时 应沿铣刨线全部铣刨临时接坡 摊铺压 ２) 、 ꎬ ８０ｍｍ ꎬ ꎻ 实厚度大于 时 可沿铣刨线铣刨大于 厚的楔形临时接坡部分 保留剩余已压实的 ８０ｍｍ ꎬ ４０ ｍｍ ꎬ 临时接坡部分 ꎮ 跑道横向临时接坡坡底埋头深度应大于 接坡面最薄处的压实厚度应大于 ３ ４０ｍｍꎬ ４０ｍｍꎮ 临时接坡坡底在跑道或快滑出口位置 临时接坡坡度应小于 如图 所示 １) ꎬ １􀆰５％ꎬ ７􀆰３􀆰６￣２ ꎻ — ５２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 沥青道面不停航施工 ７ 临时接坡坡底在跑道与道肩交接位置 坡度宜不大于 坡底用细料碾压顺平 边部 ２) ꎬ １ ∶ ２ꎬ ꎬ 厚度宜小于 ３０ｍｍꎻ 临时接坡坡底在道肩与土面区交接位置 坡底边部应做成 倒角 外侧用素土等回填 ３) ꎬ ４５° ꎬ 碾压密实 ꎮ 滑行道 联络道纵向临时接坡坡度应小于 横向临时接坡坡度应小于 坡底埋头 ４ 、 ２％ꎬ ５％ꎬ 深度应大于 ４０ｍｍꎮ 8 下层为水泥混凝土道面时 坡底位置宜设置在水泥7混凝土道面接缝处 ５ ꎬ 1 ꎮ 9 4 接坡过渡面若设有 防水卷材 无纺土工织8物时 应将接触面清理干净并喷洒粘层油 ６ ＳＢＳ 、 3 ꎬ 信 后再进行粘贴 微 ꎮ 系 联 题 押 准 精 图 ７􀆰３􀆰６￣１ 纵向临时接坡示意图 8 7 1 9 4 8 3 信 图 横向微临时接坡示意图 ７􀆰３􀆰６￣２ 系 联 一 唯 【条文说明】 目前国内主要从事沥青 道面不停航施工的几家施工单位ꎬ 在每台班沥青道面施工结 束时ꎬ 跑道纵向临时接坡坡度都是按照小于 来控制的ꎬ 使用单位对跑道临时纵向接坡的使用 １％ 情况反映良好ꎮ 因此ꎬ 本次规范修订将跑道纵向临时接坡坡度修改为应小于 ꎮ １％ 该条款中、 下面层施工ꎬ 取 作为全部铣刨或部分铣刨临时接坡的临界厚度ꎮ 理由是ꎬ ８０ｍｍ 第二天继续施工在起始铣刨线处的最小铣刨深度为 ꎬ 接坡面最薄处的压实厚度应大于 ４０ ｍｍ ４０ ꎬ 若这层摊铺压实厚度小于等于 ꎬ 在起始处铣刨掉 及以上ꎬ 剩下未铣刨部分的 ｍｍ ８０ｍｍ ４０ ｍｍ 厚度就不足 ꎮ 而铣刨时对剩下部分会有较大的扰动ꎬ 使之粘接不牢ꎬ 故不宜保留这部分ꎬ ４０ｍｍ — ５３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 应全厚度铣刨ꎮ 若这层摊铺压实厚度大于 ꎬ 在起始位置铣刨 ꎬ 未铣刨部分还有 ８０ ｍｍ ４０ ｍｍ 及以上厚度ꎬ 铣刨对剩下部分的扰动相对较小ꎬ 在粘接牢固的情况下全厚度铣刨没必要ꎬ ４０ｍｍ 浪费较大ꎬ 也不符合环保、 节能、 绿色要求ꎮ ７􀆰３􀆰７ 当施工末端作为永久性接坡或临时接坡使用时间较长时 坡底埋头深度应大于 ꎬ ５０ｍｍꎮ ７􀆰 ４ 开放使用8 7 1 9 4 8 3 信 微 ７􀆰４􀆰１ 每日施工完毕 道面标志线应及时恢复 ꎬ 系ꎮ 联 ７􀆰４􀆰２ 每日施工完毕 施工区域应清扫干题净 所有机械设备 工器具等全部退场停放到业主指 ꎬ ꎬ 、 押 定安全位置 道面上不得有任何外来准物 ꎬ ꎮ 精 ７ ７ 可 􀆰 􀆰 ４ ４ 开 􀆰 􀆰 ３ ４ 放 使 新 每 用 摊 日 ꎮ 铺 施 的 工 沥 完 青 毕 ꎬ 道 应 面 由 在 机 表 场 面 管 温 理 度 机 低 构 于 牵 ５０ 头 ℃ 对 时 施 ꎬ 工 方 区 可 域 开 进 放 行 使 全 用 面 ꎬ 检 必 查 要 ꎬ 时可 检 洒 查 水 合 冷 格 却 并 ꎮ 签字后方 8 7 1 9 4 8 3 信 微 系 联 一 唯 — ５４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 施工质量检查 ８ ８ 施工质量检查 8 7 ８􀆰 １ 一般规9定1 4 8 3 信 微 系 ８􀆰１􀆰１ 沥青道面施工应建立健全有效的质联量保证体系 对施工各工序的质量进行检查和评定 ꎬ ꎬ 题 达到规定的质量标准 押 ꎮ 准 ８􀆰１􀆰２ 沥青道面施工应加强施工过精程质量控制 实行动态质量管理 ８ 料 理 施 【 【 认 􀆰 条 条 １ 识 装 的 工 􀆰 文 文 ３ 到 ꎮ 卸 过 说 说 与 程 施 “ 明 明 运 控 过 工 】 】 输 制 程 过 沥 由 、 方 控 程 青 于 混 法 制 中 道 多 合 ꎬ ” 在 面 数 积 料 “ 主 主 沥 动 极 摊 要 要 青 态 实 铺 工 施 道 质 、 行 序 工 面 量 动 混 完 工 施 管 态 合 成 序 工 理 质 料 后 包 质 ” 量 压 ꎬ 括 量 的 管 实 应 基 检 重 控 和 组 测 层 要 ꎮ 施 织 处 项 性 工 ꎬ 中 理 目 ꎬ 接 间 、 都 要 缝 验 透 具 求 处 收 层 有 承 理 ꎮ 、 滞 包 等 未 后 粘 人 ꎮ 经 性 层 做 承 验 ꎬ 、 好 包 收 因 封 过 ꎮ 人 合 此 层 程 应 格 本 施 控 按 ꎬ 规 工 制 要 不 范 、 的 求 得 在 混 研 进 进 修 合 究 行 行 订 料 ꎬ 下 自 过 拌 提 一 检 程 出 制 ꎬ 道 中 科 、 合 工 学 混 充 序 合 合 格 分 后报监理单位验收ꎮ 监理单位根据工程实际情况ꎬ 组织施工验收ꎮ ８􀆰１􀆰４ 所有与工程建设有关的原始记录 试验检测及计算数据 汇总表格 应如实记录和 、 、 ꎬ 保存 ꎮ 8 ８􀆰１􀆰５ 材料进场 前应按 批 对各种原材料进行抽样检1测7 每 批 次 其质量应符合本规 “ ” 9 ꎬ “ ” １ ꎬ 4 范第 章规定的技术要 求 批 的数量要求如下 3 8 ４ ꎮ “ ” 信: 矿料宜按同一料源 类别和规格 不足微 每 为一 批 不足 亦为一 １ 、 ꎬ 系２０００ ｔꎬ ６００ ｔ “ ”ꎬ ６００ ｔ 批 超过 按 为一 批 不联足 亦为一 批 超过 按 为一 “ ”ꎻ ２０００ｔꎬ １０００ｔ “ ”ꎬ一 １０００ｔ “ ”ꎻ ５０００ｔꎬ ２０００ｔ 批 不足 亦为一 批 唯 “ ”ꎬ ２０００ｔ “ ”ꎻ 沥青宜按同一来源 种类和技术要求 每 为一 批 不足 亦为一 批 ２ 、 ꎬ ６００ｔ “ ”ꎬ ６００ｔ “ ”ꎻ 土工合成材料 卷材及各种添加剂宜按同一厂家 同一次购入并运至生产现场的相同规 ３ 、 、 格材料为一 批 “ ”ꎮ — ５５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) ８􀆰 ２ 施工过程中质量检查 ８􀆰２􀆰１ 承包人在施工过程中应随时对施工质量进行自检 ꎮ ８􀆰２􀆰２ 施工过程中 应按表 的要求对各种原材料进行抽样试验 其质量应符合本规范规 ꎬ ８􀆰２􀆰２ 8 ꎬ 7 定的技术要求 1 ꎮ 9 4 8 3 信 表８􀆰２􀆰２ 原材料微质量检查项目与频度 系 联 材料 检题查项目 频度 押 准针入度 每台班 次 １ 精 软化点 每台班 次 改 石 性 油 沥 沥 青 青 显 离 微 析 镜 试 观 验 察 弹 软 针 含 ( 延 延 性 ( 成 化 入 蜡 现 度 度 恢 品 点 度 量 场 复 改 改 性 性 沥 沥 青 青 ) ) 每 每 每 每 每 每 每 ２ 每 个 台 台 台 台 台 台 批 台 班 班 班 班 班 班 １ 班 １ １ １ １ １ １ １ 次 次 次 次 次 次 次 １ 次 蒸发残留物含量 每台班 次 乳化沥青 １ 蒸发残留物针入度 每台班 次 １ 蒸发残留物含量 每台班 次 １ 蒸发残留物针入度 8 每台班 次 改性乳化沥青 1 7 １ 蒸发残留物软化点 9 每台班 次 8 4 １ 3 蒸发残留物延度信 每台班 次 １ 微 针入度 系 每台班 次 １ 联 软化点 每台班 次 橡胶沥青 一 １ 唯 延度 每台班 次 １ 粘度 每台班 次 １ — ５６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 施工质量检查 ８ 续表 材料 检查项目 频度 外观 品种 颜色均匀性 含泥量等 每台班 次 ( 、 、 ) １ 针片状颗粒含量 每台班 次 １ 颗粒组成 筛分 每台班 次 ( ) 8 １ 粗集料 含水量 7 每台班 次 9 1 １ 4 压碎值 8 每批 次 3 １ 信 洛杉矶磨耗值 每批 次 微 １ 系 磨光值 每批 次 联 １ 题外观 每台班 次 押 １ 级准配组成 筛分 每台班 次 精 ( ) １ 抗 车 纤 辙 细 维 剂 矿 集 稳 粉 高 料 定 模 剂 量 剂 <０􀆰 堆 ０ 吸 含 吸 含 砂 含 ７ 外 积 ５ 水 水 油 水 当 水 ｍ 观 密 率 率 率 量 量 量 ｍ 度 含量 每 每 每 每 每 每 每 每 ２ ２ ２ 每 个 个 个 台 台 台 台 台 批 台 台 台 班 班 班 班 班 １ 班 班 班 １ １ １ １ １ 次 次 次 次 次 次 １ １ １ 次 次 次 、 粒径 每 个台班 次 ２ １ 单位面积质量 每 个台班 次 无纺土 工织物 ２ １ 熔点 每 个台班 次 ２ １ 热老化后质量损失率 8 每 个台班 次 防水卷材 (％) 1 7 ２ １ ＳＢＳ 热老化后尺寸变化率 4 9 每 个台班 次 (％)8 ２ １ 3 信 微 【条文说明】 本条规定了沥 青道面施工过程中系对原材料质量检查的内容和要求ꎮ 它是建立在材料 联 进场前已经检验合格的基础上ꎬ 为降低施一工变异性、 实施过程控制而提出的要求ꎮ 检查项目除 唯 本条要求外ꎬ 还可选择材料关键或变异 性较大的其他指标ꎮ ８􀆰２􀆰３ 无纺土工织物施工过程中 应按照表 的要求对施工质量进行检查 其质量应符合 ꎬ ８􀆰２􀆰３ ꎬ 本规范规定的技术要求 ꎮ — ５７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 表８􀆰２􀆰３ 无纺土工织物施工过程中质量控制标准 项目 检查频度及单点检验评价方法 质量要求或允许偏差 试验方法 表面平整 粘结牢固 外观 随时 ꎬ ꎬ 目测 搭接处平顺 规整 、 每 ２测 处 搭接宽度 １０００ｍ ２ ꎬ 符合设计要求 尺量 (ｍｍ) 逐处检测评定 8 7 1 9 4 8 3 ８􀆰２􀆰４ 防水卷材施工过程中 应按照表 信的要求对施工质量进行检查 其质量应符合 ＳＢＳ ꎬ ８􀆰微２􀆰４ ꎬ 本规范规定的技术要求 系 ꎮ 联 题 押 表８􀆰２􀆰４ 准ＳＢＳ防水卷材施工过程中质量控制标准 精 ８ 􀆰 ２ 􀆰 ５ 搭 接 Ｓ 宽 Ｂ 外 项 Ｓ 度 目 观 改 ( 性 ｍ ｍ 沥 ) 青 或 橡 胶 检 沥 查 青 频 每 度 碎 逐 １ 及 ０ 石 处 ０ 单 ０ 封 随 检 ｍ 点 时 测 层 ２ 检 测 评 施 验 ２ 定 工 评 处 价 ꎬ 过 方 程 法 中 ꎬ 应 表 按 起 面 照 质 泡 搭 平 量 表 等 符 接 整 要 缺 合 处 ８ ꎬ 求 􀆰 陷 设 平 ２ 无 或 ꎬ 􀆰 计 顺 翘 ５ 允 粘 、 要 边 的 许 结 规 求 、 要 偏 牢 整 折 差 求 固 皱 ꎬ 对 、 施工 试 质 目 尺 验 量 测 量 方 进 法 行 检查 其质量应符合本规范规定的技术要求 ꎬ ꎮ 表８􀆰２􀆰５ ＳＢＳ改性沥青或橡胶沥青碎石封层施工过程中质量控制标准 8 7 项目 检查频度及单点检验评价方法 质量1要求或允许偏差 试验方法 9 4 8 3 信表面平整 均匀一致 微 ꎬ ꎬ 外观 随时 沥青和集料撒布均匀 目测 系 ꎬ 横纵接缝整齐 联 一 唯 每台班实际沥青用量和 沥青洒布量 (ｋｇ/ｍ ２ ) 每台班 １ 次 ꎬ 总量评定 设计值 ±０􀆰２ 施工面积 总量检测 ꎬ 每台班实际碎石用量和 碎石撒布量 ２ 每台班 次 总量评定 设计值 (ｋｇ/ｍ ) １ ꎬ ±１􀆰０ 施工面积 总量检测 ꎬ 插入式温度计实测或 沥青温度 每车 次 逐次检测评定 符合设计要求 ３ ꎬ 车辆自带仪表 每 检测 处 宽度 １００ｍ ３ ꎬ 不小于设计宽度 尺量 逐处检测评定 — ５８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 施工质量检查 ８ 【条文说明】 橡胶沥青碎石封层施工中ꎬ 应重点对橡胶沥青和碎石的均匀性及用量进行控制ꎮ 注 意检查同步碎石封层车启动和停止部位的撒布状况ꎬ 如出现多料或少料现象应立即处理ꎮ 橡胶 沥青和碎石撒布量控制可采用总量控制法ꎬ 也可采用现场检测的方法ꎮ 现场检测采用托盘法ꎬ 通过计算单位面积托盘上的橡胶沥青、 碎石质量确定橡胶沥青和碎石撒布量ꎮ 测试后ꎬ 在放置 托盘处应人工撒布沥青和集料进行处理ꎮ ８􀆰２􀆰６ 沥青混合料生产过程中 应按表 的要求对沥青混合料产品进行检查 其质量应符 ꎬ ８􀆰２􀆰６ 8 ꎬ 7 合本规范规定的技术要求 1 ꎮ 9 4 8 3 信 表８􀆰２􀆰６ 沥青混合料微生产过程中质量控制标准 系 联 检查频题度及单点 项目 质量要求或允许偏差 试验方法 检验押评价方法 准 精 观察集料粗细 均匀 拌 和 温 度 混 沥 合 混 青 料 合 、 ０ 外 􀆰 集 料 ０ 观 ７ 料 出 ５ 加 厂 ｍ ｍ 热 温 温 度 度 逐 逐 逐 班 盘 车 取 盘 检 检 平 测 测 测 均 量 随 评 评 值 记 时 定 定 评 录 定 ꎬ 每台 符 符 符 有 现 离 合 合 合 象 析 无 本 本 本 、 花 规 规 规 油 白 ± 范 范 范 石 料 ２ 规 规 规 ％ 比 、 定 定 定 、 、 油 色 团 泽 等 ꎬ 、 拌 测 出 Ｔ 拌 测 ０ 、 厂 并 和 和 ９８ 显 １ 时 记 楼 楼 人 示 逐 录 传 传 工 目 并 车 感 感 检 测 打 按 器 器 测 印 Ｊ 自 自 ＴＧ 动 动 Ｅ 检 检 ６０ 每盘实际集料用量 逐盘在线检测 ꎬ ≤２􀆰３６ｍｍ ±４％ 计算机采集数据计算 ≥４􀆰７５ｍｍ ±５％ ０􀆰０７５ｍｍ ±１％ 矿料级配 逐盘检查 每台班汇 ꎬ 8 筛孔 ≤ ２􀆰３６ｍｍ 总 次取平均值评定 7 ±２％ ＪＴＧ Ｅ６０ Ｔ０９８３ ( ) １ 1 9 ≥４􀆰７５ｍｍ 8 4 ±２％ 3 信 ０􀆰０７５ｍｍ 每台拌和机每台班 ±２％ 抽提筛 微２ ＪＴＧ Ｅ２０ Ｔ０７２５ 次 以 个试样 系 的平 分与标准级配比较 ≤２􀆰３６ｍｍ ꎬ ２ ±３％ 均值评定 联 的差 ≥４􀆰７５ｍｍ 一 ±４％ 唯 每盘实际沥青用量和 逐盘在 线 监测 集料用量 计算机采 ±０􀆰３％ ꎬ 集数据计算 油石比 沥青用量 逐盘检查 每台班汇 ( ) ꎬ 总 次取平均值评定 ±０􀆰１％ ＪＴＧ Ｅ６０ Ｔ０９８３ １ 每台拌和机每台班 ２ 次 以 次平均值评定 ±０􀆰３％ ＪＴＧ Ｅ２０ Ｔ０７２２ ꎬ ２ — ５９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 续表 检查频度及单点 项目 质量要求或允许偏差 试验方法 检验评价方法 每台拌和机每台班 马歇尔试验 空隙率 １ 成型 : 、 次 以 个试件的 符合本规范规定 : ＪＴＧ Ｅ２０ Ｔ０７０２ 稳定度 流值 ꎬ ４~６ 试验 、 平均值评定 : ＪＴＧ Ｅ２０ Ｔ０７０９ 每种沥青混合料不少 8 成型 浸水马歇尔试验 于 次 每次以 个试 符合7本规范规定 : ＪＴＧ Ｅ２０ Ｔ０７０２ ３ ꎬ ６ 1 试验 件的平均值评定 9 : ＪＴＧ Ｅ２０ Ｔ０７０９ 4 8 3 每种沥青混合料不信少 微 车辙试验 于 次 每次以 个试 符合本规范规定 ３ ꎬ 系３ ＪＴＧ Ｅ２０ Ｔ０７１９ 件的平均值评定 联 题 押 准 【条文说明】 本条规定了沥青混合料生产过程中 “过程控制” 和 “质量检验” 两个方面的要求ꎮ 精 ８ 质 如 料 过 范 􀆰 ２ ꎬ 量 采 程 规 􀆰 ７ 应 控 用 控 定 取 制 燃 制 的 沥 样 标 烧 主 技 青 后 准 法 要 术 道 立 新 测 包 要 面 即 增 试 求 括 铺 ꎬ ꎮ 成 了 目 筑 应 型 浸 测 过 ꎮ 进 水 、 程 否 行 马 混 中 则 标 歇 表 合 ꎬ ꎬ 尔 准 ８ 料 应 􀆰 ２ 测 试 样 生 􀆰 按 ７ 试 验 标 产 照 、 结 沥 定 过 表 青 车 果 ꎮ 程 ８ 混 辙 偏 对 􀆰 中 ２ 合 大 试 􀆰 于 在 料 ７ ꎬ 验 马 施 的 线 失 ꎮ 工 歇 要 监 去 对 过 尔 求 测 程 检 于 试 对 、 中 测 混 验 铺 混 质 意 合 和 筑 量 合 义 料 控 车 质 料 ꎮ 油 制 辙 量 总 标 石 试 进 量 准 比 验 行 控 测 ꎬ 检 制 试 不 查 和 ꎬ 得 ꎬ 实 应 采 其 验 以 用 质 室 抽 二 量 进 提 次 应 行 试 加 符 的 验 热 合 测 为 混 本 准 试 规 合 ꎮ ꎮ 检查频度及单点 项目 质量要求或允许偏差 试验方法 检验评价方法 表面平整密实 不得有明显轮迹 裂缝 沥青道面外观 随时 ꎬ 8 、 、 目测 推挤 油斑 油包等缺陷7且无明显离析 、 、 1ꎬ 9 4 所有接缝8应紧密平顺 横向接缝 高差 逐 条 缝检测评定 应保证信冷 3 接缝连续粘结 ꎬ 目测 ( ) 微 逐条缝检 测评定 系不大于 尺量 联 ３ｍｍ ３ｍ 施工 摊铺温度 逐车检测评定 一 符合本规范规定 ＪＴＧ Ｅ６０ Ｔ０９８１ 唯 温度 碾压温度 随时 符合本规范规定 插入式温度计实测 施工时插入法量测松铺 每一层次 每 ２测 处 ２０００ｍ １ －３ｍｍ 厚度及压实厚度 个台班区段 每一层次 １ 厚度 的平均值 －３ｍｍ ＪＴＧ Ｅ６０ Ｔ０９８３ 总厚度 ＪＴＧ Ｅ６０ Ｔ０９１２ 每 ２测 点 利用灯坑测量不超过 ２０００ｍ １ －３ｍｍ 每一层次 芯样总数的 １/３ — ６０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 施工质量检查 ８ 续表 检查频度及单点 项目 质量要求或允许偏差 试验方法 检验评价方法 每 ２测 点 压实度 １０００ｍ １ ꎬ 符合设计要求 ＪＴＧ Ｅ６０ Ｔ０９２４ 逐个试件评定 ＪＴＧ Ｅ６０ Ｔ０９２５ 每 ２测 处 8 平整度 上面层 接 ２ 缝 ００ 处 ０ｍ 单杆评 １ 定 ꎬ 不大于 1３ 7 ｍｍ ＪＴＧ Ｅ６０ Ｔ０９３１ 9 最大 4 ( 8 间隙 每 ２测 处 3 ) 中 下面层 ２０００ｍ １ ꎬ 信不大于 、 接缝处单杆评定 ５ｍｍ ＪＴＧ Ｅ６０ Ｔ０９３１ 微 系 纵向每 检测 宽度 １００ｍ 联 不小于设计宽度 处 逐处检测评定 题 ＪＴＧ Ｅ６０ Ｔ０９１１ ３ ꎬ 押 长度 沿中线测量全长 不小于设计长度 准 ＪＴＧ Ｅ６０ Ｔ０９１１ 精 上面层 【 阶 条 高 段 程 文 ꎬ 构 渗 说 过 造 水 中 明 深 系 程 、 】 度 数 控 下 沥 面 制 青 层 主 混 １ 要 每 纵 个 合 每 是 向 断 ２ 料 ２ ０ 对 每 ０ 面 ０ ０ 施 ０ 混 ０ ꎬ １ ｍ 工 ０ ２ 合 测 ２ 测 ｍ 测 过 料 ５ １ 检 １ 程 个 组 测 的 点 点 质 温 量 度 Ｓ Ａ 检 Ｍ 、 Ｃ Ａ 查 沥 松 沥 包 青 青 铺 混 括 混 系 合 工 合 － 数 符 料 料 程 ３ 合 等 ｍ 质 ± ｍ 设 ３ 连 量 ~ ｍ 计 ＋ 续 不 不 ｍ 检 要 ５ 大 大 检 ｍ 查 求 ｍ 于 于 测 和 １ １ ꎬ ２ ０ 外 ０ ０ 同 ｍ ｍ 形 ｌ ｌ 时 / / 尺 ｍ ｍ 也 ｉ ｉ 寸 ｎ ｎ 可 检 采 查 用 两 Ｊ Ｊ Ｊ Ｊ 无 Ｔ Ｔ Ｔ Ｔ 个 Ｇ Ｇ Ｇ Ｇ 核 方 Ｅ Ｅ Ｅ Ｅ ６ ６ ６ ６ 密 面 ０ ０ ０ ０ Ｔ Ｔ Ｔ Ｔ 度 ꎮ ０ ０ ０ ０ ９ ９ ９ ９ 仪 在 １ ６ ６ ７ １ １ ２ １ 进 这个 行 实时压实度控制ꎮ 对于压实度检测ꎬ 以钻孔取样为准ꎬ 要求以当天施工的沥青混合料取样成型 后进行 马歇尔试验ꎬ 以 个试件平均密度作为该天取样的标准密度ꎮ 渗水系数应在铺筑成型后 ６ 未遭污染的 情况下测试ꎮ 中、 下面层可不进行构造深度测试ꎮ 8 ８􀆰２􀆰８ 施工过程 中 沥青道面厚度控制按以下方法执行 7并相互校核 ꎬ 1ꎬ : 9 4 利用摊铺过程在线控制 即不断地用插尺或其8他工具插入摊铺层测量松铺厚度 １ ꎬ 3 ꎻ 信 利用拌和厂沥青 混合料总生产量与实际铺微筑的面积计算平均厚度 进行总量检验 ２ 系 ꎬ ꎻ 待道面完全冷却后 在 钻孔检测压实联度的同时测量沥青层的厚度 ３ ꎬ ꎮ 一 【条文说明】 本条规定了施工过程中沥 唯 青道面厚度的检测方法ꎮ 用插尺或其他工具测试松铺厚 度ꎬ 利用沥青混合料数据进行总量检 验 ꎬ 应是厚度过程控制的重点ꎮ 在保证钻孔取样代表性的 基础上ꎬ 宜结合灯坑取样ꎬ 尽量减小对道面的损伤ꎮ ８􀆰２􀆰９ 在道面完全冷却后 随机选点钻孔取样 如一次钻孔同时有多层沥青结构层时 需用切 ꎬ ꎮ ꎬ 割机切割 待试件充分干燥后 分别测定密度 压实度 芯样应编号保存 ꎬ ꎬ 、 ꎮ ꎮ ８􀆰２􀆰１０ 施工过程中 应随时对道面外观 色泽 油斑 表面空隙 离析 进行检查 重点检 ꎬ ( 、 、 、 ) ꎬ 查道面施工接缝处的压实状况及平整度 ꎮ — ６１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 【条文说明】 施工过程中ꎬ 目测检查和采用简单工具进行快速检测也是保证施工质量的一种基本 的、 有效的手段ꎮ 施工过程中应重点观察道面状况ꎬ 判断道面是否存在压实、 离析、 渗水等问 题ꎬ 进而及时、 合理地调整施工工艺ꎮ 沥青道面施工接缝处容易出现结合不紧密、 压实度不足、 不平整等问题ꎬ 应进行重点检查ꎮ ８􀆰２􀆰１１ 沥青道面的施工宜按照本规范附录 的方法 计算沥青混合料温度 油石比 级配 Ｃ ꎬ 、 、 、 马歇尔稳定度 流值 以及沥青道面压实度 厚度 平整度等指标的平均值 极差 标准差及 、 ꎬ 、 、 8 、 、 7 变异系数 1 ꎮ 9 4 8 【条文说明】 本条规定了机场沥青道面实施动态质量3管理的方法ꎮ 除本条要求的指标外ꎬ 还可选 信 择沥青道面其他重要或变异性较大的指标进行统微计分析ꎮ 系 联 题 押 ８准􀆰 ３ 工程施工总结 精 ８ ８ ８ 工 验 告 􀆰 􀆰 􀆰 ３ ３ ３ 段 ꎬ 方 􀆰 􀆰 􀆰 １ ２ ３ 铺 连 法 筑 同 、 工 施 施 报 施 竣 程 工 工 告 工 工 结 总 管 、 进 图 束 结 理 施 度 表 后 报 与 工 、 形 ꎬ 告 质 前 试 成 应 量 承 及 验 完 包 检 包 施 研 整 括 查 人 工 究 的 工 报 应 中 、 施 程 告 根 材 配 工 概 应 据 料 合 资 况 包 国 质 比 料 、 括 家 量 、 档 工 施 竣 检 工 案 工 程 工 测 ꎮ 程 资 基 文 报 质 料 础 件 告 量 管 资 评 编 ( 理 料 价 制 测 体 、 、 试 规 材 系 工 报 定 、 料 程 告 ꎬ 质 、 使 ) 编 量 施 、 用 制 保 工 施 服 施 工 证 组 务 工 中 体 织 内 总 工 、 系 容 结 程 机 、 等 报 质 械 施 ꎮ 告 量 及 工 及 检 人 质 若 查 量 员 干 结 配 目 果 专 备 标 项 、 、 ( 施 试 测 报 试报 告 工程竣工后质量自检结果 测试报告 工程质量评价以及原始记录 相册 录像等 )、 ( )、 、 、 各种附件 ꎮ ８􀆰３􀆰４ 在工程质保期内 承包人应分析沥青道面局部损坏的原因并进行维修保养 质量保证期 ꎬ 8 ꎮ 限根据国家规定 或合同要求等确定 1 7 ꎮ 9 4 8 3 信 微 系 联 一 唯 — ６２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 密级配沥青混合料配合比设计步骤与方法 Ａ 附录 密级配沥青混合料配合比设计步骤与方法 Ａ 8 7 Ａ􀆰 １ 一般规9定1 4 8 3 信 微 系 Ａ􀆰１􀆰１ 本规范采用马歇尔试验配合比设计联方法 适用于密级配沥青混合料 ꎬ ꎮ 题 Ａ􀆰１􀆰２ 热拌沥青混合料的配合比设计押应通过目标配合比设计 生产配合比设计及生产配合比验 准 、 证三个阶段 确定沥青混合料的材精料品种及配比 矿料级配 最佳沥青用量 Ａ 􀆰 １ 􀆰 ３ 热 拌 ꎬ 沥 青 混 合 料 的 目 标 配 合比设计宜按图 、 Ａ􀆰１􀆰３ 的步 、 骤进行 ꎮ ꎮ 8 7 1 9 4 8 3 信 微 系 联 一 唯 图 密级配沥青混合料目标配合比设计流程图 Ａ􀆰１􀆰３ — ６３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) Ａ􀆰１􀆰４ 配合比设计的试验方法应按 规定的方法执行 混合料拌和必须采用小型沥青混 ＪＴＧ Ｅ２０ ꎮ 合料拌和机进行 混合料的拌和温度和试件制作温度应符合本规范的要求 ꎮ ꎮ Ａ􀆰１􀆰５ 生产配合比设计可参照本方法规定的步骤进行 ꎮ Ａ􀆰 ２ 材料选择与准备 8 7 1 9 4 8 Ａ􀆰２􀆰１ 配合比设计的各种矿料应按 规定的3方法 从工程实际使用的材料中取代表性样 ＪＴＧ Ｅ４２ 信 ꎬ 微 品 进行生产配合比设计时 取样至少应在干拌 次以后进行 ꎮ ꎬ 系５ ꎮ 联 Ａ􀆰２􀆰２ 配合比设计所用的各种材料必须题符合气候和交通条件的需要 其质量应符合本规范第 ꎮ ４ 押 章规定的技术要求 当单一规格的集准料级配不满足要求 但不同粒径规格的材料组成的集料混 ꎮ ꎬ 精 合 Ａ Ａ 􀆰 􀆰 料 ３ ３ 􀆰 􀆰 级 １ ２ 配 沥 矿 能 青 料 符 道 级 合 面 配 规 矿 曲 范 料 线 要 配 可 求 合 按 时 比 Ｊ ꎬ Ｔ 设 Ｇ 允 计 Ｅ 许 ２ Ａ 宜 ０ 使 􀆰 借 Ｔ 用 ３ ０ 助 ７ ꎮ ２ 电 ５ 矿 的 子 料 方 计 法 算 配 绘 机 合 制 的 比 如 电 图 子 设 表 Ａ 计 􀆰 格 ３􀆰 用 ２ 试 所 配 示 法 ꎮ 进行 ꎮ 8 7 1 9 4 8 3 信 微 系 联 一 唯 图 矿料级配曲线示例 Ａ􀆰３􀆰２ — ６４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 密级配沥青混合料配合比设计步骤与方法 Ａ Ａ􀆰３􀆰３ 宜在设计级配范围内计算 组粗细不同的配比 绘制设计级配曲线 分别位于设计级 １~３ ꎬ ꎬ 配范围的上方 中值及下方 设计合成级配不得有太多的锯齿形交错 且在 范 、 ꎮ ꎬ ０􀆰３ ｍｍ~０􀆰６ ｍｍ 围内不出现 驼峰 当反复调整不能满意时 宜更换材料设计 “ ”ꎮ ꎬ ꎮ Ａ􀆰３􀆰４ 可根据当地的实践经验选择适宜的沥青用量 分别制作几组级配的马歇尔试件 测定 ꎬ ꎬ ＶＭＡ 初选一组满足或接近设计要求的级配作为设计级配 ꎬ ꎮ 8 7 1 Ａ􀆰 ４ 马歇尔4试9验 8 3 信 微 系 Ａ􀆰４􀆰１ 配合比设计马歇尔试验技术标准应联符合本规范第 章的规定 题 ５ ꎮ 押 Ａ􀆰４􀆰２ 沥青混合料试件的制作温度准按本规范 规定的方法确定 并与施工实际温度相一 ６􀆰１􀆰２ ꎬ 精 基 致 ꎬ 础 普 上 通 再 沥 提 沥 矿 青 高 青 料 混 加 加 １ 施 ０ 热 热 合 工 ℃ 温 温 料 工 ~ 度 度 序 如 ２ ０ ( ( 缺 ℃ ℃ ℃ 乏 ꎮ ) ) 表 粘 温 Ａ 􀆰 曲 ４ 􀆰２ 线 时 热 １ 拌 可 ６ Ａ ０ 普 参 ￣ ~ ５ 通 １ ０ 照 ７ 集 沥 ０ 表 料 青 加 混 Ａ􀆰 １ 热 合 ５ ４ Ａ ５ 温 料 􀆰 ￣ ~ ２ ７ 度 试 １ ０ 执 ６ 比 件 ５ 行 沥 的 石 ꎬ 青 制 油 １ 温 作 改 沥 ５ Ａ ０ 度 温 性 青 ￣ ~ ９ 高 度 １ ０ 的 沥 ６０ １ 标 ０ 青 ~ 号 混 ３０ １ 合 ４ ( Ａ ５ 填 ￣ 料 ~ １１ 料 １ 的 ０ ５ 不 ５ 成 加 型 热 １ ) 温 ４ Ａ ０ ￣ 度 ~ １３ １ ０ 在 ５０ 此 沥青混合料拌和温度 (℃) １５０~１７０ １４５~１６５ １４０~１６０ １３５~１５５ １３０~１５０ 试件击实成型温度 (℃) １４０~１６０ １３５~１５５ １３０~１５０ １２５~１４５ １２０~１４０ 注 表中混 合料温度应根据沥青的针入度 粘度选择 不宜都取中值 : 、 ꎬ ꎮ 8 7 1 Ａ􀆰４􀆰３ 按式 计算矿料混合料的合成毛体积相对密9度γ 4 Ａ􀆰４􀆰３ 3 8 ｓｂ : 信 γ 微１００ ｓｂ ＝ Ρ １ ＋ 系 Ρ ２ ＋ ＋ Ρ ｎ (Ａ􀆰４􀆰３) γ联γ 􀆺 γ ｎ 一１ ２ 式中 Ｐ Ｐ Ｐ 各种矿 料成唯分的配比 其和为 : １ꎬ ２ꎬ 􀆺ꎬ ｎ ——— ꎬ １００ꎻ γ γ γ 各种矿料相应的毛体积相对密度 １ꎬ ２ꎬ 􀆺ꎬ ｎ ——— ꎮ 注: 沥青混合料配合比设计时ꎬ 均采用毛体积相对密度 (无量纲)ꎬ 不采用毛体积密度ꎬ １ 故无须进行密度的水温修正ꎮ 生产配合比设计时ꎬ 当细料仓中的材料混杂各种材料而无法采用筛分替代法时ꎬ 可 ２ 将 部分筛除后以统货实测值计算ꎮ ０􀆰０７５ｍｍ Ａ􀆰４􀆰４ 按式 计算矿料混合料的合成表观相对密度γ Ａ􀆰４􀆰４ ｓａ ꎮ — ６５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) γ １００ ｓａ ＝ Ρ Ρ Ρ (Ａ􀆰４􀆰４) １ ＋ ２ ＋ ＋ ｎ γ′ γ′ 􀆺 γ′ ｎ １ ２ 式中 Ｐ Ｐ Ｐ 各种矿料成分的配比 其和为 : １ꎬ ２ꎬ 􀆺ꎬ ｎ ——— ꎬ １００ꎻ γ′ γ′ γ′ 各种矿料按试验规程方法测定的表观相对密度 １ꎬ ２ꎬ 􀆺ꎬ ｎ ——— ꎮ Ａ􀆰４􀆰５ 按式 或按式 预估沥青混合料的适宜的油石比Ｐ 或沥青用量Ｐ Ａ􀆰４􀆰５￣１ Ａ􀆰４􀆰５￣２ ａ ｂ : 8 Ｐ γ 7 Ｐ ａ１ × ｓｂ１9 1 ａ ＝ γ 4 (Ａ􀆰４􀆰５￣１) 8 ｓ3ｂ 信 Ｐ 微 Ｐ ａ ｂ ＝ 系Ｐ × １００ (Ａ􀆰４􀆰５￣２) 联１００ ＋ ａ 式中 Ｐ ¾¾预估的最佳油石比 与矿料题总量的百分比 : ａ ( 押 )ꎬ ％ꎻ Ｐ ¾¾预估的最佳沥青用量 准占混合料总量的百分数 ｂ 精( )ꎬ ％ꎻ Ａ 对 􀆰 密 ４ 􀆰 １ 注 度 ６ γ Ｐ γ ｓ : ꎬ ｂ ａ ｓ １ ｂ １ 对 确 作 取 ¾ ¾ ¾ 非 定 ¾ ¾ ¾ 为 平 改 矿 已 矿 已 预 均 性 料 建 料 建 估 值 沥 的 类 的 类 ꎮ 最 青 有 似 合 似 然 佳 混 效 工 成 工 后 油 合 相 程 毛 程 由 石 料 对 沥 体 矿 式 比 ꎬ 密 青 积 料 的 Ａ 宜 度 􀆰 混 相 的 集 ４ 以 􀆰 合 对 合 料 ６ 预 ￣ 料 密 成 密 １ 估 反 的 度 毛 度 的 γ 算 ꎻ 标 体 ꎬ 最 合 准 积 原 佳 成 油 相 工 １ 油 ０ 矿 石 对 程 ０ 石 料 比 密 和 － 比 的 ꎬ Ｐ 度 新 拌 ｂ ％ 有 ꎮ 工 和 ꎻ 效 程 两 相 均 组 对 可 混 密 采 合 度 用 料 有 γ ꎬ ｓ 效 ｅ : 采 相 用 对 真 密 空 度 法 ꎮ 实测最大相 ｓｅ ＝ Ρ (Ａ􀆰４􀆰６￣１) １００ ｂ γ － γ ｔ ｂ 式中 γ ¾¾合成矿料的有效相对密度 : ｓｅ ꎻ Ｐ ¾¾ 试验采用的沥青用量 占混合料总量的百分数 8 ｂ ( 7)ꎬ ％ꎻ 1 γ ¾¾试验沥 青用量条件下实测得到的最大相对9密度 无量纲 4 ｔ 3 8 ꎬ ꎻ γ 沥青的相对密度 无信量纲 ｂ ——— (２５℃/２５℃) ꎬ 微 ꎮ 对改性沥青及 等难以分散的混合系料 有效相对密度宜直接由矿料的合成毛体积相对 ２ ＳＭＡ 联 ꎬ 密度与合成表观相对密度按式 计一算确定 其中沥青吸收系数 Ｃ 值根据材料的吸水率由 Ａ􀆰４􀆰６￣２唯 ꎬ 式 Ａ􀆰４􀆰６￣３ 求得 ꎬ 材料的合成吸水率按 式 Ａ􀆰４􀆰６￣４ 计算 : γ Ｃ × γ Ｃ × γ ｓｅ ＝ ｓａ ＋ (１ － ) ｓｂ (Ａ􀆰４􀆰６￣２) Ｃ ＝ Ｗ ２ Ｗ ０􀆰０３３ Ｘ － ０􀆰２９３６ Ｘ ＋ ０􀆰９３３９ (Ａ􀆰４􀆰６￣３) æ ö Ｗ ç １ １ ÷ Ｘ ＝ èγ － γ ø × １００ (Ａ􀆰４􀆰６￣４) ｓｂ ｓａ 式中 γ ¾¾合成矿料的有效相对密度 : ｓｅ ꎻ Ｃ¾¾合成矿料的沥青吸收系数 可按矿料的合成吸水率由式 求取 ꎬ Ａ􀆰４􀆰６￣３ ꎻ — ６６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 密级配沥青混合料配合比设计步骤与方法 Ａ Ｗ ¾¾合成矿料的吸水率 按式 求取 Ｘ ꎬ Ａ􀆰４􀆰６￣４ ꎬ ％ꎻ γ ¾¾材料的合成毛体积相对密度 按式 求取 无量纲 ｓｂ ꎬ Ａ􀆰４􀆰３ ꎬ ꎻ γ ¾¾材料的合成表观相对密度 按式 求取 无量纲 ｓａ ꎬ Ａ􀆰４􀆰４ ꎬ ꎮ Ａ􀆰４􀆰７ 以预估的油石比为中值 按一定间隔 对于密级配沥青混合料通常为 对于沥青 ꎬ ( ０􀆰５％ꎬ 稳定碎石混合料可适当缩小间隔为 取 个或 个以上不同的油石比分别成型马 ０􀆰３％~０􀆰４％)ꎬ ５ ５ 歇尔试件 每一组试件的试样数按 的要求确定 对粒径较大的沥青混合料 宜增加试件 ꎮ ＪＴＧ Ｅ２０ ꎬ 8 ꎬ 7 数量 1 9 ꎮ 4 8 注: 个不同油石比不一定选整数ꎬ 例如预估3油石比 ꎬ 可选 、 、 、 ５ 信 ４􀆰８％ ３􀆰８％ ４􀆰３％ ４􀆰８％ 微 、 等ꎮ 条 中规定的实测最大相对密度通常与此同时进行ꎮ ５􀆰３％ ５􀆰８％ Ａ􀆰４􀆰６ １ 系 联 Ａ􀆰４􀆰８ 测定压实沥青混合料试件的毛体题积相对密度γ 和吸水率 取平均值 测试方法应按以下 押 ｆ ꎬ ꎮ 规定执行 准 : 精 测 重 Ａ 实 􀆰 定 法 测 ４ 􀆰 １ ２ １ 注 ꎮ 的 各 ９ : 表 组 通 对 对 确 对 观 沥 常 吸 非 定 吸 相 青 采 水 改 沥 水 对 混 用 率 性 青 率 密 合 表 大 的 混 小 度 料 干 于 普 合 于 作 的 法 通 料 ２ 为 最 ０ ％ 测 沥 的 􀆰 标 的 大 ５ 定 青 最 ％ 准 试 理 毛 混 的 大 密 件 论 体 合 特 理 度 ꎬ 相 积 料 别 论 ꎬ 宜 对 ꎬ 相 致 相 钻 改 密 在 对 密 对 孔 用 度 成 密 的 密 蜡 试 型 度 沥 度 γ 封 件 ｔｉ ꎻ 马 青 ꎮ 法 也 歇 混 当 测 采 尔 合 只 定 用 试 料 毛 对 相 件 ꎬ 体 其 同 的 在 积 中 方 同 施 相 一 法 时 工 对 组 ꎮ ꎬ 质 密 油 但 按 量 度 石 配 检 Ａ ꎮ 比 􀆰 合 验 ４􀆰 测 比 时 ６ 定 设 条 ꎬ 最 计 允 １ 大 时 许 的 理 不 采 要 论 得 用 求 相 采 水 用 对 用 中 真 密 水 重 空 法 法 中 度 时 也可按式 或式 计算其他不同油石比时的最大理论相对密度γ ꎬ Ａ􀆰４􀆰９￣１ Ａ􀆰４􀆰９￣２ ｔｉ ꎮ 对 改性沥青或 混合料宜按式 或式 计算各个不同沥青用量混合料的 ２ ＳＭＡ Ａ􀆰４􀆰９￣１ Ａ􀆰４􀆰９￣２ 最大理论相对密度 : 8 Ｐ 7 1 γ １００ ＋ ａｉ9 ｔｉ ＝ Ρ8 4 (Ａ􀆰４􀆰９￣１) １００ 3ａｉ γ 信＋ γ 微 ｓｅ ｂ 系 γ联 １００ 一ｔｉ ＝ Ｐ Ρ (Ａ􀆰４􀆰９￣２) 唯 ｓｉ ｂｉ γ ＋ γ ｓｅ ｂ 式中 γ 相对于计算沥青用量Ｐ 时沥青混合料的最大理论相对密度 无量纲 : ｔｉ ——— ｂｉ ꎬ ꎻ Ｐ 所计算的沥青混合料的油石比 ａｉ ——— ꎬ ％ꎻ Ｐ 所计算的沥青混合料的沥青用量 Ｐ Ｐ Ｐ ｂｉ ——— ꎬ ｂｉ ＝ ａｉ /(１ ＋ ａｉ)ꎬ ％ꎻ Ｐ 所计算的沥青混合料的矿料含量 Ｐ Ｐ ｓｉ ——— ꎬ ｓｉ ＝ １００ － ｂｉꎬ ％ꎻ γ 矿料的有效相对密度 按式 或 计算 无量纲 ｓｅ ——— ꎬ Ａ􀆰４􀆰６￣１ Ａ􀆰４􀆰６￣２ ꎬ ꎻ γ 沥青的相对密度 无量纲 ｂ ——— (２５℃/２５℃) ꎬ ꎮ — ６７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) Ａ􀆰４􀆰１０ 按式 至 计算沥青混合料试件的空隙率ＶＶ 矿料间隙率ＶＭＡ 有效 Ａ􀆰４􀆰１０￣１ Ａ􀆰４􀆰１０￣３ 、 、 沥青的饱和度ＶＦＡ等体积指标 取 位小数 进行体积组成分析 ꎬ １ ꎬ : æ γ ö ＶＶ ＝ ç － ｆ÷ è１ γ ø × １００ (Ａ􀆰４􀆰１０￣１) ｔ æ γ ö ＶＭＡ ＝ ç － ｆ Ρ ÷ è１ γ × ｓø × １００ (Ａ􀆰４􀆰１０￣２) ｓｂ ＶＭＡ － ＶＶ 8 ＶＦＡ ＝ × 7 ＶＭＡ 9 1１００ (Ａ􀆰４􀆰１０￣３) 4 8 式中 ＶＶ 试件的空隙率 3 信 : ——— ꎬ ％ꎻ 微 ＶＭＡ 试件的矿料间隙率 系 ——— ꎬ ％ꎻ 联 ＶＦＡ 试件的有效沥青饱和度 有效沥青含量占ＶＭＡ的体积比例 ——— ( 题 )ꎬ ％ꎻ 押 γ 按 测定的试件的毛体积相对密度 无量纲 ｆ ——— Ａ􀆰４􀆰８ 准 ꎬ ꎻ 精 γ 沥青混合料的最大理论相对密度 按 的方法计算或实测得到 无量纲 Ａ 􀆰 ４ 􀆰 １ １ γ Ｐ ｓｂ ｓ ｔ — — — 进 — — — — — — 行 各 矿 马 种 料 歇 矿 的 尔 料 合 试 Ａ 占 成 验 􀆰 沥 毛 ꎬ ５ 青 体 测 混 积 定 确 合 相 马 定 料 对 歇 总 密 尔 最 质 度 稳 佳 ꎬ 量 定 沥 按 的 度 ꎬ 式 百 及 青 分 流 Ａ 用 􀆰 率 值 Ａ ４ 量 􀆰 􀆰 之 ꎮ ３ ４􀆰 和 计 ９ ( ꎬ 算 或 即 ꎮ 油 Ｐ ｓ 石 ＝ １ 比 ００ ) － Ｐ ｂꎬ ％ꎻ ꎬ ꎻ Ａ􀆰５􀆰１ 按图 的方法 以油石比或沥青用量为横坐标 以马歇尔试验的各项指标为纵坐 Ａ􀆰５􀆰１ ꎬ ꎬ 标 将 试验结果点入图中 连成圆滑的曲线 确定均符合本规范规定的沥青混合料技术标准的 ꎬ ꎬ ꎮ 沥青用量范 围ＯＡＣ ＯＡＣ 选择的沥青用量范围必须涵盖设计空隙率的全部范围 并尽可 ｍｉｎ ~ ｍａｘ ꎮ ꎬ 能涵盖沥青饱和度的要求范围 并使密度及稳定度曲线出现8 峰值 如果没有涵盖设计空隙率的 ꎬ 1 7 ꎮ 全部范围 试验必须 扩大沥青用量范围重新进行 4 9 ꎬ ꎮ 3 8 注: 绘制曲线时含Ｖ ＭＡ指标ꎬ 且应为下凹型曲信线ꎬ 但确定ＯＡＣ ＯＡＣ 时不包括ＶＭＡꎮ 微 ｍｉｎ ~ ｍａｘ 系 联 一 唯 — ６８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 密级配沥青混合料配合比设计步骤与方法 Ａ 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 图 马歇尔试验结果示例 Ａ􀆰５􀆰１ 8 7 注 图中ａ ＝ ％ ａ ＝ ％ ａ ＝ ％ ａ ＝ ％ Ｏ1ＡＣ ＝ ％ 由 个平均值确定 ＯＡＣ : １ ４ 􀆰２ ꎬ ２ ４􀆰２５ ꎬ ３ ４􀆰８ ꎬ ４ ４􀆰７ 4 ꎬ9 １ ４􀆰４９ ( ４ )ꎬ ｍｉｎ ＝ 8 ＯＡＣ ＯＡＣ ＝ ％ ＯＡＣ ＝ ％ 此例3中相对于空隙率 的油石比为 ４􀆰３％ꎬ ｍａｘ ＝ ５􀆰３％ꎬ ２ ４􀆰８ ꎬ ４􀆰６４ ꎮ 信 ４％ ４􀆰６％ꎮ 微 系 联 Ａ􀆰５􀆰２ 根据试验曲线的走势 按下列方法确定沥青混合料的最佳沥青用量ＯＡＣ ꎬ 一 １ ꎮ 唯 在曲线图 上求取相应 于密度最大值 稳定度最大值 目标空隙率 或中值 沥 １ Ａ􀆰５􀆰１ 、 、 ( )、 青饱和度范围的中值的沥青用量ａ ａ ａ ａ 按式 取平均值作为ＯＡＣ １、 ２、 ３、 ４ ꎮ Ａ􀆰５􀆰２￣１ １ : ＯＡＣ ＝ ａ ＋ ａ ＋ ａ ＋ ａ / １ ( １ ２ ３ ４) ４ (Ａ􀆰５􀆰２￣１) 如果所选择的沥青用量范围未能涵盖沥青饱和度的要求范围 按式 求取 者的 ２ ꎬ Ａ􀆰５􀆰２￣２ ３ 平均值作为ＯＡＣ １ ꎮ ＯＡＣ ＝ ａ ＋ ａ ＋ ａ / １ ( １ ２ ３) ３ (Ａ􀆰５􀆰２￣２) 对所选择试验的沥青用量范围 密度或稳定度没有出现峰值 最大值经常在曲线的两 ３ ꎬ ( — ６９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 端 时 可直接以目标空隙率所对应的沥青用量 ａ 作为 ＯＡＣ 但 ＯＡＣ 必须介于 ＯＡＣ ) ꎬ ３ １ ꎬ １ ｍｉｎ ~ ＯＡＣ 的范围内 否则应重新进行配合比设计 ｍａｘ ꎮ ꎮ Ａ􀆰５􀆰３ 按式 以各项指标均符合技术标准 不含 ＶＭＡ 的沥青用量范围 ＯＡＣ Ａ􀆰５􀆰３ꎬ ( ) ｍｉｎ ~ ＯＡＣ 的中值作为ＯＡＣ ｍａｘ ２ : ＯＡＣ ＝ ＯＡＣ ＯＡＣ ２ ( ｍｉｎ ＋ ｍａｘ)/２ (Ａ􀆰５􀆰３) Ａ􀆰５􀆰４ 按式 通常情况下取ＯＡＣ 及ＯＡＣ 的平均值 8 作为计算的最佳沥青用量ＯＡＣ Ａ􀆰５􀆰４ꎬ １ ２ 7 : 1 ＯＡＣ ＝ ＯＡＣ ＋ ＯＡ9Ｃ / 4 ( １ 8 ２) ２ (Ａ􀆰５􀆰４) 3 信 Ａ􀆰５􀆰５ 按 计算的最佳沥青用量ＯＡＣ 从图 中得出所对应的空隙率和 ＶＭＡ 值 检 Ａ􀆰５􀆰４ ꎬ 微Ａ􀆰５􀆰１ ꎬ 系 验是否能满足本规范表 或表 关于最小ＶＭＡ值的要求 ＯＡＣ宜位于ＶＭＡ凹形曲线 ５􀆰２􀆰５￣１ ５􀆰２􀆰５￣联３ ꎮ 题 最小值的贫油一侧 当空隙率不是整数时 最小ＶＭＡ按内插法确定 并将其画入图 中 ꎮ 押ꎬ ꎬ Ａ􀆰５􀆰１ ꎮ 准 Ａ􀆰５􀆰６ 检查图 中相应于此精ＯＡＣ的各项指标是否均符合马歇尔试验技术标准 他 Ｏ 查 Ａ 配 求 Ａ 􀆰 计 指 合 的 ５ Ｃ 􀆰 ꎮ １ ２ 算 标 比 范 ７ 得 可 设 围 调 对 根 到 能 计 内 查 于 据 的 ꎮ 会 将 当 炎 实 最 超 计 地 热 Ａ 佳 出 算 践 各 地 􀆰 沥 马 的 ５ 经 项 区 􀆰 青 歇 最 １ 验 、 条 用 尔 佳 和 航 件 试 沥 量 机 空 相 验 青 是 交 接 场 配 用 否 通 近 等 合 量 相 量 的 级 比 减 近 重 工 、 设 小 ꎬ 的 程 航 计 如 ０ 机 的 􀆰 空 技 １ 相 场 沥 ％ 交 术 差 ꎬ 青 ~ 标 通 甚 ０ 预 用 􀆰 准 量 ５ 远 计 量 ％ 等 ꎬ 有 及 作 配 应 级 可 使 为 合 查 、 能 用 设 比 明 气 产 效 计 设 原 生 候 果 沥 计 因 较 ꎬ 条 青 报 ꎬ 大 论 用 件 告 必 轮 证 量 ꎬ 或 要 适 辙 ꎮ 调 设 时 宜 时 此 整 计 重 ꎬ 的 时 确 文 新 宜 最 ꎬ 定 件 调 在 佳 除 必 最 空 整 沥 空 ꎮ 须 佳 隙 级 隙 青 予 沥 率 配 率 用 以 青 ꎬ 符 外 量 说 用 进 合 的 ꎮ 明 要 量 其 检 行 ꎬ ꎮ 但配合 比设计报告必须要求采用重型轮胎压路机和振动压路机组合等方式加强碾压 以使施工 ꎬ 后道面的空隙率达到未调整前的原最佳沥青用量时的水平 且渗水系数符合要求 如果试验段 ꎬ ꎮ 试拌试铺达不 到 此要求 ꎬ 宜调整所减小的沥青用量的幅度 7ꎮ8 1 对于寒区 航空交通量轻的机场 最佳沥青用9量可以在 ＯＡＣ 的基础上增加 ３ 、 ꎬ 4 ０􀆰１％~ 8 3 以适当减小设计空隙率 但不得降低压实度信要求 ０􀆰３％ꎬ ꎬ ꎮ 微 系 Ａ􀆰５􀆰８ 按式 及 计算沥青结合料被集料吸收的比例及有效沥青含量 Ａ􀆰５􀆰８￣１ Ａ􀆰５􀆰 ８￣２ 联 : 一 γ γ Ｐ 唯ｓｅ － ｓｂ γ ｂ ａ ＝ γ ｓｅ × γ ｓｂ × ｂ × １００ (Ａ􀆰５􀆰８￣１) Ｐ Ｐ Ｐ ｂａ Ｐ ｂｅ ＝ ｂ － × ｓ (Ａ􀆰５􀆰８￣２) １００ 式中 Ｐ 沥青混合料中被集料吸收的沥青结合料比例 : ｂａ ——— ꎬ ％ꎻ Ｐ 沥青混合料中的有效沥青用量 ｂｅ ——— ꎬ ％ꎻ γ 矿料的有效相对密度 按式 计算 无量纲 ｓｅ ——— ꎬ Ａ􀆰５􀆰６￣１ ꎬ ꎻ γ ¾¾矿料的合成毛体积相对密度 按式 求取 无量纲 ｓｂ ꎬ Ａ􀆰４􀆰３ ꎬ ꎻ — ７０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 密级配沥青混合料配合比设计步骤与方法 Ａ γ 沥青的相对密度 无量纲 ｂ ——— (２５℃/２５℃) ꎬ ꎻ Ｐ 沥青含量 ｂ ——— ꎬ ％ꎻ Ｐ 各种矿料占沥青混合料总质量的百分率之和 即Ｐ Ｐ ｓ ——— ꎬ ｓ ＝ １００ － ｂꎬ ％ꎮ 如果需要 可按式 及 计算有效沥青的体积百分率 Ｖ 及矿料的体积百分率 ꎬ Ａ􀆰５􀆰８￣３ Ａ􀆰５􀆰８￣４ ｂｅ Ｖ ｇ: γ Ｐ Ｖ ｂｅ ＝ ｆ × γ ｂｅ 7 8 (Ａ􀆰５􀆰８￣３) ｂ 1 9 Ｖ Ｖ 4ＶＶ ｇ ＝ １００ － ( ｂ3ｅ 8＋ ) (Ａ􀆰５􀆰８￣４) 信 微 系 Ａ􀆰 ６ 配联合比设计检验 题 押 准 精 Ａ Ａ 种 Ａ 法 适 验 􀆰 􀆰 􀆰 ꎬ 使 将 当 ６ ６ ６ 􀆰 􀆰 􀆰 动 注 用 计 调 ３ １ ２ 稳 : 性 算 整 配 对 高 ꎬ 对 定 能 的 合 于 温 不 公 度 的 设 比 用 稳 宜 称 应 检 计 设 于 定 照 最 符 验 沥 计 机 性 ꎻ 搬 大 合 青 检 场 检 对 ꎮ 粒 本 用 验 道 验 于 径 规 量 按 ꎮ 面 不 大 范 调 计 对 的 符 于 表 整 算 公 密 合 后 ５ 确 称 级 􀆰 要 作 ２ 定 􀆰 最 配 求 为 ６ 的 大 沥 ￣ 的 １ 最 的 设 粒 青 的 沥 佳 密 计 径 混 要 青 沥 级 最 等 合 求 混 青 配 佳 于 料 ꎮ 合 用 沥 沥 ꎬ 或 料 量 青 青 需 小 ꎬ ꎬ 混 用 在 于 必 或 合 量 配 １ 须 者 料 ９ 在 合 更 ｍ 改 或 标 比 ｍ 换 变 沥 准 设 的 材 试 青 条 计 混 料 验 稳 件 的 合 或 条 定 下 基 料 重 件 碎 进 础 ꎬ 新 时 石 行 上 按 进 ꎬ 混 ꎮ 按 规 行 各 如 合 本 定 配 项 按 料 规 方 合 照 技 ꎬ 范 法 比 由 术 要 进 Ａ 设 􀆰 于 要 行 求 计 ５􀆰 轮 求 轮 进 ꎮ ７ 辙 均 的 辙 行 方 试 试 应 各 １９ｍｍ 件尺寸 不能适用ꎬ 不宜按本规范方法进行轮辙试验和弯曲试验ꎮ 如需要检验ꎬ 可加厚试件厚度 或采用大型马歇尔试件ꎮ Ａ􀆰６􀆰４ 水稳定性检验 按规定的试验方法进行浸水马歇尔8试 验和冻融劈裂试验 残留稳定度及 ꎮ 7 ꎬ 1 残留强度比均应符合 本规范表 的规定 4 9 ５􀆰２􀆰６￣２ ꎮ 8 3 注: 调整沥青用量后 ꎬ 马歇尔试件成型可能达信不到要求的空隙率条件ꎮ 当需要添加消石灰、 微 水泥、 抗剥落剂时ꎬ 需重新 确定最佳沥青用量系后试验ꎮ 联 一 Ａ􀆰６􀆰５ 低温抗裂性能检验 对公称最大 唯 粒径等于或小于 的混合料 按规定方法进行低温 ꎮ １９ｍｍ ꎬ 弯曲试验 其破坏应变宜符合本规范表 的要求 ꎬ ５􀆰２􀆰６￣３ ꎮ Ａ􀆰６􀆰６ 渗水系数检验 利用轮碾机成型的轮辙试件进行渗水试验检验的渗水系数 应符合本规 ꎮ ꎬ 范表 的要求 ５􀆰２􀆰６￣４ ꎮ — ７１ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) Ａ􀆰 ７ 配合比设计报告 配合比设计报告应包括设计级配范围选择说明 材料品种选择与原材料质量试验结果 矿 、 、 料级配 最佳沥青用量及各项体积指标 配合比设计检验结果等 试验报告的矿料级配曲线应 、 、 ꎮ 8 按规定的方法绘制 7 ꎮ 1 9 4 8 3 信 微 系 联 题 押 准 精 8 7 1 9 4 8 3 信 微 系 联 一 唯 — ７２ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 沥青混合料配合比设计方法 Ｂ ＳＭＡ 附录 沥青混合料配合比设计方法 Ｂ ＳＭＡ 8 7 Ｂ􀆰 １ 一般规9定1 4 8 3 信 微 系 Ｂ􀆰１􀆰１ 沥青混合料的配合比设计采用联马歇尔试件的体积设计方法进行 马歇尔试验的稳定 ＳＭＡ ꎬ 题 度和流值并不作为配合比设计接受或者押否决的唯一指标 ꎮ 准 精 Ｂ􀆰１􀆰２ 除本方法另有规定外 应按附录 的有关规定执行 Ｂ 术 Ｂ 􀆰 􀆰 要 ２ ２ 􀆰 􀆰 求 １ ２ ꎮ 用 Ｓ Ｍ 于 Ａ 配 宜 合 采 比 用 设 改 计 性 的 沥 各 青 ꎬ 种 ꎮ 材 料按 Ｂ 附 􀆰 录 Ａ ２ Ａ 规 材 定 料 选 选 择 ꎬ 择 其 ꎮ 质量必须符合本规范第 ４ 章规定的技 Ｂ􀆰 ３ 设计矿料级配的确定 8 7 1 Ｂ􀆰３􀆰１ 设计初试级 配 4 9 8 3 信 道面的设计 级配范围宜直接采用本规范表 规定的矿料级配范围 公称最大粒 １ ＳＭＡ 微 ５􀆰２􀆰１ ꎮ 系 径等于或小于 的 混合料 以 作为粗集料骨架的分界筛孔 公称最大粒径 ９􀆰５ｍｍ ＳＭＡ ꎬ ２联􀆰３６ ｍｍ ꎬ 等于或大于 的 混合 料以 一 作为粗集料骨架的分界筛孔 １３􀆰２ｍｍ ＳＭＡ ４唯􀆰７５ｍｍ ꎮ 在设计级配范围内 调整各种 矿料比例设计 组不同粗细的初试级配 组级配的粗集 ２ ꎬ ３ ꎬ ３ 料骨架分界筛孔的通过率处于级配范围的中值 中值 附近 矿粉用量宜为 左右 、 ±３％ ꎬ １０％ ꎮ Ｂ􀆰３􀆰２ 按附录 的方法计算初试级配矿料的合成毛体积相对密度γ 合成表观相对密度 γ Ａ ｓｂ、 ｓａ、 有效相对密度γ 其中各种集料的毛体积相对密度 表观相对密度试验方法遵照附录 的规定 ｓｅꎮ 、 Ａ 进行 ꎮ Ｂ􀆰３􀆰３ 把每个合成级配中小于粗集料骨架分界筛孔的集料筛除 按 的规定 用 ꎬ ＪＴＧ Ｅ４２ Ｔ０３０９ ꎬ — ７３ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 捣实法测定粗集料骨架的松方毛体积相对密度 γ 按式 计算粗集料骨架混合料的平均毛 Ｓꎬ Ｂ􀆰３􀆰３ 体积相对密度γ ＣＡ: Ρ ＋ Ρ ＋ ＋ Ρ γ １ ２ 􀆺 ｎ ＣＡ ＝ Ρ Ρ Ρ (Ｂ􀆰３􀆰３) １ ＋ ２ ＋ ＋ ｎ γ γ 􀆺 γ ｎ １ ２ 式中 Ｐ Ｐ Ｐ 粗集料骨架部分各种集料在全部矿料级配混合料中的配合比 : １ꎬ ２ꎬ 􀆺ꎬ ｎ ——— ꎻ γ γ g 各种粗集料相应的毛体积相对密8 度 １ꎬ ２ꎬ 􀆺ꎬ ｎ——— 1 7 ꎮ 9 Ｂ􀆰３􀆰４ 按式 计算各组初试级配的捣实状态下8的4粗集料松装间隙率ＶＣＡ Ｂ􀆰３􀆰４ 3 ＤＲＣ: 信 g 微 ＶＣＡ Ｓ ＤＲＣ ＝系 (１ － g ) × １００ (Ｂ􀆰３􀆰４) 联 ＣＡ 式中 ＶＣＡ ¾¾粗集料骨架的松装间隙题率 : ＤＲＣ 押 ꎬ ％ꎻ γ ¾¾粗集料骨架的毛体准积相对密度 ＣＡ 精 ꎻ ７ 测 Ｂ Ｂ 为 Ｂ ５ 􀆰 􀆰 􀆰 定 马 ３ ３ ３ 次 􀆰 􀆰 􀆰 ꎮ 歇 ７ ５ ６ ꎬ 尔 一 按 按 按 试 组 式 照 本 γ 件 马 Ｓ 选 规 Ｂ ¾ 的 歇 􀆰 择 范 ¾ ３ 初 尔 􀆰 的 Ａ 粗 ７ 试 试 􀆰 初 的 集 油 ４ 件 􀆰 试 方 料 ５ 石 的 油 法 的 骨 比 数 石 计 方 架 ꎮ 目 比 算 法 的 不 和 不 预 松 得 矿 同 估 方 少 料 沥 新 毛 于 级 建 青 体 ４ 配 工 用 积 ~ 程 制 量 相 ６ 作 条 个 对 ＳＭ 件 ꎮ 密 Ｓ Ａ Ｍ 下 度 Ｓ 混 Ａ Ｍ ꎮ 合 Ｓ Ａ 试 Ｍ 料 马 件 Ａ 的 歇 ꎬ 混 适 尔 马 合 宜 试 歇 料 的 件 尔 的 油 的 标 最 石 毛 准 大 比 体 击 理 Ｐ 积 实 论 ａ 或 相 的 相 沥 对 次 对 青 密 数 密 用 度 宜 度 量 由 采 ꎬ Ｐ 表 其 用 ｂꎬ 干 中 双 作 纤 法 面 维部分的比例不得忽略 : Ρ Ρ γ １００ ＋ ａ ＋ ｘ ｔ ＝ Ρ Ρ 8 (Ｂ􀆰３􀆰７) １００ ａ ｘ7 γ ＋ γ ＋ γ1 9 ｓｅ ａ 4ｘ 8 式中 γ 矿料的有 效相对密度 由 确定3 : ｓｅ ——— ꎬ Ｂ􀆰３􀆰２ 信ꎻ 微 Ｐ ａ ——— 沥青混合料的 油石比 ꎬ ％ꎻ 系 联 γ 沥青的相对密度 无量纲 ａ ——— ( ２５℃/２５℃一)ꎬ ꎻ 唯 Ｐ 纤维用量 以沥青混 合料总量的百分数代替 ｘ ——— ꎬ ꎬ ％ꎻ γ 纤维稳定剂的密度 由供货商提供或由比重瓶实测得到 ｘ ——— ꎬ ꎮ Ｂ􀆰３􀆰８ 按式 计算 混合料马歇尔试件中的粗集料骨架间隙率 ＶＣＡ 试件的各项体 Ｂ􀆰３􀆰８ ＳＭＡ ｍｉｘꎬ 积指标空隙率ＶＶ 矿料间隙率ＶＭＡ 沥青饱和度ＶＦＡ按本规范附录 的方法计算 、 、 Ａ : æ g Ｐ ö ＶＣＡ ç ｆ ＣＡ÷ ｍｉｘ ＝ è１ － g × ø × １００ (Ｂ􀆰３􀆰８) ＣＡ １００ 式中 Ｐ ¾¾沥青混合料中粗集料的比例 即大于 的颗粒含量 : ＣＡ ꎬ ４􀆰７５ｍｍ ꎬ ％ꎻ — ７４ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 沥青混合料配合比设计方法 Ｂ ＳＭＡ γ ¾¾粗集料骨架部分的平均毛体积相对密度 由式 确定 ＣＡ ꎬ Ｂ􀆰３􀆰３ ꎻ γ ¾¾沥青混合料试件的毛体积相对密度 由表干法测定 ｆ ꎬ ꎮ Ｂ􀆰３􀆰９ 从 组初试级配的试验结果中选择设计级配时 必须符合 ＶＣＡ ＶＣＡ 及 ＶＭＡ ３ ꎬ ｍｉｘ < ＤＲＣ > 的要求 当有 组以上的级配同时符合要求时 以粗集料骨架分界筛孔通过率大且 ＶＭＡ １６􀆰５％ ꎬ １ ꎬ 较大的级配为设计级配 ꎮ 8 7 1 Ｂ􀆰 ４ 确定设计沥4 9青用量 8 3 信 微 系 Ｂ􀆰４􀆰１ 根据所选择的设计级配和初试油石联比试验的空隙率结果 以 为间隔 调整 题 ꎬ ０􀆰２％~０􀆰４％ ꎬ 个不同的油石比 制作马歇尔试件押计算空隙率等各项体积指标 一组试件数量宜不少于 ３ ꎬ 准ꎬ ꎮ 个 精 ４ 复 合 Ｂ Ｂ Ｂ 􀆰 􀆰 􀆰 核 本 ４ ４ ４ 􀆰 􀆰 􀆰 ꎮ ꎮ 规 ４ ２ ３ 范 如 根 进 ５ 初 据 行 􀆰 ２ 试 期 马 规 油 望 歇 定 石 的 尔 的 比 设 稳 各 的 定 计 项 空 度 混 技 隙 试 合 术 率 验 料 标 ꎬ 确 体 准 检 定 积 ꎮ 验 油 指 稳 石 标 定 比 恰 ꎬ 度 好 和 作 符 流 为 合 值 最 设 是 佳 计 否 油 要 符 石 求 合 比 ꎬ 本 Ｏ 可 规 ＡＣ 以 范 ꎮ 免 规 所 去 定 设 这 的 计 一 技 的 术 步 Ｓ 要 ꎬ Ｍ 求 但 Ａ ꎮ 宜 混 进 合 行 料 一 应符 次 Ｂ􀆰 ５ 配合比设计检验 Ｂ􀆰５􀆰１ 除附录 规定项目外 混合料的配合比设计还必须进行谢伦堡析漏试验及肯塔堡 Ａ ꎬ ＳＭＡ 8 飞散试验 配合 比设计检验应符合本规范 的技术要求1 7不符合要求的必须重新进行配合比 ꎮ ５􀆰２ 9ꎮ 4 设计 3 8 ꎮ 信 微 系 联 Ｂ􀆰 ６ 一配合比设计报告 唯 Ｂ􀆰６􀆰１ 配合比设计结束后 必须按附录 的要求及时出具配合比设计报告 ꎬ Ａ ꎮ — ７５ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 附录 沥青道面施工质量动态管理办法 Ｃ 8 Ｃ􀆰０􀆰１ 承包人应以试验检测质量指标的变异系数 或标7准差 作为施工水平的主要评价指标 ( 1 ) ꎮ 9 4 8 Ｃ􀆰０􀆰２ 沥青道面施工过程中 承包人宜绘制相关技3术指标的逐次检测结果Ｘ或逐日检测结果平 ꎬ 信 微 均值Ｘ曲线 检查试验数据是否超出规范允许的误差范围 发现有不符合要求的情况时应认真 􀭵 ꎮ 系 ꎬ 分析其原因并采取措施 同时分阶段 一定联日期或距离 计算出逐日结果平均值的平均值Ｘ 期 ꎮ ( 题 ) 􀭶( 望值 极差Ｒ 标准差Ｓ及变异系数押Ｃ 汇总整理 记录的内容应包括取样地点 时间 试 )、 、 准ｖꎬ ꎮ 、 、 验员 试验项目 试验方法 试验精结果等 Ｃ ( 标 图 􀆰 准 ０ 􀆰 Ｃ 、 差 ３ 􀆰 ０ 及 􀆰 施 ３ 变 ￣ 工 １ 异 ) 质 ꎬ 系 量 同 、 数 控 时 有 制 随 增 宜 着 大 采 施 倾 取 工 、 向 平 进 时 均 度 ꎬ 值 ꎬ 应 和 绘 分 极 制 析 差 施 ꎮ 原 管 工 因 ꎬ 理 质 提 量 图 出 直 Ｘ 􀭵 改 方 － 进 图 Ｒ 建 正 的 议 态 方 ꎮ 分 法 布 ꎬ 曲 将 线 试验 ( 图 结果 Ｃ􀆰 逐 ０􀆰 次 ３￣２ 绘 ) 制 ꎮ 管 当 理 发现 图 8 7 1 9 4 8 3 信 微 系 联 一 唯 图 工程质量指标管理图示例 流值 Ｃ􀆰０􀆰３￣１ ( ꎬ ０􀆰１ｍｍ) — ７６ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 附录 沥青道面施工质量动态管理办法 Ｃ 8 7 1 9 4 8 3 信 微 系 联 图 工程质量指标检测结果的直方图及正态分布曲线示例 流值 Ｃ􀆰０􀆰３￣２ 题 ( ꎬ ０􀆰１ｍｍ) 押 准 Ｃ􀆰０􀆰４ 在Ｘ － Ｒ管理图中应以平精均值Ｘ作为中心线ＣＬ 并标出质控上限 ＵＣＬ 和质控下限 ＬＣＬ 表 常 ꎮ 示 中 允 心 许 线 的 􀭵 、 施 质 工 控 正 上 常 Ｘ Ｒ 􀭵 限 波 图 图 、 动 中 中 质 范 : : 控 围 Ｃ Ｃ Ｕ Ｌ Ｕ Ｌ Ｌ Ｃ Ｃ Ｃ 下 ꎮ Ｌ Ｌ Ｌ ＝ ＝ 限 当 ＝ ＝ ＝ Ｘ Ｒ 􀭶 􀭵 按 Ｘ 有 􀭶 Ｄ Ｘ 􀭶 ４ 式 － 超 ＋ Ｒ 􀭵 Ａ 􀭵 Ａ 出 Ｃ ２ ２ 􀆰 Ｒ 􀭵 Ｒ 􀭵 质 ０􀆰 控 ４￣１ 上 至 、 式 下 Ｃ 限 􀆰０ 范 ꎬ 􀆰４ 围 ￣６ 时 计 ꎬ 算 应 : 视为施工异常或试 ( ( ( ( ( 验 Ｃ Ｃ Ｃ Ｃ Ｃ 􀆰 􀆰 􀆰 􀆰 􀆰 数 ０ ０ ０ ０ ０ 􀆰 􀆰 􀆰 􀆰 􀆰 据 ４ ４ ４ ４ ４ ￣ ￣ ￣ ￣ ￣ ２ ３ ４ ５ １ 异 ) ) ) ) ) ＬＣＬ ＝ Ｄ Ｒ ３ 􀭵 (Ｃ􀆰０􀆰４￣６) 式中 ＣＬ Ｘ － Ｒ管理图中的中心线 期望值 : ——— 􀭵 ( )ꎻ Ｕ ＣＬ Ｘ － Ｒ管理图中的质控上限 ——— 􀭵 ꎻ ＬＣＬ Ｘ － Ｒ管理图中的质控下限 8 —— — 􀭵 ꎻ 1 7 Ｘ 一个阶段各组检测结果平均值的平4均 9 值 􀭶——— 3 8 ꎻ 信 Ｒ 一个 阶段各组检测结果的极差Ｒ的平均值 􀭵——— 微 ꎻ 系 Ａ Ｄ Ｄ 由一组检测结果的试验次数决定的管理图用的系数 其值应按表 确定 ２ꎬ ３ꎬ ４ ——— 联 ꎬ Ｃ􀆰０􀆰４ ꎮ 一 唯 表 Ｃ􀆰０􀆰４ 管理图用系数表 一组检测结果的试验次数ｎ Ａ Ｄ Ｄ ２ ４ ３ ２ １􀆰８８０ ３􀆰２６７ — ３ １􀆰０２３ ２􀆰５７５ — ４ ０􀆰７２９ ２􀆰２８２ — — ７７ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 续表 一组检测结果的试验次数ｎ Ａ Ｄ Ｄ ２ ４ ３ ５ ０􀆰５７７ ２􀆰１１５ — ６ ０􀆰４８３ ２􀆰００４ — ７ ０􀆰４１９ 8 １􀆰９２４ ０􀆰０７６ 7 ８ ０􀆰３７３ 9 1 １􀆰８６４ ０􀆰１３６ 4 8 ９ ０􀆰３３７ 3 １􀆰８１６ ０􀆰１８４ 信 １０ ０􀆰３０８ 微 １􀆰７７７ ０􀆰２２３ 系 １１ ０􀆰２８联５ １􀆰７４４ ０􀆰２５６ 题 １２ 押０􀆰２６６ １􀆰７１７ ０􀆰２８３ 准 １３ 精 ０􀆰２４９ １􀆰６９３ ０􀆰３０７ １ １ １ １ １ １ ２ ２ ２ ４ ５ ６ ７ ８ ９ ０ １ ２ ０ ０ ０ ０ ０ ０ ０ ０ ０ 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 ２ ２ ２ ２ １ １ １ １ １ ３ ２ １ ０ ９ ８ ８ ７ ６ ５ ３ ２ ３ ４ ７ ０ ３ ７ １ １ １ １ １ １ １ １ １ 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 ６ ６ ６ ６ ６ ５ ５ ５ ５ ７ ５ ３ ２ ０ ９ ８ ７ ６ ２ ３ ７ ２ ８ ７ ５ ５ ６ ０ ０ ０ ０ ０ ０ ０ ０ ０ 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 ３ ３ ３ ７ ３ ４ ４ ４ ４ ２ ４ ６ ３ ９ ０ １ ２ ３ ８ ７ ３ ８ １ ３ ５ ５ ４ ２３ ０􀆰１６２ １􀆰５５７ ０􀆰４４３ ２４ ０􀆰１５７ １􀆰５４８ ０􀆰４５１ ２５ ０􀆰１５３ １􀆰５４１ ０􀆰４５９ 8 7 1 Ｃ􀆰０􀆰５ 在Ｘ － Ｒ管 理图和直方图中可标出本规范第 4章 9 规定的质量标准或允许差范围 􀭵 3 ８8 ꎮ 信 Ｃ􀆰０􀆰６ 各级工程管理部 门宜随时查询或检查所微有的数据 系 ꎮ 联 Ｃ􀆰０􀆰７ 施工结束后 承包人宜汇总全部数据 计算出平均值 标准差及变异系数 绘制整个工 ꎬ 一ꎬ 、 ꎬ 程的施工质量直方图或正态分布曲 线 唯数据库及动态质量管理的内容应长期保存 ꎮ ꎮ — ７８ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 标准用词说明 标准用词说明 为便于在执行本规范条文时区别对待 对要求严格程度不同的用词 说明如下 １ ꎬ ꎬ : 8 表示很严格 非这样做不可的用词 7 １) ꎬ : 1 9 4 正面词采用 必须 反面词采用 严禁 8 “ ”ꎬ “ ”ꎮ3 信 表示严格 在正常情况下均应这样做的微用词 ２) ꎬ : 系 正面词采用 应 反面词采用 不联应 或 不得 “ ”ꎬ “ ” “ ”ꎮ 题 表示允许稍有选择 在条件许押可时首先应这样做的用词 ３) ꎬ : 准 正面词采用 宜 反面词采用 不宜 精 “ ”ꎬ “ ”ꎮ 定 参 ” 照 ４ ２ 􀆺 或 ) 􀆺 本 表 “ ” 应 规 示 ꎮ 按 范 有 􀆺 中 选 􀆺 指 择 的 定 ꎬ 规 按 在 定 其 一 执 他 定 行 有 条 ” 关 件 ꎮ 标 下 非 准 可 必 、 以 须 规 这 按 范 样 所 或 做 指 其 的 定 他 ꎬ 的 有 采 标 关 用 准 规 、 “ 定 可 规 执 ” 范 ꎮ 行 和 时 其 ꎬ 他 写 规 法 定 为 执行 “ 时 应 ꎬ 符 写 合 法 􀆺 为 􀆺 的 “ 规 可 8 7 1 9 4 8 3 信 微 系 联 一 唯 — ７９ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场沥青道面施工技术规范 (ＭＨ/Ｔ ５０１１—２０１９) 引用标准名录 下列文件对于本文件的应用是必不可少的 凡是注日期的引用文件 仅所注日期的版本适 ꎮ ꎬ 8 用于本文件 凡是不注日期的引用文件 其最新版本 包7括所有的修改单 适用于本文件 ꎮ ꎬ (1 ) ꎮ 9 4 工程测量规范 8 [１] « » (ＧＢ ５００２６) 3 信 全球定位系统实时动态 测量微技术规范 [２] « (ＲＴＫ) » (ＣＨ/Ｔ ２００９) 系 卫星定位城市测量技术规范 联 [３] « » (ＣＪＪ/Ｔ ７３) 题 民用机场沥青道面设计规范押 [４] « » (ＭＨ/Ｔ ５０１０) 准 公路沥青路面施工技术规范 精 [５] « » (ＪＴＧ Ｆ４０) [ [ [ [ [ [ [ [ １ １ １ １ ９ ６ ７ ８ ３ １ ２ ０ ] ] ] ] ] ] ] ] « « « « « « « « 公 公 硫 橡 硫 橡 橡 路 路 路 化 胶 化 胶 胶 用 工 工 橡 灰 橡 废 溶 和 程 程 胶 分 胶 剂 橡 胎 沥 集 粉 的 中 抽 胶 硫 » 青 料 测 橡 出 制 化 及 试 定 ( 物 品 胶 橡 Ｇ » 沥 验 Ｂ 含 的 热 胶 青 规 / ( Ｔ 量 粉 测 重 Ｇ 混 程 Ｂ １ » 的 定 分 ９ » 合 / ２ Ｔ » 测 析 ( ０ 料 ( Ｊ ８ ４ 定 法 Ｔ ( Ｊ ) ４ 试 Ｔ Ｇ / ９ 管 测 Ｇ Ｔ ８ Ｂ 验 ) ７ 式 定 / Ｅ Ｔ ９ 规 ４ ７ 硫 炉 ２ ３ ) 程 ) ５ 化 热 １ » ６ 解 胶 ) ( 法 和 ＪＴ » 未 Ｇ 硫 ( Ｅ Ｇ ２ 化 ０ Ｂ ) 胶 /Ｔ 的 １３ 成 ２４ 分 ９) » (ＧＢ/Ｔ １４８３７􀆰１) 化学纤维短纤维长度试验方法 [ １４] « » (ＧＢ/Ｔ １４３３６) 沥青路面用木质素纤维 [１５] « » (ＪＴ/Ｔ ５３３) 羊毛纤维直径试验方法投影显微镜法 [１６] « » (ＧＢ/Ｔ 8 １ ０６８５) 沥青 路面用聚合物纤维 7 1 [１７] « » (ＪＴ/Ｔ ５３４) 9 4 塑料非泡沫塑料密度的测定 8 [１８] « » (ＧＢ/Ｔ １信０３3３􀆰１) 塑料吸水性的测定 微 [１９] « » (ＧＢ/Ｔ １０３４)系 塑料热塑性塑料熔 体质量流动速联率 和熔体体积流动 [２０] « 一 (ＭＦＲ) » (ＧＢ/Ｔ ３６８２) 塑料热塑性塑料材料注塑试唯样的制备 [２１] « » (ＧＢ/Ｔ １７０３７􀆰４) 土工合成材料应用技术规范 [２２] « » (ＧＢ/Ｔ ５０２９０) 公路工程土工合成材料试验规程 [２３] « » (ＪＴＧ Ｅ５０) 建筑防水卷材试验方法 [２４] « » (ＧＢ/Ｔ ３２８) 公路路基路面现场测试规程 [２５] « » (ＪＴＧ Ｅ６０) — ８０ — 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民用机场建设工程行业标准出版一览表 序号 编号 书名 书号 定价 元 ( ) ( ) 民用运输机场航站楼离港系统工程设计规范 １ ＭＨ/Ｔ５００３—２０１６ (０４０９) ２０􀆰００ 8 民用机场水泥混凝土面层施工技7术规范 ２ ＭＨ５００６—２０１５ 1 (０２６５) ４５􀆰００ 9 4 8 民用机场飞行区场道工程3质量检验评定标准 ３ ＭＨ５００７—２０１７ 信 (０４７４) ５５􀆰００ 微 民用运输机场供油系工程设计规范 ４ ＭＨ５００８—２０１７ (０４２４) ６０􀆰００ 联 民用运输机场题航站楼楼宇自控系统工程设计规范 ５ ＭＨ/Ｔ５００９—２０１６ 押 (０３８６) ２０􀆰００ 准 民用机精场沥青道面设计规范 ６ ＭＨ/Ｔ５０１０—２０１７ (０５００) ５５􀆰００ １ １ １ ７ ８ ９ ０ １ ２ Ｍ Ｍ Ｍ Ｍ Ｍ Ｍ Ｈ Ｈ Ｈ Ｈ Ｈ Ｈ / / / / / ５ Ｔ Ｔ Ｔ Ｔ Ｔ ０ １ ５ ５ ５ ５ ５ ３ ０ ０ ０ ０ ０ — １ １ １ １ １ １ ５ ７ ８ ９ ２ — — — — — ０ １ ２ ２ ２ ２ ２ ４ ０ ０ ０ ０ ０ １ １ １ １ １ ９ ６ ７ ６ ６ 民 民 民 民 民 民 用 用 用 用 用 用 机 直 运 运 运 运 场 升 输 输 输 输 沥 机 机 机 机 机 青 场 场 场 场 场 道 飞 航 航 信 航 面 行 班 站 息 站 施 场 信 楼 集 楼 工 地 息 安 成 时 技 技 显 防 系 钟 术 术 示 监 统 系 规 标 系 控 工 统 范 准 统 系 程 工 工 统 设 程 ( ( 程 工 计 设 ０ ０ ７ １ 设 程 规 计 ０ ８ ３ ９ 计 设 范 规 ) ) 规 计 范 ( 范 规 ０ ( ３ 范 ８ ０ ( ７ ４ ) ０ ０ ( ８ ３ ) ８ ０ ５ ５ ) １０) ３ ５ ３ ２ ２ １ ０ ５ ８ ０ ０ ０ 􀆰 􀆰 􀆰 􀆰 􀆰 􀆰 ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ 民用运输机场航站楼公共广播系统工程设计规范 １３ ＭＨ/Ｔ５０２０—２０１６ (０４１１) ２０􀆰００ 民用运输机场航站楼综合布线系统工程设计规范 １４ ＭＨ/Ｔ５０２１—２０１６ (０４１０) ２０􀆰００ 民用机场道面评价管理技术规范 １５ ＭＨ/Ｔ５０２４—２０１９ (8０ ６６２) ５９􀆰００ 7 1 民用机场岩土工程设计规范 9 １６ ＭＨ/Ｔ５０２７—２０１３ 8 4(０１４５) ６８􀆰００ 3 信 民航专业工程工程量清单计价规范 １７ ＭＨ５０２８—２０１４ 微 (０２１８) ９８􀆰００ 系 小型民用运输机联场供油工程设计规范 １８ ＭＨ５０２９—２０１４ (０２３３) ２５􀆰００ 一 唯 通用航 空供油工程建设规范 １９ ＭＨ/Ｔ５０３０—２０１４ (０２０４) ２０􀆰００ 民航专业工程施工监理规范 ２０ ＭＨ５０３１—２０１５ (０２４２) ４８􀆰００ 民用运输机场航班信息显示系统检测规范 ２１ ＭＨ/Ｔ５０３２—２０１５ ( ０２６６ ) ２０􀆰００ 绿色航站楼标准 ２２ ＭＨ/Ｔ５０３３—２０１７ (０４３０) ３０􀆰００ 民用运输机场供油工程施工及验收规范 ２３ ＭＨ５０３４—２０１７ (０４３５) ７０􀆰００ 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 续表 序号 编号 书名 书号 定价 元 ( ) ( ) 民用机场高填方工程技术规范 ２４ ＭＨ/Ｔ５０３５—２０１７ (０４２９) ５０􀆰００ 民用机场排水设计规范 8 7 ２５ ＭＨ/Ｔ５０３６—２０１７ (０４８６)1 ４０􀆰００ 9 4 民用运输机场公共广播系统8检测规范 ２６ ＭＨ/Ｔ５０３８—２０１９ 信 3 (０６６９) ３５􀆰００ 微 民用运输机场信息集成系统检测规范 ２７ ＭＨ/Ｔ５０３９—２０１９ 系 (０６７１) ３５􀆰００ 联 民用运输机场题时钟系统检测规范 ２８ ＭＨ/Ｔ５０４０—２０１９ (０６７０) ２２􀆰００ 押 准 特性材料拦阻系统 ２９ ＭＨ/Ｔ５１１１—２０１５ 精 (１５８０１１０􀅰３５４) ５０􀆰００ 8 7 1 9 4 8 3 信 微 系 联 一 唯 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178定价：55.00元 9102―1105 T/HM 二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 民 用 机 场 8 沥 7 1 青 9 4 8 道 3 信 微 面 系 施 联 题 工 押 技 准 精 术 规 范 8 7 1 9 4 8 3 信 微 系 联 一 唯 中 国 民 航 出 版 社 师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
