专题11 交变电流 传感器
一、单选题

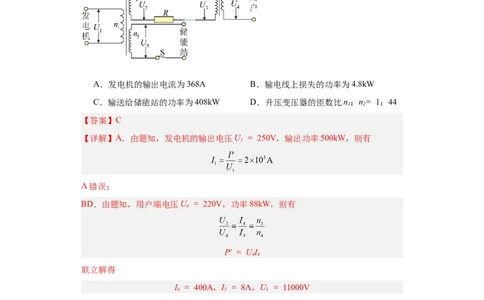

1．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压
U= 250V，输出功率500kW。降压变压器的匝数比n：n= 50：1，输电线总电阻R
1 3 4
= 62.5Ω。其余线路电阻不计，用户端电压U= 220V，功率88kW，所有变压器均为
4
理想变压器。下列说法正确的是（ ）
A．发电机的输出电流为368A B．输电线上损失的功率为4.8kW
C．输送给储能站的功率为408kW D．升压变压器的匝数比n：n= 1：44
1 2
【答案】C
【详解】A．由题知，发电机的输出电压U = 250V，输出功率500kW，则有
1
A错误；
BD．由题知，用户端电压U = 220V，功率88kW，则有
4
P′ = UI
4 4
联立解得
I = 400A，I = 8A，U = 11000V
4 3 3
则输电线上损失的功率为
P = I2R = 4kW
损 3
且
U = U＋IR = 11500V
2 3 3
再根据 ，解得
BD错误；C．根据理想变压器无功率损失有
P = UI＋P
2 3 储
代入数据有
P = 408kW
储
C正确。
故选C。

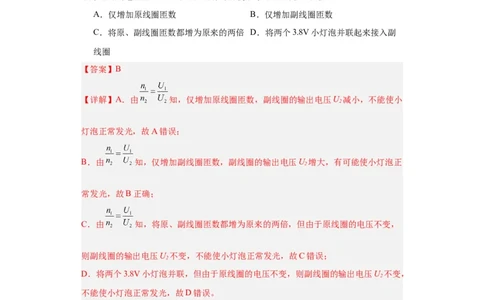

2．（2023·北京·统考高考真题）自制一个原、副线圈匝数分别为600匝和190匝的变
压器，原线圈接12V的正弦交流电源，副线圈接额定电压为3.8V的小灯泡。实际测得
小灯泡两端电压为2.5V。下列措施有可能使小灯泡正常发光的是（ ）
A．仅增加原线圈匝数 B．仅增加副线圈匝数
C．将原、副线圈匝数都增为原来的两倍 D．将两个3.8V小灯泡并联起来接入副
线圈
【答案】B
【详解】A．由 知，仅增加原线圈匝数，副线圈的输出电压U 减小，不能使小
2
灯泡正常发光，故A错误；
B．由 知，仅增加副线圈匝数，副线圈的输出电压U 增大，有可能使小灯泡正
2
常发光，故B正确；
C．由 知，将原、副线圈匝数都增为原来的两倍，但由于原线圈的电压不变，
则副线圈的输出电压U 不变，不能使小灯泡正常发光，故C错误；
2
D．将两个3.8V小灯泡并联，但由于原线圈的电压不变，则副线圈的输出电压U 不变，
2
不能使小灯泡正常发光，故D错误。
故选B。
3．（2023·浙江·统考高考真题）我国1100kV特高压直流输电工程的送电端用“整
流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法
正确的是（ ）
A．送电端先升压再整流 B．用户端先降压再变交流
C．1100kV是指交流电的最大值 D．输电功率由送电端电压决定
【答案】A
【详解】AB．升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；
C．1100kV指的是交流电的有效值，故C错误；
D．输电的功率是由用户端负载的总功率来决定的，故D错误。
故选A。

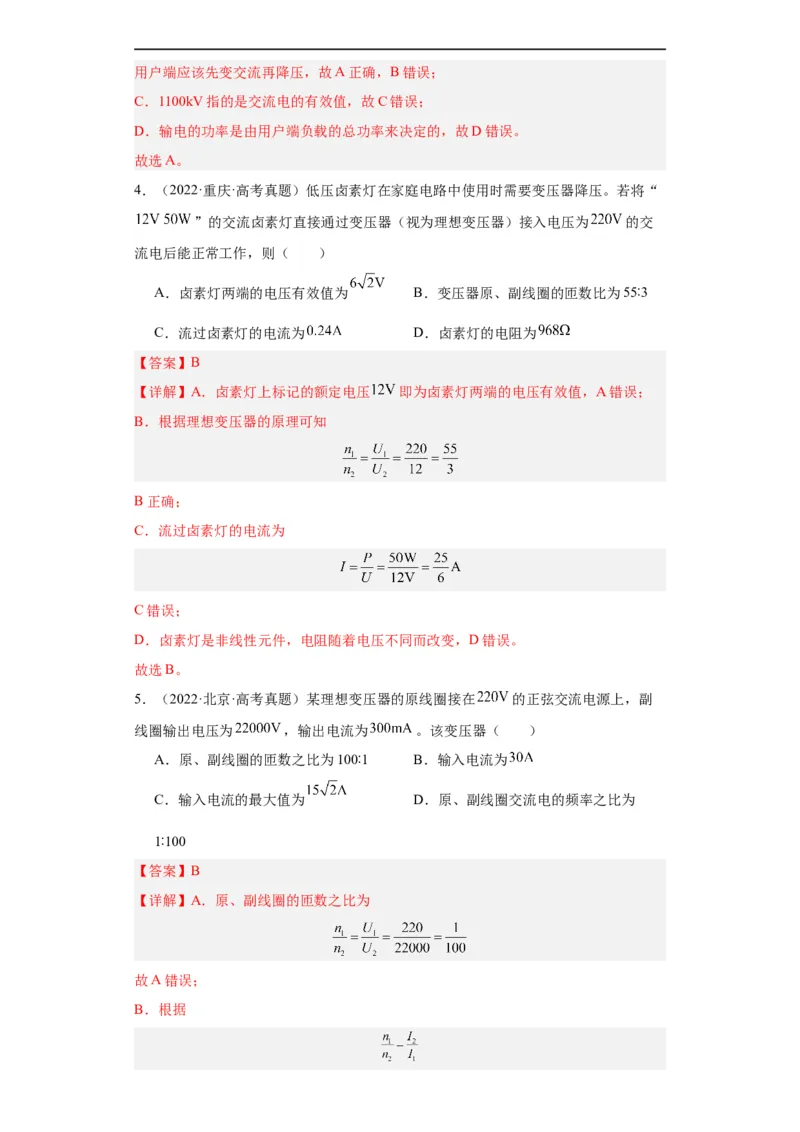

4．（2022·重庆·高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。若将“
”的交流卤素灯直接通过变压器（视为理想变压器）接入电压为 的交
流电后能正常工作，则（ ）
A．卤素灯两端的电压有效值为 B．变压器原、副线圈的匝数比为55∶3
C．流过卤素灯的电流为 D．卤素灯的电阻为
【答案】B
【详解】A．卤素灯上标记的额定电压 即为卤素灯两端的电压有效值，A错误；
B．根据理想变压器的原理可知
B正确；
C．流过卤素灯的电流为
C错误；
D．卤素灯是非线性元件，电阻随着电压不同而改变，D错误。
故选B。
5．（2022·北京·高考真题）某理想变压器的原线圈接在 的正弦交流电源上，副
线圈输出电压为 ，输出电流为 。该变压器（ ）
A．原、副线圈的匝数之比为100∶1 B．输入电流为
C．输入电流的最大值为 D．原、副线圈交流电的频率之比为
1∶100
【答案】B
【详解】A．原、副线圈的匝数之比为
故A错误；
B．根据可得输入电流为
故B正确；
C．输入电流的最大值为
故C错误；
D．变压器不会改变交流电的频率，故原、副线圈交流电的频率之比为1∶1，故D错误。
故选B。

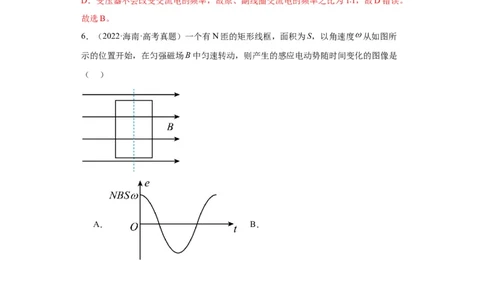

6．（2022·海南·高考真题）一个有N匝的矩形线框，面积为S，以角速度 从如图所
示的位置开始，在匀强磁场B中匀速转动，则产生的感应电动势随时间变化的图像是
（ ）
A． B．C． D．
【答案】A
【详解】图示位置线框处于与中性面垂直的平面，竖直长边垂直切割磁感线，此时产
生的感应电动势最大为
根据正弦式交变电流的表达式可知感应电动势随时间的变化关系为
故选A。

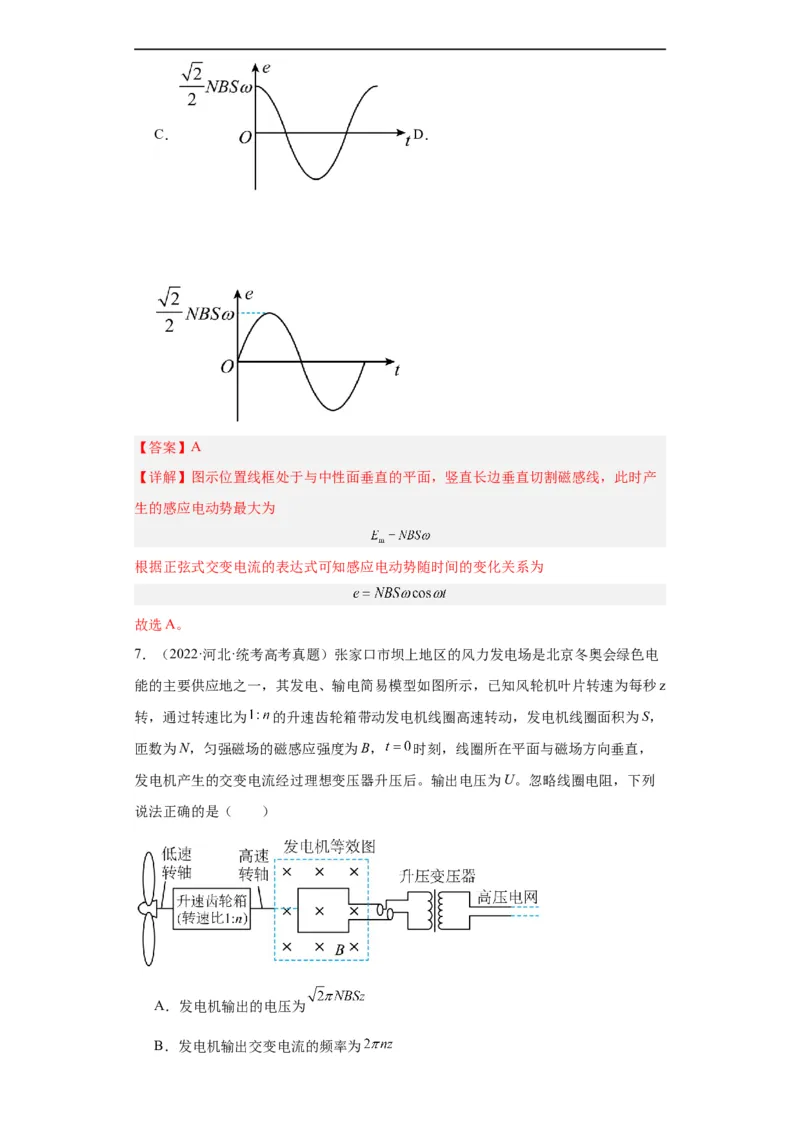

7．（2022·河北·统考高考真题）张家口市坝上地区的风力发电场是北京冬奥会绿色电
能的主要供应地之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z
转，通过转速比为 的升速齿轮箱带动发电机线圈高速转动，发电机线圈面积为S，
匝数为N，匀强磁场的磁感应强度为B， 时刻，线圈所在平面与磁场方向垂直，
发电机产生的交变电流经过理想变压器升压后。输出电压为U。忽略线圈电阻，下列
说法正确的是（ ）
A．发电机输出的电压为
B．发电机输出交变电流的频率为C．变压器原、副线圈的匝数比为
D．发电机产生的瞬时电动势
【答案】C
【详解】B．发电机线圈的转速为nz，输出交变电流的频率为
B错误；
A．线圈绕垂直于磁场的轴匀速转动，产生的为正弦交流电，最大值为
输出电压的有效值为
A错误；
C．变压器原、副线圈的匝数比为
C正确；
D．发电机产生的瞬时电动势为
D错误。
故选C。
8．（2022·浙江·统考高考真题）下列说法正确的是（ ）
A．恒定磁场对静置于其中的电荷有力的作用
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大
D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率
【答案】B
【详解】A．恒定磁场对速度不平行于磁感线的运动电荷才有力的作用，A错误；
B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向，B正确；
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流为0，C错误；
D．根据变压器的原理可知，副线圈中磁通量的变化率小于或等于原线圈中磁通量的变化率，D错误。
故选B。

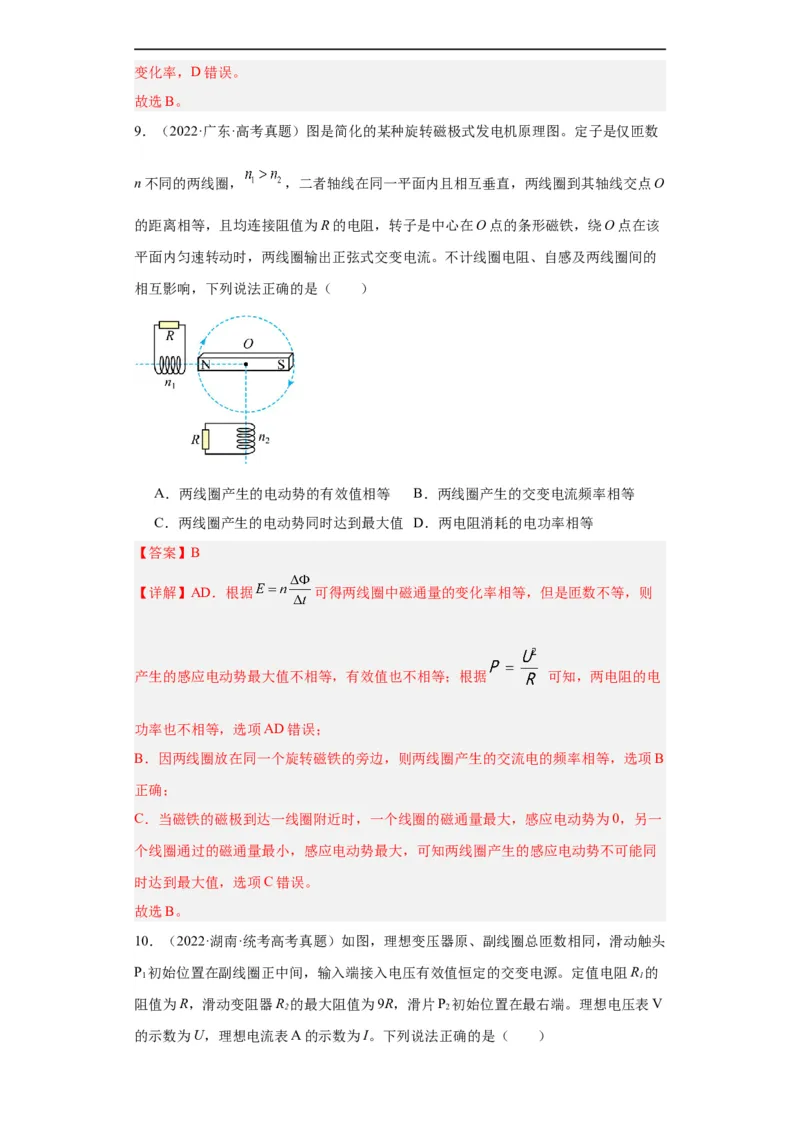

9．（2022·广东·高考真题）图是简化的某种旋转磁极式发电机原理图。定子是仅匝数
n不同的两线圈， ，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O
的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该
平面内匀速转动时，两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的
相互影响，下列说法正确的是（ ）
A．两线圈产生的电动势的有效值相等 B．两线圈产生的交变电流频率相等
C．两线圈产生的电动势同时达到最大值 D．两电阻消耗的电功率相等
【答案】B
【详解】AD．根据 可得两线圈中磁通量的变化率相等，但是匝数不等，则
产生的感应电动势最大值不相等，有效值也不相等；根据 可知，两电阻的电
功率也不相等，选项AD错误；
B．因两线圈放在同一个旋转磁铁的旁边，则两线圈产生的交流电的频率相等，选项B
正确；
C．当磁铁的磁极到达一线圈附近时，一个线圈的磁通量最大，感应电动势为0，另一
个线圈通过的磁通量最小，感应电动势最大，可知两线圈产生的感应电动势不可能同
时达到最大值，选项C错误。
故选B。

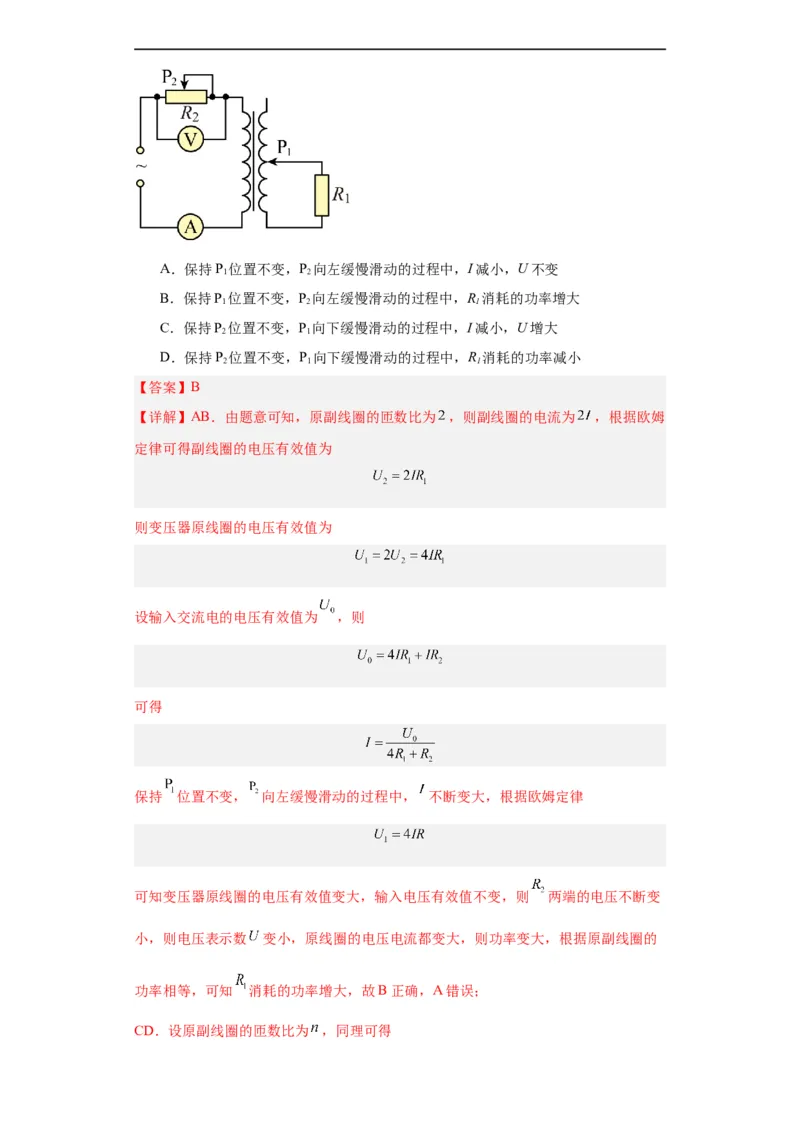

10．（2022·湖南·统考高考真题）如图，理想变压器原、副线圈总匝数相同，滑动触头
P 初始位置在副线圈正中间，输入端接入电压有效值恒定的交变电源。定值电阻R 的
1 1
阻值为R，滑动变阻器R 的最大阻值为9R，滑片P 初始位置在最右端。理想电压表V
2 2
的示数为U，理想电流表A的示数为I。下列说法正确的是（ ）A．保持P 位置不变，P 向左缓慢滑动的过程中，I减小，U不变
1 2
B．保持P 位置不变，P 向左缓慢滑动的过程中，R 消耗的功率增大
1 2 1
C．保持P 位置不变，P 向下缓慢滑动的过程中，I减小，U增大
2 1
D．保持P 位置不变，P 向下缓慢滑动的过程中，R 消耗的功率减小
2 1 1
【答案】B
【详解】AB．由题意可知，原副线圈的匝数比为 ，则副线圈的电流为 ，根据欧姆
定律可得副线圈的电压有效值为
则变压器原线圈的电压有效值为
设输入交流电的电压有效值为 ，则
可得
保持 位置不变， 向左缓慢滑动的过程中， 不断变大，根据欧姆定律
可知变压器原线圈的电压有效值变大，输入电压有效值不变，则 两端的电压不断变
小，则电压表示数 变小，原线圈的电压电流都变大，则功率变大，根据原副线圈的
功率相等，可知 消耗的功率增大，故B正确，A错误；

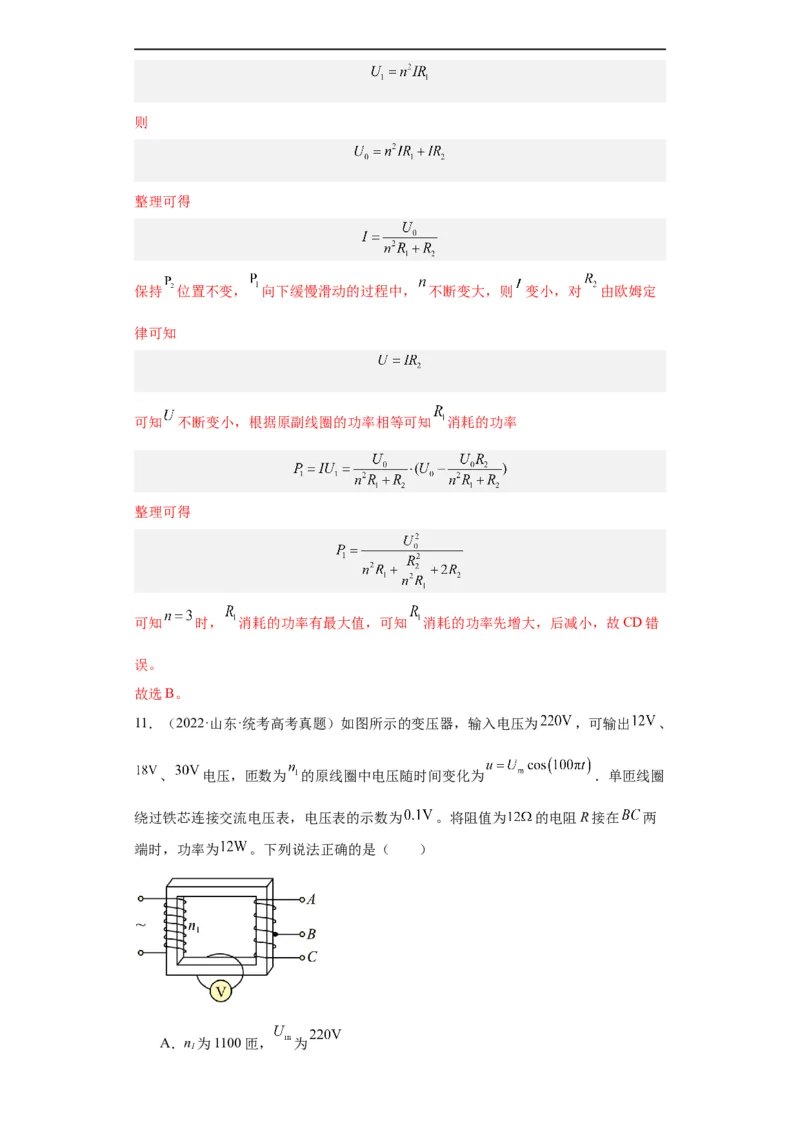

CD．设原副线圈的匝数比为 ，同理可得则
整理可得
保持 位置不变， 向下缓慢滑动的过程中， 不断变大，则 变小，对 由欧姆定
律可知
可知 不断变小，根据原副线圈的功率相等可知 消耗的功率
整理可得
可知 时， 消耗的功率有最大值，可知 消耗的功率先增大，后减小，故CD错
误。
故选B。

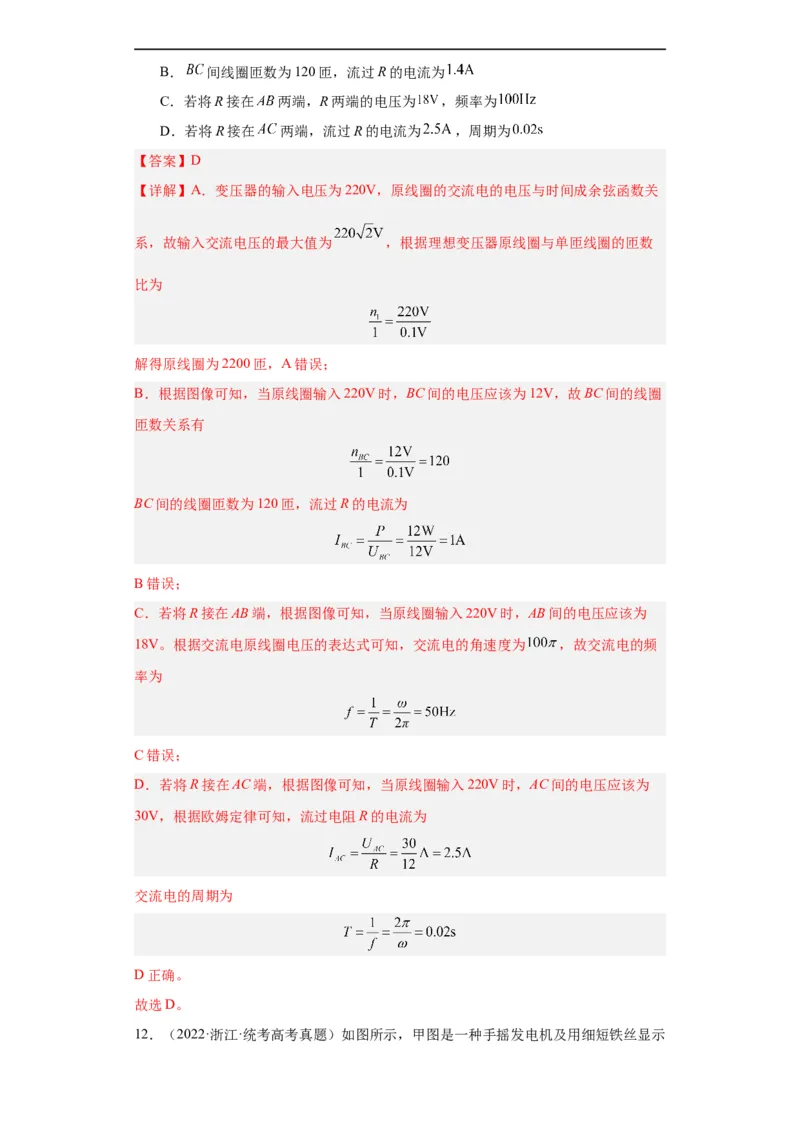

11．（2022·山东·统考高考真题）如图所示的变压器，输入电压为 ，可输出 、
、 电压，匝数为 的原线圈中电压随时间变化为 ．单匝线圈
绕过铁芯连接交流电压表，电压表的示数为 。将阻值为 的电阻R接在 两
端时，功率为 。下列说法正确的是（ ）
A．n 为1100匝， 为
1B． 间线圈匝数为120匝，流过R的电流为
C．若将R接在 两端，R两端的电压为 ，频率为
D．若将R接在 两端，流过R的电流为 ，周期为
【答案】D
【详解】A．变压器的输入电压为220V，原线圈的交流电的电压与时间成余弦函数关
系，故输入交流电压的最大值为 ，根据理想变压器原线圈与单匝线圈的匝数
比为
解得原线圈为2200匝，A错误；
B．根据图像可知，当原线圈输入220V时，BC间的电压应该为12V，故BC间的线圈
匝数关系有
BC间的线圈匝数为120匝，流过R的电流为
B错误；
C．若将R接在AB端，根据图像可知，当原线圈输入220V时，AB间的电压应该为
18V。根据交流电原线圈电压的表达式可知，交流电的角速度为 ，故交流电的频
率为
C错误；
D．若将R接在AC端，根据图像可知，当原线圈输入220V时，AC间的电压应该为
30V，根据欧姆定律可知，流过电阻R的电流为
交流电的周期为
D正确。
故选D。
12．（2022·浙江·统考高考真题）如图所示，甲图是一种手摇发电机及用细短铁丝显示的磁场分布情况，摇动手柄可使对称固定在转轴上的矩形线圈转动；乙图是另一种手
摇发电机及磁场分布情况，皮带轮带动固定在转轴两侧的两个线圈转动。下列说法正
确的是（ ）
A．甲图中线圈转动区域磁场可视为匀强磁场
B．乙图中线圈转动区域磁场可视为匀强磁场
C．甲图中线圈转动时产生的电流是正弦交流电
D．乙图线圈匀速转动时产生的电流是正弦交流电
【答案】A
【详解】A．甲图中细短铁丝显示的磁场分布均匀，则线圈转动区域磁场可视为匀强
磁场，故A正确；
B．乙图中细短铁丝显示的磁场分布不均匀，则线圈转动区域磁场不能看成匀强磁场，
故B错误；
C．根据发电机原理可知甲图中线圈在匀强磁场中绕垂直磁场的转轴匀速转动时才能产
生正弦交流电，故C错误；
D．乙图中是非匀强磁场，则线圈匀速转动时不能产生正弦交流电，故D错误；
故选A。
13．（2022·北京·高考真题）某同学利用压力传感器设计水库水位预警系统。如图所示，
电路中的 和 ，其中一个是定值电阻，另一个是压力传感器（可等效为可变电阻）。
水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。当a、b两端的电压
大于 时，控制开关自动开启低水位预警；当a、b两端的电压小于 （ 、 为
定值）时，控制开关自动开启高水位预警。下列说法正确的是（ ）A．
B． 为压力传感器
C．若定值电阻的阻值越大，开启高水位预警时的水位越低
D．若定值电阻的阻值越大，开启低水位预警时的水位越高
【答案】C
【详解】AB．题意可知水位越高，对压力传感器的压力越大，压力传感器的电阻值越
小。控制开关自动开启低水位预警，此时水位较低，压力传感器的电阻值较大，由于
a、b两端此时的电压大于 ，根据串联电路电压分部特点可知， 为压力传感器，故
高水位时压力传感器的电阻值越小， 压力传感器两端电压变小， ，AB错误；
CD．根据闭合电路欧姆定律可知，a、b两端的电压为
若定值电阻的阻值越大，当开启低水位预警时a、b两端的电压大于 时， 压力传
感器阻值需要越大，则水位越低；当a、b两端的电压小于 时开启高水位预警时，
压压力传感器阻值需要越大，则水位越低。C正确，D错误。
故选C。
14．（2021·重庆·高考真题）某电动牙刷的充电装置含有变压器，用正弦交流电给此电
动牙刷充电时，原线圈两端的电压为 ，副线圈两端的电压为 ，副线圈的电
流为 ，若将该变压器视为理想变压器，则（ ）A．原、副线圈匝数之比为 B．原线圈的电流为
C．副线圈两端的电压最大值为 D．原、副线圈的功率之比为
【答案】B
【详解】A．由理想变压器的变压公式，可知原副线圈匝数之比为
A错误；
B．由理想变压器的变流公式
解得原线圈电流
B正确；
C．根据有效值与最大值的关系可知，副线圈两端的电压最大值
C错误；
D．根据理想变压器输出功率大于输入功率可知，原副线圈的功率之比为 ，D错误。
故选B。
15．（2021·福建·统考高考真题）某住宅小区变压器给住户供电的电路示意图如图所示，
图中R为输电线的总电阻。若变压器视为理想变压器，所有电表视为理想电表，不考
虑变压器的输入电压随负载变化，则当住户使用的用电器增加时，图中各电表的示数
变化情况是（ ）
A．A 增大，V 不变，V 增大
1 2 3
B．A 增大，V 减小，V 增大
1 2 3
C．A 增大，V 增大，V 减小
2 2 3
D．A 增大，V 不变，V 减小
2 2 3【答案】D
【详解】不考虑变压器的输入电压随负载变化，即变压器原线圈的输入电压
不变，根据
可知，变压器副线圈的输出电压 不变；当住户使用的用电器增加时，即用户
的总电阻 变小，由
可知，副线圈的电流 变大，而由
可知V 减小；由理想变压器的原理
3
可知原线圈的电流 变大；故综合上述分析可知A 增大，A 增大，V 不变，V
1 2 2 3
减小；
故选D。
16．（2021·湖北·统考高考真题）如图所示，理想变压器原线圈接入电压恒定的正弦交
流电，副线圈接入最大阻值为2R的滑动变阻器和阻值为R的定值电阻。在变阻器滑片
从a端向b端缓慢移动的过程中（ ）
A．电流表A 示数减小 B．电流表A 示数增大
1 2
C．原线圈输入功率先增大后减小 D．定值电阻R消耗的功率先减小后增大
【答案】A
【分析】本题考查含理想变压器电路的动态分析。【详解】AB．由于原线圈所接电压恒定，匝数比恒定，故变压器副线圈的输出电压恒
定，变阻器的滑片从a端向b端缓慢移动的过程中，由数学知识可知，变压器副线圈
所接的电阻值逐渐增大，则由欧姆定律得
可知副线圈的电流逐渐减小，由
可知变压器原线圈的电流I 也逐渐减小，故A正确，B错误；
1
C．原线圈的输入功率为
由于I 逐渐减小，则原线圈的输入功率逐渐减小，故C错误；
1
D．由于副线圈的电流逐渐减小，则定值电阻与变阻器右半部分并联的总电流减小，
又与定值电阻并联的变阻器右半部分的电阻值减小，则由并联分流规律可知，流过定
值电阻的电流逐渐减小，则由公式
可知，定值电阻R消耗的电功率逐渐减小，故D错误。
故选A。
17．（2021·辽宁·统考高考真题）如图所示，N匝正方形闭合金属线圈abcd边长为L，
线圈处于磁感应强度大小为B的匀强磁场中，绕着与磁场垂直且与线圈共面的轴OO′
以角速度ω匀速转动，ab边距轴 。线圈中感应电动势的有效值为（ ）
A． B． C． D．
【答案】B
【详解】交流电的最大值和两条边到转轴的距离无关，为因此有效值为
故选B。
18．（2021·天津·高考真题）如图所示，闭合开关后， 的电阻两端的交流电压
为 ，电压表和电流表均为理想交流电表，则（ ）
A．该交流电周期为 B．电压表的读数为
C．电流表的读数为 D．电阻的电功率为
【答案】C
【详解】A．该交流电的周期
B．电压表的读数为交流电的有效值，即
选项B错误；
C．电流表的读数为
选项C正确；
D．电阻的电功率为
选项D错误。
故选C。
19．（2021·北京·高考真题）一正弦式交变电流的i - t图像如图所示。下列说法正确
的是（ ）A．在t 0.4 s时电流改变方向 B．该交变电流的周期为0.5 s
C．该交变电流的表达式为 D．该交变电流的有效值为
【答案】C
【详解】A．由图可知t 0.4 s时电流为正方向最大，电流方向没有发生变化，故A错
误；
B．由图可知，该交变电流的周期为T=0.4s，故B错误；
C．由图可知，电流的最大值为 ，角速度为
故该交变电流的表达式为
故C正确；
D．该交变电流的有效值为
故D错误。
故选C。
20．（2021·浙江·高考真题）如图所示，虚线是正弦交流电的图像，实线是另一交流电
的图像，它们的周期T和最大值 相同，则实线所对应的交流电的有效值U满足（
）
A． B． C． D．
【答案】D【详解】因虚线是正弦交流电的图像，则该交流电的有效值为
由图可知，在任意时刻，实线所代表的交流电的瞬时值都不大于虚线表示的正弦交流
电的瞬时值，则实线所代表的交流电的有效值小于虚线表示的正弦交流电的有效值，
则
故选D。
21．（2021·广东·高考真题）某同学设计了一个充电装置，如图所示，假设永磁铁的往
复运动在螺线管中产生近似正弦式交流电，周期为0.2s，电压最大值为0.05V，理想变
压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确
的是（ ）
A．交流电的频率为10Hz
B．副线圈两端电压最大值为3V
C．变压器输入电压与永磁铁磁场强弱无关
D．充电电路的输入功率大于变压器的输入功率
【答案】B
【详解】A．周期是T=0.2s，频率是
故A错误；
B．由理想变压器原理可知
解得，副线两端的最大电压为
故B正确；
C．根据法拉第电磁感应定律可知，永磁铁磁场强，线圈中产生的感应电动势越大，变
压器的输入电压会越大，故C错误；D．由理想变压器原理可知，充电电路的输入功率等于变压器的输入功率，故D错误。
故选B。
22．（2021·湖南·高考真题）如图，理想变压器原、副线圈匝数比为 ，输入端 、
接入电压有效值恒定的交变电源，灯泡L、L 的阻值始终与定值电阻 的阻值相同。
1 2
在滑动变阻器 的滑片从 端滑动到 端的过程中，两个灯泡始终发光且工作在额定电
压以内，下列说法正确的是（ ）
A．L 先变暗后变亮，L 一直变亮
1 2
B．L 先变亮后变暗，L 一直变亮
1 2
C．L 先变暗后变亮，L 先变亮后变暗
1 2
D．L 先变亮后变暗，L 先变亮后变暗
1 2
【答案】A
【详解】副线圈的总电阻为
解得
则滑动变阻器R的滑片从a端滑到b端过程中，副线圈的总电阻选增大后减小，根据
等效电阻关系有
则等效电阻先增大后减小，由欧姆定律有
，先减小后增大， 先减小后增大，则 先变暗后变亮，根据
，
由于 先减小后增大，则副线圈的电压 先增大后减小，通过L 的电流为
2
则滑动变阻器R的滑片从a端滑到b端过程中， 逐渐减小，副线圈的电压 增大
过程中 增大；在副线圈的电压 减小过程中，通过R 的电流为
0
逐渐增大，则 越来越小，则
则 先变暗后变亮， 一直变亮；
故选A。
23．（2020·海南·统考高考真题）图甲、乙分别表示两种电流的波形，其中图乙所示电
流按正弦规律变化，分别用 和 表示甲和乙两电流的有效值，则（ ）
A． B．
C． D．
【答案】D

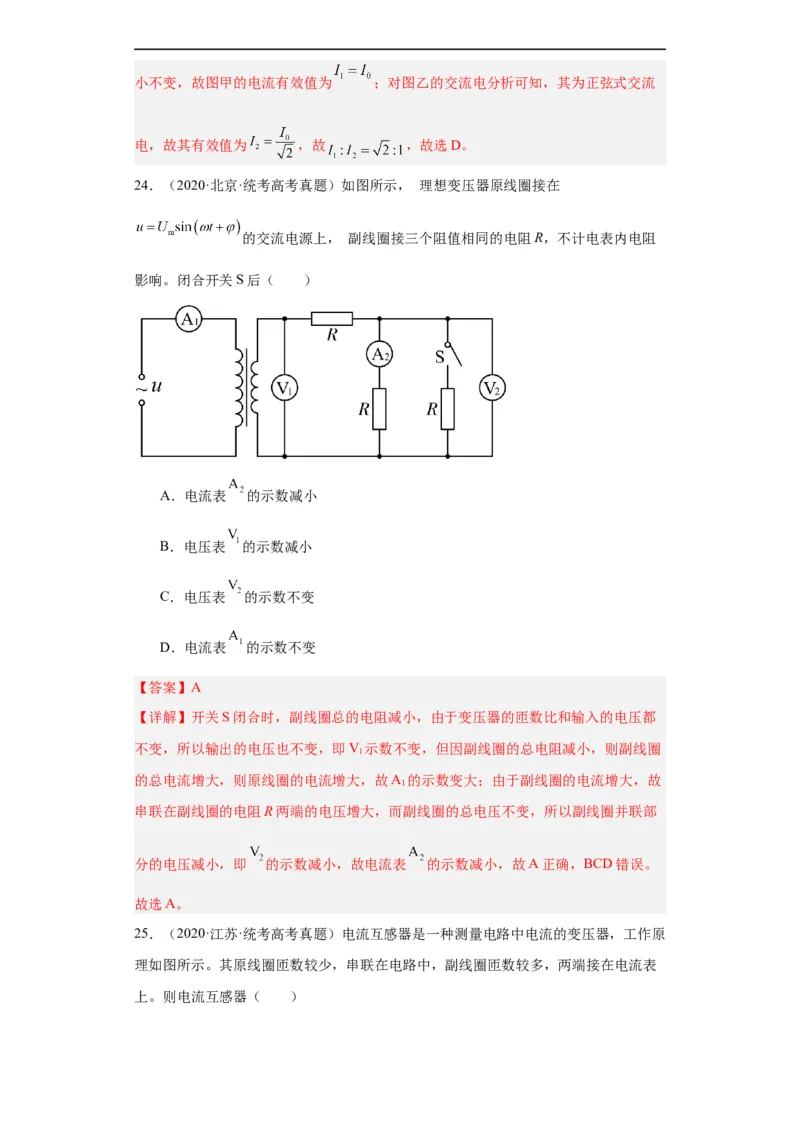

【详解】对图甲的交流电分析，可知一个周期内交流电的电流方向变化，而电流的大小不变，故图甲的电流有效值为 ；对图乙的交流电分析可知，其为正弦式交流
电，故其有效值为 ，故 ，故选D。
24．（2020·北京·统考高考真题）如图所示， 理想变压器原线圈接在
的交流电源上， 副线圈接三个阻值相同的电阻R，不计电表内电阻
影响。闭合开关S后（ ）
A．电流表 的示数减小
B．电压表 的示数减小
C．电压表 的示数不变
D．电流表 的示数不变
【答案】A
【详解】开关S闭合时，副线圈总的电阻减小，由于变压器的匝数比和输入的电压都
不变，所以输出的电压也不变，即V 示数不变，但因副线圈的总电阻减小，则副线圈
1
的总电流增大，则原线圈的电流增大，故A 的示数变大；由于副线圈的电流增大，故
1
串联在副线圈的电阻R两端的电压增大，而副线圈的总电压不变，所以副线圈并联部
分的电压减小，即 的示数减小，故电流表 的示数减小，故A正确，BCD错误。
故选A。

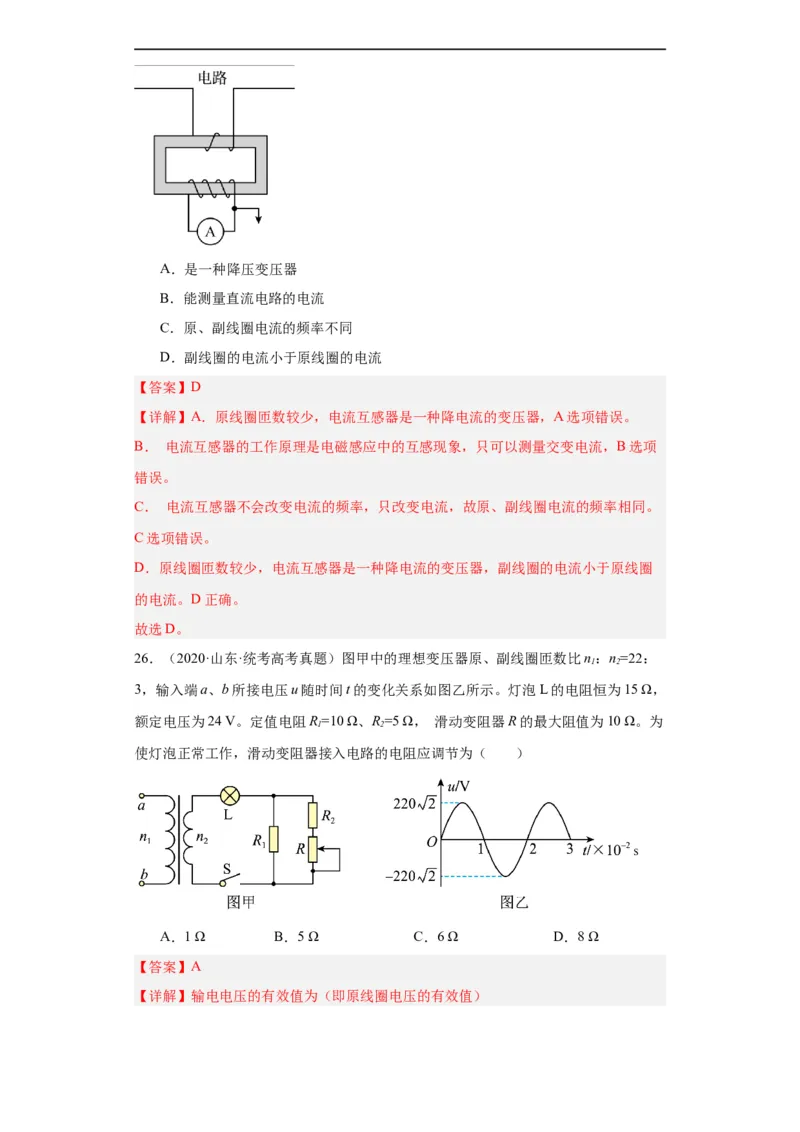

25．（2020·江苏·统考高考真题）电流互感器是一种测量电路中电流的变压器，工作原
理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表
上。则电流互感器（ ）A．是一种降压变压器
B．能测量直流电路的电流
C．原、副线圈电流的频率不同
D．副线圈的电流小于原线圈的电流
【答案】D
【详解】A．原线圈匝数较少，电流互感器是一种降电流的变压器，A选项错误。
B． 电流互感器的工作原理是电磁感应中的互感现象，只可以测量交变电流，B选项
错误。
C． 电流互感器不会改变电流的频率，只改变电流，故原、副线圈电流的频率相同。
C选项错误。
D．原线圈匝数较少，电流互感器是一种降电流的变压器，副线圈的电流小于原线圈
的电流。D正确。
故选D。
26．（2020·山东·统考高考真题）图甲中的理想变压器原、副线圈匝数比n：n=22：
1 2
3，输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15 Ω，
额定电压为24 V。定值电阻R=10 Ω、R=5 Ω， 滑动变阻器R的最大阻值为10 Ω。为
1 2
使灯泡正常工作，滑动变阻器接入电路的电阻应调节为（ ）
A．1 Ω B．5 Ω C．6 Ω D．8 Ω
【答案】A

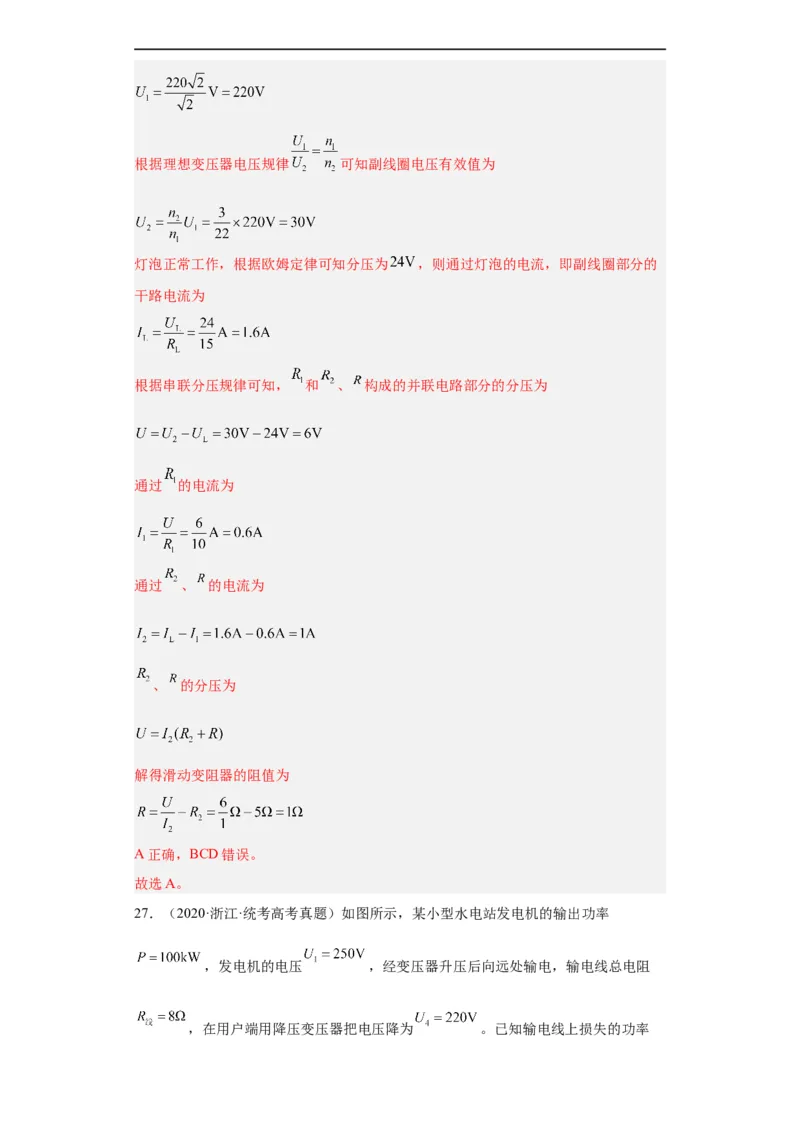

【详解】输电电压的有效值为（即原线圈电压的有效值）根据理想变压器电压规律 可知副线圈电压有效值为
灯泡正常工作，根据欧姆定律可知分压为 ，则通过灯泡的电流，即副线圈部分的
干路电流为
根据串联分压规律可知， 和 、 构成的并联电路部分的分压为
通过 的电流为
通过 、 的电流为
、 的分压为
解得滑动变阻器的阻值为
A正确，BCD错误。
故选A。
27．（2020·浙江·统考高考真题）如图所示，某小型水电站发电机的输出功率
，发电机的电压 ，经变压器升压后向远处输电，输电线总电阻
，在用户端用降压变压器把电压降为 。已知输电线上损失的功率，假设两个变压器均是理想变压器，下列说法正确的是（ ）
A．发电机输出的电流
B．输电线上的电流
C．降压变压器的匝数比
D．用户得到的电流
【答案】C
【详解】A．根据电功率公式
发电机输出电流
A错误；
B．输电线上损失功率 ，由
可得
故B错误；
C．降压变压器原副线圈得到的功率为
P=P-P =95kW
4 线
根据理想变压器电流与线圈匝数成反比关系，可得C正确；
D．用户得到的功率为 ，用户得到的电流
D错误。
故选C。

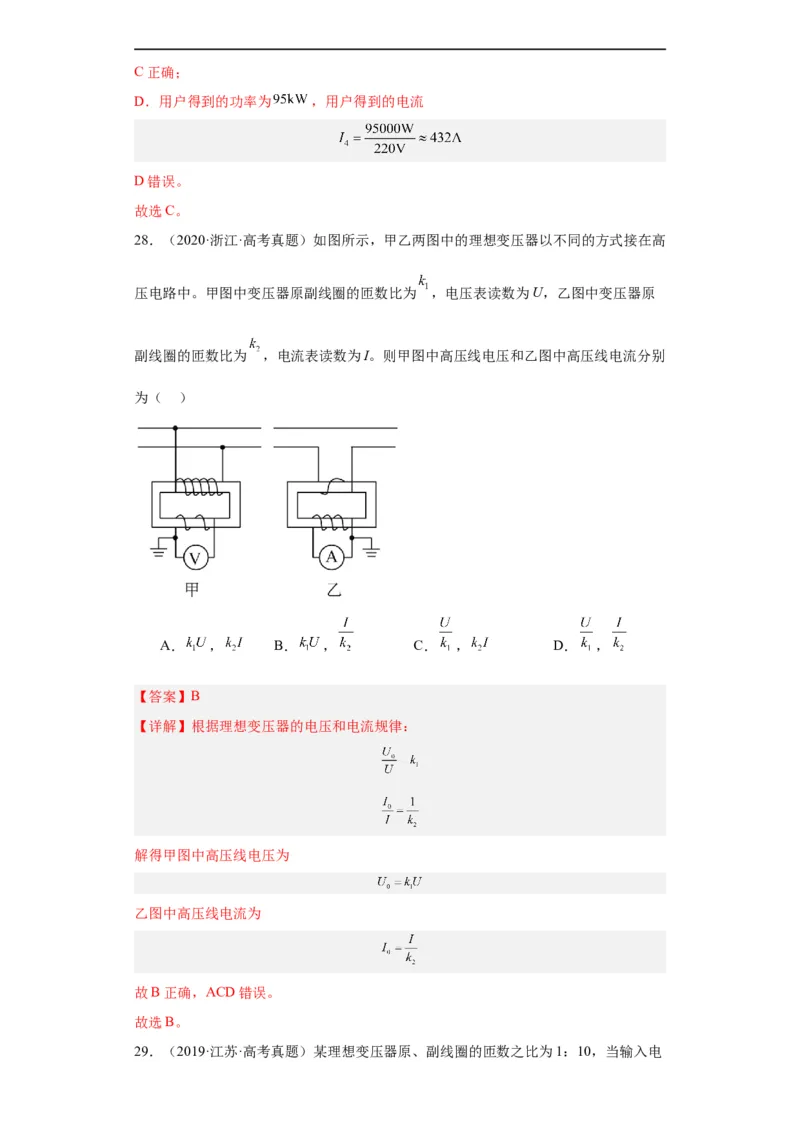

28．（2020·浙江·高考真题）如图所示，甲乙两图中的理想变压器以不同的方式接在高
压电路中。甲图中变压器原副线圈的匝数比为 ，电压表读数为U，乙图中变压器原
副线圈的匝数比为 ，电流表读数为I。则甲图中高压线电压和乙图中高压线电流分别
为（ ）
A． ， B． ， C． ， D． ，
【答案】B
【详解】根据理想变压器的电压和电流规律：
解得甲图中高压线电压为
乙图中高压线电流为
故B正确，ACD错误。
故选B。

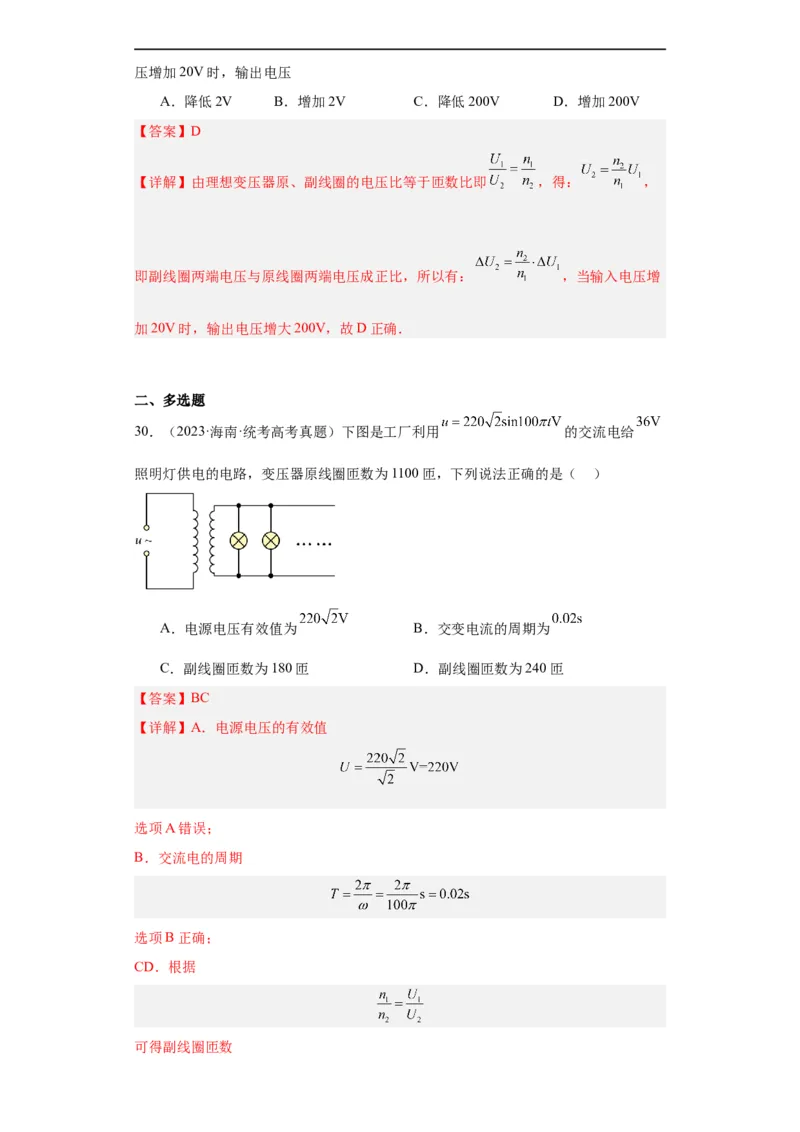

29．（2019·江苏·高考真题）某理想变压器原、副线圈的匝数之比为1：10，当输入电压增加20V时，输出电压
A．降低2V B．增加2V C．降低200V D．增加200V
【答案】D
【详解】由理想变压器原、副线圈的电压比等于匝数比即 ，得： ，
即副线圈两端电压与原线圈两端电压成正比，所以有： ，当输入电压增
加20V时，输出电压增大200V，故D正确．
二、多选题
30．（2023·海南·统考高考真题）下图是工厂利用 的交流电给
照明灯供电的电路，变压器原线圈匝数为1100匝，下列说法正确的是（ ）
A．电源电压有效值为 B．交变电流的周期为
C．副线圈匝数为180匝 D．副线圈匝数为240匝
【答案】BC
【详解】A．电源电压的有效值
选项A错误；
B．交流电的周期
选项B正确；
CD．根据
可得副线圈匝数匝
选项C正确，D错误。
故选BC。

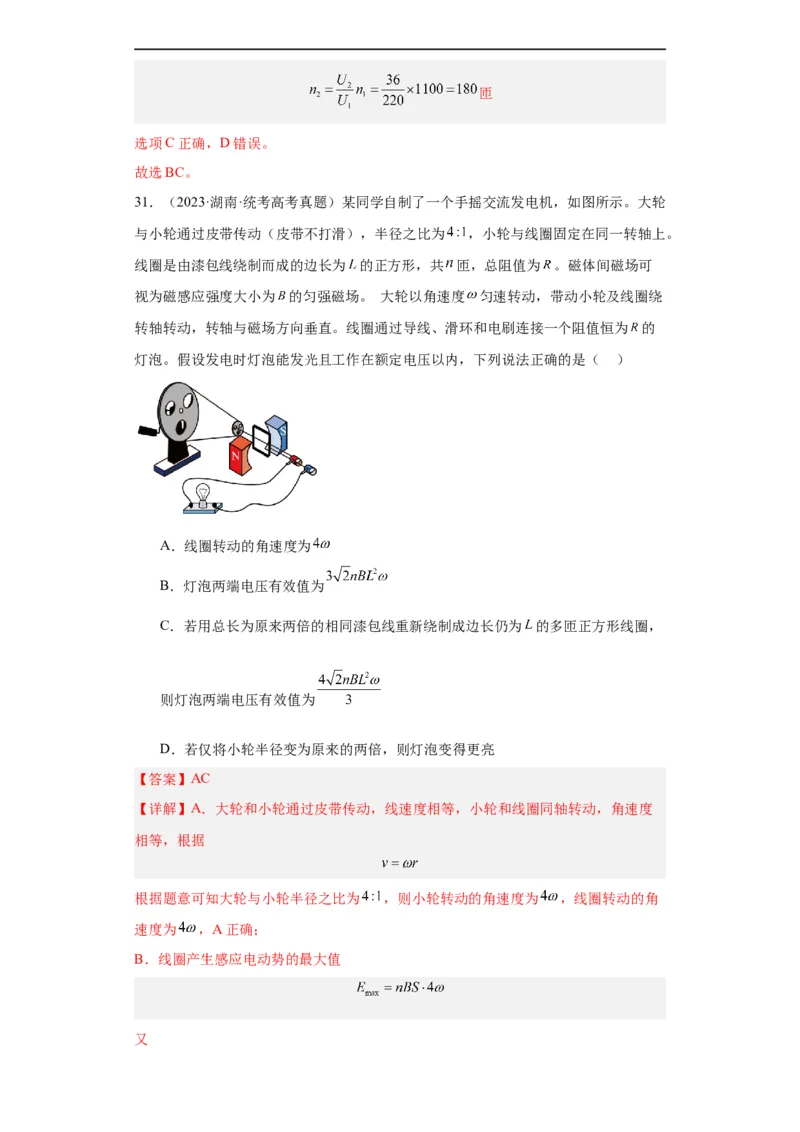

31．（2023·湖南·统考高考真题）某同学自制了一个手摇交流发电机，如图所示。大轮
与小轮通过皮带传动（皮带不打滑），半径之比为 ，小轮与线圈固定在同一转轴上。
线圈是由漆包线绕制而成的边长为 的正方形，共 匝，总阻值为 。磁体间磁场可
视为磁感应强度大小为 的匀强磁场。 大轮以角速度 匀速转动，带动小轮及线圈绕
转轴转动，转轴与磁场方向垂直。线圈通过导线、滑环和电刷连接一个阻值恒为 的
灯泡。假设发电时灯泡能发光且工作在额定电压以内，下列说法正确的是（ ）
A．线圈转动的角速度为
B．灯泡两端电压有效值为
C．若用总长为原来两倍的相同漆包线重新绕制成边长仍为 的多匝正方形线圈，
则灯泡两端电压有效值为
D．若仅将小轮半径变为原来的两倍，则灯泡变得更亮
【答案】AC
【详解】A．大轮和小轮通过皮带传动，线速度相等，小轮和线圈同轴转动，角速度
相等，根据
根据题意可知大轮与小轮半径之比为 ，则小轮转动的角速度为 ，线圈转动的角
速度为 ，A正确；

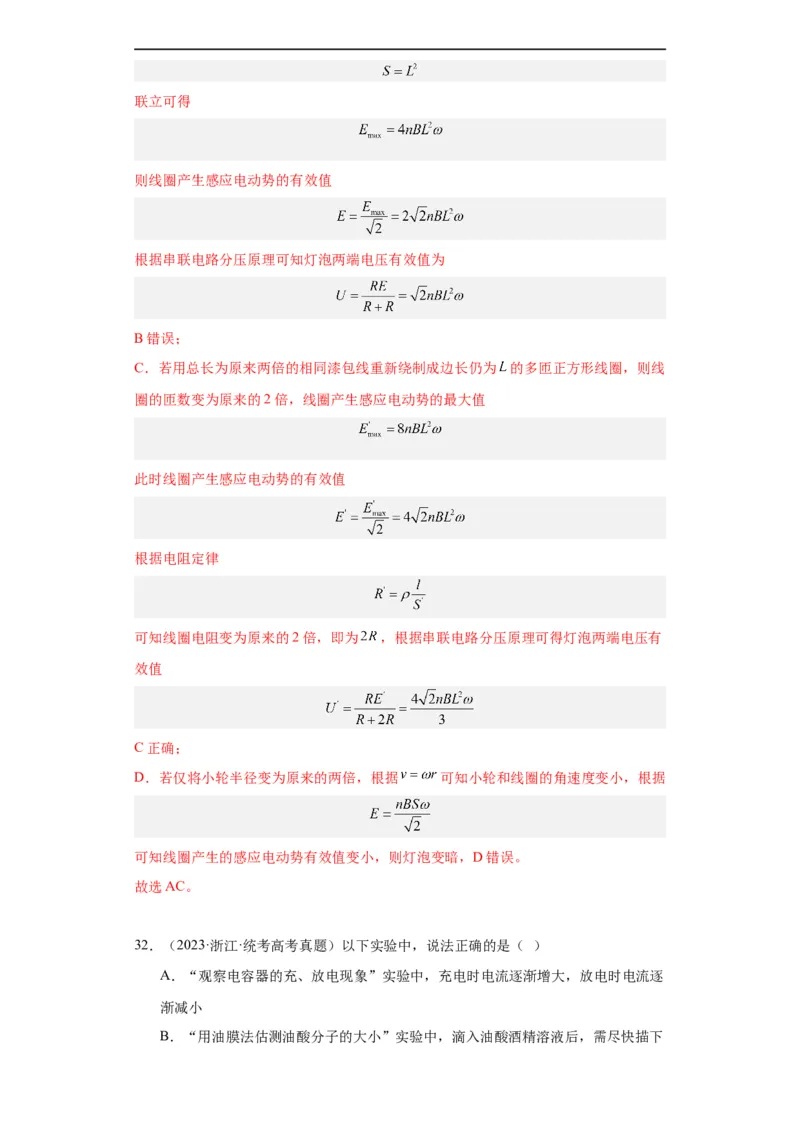

B．线圈产生感应电动势的最大值
又联立可得
则线圈产生感应电动势的有效值
根据串联电路分压原理可知灯泡两端电压有效值为
B错误；
C．若用总长为原来两倍的相同漆包线重新绕制成边长仍为 的多匝正方形线圈，则线
圈的匝数变为原来的2倍，线圈产生感应电动势的最大值
此时线圈产生感应电动势的有效值
根据电阻定律
可知线圈电阻变为原来的2倍，即为 ，根据串联电路分压原理可得灯泡两端电压有
效值
C正确；
D．若仅将小轮半径变为原来的两倍，根据 可知小轮和线圈的角速度变小，根据
可知线圈产生的感应电动势有效值变小，则灯泡变暗，D错误。
故选AC。
32．（2023·浙江·统考高考真题）以下实验中，说法正确的是（ ）
A．“观察电容器的充、放电现象”实验中，充电时电流逐渐增大，放电时电流逐
渐减小
B．“用油膜法估测油酸分子的大小”实验中，滴入油酸酒精溶液后，需尽快描下油膜轮廓，测出油膜面积
C．“观察光敏电阻特性”和“观察金属热电阻特性”实验中，光照强度增加，光
敏电阻阻值减小；温度升高，金属热电阻阻值增大
D．“探究变压器原、副线圈电压与匝数的关系”实验中，如果可拆变压器的“横
梁”铁芯没装上，原线圈接入10V的交流电时，副线圈输出电压不为零
【答案】CD

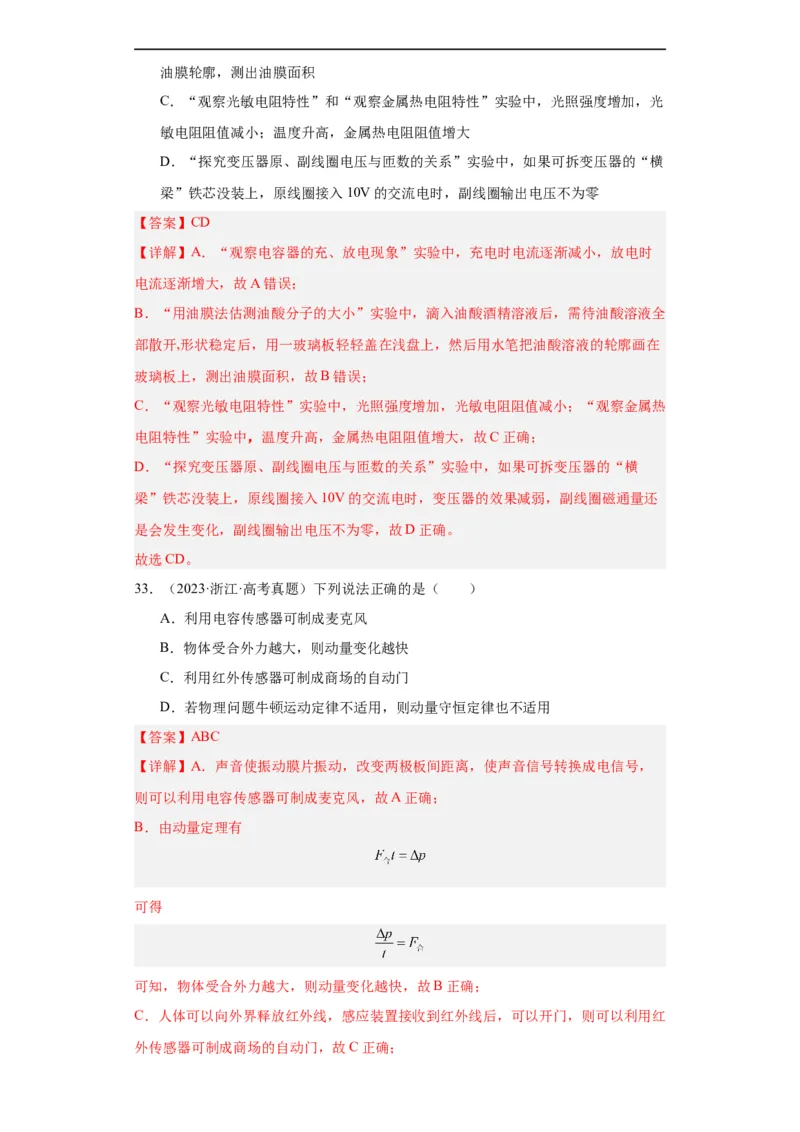

【详解】A．“观察电容器的充、放电现象”实验中，充电时电流逐渐减小，放电时
电流逐渐增大，故A错误；
B．“用油膜法估测油酸分子的大小”实验中，滴入油酸酒精溶液后，需待油酸溶液全
部散开,形状稳定后，用一玻璃板轻轻盖在浅盘上，然后用水笔把油酸溶液的轮廓画在
玻璃板上，测出油膜面积，故B错误；
C．“观察光敏电阻特性”实验中，光照强度增加，光敏电阻阻值减小；“观察金属热
电阻特性”实验中，温度升高，金属热电阻阻值增大，故C正确；
D．“探究变压器原、副线圈电压与匝数的关系”实验中，如果可拆变压器的“横
梁”铁芯没装上，原线圈接入10V的交流电时，变压器的效果减弱，副线圈磁通量还
是会发生变化，副线圈输出电压不为零，故D正确。
故选CD。
33．（2023·浙江·高考真题）下列说法正确的是（ ）
A．利用电容传感器可制成麦克风
B．物体受合外力越大，则动量变化越快
C．利用红外传感器可制成商场的自动门
D．若物理问题牛顿运动定律不适用，则动量守恒定律也不适用
【答案】ABC
【详解】A．声音使振动膜片振动，改变两极板间距离，使声音信号转换成电信号，
则可以利用电容传感器可制成麦克风，故A正确；
B．由动量定理有
可得
可知，物体受合外力越大，则动量变化越快，故B正确；
C．人体可以向外界释放红外线，感应装置接收到红外线后，可以开门，则可以利用红
外传感器可制成商场的自动门，故C正确；D．牛顿运动定律只适用于宏观低速问题，不适用于微观高速问题。而动量守恒定律
既适用于低速宏观问题，也适用于高速微观问题，故D错误。
故选ABC。
34．（2022·天津·高考真题）如图所示，两理想变压器间接有电阻R，电表均为理想交
流电表，a、b接入电压有效值不变的正弦交流电源。闭合开关S后（ ）
A．R的发热功率不变 B．电压表的示数不变
C．电流表 的示数变大 D．电流表 的示数变小
【答案】BC
【详解】AC．闭合开关S后，负载电阻减小，匝数为 的线圈输出功率变大，匝数为
的线圈输入功率也变大，a、b两端电压有效值不变，由
可知电流表 的示数变大，根据
因 比值不变， 变大， 变大，因此，R的发热功率变大，故A错误，C正确；
B．根据理想变压器电压比等于匝数比
可知输出电压 不变，电压表的示数不变，故B正确；
D．根据理想变压器电流与匝数关系可得由于匝数均保持不变， 增大，所以 、 增大，故电流表 的示数变大，故D错误。
故选BC。
35．（2022·福建·高考真题）某同学利用如图所示电路模拟远距离输电．图中交流电源
电压为 ，定值电阻 ，小灯泡 、 的规格均为“ ”，理想
变压器 、 原副线圈的匝数比分别为1∶3和3∶1．分别接通电路Ⅰ和电路Ⅱ，两电路
都稳定工作时，（ ）
A． 与 一样亮 B． 比 更亮
C． 上消耗的功率比 的大 D． 上消耗的功率比 的小
【答案】BC
【详解】若开关接cd端，则若电源电压为 ，理想变压器 、 的匝数比为
用户电阻为 ，输电线电阻为 ，由变压器工作原理和欧姆定律。升压变压器次
级电压
降压变压器初级电压

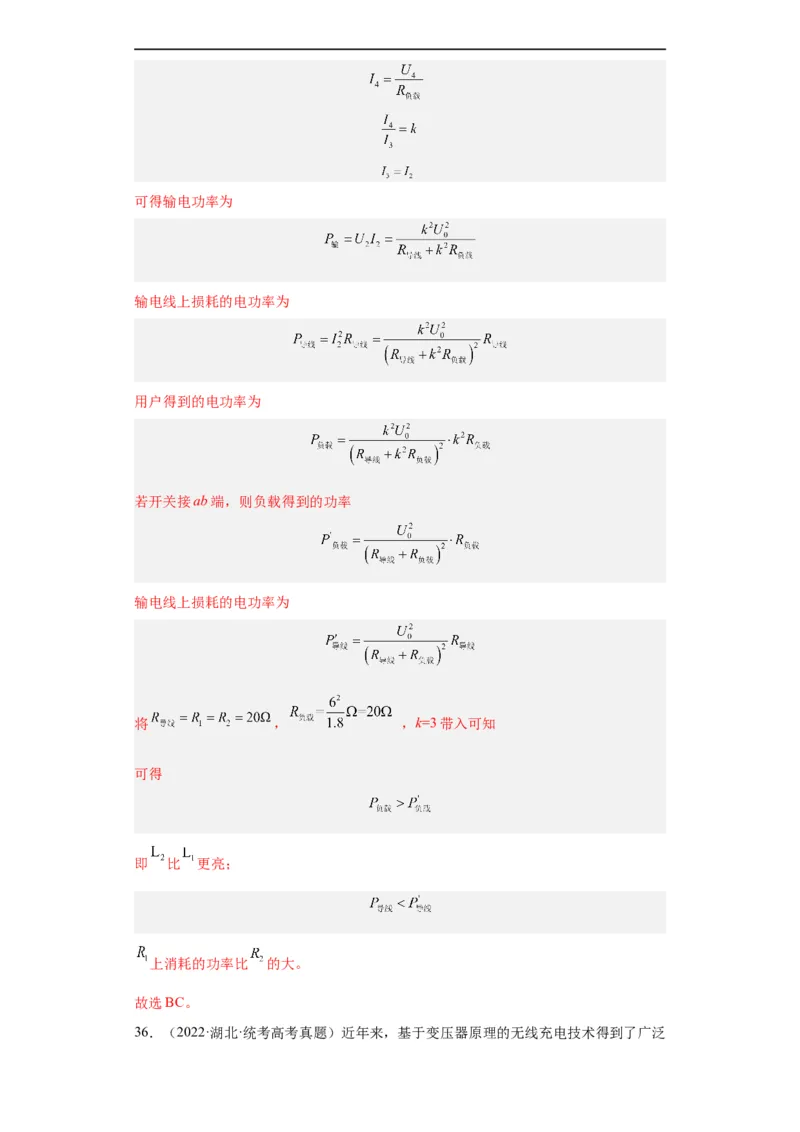

降压变压器次级电压可得输电功率为
输电线上损耗的电功率为
用户得到的电功率为
若开关接ab端，则负载得到的功率
输电线上损耗的电功率为
将 ， ，k=3带入可知
可得
即 比 更亮；
上消耗的功率比 的大。
故选BC。
36．（2022·湖北·统考高考真题）近年来，基于变压器原理的无线充电技术得到了广泛应用，其简化的充电原理图如图所示。发射线圈的输入电压为220V、匝数为1100匝，
接收线圈的匝数为50匝。若工作状态下，穿过接收线圈的磁通量约为发射线圈的
80%，忽略其它损耗，下列说法正确的是（ ）
A．接收线圈的输出电压约为8 V
B．接收线圈与发射线圈中电流之比约为22:1
C．发射线圈与接收线圈中交变电流的频率相同
D．穿过发射线圈的磁通量变化率与穿过接收线圈的相同
【答案】AC
【详解】A．根据
可得接收线圈的输出电压约为U=8V；
2
B．由于存在磁漏现象，电流比不再与匝数成反比，故B错误；
C．变压器是不改变其交变电流的频率的，故C正确；
D．由于穿过发射线圈的磁通量与穿过接收线圈的磁通量大小不相同，所以穿过发射
线圈的磁通量变化率与穿过接收线圈的不相同，故D错误。
故选AC。
37．（2021·海南·高考真题）如图，理想变压器原线圈接在 的交流
电源上，副线圈匝数可通过滑片P来调节。当滑片P处于图示位置时，原、副线圈的
匝数比 ，为了使图中“ ， ”的灯泡能够正常发光，下列操作可
行的是（ ）A．仅将滑片P向上滑动
B．仅将滑片P向下滑动
C．仅在副线圈电路中并联一个阻值为 的电阻
D．仅在副线圈电路中串联一个阻值为 的电阻
【答案】BD
【详解】原线圈电压有效值
则次级电压有效值
则为了使图中“ ， ”的灯泡能够正常发光，则需要减小次级电压，即仅将
滑片P向下滑动；或者仅在副线圈电路中串联一个电阻，阻值为
故选BD。
38．（2021·山东·高考真题）输电能耗演示电路如图所示。左侧变压器原、副线圈匝数
比为1∶3，输入电压为 的正弦交流电。连接两理想变压器的导线总电阻为r，负载
R的阻值为 。开关S接1时，右侧变压器原、副线圈匝数比为2∶1，R上的功率为
；接2时，匝数比为1∶2，R上的功率为P。以下判断正确的是（ ）
A． B．
C． D．【答案】BD

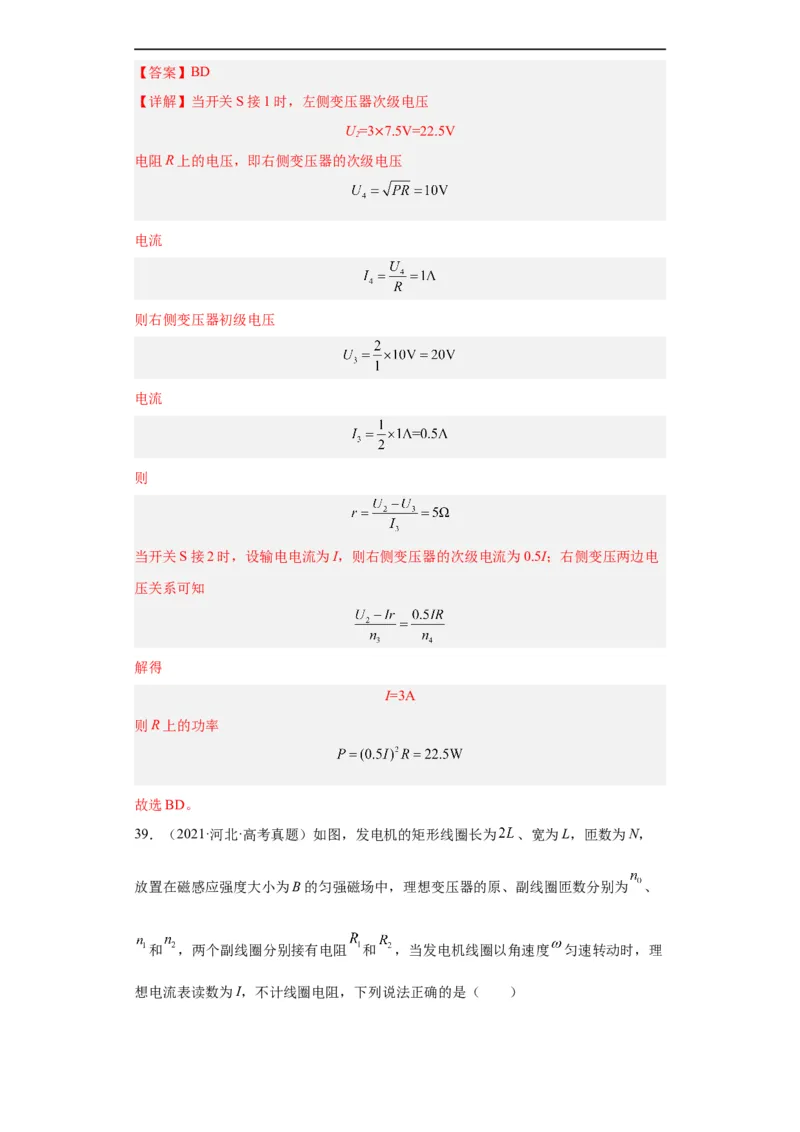

【详解】当开关S接1时，左侧变压器次级电压
U=3 7.5V=22.5V
2
电阻R上的电压，即右侧变压器的次级电×压
电流
则右侧变压器初级电压
电流
则
当开关S接2时，设输电电流为I，则右侧变压器的次级电流为0.5I；右侧变压两边电
压关系可知
解得
I=3A
则R上的功率
故选BD。

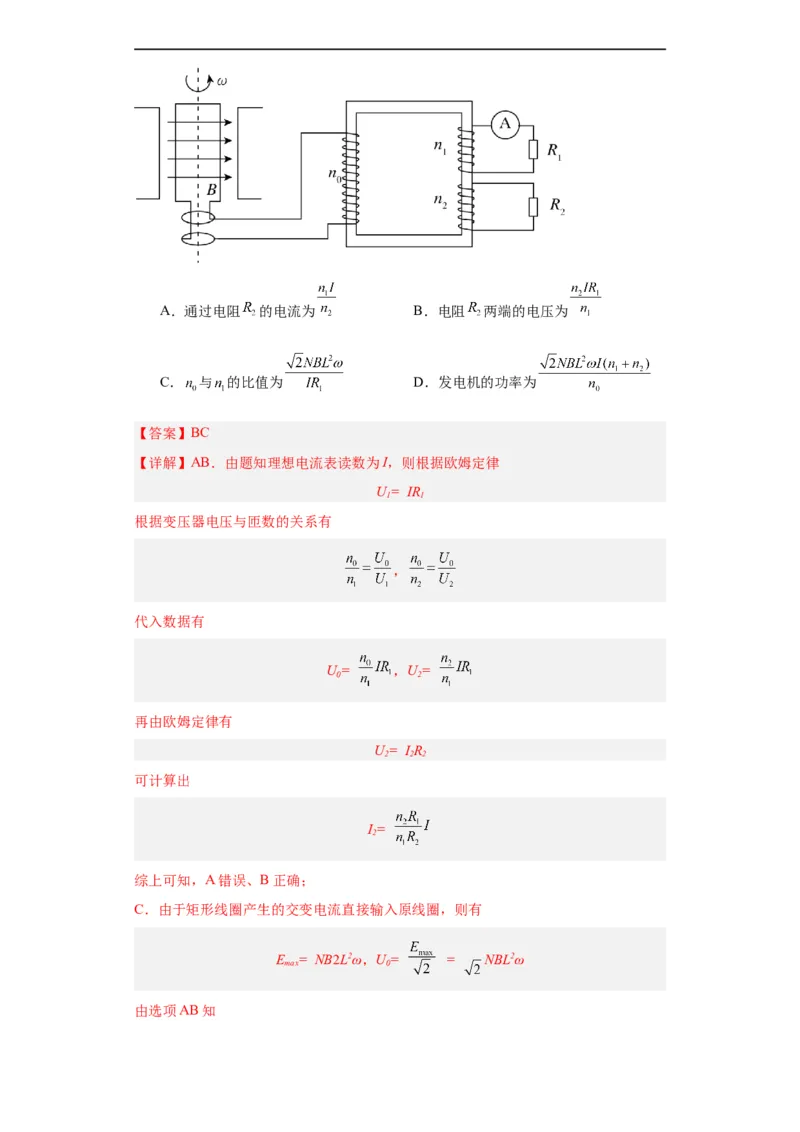

39．（2021·河北·高考真题）如图，发电机的矩形线圈长为 、宽为L，匝数为N，
放置在磁感应强度大小为B的匀强磁场中，理想变压器的原、副线圈匝数分别为 、
和 ，两个副线圈分别接有电阻 和 ，当发电机线圈以角速度 匀速转动时，理
想电流表读数为I，不计线圈电阻，下列说法正确的是（ ）A．通过电阻 的电流为 B．电阻 两端的电压为
C． 与 的比值为 D．发电机的功率为
【答案】BC
【详解】AB．由题知理想电流表读数为I，则根据欧姆定律
U= IR
1 1
根据变压器电压与匝数的关系有
，
代入数据有
U= ，U=
0 2
再由欧姆定律有
U= IR
2 2 2
可计算出
I=
2
综上可知，A错误、B正确；
C．由于矩形线圈产生的交变电流直接输入原线圈，则有
E = NB2L2ω，U= = NBL2ω
max 0
由选项AB知U=
0
则
C正确；
D．由于变压器为理想变压器则有
P= P + P= UI + UI= I2R + UI
0 1 2 1 2 2 1 2 2
代入选项ABC公式有
P=
0
由于矩形线圈产生的交变电流直接输入原线圈，则发电机的功率为P，D错误。
0
故选BC。

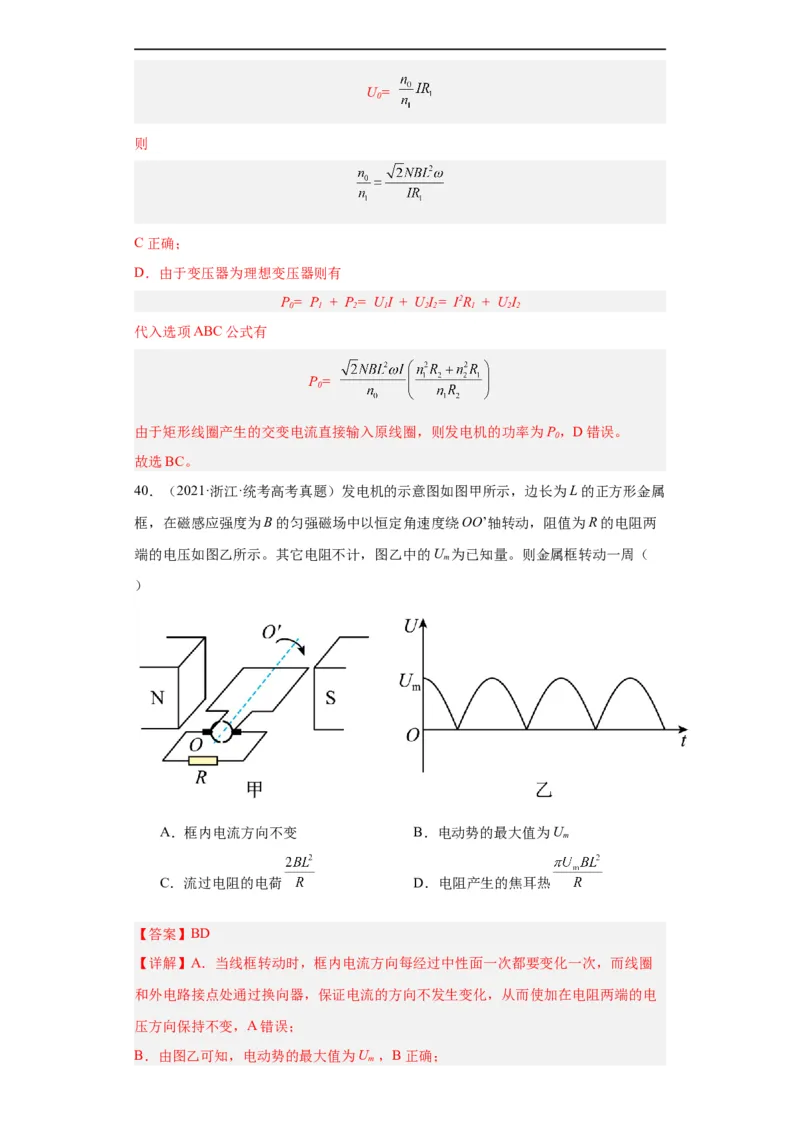

40．（2021·浙江·统考高考真题）发电机的示意图如图甲所示，边长为L的正方形金属
框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO’轴转动，阻值为R的电阻两
端的电压如图乙所示。其它电阻不计，图乙中的U 为已知量。则金属框转动一周（
m
）
A．框内电流方向不变 B．电动势的最大值为U
m
C．流过电阻的电荷 D．电阻产生的焦耳热
【答案】BD
【详解】A．当线框转动时，框内电流方向每经过中性面一次都要变化一次，而线圈
和外电路接点处通过换向器，保证电流的方向不发生变化，从而使加在电阻两端的电
压方向保持不变，A错误；
B．由图乙可知，电动势的最大值为U ，B正确；

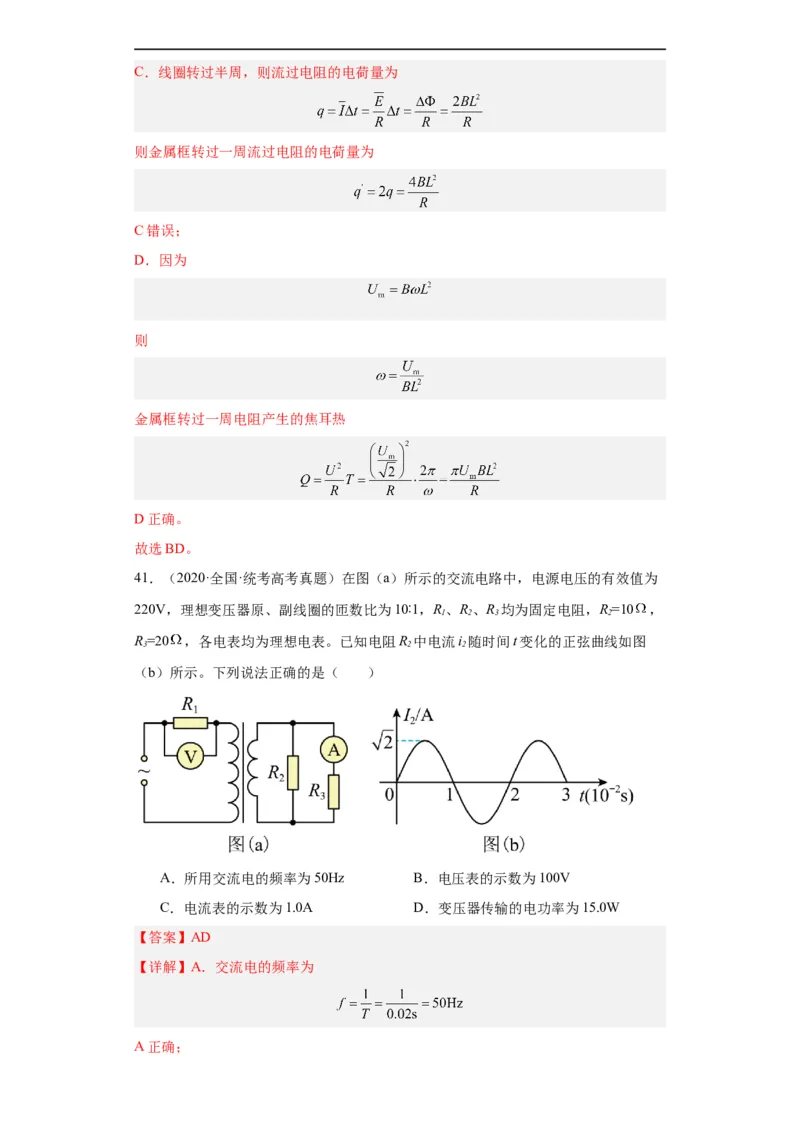

mC．线圈转过半周，则流过电阻的电荷量为
则金属框转过一周流过电阻的电荷量为
C错误；
D．因为
则
金属框转过一周电阻产生的焦耳热
D正确。
故选BD。
41．（2020·全国·统考高考真题）在图（a）所示的交流电路中，电源电压的有效值为
220V，理想变压器原、副线圈的匝数比为10∶1，R、R、R 均为固定电阻，R=10 ，
1 2 3 2
R=20 ，各电表均为理想电表。已知电阻R 中电流i 随时间t变化的正弦曲线如图
3 2 2
（b）所示。下列说法正确的是（ ）
A．所用交流电的频率为50Hz B．电压表的示数为100V
C．电流表的示数为1.0A D．变压器传输的电功率为15.0W
【答案】AD
【详解】A．交流电的频率为

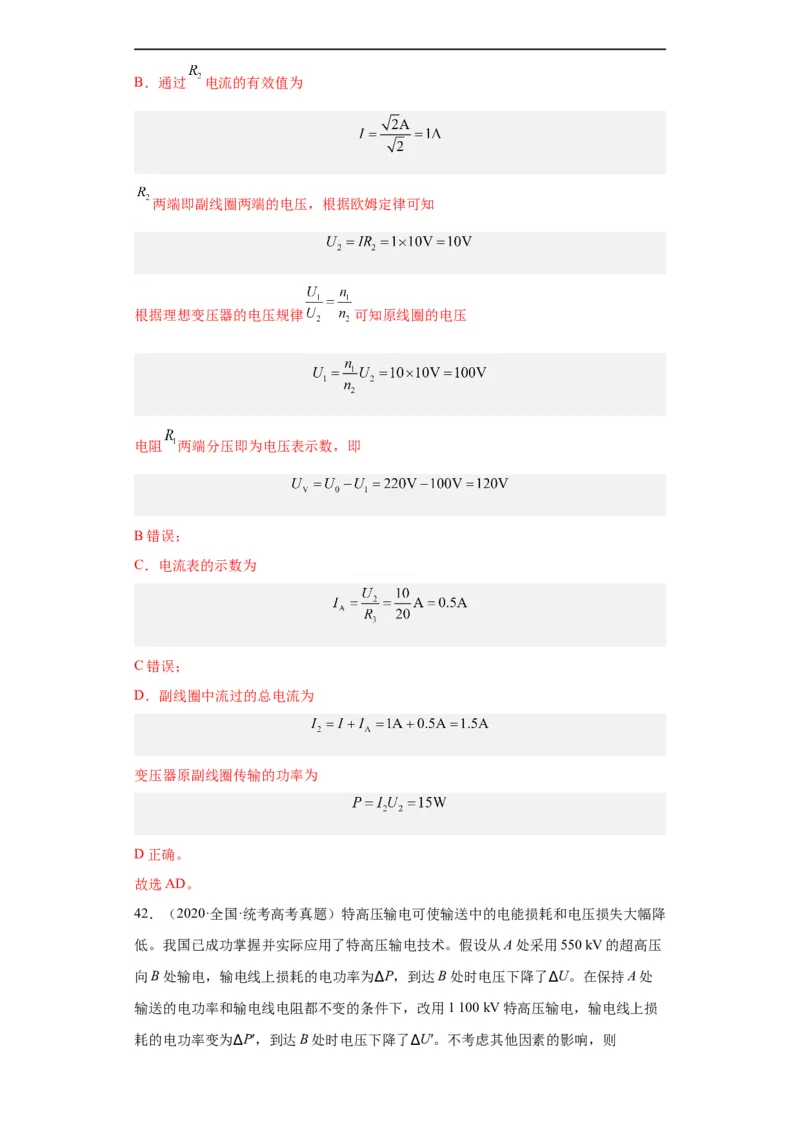

A正确；B．通过 电流的有效值为
两端即副线圈两端的电压，根据欧姆定律可知
根据理想变压器的电压规律 可知原线圈的电压
电阻 两端分压即为电压表示数，即
B错误；
C．电流表的示数为
C错误；
D．副线圈中流过的总电流为
变压器原副线圈传输的功率为
D正确。
故选AD。
42．（2020·全国·统考高考真题）特高压输电可使输送中的电能损耗和电压损失大幅降
低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压
向B处输电，输电线上损耗的电功率为∆P，到达B处时电压下降了∆U。在保持A处
输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损
耗的电功率变为∆P′，到达B处时电压下降了∆U′。不考虑其他因素的影响，则（ ）
A．∆P′= ∆P B．∆P′= ∆P C．∆U′= ∆U D．∆U′= ∆U
【答案】AD
【详解】输电线上损失的功率
ΔP＝( )2·r
损失的电压
ΔU＝ ·r
当输送电压变为原来的2倍，损失的功率变为原来的 ，即
ΔP′＝ ΔP
损失的电压变为原来的 ，即
ΔU′＝ ΔU
故选AD。
43．（2019·海南·高考真题）如图，一理想变压器输入端接交流恒压源，输出端电路由
、 和 三个电阻构成。将该变压器原、副线圈的匝数比由5：1改为10：1后
（ ）
A．流经 的电流减小到原来的
B． 两端的电压增加到原来的2倍
C． 两端的电压减小到原来的
D．电阻上总的热功率减小到原来的
【答案】CD
【详解】设变压器初级电压为U，则该变压器原、副线圈的匝数比由5：1改为10：1后，根据 可知，次级电压由 变为 ，即次级电压变为原来的 ，可知
R 两端的电压变为原来的 ，则流经R 的电流减小到原来的 ，选项A错误； R 两
1 1 2
端的电压为 ，则 两端的电压减小到原来的 ，选项B错误；同理
R 两端的电压为 ，则 两端的电压减小到原来的 ，选项C正确；因
3
次级电压变为原来的 ，根据 可知，次级电阻上总的热功率减小到原来的 ，
选项D正确.

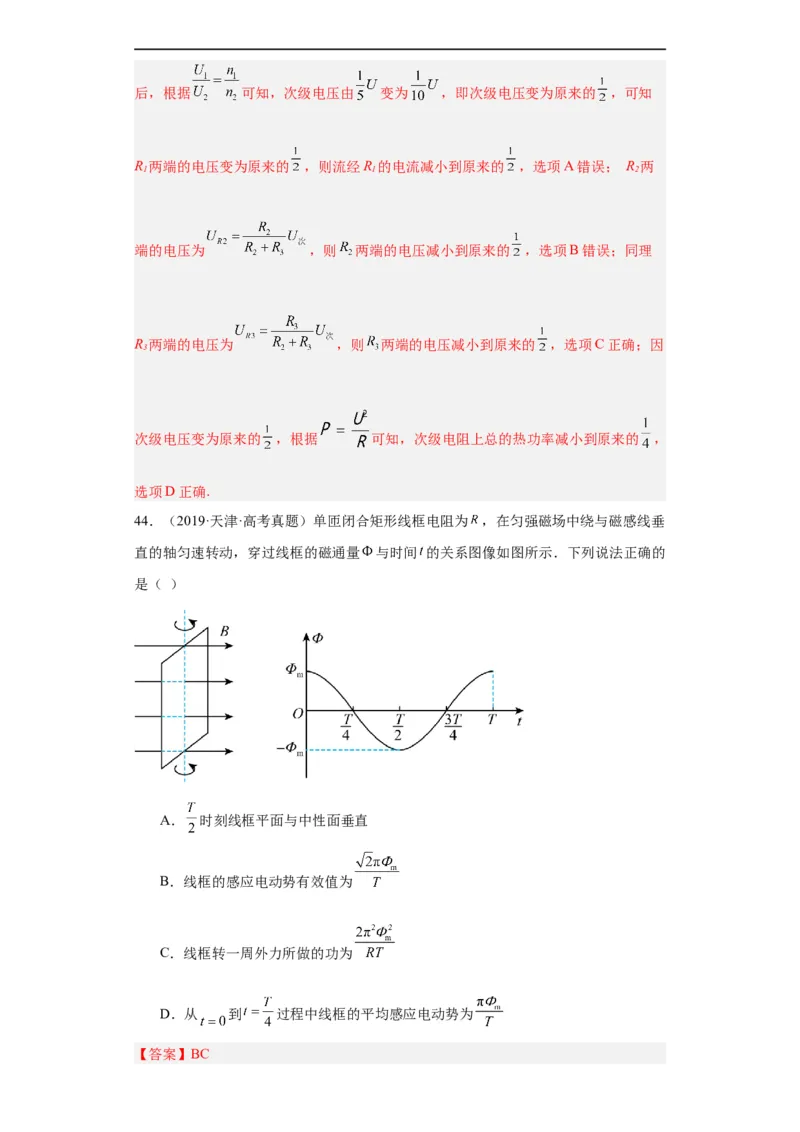

44．（2019·天津·高考真题）单匝闭合矩形线框电阻为 ，在匀强磁场中绕与磁感线垂
直的轴匀速转动，穿过线框的磁通量 与时间 的关系图像如图所示．下列说法正确的
是（ ）
A． 时刻线框平面与中性面垂直
B．线框的感应电动势有效值为
C．线框转一周外力所做的功为
D．从 到 过程中线框的平均感应电动势为
【答案】BC【详解】由图像可知 时刻线圈的磁通量最大，因此此时线圈处于中性面位置，因此
A错误；由图可知交流电的周期为T，则 ，由交流电的电动势的最大值为
，则有效值为 ，故B正确，线圈转一周所做的功
为转动一周的发热量， ，故C正确；从0时刻到 时刻的平均感应
电动势为 ，故D错误．
