专题 81 实验十一：多用电表的使用
1．（2023·天津·统考高考真题）测电阻R大小。
（1）同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。

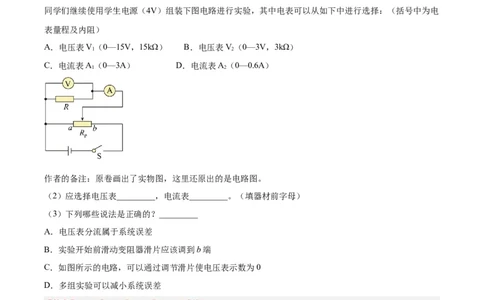

同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电
表量程及内阻）
A．电压表V（0—15V，15kΩ） B．电压表V（0—3V，3kΩ）
1 2
C．电流表A（0—3A） D．电流表A（0—0.6A）
1 2
作者的备注：原卷画出了实物图，这里还原出的是电路图。
（2）应选择电压表_________，电流表_________。（填器材前字母）
（3）下列哪些说法是正确的？_________
A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差
【答案】 7 B D AC/CA
【详解】（1）[1]电阻大小读数为
7 × 1Ω = 7Ω
（2）[2]由于同学们使用学生电源（4V），则为减小误差电压表应选择V。
2
故选B。
[3]整个回路中的最大电流约为则电流表应选择A。
2
故选D。
（3）[4]A．电压表分流属于系统误差，故A正确；
B．为保护电路，实验开始前滑动变阻器滑片应该调到a端，故B错误；
C．如图所示的电路为分压式电路，可以通过调节滑片使电压表示数为0，故C正确；
D．多组实验可以减小偶然误差，故D错误。
故选AC。

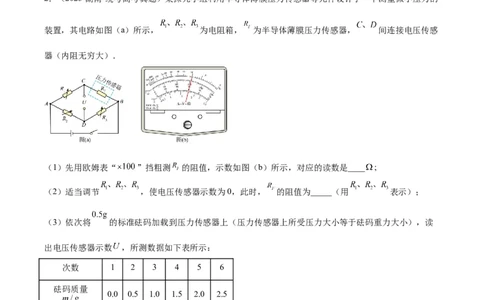

2．（2023·湖南·统考高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的
装置，其电路如图（a）所示， 为电阻箱， 为半导体薄膜压力传感器， 间连接电压传感
器（内阻无穷大）．
（1）先用欧姆表“ ”挡粗测 的阻值，示数如图（b）所示，对应的读数是____ ;
（2）适当调节 ，使电压传感器示数为0，此时， 的阻值为_____（用 表示）；
（3）依次将 的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读
出电压传感器示数 ，所测数据如下表所示：
次数 1 2 3 4 5 6
砝码质量
0.0 0.5 1.0 1.5 2.0 2.5
22
电压 0 57 115 168 280
0
根据表中数据在图（c）上描点，绘制 关系图线_____；（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施
加微小压力 ，电压传感器示数为 ，则 大小是_____ （重力加速度取 ，保留2位有效数
字）；
（5）若在步骤（4）中换用非理想毫伏表测量 间电压，在半导体薄膜压力传感器上施加微小压力 ，
此时非理想毫伏表读数为 ，则 _____ （填“>”“=”或“<”）．
【答案】 1000#1000.0 1.7 10-2 >
×
【详解】（1）[1]欧姆表读数为10×100Ω=1000Ω
（2）[2]当电压传感器读数为零时，CD两点电势相等，即
即
解得
（3）[3]绘出U-m图像如图（4）[4]由图像可知，当电压传感器的读数为200mV时，所放物体质量为1.75g，则

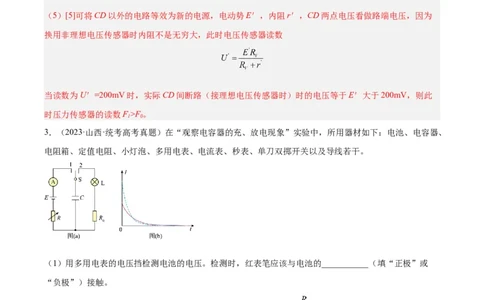

（5）[5]可将CD以外的电路等效为新的电源，电动势E＇，内阻r＇，CD两点电压看做路端电压，因为
换用非理想电压传感器时内阻不是无穷大，此时电压传感器读数
当读数为U＇=200mV时，实际CD间断路（接理想电压传感器时）时的电压等于E＇大于200mV，则此
时压力传感器的读数F>F。
1 0
3．（2023·山西·统考高考真题）在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、
电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。
（1）用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的___________（填“正极”或
“负极”）接触。
（2）某同学设计的实验电路如图（a）所示。先将电阻箱的阻值调为 ，将单刀双掷开关S与“1”端相接，
记录电流随时间的变化。电容器充电完成后，开关S再与“2”端相接，相接后小灯泡亮度变化情况可能是
___________。（填正确答案标号）
A．迅速变亮，然后亮度趋于稳定
B．亮度逐渐增大，然后趋于稳定

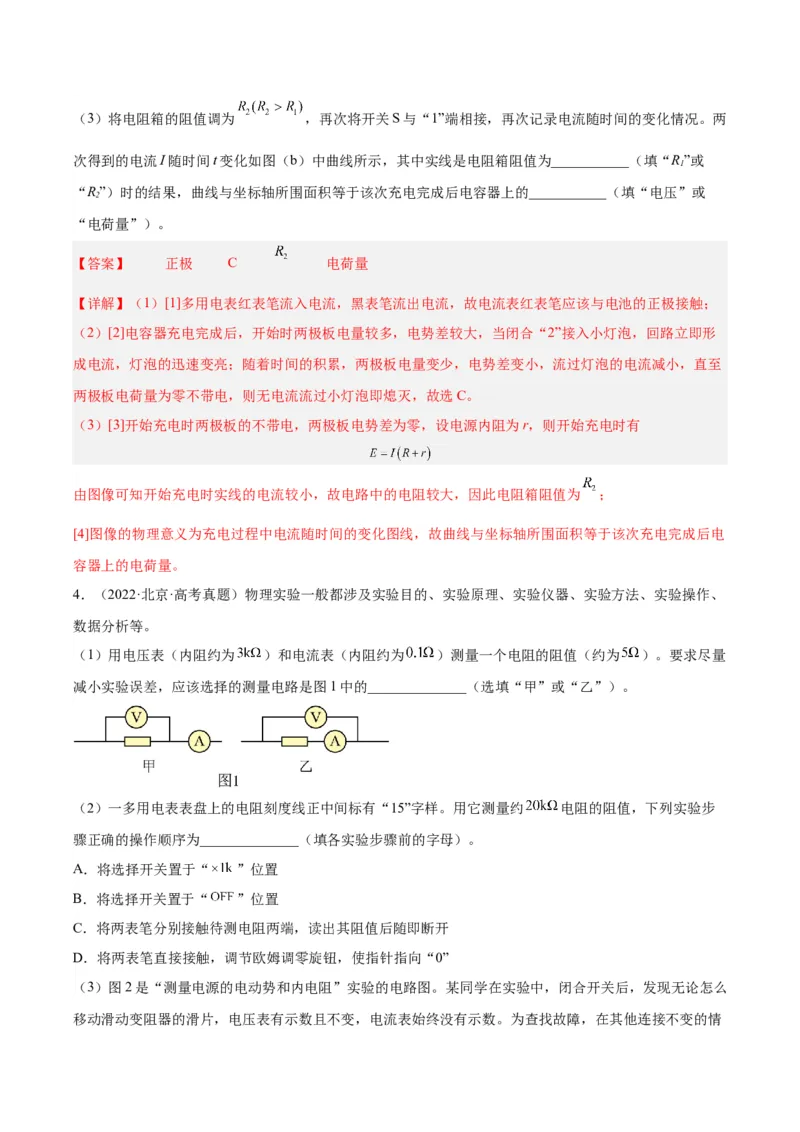

C．迅速变亮，然后亮度逐渐减小至熄灭（3）将电阻箱的阻值调为 ，再次将开关S与“1”端相接，再次记录电流随时间的变化情况。两
次得到的电流I随时间t变化如图（b）中曲线所示，其中实线是电阻箱阻值为___________（填“R”或
1
“R”）时的结果，曲线与坐标轴所围面积等于该次充电完成后电容器上的___________（填“电压”或
2
“电荷量”）。
【答案】 正极 C 电荷量
【详解】（1）[1]多用电表红表笔流入电流，黑表笔流出电流，故电流表红表笔应该与电池的正极接触；
（2）[2]电容器充电完成后，开始时两极板电量较多，电势差较大，当闭合“2”接入小灯泡，回路立即形
成电流，灯泡的迅速变亮；随着时间的积累，两极板电量变少，电势差变小，流过灯泡的电流减小，直至
两极板电荷量为零不带电，则无电流流过小灯泡即熄灭，故选C。
（3）[3]开始充电时两极板的不带电，两极板电势差为零，设电源内阻为r，则开始充电时有
由图像可知开始充电时实线的电流较小，故电路中的电阻较大，因此电阻箱阻值为 ；
[4]图像的物理意义为充电过程中电流随时间的变化图线，故曲线与坐标轴所围面积等于该次充电完成后电
容器上的电荷量。
4．（2022·北京·高考真题）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、
数据分析等。
（1）用电压表（内阻约为 ）和电流表（内阻约为 ）测量一个电阻的阻值（约为 ）。要求尽量
减小实验误差，应该选择的测量电路是图1中的______________（选填“甲”或“乙”）。
（2）一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约 电阻的阻值，下列实验步
骤正确的操作顺序为______________（填各实验步骤前的字母）。
A．将选择开关置于“ ”位置
B．将选择开关置于“ ”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”

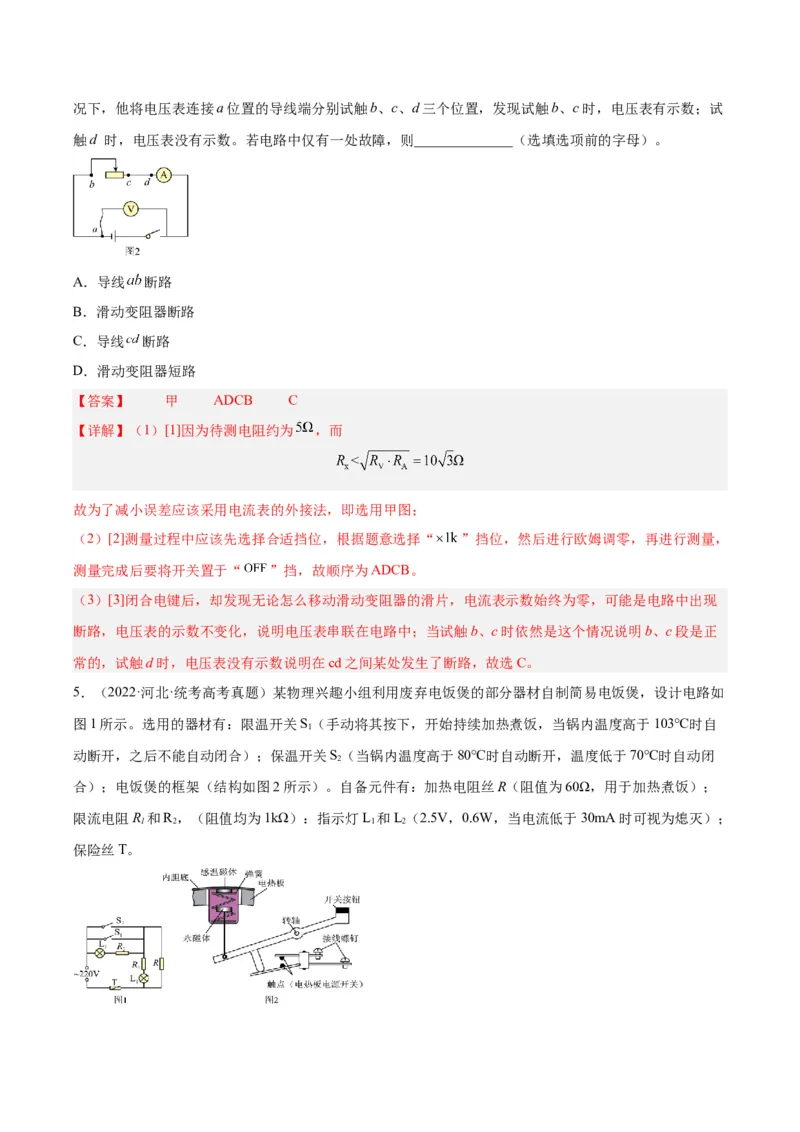

（3）图2是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么
移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其他连接不变的情况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数；试
触d 时，电压表没有示数。若电路中仅有一处故障，则______________（选填选项前的字母）。
A．导线 断路
B．滑动变阻器断路
C．导线 断路
D．滑动变阻器短路
【答案】 甲 ADCB C
【详解】（1）[1]因为待测电阻约为 ，而
故为了减小误差应该采用电流表的外接法，即选用甲图；
（2）[2]测量过程中应该先选择合适挡位，根据题意选择“ ”挡位，然后进行欧姆调零，再进行测量，
测量完成后要将开关置于“ ”挡，故顺序为ADCB。
（3）[3]闭合电键后，却发现无论怎么移动滑动变阻器的滑片，电流表示数始终为零，可能是电路中出现
断路，电压表的示数不变化，说明电压表串联在电路中；当试触b、c时依然是这个情况说明b、c段是正
常的，试触d时，电压表没有示数说明在cd之间某处发生了断路，故选C。
5．（2022·河北·统考高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如
图1所示。选用的器材有：限温开关S（手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自
1
动断开，之后不能自动闭合）；保温开关S（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭
2
合）；电饭煲的框架（结构如图2所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；
限流电阻R 和R ，（阻值均为1kΩ）：指示灯L 和L（2.5V，0.6W，当电流低于30mA时可视为熄灭）；
1 2 1 2
保险丝T。（1）按照兴趣小组设计的电路，下列说法正确的是______ （多选）。
A．按下S，L 和L 均发光
1 1 2
B．当锅内温度高于103℃时，S 自动断开，L 和L 均发光
1 1 2
C．保温过程中，S 自动在闭合、断开状态之间交替切换
2
D．当锅内温度低于70℃时，S 自动闭合，L 发光，L 熄灭
2 1 2
（2）简易电饭煲制作完成后，试用时L 始终不亮，但加热和保温功能均正常。在不增加元件的前提下，
1
断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是______（填写各步骤前的字
母）。
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L 两端的阻值
1
E．将选择开关置于OFF位置或交流电压最高挡
操作时，将多用电表两表笔与L 两端接触，若指针如图3所示，可判断是______断路损坏；若指针如图4
1
所示，可判断是______断路损坏。（用电路中的元件符号表示）
【答案】 CD/DC CABDE L R
1 1
【详解】[1]A．按下S 后L 支路被短路，则L 不会发光，A错误；
1 2 2
B．当锅内温度高于103℃时，S 断开，而要温度降到70℃以下时S 才会闭合，则此时L 可能发光，此时
1 2 2
电路中R与R 和L 的串联部分并联，并联的整体再和L、R 串联，则回路中并联的整体电阻
1 1 2 2
R = 10.42Ω
L
R = 56.64Ω
并
则回路总电阻
R = 1067.06Ω
总
则回路总电流则L 一定发光，此时并联的整体的电压为
2
U = I R = 11.89V
并 总 并
则流过L 的电流为
1
则流过L 的电流小于30mA，则L 熄灭，B错误；
1 1
C．由题知，S 在锅内温度高于80℃时自动断开，锅内温度降到70℃以下时S 自动闭合，C正确；
2 2
D．当锅内迢度低于70℃时，S 自动闭合，L 支路被短路，则L 不会发光，此时电路中R与R 和L 的串
2 2 2 1 1
联部分并联，则此时流过L 的电流为
1
则此时流过L 的电流大于30mA，则L 发光，D正确。
1 1
故选CD。
（2）[2]多用电表的操作步骤为：调整“指针定位螺丝”，使指什指到零刻度——机械调零；将选择开关
旋转到“ × 100”位置——选挡；将两支表笔直接接触，调节“欧姆调零旋钮”，使指计指向欧姆零点——
欧姆调零；测量指示灯L 两端的阻值——测量；将选择开关置于OFF位置或交流电压最高挡——关闭多
1
用电表。
故正确顺序为CABDE。
[3]由于使用时L 始终不亮，但加热和保温功能均正常，如图3可看出L 两端有1090Ω左右的电阻，则说
1 1
明L 始终不亮的原因是L 断路损坏。
1 1
[4]由于使用时L 始终不亮，但加热和保温功能均正常，如图3可看出欧姆表的示数几乎为零，但由于R =
1 L
10.42Ω此时选用的是“ × 100”挡则说明灯泡L 正常，则说明L 始终不亮的原因是R 断路损坏。
1 1 1

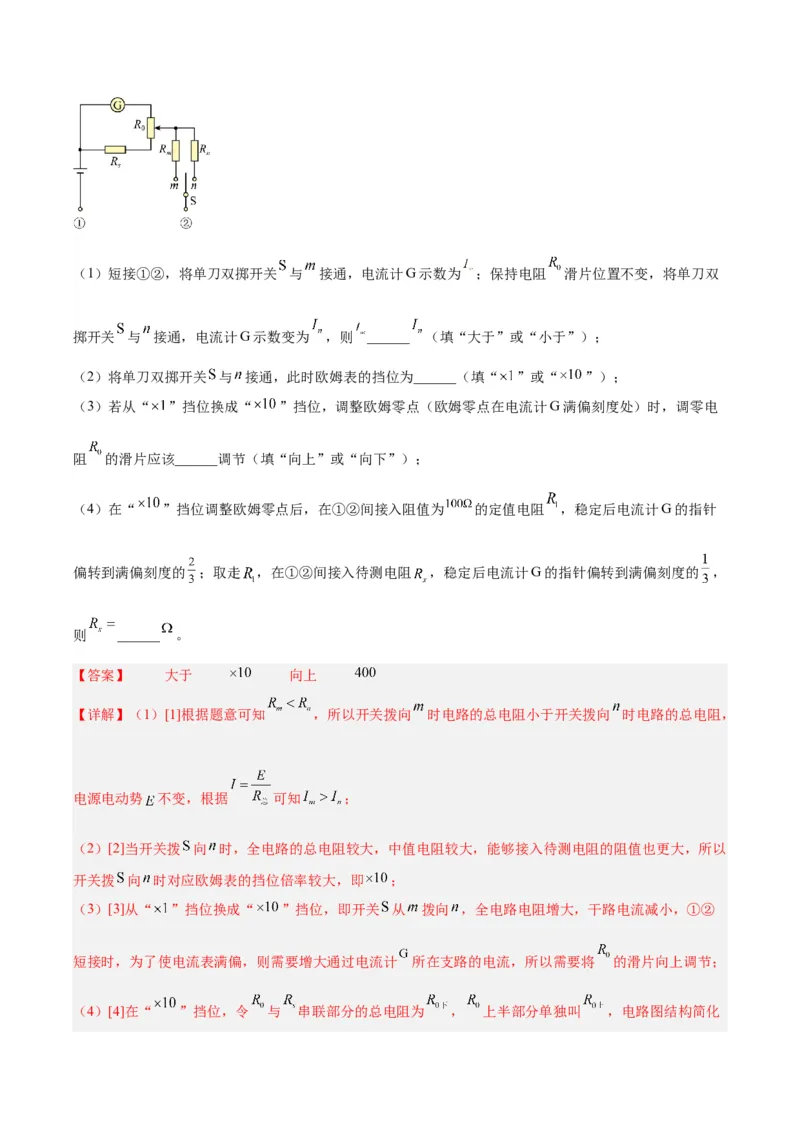

6．（2022·湖南·统考高考真题）小梦同学自制了一个两挡位（“ ”“ ”）的欧姆表，其内部结构如
图所示， 为调零电阻（最大阻值为 ）， 、 、 为定值电阻（ ），电流计G
的内阻为 。用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关 与 接通，电流计G示数为 ；保持电阻 滑片位置不变，将单刀双
掷开关 与 接通，电流计G示数变为 ，则 ______ （填“大于”或“小于”）；
（2）将单刀双掷开关 与 接通，此时欧姆表的挡位为______（填“ ”或“ ”）；
（3）若从“ ”挡位换成“ ”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电
阻 的滑片应该______调节（填“向上”或“向下”）；
（4）在“ ”挡位调整欧姆零点后，在①②间接入阻值为 的定值电阻 ，稳定后电流计G的指针
偏转到满偏刻度的 ；取走 ，在①②间接入待测电阻 ，稳定后电流计G的指针偏转到满偏刻度的 ，
则 ______ 。
【答案】 大于 向上
【详解】（1）[1]根据题意可知 ，所以开关拨向 时电路的总电阻小于开关拨向 时电路的总电阻，
电源电动势 不变，根据 可知 ；
（2）[2]当开关拨 向 时，全电路的总电阻较大，中值电阻较大，能够接入待测电阻的阻值也更大，所以
开关拨 向 时对应欧姆表的挡位倍率较大，即 ；
（3）[3]从“ ”挡位换成“ ”挡位，即开关 从 拨向 ，全电路电阻增大，干路电流减小，①②
短接时，为了使电流表满偏，则需要增大通过电流计 所在支路的电流，所以需要将 的滑片向上调节；

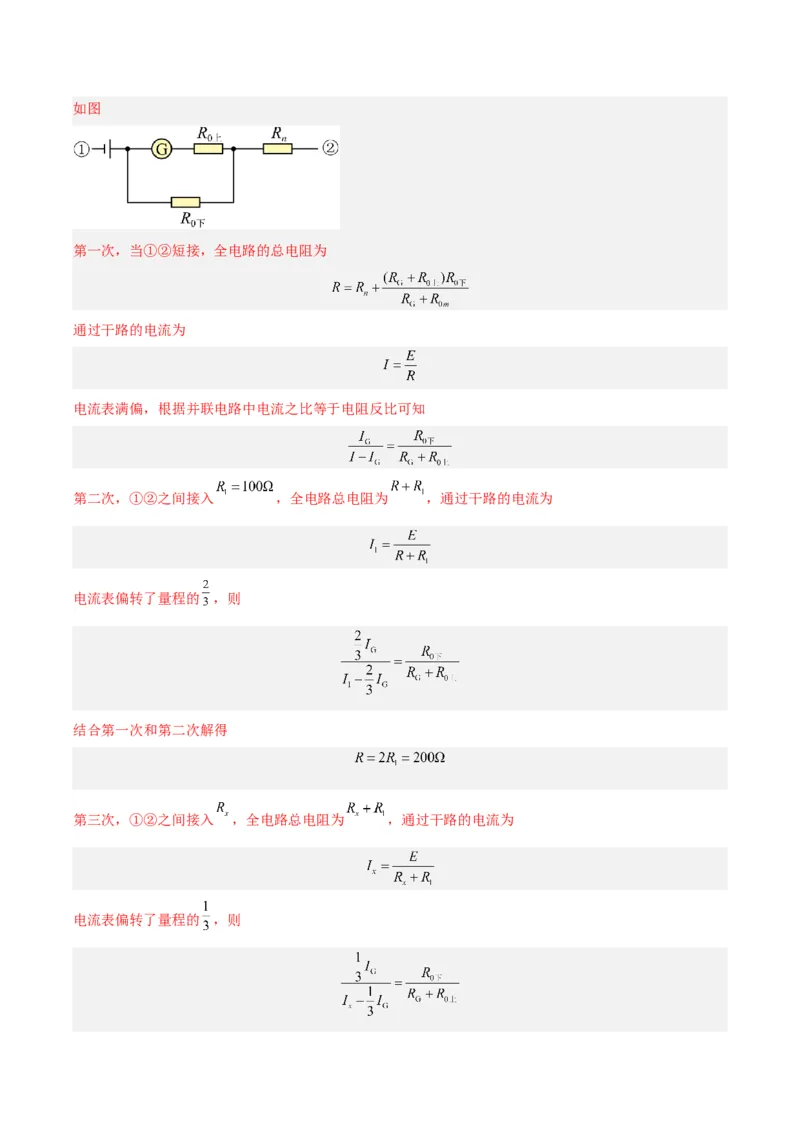

（4）[4]在“ ”挡位，令 与 串联部分的总电阻为 ， 上半部分单独叫 ，电路图结构简化如图
第一次，当①②短接，全电路的总电阻为
通过干路的电流为
电流表满偏，根据并联电路中电流之比等于电阻反比可知
第二次，①②之间接入 ，全电路总电阻为 ，通过干路的电流为
电流表偏转了量程的 ，则
结合第一次和第二次解得
第三次，①②之间接入 ，全电路总电阻为 ，通过干路的电流为
电流表偏转了量程的 ，则结合第二次和第三次，解得

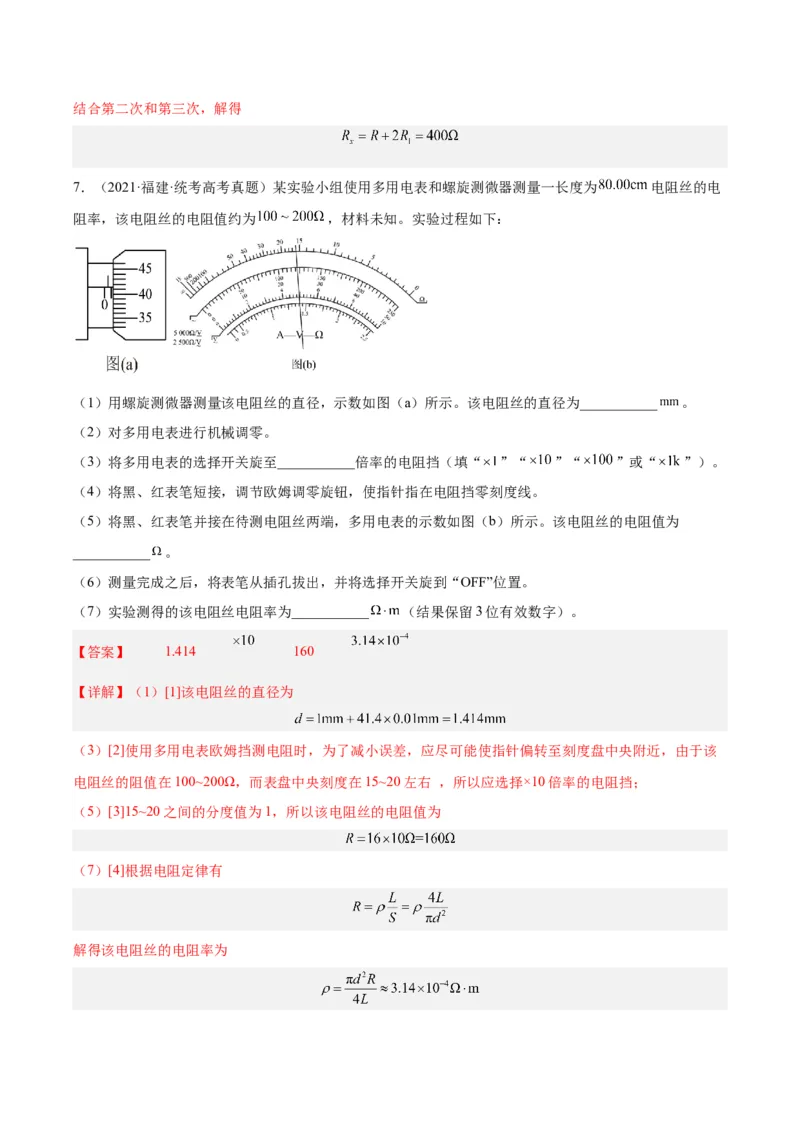

7．（2021·福建·统考高考真题）某实验小组使用多用电表和螺旋测微器测量一长度为 电阻丝的电
阻率，该电阻丝的电阻值约为 ，材料未知。实验过程如下：
（1）用螺旋测微器测量该电阻丝的直径，示数如图（a）所示。该电阻丝的直径为___________ 。
（2）对多用电表进行机械调零。
（3）将多用电表的选择开关旋至___________倍率的电阻挡（填“ ”“ ”“ ”或“ ”）。
（4）将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
（5）将黑、红表笔并接在待测电阻丝两端，多用电表的示数如图（b）所示。该电阻丝的电阻值为
___________ 。
（6）测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
（7）实验测得的该电阻丝电阻率为___________ （结果保留3位有效数字）。
【答案】 1.414 160
【详解】（1）[1]该电阻丝的直径为
（3）[2]使用多用电表欧姆挡测电阻时，为了减小误差，应尽可能使指针偏转至刻度盘中央附近，由于该
电阻丝的阻值在100~200Ω，而表盘中央刻度在15~20左右 ，所以应选择×10倍率的电阻挡；
（5）[3]15~20之间的分度值为1，所以该电阻丝的电阻值为
（7）[4]根据电阻定律有

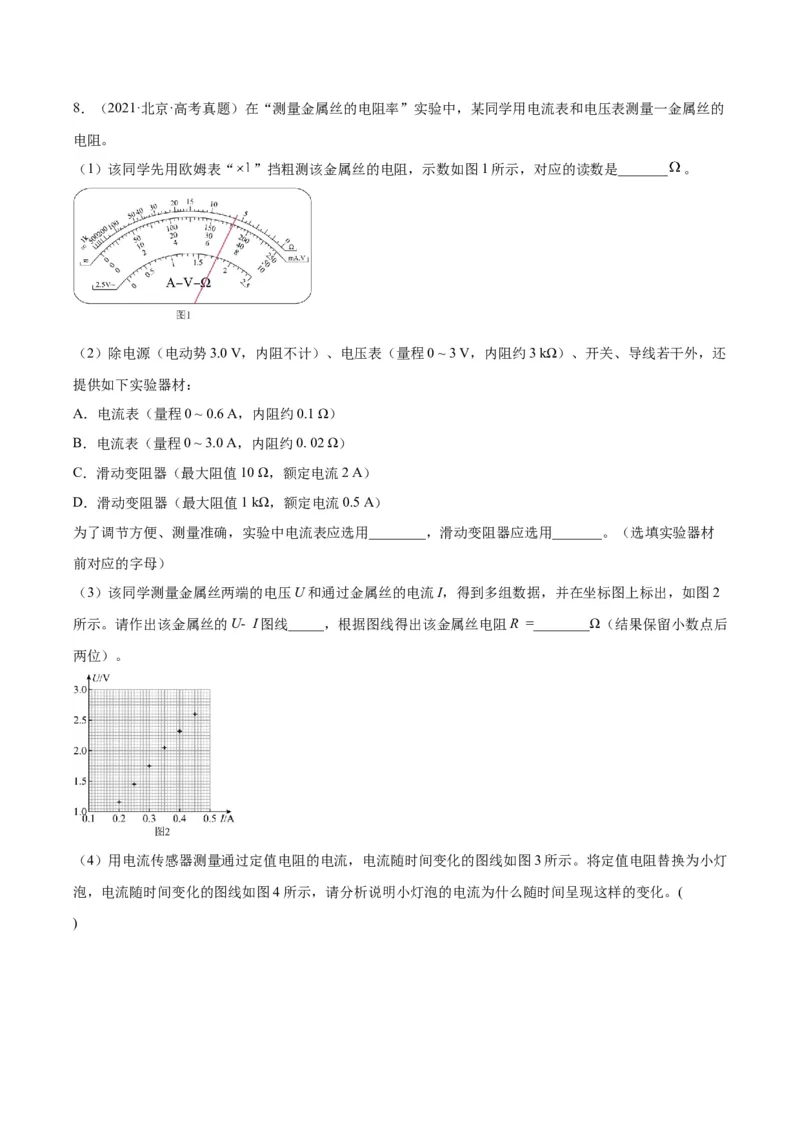

解得该电阻丝的电阻率为8．（2021·北京·高考真题）在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的
电阻。
（1）该同学先用欧姆表“ ”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是_______ 。
（2）除电源（电动势3.0 V，内阻不计）、电压表（量程0 ~ 3 V，内阻约3 kΩ）、开关、导线若干外，还
提供如下实验器材：
A．电流表（量程0 ~ 0.6 A，内阻约0.1 Ω）
B．电流表（量程0 ~ 3.0 A，内阻约0. 02 Ω）
C．滑动变阻器（最大阻值10 Ω，额定电流2 A）
D．滑动变阻器（最大阻值1 kΩ，额定电流0.5 A）
为了调节方便、测量准确，实验中电流表应选用________，滑动变阻器应选用_______。（选填实验器材
前对应的字母）
（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2
所示。请作出该金属丝的U- I图线_____，根据图线得出该金属丝电阻R =________Ω（结果保留小数点后
两位）。

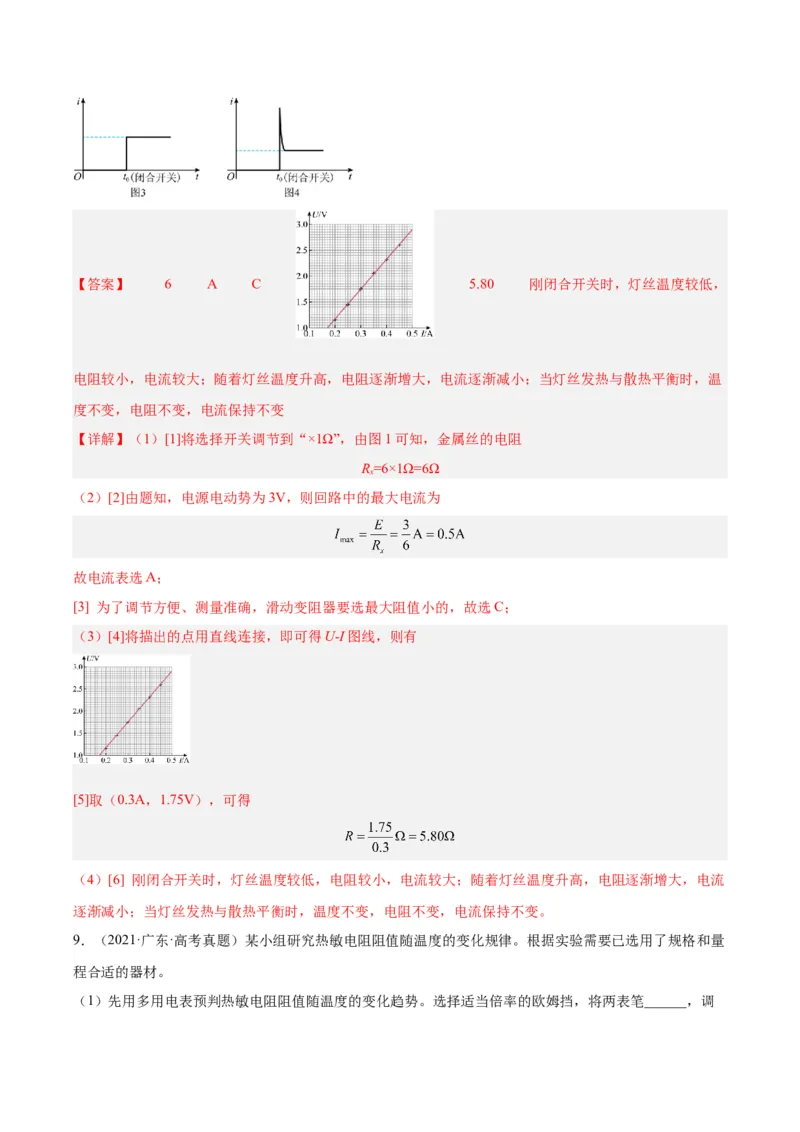

（4）用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯
泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。(
)【答案】 6 A C 5.80 刚闭合开关时，灯丝温度较低，
电阻较小，电流较大；随着灯丝温度升高，电阻逐渐增大，电流逐渐减小；当灯丝发热与散热平衡时，温
度不变，电阻不变，电流保持不变
【详解】（1）[1]将选择开关调节到“×1Ω”，由图1可知，金属丝的电阻
R=6×1Ω=6Ω
x
（2）[2]由题知，电源电动势为3V，则回路中的最大电流为
故电流表选A；
[3] 为了调节方便、测量准确，滑动变阻器要选最大阻值小的，故选C；
（3）[4]将描出的点用直线连接，即可得U-I图线，则有
[5]取（0.3A，1.75V），可得
（4）[6] 刚闭合开关时，灯丝温度较低，电阻较小，电流较大；随着灯丝温度升高，电阻逐渐增大，电流
逐渐减小；当灯丝发热与散热平衡时，温度不变，电阻不变，电流保持不变。
9．（2021·广东·高考真题）某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量
程合适的器材。
（1）先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将两表笔______，调节欧姆调零旋钮，使指针指向右边“ ”处。测量时观察到热敏电阻温度越高，相同倍率下多用电表指
针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而__________。
（2）再按图连接好电路进行测量。
①闭合开关S前，将滑动变阻器 的滑片滑到_______端（选填“a”或“b”）。
将温控室的温度设置为T，电阻箱 调为某一阻值 。闭合开关S，调节滑动变阻器 ，使电压表和电
流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和 。断开开关S。
再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S。反复调节 和 ，使电压表和电流表的
示数与上述记录的示数相同。记录此时电阻箱的阻值 。断开开关S。
②实验中记录的阻值 _____ （选填“大于”、“小于”或“等于”）。此时热敏电阻阻值 _____。
【答案】 短接 减小 b 大于
【详解】（1）[1][2]选择倍率适当的欧姆挡，将两表笔短接；欧姆表指针向右偏转角度越大，则阻值越小，
可判断热敏电阻的阻值随温度升高而减小。
（2）①[3]闭合开关S前，应将滑动变阻器R 的阻值调到最大，即将滑片滑到b端；
1
②[4][5]因两次电压表和电流表的示数相同，因为
即
可知R 大于R 。
01 02

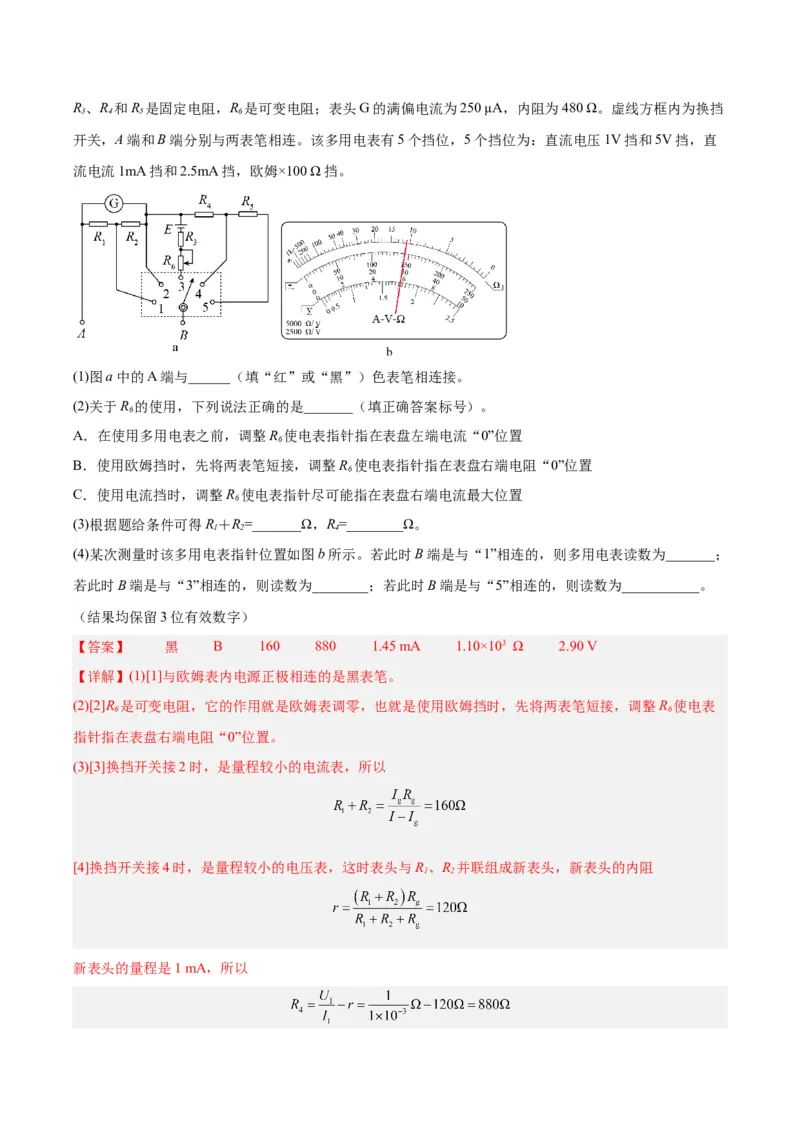

10．（2017·全国·高考真题）图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R、R、
1 2R、R 和R 是固定电阻，R 是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡
3 4 5 6
开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直
流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R 的使用，下列说法正确的是_______（填正确答案标号）。
6
A．在使用多用电表之前，调整R 使电表指针指在表盘左端电流“0”位置
6
B．使用欧姆挡时，先将两表笔短接，调整R 使电表指针指在表盘右端电阻“0”位置
6
C．使用电流挡时，调整R 使电表指针尽可能指在表盘右端电流最大位置
6
(3)根据题给条件可得R＋R=_______Ω，R=________Ω。
1 2 4
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；
若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。
（结果均保留3位有效数字）
【答案】 黑 B 160 880 1.45 mA 1.10×103 Ω 2.90 V
【详解】(1)[1]与欧姆表内电源正极相连的是黑表笔。
(2)[2]R 是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔短接，调整R 使电表
6 6
指针指在表盘右端电阻“0”位置。
(3)[3]换挡开关接2时，是量程较小的电流表，所以
[4]换挡开关接4时，是量程较小的电压表，这时表头与R、R 并联组成新表头，新表头的内阻
1 2

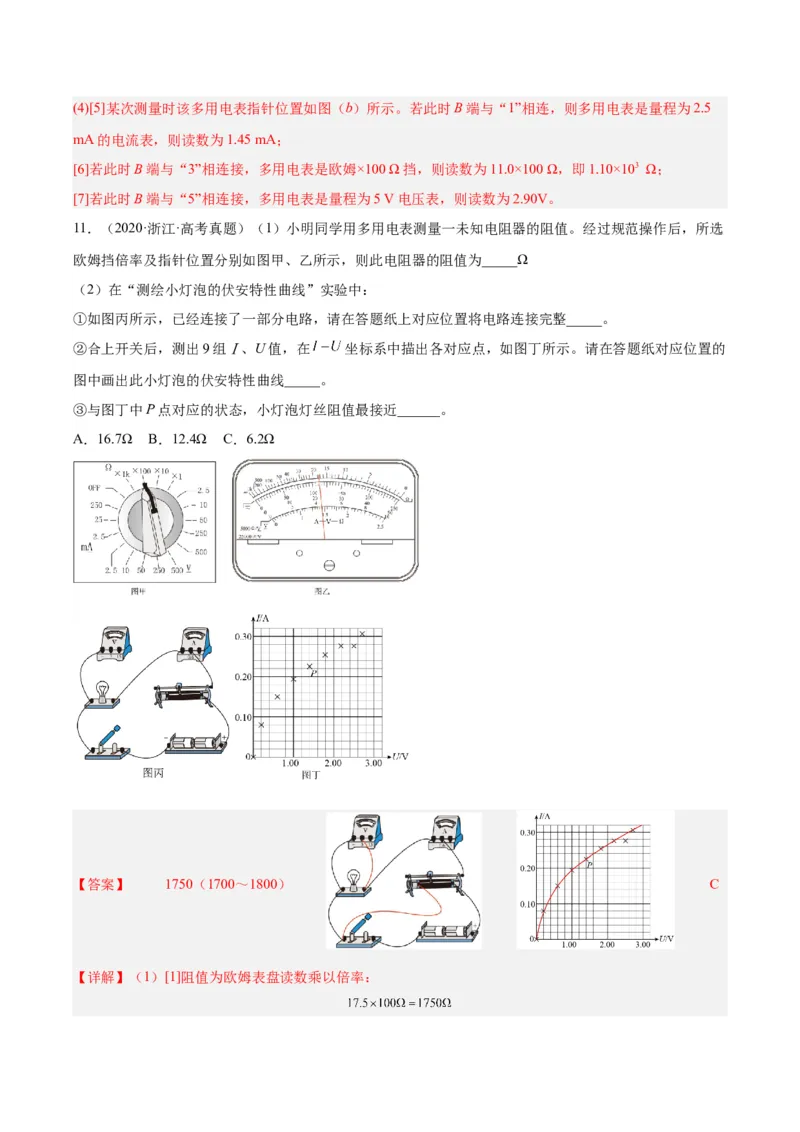

新表头的量程是1 mA，所以(4)[5]某次测量时该多用电表指针位置如图（b）所示。若此时B端与“1”相连，则多用电表是量程为2.5
mA的电流表，则读数为1.45 mA；
[6]若此时B端与“3”相连接，多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω，即1.10×103 Ω；
[7]若此时B端与“5”相连接，多用电表是量程为5 V电压表，则读数为2.90V。
11．（2020·浙江·高考真题）（1）小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选
欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω
（2）在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9组Ⅰ、U值，在 坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的
图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
【答案】 1750（1700～1800） C

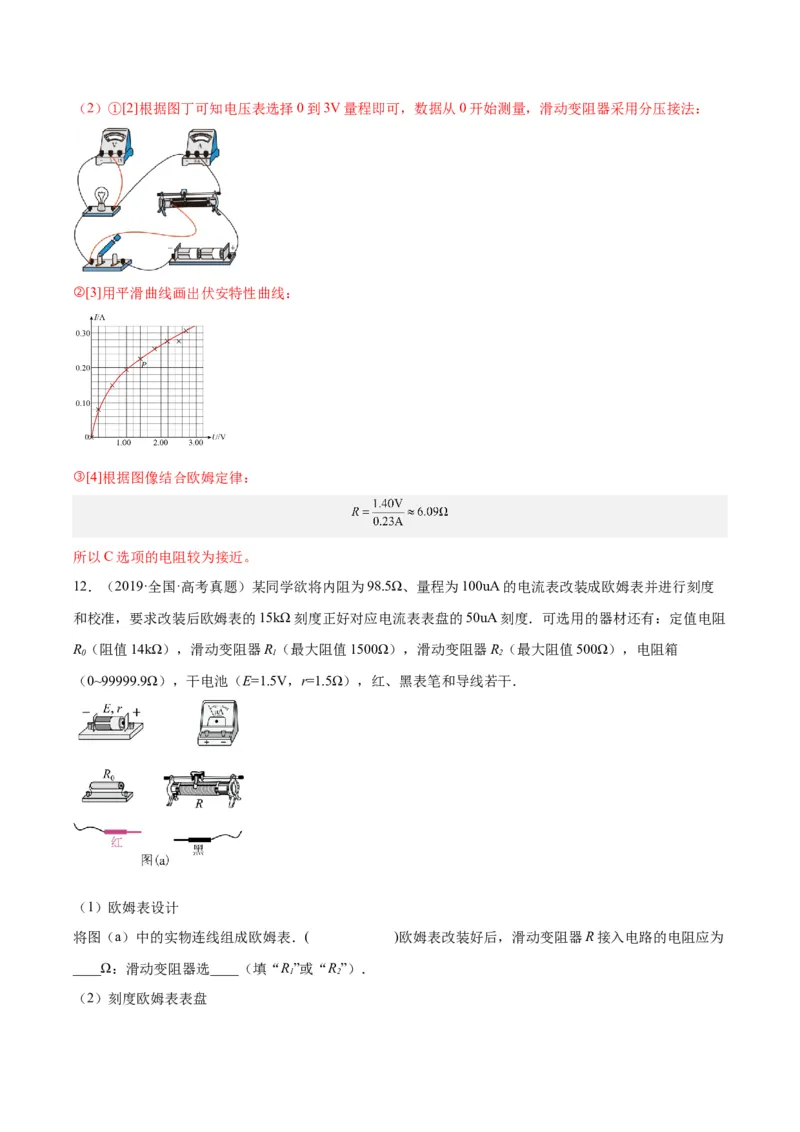

【详解】（1）[1]阻值为欧姆表盘读数乘以倍率：（2）①[2]根据图丁可知电压表选择0到3V量程即可，数据从0开始测量，滑动变阻器采用分压接法：
②[3]用平滑曲线画出伏安特性曲线：
③[4]根据图像结合欧姆定律：
所以C选项的电阻较为接近。
12．（2019·全国·高考真题）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度
和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻
R（阻值14kΩ），滑动变阻器R（最大阻值1500Ω），滑动变阻器R（最大阻值500Ω），电阻箱
0 1 2
（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R接入电路的电阻应为
____Ω：滑动变阻器选____（填“R”或“R”）．
1 2
（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、
b处的电阻刻度分别为____、____．
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组
电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位
置如图（c）所示，则电阻箱接入的阻值为_______Ω．
【答案】 900 R 45 5 0 35000.0
1
【详解】（1）连线如图：
根据欧姆表的改装原理，当电流计满偏时，则 ，解得R=900Ω；为了滑动变阻器的
安全，则滑动变阻器选择R ；
1（2）在a处， ，解得R =45kΩ；
xa
在b处，则 ，解得R =5kΩ；
xb
（3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的
电阻为：R=35000.0Ω．
13．（2018·全国·高考真题）某同学组装一个多用电表．可用的器材有：微安表头（量程100 内阻900
）；电阻箱R （阻值范围0 999.9 ）；电阻箱R （阻值范围0 99 999.9 ）；导线若干，要求利用
1 2
所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组
装好的多用电表有电流1 mA和电压3 V两挡，回答下列问题：
（1）在虚线框内画出电路图并标出R 和R，其中 为公共接线柱，a和b分别是电流挡和电压挡的接线柱
1 2
___________．
（2）电阻箱的阻值 _____________ ;R =____________ （保留到个位）
2
【答案】 （1）如图所示
（2）100 2910
【详解】（1）R 的电阻比较小，所以R 与表头并联构成大量程的的电流表，R 的阻值比较大，与改装后
1 1 2
的电流表串联可充当大量程的电压表，设计电路图如图所示;改装电流表需要并联一个电阻，要改装1mA的电流表需要并联的电阻 ，所
以选用与变阻箱R 并联，并联后的总电阻为 ；要改装3V电压表需要串联电阻，串联电阻的阻值
1
为

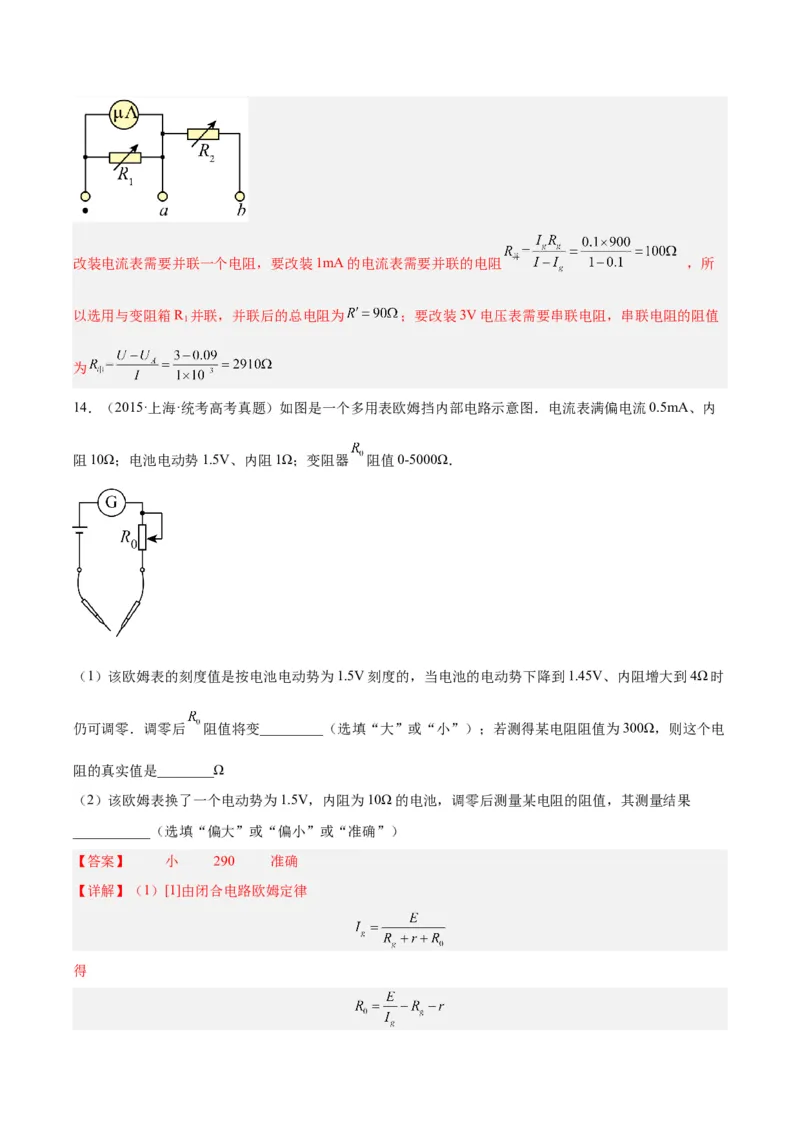

14．（2015·上海·统考高考真题）如图是一个多用表欧姆挡内部电路示意图．电流表满偏电流0.5mA、内
阻10Ω；电池电动势1.5V、内阻1Ω；变阻器 阻值0-5000Ω．
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时
仍可调零．调零后 阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电
阻的真实值是________Ω
（2）该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果
___________（选填“偏大”或“偏小”或“准确”）
【答案】 小 290 准确
【详解】（1）[1]由闭合电路欧姆定律

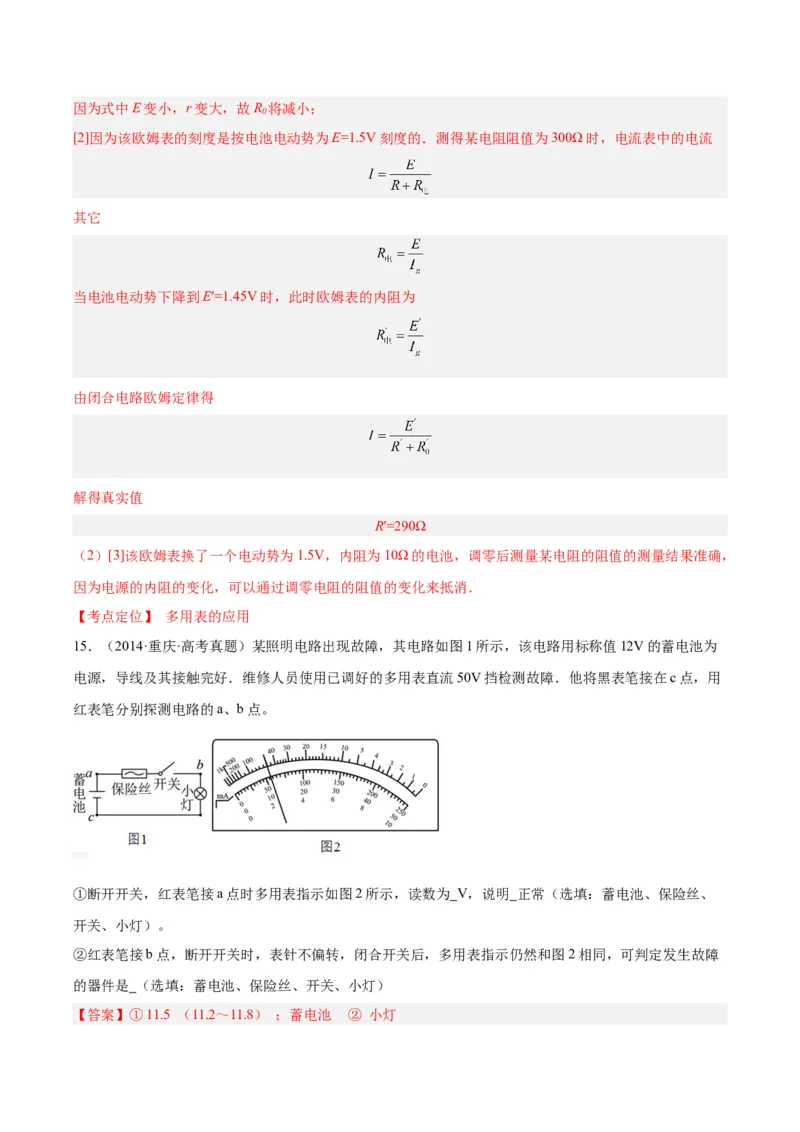

得因为式中E变小，r变大，故R 将减小；
0
[2]因为该欧姆表的刻度是按电池电动势为E=1.5V刻度的．测得某电阻阻值为300Ω时，电流表中的电流
其它
当电池电动势下降到E′=1.45V时，此时欧姆表的内阻为
由闭合电路欧姆定律得
解得真实值
R′=290Ω
（2）[3]该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值的测量结果准确，
因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消．
【考点定位】 多用表的应用
15．（2014·重庆·高考真题）某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为
电源，导线及其接触完好．维修人员使用已调好的多用表直流50V挡检测故障．他将黑表笔接在c点，用
红表笔分别探测电路的a、b点。
①断开开关，红表笔接a点时多用表指示如图2所示，读数为 V，说明 正常（选填：蓄电池、保险丝、
开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图2相同，可判定发生故障
的器件是 （选填：蓄电池、保险丝、开关、小灯）

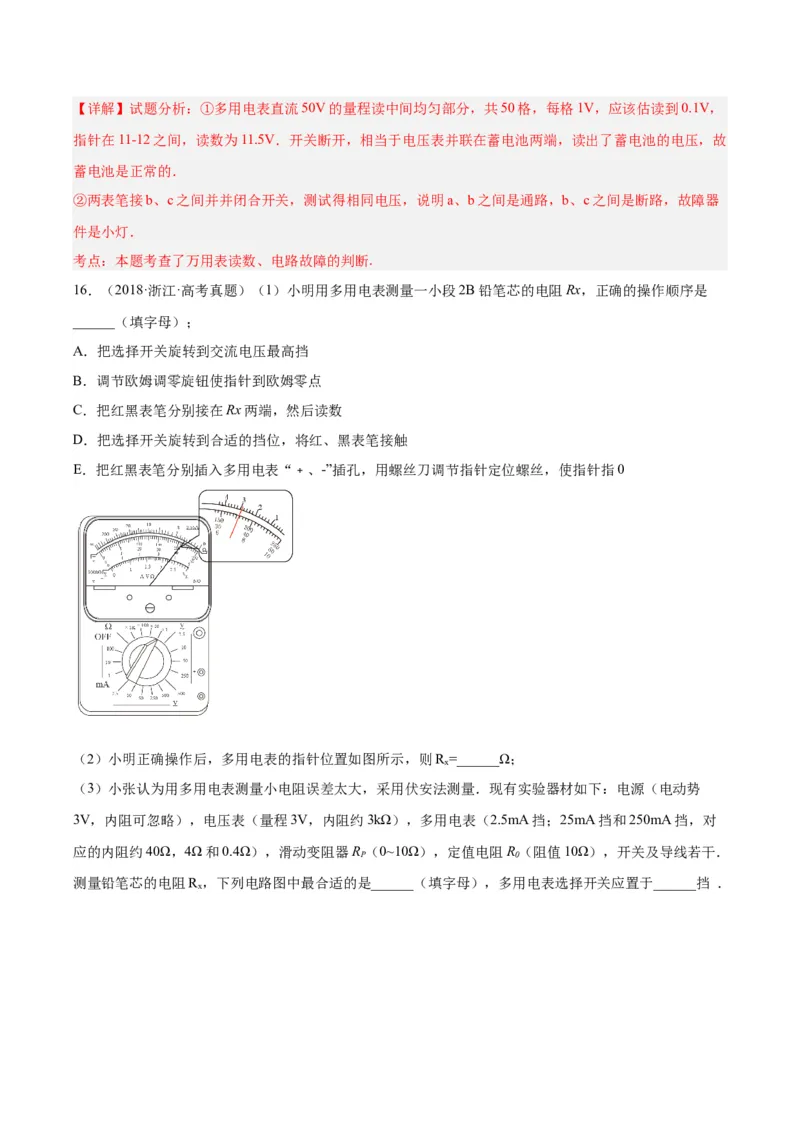

【答案】①11.5 （11.2～11.8） ；蓄电池 ② 小灯【详解】试题分析：①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，
指针在11-12之间，读数为11.5V．开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故
蓄电池是正常的．
②两表笔接b、c之间并并闭合开关，测试得相同电压，说明a、b之间是通路，b、c之间是断路，故障器
件是小灯．
考点：本题考查了万用表读数、电路故障的判断.
16．（2018·浙江·高考真题）（1）小明用多用电表测量一小段2B铅笔芯的电阻Rx，正确的操作顺序是
______（填字母）；
A．把选择开关旋转到交流电压最高挡
B．调节欧姆调零旋钮使指针到欧姆零点
C．把红黑表笔分别接在Rx两端，然后读数
D．把选择开关旋转到合适的挡位，将红、黑表笔接触
E．把红黑表笔分别插入多用电表“﹢、-”插孔，用螺丝刀调节指针定位螺丝，使指针指0
（2）小明正确操作后，多用电表的指针位置如图所示，则R =______Ω；
x
（3）小张认为用多用电表测量小电阻误差太大，采用伏安法测量．现有实验器材如下：电源（电动势
3V，内阻可忽略），电压表（量程3V，内阻约3kΩ），多用电表（2.5mA挡；25mA挡和250mA挡，对
应的内阻约40Ω，4Ω和0.4Ω），滑动变阻器R （0~10Ω），定值电阻R（阻值10Ω），开关及导线若干．
P 0

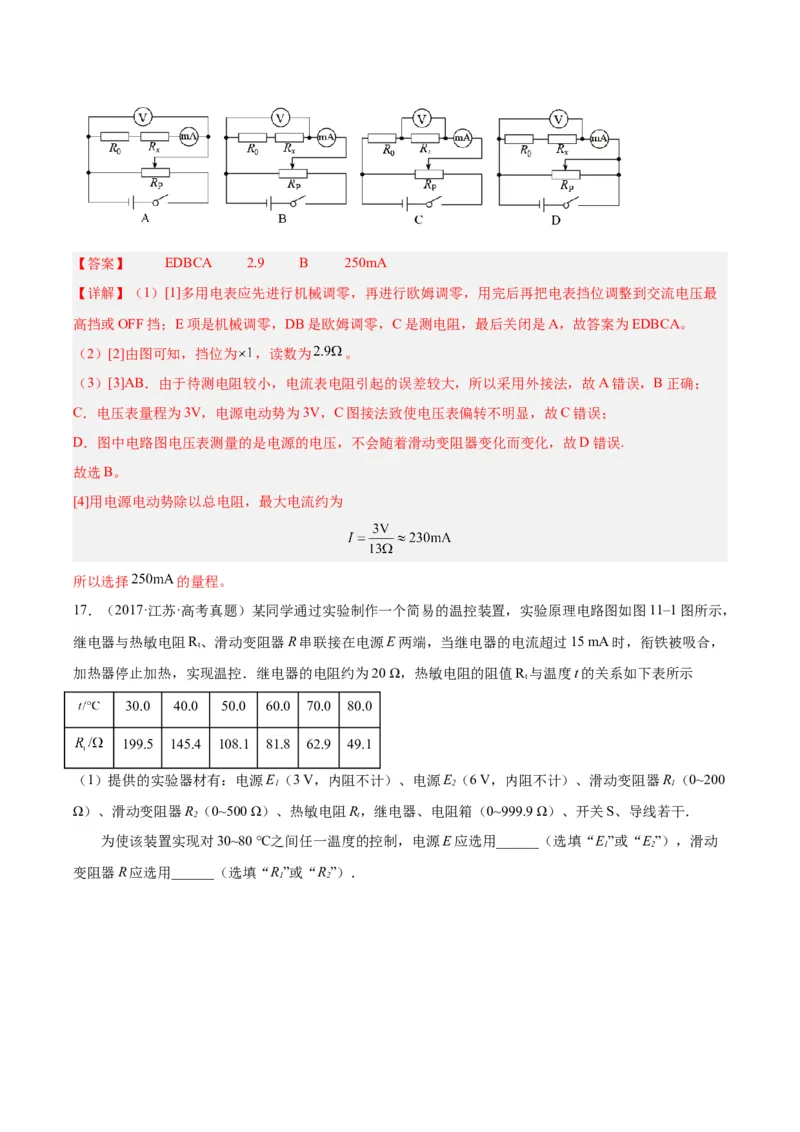

测量铅笔芯的电阻R ，下列电路图中最合适的是______（填字母），多用电表选择开关应置于______挡 ．
x【答案】 EDBCA 2.9 B 250mA
【详解】（1）[1]多用电表应先进行机械调零，再进行欧姆调零，用完后再把电表挡位调整到交流电压最
高挡或OFF挡；E项是机械调零，DB是欧姆调零，C是测电阻，最后关闭是A，故答案为EDBCA。
（2）[2]由图可知，挡位为 ，读数为 。
（3）[3]AB．由于待测电阻较小，电流表电阻引起的误差较大，所以采用外接法，故A错误，B正确；
C．电压表量程为3V，电源电动势为3V，C图接法致使电压表偏转不明显，故C错误；
D．图中电路图电压表测量的是电源的电压，不会随着滑动变阻器变化而变化，故D错误.
故选B。
[4]用电源电动势除以总电阻，最大电流约为
所以选择 的量程。
17．（2017·江苏·高考真题）某同学通过实验制作一个简易的温控装置，实验原理电路图如图11–1图所示，
继电器与热敏电阻R、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，
t
加热器停止加热，实现温控．继电器的电阻约为20 Ω，热敏电阻的阻值R与温度t的关系如下表所示
t
30.0 40.0 50.0 60.0 70.0 80.0
199.5 145.4 108.1 81.8 62.9 49.1
（1）提供的实验器材有：电源E（3 V，内阻不计）、电源E（6 V，内阻不计）、滑动变阻器R（0~200
1 2 1
Ω）、滑动变阻器R（0~500 Ω）、热敏电阻R，继电器、电阻箱（0~999.9 Ω）、开关S、导线若干．
2 t
为使该装置实现对30~80 ℃之间任一温度的控制，电源E应选用______（选填“E”或“E”），滑动
1 2
变阻器R应选用______（选填“R”或“R”）．

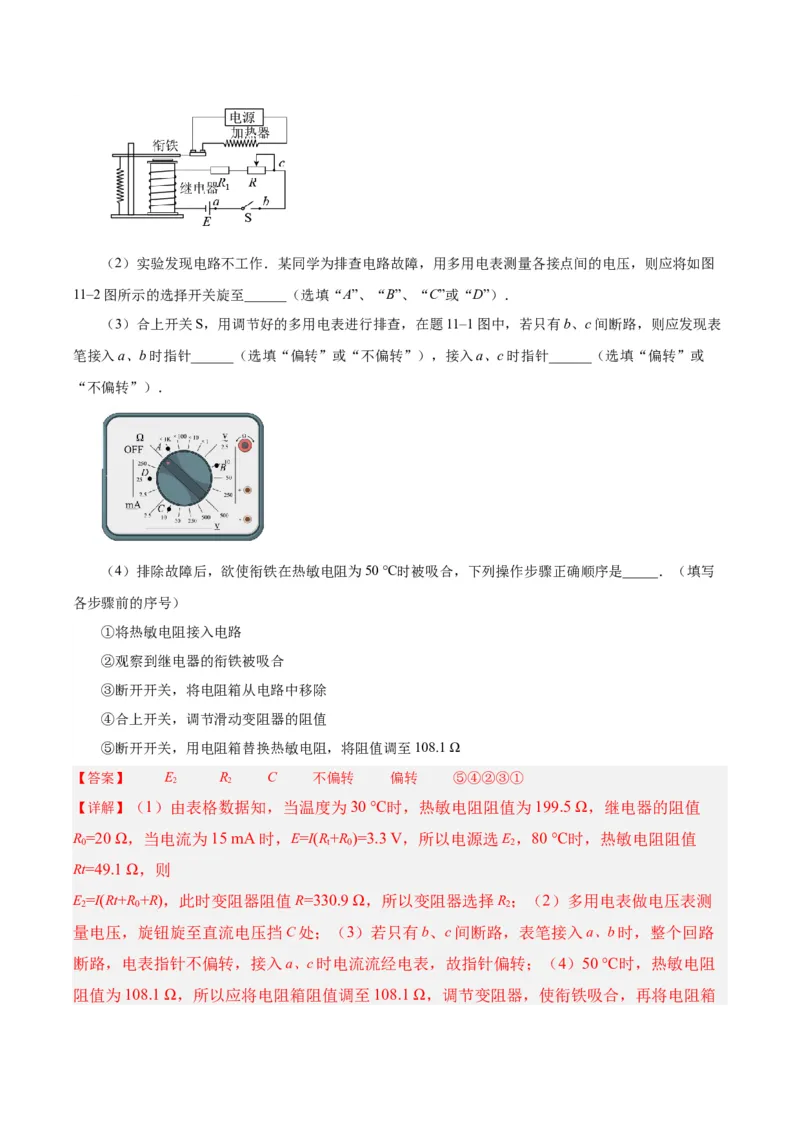

1 2（2）实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图
11–2图所示的选择开关旋至______（选填“A”、“B”、“C”或“D”）．
（3）合上开关S，用调节好的多用电表进行排查，在题11–1图中，若只有b、c间断路，则应发现表
笔接入a、b时指针______（选填“偏转”或“不偏转”），接入a、c时指针______（选填“偏转”或
“不偏转”）．
（4）排除故障后，欲使衔铁在热敏电阻为50 ℃时被吸合，下列操作步骤正确顺序是_____．（填写
各步骤前的序号）
①将热敏电阻接入电路
②观察到继电器的衔铁被吸合
③断开开关，将电阻箱从电路中移除
④合上开关，调节滑动变阻器的阻值
⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω
【答案】 E R C 不偏转 偏转 ⑤④②③①
2 2
【详解】（1）由表格数据知，当温度为30 ℃时，热敏电阻阻值为199.5 Ω，继电器的阻值
R =20 Ω，当电流为15 mA时，E=I(R+R )=3.3 V，所以电源选E ，80 ℃时，热敏电阻阻值
0 t 0 2
Rt=49.1 Ω，则
E =I(Rt+R +R)，此时变阻器阻值R=330.9 Ω，所以变阻器选择R ；（2）多用电表做电压表测
2 0 2
量电压，旋钮旋至直流电压挡C处；（3）若只有b、c间断路，表笔接入a、b时，整个回路
断路，电表指针不偏转，接入a、c时电流流经电表，故指针偏转；（4）50 ℃时，热敏电阻
阻值为108.1 Ω，所以应将电阻箱阻值调至108.1 Ω，调节变阻器，使衔铁吸合，再将电阻箱换成热敏电阻，故顺序为⑤④②③①．
【名师点睛】结合表格中数据，利用欧姆定律估算电动势和电阻的数值，选择电源和滑动变
阻器．明确实验的目的是实现对30~80 ℃之间任一温度的控制，其中30~80 ℃就是提示的信
息，结合表格数据，可知电阻值的取值．

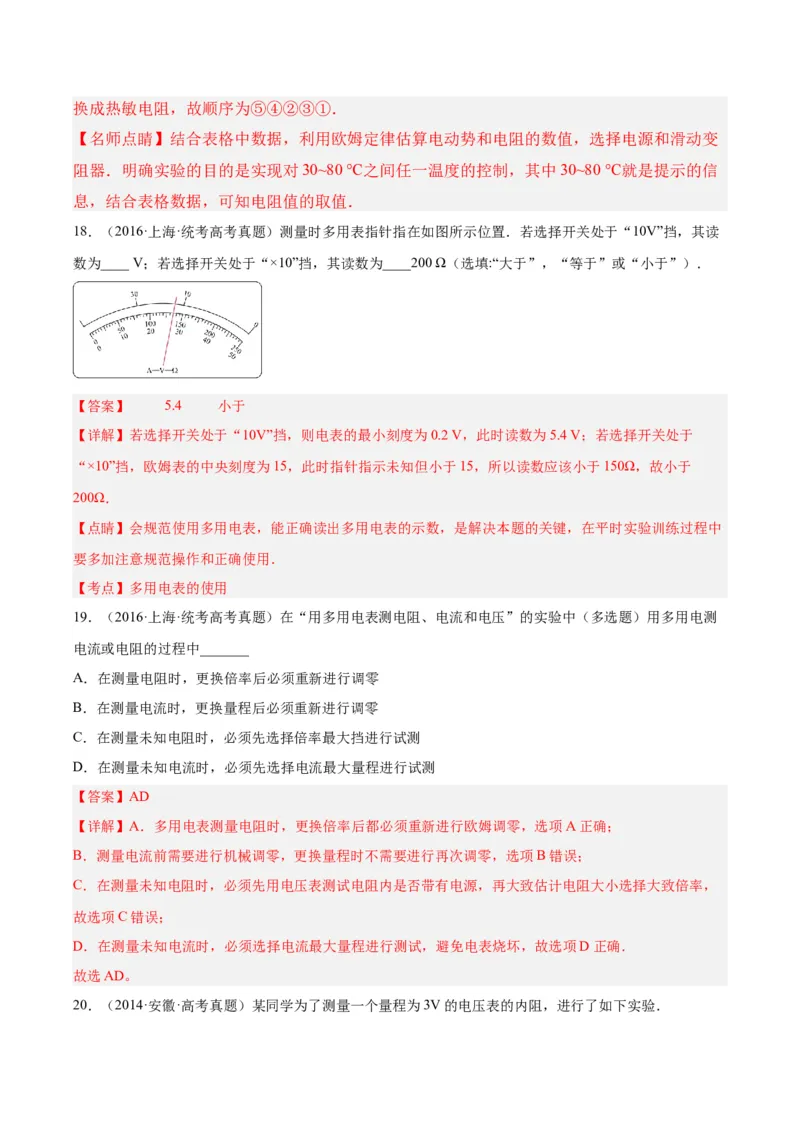

18．（2016·上海·统考高考真题）测量时多用表指针指在如图所示位置．若选择开关处于“10V”挡，其读
数为____ V；若选择开关处于“×10”挡，其读数为____200 Ω（选填:“大于”，“等于”或“小于”）．
【答案】 5.4 小于
【详解】若选择开关处于“10V”挡，则电表的最小刻度为0.2 V，此时读数为5.4 V；若选择开关处于
“×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150Ω，故小于
200Ω．
【点睛】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键，在平时实验训练过程中
要多加注意规范操作和正确使用．
【考点】多用电表的使用
19．（2016·上海·统考高考真题）在“用多用电表测电阻、电流和电压”的实验中（多选题）用多用电测
电流或电阻的过程中_______
A．在测量电阻时，更换倍率后必须重新进行调零
B．在测量电流时，更换量程后必须重新进行调零
C．在测量未知电阻时，必须先选择倍率最大挡进行试测
D．在测量未知电流时，必须先选择电流最大量程进行试测
【答案】AD
【详解】A．多用电表测量电阻时，更换倍率后都必须重新进行欧姆调零，选项A正确；
B．测量电流前需要进行机械调零，更换量程时不需要进行再次调零，选项B错误；
C．在测量未知电阻时，必须先用电压表测试电阻内是否带有电源，再大致估计电阻大小选择大致倍率，
故选项C错误；
D．在测量未知电流时，必须选择电流最大量程进行测试，避免电表烧坏，故选项D正确．
故选AD。

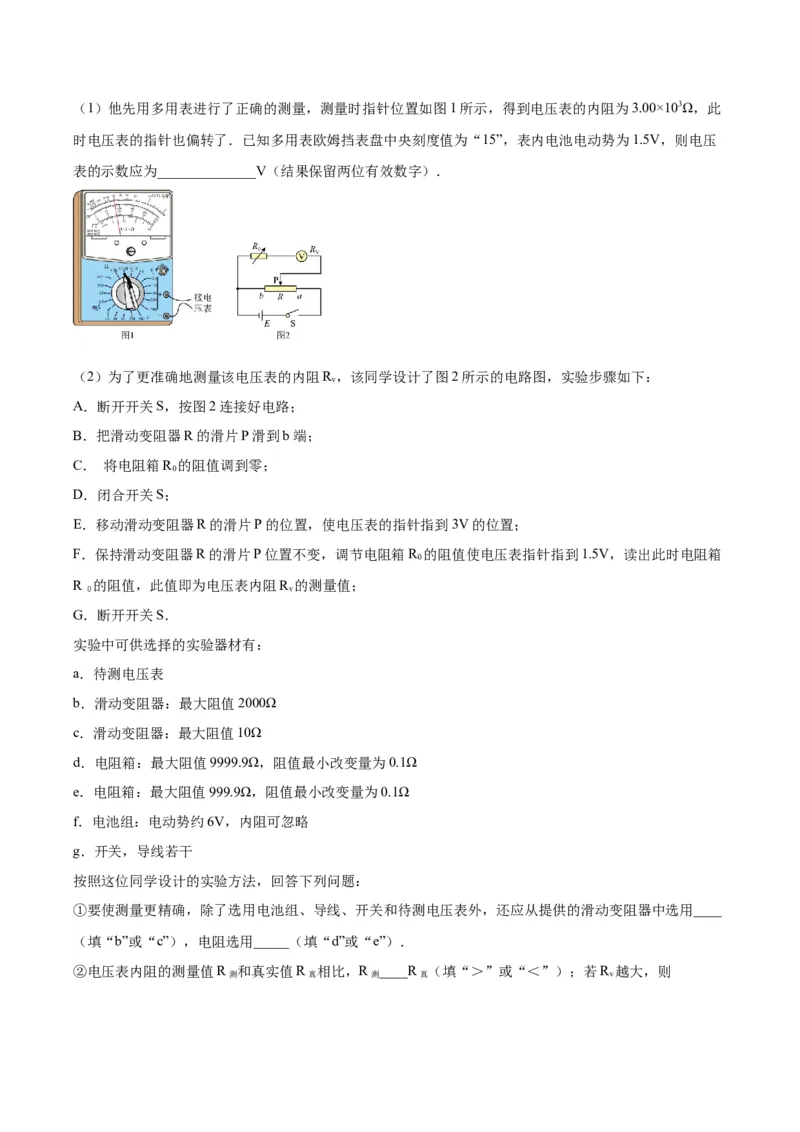

20．（2014·安徽·高考真题）某同学为了测量一个量程为3V的电压表的内阻，进行了如下实验．（1）他先用多用表进行了正确的测量，测量时指针位置如图1所示，得到电压表的内阻为3.00×103Ω，此
时电压表的指针也偏转了．已知多用表欧姆挡表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压
表的示数应为______________V（结果保留两位有效数字）．
（2）为了更准确地测量该电压表的内阻R ，该同学设计了图2所示的电路图，实验步骤如下：
v
A．断开开关S，按图2连接好电路；
B．把滑动变阻器R的滑片P滑到b端；
C． 将电阻箱R 的阻值调到零；
0
D．闭合开关S；
E．移动滑动变阻器R的滑片P的位置，使电压表的指针指到3V的位置；
F．保持滑动变阻器R的滑片P位置不变，调节电阻箱R 的阻值使电压表指针指到1.5V，读出此时电阻箱
0
R 的阻值，此值即为电压表内阻R 的测量值；
０ v
G．断开开关S．
实验中可供选择的实验器材有：
a．待测电压表
b．滑动变阻器：最大阻值2000Ω
c．滑动变阻器：最大阻值10Ω
d．电阻箱：最大阻值9999.9Ω，阻值最小改变量为0.1Ω
e．电阻箱：最大阻值999.9Ω，阻值最小改变量为0.1Ω
f．电池组：电动势约6V，内阻可忽略
g．开关，导线若干
按照这位同学设计的实验方法，回答下列问题：
①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用____
（填“b”或“c”），电阻选用_____（填“d”或“e”）．

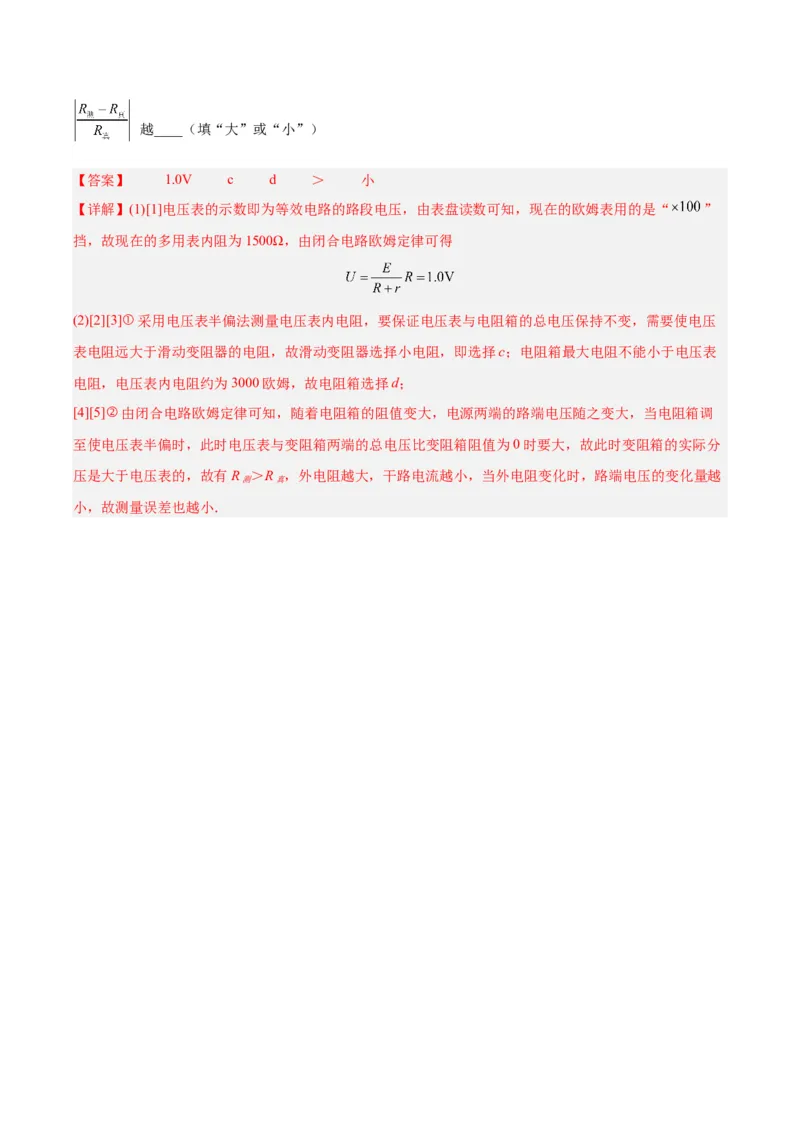

②电压表内阻的测量值R 和真实值R 相比，R ____R （填“＞”或“＜”）；若R 越大，则
测 真 测 真 v越____（填“大”或“小”）
【答案】 1.0V c d ＞ 小
【详解】(1)[1]电压表的示数即为等效电路的路段电压，由表盘读数可知，现在的欧姆表用的是“ ”
挡，故现在的多用表内阻为1500Ω，由闭合电路欧姆定律可得
(2)[2][3]①采用电压表半偏法测量电压表内电阻，要保证电压表与电阻箱的总电压保持不变，需要使电压
表电阻远大于滑动变阻器的电阻，故滑动变阻器选择小电阻，即选择c；电阻箱最大电阻不能小于电压表
电阻，电压表内电阻约为3000欧姆，故电阻箱选择d；
[4][5]②由闭合电路欧姆定律可知，随着电阻箱的阻值变大，电源两端的路端电压随之变大，当电阻箱调
至使电压表半偏时，此时电压表与变阻箱两端的总电压比变阻箱阻值为0时要大，故此时变阻箱的实际分
压是大于电压表的，故有R ＞R ，外电阻越大，干路电流越小，当外电阻变化时，路端电压的变化量越
测 真
小，故测量误差也越小．
