2008年广东省初中毕业生学业考试
物 理
说明：1·全卷共6页，满分为100分，考试用时80分钟。
2·答卷前，考生务必将自己的姓名、准考证号、学校按要求填写在答卷密
封线左边的空格内；若用答题卡答题的，还要按要求将姓名、准考证号写、
涂在答题卡指定位置上。(是否填写答卷右上角的座位号，请按考场要求
做)
3·答题可用黑色或蓝色字迹的钢笔或签字笔按要求答在答卷上，但不能
用铅笔或红笔。答案写在试题上无效。
4·根据当地要求使用答题卡答题的考生，必须用2B铅笔将答题卡上第一
大题中对应小题所选的选项涂黑。
5·考试结束时，将试卷、答卷(用答题卡的连答题卡)交回。
一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项
中，只有一个是正确的，请将正确选项的字母写在答卷相应题目的答题位置上。
若用答题卡答题，则把答题卡上对应题目所选的选项涂黑。
1．同种元素的粒子尺度由小到大排列的是
A．原子核、质子、电子 B．质子、原子核、原子
C．质子、原子核、中子 D．原子、原子核、质子
2．关于能源，下列说法正确的是
A．煤、石油属于可再生能源 B．天然气属于可再生能源
C．太阳能属于不可再生能源 D．核能属于不可再生能源
3．在真空中传播的电磁波具有相同的
A．波速 B．波长 C．频率 D．能量
4．近年来，我国城市建设和发展越来越注重以人为本．如城区汽车禁鸣、主干道
路面铺设沥青、住宅区道路两旁安装隔音板等．这些措施的共同点是
A．绿化居住环境 B．缓解“热岛效应”
C．降低噪声污染 D．减少大气污染
5．如图1(a)所示，木块与小车一起向右做匀速直线运动，某时刻观察到如图
l(b)所示的现象．由此可判断
A．小车突然加速运动
B．小车突然减速运动
C．小车保持匀速运动
D．小车可能做加速、也可能做减速运动
6．一个杯子放在水平桌面处于静止状态．下列各
对力中，属于平衡力的是
A．桌子受到的重力和杯子对桌面的压力
B．桌子受到的重力和桌面对杯子的支持力
C．杯子受到的重力和杯子对桌面的压力
D．杯子受到的重力和桌面对杯子的支持力
7．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要
有一个门没关好(相当于一个开关断开)，该指示灯就会发光。图2所示的模似电
路图符合要求的是二、填空题(本大题7小题，每小题3分，共21分)请把下列各题的正确答案填写
在答卷相应题目的答题位置上。
8．一个密度为0.5×103 kg／m3、边长为0.2m的实心正方体放置在水平地面上，
该物体的质量是 kg，它对地面的压力大小是 N，对地面的压强
是 Pa。(取g=10N／kg)
9．如图3所示，运动员射箭时用力将弓拉开，在放开箭的瞬间，弓的 能
转化为箭的 能，箭在空中向上飞行的过程中，箭的 能增大。
10．如图4所示是研究“电磁铁磁性强弱”的实验电路图．开关的 可控
制磁性的有无；要改变通过电磁铁中的电流大小，可通过改变 实现；要
判断电磁铁的磁性强弱，可通过观察电磁铁吸引大头针的 来确定。
11．如图5所示是幻灯机的工作原理图．幻灯机的镜头相当于一个 镜．
为了使观众看到正立的像，幻灯片要 (填“顺着"或“倒着")插入架上．
用强光照射幻灯片，幻灯片上的画面在屏幕上形成 像(填“实”或“虚”)
12．已知水的比热容为4.2×103 J／(kg·℃)，l kg、20℃的水吸收了2.1×105J
的热量后，温度升高到 ℃．生活中我们经常看到司机往汽车发动机的水
箱里灌水，这是因为水的 大，所以在相同条件下水能带走较多的
，冷却效果好。
13．把重5 N、密度为0．9×103 kg／m3的实心物体投入水中．当物体静止时，物体
处于 状态(填“漂浮"、“悬浮”或“沉在水底")，物体所受的浮力是
N，物体排开的水重是 N。 (水的密度为1.0×103 kg／m3)
14．在某一温度下，两个电路元件甲和乙中的电流与电压的关
系如图6所示。由图可知，元件甲的电阻是 Ω，将元
件甲、乙并联后接在电压为 2V的电源两端，则流过元件甲的
电流是 A，流过元件乙的电流是 A。
三、作图题(共7分)
15．(1)如图7所示，物体静止在斜面上，画出它所受重力
和支持力的示意图。
(2)如图8所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜
成像特点，
画出入射光线SO的反射光线。
(3)将如图9所示电水壶的3条接线按照安全用电的原则对应连接到插头
上。四、实验题(本大题3小题，共l9分)
1 6．(7 分)(1)温度计是实验室常用的工具，它是根据液体的
原理制成的。 根据图l0所示测量液体温度的操作情况，提出使用温度计注意事
项中的两项：
① ；
② 。
(2)使用托盘天平前必要的操作有：A．将游码放在标尺左端的零刻度线处．B．
调节天平横梁右端的螺母，使横梁平衡．C．将天平放在水平台面上．以上操作的
合理顺序应为 (填字母代号)．
(3)一般家庭的卫生间都安装照明灯和换气扇．使用时，要求它们能各自独立
工作。按上述要求在虚线框内画出其电路图(换气扇用符号 表示)．
M
17(6分)小丽做“测量小灯泡电功率”的实验，如图11所示是实验所用到的
器材
(1)用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整
(2)完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压
表示数接近电源电压(3v) 出现故障的可能原因是 (填字母代号)
A．灯泡短路 B．灯泡断路 C．电压表短路 D．电流表断路
(3)排除电路故障后，灯泡正常发光时，电压表的示数是25V．电流表示数
如图l2所示，此时小灯泡的电功率是 w18(6分)如图l3所示是小明测量杠杆机械效率的实验情景(杠杆的重力忽略
不计)
(1)请在下表中把相关的数据填写完整
物体重 物体上升的弹簧测力计 弹簧测力计移动 有用功 总功 机械效率
G／N 高度h／cm 的示数F／N的竖直距离S／cm W ／J W ／J η／％
有 总
4 30
(2)为提高本实验中杠杆的机械效率，请提—条合理的建议：
。
五、计算题(本大题2小题，共l 3分)19．(6分)如图l4所示，小明在跑步机上锻炼身体．设他在跑步机上以5m／s
的速度匀速跑动30min，跑动的总动力为40N．
求：(1)他在这段时间内相当于跑了多少路程?
(2)他在这段时间内做了多少功?
(3)他做功的功率是多少?
20．(7分)如图l5所示的电路中，电源电压为3 V，电阻R 的阻值是10Ω，开
1
关闭合后，通过电阻R 的电流是0.5 A．
2
(1)请参考下面方框内的示例，自主设问并解答2个相关物理量(所求的量不
能与示例相同)．
(2)若通电时间为10s，求这段时间内电流所做的总电功．六、综合能力题(本大题3小题，共l9分)
21．(6分)夏天，小明到小丽家去玩，小丽从冰箱里拿出饮料倒人纸杯里请小
明喝．不一会，小明发现纸杯壁上有一些小水珠．
(1)纸杯壁上出现小水珠的现象属于哪种物态变化：
(2)请简单解释这个现象形成的原因。
(3)下面事例与(1)中属同种现象的是 ．(填字母代号)
A．加在饮料中的冰块化成水
B．夏天，揭开冰棒纸后看见冰棒冒“白汽”
C．寒冷的冬天，冰冻的衣服会变干
D．夏天的清晨，河面上会出现雾气
22．(7分)我们生活的空间存在着大气压，只是我们平时没有在意它的存在．
现提供下列器材：A．塑料吸盘两个 B．玻璃片一块 C．玻璃杯一个 D．带吸管
的纸盒饮料一盒E．水．请你选择所需器材，设计一个小实验来证明大气压的存在
(1)写出你所选用的器材，并简述你的实验方法及观察到的现象。
(2)请举出一个在生活中应用大气压的例子：
23．(6分)阅读下面短文
会发光的电磁翘翘板
小明制作了如图1 6(a)所示的电磁翘翘板参加学校的科技节活动．该电磁
翘翘板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外绕有金
属丝作为线圈，在线圈两端并联两只发光二极管(符号 )，其电路如图l 6(b)
所示．二极管具有单向导电性，电流只能从二极管的正极流入，负极流出．演示时
将塑料管上下翘动，磁铁便在线圈中左右移动，相当于线圈导体在磁场中做切割
磁感线运动，这时会看见两只发光二极管轮流发光．请回答下列问题：
(1)电磁翘翘板中发光二极管轮流发光是根据 原理工作的， 也
是根据这一原理工作的(填“电动机”或“发电机")．
(2)电磁翘翘板上下翘动时，为什么发光二极管会轮流发光?2009年广东省初中毕业生学业考试
物 理
说明：1．全卷共6页，满分为100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考
证号、姓名、试章号、座位号。用 2B 铅笔把对应该号码的标号涂黑。
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案
信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试
题上。
4．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题
目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；
不准使用铅笔和涂改液。不按以上要求作答的答案无效。
5．考生务必保持答题卡的整洁。考试结束时，将试卷和答题卡一并交回
一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项
中。只有一个是正确的。请把答题卡上对应题目所选的选项涂黑。
1.某种物质的物态变化过程如图1所示，该图象可以反映
A．蜡的熔化过程 B．蜡的凝固过程
c．海波的熔化过程 D.海波的凝固过程
2.
如
图2所示为北斗卫星导航系统示意图,该系统在传递信息过程中主要依靠
A．电磁波 B．超声波 c．次声波 D.光导纤维
3.在使用小提琴前，乐师常旋动琴弦轴以调节琴弦的松紧，俗称“定弦”这主要
是为了改变声音的
A.响度 B.音调 c．音色 D．振幅
4.关于物体的惯性，下列说法正确的是
A．物体只有运动时才具有惯性 B．物体只有静止时才具有惯性
c．物体只有受力作用时才具有惯性 D.惯性是物体的一种属性
5.如图3所示的电路，闭合开关S 和S 后，下列分析
1 2
正确的是
A．小灯泡亮、电铃响B．小灯泡亮、电铃不响
c．小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响
6.小明在一支铅笔的下端粘上一块橡皮泥，将它分别置于甲、乙两杯液体中
观察到铅笔静止时的情形如图 4 所示下列说法正确的是
A．甲杯液体的密度较大
B．乙杯液体的密度较大
c 铅笔在甲杯液体中受到的浮力较大
D．铅笔在乙杯液体中受到的浮力较大
7．2008 年 9 月 27 日 16 时 43 分，航天员翟志
刚随“神七”载人飞船一起以 78km／s 的速度
绕地球高速运动，并实施出舱活动(如图 5) 他在舱外活动时间为
19min35s，这意味着在这段时间内，他在太空行
走了 9165km，这一距离所选取的参照物是
A．“神七”载人飞船 B.太阳
c．地球 D.月亮
二、填空题(本大题7小题，每小题3分，共21分)
8．原子是由原子核和核外 组成；原子核是由 和 组成。
9．跳高运动员从地面向上跳起的过程中， 转化为 苹果从树上落
下过程中， 增大 (均选填：“动能”或“重力势能”)
10．就导电性能来说，金属的导电性能一般比非金属 （ 选填“强或弱）；
有些元素如硅、锗等的导电性能介于金属和非金属之间，常称作 。某些
物质在温度极低时，电阻会变成零，这就是 现象。
11、搓手能使手的温度升高，这是用 的方法使手的内能增加；使用电
热水器给水加热，这是用 的方式使水的内能增加，把质量为2Kg，初温
是300C的水加热到800C，这些水吸收的热量是 J，（水的比热容是4.2
103J/（Kg0C）
12、某瓶氧气的密度是5Kg/m3，给人供氧用去了氧气质量的一半，则瓶内剩余
氧气的密度是 ；容积是10L的瓶子装满了煤油，已知煤油的密度是0.8
103Kg/m3，则瓶内煤油的质量是 ，将煤油倒去4Kg后，瓶内剩余煤油的
密度是 。
13、有些跑车在车尾安装了一种“气流偏导器”，
如图6所示，由于“气流偏导器”上表面平直，
下表面呈弧形凸起，当跑车高速行驶时，流过它
上方的空气速度比下方空气速度 （选填
“大或小”），此时，上方空气压强比下方空气压
强 （ 选填“大或小”），这样，“气流偏导
器”受到一个向 （选填“上或下”）的压
力差，从而使车轮抓紧地面。
14、如图7所示，一平底圆柱状杯子放在水平桌面上，杯子的底面积是60cm2．
杯子装上8cm高的水后，杯子和水的总质量是0.6 kg则杯子对桌面的压力大小是 N，杯子对桌面的压强是 Pa；水对杯底产
生的压强是 Pa(杯壁的厚度忽略不汁，水的密度是1 0 xlO3kg／m3，g取
lON／kg)
三、作图题(共7分)
15(1)请将如图8所示元件，连接成符合安全用电要求的家庭电路
(2) 如图9所
示， A0表示从
空 气斜射向
玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线
图 9 图10
(3)如图10所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在0点，请在
图中画出其对应的动力臂L
四、实验题(本大题3小题，共19分)
16(6 分)如图 11 中，寒暑表的读数是 ℃，小球的直径是 mm，天
平上物体的质量是 g
图11
17(7分)某实验小组的同学在探究欧姆定律时，采用了如图12所示的电路图
实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω，电源电压是3V，滑动变阻器
的阻值范围是O～15Ω
图12
(1)他们在探究某一因素变化对电流 的影响时，
采用控制变量法实验分两步进行：
①保持电阻不变，探究电流与 的关系；
②保持电压不变，探究电流与 的关系(2)实验中，电流表的量程应选 A，电压表的量程应选 V；某
次实验中，若电流表的示数是O.3A，电压表的示数是l.5V，请根据你前面选择的
量程，在图13中分别画出两表指针的位置
(3)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下
一步的操作是：调节滑动变阻器的滑片，保持 不变.
18(6分)如图14所示为一种手摇升降晾衣架示意图它由4个定滑轮和两个动
滑轮组成，绳子的尾端绕在一个固定在墙壁的旋轮上，旋转摇柄可以使晾衣架
升降假设在升降过程中衣架横梁保持水平，请回答下列问题：
(1)假设衣服和晾衣架(含动滑轮)等
的总重是 50N，则静止时绳子拉力是
N；(各种摩擦力忽略不计)
(2)要使衣架横梁上升 1m，则绕进旋
轮上的绳子长度是 m；
(3)通过增加滑轮，可以使此装置更省
力，请你在答卷上画出正确的绕线方法。
五、计算题(本大题 2 小题，共 14 分)
19．(7分)磁悬浮列车是一种新型交通工具，如图15 所示，列车受到磁力作用
而浮起，使列车与轨道间的摩擦力减小到零，上海磁悬浮列车线路长是30km，
单向运行时间440s。
(1)求列车单向运行的平均速度是
多少，
(2)假设一节车厢总质量是20t，磁悬
浮列车行驶时，强大的磁力使车厢匀速上
升10mm，求上升过程中磁力对该车厢做
的功是多少?(g取 10N／kg)
20．（7分）家庭电路的电压是220V，某空调器处于投冷状态时的功率P1是
2.2Kw,送风状态时的功率P2是0.22Kw，它们是交替运行的，现测得此空调器在
某时段内的电功率随时间变化的关系如图16所示。
（1）空调器在前5min 内处于什么状态?此时通过它的电流是多少?
(2)在1h内，空调器将消耗的电能是多少度?六、综合能力题(本大题3小题，共18分)
2l(6 分)在“凸透镜成像规
律”实验中，小华同学进行了如 物距 焦距f／ 像距v/
实验序号
下两个探究： u/cm cm cm
（1）为研究像距与焦距的关系， 1 8 17
他选用焦距不同的三个凸透镜 15 2 10 30
进行实验，实验数据记录如右 3 12 60
表
①分析表中数据可知，保持物距不变时，焦距越大，则像距越 (选
填：“大”或“小”)；
(2)小华用若干个发光二极管组成形状如“E”的发光物体，如图17(甲)所示
将发光物体、凸透镜和光屏依次组装到光具座上并调整好，在光屏上成的像如图
17(乙)所示如果只将“E'，换成“R”，并在同一位置观察，光屏上成的像应是图
17(丙)中的 ( 填数字序号)
22(7分)为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台
简易电动机(如图18) 他用回形针做成两个支架，分别与电池的两极相连用
漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮
另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，
用于轻推一下线圈，线圈就会不停地转动起来
(1)要想改变线圈的转动方向，小明可采用的措是： 、 ；
(写出两点)
(2)开关闭合后，如果电动机不转，可能的原因是： 、
(写出两点)
3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是
，并在虚线框内画出实验电路图 (电动机用符号 m 表示)
23(5分)阅读下面的短文
热管
如图 19 是青藏铁路通过“千年冻土”区的照片，照片中插在路基两
旁的一排碗口粗细的是热管(还有一部分埋在路基下面)这是为了解决
“冻土”区路基在温度过高时会变得松软不牢固，采取的其中一种方法.
热管是一根两端封闭的垒属管(如图 20 是管内物质物态变化的示意
图)，管内克有客易汽化的液体上方一端处在温度较低的地方，下方一端处在温度较高的地方，当它的下方一端受热时，里面的液体会吸热而汽化，蒸
气跑到温度低的上方一端时放热而液化液化后的液体通过重力作用(或其
它途径)叉回到受热的下方一端，如此循环往复．热管就相当于一个天然
“制冷机”
图19 图20
请回答下列问题：
(1)热管里面发生的物态变化是 和
(2)当热管“制冷”时，上方一端的温度 下方一端的温度此时，热管把
从高温处吸收的 “搬到”低温处放出.当上方的温度和下方的温度相同
时，热管 (横线内选填以下其中一个数字序号：①停止“制冷” ②开
始“制冷’’ ③热量④温度⑤高于⑥低于)
2010年广东中考物理试题及答案
一、单项选择题（本大题7小题，每题3分，共21分）在每小题列出的四个选项中，
只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。
1、以下选项中质量最接近50g的是（ ）
A、一个乒乓球 B、一只母鸡
C、一只鸡蛋 D、一张课桌
2、5月31日是“世界无烟日”，很多公共场所贴了如图1
所示的标志，这主要是考虑到在空气不流通的房间里，只
要有一个人吸烟，整个房间就会充满烟味，这是因为（
）
A、物质是分子组成的 B、分子间有引力
C、分子间有斥力 D、分子在不停地运动
图1
3、如图2所示的现象中，属于光的折射现象的是（ ）
图24、据有关资料报道：目前全球海水淡化日产量约为3500万产方米，其中80%用于
饮用水，解决了1亿多人的用水问题。现在所用的海水淡化的方法有很多种，其
中一种是蒸馏法，即将海水中的水蒸发而把盐留下，再将水蒸气冷凝为液态的淡
水。以上过程涉及到关于水的物态变化有（ ）
A、汽化 凝固 B、汽化 液化 C、液化 凝华 D、升华 凝华
5、如图3所示的实验装置，可以用来（ ）
A、研究感应电流的方向与磁场方向的关系
B、研究发电机的工作原理
C、研究通电导体在磁场中所受的力与什么因素有
关
D、研究电磁铁的磁性与什么因素有关
6、某建筑工地要将同一个箱子从地面搬上二楼，如果分别采用如图4所示的两种
方式搬运，F1和F2做功的情况，以下判断正
确的是（ ）
A、两种方式机械效率一定相等
B、两种方式功率一定相等
C、两种方式所做的总功一定相等
D、两种方式所做的有用功一定相等
7、如图5所示，电源电压保持不变，当变阻器
滑片P滑到A端时，闭合开关S1和S2，灯泡 L
恰好正常发光，以下说法正确的是（ ）
A、滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B、滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C、滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D、滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
二、填空题（本大题7小题，每小题3分，共21分）
8、在铝、铜、硅、塑料等材料中，属于绝缘体的是＿＿＿
图5
＿＿＿；20世纪初，科学家发现，铝在－271.76℃以下
时，电阻就变成了＿＿＿＿＿＿，这种现象称为超导现
象；纳米（nm）是＿＿＿＿＿＿单位。
9、如图6所示，甲是体温计，乙是实验室用温度计，它们都是利用液体＿＿＿＿
＿＿＿＿＿＿＿＿的性质制成的。可用来测沸水温度的是＿＿＿＿＿＿；体温计
可以离开被测物体来读数，是因为体温计上有个＿＿＿＿＿＿。
10、改变内能有不同的 图6 方 式 ， 图 7
图7（甲）是在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下
活塞时，可看见筒内棉花燃烧起来。这是通过＿＿＿＿＿＿方式使玻璃筒内的空
气＿＿＿＿＿＿增加，温度升高，达到棉花的燃点，使棉花燃烧。图7（乙）是通过
＿＿＿＿＿＿方式把试管里的水加热至沸腾。
11如图8是一个简易的发电装置示意图，当让导线 AB向右运动时，电流表指针
向左偏转；将AB改为向左运动时，电流有指针将会向＿＿＿＿＿＿偏转；实验结
果表明感应电流的方向与导线切割磁感线的＿＿＿＿＿＿有关，如果导线左右往
复运动，电路中产生的是＿＿＿＿＿＿。
12、如图9所示是太阳能LED照明路灯。它主要由太
阳能电池板、LED灯头等部分构成。LED是一种发光二
极管，通过电流能够发光，可以把电能直接转化成＿
＿＿＿＿＿能。太阳能是＿＿＿＿＿＿能源（填“一
次”或“二次”）、清洁无污染，它是在太阳内部，氢
原子核发生 （填“裂变”或“聚变”），释放
出的核能。
13、甲、乙、丙三辆小车同时、同地向同一方向运动，
它们运动的图像如图10所示，由图像可知：运动速度 图8
相同的小车是＿＿＿＿＿＿和＿＿＿＿＿＿；经过
5s，跑在最前面的小车是＿＿＿＿＿＿。
图9
14、图11是关于电阻A、B图的1I0－U图像。由图可知，
电阻值较大的电阻是＿＿＿＿＿＿Ω。若将A、B两
电阻 并联后接在电压为 2V 的电源两端，则并联
电路干路中的电流是＿＿＿＿＿＿A，此时电路总
电阻值是＿＿＿＿＿＿Ω。
三、作图题（共7分）
图11
15．（1）在虚线框内画出图12所示的实物图的电路
图
图12（2）如图13所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力
的绕线。
（3）如图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出
她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
四、实验题（本大题3小题，共20分）
16、（6分）（1）如图15所示，金属块所受的浮力
图13
为＿＿＿＿＿＿N，金属块的质量是＿＿＿＿＿
图14
＿Kg，金属块的体积是＿＿＿＿＿＿m3。
（2）在“探究凸透镜成像规律”时，所用的凸透
镜的焦距为10cm。
①现将凸透镜、蜡烛和光屏放在如图16所示的光
具座上进行实验。若图中C位置上放置光屏，则B
位置上应放置＿＿＿＿＿＿。
②如图16所示，，现要在光屏上成缩小的像，蜡
烛应向＿＿＿＿＿＿移动，光屏应向＿＿＿＿＿
移动。（填“左”或“右”）
17 ．
（7分）在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小
灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图17中的实物电路连接完整。
（2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到
某一点时，电流表示数（如图18甲所示）为＿＿＿＿＿＿A，电压表示数（如图18
乙所示）为＿＿＿＿＿＿V。若他想测量小灯泡的额定功率，应将图17中变阻器
滑片P向＿＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。
（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器
滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的
原因是＿＿＿＿＿＿。18．（7分）在探究“滑动摩擦力的大小与哪些因素有关”的实验中。
（1）小明的三次实验情况分别如图19中的甲、乙、丙所示。实验时，用弹簧测力计
拉木块在水平木板（或毛巾）上做匀速直线运动，根据＿＿＿＿＿＿知识可知，这
时滑动摩擦力的大小等于弹簧测力计的示数。
（2）小明在探究“滑动摩擦力的大小与压力的关系”时，利用图19中甲、乙两组
数据比较得出：“压力越大，滑动摩擦力就越大”的结论。你认为他这样对比这
两组数据就得出这样的结论对吗？＿＿＿＿＿＿。你的理由是：＿＿＿＿＿＿＿
＿＿＿＿。
（3）请你根据小明这三次实验情况设计一个实验数据记录表格。
（4）从图中甲、丙两组数据比较，你能得出的结论是：＿＿＿＿＿＿＿＿＿＿。
五、计算题（本大题2小题，共13分）
19．（6分）如图20所示是中国女子冰壶队参加2010年冬奥会时的一个情景。冰
壶由花岗岩凿磨而成，质量约为19Kg，与冰道接触的底面积约为0.02m2，冰壶的
体积约为8X10－3m3。（g取10N/Kg）
求：（1）冰壶的密度
（2）冰壶对水平冰道的压强。
图2020．（7分）小明学习了电功率的知识后，想利用家里的
电能表（如图21）和手表，测出一些家用电器的有关数
据。
（1）当家里只有一台电冰箱在正常工作时，他测出电能
表1分钟转了3圈，求电冰箱在这段时间消耗的电能是
多少焦耳？
（2）当电冰箱和电热水壶同时工作时，他测出电能表1
分钟转33圈，求此时电热水壶的电功率是多少瓦？
（3）如果用此电热水壶把1Kg的水由20℃加热至沸腾
需要的时间是多少秒？[不考虑热量的损失，气压为一
个标准大气压，水的比热容为4.2X103J/(Kg℃)]
六、综合能力题（本大题3小题，共18分）
21．（6分）如图22所示实验器材，请利用其中一种或多种器材，分别完成一个指
定实验和另外设计一个力学实验。
根据示例的要求，将表格中的空
白填写完整。
选用的器材 实验内容 操作方法 发生现象
示例：锥子、 探究：压力的作用效 分别用锥子的两 用锥子尖压橡皮
橡皮泥 果与什么因素有关 端用相同的力压 泥时，凹陷明显
橡皮泥小石块、一张 探究：物体是否具有
白纸 惯性
22．（6分）如图23所示是沐浴用的即热式电热水器。由于即热式电热水器水流过
即热，无需像储水式电热水器那样先将水加热至一定温度时方可使用，减少散热
造成的能量损失。所以它具有体积小、节能的优点。
（1）某品牌沐浴用的即热式电热水器的加热器分别由四条阻值为R1、R2、R3、R4
（R1＜R2＜R3＝R4）的电热丝通过多个档位控制，得到多种不同的连接方式，但每
种连接方式最多只有2条电热丝参与连接。现选取其中的四种连接如图24所示，
在这四种连接中，加热功率最大的是＿＿＿＿＿＿（只填序号）；若要得到比图24
中四种连接方式更小的加热功率，你认为可以采取怎样的连接方式：＿＿＿＿＿
＿。
（2）在家庭电路中，所选导线的横截面积应与
家用电器的总功率相适应，以确保用电安全。
右表是几种常见铜导线的安全载流量（即长
时间通电的最大安全电流）。小明家现要安装
一台最大额定功率为8.5kW的即热式电热水
器，该用电器正常工作时的最大电流是＿＿
＿＿＿＿A（结果保留一位小数），至少应选横
截面积为＿＿＿＿＿＿mm2的专用导线与之
配套产。
23．（6分）阅读下面的短文
潜艇的“耳目”――――声呐
潜艇最大的特点是它的隐蔽性，作战时需要长
时间在水下潜航，这就决定它不能浮出水面使用雷
达观察，而只能依靠声呐进行探测，所以声呐在潜
艇上的重要性更为突出，被称为潜艇的“耳目”。
声呐是利用水中声波对水下目标进行探测、定
位和通信的电子设备，是水声学中应用广泛的一种
重要装置。
声呐能够向水中发射声波，声波的频率大多在
10kHz~30kHz之间，由于这种声波的频率较高，可以
形成较指向性。声波在水中传播时，如果遇到潜艇、
水雷、鱼群等目标，就会被反射回来，反射回来的声
波被声呐接收，根据声信号往返时间可以确定目标
的距离。
声呐发出声波碰到的目标如果是运动的，反射回来的声波（下称“回声”）
的音调就会有所变化，它的变化规律是：如果回声的音调变高，说明目标正向声
呐靠拢；如果回声的音调变低，说明目标远离声呐。
请回答以下问题：
（1）人耳能够听到声呐发出的声波的频率范围是______kHz到______kHz。（2）①如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回
来的信号，且信号频率不变，潜艇B与潜艇A的距离s1是＿＿＿＿＿＿。（设声波
在海水中传播速度为1500m/s）
②停在海水中的潜艇A继续监控潜艇B，突然接到潜艇B反射回来的声波频率是
变低的，且测出潜艇B的速度是20m/s，方向始终在潜艇A、B的连线上，经一分钟
后潜艇B与潜艇A的距离s2为＿＿＿＿＿＿。
（3）在月球上能否用声呐技术来测量物体间的距离？为什么？
2011年广东省初中毕业生学考试
物 理
一、单项选择题（本大题7小题，每小题4分，共28分）在每小题列出的四个选项
中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。
1．坐在高速行驶火车上的乘客，我们说他静止是以下列哪个物体为参照物
的( )
A．火车车厢 B．铁轨
C．迎面开来的火车 D．车厢里走动的乘务员
2．关于惯性，下列说法中正确的是( )
A．静止的物体没有惯性 B．运动物体的惯性比静止时大
C．航天员在空间站中失去惯性 D．物体在任何情况下都有惯性
3．如图1所示，要使灯泡L 和L 组成并联电路，应( )
1 2
A．只闭合S
2
B．只闭合S
3
C．只闭合S 和S
1 3
D．只闭合S 和S
2 3
4．如图2所示的光路图中，能正确表示光从空气射人水 中
时发生的反射和折射现象是( )
5．以下四个措施中：①马路旁的房子的窗户采用双层玻璃；②城市禁止机动
车鸣喇叭；③马路两旁植树；④高架道路两侧设隔音板墙。对控制噪音污染有作
用的是( )
A．①② B．②④ C．①②④ D．①②③④
6．关于静止在水平地面上的物体，以下叙述中的两个力属于一对平衡力的是
( )
A．地球对物体的吸引力与物体对地球的吸引力
B．地面对物体的支持力与物体的重力
C．物体对地面的压力与地面对物体的支持力
D．物体对地面的压力与物体的重力7．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动
时，则( )
A．通过灯L的电流变小，变阻器两端的电压变小
B．通过灯L的电流变大，变阻器两端的电压变大
C．灯L两端的电压变小，通过变阻器的电流变小
D．灯L两端的电压变大，通过变阻器的电流变小
二、填空题（本大题7小题，每空1分，共21分）
8．硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力__ __(选填
“强”或“弱”)。某些物质在温度很低时，电阻变为__ __，这就是超导现
象。如果能制造出常温下的超导体，它可以在下列哪些情境得到应用___ _(选
填序号)。
①用作电吹风的电热丝 ②用作白炽灯的灯丝 ③用作输电线缆
9．目前释放核能的方式有两种：一是使原子核裂变，二是使原子核__
__。1938年，科学家首次用__ __(选填“电子”、“中子”或“质子”)
轰击比较大的原子核，使其发生裂变，变成两个中等大小的原子核，同时释放出
巨大的能量。1kg铀全部裂变释放的能量超过2000t煤完全燃烧时释放的能量。
如果煤的热值为3×109J/kg，那么1kg铀全部裂变释放的能量至少为____
J。
10．某种物质在熔化过程中温度随时间变化的图
象如图4所示，这种物质是 （ 选填“晶体”或
“非晶体”)，该物质的熔点是 ℃，熔化的
时间是 min。
11．在水平地面上，工人用100N的水平推力推动
重150N的箱子，4s内前进了6m，在这个过程中，木箱
所受重力对木箱做功为 J；工人对木箱做功为
J；箱子运动的平均速度为 m/s。
12．如图5所示，密度为ρ的液体中有体积均为V的A、B、C三个实心物体，C
正在向上运动，B静止，C正在向下运动。此刻它们受到的浮力分别为F 、F 、F ，三
A B C
者的大小关系是 ，请写出B物体所受的浮力
表达式F = ，B物体的密度为 。
B
13．如图6所示是人眼球的成像原理图，晶状体相当于一个凸透镜，视网膜相
当于光屏。则：当物体在很远的地方时，物体成像在视网膜上。当物体靠近人眼时
若晶状体的焦距不变，则它的像将会落在视网膜__ __(选填“前”、“上”
或“后”)而导致看不清物体，但实际上，人眼在由远到近地观察物体时，晶状体
的焦距会__ __(选填“变大”、“不变”或“变小”)，所以人们还是
能清晰地观察到物体。下列哪种光学仪器成像原理与人眼球成像原理一样?
(选填序号)
①照相机 ②放大镜 ③投影仪 ④潜望镜
14．如图7所示的电路中，R 的阻值为3Ω。闭
2
合开关之后，电压表的示数为6Ⅴ，电流表的示数为1A，则R = Ω，电源的电压为 Ⅴ；如果断开开关，电压表的读数是
1
Ⅴ。
三、作图题（共7分）
15．(1)画出如图8所示小球所受重力的示意图。
(2)完成如图9所示透镜的光路图。
(3)如图10所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；②三孔插座单独接入。
四、实验题（本大题3小题，共24分）
16．（7分）（1）如图11所示，用温度计测量液体的温度，下列哪种操作是正确
的__ __，测出的读数如图12所示，则液体温度为 ℃。
(2)①如图13所示，秒表的读数为_ ___s。
②如图14所示，物体的长度为___ _cm。
(3)请你用笔画线代替导线，将如图15所示的实物电路连接完整，使之能完
成“用伏安
法测小灯泡的电阻”的实验。
17．(8分)学习密度知识后，刘明同学用实验测量某品牌酸奶的密度：
(1)调节天平横梁平衡时，指针偏向分度盘中央红线的右侧，此时应向____(选填“左”
或“右”)移动平衡螺母，才能使天平平衡。
(2)如图16所示甲、乙、丙图是他按顺序进行实验的示意图；依据图中的数
据填人下表
的空格中。
(3)在以上实验中，烧杯内壁会残留部分酸奶而导致实验结果__ __(选
填“偏大”或“偏小”)，如何做才能避免由此产生的实验误差?
。
18．(9分)在“探究感应电流的产生”的实验中。小颖同学的四次实验情况
分别如图17所示。
（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感
应电流。”你认
为他的说法对吗?_ ___，图__ __可支持你的结论。
（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。
A．根据图甲和图乙的实验现象可以得出结论：
。
B．根据图乙和图丁的实验现象可以得出结论：
。
(3)从能量的角度来分析，感应电流的产生过程是___ ___能转化为电能。
五．计算题（本大题2小题，共16分）
19．（7分）用如图18所示的滑轮组在20s内将重600N的物体从
地面竖直提高4m，所用拉力是250N。在这个过程中，求：
（1）有用功是多少？
（2）拉力的功率是多少?
（3）滑轮组机械效率是多少?20． (9分)如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有
“2.5Ⅴ 0.25A”字样。当滑动变阻器的滑片P从最右端移到a点时，小灯泡正
常发光；再移动滑片到某点b时，电压表的读数如图19乙所示(电源电压和小灯
泡的电阻保持不变)．
请回答：
（1）当滑片P移到b点时，电压表的读数为__ __V。小灯泡的电阻为
Ω。b点在a点的__ ____边(选填“左”或“右”)。
(2)滑片在b处时，求滑动变阻器接人电路的阻值是多少?
(3)滑片在b处时，求滑动变阻器消耗的功率是多少?
六.综合能力题（本大题3小题，共24分）
21．(7分)在探究“压力的作用效果与哪些因素有关”实验中，小邹同学用一块
海绵和两块规格相同的长方体砖块做了如图20所示的一系列实验，请仔细观察，
并分析回答下列问题：(1)压力的作用效果的大小是通过比较海绵的 程度来
确定。
(2)分析比较图⒛乙和丙的实验现象，可以得出结论：
。
(3)分析比较图 的实验现象，可得出结论：当受力面积相同
时，压力越大，压力的作用效果越显著．
(4)进一步综合分析图⒛甲、乙、丙和丁的实验现象，并归纳得出结论 ：
。
22．(8分)阅读下面的短文，回答问题。
太阳能热水器
太阳能热水器能利用太阳能把水从低温加热到高温，以满足人们日常生活的
需要。它具有安全、节能、环保等优，点。
如图21所示，太阳能热水器主要由两部分构成：一部分是由许多根玻璃吸热
管组成的集热器，每根玻璃吸热管由双层玻璃管组成，双层玻璃管之间是真空。
如图”所示是玻璃吸热管的工作原理图，它的结构与保温瓶的玻璃内胆相似，只
是在玻璃吸热管的内表面涂了一层黑色的吸热材料；另一部分是保温储水箱，保
温储水箱下部与玻璃吸热管相通。
玻璃吸热管工作原理如图”所示：当太阳光入射到黑色的吸热层上时，黑色
吸热层能把太阳能更有效地转化为热能，将管内的水加热。向光一侧的水被加热
后体积增大、密度变小而向上运动；背光一侧的水由于温度较低、密度较大而向
下运动，形成冷热水循环，最终整箱水都升高至一定的温度。玻璃吸热管具有吸
热保温作用。
请回答以下问题：
(1)玻璃吸热管内向光一侧的水吸热后体积增大、密度变小，所受到的浮力
重力。
(2)能否将黑色的吸热材料涂在玻璃吸热管的外表面上?简单说明理由。
。
(3)将质量为100kg的初温为20℃的水加热到60℃，求这些水需要吸收多少
热量?[水的比热容是4.2×103J/(kg・℃)]
(4)某品牌太阳能热水器集热器面积为S=2m2，热效率为η=40%(即热水器能
将照射到玻璃吸热管上的太阳能的40%转化为水的热能)，该地点太阳能辐射到
地面的平均功率为P=1.4×103W/m2(即平均每平方米每秒钟太阳辐射能为
1.4×103J)。在第(3)小题中水吸收的热量由该热水器提供，求需要加热多少小时20．(9分)用学过的物理知识，仿照示例中的形式，将下表中的空格填写完整。
现象或情景 现象形成解释
示例：夏天，从冰箱中拿出的瓶装矿 矿泉水瓶附近的空气中的水蒸气遇冷液
泉水，过一会儿瓶的外壁会附着一层 化成小水珠
小水珠
在潮湿的天气，当打开电冰箱门时有
“白气”冒出
水杯中的热水冒出“白气”
用久的日光灯管两头会“变黑”2012年广东省初中毕业生学业考试
物 理
一．单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项
中。只有一个是正确的。请把答题卡上对应题目所选的选项涂黑。
1．以下微观粒子按空间尺度由大到小排序正确的是
A．质子 原子核 原子 B．原子 原子核 质子
C．原子核 质子 原子 D．原子 质子 原子核
2．一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是
A．质量 B．温度 C．内能 D．密度
3．图1中的四个实例，目的是为了减小摩擦的是
4．图2中小磁针的指向正确的是
5．在同一架钢琴上，弹奏C调“3(mi)”和“1(dou)”这两个音，以下说法
正确的是
A．音色一定不同 B．音调一定不同
C．响度一定不同 D．音调、音色和响度都不同6．2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家。石墨烯由
一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过
⒛00℃，它具有优良的导电性和导热性等属性。可以预见，石墨烯未来的应用将
相当广阔。根据石墨烯的属性，你认为石墨烯不能用来制成
A．隧道掘进机的钻头 B．炒菜锅
C．高压输电线 D．家用保险丝
7．广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照
射装在白色瓷盘中的红色苹果及黄色香蕉。站在旁边的摄影师将看到
A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色
B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色
C．苹果呈黑色，瓷盘呈红色，香蕉呈红色
D．苹果呈红色，瓷盘呈红色，香蕉呈黑色
二、填空题(本大题7小题，每空1分，共21分)
8．电磁波在真空中的传播速度是3×108 (填单位)；电磁波的波长
越长其频率就越 ；电磁波 (选填“能”或“不能”)在空气中传
播。
9．图3是固定在水平桌面上的圆弧轨道，将一小球
由轨道的P点自由释放，滚动到Q点。在此过程中，动能
先变 后变 ，重力势能 。
10．如图4是探究电磁感应现象的实验装置。保持U
形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此
时灵敏电流表的指针 ；若金属棒ab水平向左运动，此时灵敏电流表的
指针 。如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动
时，灵敏电流表的指针 。（均选填“偏转”或“不偏转”）
11．如图5的装置可用来定性研究 定律。将电阻R 与R (R >R )串
甲 乙 甲 乙
联在电路中是为了使时间和 相同，通过温度计示数的变化可以比较
的多少。
12．某实心正立方体金属块的质量是m，边长是a，则金
属块的密度ρ= (用m、a表示)。取6个这样的金属块，
分别以图6的甲、乙两种方式放置在水平地面上，则甲、乙
两种方式放置的金属块对水平地面的压力之比F ：F =
甲 乙
，压强之比P ：P = 。
甲 乙
13．某托盘天平的全部砝码及标尺如图 7，此天平的称量(即称量范围)是
g．若将此天平调节平衡后测一物体的质量，物体应放在 盘。当加人一定量
的砝码后，发现天平的指针偏向分度盘的左侧，再
加入最小的砝码，指针偏向分度盘的右侧，这时应
该 ，直至天平平衡。
14．有一种亮度可以调节的小台灯，其电路如
图8甲。电源电压为 24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡 L 的 电 流 跟 其
两端电压的关系如图 8乙。当灯
泡正常发光时，灯丝的 电 阻 为
Ω。调节滑动变阻器 R，使灯泡
的实际功率为 3.6W 时， 灯 泡 两 端
的电压是 Ⅴ，滑 动变阻器R
连入电路的阻值是 Ω。
三、作图题(共8分)
15．（1）画出图9中静止在水平桌面上的物体A所受重力及支持力的示意图
（2）如图10，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出
力F的力臂L。
（3）画出图11中人射光线AO的反射光线。
（4）根据图12中光的传播方向，在虚线框内画上凸透镜或凹透镜。
（5）声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道
两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪
端进人，灯泡都能接通电源发光。请按题意将图13的电路连接完整。
四、实验题(本大题3小题，共19分)
16．（6分）如图14用刻度尺测量一物体的宽度，该刻度尺的分度值是 ，
物体的宽度是 cm。
（2）如图15，电能表的示数为 度；在某段时间内转盘转过1000转，
表示此段时间内用了 度电。
（3）如图16的电压表，若选0~3Ⅴ的量程，读数为 Ⅴ；若选0~15Ⅴ的
量程，读数为 Ⅴ。17．（7分）如图17，底面积为80cm3的圆筒形容器内装有适量的水，
放在水平桌面上；底面积为60 cm2、高为12cm的实心圆柱形物体A用
细线拴好并悬挂在弹簧测力计下。小王要探究圆柱形物体A逐渐浸人
圆筒形容器内的水中时(水没有溢出容器)，弹簧测力计的示数F与圆
柱形物体A下表面离水面的距离h的关系。(不计细线重，g取10N/
kg)
（1）除图17中的器材外，还需要的测量工具是 。
（2）小王从圆柱体接触水面至接触容器底之前，分别记下九和F，
并将
测量的结果填写在下面的表格中。
①
依据表中数据，在图18的方格纸中画出F与h关系的图象。
②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增
大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的
示数F 。(均选填“增大”、“减小”或“不变”)
③从表格中可知：在做次序3的实验时，物体A受到的浮力为 N。
（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强
增加了 Pa。
18．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验
器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电
阻 (5Ω 、 10Ω 、 15Ω 、 20Ω) ， 两 只 滑 动 变 阻 器 ( 规 格 分 别 为
“20Ω2A”、“50Ω1A”)，导线若干。
（1）请根据图19甲的电路图用笔画线将图⒆乙实物图连接完整(注意电流表
的量程选择)。
（2）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压
表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向
(选填“E”或“F”)端移动，小李移动变阻器滑片 P 的目的是：
。
（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是
。 他 这 样 选 择 的 理 由 是 ：
。
五、计算题(本大题2小题，共13分)
19．（7分）图20，小王站在高3m、长6m的斜面上，将重200N
的木箱'沿斜面匀速从底端拉上顶端，拉力大小恒为120N，所花时
间是10s。求：
（1）木箱A沿斜面方向的运动速度。
（2）小王对木箱⒕做功的功率。

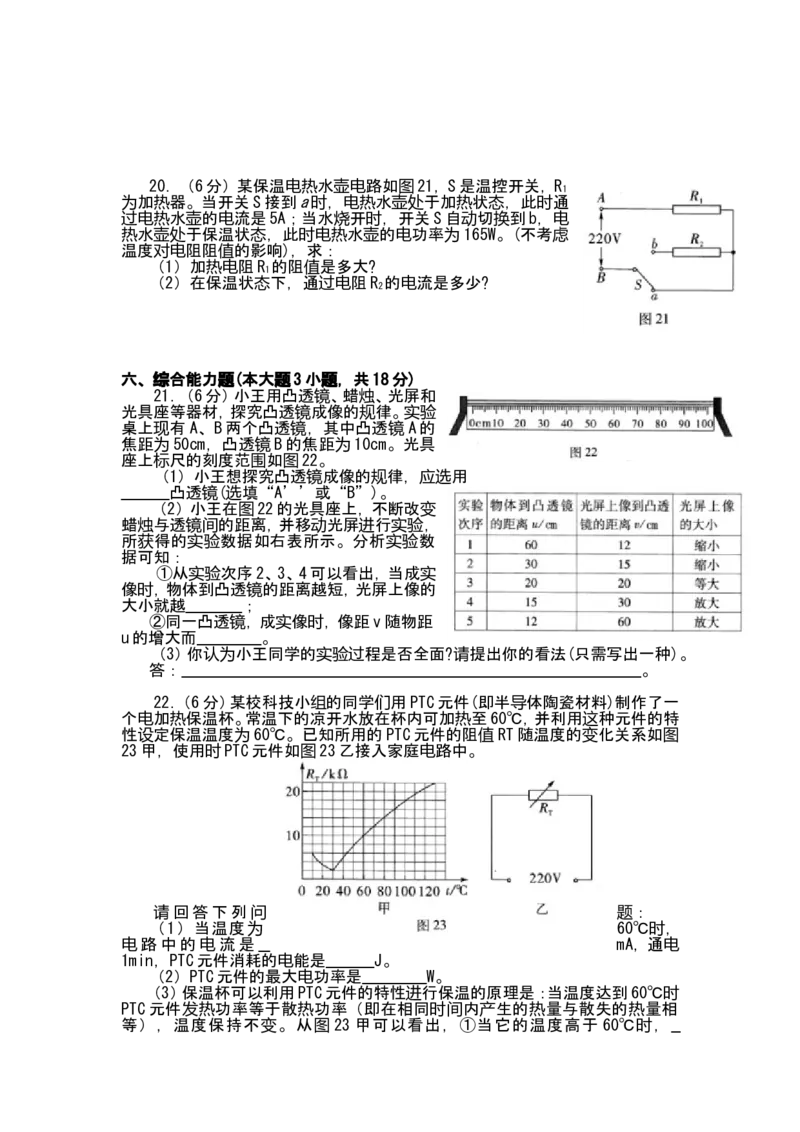

（3）斜面的机械效率。20．（6分）某保温电热水壶电路如图21，S是温控开关，R
1
为加热器。当开关S接到a时，电热水壶处于加热状态，此时通
过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电
热水壶处于保温状态，此时电热水壶的电功率为 165W。(不考虑
温度对电阻阻值的影响)，求：
（1）加热电阻R 的阻值是多大?
1
（2）在保温状态下，通过电阻R 的电流是多少?
2
六、综合能力题(本大题3小题，共18分)
21．（6分）小王用凸透镜、蜡烛、光屏和
光具座等器材，探究凸透镜成像的规律。实验
桌上现有A、B两个凸透镜，其中凸透镜A的
焦距为50cm，凸透镜B的焦距为10cm。光具
座上标尺的刻度范围如图22。
（1）小王想探究凸透镜成像的规律，应选用
凸透镜(选填“A’’或“B”)。
（2）小王在图22的光具座上，不断改变
蜡烛与透镜间的距离，并移动光屏进行实验，
所获得的实验数据如右表所示。分析实验数
据可知：
①从实验次序2、3、4可以看出，当成实
像时，物体到凸透镜的距离越短，光屏上像的
大小就越 ；
②同一凸透镜，成实像时，像距v随物距
u的增大而 。
（3）你认为小王同学的实验过程是否全面?请提出你的看法(只需写出一种)。
答： 。
22．（6分）某校科技小组的同学们用PTC元件(即半导体陶瓷材料)制作了一
个电加热保温杯。常温下的凉开水放在杯内可加热至60℃，并利用这种元件的特
性设定保温温度为60℃。已知所用的PTC元件的阻值RT随温度的变化关系如图
23甲，使用时PTC元件如图23乙接入家庭电路中。
请回答下列问 题：
（1）当温度为 60℃时，
电路中的电流是 mA，通电
1min，PTC元件消耗的电能是 J。
（2）PTC元件的最大电功率是 W。
（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时
PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相
等），温度保持不变。从图 23 甲可以看出，①当它的温度高于 60℃时，，温度下降；②当温度低于60℃时，
温度上升。因此保温杯中的水可以保持在60℃左右。
23．(6分)阅读下面的短文，回答问题。

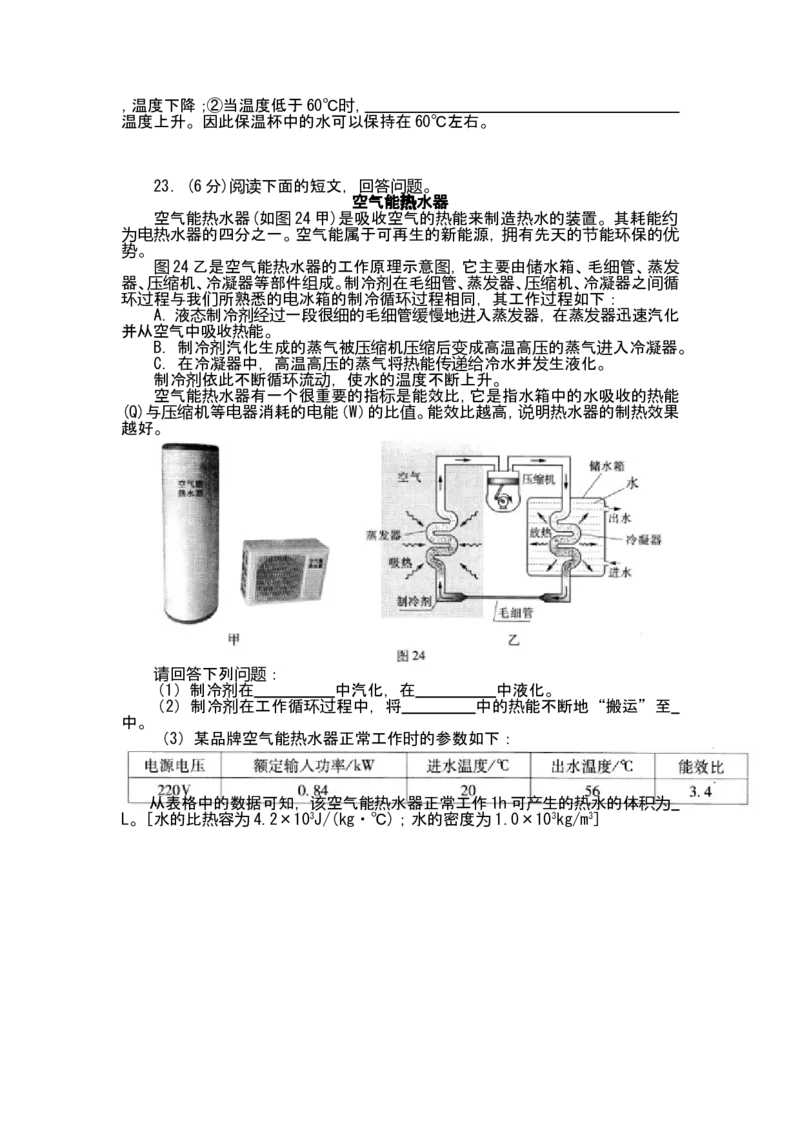

空气能热水器
空气能热水器(如图24甲)是吸收空气的热能来制造热水的装置。其耗能约
为电热水器的四分之一。空气能属于可再生的新能源，拥有先天的节能环保的优
势。
图24乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发
器、压缩机、冷凝器等部件组成。制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循
环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：
A．液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，在蒸发器迅速汽化
并从空气中吸收热能。
B．制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器。
C．在冷凝器中，高温高压的蒸气将热能传递给冷水并发生液化。
制冷剂依此不断循环流动，使水的温度不断上升。
空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能
(Q)与压缩机等电器消耗的电能（W）的比值。能效比越高，说明热水器的制热效果
越好。
请回答下列问题：
（1）制冷剂在 中汽化，在 中液化。
（2）制冷剂在工作循环过程中，将 中的热能不断地“搬运”至
中。
（3）某品牌空气能热水器正常工作时的参数如下：
从表格中的数据可知，该空气能热水器正常工作1h可产生的热水的体积为
L。[水的比热容为4.2×103J/(kg・℃)；水的密度为1.0×103kg/m3]2008 年广东省初中毕业生学业考试物理
参考答案：
一、1．B2．D3．A4．C5．B6．D7．B
二、8：4kg；40N；1000Pa。 9：弹性势；动；重力势。
10：通断；滑动变阻器接入阻值大小；多少(个数) 11：凸透镜；倒着；实。
12：70；比热容；热量。 13：漂浮；5；5 14：5；0.6；0.2
15：
16：(1)热胀冷缩；使用温度计时，液泡要浸没有被测液体中；视线要与液柱的上
表面保持相平。
(2)C；A；B
(3)
M
17.(1)
(2)B (3)7.5
18：(1)物体重 物体上升的 弹簧测力计 弹簧测力计移动 有用功 总功 机械效率
G／N 高度h／cm 的示数F／N 的竖直距离S／cm W ／J W ／J η／％
有 总
4 15 2.4 30 0. 6 0.72 85.7
(2)选择支点灵活的杠杆(合理则给分)
19：解：(1)由V=S/t 得：
S=vt=5m／s×30×60s=9000m=9km
(2)W=Fs=40N×9000m=360000J
(3)P=W/t=360000J/1800s=200w
答：(1)共跑了9km(2)人跑步时做功360000J(3)人跑步时的功率为200w.
20:
(1)求：U R
2 2
(1)解：因为R R 为并联，则U =U =3V；所以R =U /I =3V/0.5A=6Ω
1 2 2 1 2 2 2
答：R 两端的电压为3V，R 的阻值为6Ω。
2 2
(2)解：电路中电流所做的功为电路的总功率。则
I =U /R =3v/10Ω=0.3A，则I =I +I =0.3A+0.6A=0.9A
1 1 1 干 1 2
W =U I t=3V×0.9A×10s=27J
总 总 干
答：电路电流做的功为27J。
21：
(1)液化
(2)由于空气中的热的水蒸气遇到冷的纸杯壁放热液化成小水珠。
(3) BD
22．(1)A．塑料吸盘两个E．水．
将两个吸盘沾一下水，将它们正对并挤压在一起，然后用力将它们拉开，结果，用
很大的力也很难把它们拉开。
因为经过挤压，吸盘里的气体被挤出，几乎真空，没有气压。这说明它们是被大气
压压在一起的。
(2)医生用针筒抽药水。
23．(1)电磁感应；发电机。
(2)因为当磁铁向低处滑动时，磁铁串过闭合线圈，线圈相对在做切割磁感线运
动，产生感应电流，此时，电流通过两个二极管中的一个，故该二极管发亮；当另
一端低时，磁铁又向相反方向串过线圈，产生相反方向的电流，故另一个二极管
也会发亮。所以，二极管会轮流发光。2010 年广东省初中毕业生学业考试
物理试卷答案
一、单项选择题
1 C 2 D 3 A 4 B 5 C 6 D 7 B
二、填空题
8. 塑料 0 长度
9、热胀冷缩 乙 缩口
10 、 做功 内能 热传递
11、右 运动方向 方向变化的电流
12 光 一次 聚变
13、甲 丙 乙
14、10 0.6 3.3
三、作图题（共 7 分）
15、
四、实验题（本大题3小题，共20分）
16、（1）0.2 0.22 2X10－-5
（2）① 凸透镜 ② 左 左
17．
（1）如图
（2）0.2 2 B（3） 电压表测滑动变阻器两端的电压了（电压表与滑动
变阻器并联了）
18．（1）二力平衡
（2）不对 没有控制接触面的粗糙程度相同
（3）如表格
（4）当压力大小一定时，接触面越粗糙，摩擦力就越大五、计算题（本大题2小题，共13分）
19．（6分）
解、（1）密度为压力为
Ρ = m/v = 19kg /8×10－3m3= 2.375×103 kg / m3
压力为
F=G=mg=19kg ×10N/kg=190N
压强为
P = F/S =190N/0.02 m2 = 9500 Pa
答：略
20．（7分）解：（1）电冰箱消耗电能为
W =3r×1kWh/1500r=1/500kWh=7.2×103 J
冰
（2）共消耗电能为
W =33r×1kWh/1500r = 11/50kWh =7.92×104J
电热水壶消耗电能为
W = W － W =7.92×104J －7.2×103 J = 7. 2×10 4J
热 冰
t=1min=60s
电热水壶的电功率为
P= W / t =7. 2×10 4J/ 60s = 1200 W
热
(3)水吸收热量为
Q = c m (t － t ) = 4.2×103J/(Kg℃ ) ×1kg×(100℃ －
吸 0
20℃)=3.36×105 J
消耗电能为
W=Q =3.36×105 J
1 吸
时间为
t= W/ P =3.36×105 J/1200 W = 280 s
1
答 略
六、综合能力题（本大题3小题，共18分）
21．（6分）22．（6分）
（1）③ 把R3与R4串联 （2） 38.6 6
23．（6分）
（1） 0.02 20
（2） 7500m 8700m
（3） 不能，因为月球是真空，而真空不能传播声音
