第11章 施工质量管理
考纲知识点
11.1 施工质量控制
11.1.1 公路工程施工质量控制策划要求与内容
11.1.2 公路工程质量控制方法及措施
11.2 施工质量检验
11.2.1 公路工程质量数据统计分析方法及应用
11.2.2 公路工程质量评定与检验

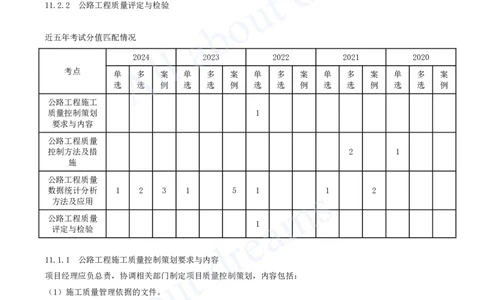

近五年考试分值匹配情况
2024 2023 2022 2021 2020
考点
单 多 案 单 多 案 单 多 案 单 多 案 单 多 案
选 选 例 选 选 例 选 选 例 选 选 例 选 选 例
公路工程施工
质量控制策划 1
要求与内容
公路工程质量
控制方法及措 2 1
施
公路工程质量
数据统计分析 1 2 3 1 5 1 1 2
方法及应用
公路工程质量
1
评定与检验
11.1.1 公路工程施工质量控制策划要求与内容
项目经理应负总责，协调相关部门制定项目质量控制策划，内容包括：
（1）施工质量管理依据的文件。
（2）质量管理组织和职责。
（3）质量目标和要求。
（4）人员、技术、施工机具等资源的需求和配置。
（5）质量控制关键点分析。
（6）质量管理和技术措施。
（7）施工质量检查、验收及相关标准。
（8）施工质量管理应形成的记录。
（9）突发事件的应急措施。[注：天一文化专有版权，未经许可不可转发或复印传播]
（10）对违规事件的报告和处理。
11.1.2 公路工程质量控制方法及措施
1.公路工程质量控制方法
测量、试验、观察、分析、记录、监督、总结改进
（2）工序交接检查与工序检查：应建立制度，坚持实施，凡关键工序或对工程质量有重大影响的工序，在自检、
互检的基础上，还要组织专职人员进行工序交接检查,以确保工序合格，再进入下道工序。

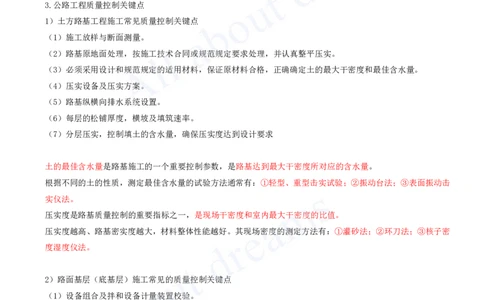

3.公路工程质量控制关键点
1）土方路基工程施工常见质量控制关键点
（1）施工放样与断面测量。
（2）路基原地面处理，按施工技术合同或规范规定要求处理，并认真整平压实。
（3）必须采用设计和规范规定的适用材料，保证原材料合格，正确确定土的最大干密度和最佳含水量。
（4）压实设备及压实方案。
（5）路基纵横向排水系统设置。
（6）每层的松铺厚度，横坡及填筑速率。
（7）分层压实，控制填土的含水量，确保压实度达到设计要求
土的最佳含水量是路基施工的一个重要控制参数，是路基达到最大干密度所对应的含水量。
根据不同的土的性质，测定最佳含水量的试验方法通常有：①轻型、重型击实试验；②振动台法；③表面振动击
实仪法。
压实度是路基质量控制的重要指标之一，是现场干密度和室内最大干密度的比值。
压实度越高、路基密实度越大，材料整体性能越好。其现场密度的测定方法有：①灌砂法；②环刀法；③核子密
度湿度仪法。
2）路面基层（底基层）施工常见的质量控制关键点
（1）设备组合及拌和设备计量装置校验。
（2）所用结合料（如水泥、石灰）剂量。
（3）所用材料的含水量、拌和均匀性、配合比。
（4）路面基层（底基层）的压实度、弯沉值、平整度及横坡等。
（5）如采用级配碎（砾）石还需要注意集料的级配和石料的压碎值。
（6）及时有效的养护。
3）水泥混凝土路面施工常见质量控制关键点[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）基层强度、平整度、高程的检查与控制。
（2）混凝土材料的检查与试验，水泥品种及用量确定。
（3）混凝土拌和、摊铺设备及计量装置校验。
（4）混凝土配合比设计和试件的试验。混凝土的水胶比、外掺剂掺加量、坍落度应控制。
（5）混凝土的摊铺、振捣、成型及避免离析。
（6）切缝时间和养护技术的采用

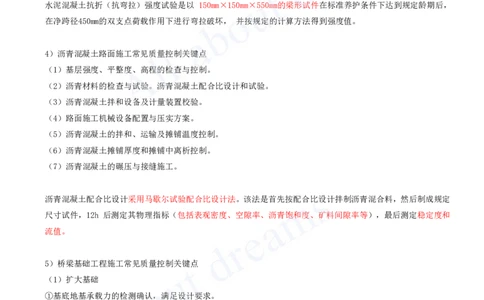

水泥混凝土抗折强度与抗压强度的测定是混凝土材料质量检验的两个重要试验。
水泥混凝土抗折（抗弯拉）强度试验是以 150mm×150mm×550mm的梁形试件在标准养护条件下达到规定龄期后，
在净跨径450mm的双支点荷载作用下进行弯拉破坏， 并按规定的计算方法得到强度值。
4）沥青混凝土路面施工常见质量控制关键点
（1）基层强度、平整度、高程的检查与控制。
（2）沥青材料的检查与试验。沥青混凝土配合比设计和试验。
（3）沥青混凝土拌和设备及计量装置校验。
（4）路面施工机械设备配置与压实方案。
（5）沥青混凝土的拌和、运输及摊铺温度控制。
（6）沥青混凝土摊铺厚度和摊铺中离析控制。
（7）沥青混凝土的碾压与接缝施工。
沥青混凝土配合比设计采用马歇尔试验配合比设计法。该法是首先按配合比设计拌制沥青混合料，然后制成规定
尺寸试件，12h 后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），最后测定稳定度和
流值。
5）桥梁基础工程施工常见质量控制关键点
（1）扩大基础
①基底地基承载力的检测确认，满足设计要求。
②基底表面松散层的清理。
③及时浇筑垫层混凝土，减少基底暴露时间。
④大体积混凝土施工裂缝控制。
（2）钻孔桩
①桩位坐标与垂直度控制。
②护筒埋深。[注：天一文化专有版权，未经许可不可转发或复印传播]
③泥浆指标控制。
④护筒内水头高度。
⑤孔径的控制，防止缩径。
⑥桩顶、粧底标高的控制。
⑦清孔质量（嵌岩桩与摩擦桩要求不同）。
⑧钢筋笼接头质量。
⑨导管接头质量检查与水下混凝土的灌注质量。

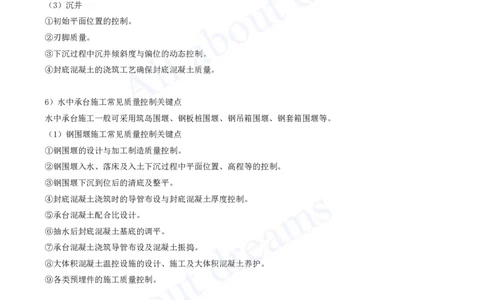

（3）沉井
①初始平面位置的控制。
②刃脚质量。
③下沉过程中沉井倾斜度与偏位的动态控制。
④封底混凝土的浇筑工艺确保封底混凝土质量。
6）水中承台施工常见质量控制关键点
水中承台施工一般可采用筑岛围堰、钢板桩围堰、钢吊箱围堰、钢套箱围堰等。
（1）钢围堰施工常见质量控制关键点
①钢围堰的设计与加工制造质量控制。
②钢围堰入水、落床及入土下沉过程中平面位置、高程等的控制。
③钢围堰下沉到位后的清底及整平。
④封底混凝土浇筑时的导管布设与封底混凝土厚度控制。
⑤承台混凝土配合比设计。
⑥抽水后封底混凝土基底的调平。
⑦承台混凝土浇筑导管布设及混凝土振捣。
⑧大体积混凝土温控设施的设计、施工及大体积混凝土养护。
⑨各类预埋件的施工质量控制。
（2）钢套箱施工质量控制关键点
①钢套箱的设计与加工制造质量控制。
②钢套箱水平及竖向限位装置的施工质量控制。
③封底混凝土浇筑时的导管布设与封底混凝土厚度控制。
④承台混凝土的配合比设计。
⑤抽水后封底混凝土的调平。
⑥承台混凝土浇筑导管布设及混凝土振捣。[注：天一文化专有版权，未经许可不可转发或复印传播]
⑦大体积混凝土温控设施的设计、施工及大体积混凝土养护。
⑧各类预埋件的施工质量控制
7）桥梁下部结构施工常见质量控制关键点
实心墩 薄壁墩
①墩身锚固钢筋预埋质量控制。
①墩身锚固钢筋预埋质量控制。 ②墩身平面位置控制。
②墩身平面位置控制。 ③墩身垂直度控制。
③墩身垂直度控制。 ④模板接缝错台控制。
④模板接缝错台控制。 ⑤墩顶支座预埋件位置、数量控制。
⑤墩顶支座预埋件位置、数量控制。 ⑥墩身与承台连接处混凝土的裂缝控制。
⑦墩顶实心段混凝土裂缝控制。
8）桥梁上部结构施工中常见质量控制关键点
（1）简支梁桥
①简支梁混凝土的强度控制。
②预拱度的控制。
③支座预埋件的位置控制
④大梁安装时梁与梁之间高差控制。
⑤支座安装型号、方向的控制。
⑥梁板之间现浇带混凝土质量控制。
⑦伸缩缝安装质量控制。
（2）连续梁桥
①支架施工：支架沉降量的控制。
②先简支后连续：后浇段工艺控制、体系转换工艺控制、后浇段收缩控制、临时 支座安装与拆除控制。
③挂篮悬臂施工：浇筑过程中的线形控制、边跨及跨中合龙段混凝土的裂缝控制。
④预应力梁：张拉力及预应力钢筋伸长量控制。
（3）拱桥
①预制拼装：拱肋拱轴线的控制。
②支架施工：支架基础承载力控制、支架沉降控制、拱架加载控制、卸架工艺控制。[注：天一文化专有版权，未经许可不可转发或复印传播]
③钢管拱：钢管混凝土压注质量控制。
（4）斜拉桥
①主塔空间位置的控制。
②斜拉索锚固管或锚箱空间定位控制。
③斜拉桥线形控制。
④牵索挂篮悬臂施工：斜拉索索力控制、索力调整。
⑤悬臂吊装：梁段外形尺寸控制、斜拉索索力控制、索力调整。
⑥合拢段的控制。
（5）悬索桥
①猫道线形控制。
②主缆架设线形控制。
③索股安装：基准索股的定位控制、索股锚固力的控制。
④索股架设中塔顶位移及索鞍位置的调整。
⑤紧缆：空隙率的控制。
⑥索夹定位控制。
⑦缠丝拉力控制。
⑧吊索长度的确定。
⑨加劲梁的焊接质量控制
9）公路隧道施工常见质量控制关键点
①正确判断围岩级别，及时调整施工方案。
②认真测量、检查和修正开挖断面，减少超挖。
③制定切实可行的开挖方案，包括新奥法、矿山法的选择，炮孔布置、装药量、 每一循环的掘进深度。
④严格遵循不同围岩级别的施工安全步距及喷锚支护。
⑤在开挖后围岩自稳定时间的1/2以内完成监控量测。
⑥收集资料，做好施工质量的信息反馈。
11.2 施工质量检验
11.2.1 公路工程质量数据统计分析方法及应用
分项工程质量检验应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。
关键项目的合格率不得低于95%（机电工程为100%）；有规定极值的检查项目，任一单个检测值不应突破规定极
值，否则该检查项目为不合格；一般项目，合格率应不低于80%。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.路基工程质量检验
1）土方路基实测项目
压实度（△）、弯沉（△）、纵断高程、中线偏位、宽度、平整度、横坡、边坡。
2）填石路基
压实（△）、弯沉（△）、纵断高程、中线偏位、宽度、平整度、横坡、边坡坡度和平顺度。
3）砌体、片石混凝土挡土墙
①浆砌挡土墙实测项目：砂浆强度（△）、平面位置、墙面坡度、断面尺寸（△）、顶面高程、表面平整度。
②干砌挡土墙实测项目：平面位置、墙面坡度、断面尺寸（△）、顶面高程、表面平整度。
③片石混凝土挡土墙实测项目：混凝土强度（△）、平面位置、墙面坡度、断面尺寸（△）、顶面高程、表面平
整度
2.路面工程质量检验
1）基层和底基层
（2）实测项目
①稳定土基层和底基层实测项目有：压实度（△）、平整度、纵断高程、宽度、厚度（△）、横坡、强度（△）。
②级配碎（砾）石基层和底基层实测项目有：压实度（△）、弯沉值、平整度、纵断高程、宽度、厚度（△）、
横坡。
2）水泥混凝土面层
弯拉强度（△）、板厚度（△）、平整度、抗滑构造深度、横向力系数SFC、相邻板高差、纵横缝顺直度、中线
平面偏位、路面宽度、纵断高程、横坡、断板率。
3）沥青混凝土面层和沥青碎（砾）石面层
矿料级配（△）、沥青含量（△）、马歇尔稳定度、压实度（△）、平整度、弯沉值、 渗水系数、摩擦系数、
构造深度、厚度（△）、中线平面偏位、纵断高程、宽度及横坡。
3.桥梁工程质量检验
1）桥梁总体
桥面中线偏位、桥面宽（含车行道和人行道）、桥长、桥面高程
2）钻孔灌注桩
混凝土强度（△）、桩位、孔深（△）、孔径、钻孔倾斜度、沉淀厚度、桩身完整性（△）。
3）混凝土扩大基础
混凝土强度（△）、平面尺寸、基础底面高程、基础顶面高程、轴线偏位
4）钢筋加工及安装
5）预应力筋加工和张拉[注：天一文化专有版权，未经许可不可转发或复印传播]
①钢丝、钢绞线先张法实测项目：镦头钢丝同束长度相对差、张拉应力值（△）、张拉伸长率（△）、同一构件
内断丝根数不超过钢丝总数的百分数、预应力筋张拉后在横断面上的坐标、无粘结段长度。
②后张法实测项目：管道坐标、管道间距（包含同排和上下层）、张拉应力值（△）、拉伸长率（△）、断丝滑
丝数。
6）承台等大体积混凝土结构
混凝土强度（△）、平面尺寸、结构高度、顶面高程、轴线偏位和平整度
7）混凝土墩、台
①现浇墩、台身实测项目：混凝土强度（△）、断面尺寸、全高竖直度、顶面高程、轴线偏位（△）、节段间错
台、平整度、预埋件位置。
②现浇墩、台帽或盖梁实测项目：混凝土强度（△）、断面尺寸、轴线偏位、顶面高程、支座垫石预留位置、平
整度。
8）就地浇筑梁、板
混凝土强度（△）、轴线偏位、梁（板）顶面高程、断面尺寸（△）、长度、与相邻梁段间错台、横坡、平整度
9）预制和安装梁、板
梁、板或梁段预制实测项目：混凝土强度（△）、梁长度、断面尺寸（△）、平整度、横系梁及预埋件位置、横
坡、斜拉索锚面。
梁、板安装实测项目：支座中心偏位、梁、板顶面高程、相邻梁、板顶面高差。
10）悬臂施工梁
①悬臂浇筑梁的实测项目：混凝土强度（△）、轴线偏位、顶面高程、断面尺寸（△）、合龙后同跨对称点高程
差、顶面横坡、平整度、相邻梁段间错台。
②悬臂拼装梁的实测项目：合龙段混凝土强度（△）、轴线偏位、顶面高程、合龙后同跨对称点高程差、相邻梁
段间错台。
11）混凝土桥面铺装
（2）实测项目
①水泥混凝土桥面铺装实测项目：混凝土强度（△）、厚度、平整度、横坡、抗滑构造深度。
②沥青混凝土桥面铺装实测项目：压实度（△）、厚度、平整度、渗水系数、横坡、抗滑构造深度。
4.隧道工程质量检验
1）隧道总体质量检验
车行道宽度、内轮廓宽度、内轮廓高度（△）、隧道偏位、边坡或仰坡坡度。
2）喷射混凝土
喷射混凝土强度（△）、喷层厚度、喷层与围岩接触状况（△）
11.2.2 公路工程质量评定与检验[注：天一文化专有版权，未经许可不可转发或复印传播]
2.单位工程、分部工程和分项工程的划分
3.工程质量评定
（1）工程质量等级应分为合格与不合格。
（6）评定为不合格的分项工程、分部工程，经返工、加固、补强或调测，满足设计要求后，可重新进行检验评
定。
