5.2.2 施工质量统计分析方法
1.分层法
将调查收集的原始数据，根据不同的目的和要求，按某一性质进行分组、整理的分析方法。
是工程质量统计分析中的一种最基本方法；其他统计方法通常需要与分层法配合使用

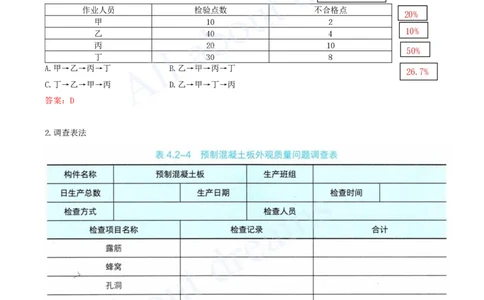

【2016年真题】某焊接作业由甲、乙、丙、丁四名工人操作，为评定各工作的焊接质量，共抽检100个焊点，抽
检结果如下表。根据表中数据，各工人焊接质量由好至差的排序是（ ）。 小学数学题
作业人员 检验点数 不合 格点
20%
甲 10 2
10%
乙 40 4
丙 20 10
50%
丁 30 8
A.甲→乙→丙→丁 B.乙→甲→丙→丁
2 6.7%
C.丁→乙→甲→丙 D.乙→甲→丁→丙
答案：D
2.调查表法
3.因果分析法
因果分析图又称为质量特性因果图、鱼刺图或树枝图，是一种反映质量特性与质量缺陷产生原因之间关系的图
形工具，可用来分析、追溯质量缺陷产生的最根本原因。[注：天一文化专有版权，未经许可不可转发或复印传播]
➢

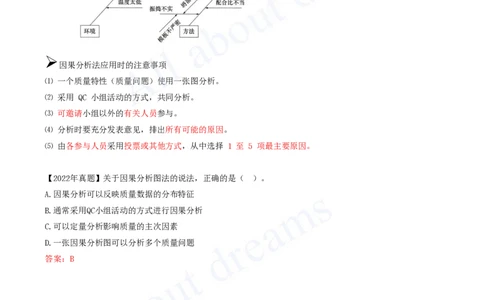

因果分析法应用时的注意事项
⑴ 一个质量特性（质量问题）使用一张图分析。
⑵ 采用 QC 小组活动的方式，共同分析。
⑶ 可邀请小组以外的有关人员参与。
⑷ 分析时要充分发表意见，排出所有可能的原因。
⑸ 由各参与人员采用投票或其他方式，从中选择 1 至 5 项最主要原因。
【2022年真题】关于因果分析图法的说法，正确的是（ ）。
A.因果分析可以反映质量数据的分布特征
B.通常采用QC小组活动的方式进行因果分析
C.可以定量分析影响质量的主次因素
D.一张因果分析图可以分析多个质量问题
答案：B[注：天一文化专有版权，未经许可不可转发或复印传播]

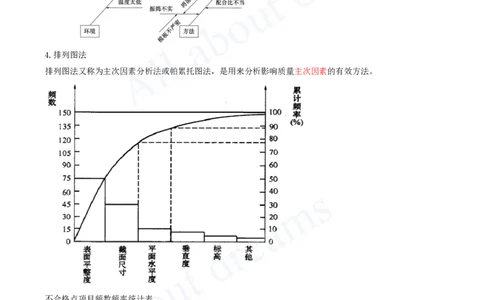

4.排列图法
排列图法又称为主次因素分析法或帕累托图法，是用来分析影响质量主次因素的有效方法。
不合格点项目频数频率统计表
序号 项目 频数 频率（%） 累计频率（%）
1 表面平整度 75 50.0 50.0
2 截面尺寸 45 30.0 80.0
3 平面水平度 15 10.0 90.0
4 垂直度 8 5.3 95.3
5 标高 4 2.7 98.0
6 其他 3 2.0 100.0
合计 150 100[注：天一文化专有版权，未经许可不可转发或复印传播]
4.排列图法
排列图法又称为主次因素分析法或帕累托图法，是用来分析影响质量主次因素的有效方法。

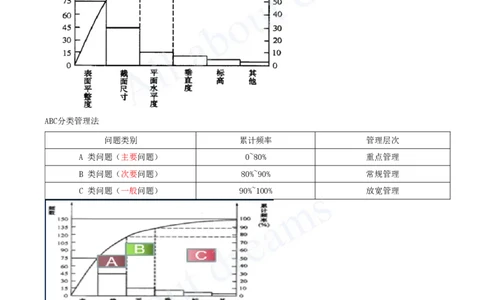

ABC分类管理法
问题类别 累计频率 管理层次
A 类问题（主要问题） 0~80% 重点管理
B 类问题（次要问题） 80%~90% 常规管理
C 类问题（一般问题） 90%~100% 放宽管理
【2021年真题】对某模板工程进行抽样检查，发现在表面平整度、截面尺寸、平面水平度、垂直度和标高等方
面存在质量问题。按照排列图法进行统计分析，上述质量问题累计频率依次为41%、79%、89%、98%和100%，需
要进行重点管理的A类问题有（ ）。
A.平面水平度 B.垂直度
B.标高 D.表面平整度[注：天一文化专有版权，未经许可不可转发或复印传播]
E.截面尺寸
答案：DE
5.相关图法（散布图）
是用来观察分析两种质量数据之间相关关系的图形方法。
【练习题】相关图观察分析时，图中点的合集呈现（ ），分析时可排除x因素。
A.正相关 B.非线性相关
C.弱负相关 D.不相关
答案：D
