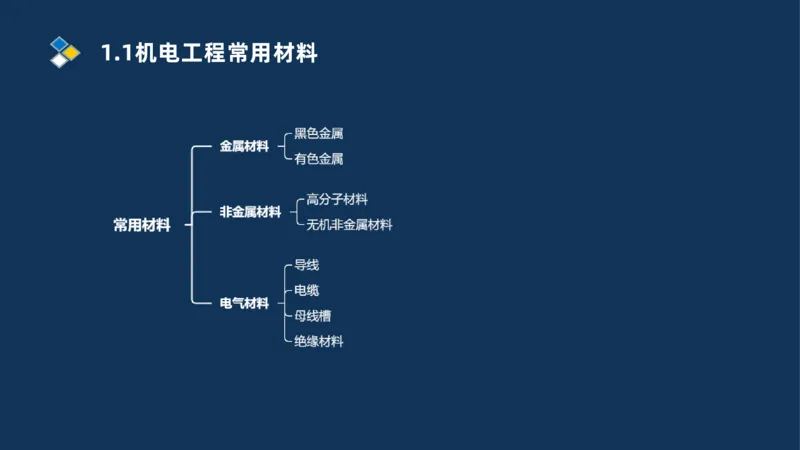

主讲老师：刘忠海第1章机电工程常用材料与设备1.1机电工程常用材料1.1机电工程常用材料
1.1.1金属材料的分类及应用
1.1.2非金属材料的分类及应用
1.1.3电气材料的分类及应用1.1机电工程常用材料1.1.1金属材料的分类及应用
1.黑色金属材料的分类及应用
黑色金属主要包括：纯铁、铸铁、碳素钢和合金钢等。
广义的黑色金属还包括：铬、锰及其他合金1.1.1金属材料的分类及应用

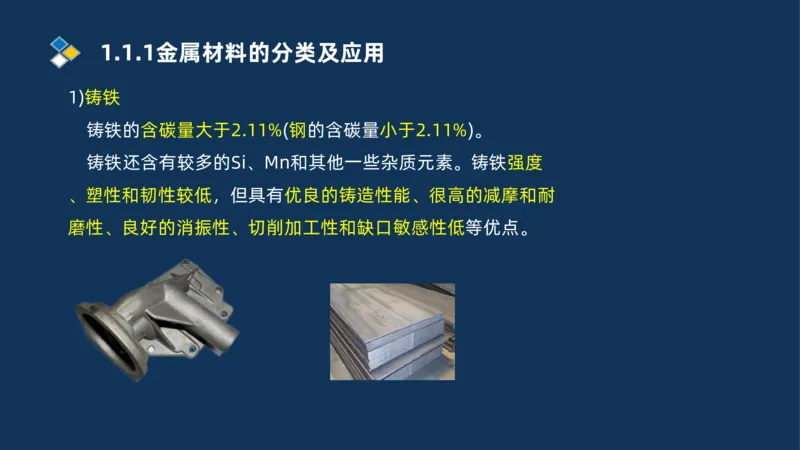

1)铸铁
铸铁的含碳量大于2.11%(钢的含碳量小于2.11%)。
铸铁还含有较多的Si、Mn和其他一些杂质元素。铸铁强度
、塑性和韧性较低，但具有优良的铸造性能、很高的减摩和耐
磨性、良好的消振性、切削加工性和缺口敏感性低等优点。1.1.1金属材料的分类及应用

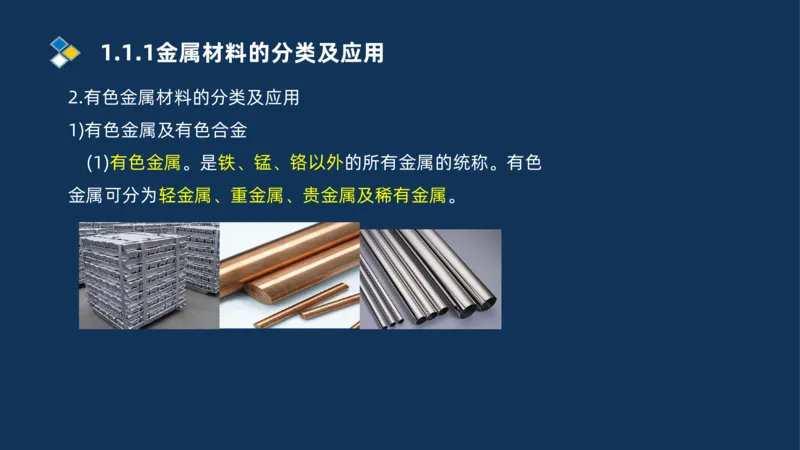

2.有色金属材料的分类及应用
1)有色金属及有色合金
(1)有色金属。是铁、锰、铬以外的所有金属的统称。有色
金属可分为轻金属、重金属、贵金属及稀有金属。1.1.1金属材料的分类及应用
2.有色金属材料的分类及应用
1)有色金属及有色合金

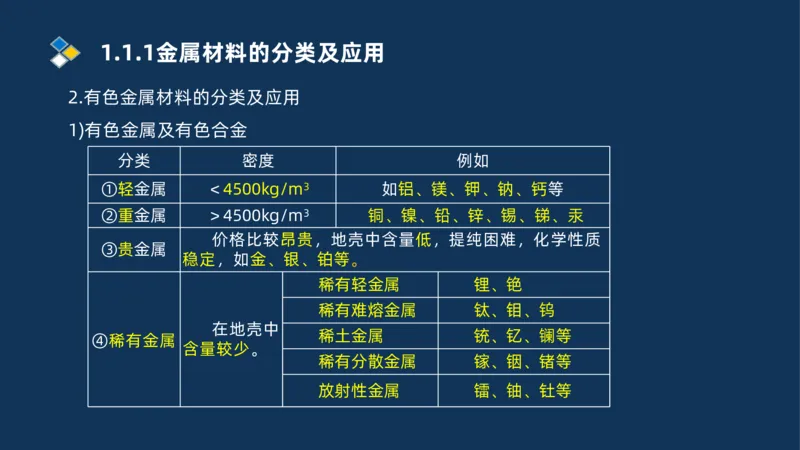

分类 密度 例如
①轻金属 ＜4500kg/m3 如铝、镁、钾、钠、钙等
②重金属 ＞4500kg/m3 铜、镍、铅、锌、锡、锑、汞
价格比较昂贵，地壳中含量低，提纯困难，化学性质
③贵金属
稳定，如金、银、铂等。
稀有轻金属 锂、铯
稀有难熔金属 钛、钼、钨
在地壳中
稀土金属 铳、钇、镧等
④稀有金属
含量较少。
稀有分散金属 镓、铟、锗等
放射性金属 镭、铀、钍等1.1.1金属材料的分类及应用
2.有色金属材料的分类及应用
(2)有色合金。是以一种有色金属为基体(通常大于50%),加
入一种或多种其他元素的合金。有色合金有：铝合金、铜合金
、钛合金、锌合金、镁合金、镍合金、钼合金等。有色合金的
强度和硬度比纯金属高，电阻比纯金属大、电阻温度系数小，
具有良好的综合性能。1.1.2 非金属材料的分类及应用
2.高分子材料的分类及应用

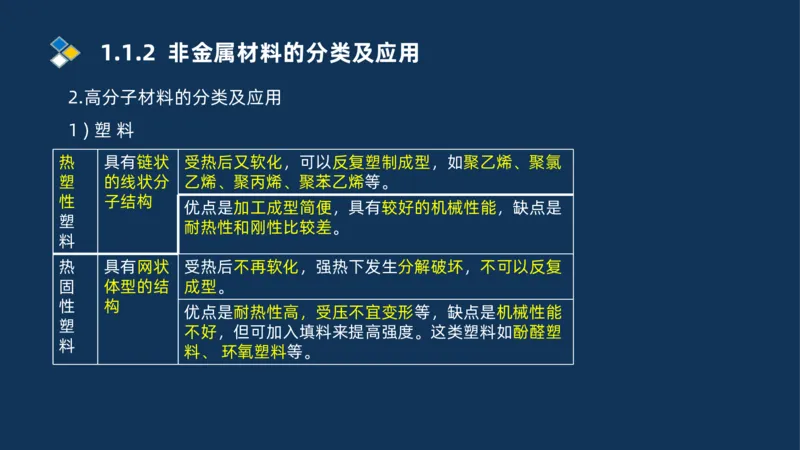

1 ) 塑 料
热 具有链状 受热后又软化，可以反复塑制成型，如聚乙烯、聚氯
塑 的线状分 乙烯、聚丙烯、聚苯乙烯等。
性 子结构
优点是加工成型简便，具有较好的机械性能，缺点是
塑
耐热性和刚性比较差。
料
热 具有网状 受热后不再软化，强热下发生分解破坏，不可以反复
固 体型的结 成型。
性 构
优点是耐热性高，受压不宜变形等，缺点是机械性能
塑
不好，但可加入填料来提高强度。这类塑料如酚醛塑
料
料、 环氧塑料等。1.1.2 非金属材料的分类及应用

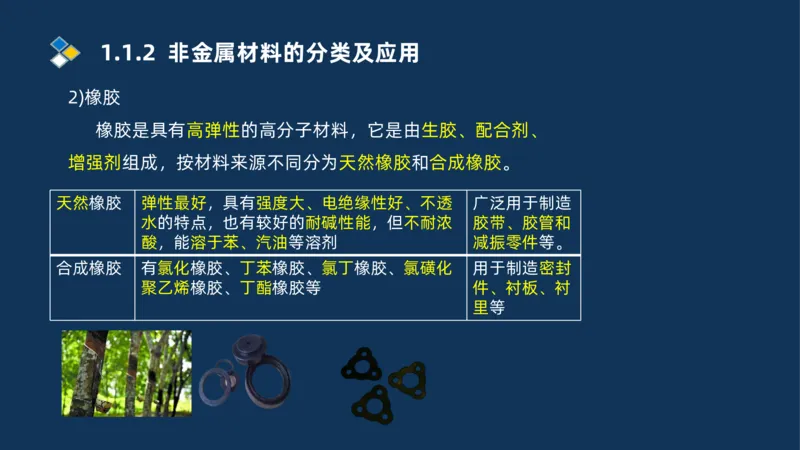

2)橡胶
橡胶是具有高弹性的高分子材料，它是由生胶、配合剂、
增强剂组成，按材料来源不同分为天然橡胶和合成橡胶。
天然橡胶 弹性最好，具有强度大、电绝缘性好、不透 广泛用于制造
水的特点，也有较好的耐碱性能，但不耐浓 胶带、胶管和
酸，能溶于苯、汽油等溶剂 减振零件等。
合成橡胶 有氯化橡胶、丁苯橡胶、氯丁橡胶、氯磺化 用于制造密封
聚乙烯橡胶、丁酯橡胶等 件、衬板、衬
里等1.1.2 非金属材料的分类及应用
3.非金属板材和管材的分类及应用
1)非金属板材的分类及应用

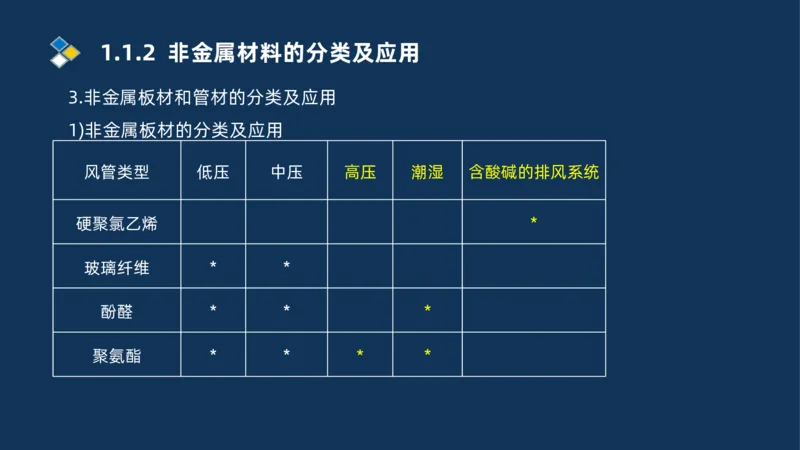

风管类型 低压 中压 高压 潮湿 含酸碱的排风系统
硬聚氯乙烯 *
玻璃纤维 * *
酚醛 * * *
聚氨酯 * * * *1.1.2 非金属材料的分类及应用

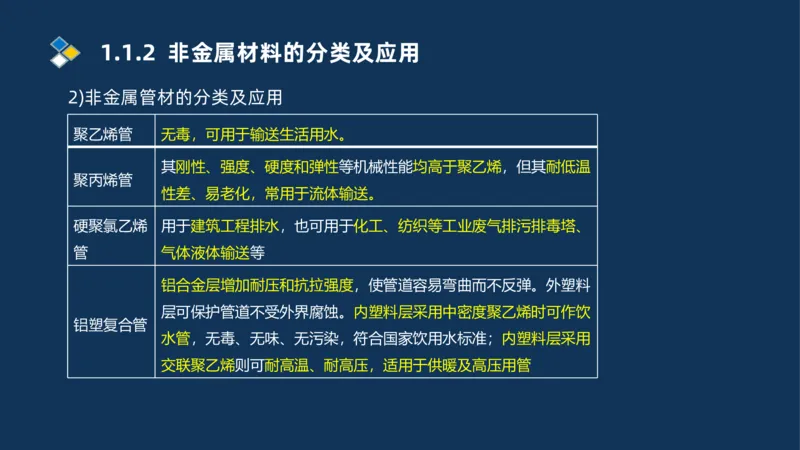

2)非金属管材的分类及应用
聚乙烯管 无毒，可用于输送生活用水。
其刚性、强度、硬度和弹性等机械性能均高于聚乙烯，但其耐低温
聚丙烯管
性差、易老化，常用于流体输送。
硬聚氯乙烯 用于建筑工程排水，也可用于化工、纺织等工业废气排污排毒塔、
管 气体液体输送等
铝合金层增加耐压和抗拉强度，使管道容易弯曲而不反弹。外塑料
层可保护管道不受外界腐蚀。内塑料层采用中密度聚乙烯时可作饮
铝塑复合管
水管，无毒、无味、无污染，符合国家饮用水标准；内塑料层采用

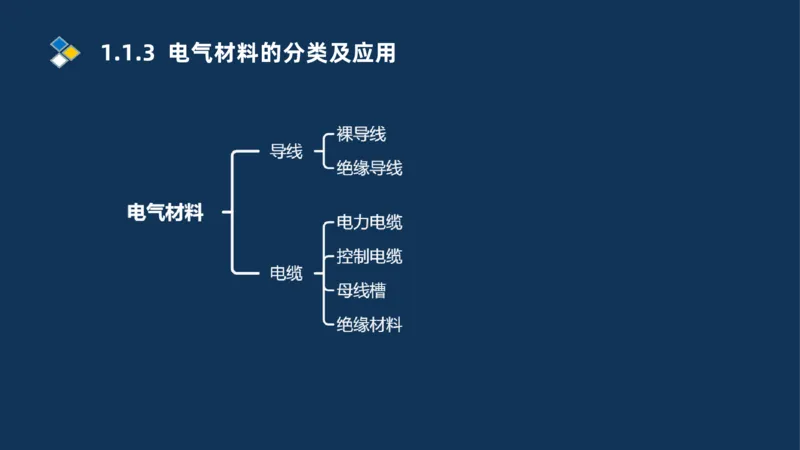

交联聚乙烯则可耐高温、耐高压，适用于供暖及高压用管1.1.3 电气材料的分类及应用1.1.3 电气材料的分类及应用

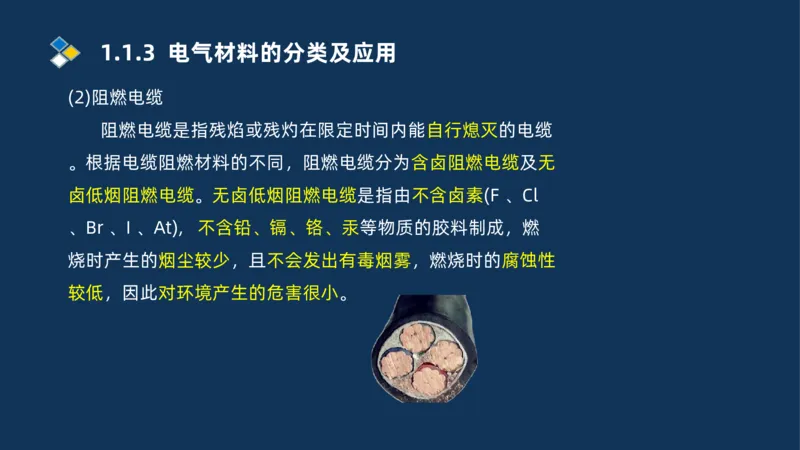

(2)阻燃电缆
阻燃电缆是指残焰或残灼在限定时间内能自行熄灭的电缆
。根据电缆阻燃材料的不同，阻燃电缆分为含卤阻燃电缆及无
卤低烟阻燃电缆。无卤低烟阻燃电缆是指由不含卤素(F 、Cl
、Br 、I 、At), 不含铅、镉、铬、汞等物质的胶料制成，燃
烧时产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性
较低，因此对环境产生的危害很小。1.1.3 电气材料的分类及应用

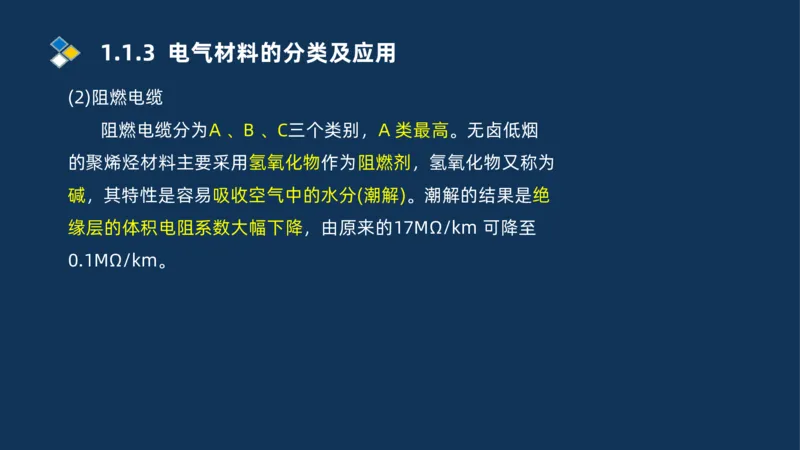

(2)阻燃电缆
阻燃电缆分为A 、B 、C三个类别，A 类最高。无卤低烟
的聚烯烃材料主要采用氢氧化物作为阻燃剂，氢氧化物又称为
碱，其特性是容易吸收空气中的水分(潮解)。潮解的结果是绝
缘层的体积电阻系数大幅下降，由原来的17MΩ/km 可降至
0.1MΩ/km。1.1.3 电气材料的分类及应用
(3)耐火电缆
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运
行的电缆。分为A、B 两种类别，
A 类 950～1000℃ 持续供电90min
B 类 750～800℃
耐火电缆广泛应用于高层建筑、地铁、地下商场、 大型电
站及重要的工矿企业等有关场所。耐火电缆在建筑物燃烧时，
伴随着水喷淋的情况下，电缆仍可保持线路完整运行。1.1.3 电气材料的分类及应用
(3)耐火电缆
当耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或位
于油管、油库附近等易燃场所时，应首先选用A类耐火电缆。
除上述情况外且电缆配置数量少时，可采用B类耐火电缆。耐
火电缆大多用作应急电源的供电回路，要求火灾时正常工作。
耐火电缆不能当作耐高温电缆使用。1.1.3 电气材料的分类及应用

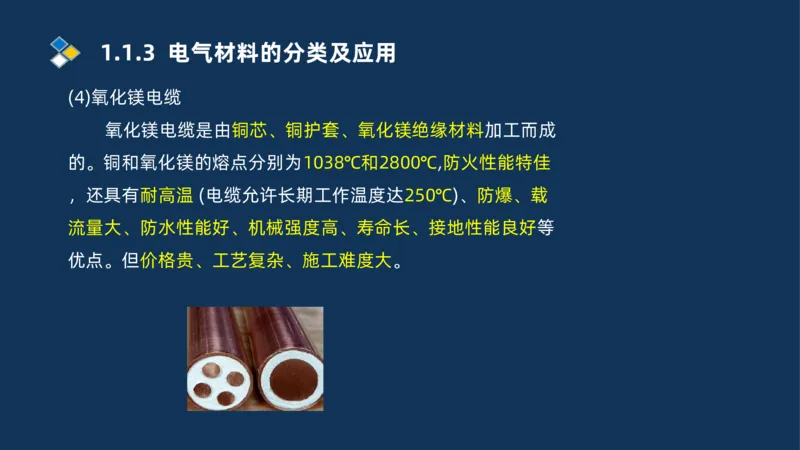

(4)氧化镁电缆
氧化镁电缆是由铜芯、铜护套、氧化镁绝缘材料加工而成
的。铜和氧化镁的熔点分别为1038℃和2800℃,防火性能特佳
，还具有耐高温 (电缆允许长期工作温度达250℃)、防爆、载
流量大、防水性能好、机械强度高、寿命长、接地性能良好等
优点。但价格贵、工艺复杂、施工难度大。1.1.3 电气材料的分类及应用

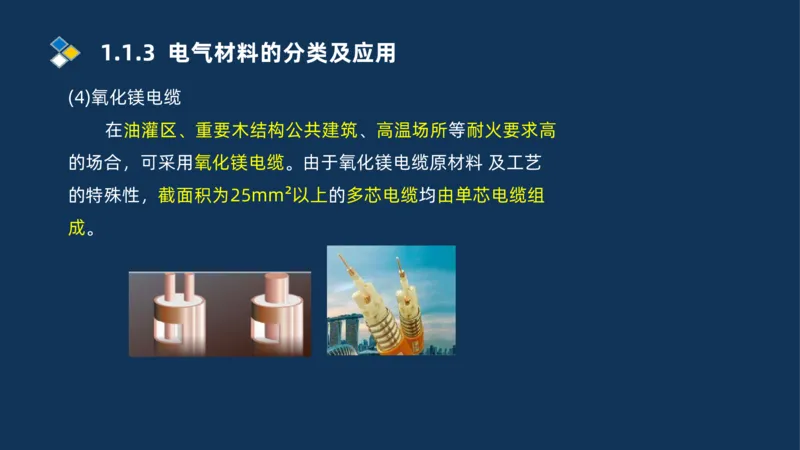

(4)氧化镁电缆
在油灌区、重要木结构公共建筑、高温场所等耐火要求高
的场合，可采用氧化镁电缆。由于氧化镁电缆原材料 及工艺
的特殊性，截面积为25mm²以上的多芯电缆均由单芯电缆组
成。1.1.3 电气材料的分类及应用

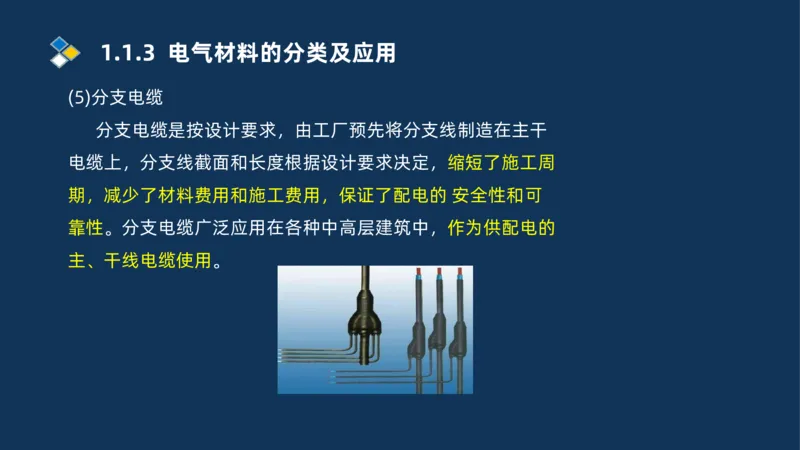

(5)分支电缆
分支电缆是按设计要求，由工厂预先将分支线制造在主干
电缆上，分支线截面和长度根据设计要求决定，缩短了施工周
期，减少了材料费用和施工费用，保证了配电的 安全性和可
靠性。分支电缆广泛应用在各种中高层建筑中，作为供配电的
主、干线电缆使用。1.1.3 电气材料的分类及应用
(5)分支电缆

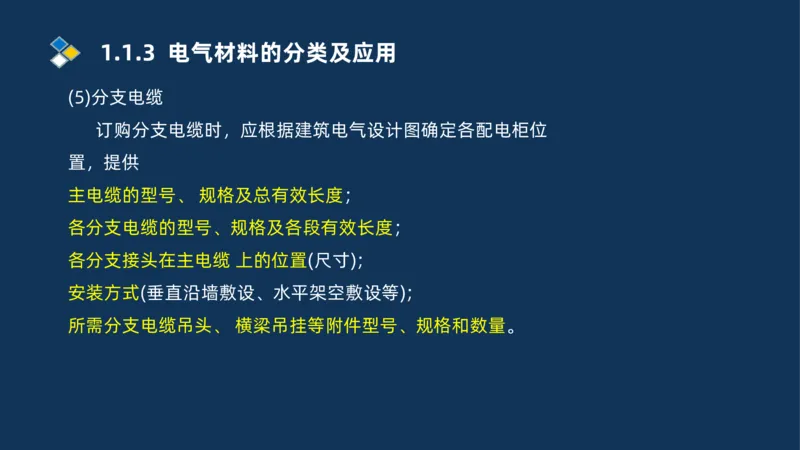

订购分支电缆时，应根据建筑电气设计图确定各配电柜位
置，提供
主电缆的型号、 规格及总有效长度；
各分支电缆的型号、规格及各段有效长度；
各分支接头在主电缆 上的位置(尺寸);
安装方式(垂直沿墙敷设、水平架空敷设等);
所需分支电缆吊头、 横梁吊挂等附件型号、规格和数量。1.1.3 电气材料的分类及应用

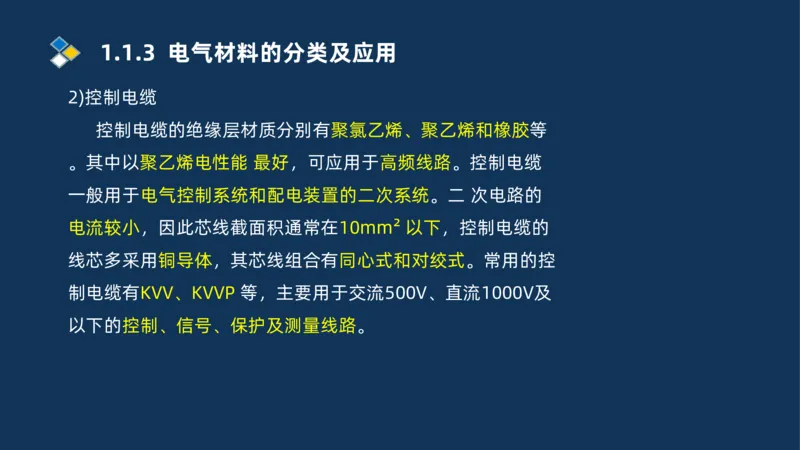

2)控制电缆
控制电缆的绝缘层材质分别有聚氯乙烯、聚乙烯和橡胶等
。其中以聚乙烯电性能 最好，可应用于高频线路。控制电缆
一般用于电气控制系统和配电装置的二次系统。二 次电路的
电流较小，因此芯线截面积通常在10mm² 以下，控制电缆的
线芯多采用铜导体，其芯线组合有同心式和对绞式。常用的控
制电缆有KVV、KVVP 等，主要用于交流500V、直流1000V及
以下的控制、信号、保护及测量线路。1.1.3 电气材料的分类及应用

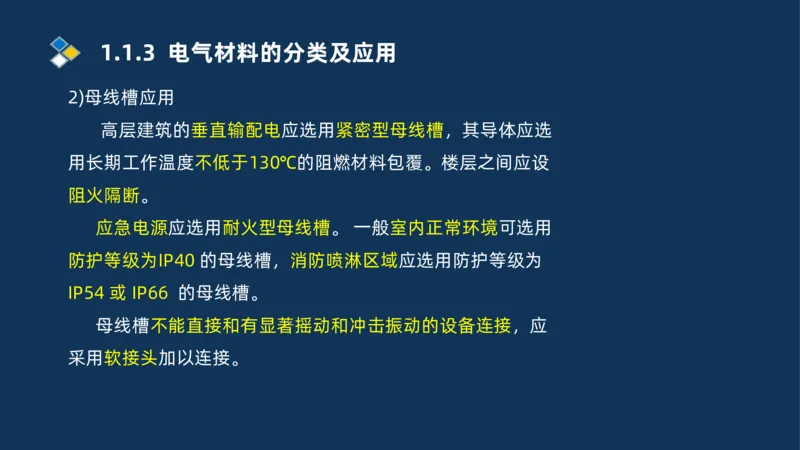

2)母线槽应用
高层建筑的垂直输配电应选用紧密型母线槽，其导体应选
用长期工作温度不低于130℃的阻燃材料包覆。楼层之间应设
阻火隔断。
应急电源应选用耐火型母线槽。 一般室内正常环境可选用
防护等级为IP40 的母线槽，消防喷淋区域应选用防护等级为
IP54 或 IP66 的母线槽。
母线槽不能直接和有显著摇动和冲击振动的设备连接，应
采用软接头加以连接。1.1.3 电气材料的分类及应用
4.绝缘材料的分类及应用

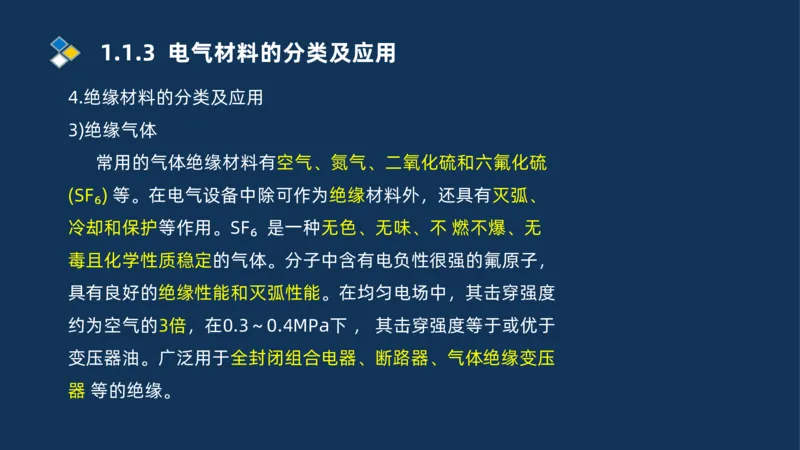

3)绝缘气体
常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫
(SF₆) 等。在电气设备中除可作为绝缘材料外，还具有灭弧、
冷却和保护等作用。SF₆ 是一种无色、无味、不 燃不爆、无
毒且化学性质稳定的气体。分子中含有电负性很强的氟原子，
具有良好的绝缘性能和灭弧性能。在均匀电场中，其击穿强度
约为空气的3倍，在0.3～0.4MPa下 ， 其击穿强度等于或优于
变压器油。广泛用于全封闭组合电器、断路器、气体绝缘变压
器 等的绝缘。1.2 机电工程常用设备1.2 机电工程常用设备
1.2.1 通用设备的类型和性能
1.2.2 专用设备的类型和性能
1.2.3 电气设备的类型和性能1.2.1 通用设备的类型和性能

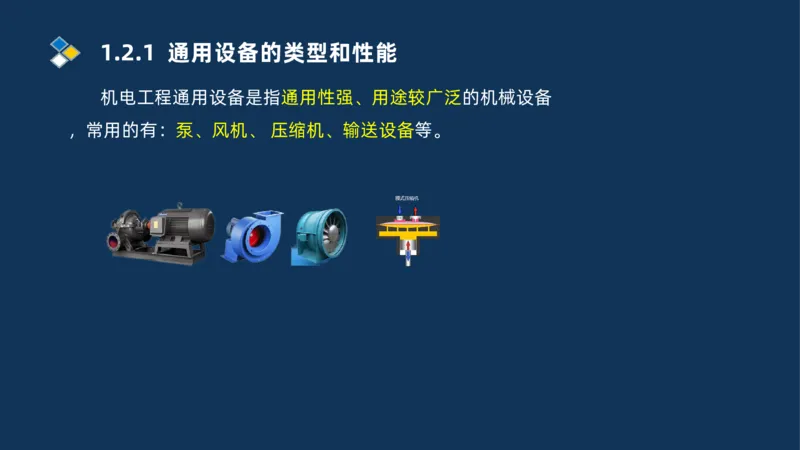

机电工程通用设备是指通用性强、用途较广泛的机械设备
，常用的有：泵、风机、 压缩机、输送设备等。1.2.1 通用设备的类型和性能

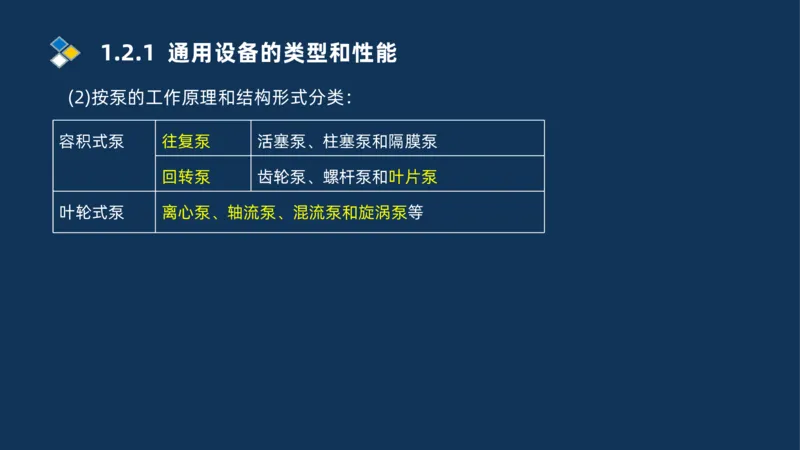

(2)按泵的工作原理和结构形式分类：
容积式泵 往复泵 活塞泵、柱塞泵和隔膜泵
回转泵 齿轮泵、螺杆泵和叶片泵
叶轮式泵 离心泵、轴流泵、混流泵和旋涡泵等1.2.1 通用设备的类型和性能

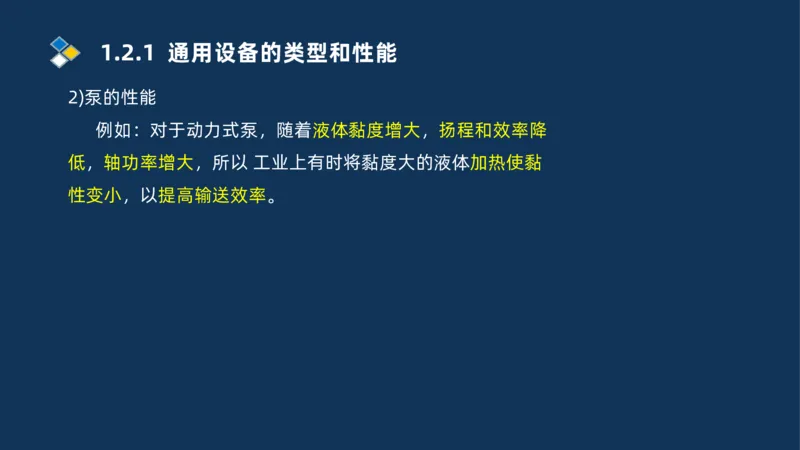

2)泵的性能
例如：对于动力式泵，随着液体黏度增大，扬程和效率降
低，轴功率增大，所以 工业上有时将黏度大的液体加热使黏
性变小，以提高输送效率。1.2.1 通用设备的类型和性能
3.压缩机

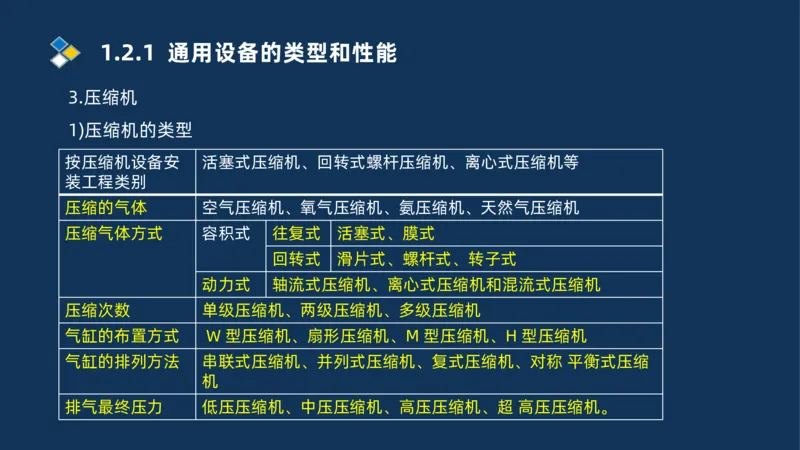

1)压缩机的类型
按压缩机设备安 活塞式压缩机、回转式螺杆压缩机、离心式压缩机等
装工程类别
压缩的气体 空气压缩机、氧气压缩机、氨压缩机、天然气压缩机
压缩气体方式 容积式 往复式 活塞式、膜式
回转式 滑片式、螺杆式、转子式
动力式 轴流式压缩机、离心式压缩机和混流式压缩机
压缩次数 单级压缩机、两级压缩机、多级压缩机
气缸的布置方式 W 型压缩机、扇形压缩机、M 型压缩机、H 型压缩机
气缸的排列方法 串联式压缩机、并列式压缩机、复式压缩机、对称 平衡式压缩
机
排气最终压力 低压压缩机、中压压缩机、高压压缩机、超 高压压缩机。1.2.1 通用设备的类型和性能
泵、风机、压缩机性能参数
泵 流量、扬程、轴功率、转速、效率和必需汽蚀余量
风机 流量、压力、功率、效率、转速、噪声和振动
容积、流量、吸气压力、排气压力、工作效率、输
压缩机
入功率、输出功率、性能系数1.2.1 通用设备的类型和性能

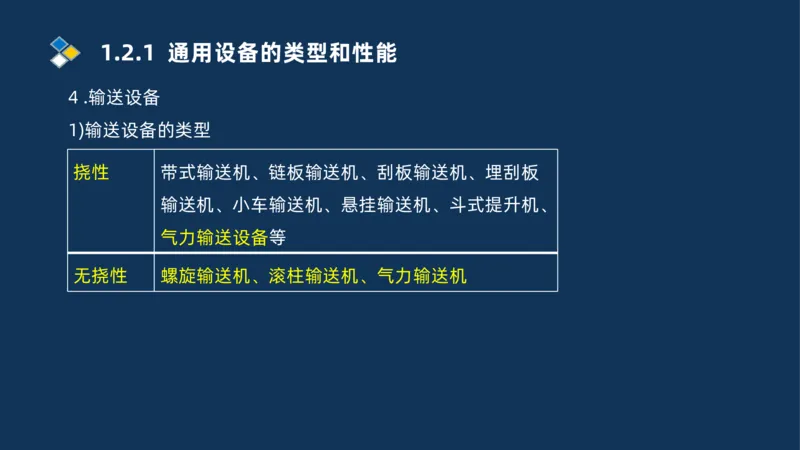

4 .输送设备
1)输送设备的类型
挠性 带式输送机、链板输送机、刮板输送机、埋刮板
输送机、小车输送机、悬挂输送机、斗式提升机、
气力输送设备等
无挠性 螺旋输送机、滚柱输送机、气力输送机1.2.2 专用设备的类型和性能
(2)锅炉的主要性能参数
锅炉的主要性能参数有蒸发量 (t/h) 、压 力(MPa) 、温度
(℃)、锅炉受热面蒸发率[kg/(m²·h)] 、锅炉受热面发热率
[kJ/(m²·h)] 、锅炉热效率(η)。
例如：锅炉受热面蒸发率或发热率是反映锅炉工作强度的
指标，其数值越大，表示传热效果越好。 一般工业锅炉的受
热面蒸发率小于40kg/(m²·h); 热水锅炉的受热面发热率小于
83700kJ/(m²·h) 。 一般工业燃煤锅炉热效率为60%～82%。1.2.2 专用设备的类型和性能

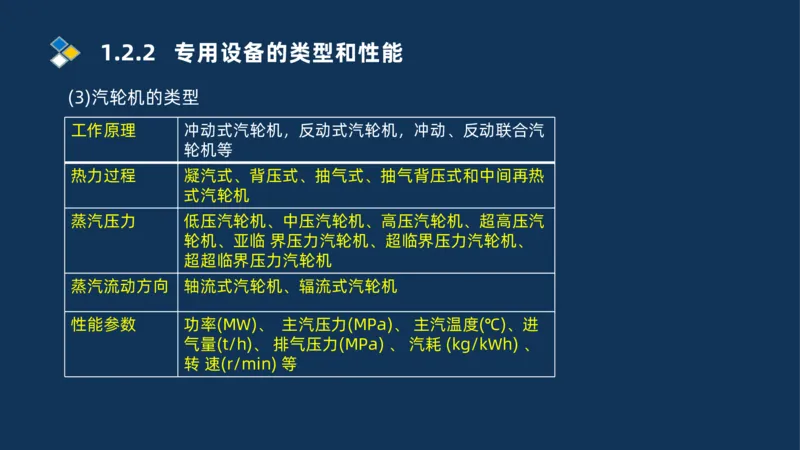

(3)汽轮机的类型
工作原理 冲动式汽轮机，反动式汽轮机，冲动、反动联合汽
轮机等
热力过程 凝汽式、背压式、抽气式、抽气背压式和中间再热
式汽轮机
蒸汽压力 低压汽轮机、中压汽轮机、高压汽轮机、超高压汽
轮机、亚临 界压力汽轮机、超临界压力汽轮机、
超超临界压力汽轮机
蒸汽流动方向 轴流式汽轮机、辐流式汽轮机
性能参数 功率(MW)、 主汽压力(MPa)、 主汽温度(℃)、进
气量(t/h)、 排气压力(MPa) 、 汽耗 (kg/kWh) 、
转 速(r/min) 等1.2.2 专用设备的类型和性能
3)风力发电设备
(2)风力发电机组的性能参数

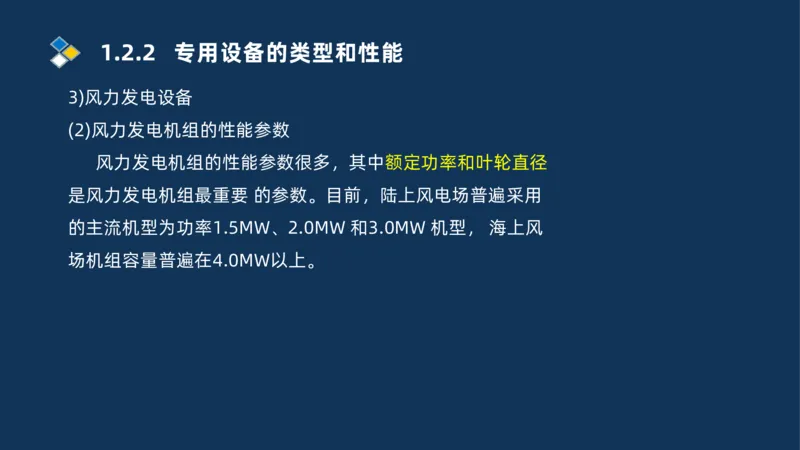

风力发电机组的性能参数很多，其中额定功率和叶轮直径
是风力发电机组最重要 的参数。目前，陆上风电场普遍采用
的主流机型为功率1.5MW、2.0MW 和3.0MW 机型， 海上风
场机组容量普遍在4.0MW以上。1.2.2 专用设备的类型和性能
2.石油化工设备
1)石油化工设备的类型及性能
(1)石油化工设备的分类

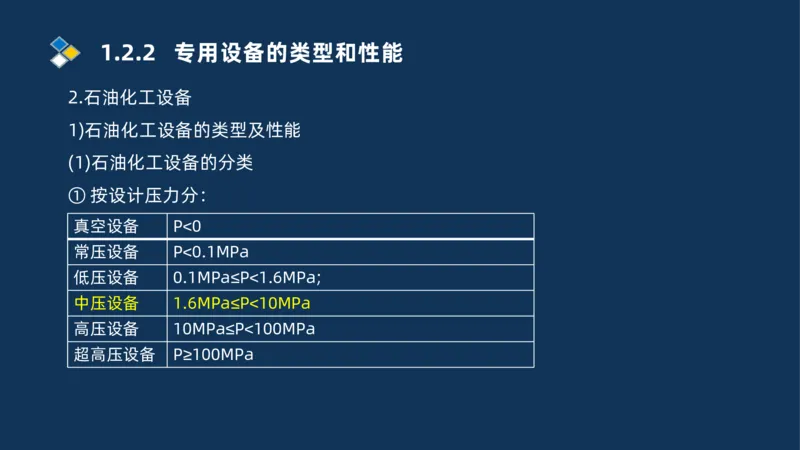

① 按设计压力分：
真空设备 P<0
常压设备 P<0.1MPa
低压设备 0.1MPa≤P<1.6MPa;
中压设备 1.6MPa≤P<10MPa
高压设备 10MPa≤P<100MPa
超高压设备 P≥100MPa1.2.3 电气设备的类型和性能

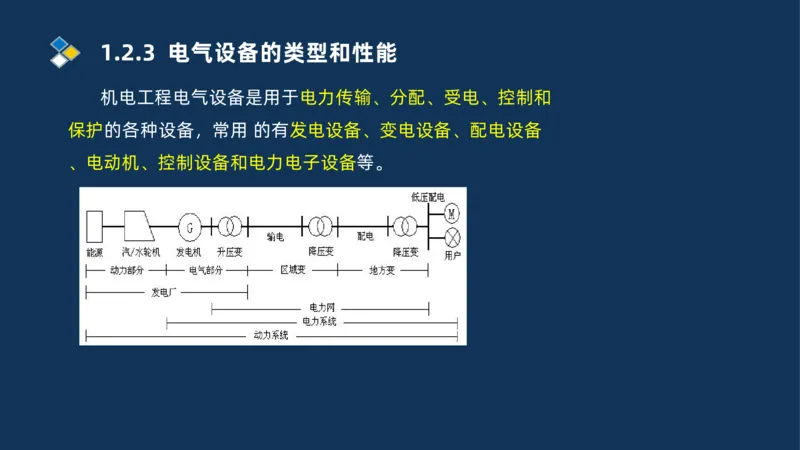

机电工程电气设备是用于电力传输、分配、受电、控制和
保护的各种设备，常用 的有发电设备、变电设备、配电设备
、电动机、控制设备和电力电子设备等。1.2.3 电气设备的类型和性能
1)变压器的类型
按用途 电力变压器、电炉变压器、整流变压器、工频试
验变压器、矿用变压器、电抗器、调压变压器、
互感器、其他特种变压器等。
按相数 单相变压器和三相变压器。
按绕组数量 双绕组变压器、三绕组变压器和自耦变压器
按冷却介质 油浸式变压器、干式变压器、充气式变压器等
按容量 中小型变压器(电压在35kV以下，容量为630～
6300kVA) 、 大型 变压器(电压为63～110kV, 容
量为8000～63000kVA) 、 特大型变压器(电压在
220kV 以上，容量在90000kVA以上)。1.2.3 电气设备的类型和性能

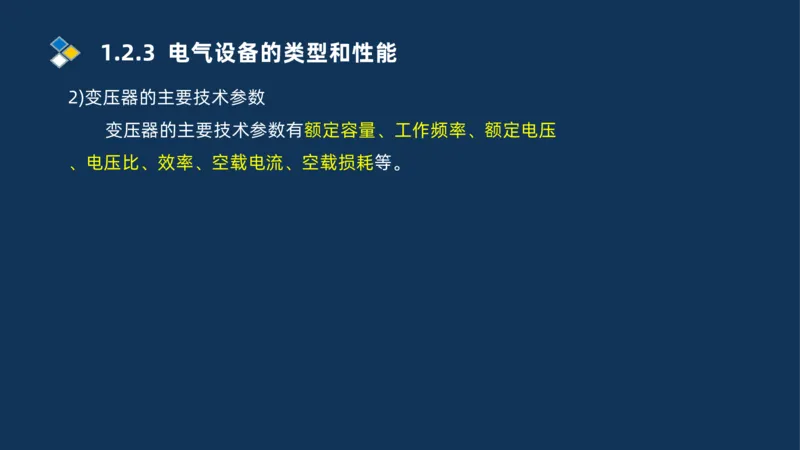

2)变压器的主要技术参数
变压器的主要技术参数有额定容量、工作频率、额定电压
、电压比、效率、空载电流、空载损耗等。1.2.3 电气设备的类型和性能

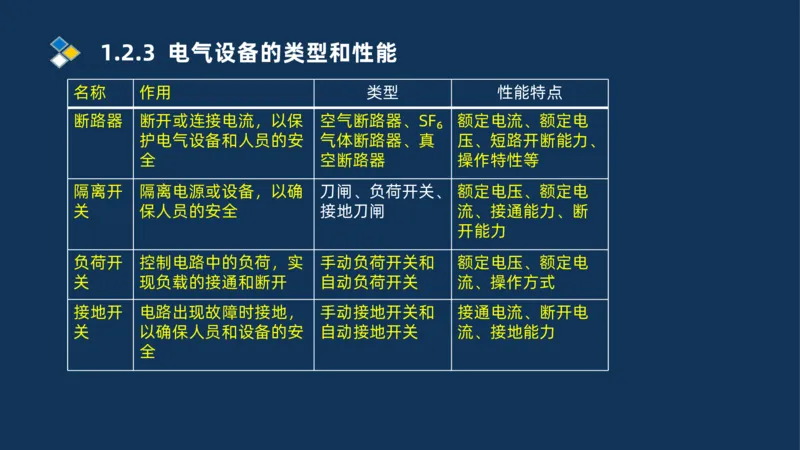

名称 作用 类型 性能特点
断路器 断开或连接电流，以保 空气断路器、SF₆ 额定电流、额定电
护电气设备和人员的安 气体断路器、真 压、短路开断能力、
全 空断路器 操作特性等
隔离开 隔离电源或设备，以确 刀闸、负荷开关、 额定电压、额定电
关 保人员的安全 接地刀闸 流、接通能力、断
开能力
负荷开 控制电路中的负荷，实 手动负荷开关和 额定电压、额定电
关 现负载的接通和断开 自动负荷开关 流、操作方式
接地开 电路出现故障时接地， 手动接地开关和 接通电流、断开电
关 以确保人员和设备的安 自动接地开关 流、接地能力
全1.2.3 电气设备的类型和性能

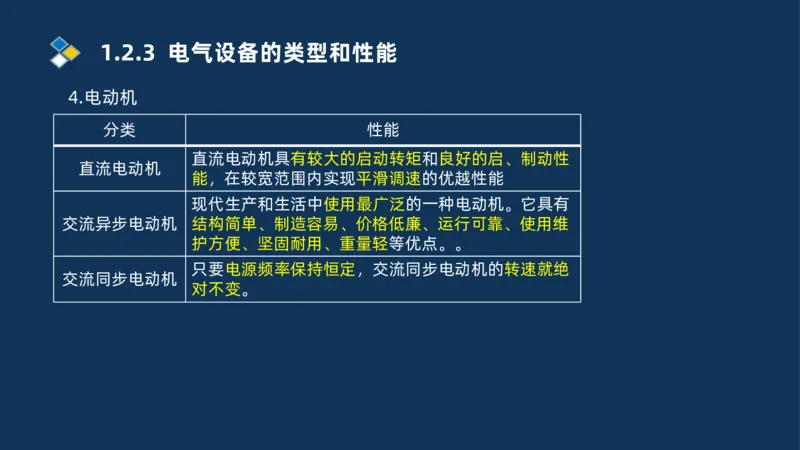

4.电动机
分类 性能
直流电动机具有较大的启动转矩和良好的启、制动性
直流电动机
能，在较宽范围内实现平滑调速的优越性能
现代生产和生活中使用最广泛的一种电动机。它具有
交流异步电动机 结构简单、制造容易、价格低廉、运行可靠、使用维
护方便、坚固耐用、重量轻等优点。。
只要电源频率保持恒定，交流同步电动机的转速就绝
交流同步电动机
对不变。1.2.3 电气设备的类型和性能

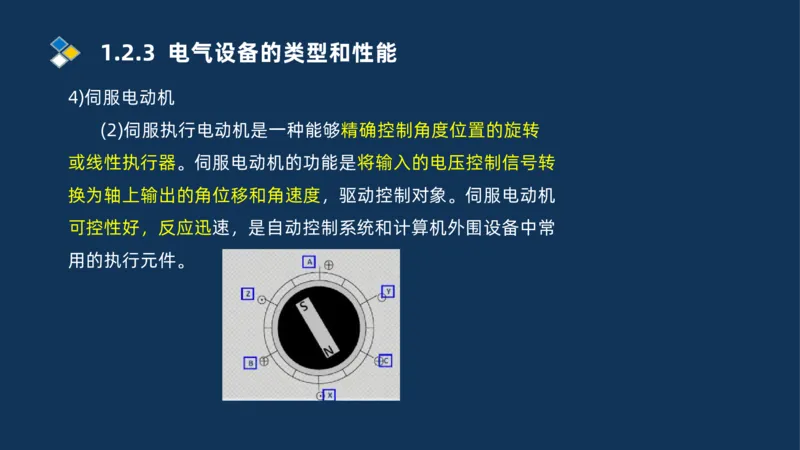

4)伺服电动机
(2)伺服执行电动机是一种能够精确控制角度位置的旋转
或线性执行器。伺服电动机的功能是将输入的电压控制信号转
换为轴上输出的角位移和角速度，驱动控制对象。伺服电动机
可控性好，反应迅速，是自动控制系统和计算机外围设备中常
用的执行元件。1.2.3 电气设备的类型和性能
4)伺服电动机

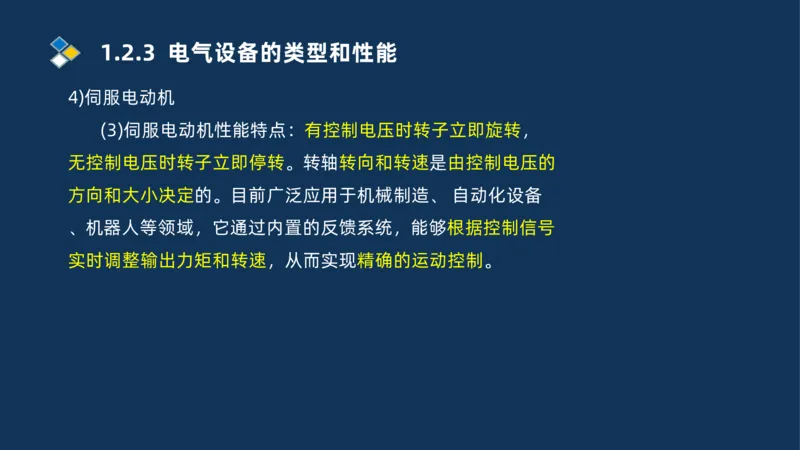

(3)伺服电动机性能特点：有控制电压时转子立即旋转，
无控制电压时转子立即停转。转轴转向和转速是由控制电压的
方向和大小决定的。目前广泛应用于机械制造、 自动化设备
、机器人等领域，它通过内置的反馈系统，能够根据控制信号
实时调整输出力矩和转速，从而实现精确的运动控制。1.2.3 电气设备的类型和性能

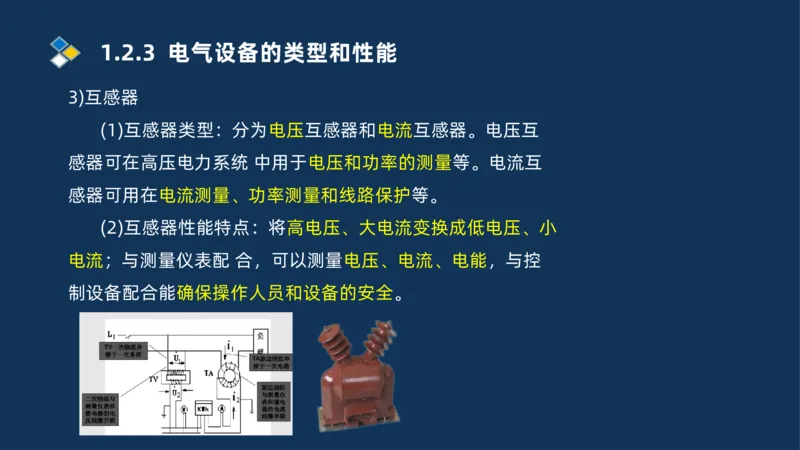

3)互感器
(1)互感器类型：分为电压互感器和电流互感器。电压互
感器可在高压电力系统 中用于电压和功率的测量等。电流互
感器可用在电流测量、功率测量和线路保护等。
(2)互感器性能特点：将高电压、大电流变换成低电压、小
电流；与测量仪表配 合，可以测量电压、电流、电能，与控
制设备配合能确保操作人员和设备的安全。1.2.3 电气设备的类型和性能

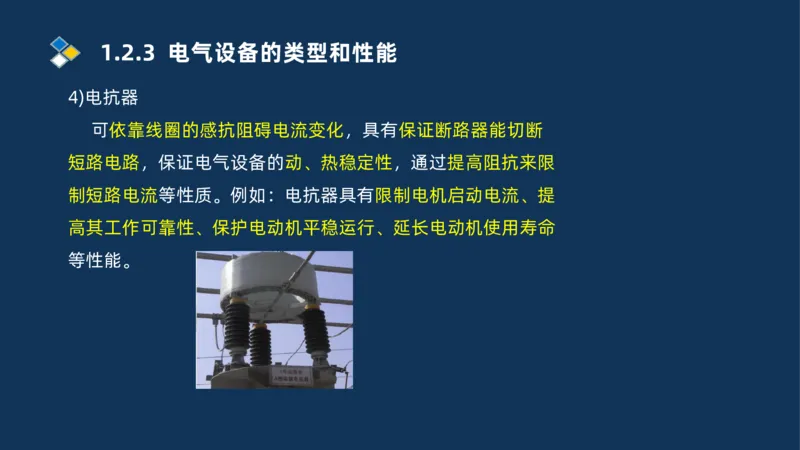

4)电抗器
可依靠线圈的感抗阻碍电流变化，具有保证断路器能切断
短路电路，保证电气设备的动、热稳定性，通过提高阻抗来限
制短路电流等性质。例如：电抗器具有限制电机启动电流、提
高其工作可靠性、保护电动机平稳运行、延长电动机使用寿命
等性能。1.2.3 电气设备的类型和性能

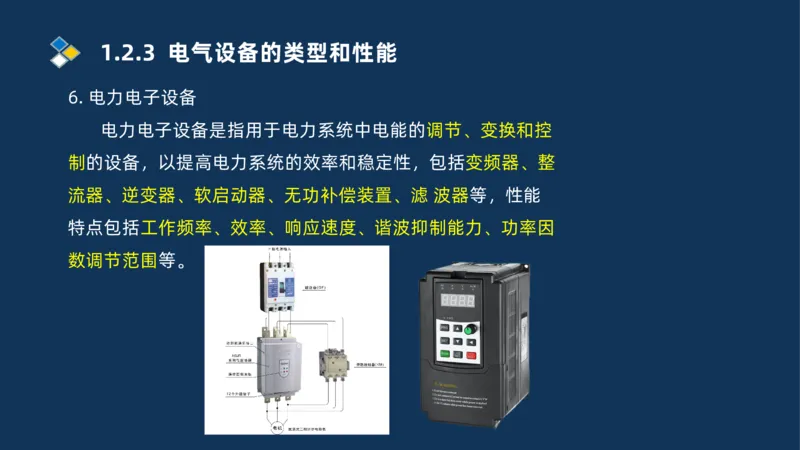

6. 电力电子设备
电力电子设备是指用于电力系统中电能的调节、变换和控
制的设备，以提高电力系统的效率和稳定性，包括变频器、整
流器、逆变器、软启动器、无功补偿装置、滤 波器等，性能
特点包括工作频率、效率、响应速度、谐波抑制能力、功率因
数调节范围等。1.2.3 电气设备的类型和性能

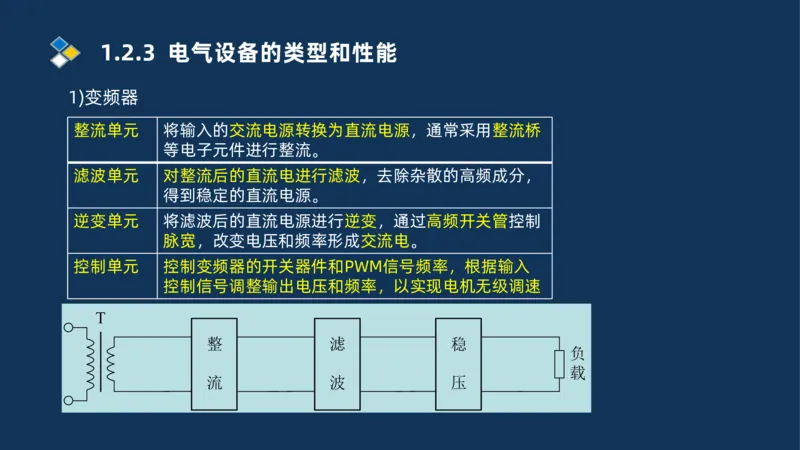

1)变频器
整流单元 将输入的交流电源转换为直流电源，通常采用整流桥
等电子元件进行整流。
滤波单元 对整流后的直流电进行滤波，去除杂散的高频成分，
得到稳定的直流电源。
逆变单元 将滤波后的直流电源进行逆变，通过高频开关管控制
脉宽，改变电压和频率形成交流电。
控制单元 控制变频器的开关器件和PWM信号频率，根据输入
控制信号调整输出电压和频率，以实现电机无级调速
T
整 滤 稳
负
载
流 波 压1.2.3 电气设备的类型和性能

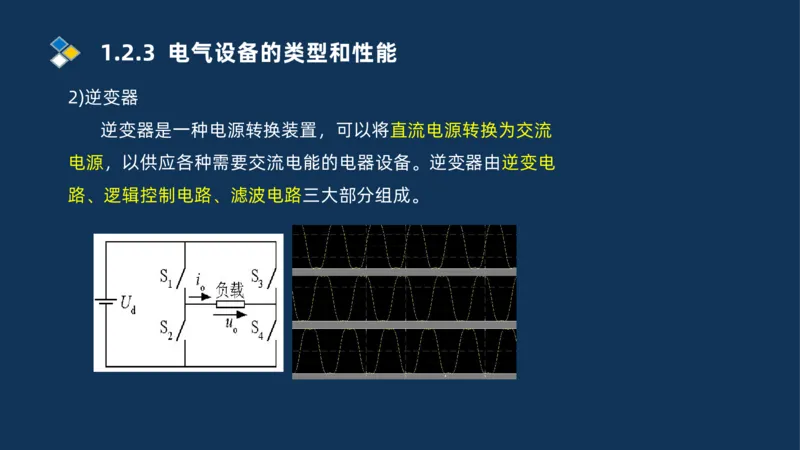

2)逆变器
逆变器是一种电源转换装置，可以将直流电源转换为交流
电源，以供应各种需要交流电能的电器设备。逆变器由逆变电
路、逻辑控制电路、滤波电路三大部分组成。1.2.3 电气设备的类型和性能
2)逆变器
开关元件 是构成逆变器的核心部件，通过有规则地让开关元件
重复开、关， 使直流电变交流电输出。
PWM 控 控制IGBT管的导通或截止，从而控制逆变器输出交流
制器 电的电压和频率。
反馈回路 用于监测输出电压和电流，并将其反馈给PWM控制
器，以调整输出电压和电流的波形。
例如：通过逆变器，可以控制电机运行方式，改变电机速度、扭
矩和方向，以达 到对系统的精确控制并实现节能。逆变器可分为
多种类型，如太阳能逆变器、汽车逆变器等。1.2.3 电气设备的类型和性能

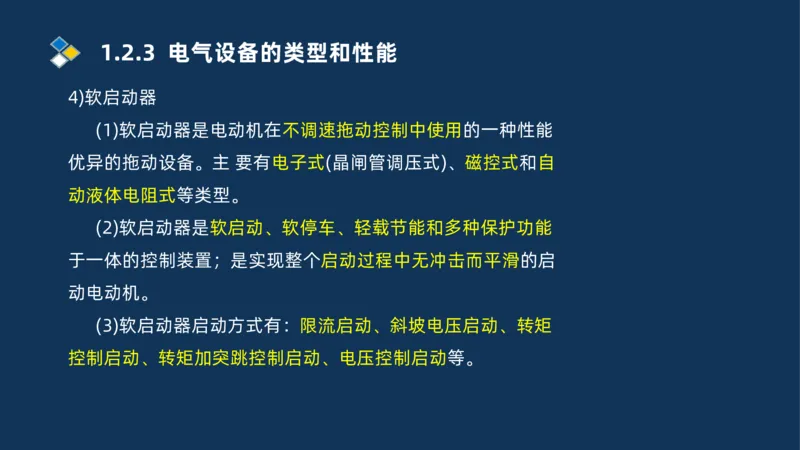

4)软启动器
(1)软启动器是电动机在不调速拖动控制中使用的一种性能
优异的拖动设备。主 要有电子式(晶闸管调压式)、磁控式和自
动液体电阻式等类型。
(2)软启动器是软启动、软停车、轻载节能和多种保护功能
于一体的控制装置；是实现整个启动过程中无冲击而平滑的启
动电动机。
(3)软启动器启动方式有：限流启动、斜坡电压启动、转矩
控制启动、转矩加突跳控制启动、电压控制启动等。第2章 机电工程专业技术2.1 工程测量技术1.2 机电工程常用设备
2.1.1 工程测量方法及要求
2.1.2 工程测量的实施与控制
2.1.3 工程测量仪器的应用2.1.1 工程测量方法及要求

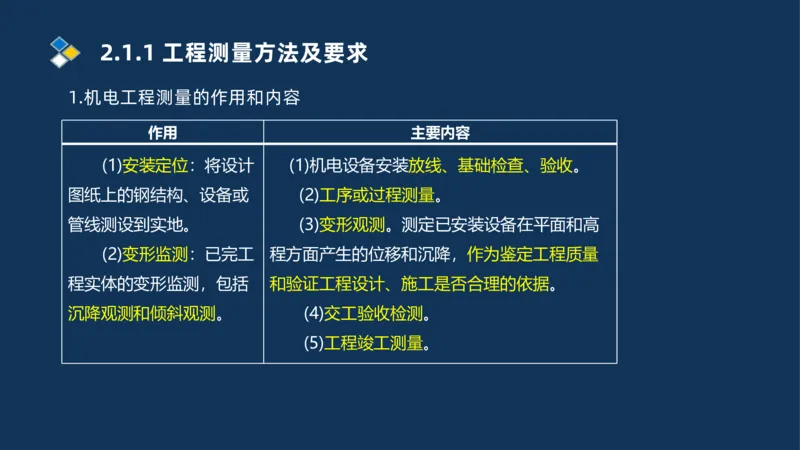

1.机电工程测量的作用和内容
作用 主要内容
(1)安装定位：将设计 (1)机电设备安装放线、基础检查、验收。
图纸上的钢结构、设备或 (2)工序或过程测量。
管线测设到实地。 (3)变形观测。测定已安装设备在平面和高
(2)变形监测：已完工 程方面产生的位移和沉降，作为鉴定工程质量
程实体的变形监测，包括 和验证工程设计、施工是否合理的依据。
沉降观测和倾斜观测。 (4)交工验收检测。
(5)工程竣工测量。2.1.1 工程测量方法及要求

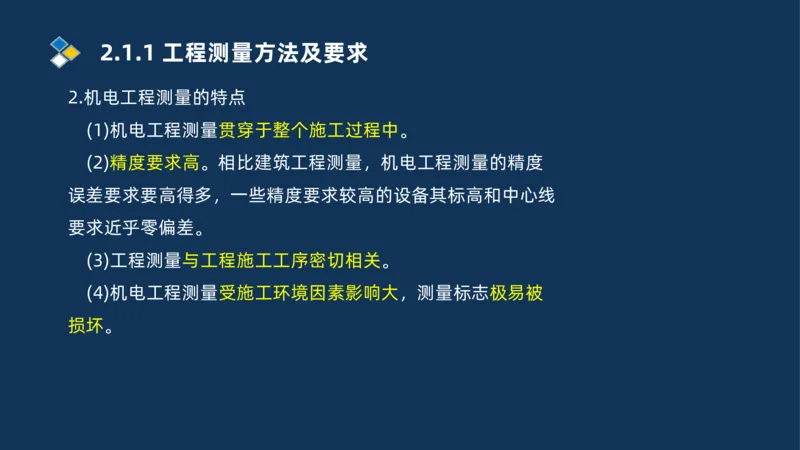

2.机电工程测量的特点
(1)机电工程测量贯穿于整个施工过程中。
(2)精度要求高。相比建筑工程测量，机电工程测量的精度
误差要求要高得多，一些精度要求较高的设备其标高和中心线
要求近乎零偏差。
(3)工程测量与工程施工工序密切相关。
(4)机电工程测量受施工环境因素影响大，测量标志极易被
损坏。2.1.1 工程测量方法及要求
3.机电工程测量的原则和要求

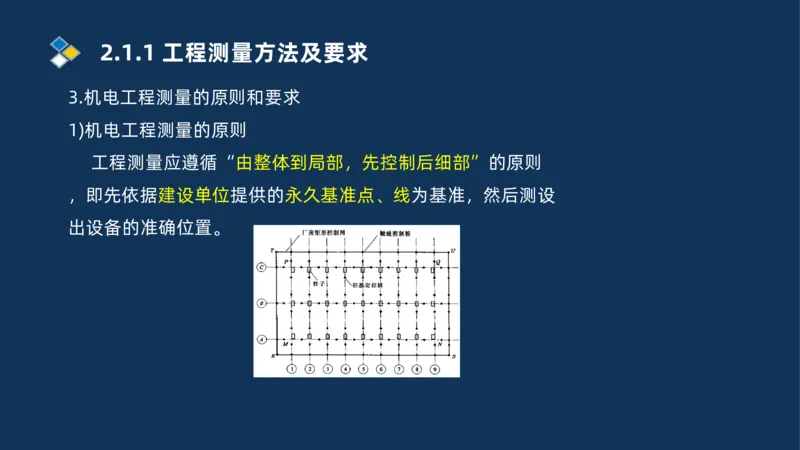

1)机电工程测量的原则
工程测量应遵循“由整体到局部，先控制后细部”的原则
，即先依据建设单位提供的永久基准点、线为基准，然后测设
出设备的准确位置。2.1.1 工程测量方法及要求
3.机电工程测量的原则和要求

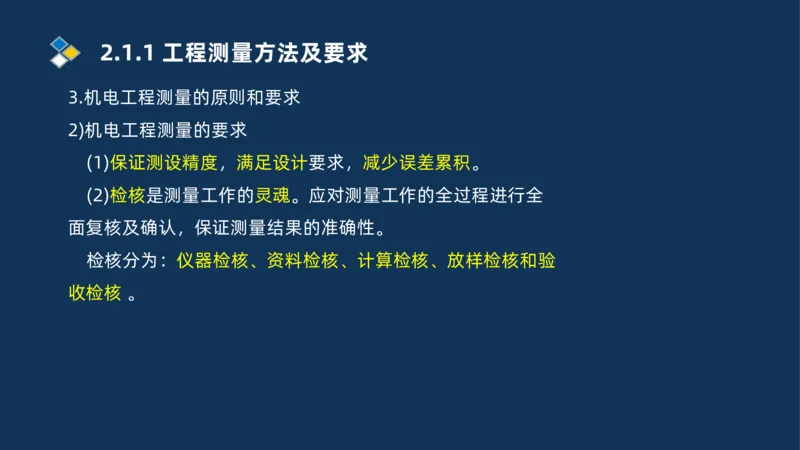

2)机电工程测量的要求
(1)保证测设精度，满足设计要求，减少误差累积。
(2)检核是测量工作的灵魂。应对测量工作的全过程进行全
面复核及确认，保证测量结果的准确性。
检核分为：仪器检核、资料检核、计算检核、放样检核和验
收检核 。2.1.1 工程测量方法及要求
4.机电工程测量的基本原理与方法

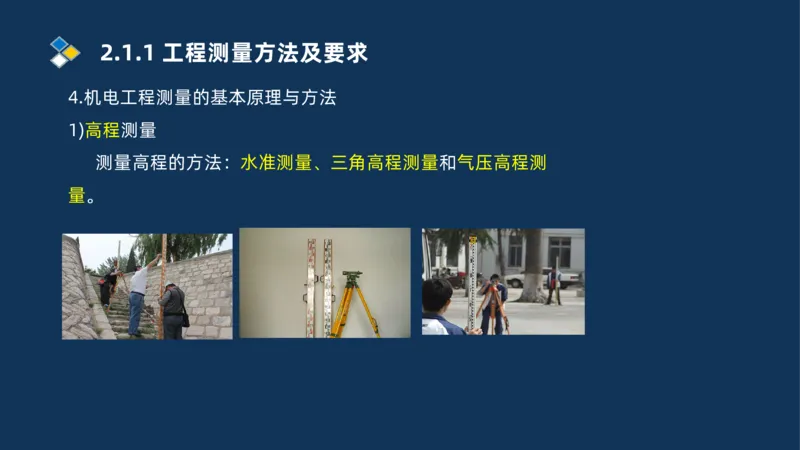

1)高程测量
测量高程的方法：水准测量、三角高程测量和气压高程测
量。2.1.1 工程测量方法及要求
4.机电工程测量的基本原理与方法
(1)水准测量

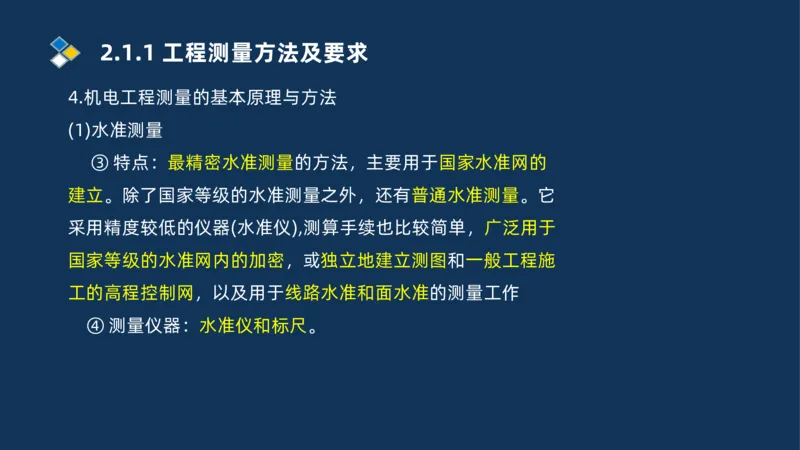

③ 特点：最精密水准测量的方法，主要用于国家水准网的
建立。除了国家等级的水准测量之外，还有普通水准测量。它
采用精度较低的仪器(水准仪),测算手续也比较简单，广泛用于
国家等级的水准网内的加密，或独立地建立测图和一般工程施
工的高程控制网，以及用于线路水准和面水准的测量工作
④ 测量仪器：水准仪和标尺。2.1.1 工程测量方法及要求
4.机电工程测量的基本原理与方法

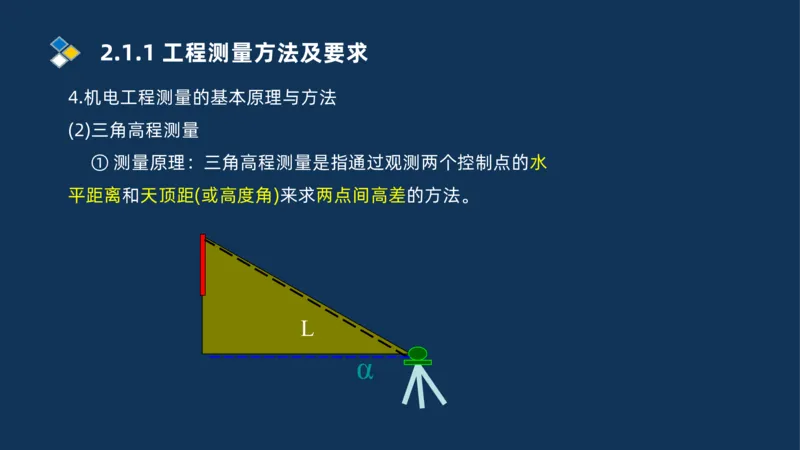

(2)三角高程测量
① 测量原理：三角高程测量是指通过观测两个控制点的水
平距离和天顶距(或高度角)来求两点间高差的方法。
L
α2.1.1 工程测量方法及要求
4.机电工程测量的基本原理与方法
(2)三角高程测量
② 特点：观测方法简单，受地形条件限制小，是测定大地
控制点高程的基本方法。 例如：在山区或地形起伏较大的地
区测定地面点高程时，采用水准测量一般难以进行，实际工作
中常采用三角高程测量的方法施测。影响三角高程测量精度的
因素：距离误差、垂直角误差、大气垂直折光误差、仪器高和
视标高的误差。
③ 测量仪器：经纬仪、全站仪和(激光)测距仪。2.1.1 工程测量方法及要求

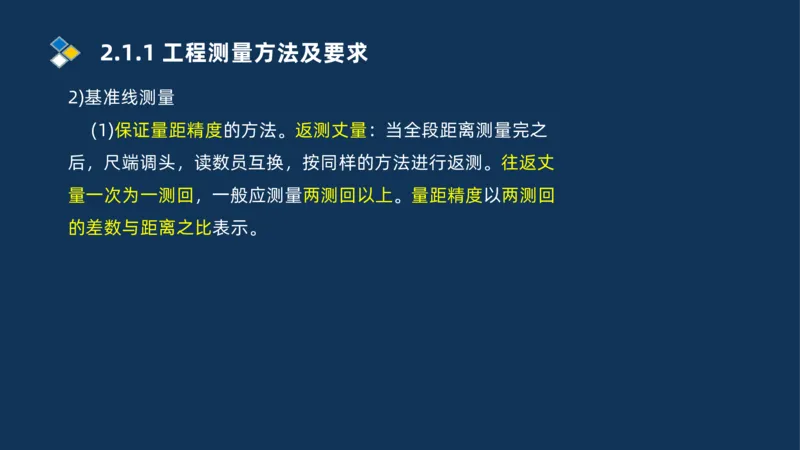

2)基准线测量
(1)保证量距精度的方法。返测丈量：当全段距离测量完之
后，尺端调头，读数员互换，按同样的方法进行返测。往返丈
量一次为一测回，一般应测量两测回以上。量距精度以两测回
的差数与距离之比表示。2.1.1 工程测量方法及要求
2)基准线测量

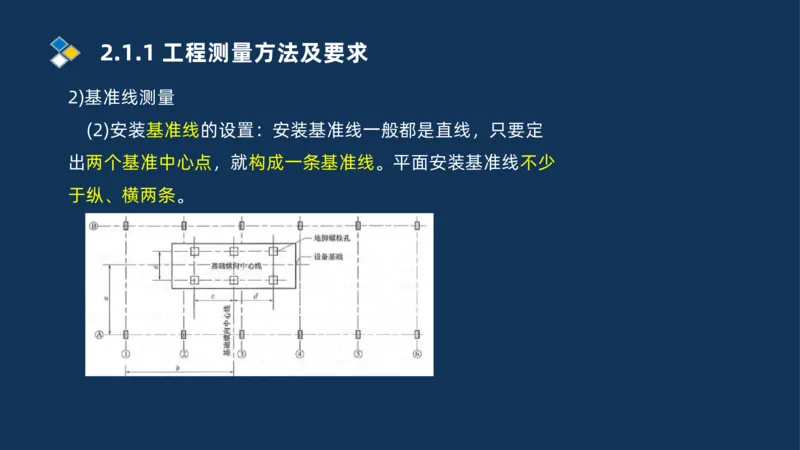

(2)安装基准线的设置：安装基准线一般都是直线，只要定
出两个基准中心点，就构成一条基准线。平面安装基准线不少
于纵、横两条。2.1.1 工程测量方法及要求
2)基准线测量

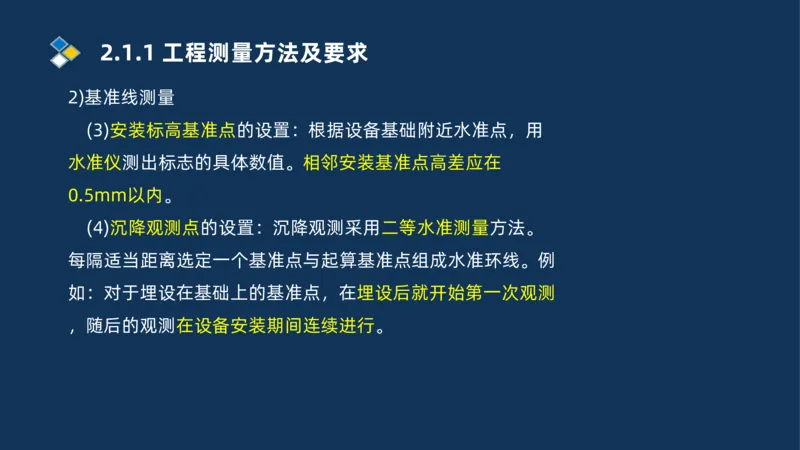

(3)安装标高基准点的设置：根据设备基础附近水准点，用
水准仪测出标志的具体数值。相邻安装基准点高差应在
0.5mm以内。
(4)沉降观测点的设置：沉降观测采用二等水准测量方法。
每隔适当距离选定一个基准点与起算基准点组成水准环线。例
如：对于埋设在基础上的基准点，在埋设后就开始第一次观测
，随后的观测在设备安装期间连续进行。2.1.1 工程测量方法及要求

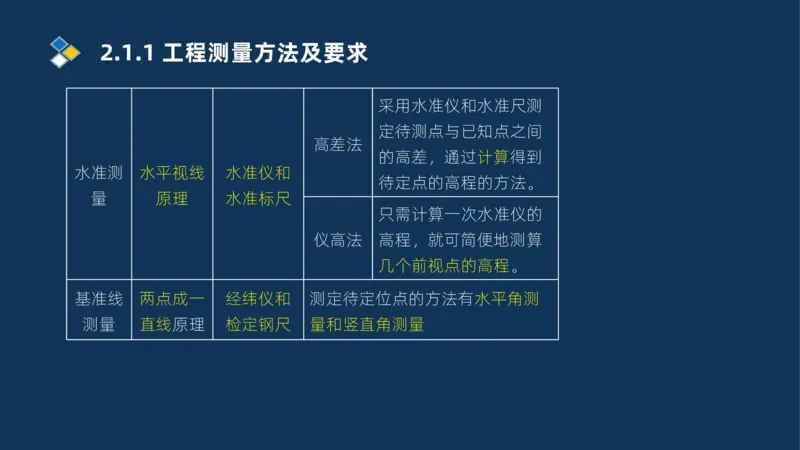

采用水准仪和水准尺测
定待测点与已知点之间
高差法
的高差，通过计算得到
水准测 水平视线 水准仪和
待定点的高程的方法。
量 原理 水准标尺
只需计算一次水准仪的
仪高法 高程，就可简便地测算
几个前视点的高程。
基准线 两点成一 经纬仪和 测定待定位点的方法有水平角测
测量 直线原理 检定钢尺 量和竖直角测量2.1.2工程测量的实施与控制

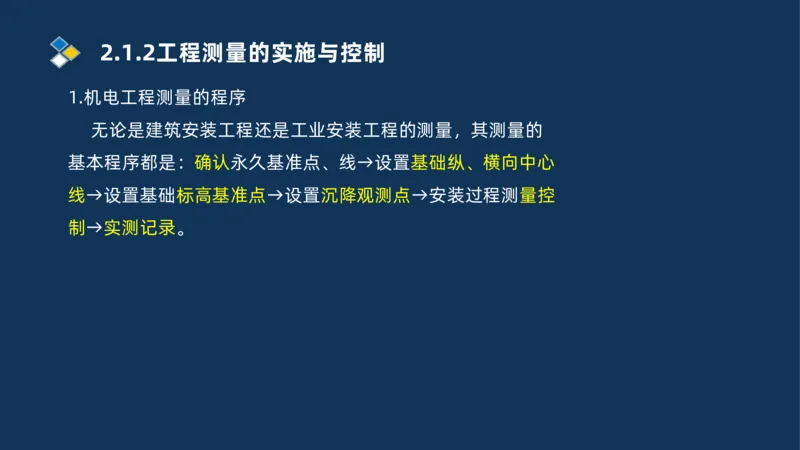

1.机电工程测量的程序
无论是建筑安装工程还是工业安装工程的测量，其测量的
基本程序都是：确认永久基准点、线→设置基础纵、横向中心
线→设置基础标高基准点→设置沉降观测点→安装过程测量控
制→实测记录。2.1.2工程测量的实施与控制
2.机电工程中常见的工程测量
2)生产设备安装的测量

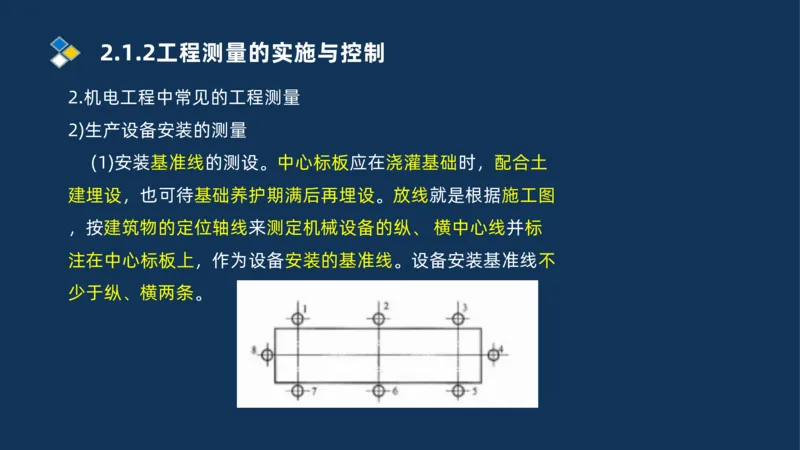

(1)安装基准线的测设。中心标板应在浇灌基础时，配合土
建埋设，也可待基础养护期满后再埋设。放线就是根据施工图
，按建筑物的定位轴线来测定机械设备的纵、 横中心线并标
注在中心标板上，作为设备安装的基准线。设备安装基准线不
少于纵、横两条。2.1.2工程测量的实施与控制
2.机电工程中常见的工程测量
2)生产设备安装的测量

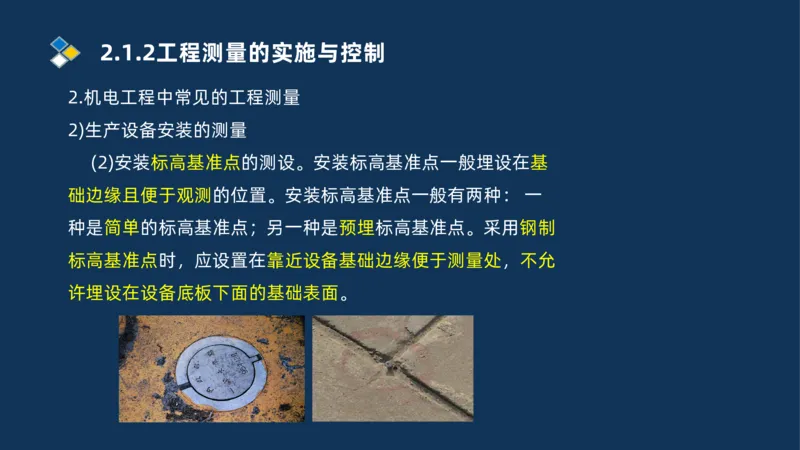

(2)安装标高基准点的测设。安装标高基准点一般埋设在基
础边缘且便于观测的位置。安装标高基准点一般有两种： 一
种是简单的标高基准点；另一种是预埋标高基准点。采用钢制
标高基准点时，应设置在靠近设备基础边缘便于测量处，不允
许埋设在设备底板下面的基础表面。2.1.2工程测量的实施与控制
2.机电工程中常见的工程测量
2)生产设备安装的测量

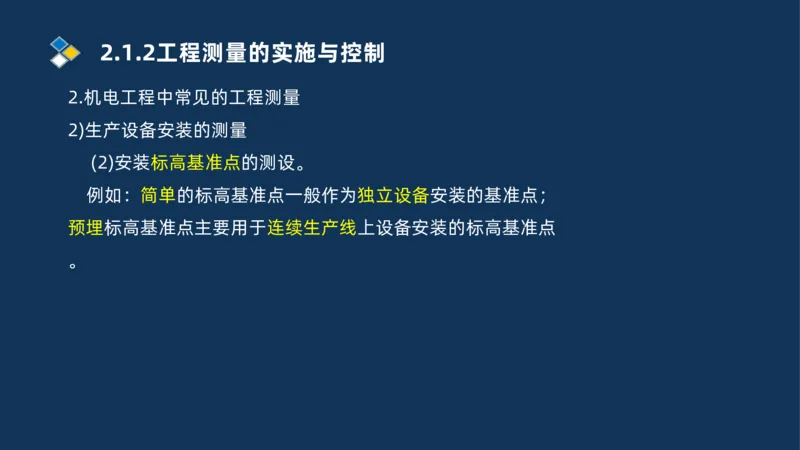

(2)安装标高基准点的测设。
例如：简单的标高基准点一般作为独立设备安装的基准点；
预埋标高基准点主要用于连续生产线上设备安装的标高基准点
。2.1.2工程测量的实施与控制
2.机电工程中常见的工程测量
2)生产设备安装的测量

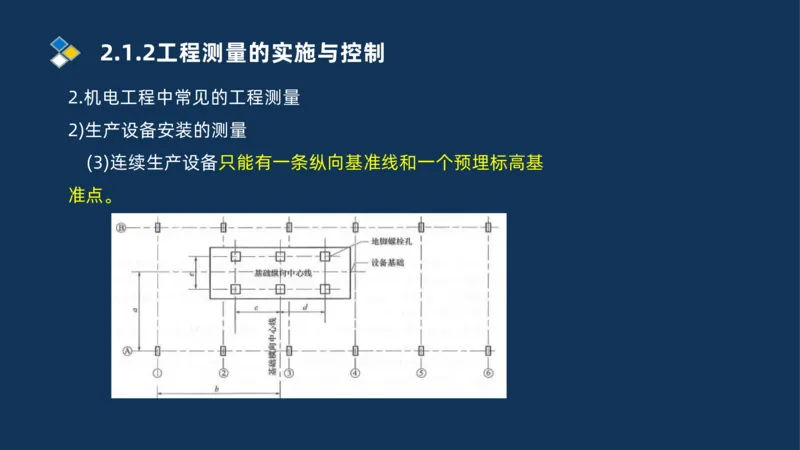

(3)连续生产设备只能有一条纵向基准线和一个预埋标高基
准点。2.1.2工程测量的实施与控制

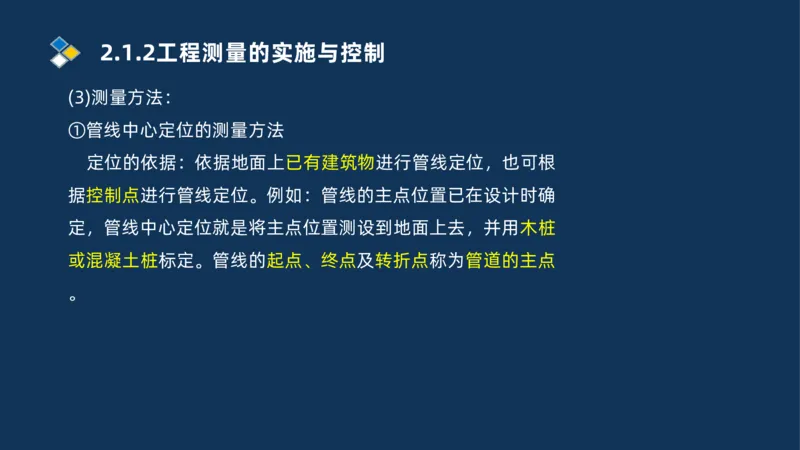

(3)测量方法：
①管线中心定位的测量方法
定位的依据：依据地面上已有建筑物进行管线定位，也可根
据控制点进行管线定位。例如：管线的主点位置已在设计时确
定，管线中心定位就是将主点位置测设到地面上去，并用木桩
或混凝土桩标定。管线的起点、终点及转折点称为管道的主点
。2.1.2工程测量的实施与控制

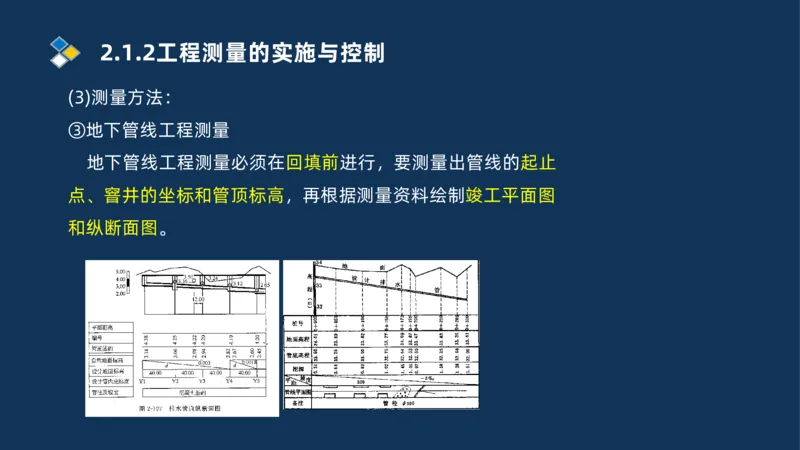

(3)测量方法：
③地下管线工程测量
地下管线工程测量必须在回填前进行，要测量出管线的起止
点、窨井的坐标和管顶标高，再根据测量资料绘制竣工平面图
和纵断面图。2.1.2工程测量的实施与控制

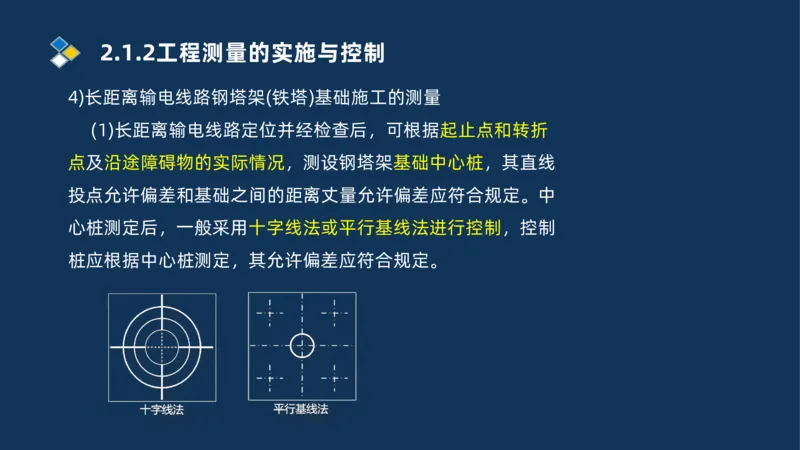

4)长距离输电线路钢塔架(铁塔)基础施工的测量
(1)长距离输电线路定位并经检查后，可根据起止点和转折
点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线
投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中
心桩测定后，一般采用十字线法或平行基线法进行控制，控制
桩应根据中心桩测定，其允许偏差应符合规定。2.1.2工程测量的实施与控制

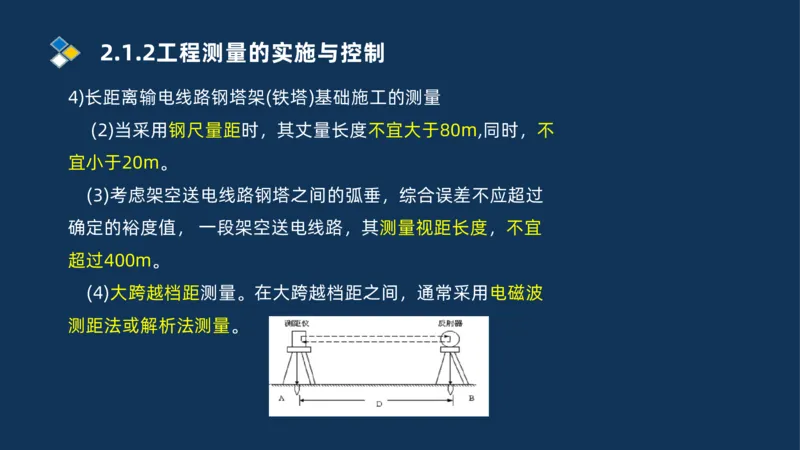

4)长距离输电线路钢塔架(铁塔)基础施工的测量
(2)当采用钢尺量距时，其丈量长度不宜大于80m,同时，不
宜小于20m。
(3)考虑架空送电线路钢塔之间的弧垂，综合误差不应超过
确定的裕度值， 一段架空送电线路，其测量视距长度，不宜
超过400m。
(4)大跨越档距测量。在大跨越档距之间，通常采用电磁波

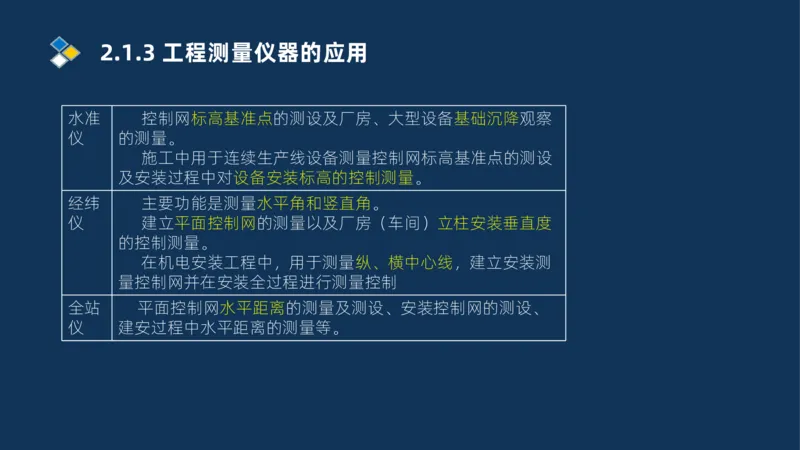

测距法或解析法测量。2.1.3 工程测量仪器的应用
水准 控制网标高基准点的测设及厂房、大型设备基础沉降观察
仪 的测量。
施工中用于连续生产线设备测量控制网标高基准点的测设
及安装过程中对设备安装标高的控制测量。
经纬 主要功能是测量水平角和竖直角。
仪 建立平面控制网的测量以及厂房（车间）立柱安装垂直度
的控制测量。
在机电安装工程中，用于测量纵、横中心线，建立安装测
量控制网并在安装全过程进行测量控制
全站 平面控制网水平距离的测量及测设、安装控制网的测设、
仪 建安过程中水平距离的测量等。2.1.3 工程测量仪器的应用

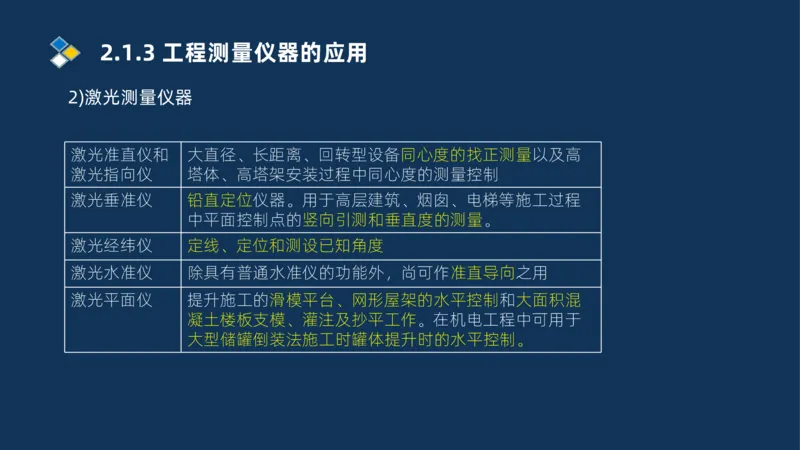

2)激光测量仪器
激光准直仪和 大直径、长距离、回转型设备同心度的找正测量以及高
激光指向仪 塔体、高塔架安装过程中同心度的测量控制
激光垂准仪 铅直定位仪器。用于高层建筑、烟囱、电梯等施工过程
中平面控制点的竖向引测和垂直度的测量。
激光经纬仪 定线、定位和测设已知角度
激光水准仪 除具有普通水准仪的功能外，尚可作准直导向之用
激光平面仪 提升施工的滑模平台、网形屋架的水平控制和大面积混
凝土楼板支模、灌注及抄平工作。在机电工程中可用于
大型储罐倒装法施工时罐体提升时的水平控制。谢谢 观看
THANKS
