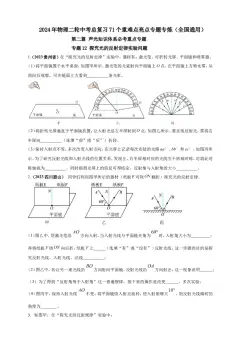

2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第二篇 声光知识体系必考重点专题
专题12 探究光的反射定律实验问题
1.（2023贵州省）在“探究光的反射定律”实验中，器材有：激光笔、可折转光屏、平面镜和喷雾器。
（1）将平面镜置于水平桌面，如图甲所示。激光笔的光束射向平面镜上O点，在平面镜上方喷水雾，从
前向后观察，可在镜面上方看到__________条光束。
（2）将折转光屏垂直于平面镜放置，让入射光沿左半屏射到O点，如图乙所示。要呈现反射光，需将右
半屏向__________（选填“前”或“后”）折转。
（3）保持入射点不变，多次改变入射方向，在光屏上记录每次实验的光路aa′、bb′和cc′，如图丙所
示。为了研究反射光线和入射光线的位置关系，发现左、右半屏相对应的光线关于转轴对称，可将此对
称轴视为__________。同时根据光屏上的倍息可得结论，反射角与入射角的大小__________。
2.（2023四川眉山） 同学们利用图甲所示的器材（纸板F可绕 翻折）探究光的反射定律。
（1）图乙中，用激光笔沿 方向入射，当入射光线与平面镜夹角为 时，入射角大小为_________；
再将纸板F绕 向后折，纸板F上______（选填“有”或“没有”）反射光线，这一步骤的目的是探
究反射光线、入射光线、法线__________；
（2）图乙中，若让另一束光线沿 方向射向平面镜，反射光线沿 方向射出，这一现象说明______；
（3）为了得到“反射角等于入射角”这一普遍规律，接下来的操作是改变______，多次实验；
（4）图丙中，保持入射光线 不变，将平面镜绕入射点旋转，使入射角增大 ，则反射光线偏转的
角度为________。
3．如图甲，在“探究光的反射规律”实验中：
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）在纸板前从不同方向都可以看到纸板上入射光线 EO的径迹，这是因为光在纸板上发生了
（选填“漫”或“镜面”）反射；
（2）多次改变入射角的大小进行实验，可以得出结论：反射角 入射角；
（3）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使实验中更容易观察
光路。他很好奇这是如何做到的，于是拆开激光笔。如图乙所示，一束很细的激光发射出来后通过一个
透明的圆柱体，由于圆柱体对光有 （选填“会聚”或“发散”）作用，最终使激光在光屏上展开
得很宽。
4.“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的
白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针方向转动，
可观察到反射光束沿______时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”
的结论你认为有何不妥之处？______；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说
明了：______；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束______。
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
5.（ 2023甘肃金昌）小林在“探究光的反射规律”实验中，如图甲所示，把一个平面镜放在水平桌面上，
再把一张纸板ENF竖直的立在平面镜上，使一束光贴着纸板沿某一角度射到O点，经平面镜反射，沿
另一个方向射出。在纸板上用笔描出入射光EO和反射光OF的路径。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
甲 乙
（1）图甲中，用激光笔让一束光沿着EO平行纸板射向镜面上的O点，小林能从不同方向看到纸板上
的光束，是因为发生了______反射，在纸板上画出光路，再次改变EO的方向，重复上述实验，取下纸
板，用量角器量出光线EO与______（选填“ON”或“CD”）的夹角，即为入射角，记下数据，比较反
射角和入射角的大小关系；
（2）图甲中，当光沿FO的方向射向O点时，光会沿着OE的方向射出，说明在反射现象中光路是____
的；
（3）小林让激光笔发出的激光沿EO射到平面镜上的O点，先不折转光屏时，ON右侧光屏上能观察到
反射光线，再将右侧光屏沿ON向后转动，如图乙所示，右侧光屏上观察不到反射光线。这说明光的反
射现象中，反射光线、入射光线和法线在_______平面上；
（4）小林使入射光线与反射光线的夹角为60°时，则反射角大小应为_________。
6.（2023齐齐哈尔） 小明利用如图装置探究光反射时的规律。
（1）如图1所示，实验时，把一个平面镜放在水平桌面上，再把白色纸板 （右侧可绕 翻折）竖
直地立在平面镜上，纸板上的直线 应______于镜面。使一束光贴着纸板沿某一角度射到 点，光
在纸板上发生______（选填“镜面”或“漫”）反射，呈现径迹。光经平面镜反射，沿另一个方向射出；
（2）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。取下纸板，用量角器测量
两侧的 和 ，是为了_____；根据实验结论可知：当入射光 与平面镜夹角为 时，反射
角为______；
（3）让光沿图1中 方向照射到镜面，它会沿着 方向射出。这表明：在光的反射现象中，光路是
__的。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（4）如图2所示，把纸板 右侧绕 向前折或向后折，在右侧纸板上看不到反射光。这表明：在反
射现象中，反射光线、入射光线和法线都在________内。
7.（ 2023江苏扬州）“探究光的反射规律”装置如图所示，白纸板放在水平桌面上，再将一块平面镜竖
直放在纸板上，在纸板上安装一支可自由移动的激光笔，使其发出的光紧贴纸板入射。
（1）图中的入射角是______度；
（2）当_______时，反射光线与入射光线重合，此时入射光线向右偏转一定角度，反射光线向______偏
转；
（3）多次实验，在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入
射角这一结论，你的操作是______。
8.（ 2023山东济南）如图所示，半圆形滑轨垂直固定在水平底座上，红色激光笔可以保持半径方向沿半
圆形滑轨自由滑动；水平底座上装有一可在水平面内自由转动的L形支架，绿色激光笔B安装在支架
的水平横梁上并可以沿横梁移动，在半圆形滑轨的圆心处放置一块小平面镜。
小梅和小丽在用该装置探究光的反射规律的实验中
（1）打开红色激光笔A的开关，让其发出的红色激光入射到小平面镜上的O点，小梅观察发现此时这
条红色入射光经平面镜反射后有_________条反射光。
（2）小梅沿半圆形滑轨移动红色激光笔A，发现红色入射光向中间位置靠近时红色反射光也向中间位
置靠近，反之亦然。她猜想：红色反射光与红色入射光之间是不是有一条对称轴呢？
为了验证她的猜想，她打开绿色激光笔B并调节其位置，让其发出的绿色激光从O点正上方入射到O
点，此时没有观察到绿色反射光。重新打开红色激光笔A并不断改变红色入射光的方向，发现这条绿
色激光真的好像是红色反射光与红色入射光之间的对称轴！
同组的小丽从周围不同方向观察红色入射光、红色反射光和绿色激光，竟然发现从某个方向看去它们
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
是重合的。这说明红色反射光、红色入射光和绿色激光_________。
（3）这条绿色激光的位置是否真的是红色反射光与红色入射光之间的对称轴呢？在没有量角器的情
况下，小丽又打开一支蓝色激光笔，让蓝色激光逆着红色反射光的方向入射到O点，如果_________，
就说明这条绿色激光的位置的确是红色反射光与红色入射光之间的对称轴。
（4）尽管激光笔发出的激光很亮，但观察效果还是不理想。请写出能够更清楚地看到本实验中入射光
和反射光的一种做法：_________。
9. 在“探究光的反射规律”的实验中，如图所示，水平放置平面镜，白色纸板竖直立在平面镜上，纸板
由E、F两部分组成，可以绕ON翻折。
（1）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是________，光线AO的入射角大小
是______度；
（2）为了探究反射角与入射角大小的关系，应进行的操作是________；
A．改变纸板与平面镜之间的夹角 B．沿ON向后转动纸板E
C．沿ON向后转动纸板F D．改变入射角的大小
（3）将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕
ON向后翻折，则纸板F上______（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射
光线与法线在_______内（选填“同一平面”或“不同平面”）
（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出。该实验现象说明________。
A．反射角等于入射角 B．在光的反射现象中，光路可逆
10.（ 2023湖北天门）用如图的装置探究“光的反射定律”。平面镜M水平放置，附有量角器的白纸板
由E、F两部分构成，始终竖直立在M上，可以绕ON翻折；
（1）如图甲，E、F在同一平面上，让入射光AO射向镜面，量角器上显示入射角和反射角的大小，可得
出∠r________∠i（选填“>”“<”或“=”）；
（2）改变入射光的方向，再测几组入射角和反射角，这样做的目的是_________；
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）若光沿BO入射，经M反射后沿OA射出。这表明，在光的反射现象中，光路是_________的；
（4）如图乙，把F向前或向后翻折，则在F上________（选填“能”或“不能”）看到反射光，这说明反
射光线，入射光线和法线在_________。
