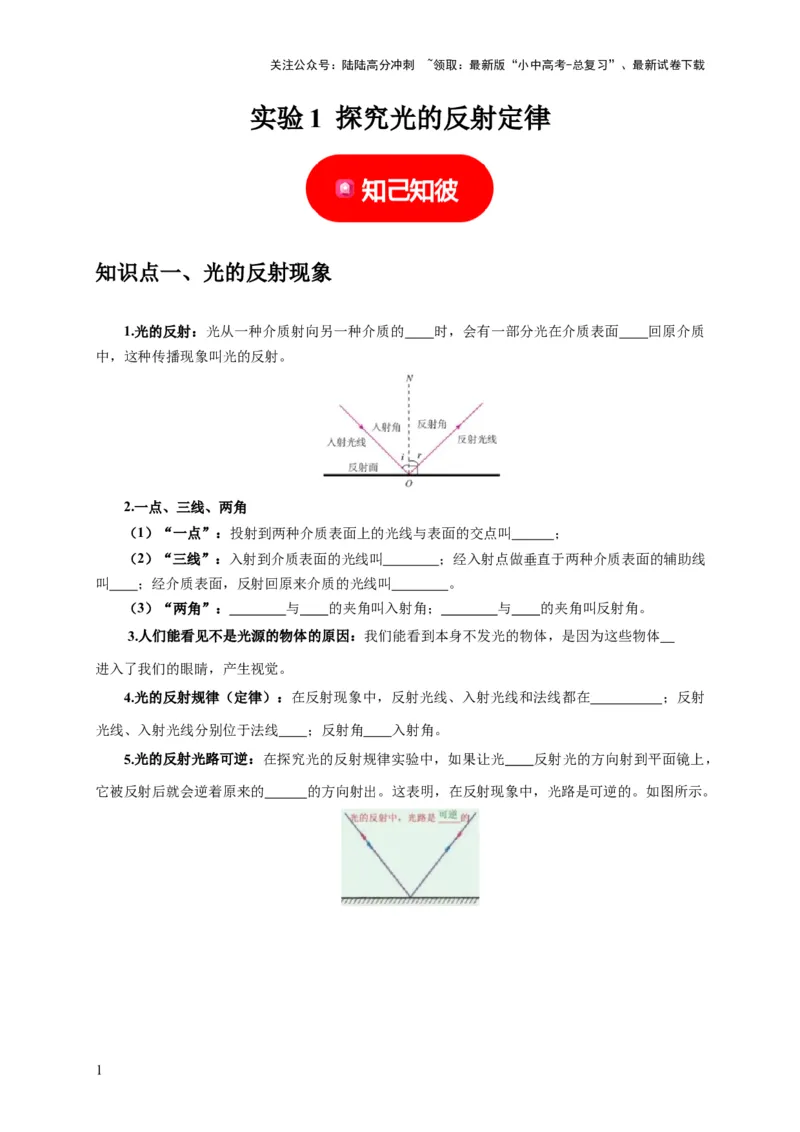

实验 1 探究光的反射定律
知识点一、光的反射现象
1.光的反射：光从一种介质射向另一种介质的 时，会有一部分光在介质表面 回原介质
中，这种传播现象叫光的反射。
2.一点、三线、两角
（1）“一点”：投射到两种介质表面上的光线与表面的交点叫 ；
（2）“三线”：入射到介质表面的光线叫 ；经入射点做垂直于两种介质表面的辅助线
叫 ；经介质表面，反射回原来介质的光线叫 。
（3）“两角”： 与 的夹角叫入射角； 与 的夹角叫反射角。
3.人们能看见不是光源的物体的原因：我们能看到本身不发光的物体，是因为这些物体
进入了我们的眼睛，产生视觉。
4.光的反射规律（定律）：在反射现象中，反射光线、入射光线和法线都在 ；反射
光线、入射光线分别位于法线 ；反射角 入射角。
5.光的反射光路可逆：在探究光的反射规律实验中，如果让光 反射光的方向射到平面镜上，
它被反射后就会逆着原来的 的方向射出。这表明，在反射现象中，光路是可逆的。如图所示。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

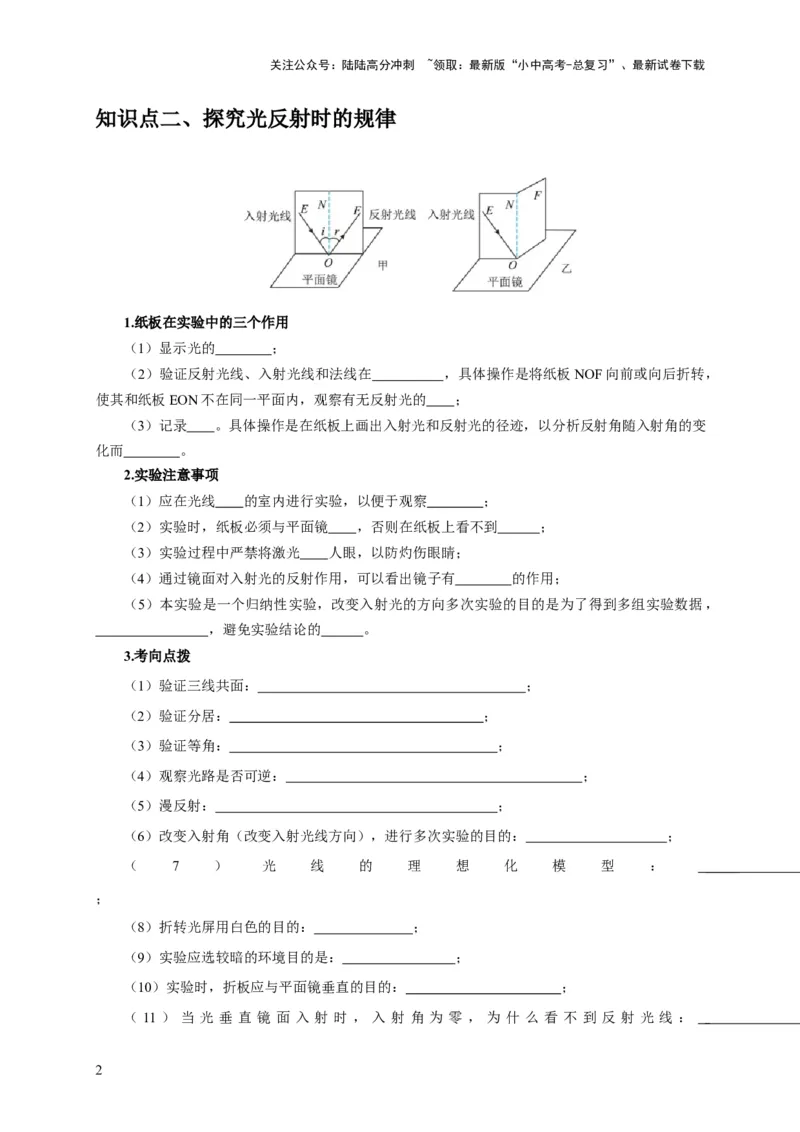

知识点二、探究光反射时的规律
1.纸板在实验中的三个作用
（1）显示光的 ；
（2）验证反射光线、入射光线和法线在 ，具体操作是将纸板NOF向前或向后折转，
使其和纸板EON不在同一平面内，观察有无反射光的 ；
（3）记录 。具体操作是在纸板上画出入射光和反射光的径迹，以分析反射角随入射角的变
化而 。
2.实验注意事项
（1）应在光线 的室内进行实验，以便于观察 ；
（2）实验时，纸板必须与平面镜 ，否则在纸板上看不到 ；
（3）实验过程中严禁将激光 人眼，以防灼伤眼睛；
（4）通过镜面对入射光的反射作用，可以看出镜子有 的作用；
（5）本实验是一个归纳性实验，改变入射光的方向多次实验的目的是为了得到多组实验数据，
，避免实验结论的 。
3.考向点拨
（1）验证三线共面： ；
（2）验证分居： ；
（3）验证等角： ；
（4）观察光路是否可逆： ；
（5）漫反射： ；
（6）改变入射角（改变入射光线方向），进行多次实验的目的： ；
（ 7 ） 光 线 的 理 想 化 模 型 ：
；
（8）折转光屏用白色的目的： ；
（9）实验应选较暗的环境目的是： ；
（10）实验时，折板应与平面镜垂直的目的： ；
（ 11 ） 当 光 垂 直 镜 面 入 射 时 ， 入 射 角 为 零 ， 为 什 么 看 不 到 反 射 光 线 ：
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
。

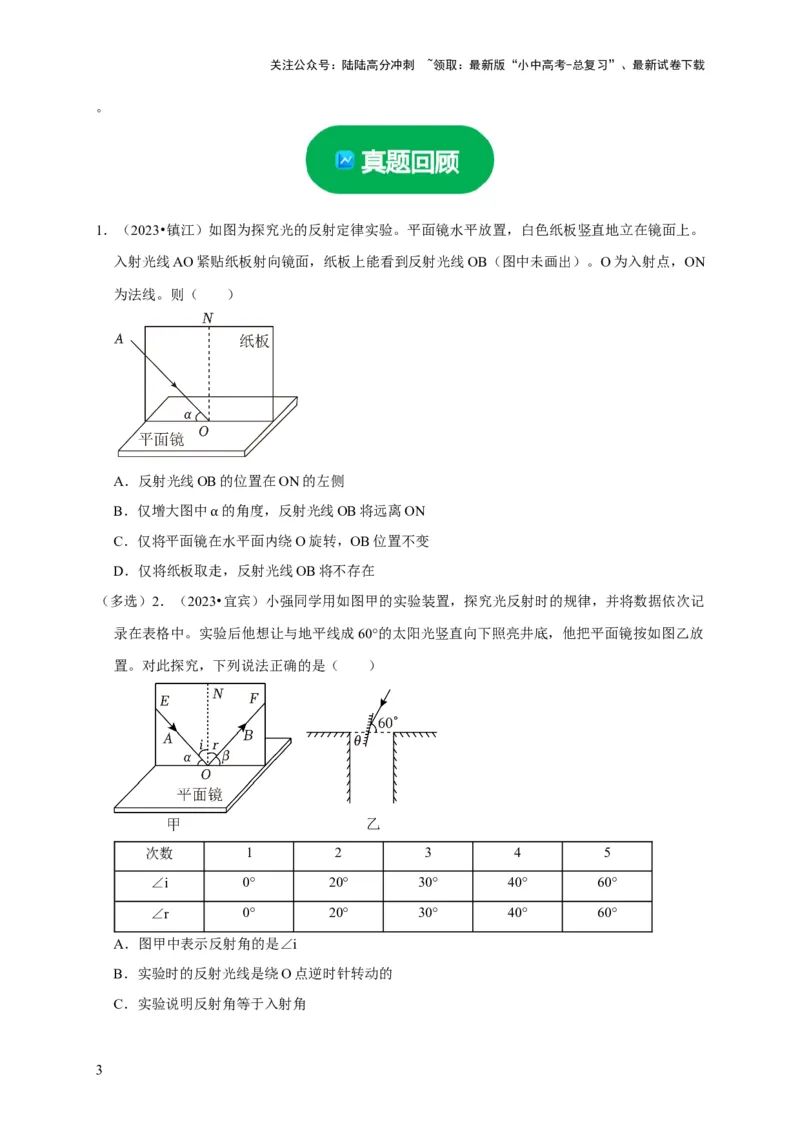

1．（2023•镇江）如图为探究光的反射定律实验。平面镜水平放置，白色纸板竖直地立在镜面上。
入射光线AO紧贴纸板射向镜面，纸板上能看到反射光线OB（图中未画出）。O为入射点，ON
为法线。则（ ）
A．反射光线OB的位置在ON的左侧
B．仅增大图中 的角度，反射光线OB将远离ON
C．仅将平面镜在α水平面内绕O旋转，OB位置不变
D．仅将纸板取走，反射光线OB将不存在
（多选）2．（2023•宜宾）小强同学用如图甲的实验装置，探究光反射时的规律，并将数据依次记
录在表格中。实验后他想让与地平线成60°的太阳光竖直向下照亮井底，他把平面镜按如图乙放
置。对此探究，下列说法正确的是（ ）
次数 1 2 3 4 5
∠i 0° 20° 30° 40° 60°
∠r 0° 20° 30° 40° 60°
A．图甲中表示反射角的是∠i
B．实验时的反射光线是绕O点逆时针转动的
C．实验说明反射角等于入射角
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．图乙中平面镜与地平线的夹角 为75°

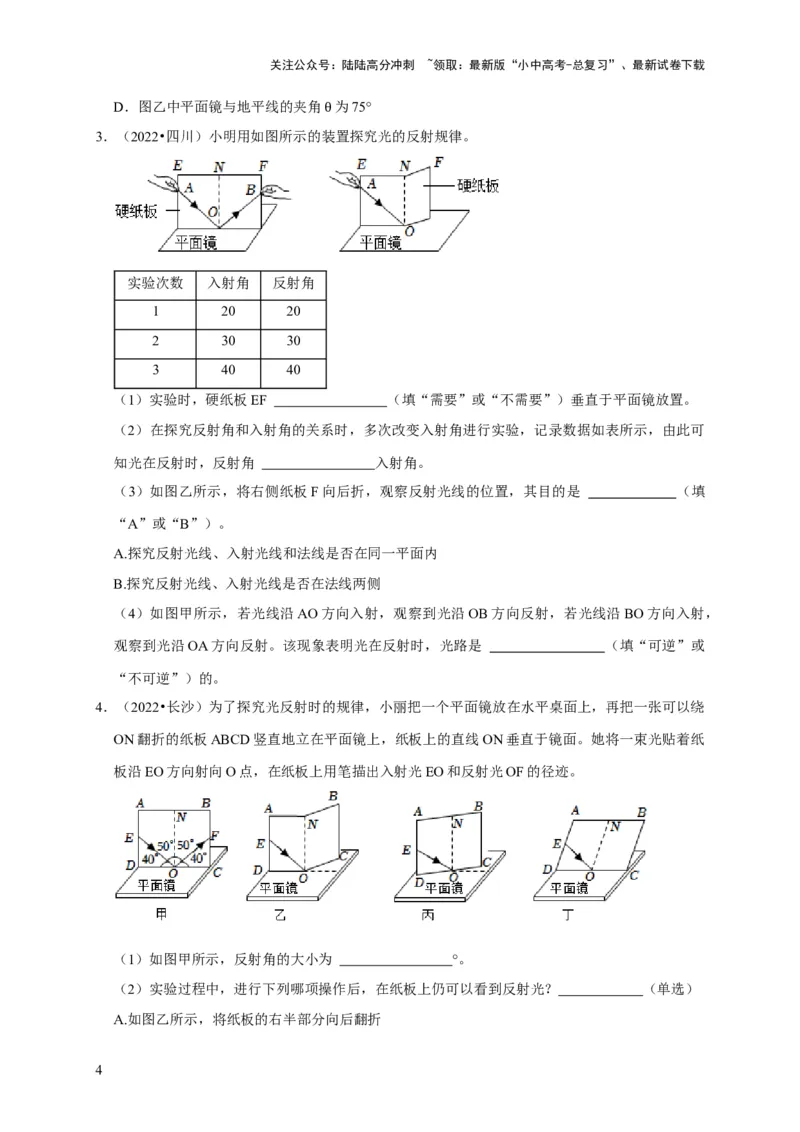

3．（2022•四川）小明用如图所示的装θ置探究光的反射规律。
实验次数 入射角 反射角
1 20 20
2 30 30
3 40 40
（1）实验时，硬纸板EF （填“需要”或“不需要”）垂直于平面镜放置。
（2）在探究反射角和入射角的关系时，多次改变入射角进行实验，记录数据如表所示，由此可
知光在反射时，反射角 入射角。
（3）如图乙所示，将右侧纸板F向后折，观察反射光线的位置，其目的是 （填
“A”或“B”）。
A.探究反射光线、入射光线和法线是否在同一平面内
B.探究反射光线、入射光线是否在法线两侧
（4）如图甲所示，若光线沿AO方向入射，观察到光沿OB方向反射，若光线沿BO方向入射，
观察到光沿OA方向反射。该现象表明光在反射时，光路是 （填“可逆”或
“不可逆”）的。
4．（2022•长沙）为了探究光反射时的规律，小丽把一个平面镜放在水平桌面上，再把一张可以绕
ON翻折的纸板ABCD竖直地立在平面镜上，纸板上的直线ON垂直于镜面。她将一束光贴着纸
板沿EO方向射向O点，在纸板上用笔描出入射光EO和反射光OF的径迹。
（1）如图甲所示，反射角的大小为 °。
（2）实验过程中，进行下列哪项操作后，在纸板上仍可以看到反射光？ （单选）
A.如图乙所示，将纸板的右半部分向后翻折
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B.如图丙所示，将纸板与入射光束一起以ON为轴旋转
C.如图丁所示，将纸板与入射光束一起以CD为轴向后倾倒

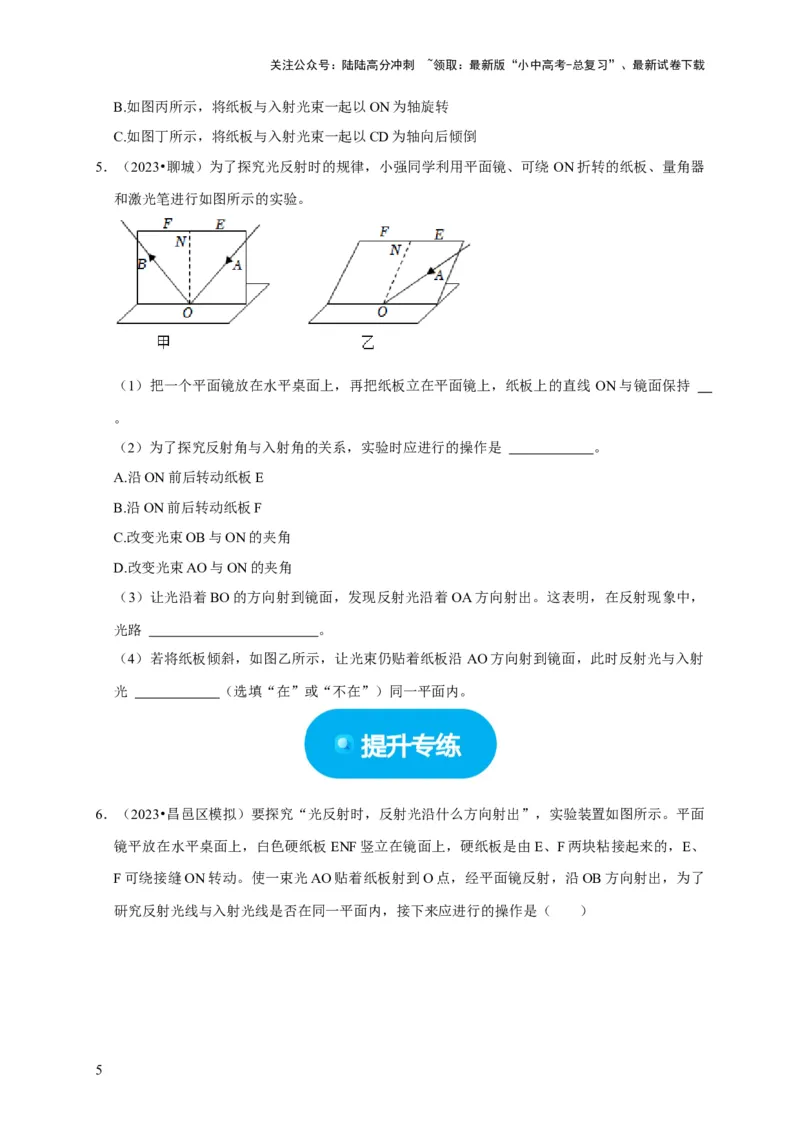

5．（2023•聊城）为了探究光反射时的规律，小强同学利用平面镜、可绕 ON折转的纸板、量角器
和激光笔进行如图所示的实验。
（1）把一个平面镜放在水平桌面上，再把纸板立在平面镜上，纸板上的直线 ON与镜面保持
。
（2）为了探究反射角与入射角的关系，实验时应进行的操作是 。
A.沿ON前后转动纸板E
B.沿ON前后转动纸板F
C.改变光束OB与ON的夹角
D.改变光束AO与ON的夹角
（3）让光沿着BO的方向射到镜面，发现反射光沿着OA方向射出。这表明，在反射现象中，
光路 。
（4）若将纸板倾斜，如图乙所示，让光束仍贴着纸板沿 AO方向射到镜面，此时反射光与入射
光 （选填“在”或“不在”）同一平面内。
6．（2023•昌邑区模拟）要探究“光反射时，反射光沿什么方向射出”，实验装置如图所示。平面
镜平放在水平桌面上，白色硬纸板ENF竖立在镜面上，硬纸板是由E、F两块粘接起来的，E、
F可绕接缝ON转动。使一束光AO贴着纸板射到O点，经平面镜反射，沿OB方向射出，为了
研究反射光线与入射光线是否在同一平面内，接下来应进行的操作是（ ）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．沿ON前后转动板E
B．沿ON前后转动板F
C．改变光线AO与ON的夹角
D．改变光线OB与ON的夹角
7．（2023•盐城二模）如图所示，小海同学在“探究光的反射规律”实验时，利用红、绿、蓝三种
色光的激光笔进行实验，他将位于同一平面内的白色纸板A、B立在平面镜上。下列说法中正确
的是（ ）
A．②号光线为绿色
B．红光的入射角为90°
C．利用该装置进行实验时，纸板应垂直于平面镜放置
D．将纸板B沿红光所在直线向后折，无法观察到反射光线，表明反射现象消失
（多选）8．（2023•望花区模拟）在进行光的反射实验中，小明将一张白纸竖直立在平面镜上，如
图所示用激光笔紧贴白纸射向平面镜。下列关于该实验的说法正确的是（ ）
A．在光的反射实验中，入射角等于反射角
B．从各个方向都可以看到白纸上的入射光，所以光在白纸上发生了漫反射
C．将入射光线EO绕O点逆时针旋转，反射光线OF将绕O点顺时针旋转
D．将白纸沿平面镜向后翻转一定角度，用激光笔紧贴左侧白纸向平面镜照射，右侧纸板上可以
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
显示出反射光线OF的传播路径

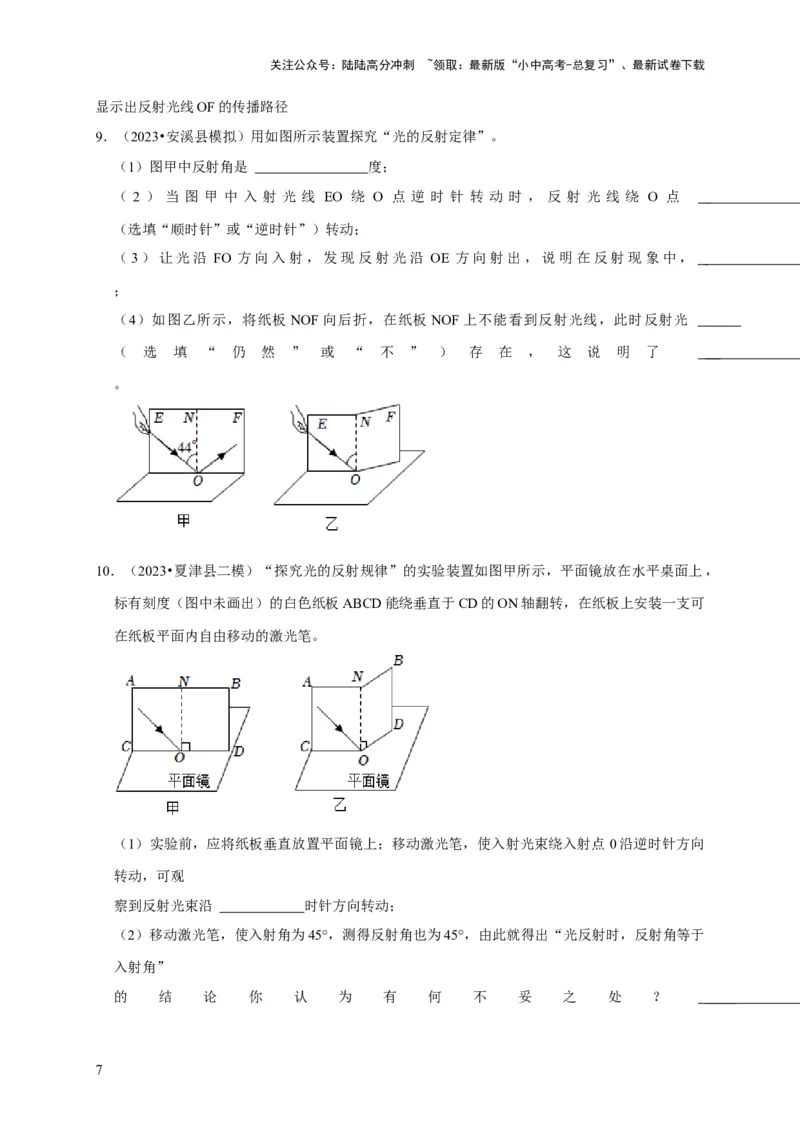

9．（2023•安溪县模拟）用如图所示装置探究“光的反射定律”。
（1）图甲中反射角是 度；
（ 2 ） 当 图 甲 中 入 射 光 线 EO 绕 O 点 逆 时 针 转 动 时 ， 反 射 光 线 绕 O 点
（选填“顺时针”或“逆时针”）转动；
（3）让光沿 FO 方向入射，发现反射光沿 OE 方向射出，说明在反射现象中，
；
（4）如图乙所示，将纸板 NOF向后折，在纸板 NOF上不能看到反射光线，此时反射光
（ 选 填 “ 仍 然 ” 或 “ 不 ” ） 存 在 ， 这 说 明 了
。
10．（2023•夏津县二模）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，
标有刻度（图中未画出）的白色纸板ABCD能绕垂直于CD的ON轴翻转，在纸板上安装一支可
在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板垂直放置平面镜上；移动激光笔，使入射光束绕入射点 0沿逆时针方向
转动，可观
察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于
入射角”
的 结 论 你 认 为 有 何 不 妥 之 处 ？
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
；

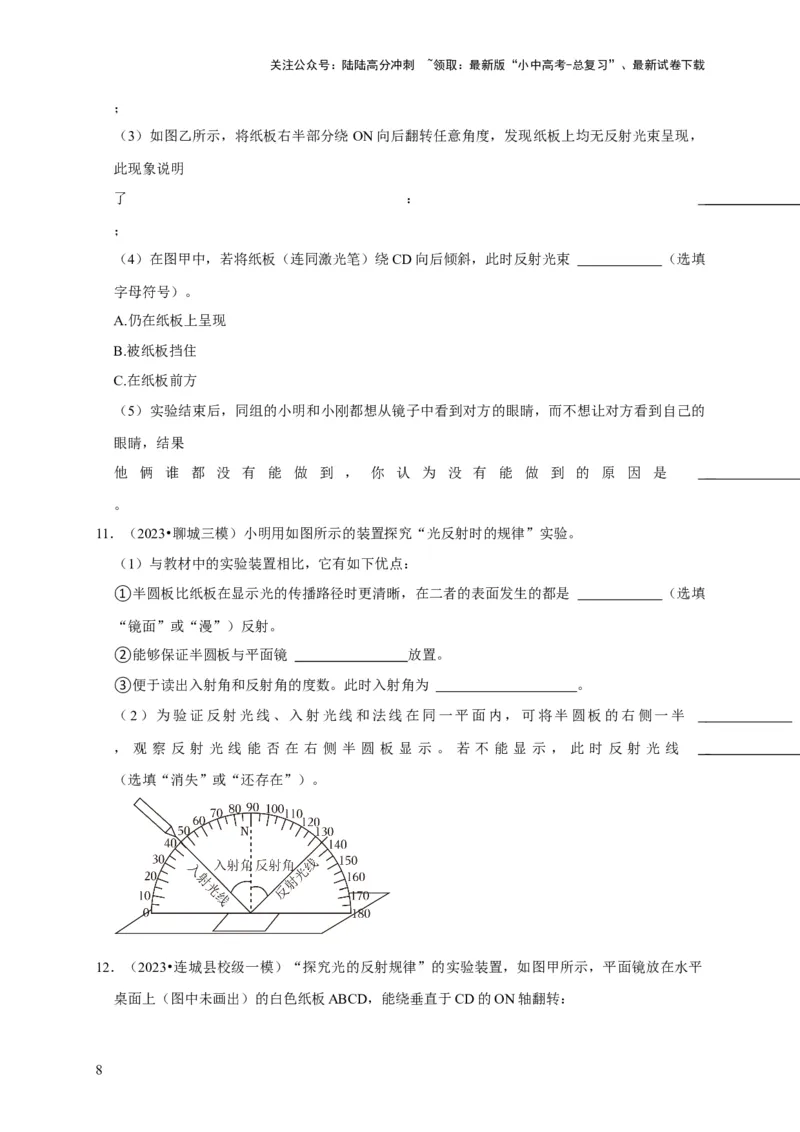

（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现，
此现象说明
了 ：
；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 （选填
字母符号）。
A.仍在纸板上呈现
B.被纸板挡住
C.在纸板前方
（5）实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的
眼睛，结果
他 俩 谁 都 没 有 能 做 到 ， 你 认 为 没 有 能 做 到 的 原 因 是
。
11．（2023•聊城三模）小明用如图所示的装置探究“光反射时的规律”实验。
（1）与教材中的实验装置相比，它有如下优点：
①半圆板比纸板在显示光的传播路径时更清晰，在二者的表面发生的都是 （选填
“镜面”或“漫”）反射。
②能够保证半圆板与平面镜 放置。
③便于读出入射角和反射角的度数。此时入射角为 。
（2）为验证反射光线、入射光线和法线在同一平面内，可将半圆板的右侧一半
， 观 察 反 射 光 线 能 否 在 右 侧 半 圆 板 显 示 。 若 不 能 显 示 ， 此 时 反 射 光 线
（选填“消失”或“还存在”）。
12．（2023•连城县校级一模）“探究光的反射规律”的实验装置，如图甲所示，平面镜放在水平
桌面上（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转：
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

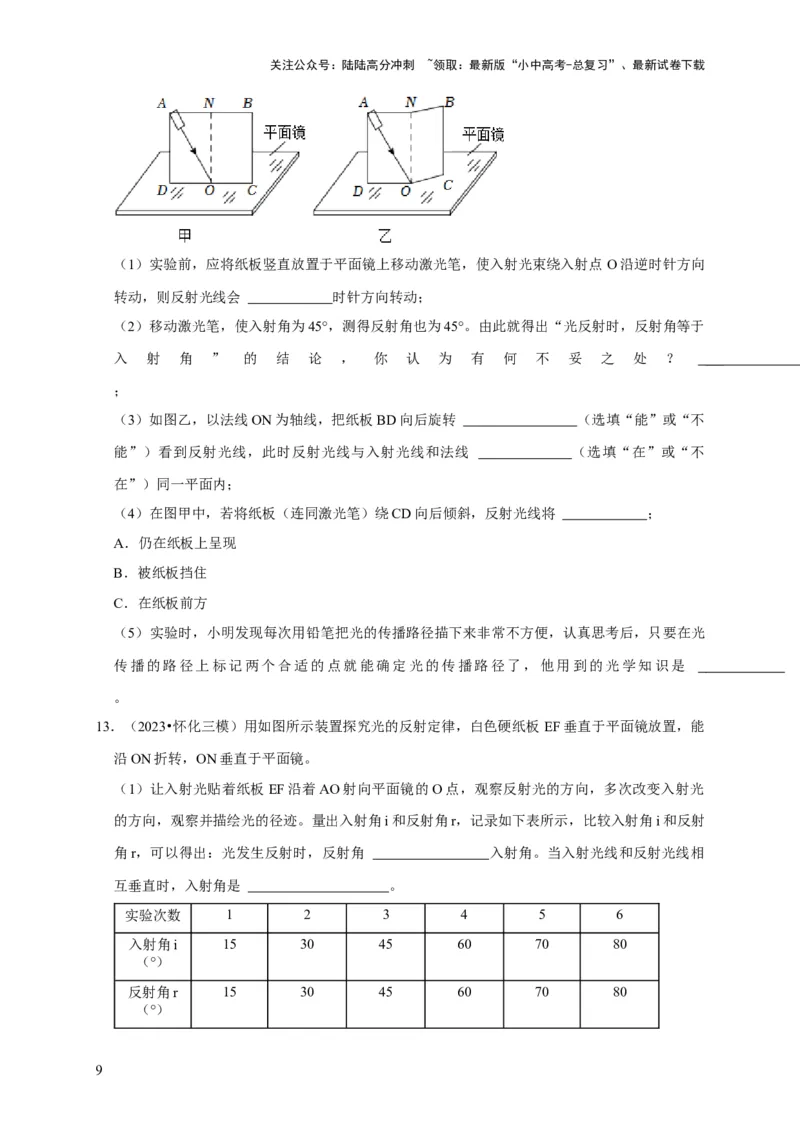

（1）实验前，应将纸板竖直放置于平面镜上移动激光笔，使入射光束绕入射点 O沿逆时针方向
转动，则反射光线会 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°。由此就得出“光反射时，反射角等于
入 射 角 ” 的 结 论 ， 你 认 为 有 何 不 妥 之 处 ？
；
（3）如图乙，以法线ON为轴线，把纸板BD向后旋转 （选填“能”或“不
能”）看到反射光线，此时反射光线与入射光线和法线 （选填“在”或“不
在”）同一平面内；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，反射光线将 ；
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
（5）实验时，小明发现每次用铅笔把光的传播路径描下来非常不方便，认真思考后，只要在光
传播的路径上标记两个合适的点就能确定光的传播路径了，他用到的光学知识是
。
13．（2023•怀化三模）用如图所示装置探究光的反射定律，白色硬纸板 EF垂直于平面镜放置，能
沿ON折转，ON垂直于平面镜。
（1）让入射光贴着纸板EF沿着AO射向平面镜的O点，观察反射光的方向，多次改变入射光
的方向，观察并描绘光的径迹。量出入射角i和反射角r，记录如下表所示，比较入射角i和反射
角r，可以得出：光发生反射时，反射角 入射角。当入射光线和反射光线相
互垂直时，入射角是 。
实验次数 1 2 3 4 5 6
入射角i 15 30 45 60 70 80
（°）
反射角r 15 30 45 60 70 80
（°）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

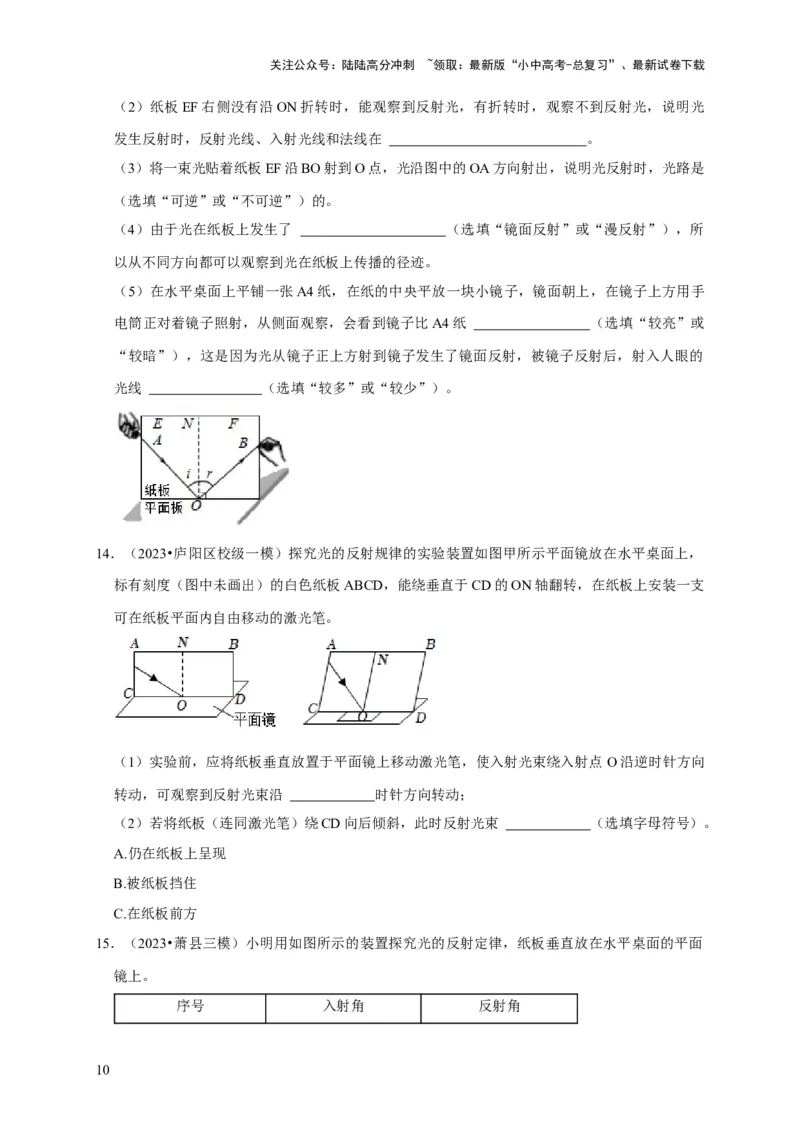

（2）纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，说明光
发生反射时，反射光线、入射光线和法线在 。
（3）将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是
（选填“可逆”或“不可逆”）的。
（4）由于光在纸板上发生了 （选填“镜面反射”或“漫反射”），所
以从不同方向都可以观察到光在纸板上传播的径迹。
（5）在水平桌面上平铺一张A4纸，在纸的中央平放一块小镜子，镜面朝上，在镜子上方用手
电筒正对着镜子照射，从侧面观察，会看到镜子比A4纸 （选填“较亮”或
“较暗”），这是因为光从镜子正上方射到镜子发生了镜面反射，被镜子反射后，射入人眼的
光线 （选填“较多”或“较少”）。
14．（2023•庐阳区校级一模）探究光的反射规律的实验装置如图甲所示平面镜放在水平桌面上，
标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支
可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板垂直放置于平面镜上移动激光笔，使入射光束绕入射点 O沿逆时针方向
转动，可观察到反射光束沿 时针方向转动；
（2）若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 （选填字母符号）。
A.仍在纸板上呈现
B.被纸板挡住
C.在纸板前方
15．（2023•萧县三模）小明用如图所示的装置探究光的反射定律，纸板垂直放在水平桌面的平面
镜上。
序号 入射角 反射角
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1 30° 60°
2 45° 45°
3 55° 35°
（1）让入射光贴着纸板A沿EO射向平面镜上的O点，将纸板B沿PQ剪开后将其上半部分向
后翻折，观察到纸板B （选填“上”或“下”）半部分的光线消失，此现象说明：
反射光线、入射光线和法线 。
（2）多次改变入射光的方向，观察并描绘光的径迹，量出入射角和反射角并记录在表格中，比
较 表 格 中 的 数 据 ， 不 能 得 出 反 射 角 等 于 入 射 角 的 结 论 ， 其 原 因 可 能 是
。
