050（目视助航灯光系统设施2）
Y I J I J I A N Z A O S H I
民 航 机 场 工 程 管 理 与 实 务

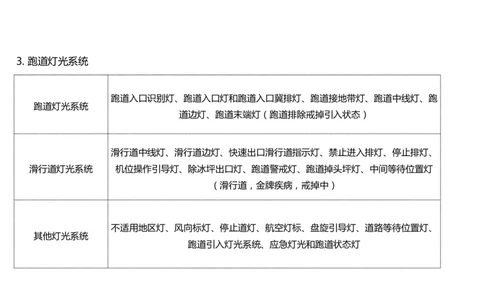

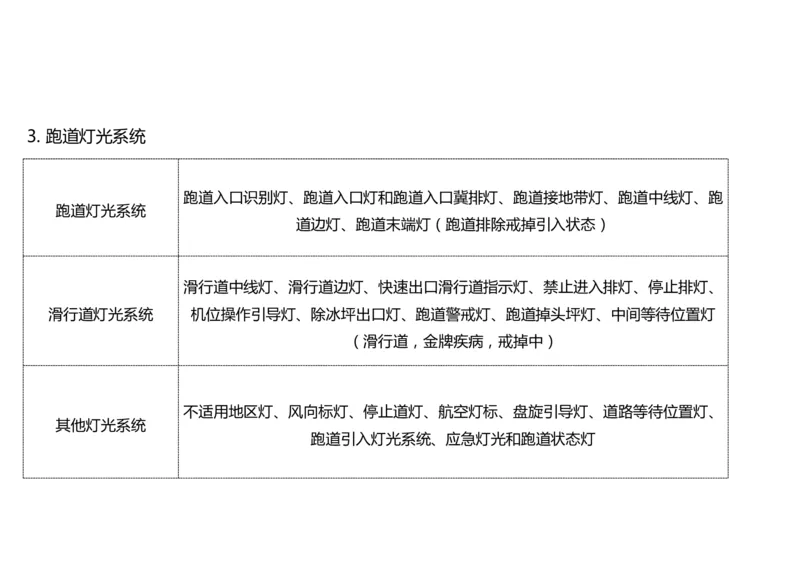

精讲课程（2024版教材）3. 跑道灯光系统
跑道入口识别灯、跑道入口灯和跑道入口冀排灯、跑道接地带灯、跑道中线灯、跑
跑道灯光系统
道边灯、跑道末端灯（跑道排除戒掉引入状态）
滑行道中线灯、滑行道边灯、快速出口滑行道指示灯、禁止进入排灯、停止排灯、
滑行道灯光系统 机位操作引导灯、除冰坪出口灯、跑道警戒灯、跑道掉头坪灯、中间等待位置灯
（滑行道，金牌疾病，戒掉中）
不适用地区灯、风向标灯、停止道灯、航空灯标、盘旋引导灯、道路等待位置灯、
其他灯光系统

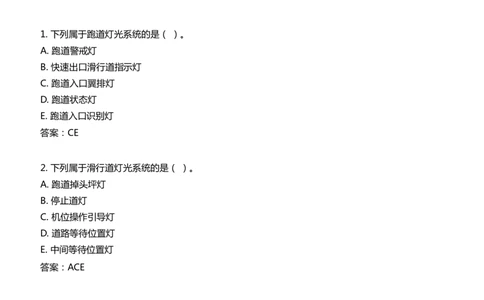

跑道引入灯光系统、应急灯光和跑道状态灯1. 下列属于跑道灯光系统的是（ ）。
A. 跑道警戒灯
B. 快速出口滑行道指示灯
C. 跑道入口翼排灯
D. 跑道状态灯
E. 跑道入口识别灯
答案：CE
2. 下列属于滑行道灯光系统的是（ ）。
A. 跑道掉头坪灯
B. 停止道灯
C. 机位操作引导灯
D. 道路等待位置灯
E. 中间等待位置灯

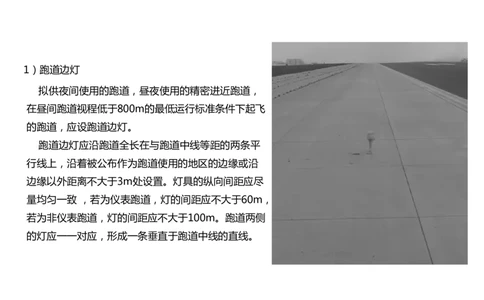

答案：ACE1）跑道边灯
拟供夜间使用的跑道，昼夜使用的精密进近跑道，
在昼间跑道视程低于800m的最低运行标准条件下起飞
的跑道，应设跑道边灯。
跑道边灯应沿跑道全长在与跑道中线等距的两条平
行线上，沿着被公布作为跑道使用的地区的边缘或沿
边缘以外距离不大于3m处设置。灯具的纵向间距应尽
量均匀一致 ，若为仪表跑道，灯的间距应不大于60m，
若为非仪表跑道，灯的间距应不大于100m。跑道两侧

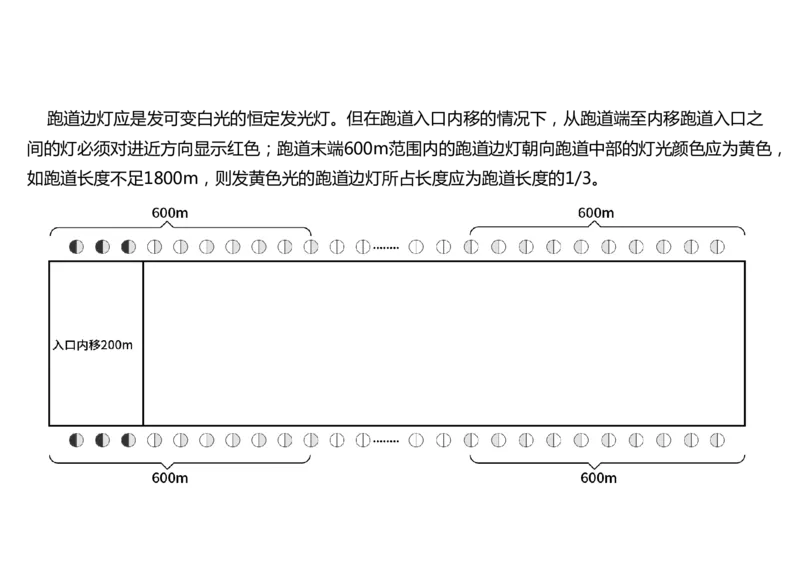

的灯应一一对应，形成一条垂直于跑道中线的直线。跑道边灯应是发可变白光的恒定发光灯。但在跑道入口内移的情况下，从跑道端至内移跑道入口之
间的灯必须对进近方向显示红色；跑道末端600m范围内的跑道边灯朝向跑道中部的灯光颜色应为黄色，
如跑道长度不足1800m，则发黄色光的跑道边灯所占长度应为跑道长度的1/3。1. 关于跑道边灯，下列说法正确的是（ ）。
A. 仪表跑道的边灯间距不大于100m。
B. 非仪表跑道的边灯间距不大于60m。
C. 跑道边灯的发光颜色可以包含白色、黄色和红色。
D. 跑道入口内移后，内移段朝跑道中部发红色光。
E. 跑道末端600m范围内的跑道边灯朝向跑道中部的灯光颜色应为黄色。

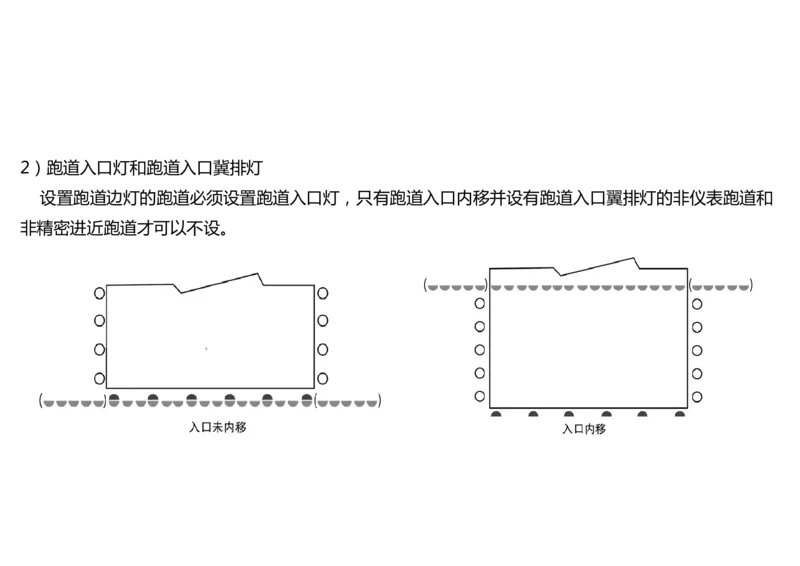

答案：CE2）跑道入口灯和跑道入口冀排灯
设置跑道边灯的跑道必须设置跑道入口灯，只有跑道入口内移并设有跑道入口翼排灯的非仪表跑道和
非精密进近跑道才可以不设。（1）跑道入口灯
当跑道入口位于跑道端时，跑道入口灯必须设在跑道
端外垂直于跑道中线的一条直线上，并且尽可能地靠近
跑道端，距离不得大于3m。
跑道入口灯设置的数量和位置为：非仪表跑道或非精
密进近跑道，在跑道边灯线之间至少6个灯；I类精密进
近跑道，跑道入口灯的数量至少为在跑道边灯线之间以
3m间距等距设置时所需的灯数；II类、III类精密进近跑
道，跑道入口灯应在跑道边灯线之间以不大于3m的间距

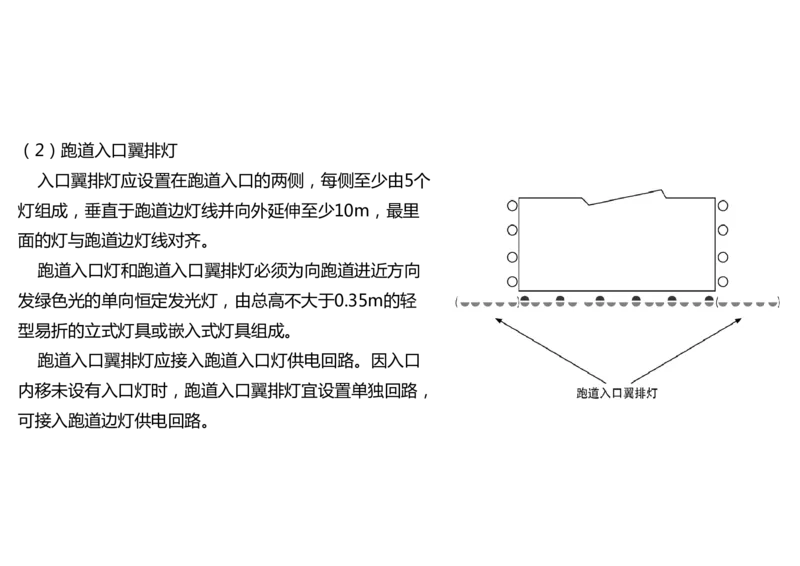

等距设置。（2）跑道入口翼排灯
入口翼排灯应设置在跑道入口的两侧，每侧至少由5个
灯组成，垂直于跑道边灯线并向外延伸至少10m，最里
面的灯与跑道边灯线对齐。
跑道入口灯和跑道入口翼排灯必须为向跑道进近方向
发绿色光的单向恒定发光灯，由总高不大于0.35m的轻
型易折的立式灯具或嵌入式灯具组成。
跑道入口翼排灯应接入跑道入口灯供电回路。因入口
内移未设有入口灯时，跑道入口翼排灯宜设置单独回路，
可接入跑道边灯供电回路。3）跑道末端灯
设置跑道边灯的跑道应设置跑道末端灯。跑道末端
灯应设置在跑道端外垂直于跑道中线的一条直线上，
并尽可能靠近跑道端，距离不得大于3m。跑道末端
灯至少由6个灯组成。III类精密进近跑道的跑道末端
灯除两组灯之间的缺口外（如设缺口），相邻灯具的
灯间距离应不大于6m。跑道末端灯必须为向跑道方
向发红色光的单向恒定发光灯。1. 下列关于跑道入口灯、入口翼排灯和末端灯的说法。正确的是（ ）。
A. 非仪表或非精密进近跑道中，跑道入口灯至少6个。
B. 跑道入口翼排灯必须为向跑道中间方向发绿色光的单向恒定发光灯。
C. 双向运行的精密跑道，末端灯朝双向发红色光。
D. 最靠近跑道的翼排灯应放在跑道边线上。
E. 跑道末端灯必须为向跑道方向发红色光的单向恒定发光灯。
答案：AE4）跑道中线灯
精密进近跑道及起飞跑道应设置跑道中线灯。跑道中线灯沿中线设置，许可设置在偏离跑道
中线同一侧不大于60cm处，在出口滑行道较少的一侧。灯具必须从跑道入口到末端按下列纵
向间距设置：III类精密进近跑道上为7.5m或15m；II类精密进近跑道上为7.5m、15m或30m。
柚子民航 微信13853782359

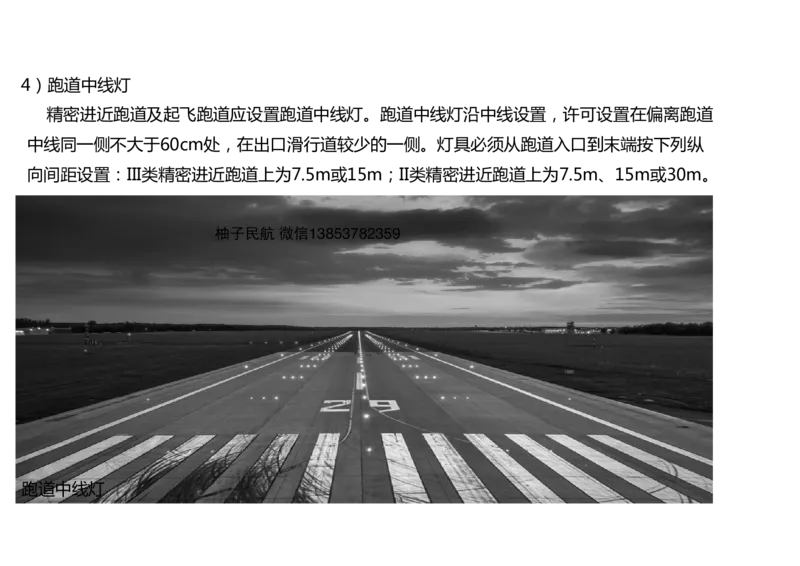

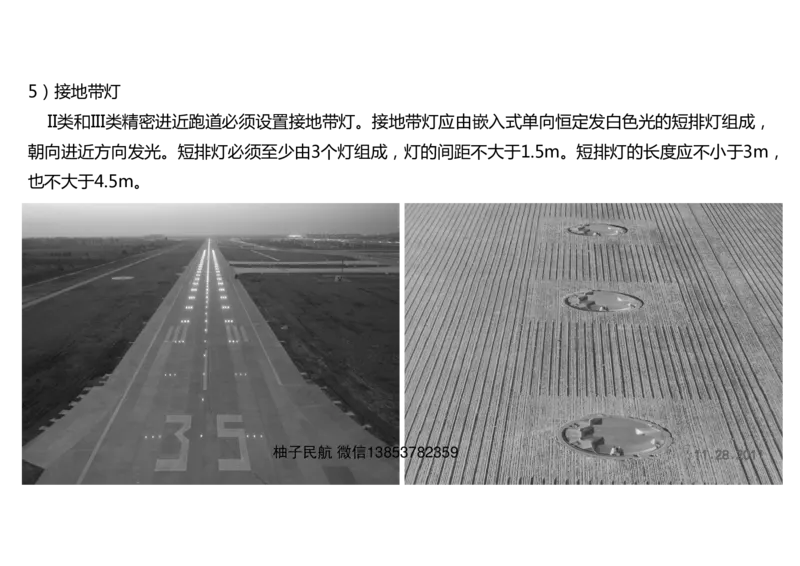

跑道中线灯柚子民航 微信13853782359
跑道中线灯的维护能够使灯具的完好
率达到95%以上，同时没有两个相邻的
灯具失效；而如跑道在跑道视程等于或
大于350m的运行情况下，灯具的纵向
间距才可以大致为30m。

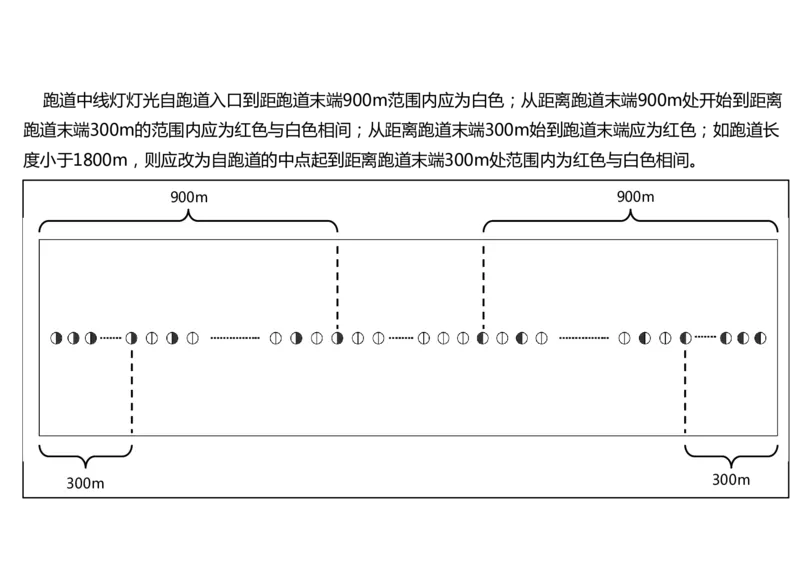

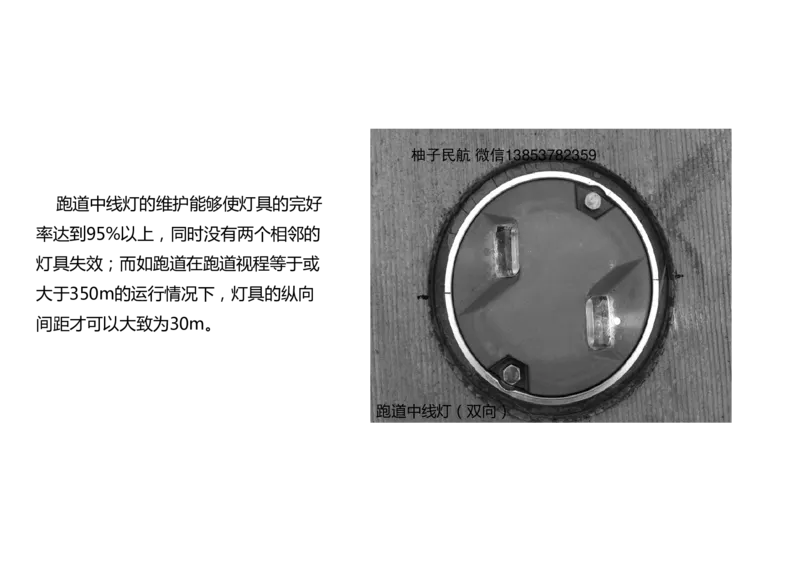

跑道中线灯（双向）跑道中线灯灯光自跑道入口到距跑道末端900m范围内应为白色；从距离跑道末端900m处开始到距离
跑道末端300m的范围内应为红色与白色相间；从距离跑道末端300m始到跑道末端应为红色；如跑道长
度小于1800m，则应改为自跑道的中点起到距离跑道末端300m处范围内为红色与白色相间。
900m 900m
300m
300m1. 下列关于跑道中线灯的说法，正确的是（ ）。
A. 跑道中线灯灯光自跑道入口到距跑道末端900m范围内应为白色
B. 跑道中线灯沿中线设置，许可设置在偏离跑道中线两侧60cm范围
C. 从距离跑道末端300m起到跑道末端的跑道中线灯应为红白交替
D. 跑道中线灯有立式和嵌入式两种类型
答案：A5）接地带灯
II类和III类精密进近跑道必须设置接地带灯。接地带灯应由嵌入式单向恒定发白色光的短排灯组成，
朝向进近方向发光。短排灯必须至少由3个灯组成，灯的间距不大于1.5m。短排灯的长度应不小于3m，
也不大于4.5m。
柚子民航 微信13853782359短排灯应成对的从跑道入口开始以60m（II类精密进近跑道）或30m（III类精密进近跑道）的纵向
距离设置到距跑道入口900m处。成对的短排灯应对称地位于跑道中线的两侧，横向间距应与接地带
标志相同。

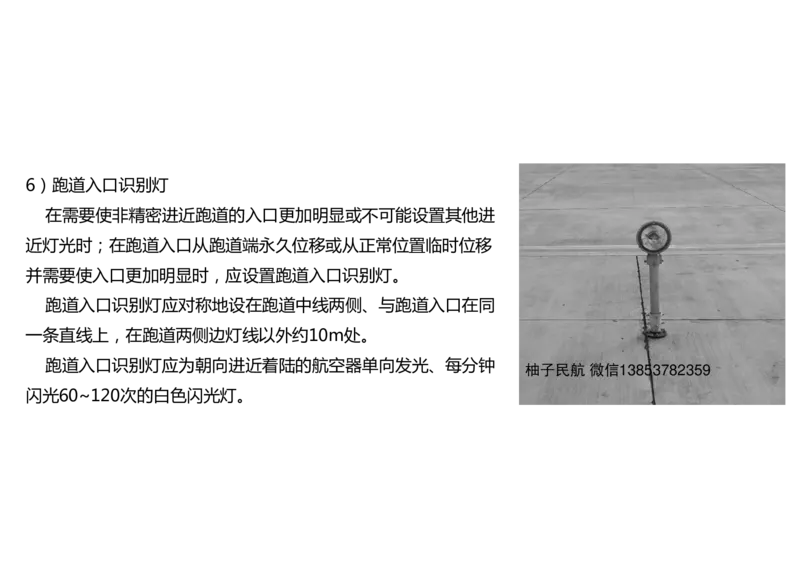

900m 900m6）跑道入口识别灯
在需要使非精密进近跑道的入口更加明显或不可能设置其他进
近灯光时；在跑道入口从跑道端永久位移或从正常位置临时位移
并需要使入口更加明显时，应设置跑道入口识别灯。
跑道入口识别灯应对称地设在跑道中线两侧、与跑道入口在同
一条直线上，在跑道两侧边灯线以外约10m处。
跑道入口识别灯应为朝向进近着陆的航空器单向发光、每分钟
柚子民航 微信13853782359
闪光60~120次的白色闪光灯。
