第 76 讲 带电粒子在有界磁场中的运动
1．（四川）如图所示：正方形绝缘光滑水平台面WXYZ边长l＝1.8m，距地面h＝0.8m。平行板电
容器的极板CD间距d＝0.1m且垂直放置于台面，C板位于边界WX上，D板与边界WZ相交处
有一小孔。电容器外的台面区域内有磁感应强度B＝1T、方向竖直向上的匀强磁场。电荷量q＝
5×10﹣13C的微粒静止于W处，在CD间加上恒定电压U＝2.5V，板间微粒经电场加速后由D板
所开小孔进入磁场（微粒始终不与极板接触），然后由XY边界离开台面。在微粒离开台面瞬时，
静止于X正下方水平地面上A点的滑块获得一水平速度，在微粒落地时恰好与之相遇。假定微
粒在真空中运动、极板间电场视为匀强电场，滑块视为质点，滑块与地面间的动摩擦因数 ＝
0.2，取g＝10m/s2 μ
（1）求微粒在极板间所受电场力的大小并说明两板的极性；
（2）求由XY边界离开台面的微粒的质量范围；
（3）若微粒质量m ＝1×10﹣13kg，求滑块开始运动时所获得的速度。
o
一.知识回顾
有界匀强磁场是指只在局部空间存在着匀强磁场，带电粒子从磁场区域外垂直磁场方向射入磁
场，在磁场区域内做一段匀速圆周运动，也就是通过一段圆弧轨迹，然后离开磁场区域。带电粒子
在磁场中运动的圆弧轨迹取决于粒子进入磁场的速度大小、方向和磁场的磁感应强度及磁场的区域
边界。常见磁场区域边界可分为如下几种情形：

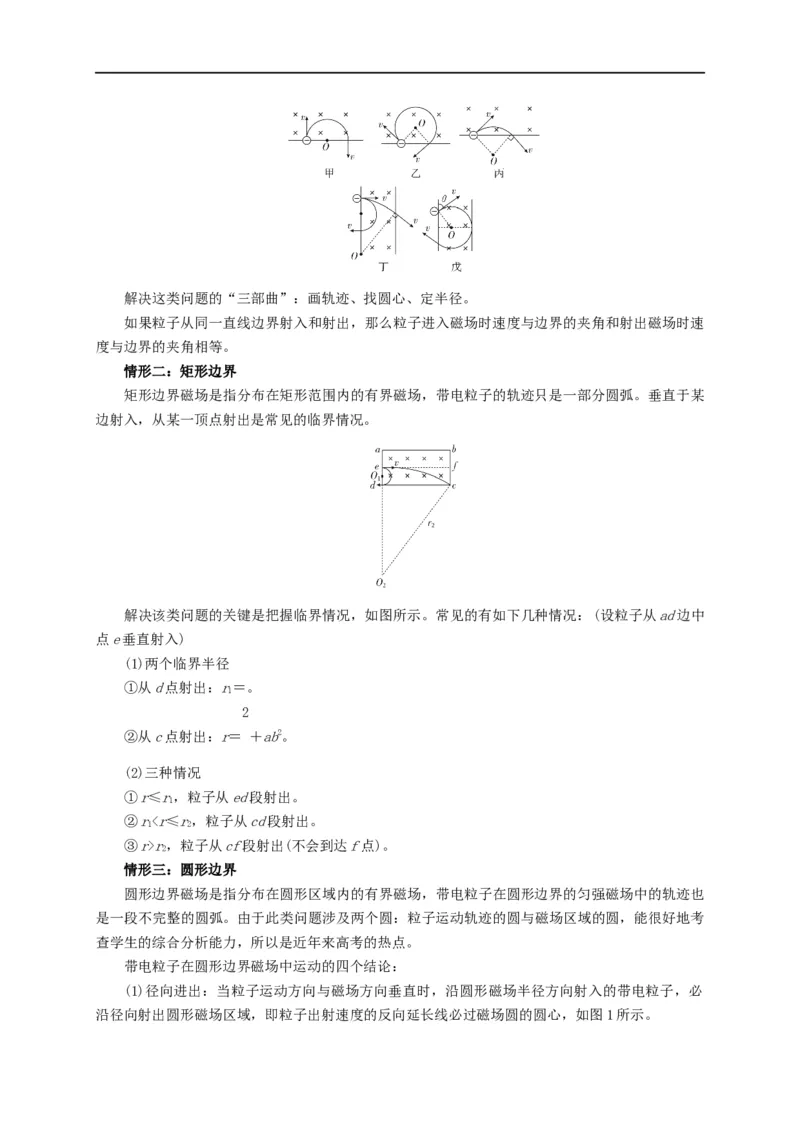

情形一：直线边界
直线边界磁场又分单边直线边界和双边平行直线边界。单边直线边界如图甲、乙、丙所示，粒
子进出磁场具有对称性；双边平行直线边界如图丁、戊所示，粒子进出磁场存在临界条件。解决这类问题的“三部曲”：画轨迹、找圆心、定半径。
如果粒子从同一直线边界射入和射出，那么粒子进入磁场时速度与边界的夹角和射出磁场时速
度与边界的夹角相等。
情形二：矩形边界
矩形边界磁场是指分布在矩形范围内的有界磁场，带电粒子的轨迹只是一部分圆弧。垂直于某
边射入，从某一顶点射出是常见的临界情况。
解决该类问题的关键是把握临界情况，如图所示。常见的有如下几种情况：(设粒子从ad边中
点e垂直射入)
(1)两个临界半径
①从d点射出：r＝。
1
2
②从c点射出：r＝ ＋ab2。
(2)三种情况
①r≤r，粒子从ed段射出。
1
②rr，粒子从cf段射出(不会到达f点)。
2
情形三：圆形边界
圆形边界磁场是指分布在圆形区域内的有界磁场，带电粒子在圆形边界的匀强磁场中的轨迹也
是一段不完整的圆弧。由于此类问题涉及两个圆：粒子运动轨迹的圆与磁场区域的圆，能很好地考
查学生的综合分析能力，所以是近年来高考的热点。
带电粒子在圆形边界磁场中运动的四个结论：
(1)径向进出：当粒子运动方向与磁场方向垂直时，沿圆形磁场半径方向射入的带电粒子，必
沿径向射出圆形磁场区域，即粒子出射速度的反向延长线必过磁场圆的圆心，如图1所示。(2)等角进出：入射速度方向与过入射点的磁场圆半径的夹角等于出射速度方向与过出射点的
磁场圆半径的夹角，如图2所示。径向进出是等角进出的一种特殊情况(θ＝0°)。
(3)点入平出：若带电粒子从圆形匀强磁场区域圆周上一点沿垂直于磁场方向进入磁场，当带
电粒子做圆周运动的半径与圆形磁场区域的半径相同时，所有带电粒子都以平行于磁场区域圆周上
入射点处的切线方向射出磁场，如图3所示。
(4)平入点出：若带电粒子以相互平行的速度射入磁场，且带电粒子在磁场中做圆周运动的半
径和圆形磁场区域半径相同，则这些带电粒子将会从磁场区域圆周上同一点射出，且磁场区域圆周
上该点的切线与带电粒子射入磁场时的速度方向平行，如图4所示。
情形四：四分之一平面边界
四分之一平面边界磁场是指分布在平面直角坐标系中某一象限范围的有界磁场，带电粒子的轨
迹只是一部分圆弧，粒子轨迹与坐标轴相切或垂直是常见的临界情况。
解决该类问题的关键是明确粒子射入(射出)磁场的位置坐标，及速度方向与坐标轴的夹角关系，
然后分析粒子做圆周运动的轨迹、圆心，寻找几何关系求解问题。
情形五：三角形边界
三角形边界磁场是指分布在三角形区域内的有界磁场，粒子的轨迹也是一段圆弧，由于三角形
有等边三角形、等腰三角形、直角三角形等不同类型，所以会有不同的临界情景。
解答该类问题主要把握以下两点：
(1)射入磁场的方式
①从某顶点射入。
②从某条边上某点(如中点)垂直(或成某一角度)射入。
(2)射出点的判断
其临界条件是判断轨迹可能与哪条边相切，进而判定出射点的可能位置。
二.例题精析
题型一：直线边界

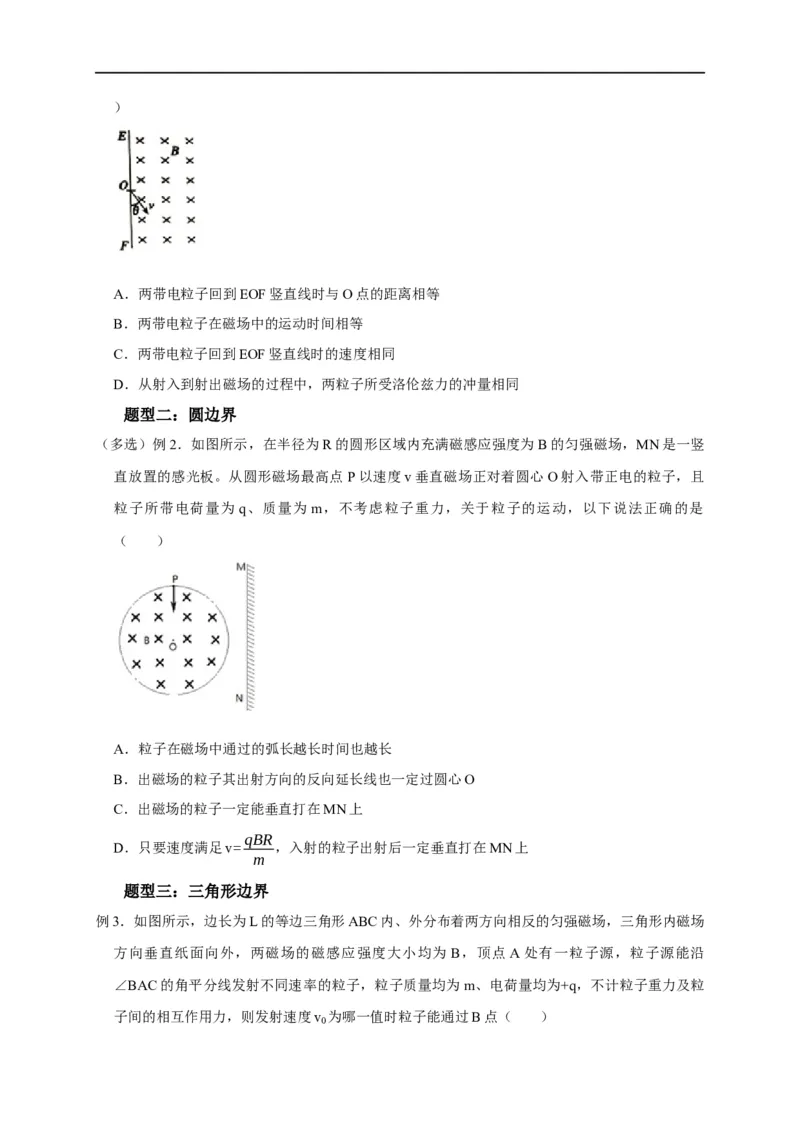

例1．如图所示，在竖直线EOF右侧足够大的区域内存在着磁感应强度大小为B方向垂直纸面向里
的匀强磁场。质量相同、电荷量分别为+q和﹣q的带电粒子，从O点以相同的速度，先后射入
磁场，已知v的方向与OF成 ＝30°，两带电粒子在磁场中仅受洛伦兹力作用，则不正确的是（
θ）
A．两带电粒子回到EOF竖直线时与O点的距离相等
B．两带电粒子在磁场中的运动时间相等
C．两带电粒子回到EOF竖直线时的速度相同
D．从射入到射出磁场的过程中，两粒子所受洛伦兹力的冲量相同
题型二：圆边界
（多选）例2．如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖
直放置的感光板。从圆形磁场最高点 P以速度v垂直磁场正对着圆心O射入带正电的粒子，且
粒子所带电荷量为 q、质量为 m，不考虑粒子重力，关于粒子的运动，以下说法正确的是
（ ）
A．粒子在磁场中通过的弧长越长时间也越长
B．出磁场的粒子其出射方向的反向延长线也一定过圆心O
C．出磁场的粒子一定能垂直打在MN上
qBR
D．只要速度满足v= ，入射的粒子出射后一定垂直打在MN上
m
题型三：三角形边界
例3．如图所示，边长为L的等边三角形ABC内、外分布着两方向相反的匀强磁场，三角形内磁场
方向垂直纸面向外，两磁场的磁感应强度大小均为 B，顶点A处有一粒子源，粒子源能沿
∠BAC的角平分线发射不同速率的粒子，粒子质量均为m、电荷量均为+q，不计粒子重力及粒
子间的相互作用力，则发射速度v 为哪一值时粒子能通过B点（ ）
02qBL 3qBL 2qBL qBL
A． B． C． D．
m 2m 3m 7m
题型四：四边形边界
（多选）例4．如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于
纸面（abcd所在平面）向外。ab边中点有一电子发射源O，可向磁场内沿垂直于ab边的方向发
射电子，已知电子的比荷为k，则从a、d两点射出的电子的速度大小分别为（ ）
1
A．从a点射出的电子的速度大小为 kBl
2
1
B．从a点射出的电子的速度大小为 kBl
4
5
C．从d点射出的电子的速度大小为 kBl
4
√5
D．从d点射出的电子的速度大小为 kBl
4
三.举一反三，巩固练习

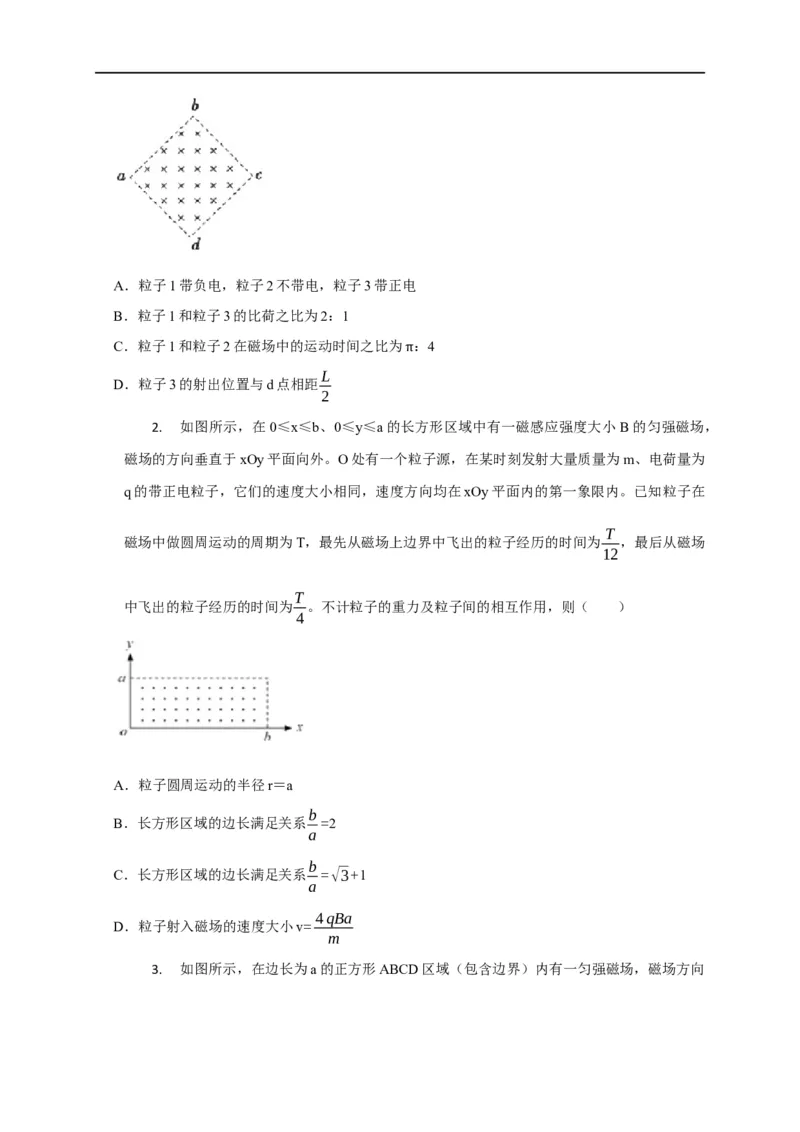

1. （多选）如图所示，abcd为一正方形边界的匀强磁场区域，磁场边界边长为 L，三个
粒子以相同的速度从a点沿对角线方向射入，粒子1从b点射出，粒子2从c点射出，粒子3
从 cd 边垂直射出，不考虑粒子的重力和粒子间的相互作用。根据以上信息，可以确定
（ ）A．粒子1带负电，粒子2不带电，粒子3带正电
B．粒子1和粒子3的比荷之比为2：1
C．粒子1和粒子2在磁场中的运动时间之比为 ：4
L π
D．粒子3的射出位置与d点相距
2
2. 如图所示，在0≤x≤b、0≤y≤a的长方形区域中有一磁感应强度大小 B的匀强磁场，
磁场的方向垂直于xOy平面向外。O处有一个粒子源，在某时刻发射大量质量为m、电荷量为
q的带正电粒子，它们的速度大小相同，速度方向均在xOy平面内的第一象限内。已知粒子在
T
磁场中做圆周运动的周期为T，最先从磁场上边界中飞出的粒子经历的时间为 ，最后从磁场
12
T
中飞出的粒子经历的时间为 。不计粒子的重力及粒子间的相互作用，则（ ）
4
A．粒子圆周运动的半径r＝a
b
B．长方形区域的边长满足关系 =2
a
b
C．长方形区域的边长满足关系 =√3+1
a
4qBa
D．粒子射入磁场的速度大小v=
m

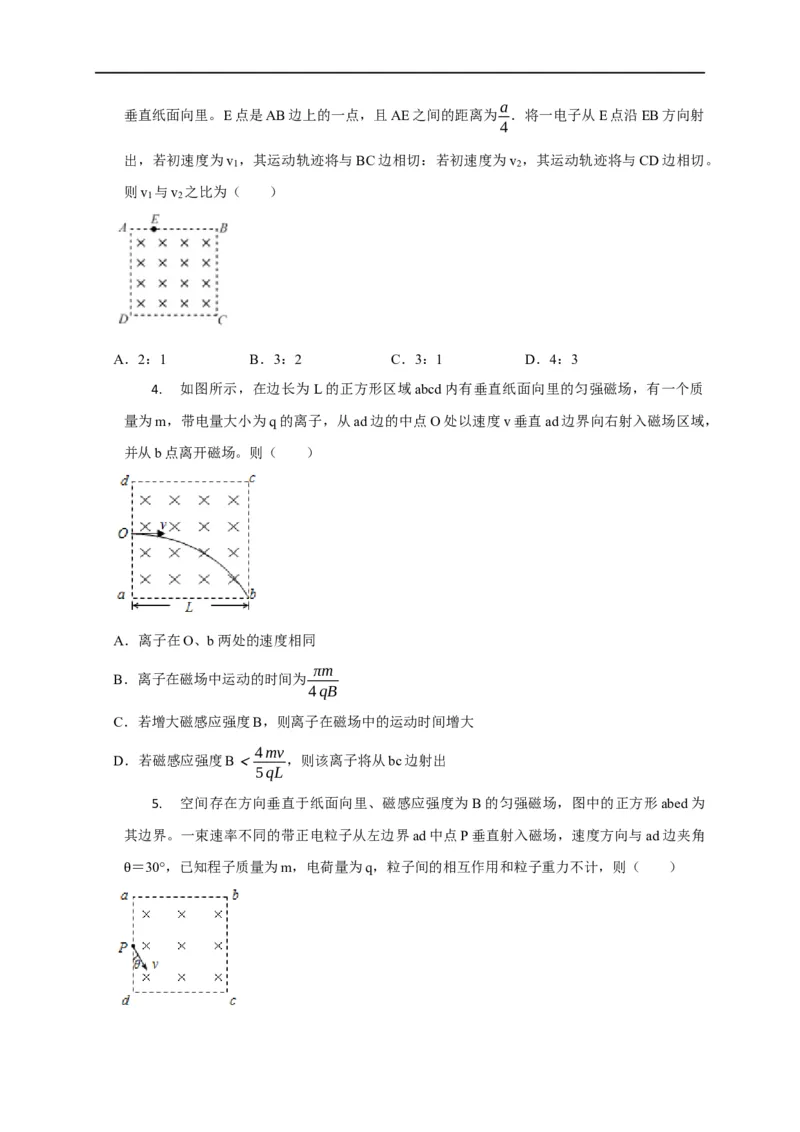

3. 如图所示，在边长为a的正方形ABCD区域（包含边界）内有一匀强磁场，磁场方向a
垂直纸面向里。E点是AB边上的一点，且AE之间的距离为 ．将一电子从E点沿EB方向射
4
出，若初速度为v ，其运动轨迹将与BC边相切：若初速度为v ，其运动轨迹将与CD边相切。
1 2
则v 与v 之比为（ ）
1 2
A．2：1 B．3：2 C．3：1 D．4：3
4. 如图所示，在边长为L的正方形区域abcd内有垂直纸面向里的匀强磁场，有一个质
量为m，带电量大小为q的离子，从ad边的中点O处以速度v垂直ad边界向右射入磁场区域，
并从b点离开磁场。则（ ）
A．离子在O、b两处的速度相同
πm
B．离子在磁场中运动的时间为
4qB
C．若增大磁感应强度B，则离子在磁场中的运动时间增大
4mv
D．若磁感应强度B＜ ，则该离子将从bc边射出
5qL
5. 空间存在方向垂直于纸面向里、磁感应强度为B的匀强磁场，图中的正方形abed为
其边界。一束速率不同的带正电粒子从左边界ad中点P垂直射入磁场，速度方向与ad边夹角
＝30°，已知程子质量为m，电荷量为q，粒子间的相互作用和粒子重力不计，则（ ）
θ4πm

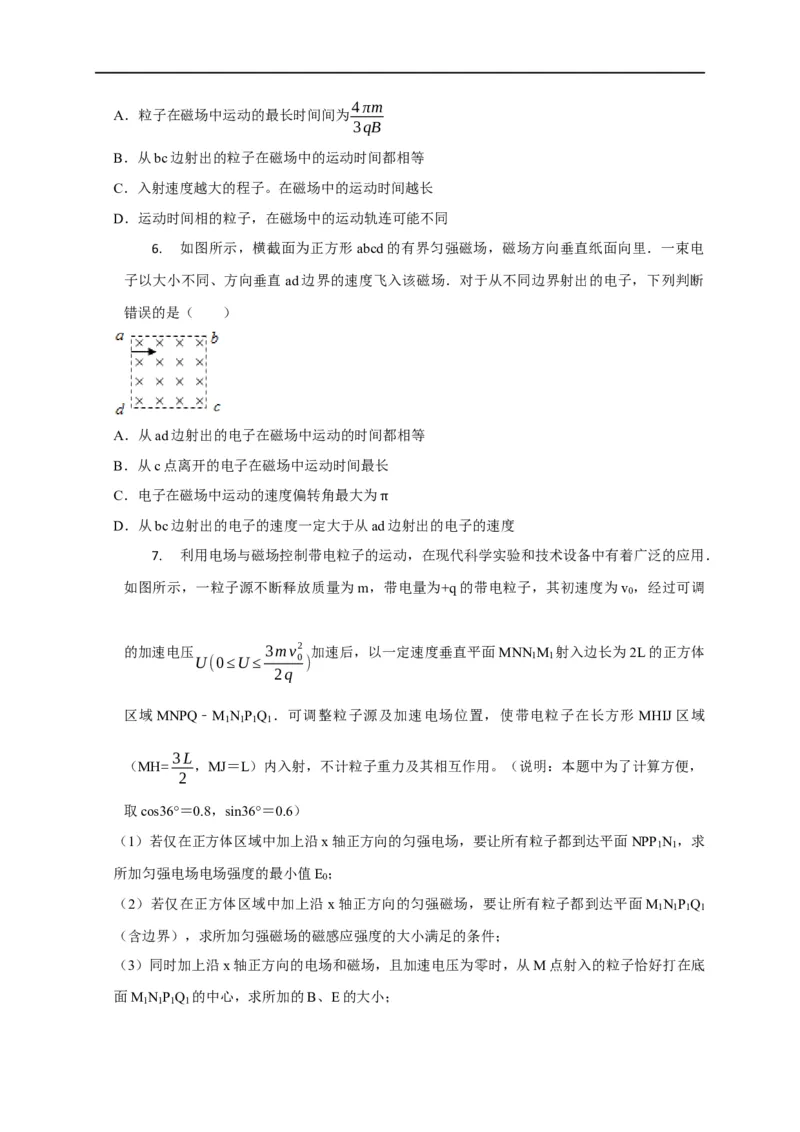

A．粒子在磁场中运动的最长时间间为
3qB
B．从bc边射出的粒子在磁场中的运动时间都相等
C．入射速度越大的程子。在磁场中的运动时间越长
D．运动时间相的粒子，在磁场中的运动轨连可能不同
6. 如图所示，横截面为正方形abcd的有界匀强磁场，磁场方向垂直纸面向里．一束电
子以大小不同、方向垂直ad边界的速度飞入该磁场．对于从不同边界射出的电子，下列判断
错误的是（ ）
A．从ad边射出的电子在磁场中运动的时间都相等
B．从c点离开的电子在磁场中运动时间最长
C．电子在磁场中运动的速度偏转角最大为
D．从bc边射出的电子的速度一定大于从adπ边射出的电子的速度
7. 利用电场与磁场控制带电粒子的运动，在现代科学实验和技术设备中有着广泛的应用．
如图所示，一粒子源不断释放质量为m，带电量为+q的带电粒子，其初速度为v ，经过可调
0
的加速电压 3mv2 加速后，以一定速度垂直平面MNN M 射入边长为2L的正方体
U(0≤U≤ 0 ) 1 1
2q
区域MNPQ﹣M N P Q ．可调整粒子源及加速电场位置，使带电粒子在长方形 MHIJ区域
1 1 1 1
3L
（MH= ，MJ＝L）内入射，不计粒子重力及其相互作用。（说明：本题中为了计算方便，
2
取cos36°＝0.8，sin36°＝0.6）
（1）若仅在正方体区域中加上沿x轴正方向的匀强电场，要让所有粒子都到达平面NPP N ，求
1 1
所加匀强电场电场强度的最小值E ；
0
（2）若仅在正方体区域中加上沿x轴正方向的匀强磁场，要让所有粒子都到达平面M N P Q
1 1 1 1
（含边界），求所加匀强磁场的磁感应强度的大小满足的条件；
（3）同时加上沿x轴正方向的电场和磁场，且加速电压为零时，从M点射入的粒子恰好打在底
面M N P Q 的中心，求所加的B、E的大小；

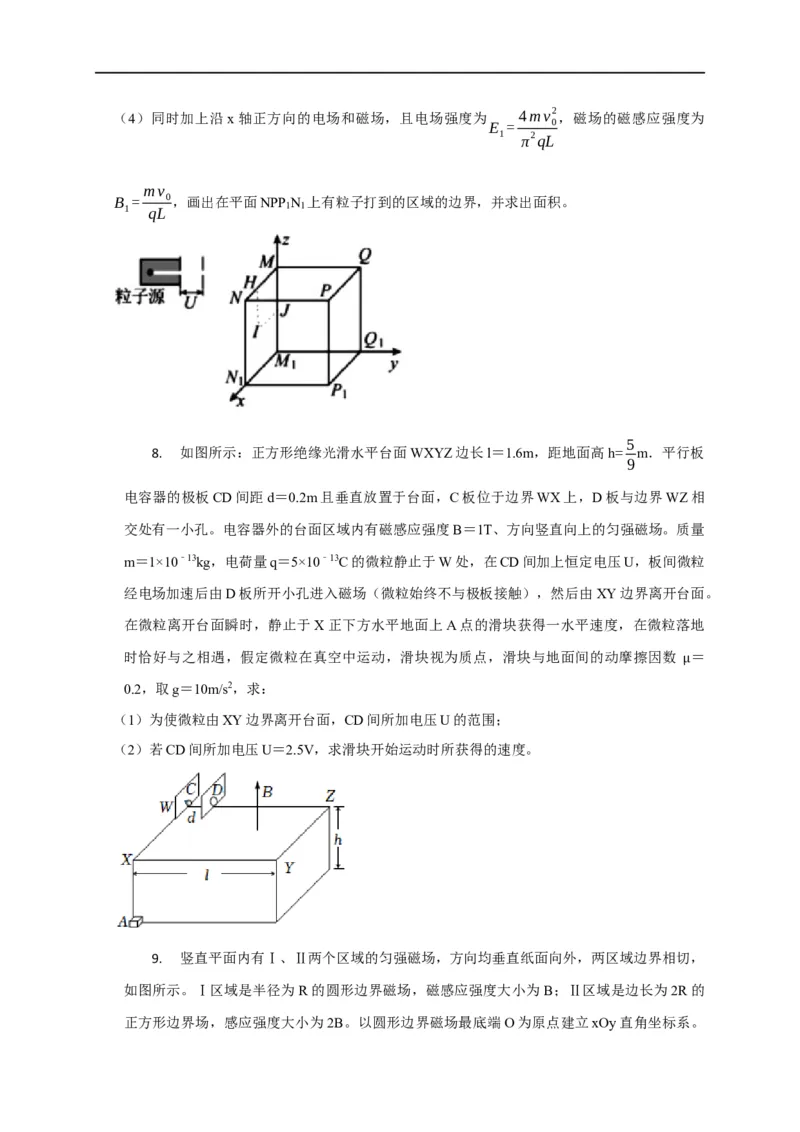

1 1 1 1（4）同时加上沿x轴正方向的电场和磁场，且电场强度为
4mv2
，磁场的磁感应强度为
E = 0
1 π2qL
mv
B = 0，画出在平面NPP N 上有粒子打到的区域的边界，并求出面积。
1 qL 1 1
5
8. 如图所示：正方形绝缘光滑水平台面WXYZ边长l＝1.6m，距地面高h= m．平行板
9
电容器的极板CD间距d＝0.2m且垂直放置于台面，C板位于边界WX上，D板与边界WZ相
交处有一小孔。电容器外的台面区域内有磁感应强度B＝1T、方向竖直向上的匀强磁场。质量
m＝1×10﹣13kg，电荷量q＝5×10﹣13C的微粒静止于W处，在CD间加上恒定电压U，板间微粒
经电场加速后由D板所开小孔进入磁场（微粒始终不与极板接触），然后由XY边界离开台面。
在微粒离开台面瞬时，静止于X正下方水平地面上A点的滑块获得一水平速度，在微粒落地
时恰好与之相遇，假定微粒在真空中运动，滑块视为质点，滑块与地面间的动摩擦因数 ＝
0.2，取g＝10m/s2，求： μ
（1）为使微粒由XY边界离开台面，CD间所加电压U的范围；
（2）若CD间所加电压U＝2.5V，求滑块开始运动时所获得的速度。

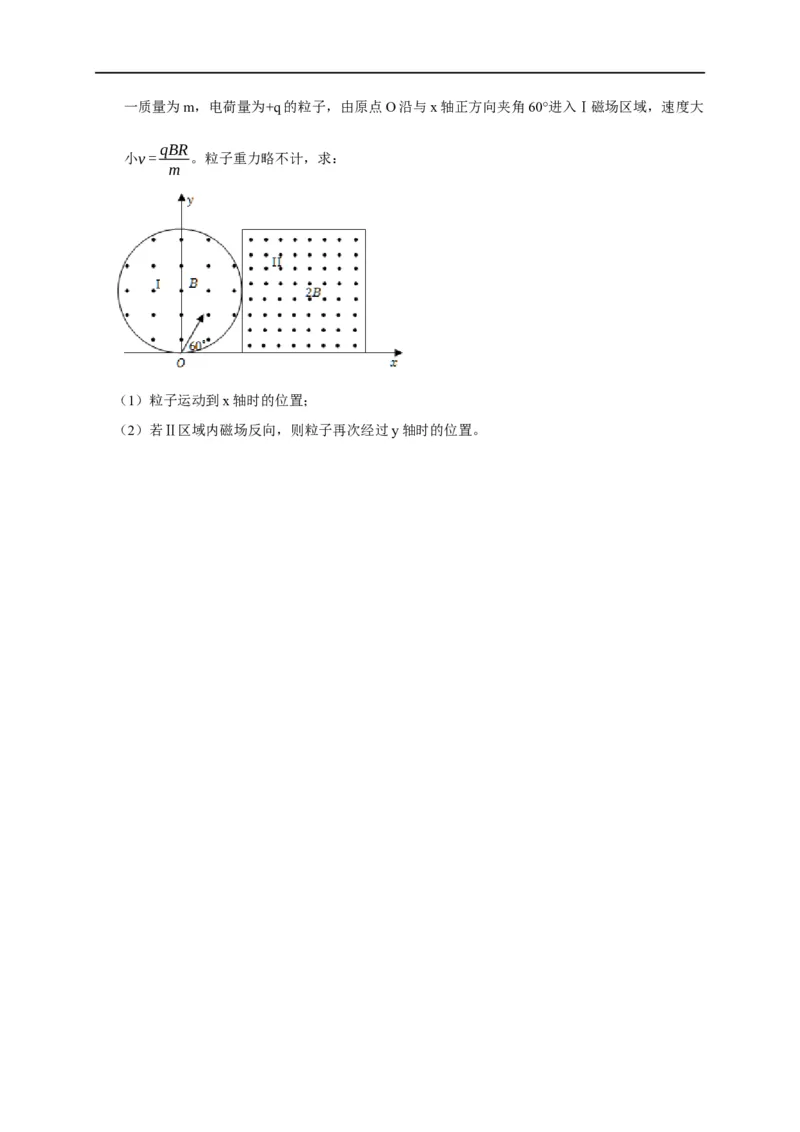

9. 竖直平面内有Ⅰ、Ⅱ两个区域的匀强磁场，方向均垂直纸面向外，两区域边界相切，
如图所示。Ⅰ区域是半径为R的圆形边界磁场，磁感应强度大小为 B；Ⅱ区域是边长为2R的
正方形边界场，感应强度大小为2B。以圆形边界磁场最底端O为原点建立xOy直角坐标系。一质量为m，电荷量为+q的粒子，由原点O沿与x轴正方向夹角60°进入Ⅰ磁场区域，速度大
qBR
小v= 。粒子重力略不计，求：
m
（1）粒子运动到x轴时的位置；
（2）若Ⅱ区域内磁场反向，则粒子再次经过y轴时的位置。
