专题二十 图形实操-冶炼设备
案例一
施工单位总包某钢铁厂改扩建项目。
施工单位在高炉炼铁设备安装前进行制定施工方案，情况如下：

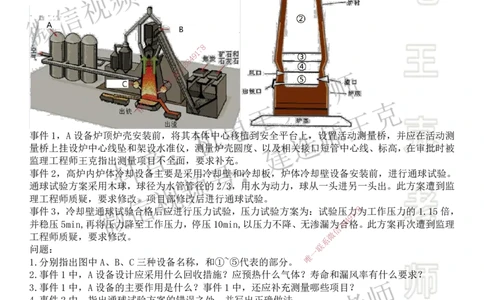

安装如图所示：
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
事件1，A设备炉顶炉壳安装前，将其本体中心移植到安全平台上，设置活动测量桥，并应在活动测
量桥上挂设炉中心线坠和架设水准 仪，测量炉壳圆度、以及相关接口短管中心线、标高，在审批时被
监理工程师王克指出测量项目不全面 ，要求补充。
事件2，高炉内炉体冷却设备主要是采用 冷却壁和冷却板，炉体冷却壁设备安装前，进行通球试验。
通球试验方案采用木球，球径为水管管径的 2/3，用水为动力，球从一头进另一头出。此方案遭到监
理工程师质疑，要求修改。项目部修改后进行通 球试验。
事件3，冷却壁通球试验合格后应进行压力试验， 压力试验方案为：试验压力
11
77 88为工作压力的 1.15倍，
99
并稳压5min,再将压力降至工作压力，停压10min,以 压力不降、无渗漏为合88
44
格。此方案再次遭到监理
信信
33
工程师质疑，要求修改。 微微
系系
问题：
联联
一一
唯唯
1.分别指出图中A、B、C三种设备名称，和①~⑤代表的部分 。
2.事件1中，A设备设计应采用什么回收措施？应预热什么气体？寿命和漏风率有什么要求？
3.事件1中，A设备的主要作用是什么？事件1中，还应补充测量哪些项目？
4.事件2中，指出通球试验方案的错误之处，并写出正确做法。
5.事件3中，指出压力试验方案的不妥之处，并写出正确做法。
1/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例二
施工单位总包某钢铁厂改扩建项目。施工单位在连铸机设备安装前进行制定施工方案。
事件1，安装时，施工单位项目部设置了连铸机的一条纵向基准线为纵向中心线，设置了一条横向基
准线为铸流外弧线，以及基准点设置在连铸机各层标高的基础内。此做法遭到监理工程师王克质疑，
监理认为一条纵向基准线、一条横向基准线和一个基准点，设置数量不够，要求整改。其他安装情况
如图所示：
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准

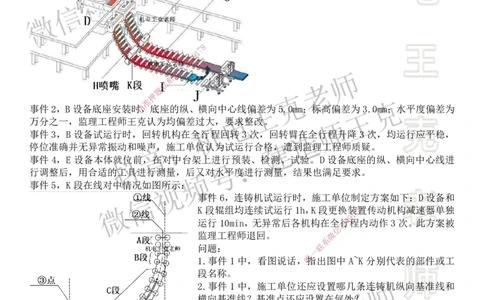

事件2，B设备底座安装时精精，底座的纵、横向中心线偏差为5.0mm；标高偏差为3.0mm；水平度偏差为
万分之一，监理工程师王克认为均偏差过大，要求整改。
事件3，B设备试运行时，回转机构在全行程回转 3次，回转臂在全行程升降 3 次，均运行应平稳，
停位准确并无异常振动和噪声，施 工单位认为试运行合格，遭到监理工程师质疑。
事件 4，E 设备本体就位前，在对中台 架上进行预装、检测、试验。D 设备底座的纵、横向中心线进
行调整后，用合适的工具进行测量，后又 对水平度进行测量，结果也满足要求。
事件5，K段在线对中情况如图所示：
事件6，连铸机试运行时，施工单位制定方案如下：D设备和
K段辊组 均 连续试运行1h，K段更换装
11
77 88置传动机构减速器单独
99
运行10min， 无异常后各机构在全行88 44程内动作3次。此方案被
信信
33
监理工程师退回 。 微微
系系
问题： 联联
一一
唯唯
1.事件 1 中，看图说话 ， 指出图中 A~K 分别代表的部件或工
段名称。
2.事件 1 中，施工单位还应设置哪几条连铸机纵向基准线和
横向基准线？基准点还应设置在何处？
3.事件 2 中，监理工程师做法是否正确并说明理由。钢包回
转台底座的水平度应在什么位置测量？用什么工具检查？
4.事件 3 中，分析监理工程师提出质疑的原因。回转臂应按
设计技术文件的规定进行什么试验？
5.事件4中，D设备底座的纵、横向中心线应以什么为基准进
行调整，并用什么工具测量？两个D设备的水平度应采用什么工具测量？
6.事件5中，K段在线对中的目的是什么？应在什么时候进行？
7.事件5中，看图说话，分别说明①、②是什么线？③是什么点？A~E是什么工段？
8.事件5中，看图说话，M是什么工具，其检查的是什么参数，出现误差后找正的方法是什么？
9.事件6中，说明试运行方案中不妥之处，并写出正确做法。
2/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例三

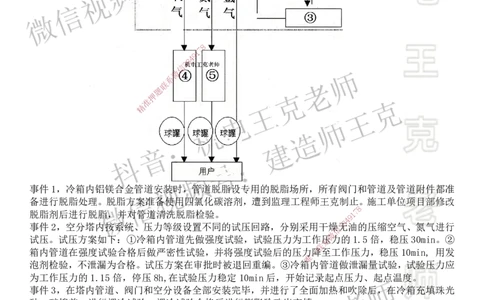

空分制氧设备安装工艺流程如下图：
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
事件1，冷箱内铝镁合金管道安装时，管道 脱脂设专用的脱脂场所，所有阀门和管道及管道附件都准
备进行脱脂处理。脱脂方案准备使用四氯化碳溶 剂，遭到监理工程师王克制止。施工单位项目部修改
88
脱脂剂后进行脱脂，并对管道清洗脱脂检验。 11 77
99
88
44
事件2，空分塔内按系统、压力等级设置不同的试压回 路，分别采用干燥
信信
33无油的压缩空气、氮气进行
微微
试压。试压方案如下：①冷箱内管道先做强度试验，试验 压力为工作系系压力的1.5倍，稳压30min。②
联联
箱内管道在强度试验合格后做严密性试验，并将强度试验后的压力一一降至工作压力，稳压10min, 用发
唯唯
泡剂检验，不泄漏为合格。试压方案在审批时被退回重编。③ 冷 箱内管道做泄漏量试验，试验压力应
为工作压力的1.15倍，停压8h,在试验压力稳定10min后，开始记录起点压力、起点温度。
事件3，在塔内管道、阀门和空分设备全部安装完毕，并进行了全面加热和吹除后，在冷箱充填珠光
砂、矿棉前，进行裸冷试验。裸冷试验合格后进行膨胀珍珠岩充填。
问题：
1.看图说话，指出图中①~⑤所代表的设备名称。
2.冷箱结构安装时应重点控制和检查哪些参数？
3.冷箱精馏塔安装时，应重点检查精馏塔的哪些参数？
4.事件1中，分析监理工程师制止的原因。管道清洗脱脂检验方法都哪些？
5.事件2中，指出试压方案中的不妥之处，并写出正确做法。泄漏量试验的合格标准是什么？
6.事件3中，裸冷试验应进行至膨胀机和管路的什么状态？保持时间是多少？
3/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例一
参考答案：
1.（1）A-热风炉；B-送料车；C-热风管
①炉喉；②炉身；③炉腰；④炉腹；⑤炉缸
2.①设计应采用烟气余热回收措施。
②应预热助燃空气或煤气。
③寿命不应小于25年。
④漏风率不应大于2%。
3.（1）主要作用是向高炉连续不断地输送温度高达1100~1300℃的热风。
（2）炉壳圈(带、环)中心相对炉底中心的同心度、炉壳圈(带、环)上口高度差。

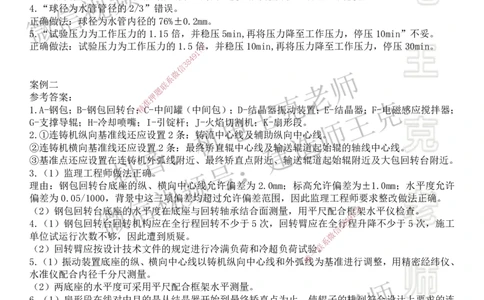

4.“球径为水管管径的2/3”错误。
正确做法：球径为水管内径的76%±0.2mm。
5.“试验压力为工作压力的1.15倍，并稳压5min,再将压力降至工作压力，停压10min”不妥。
正确做法：试验压力为工作压力的1.5倍88 ，并稳压10min,再将压力降至工作压力，停压30min。
77
11
99
44
88
33
信信
微微
系系
案例二 联联
题题
参考答案： 押押
准准
1.A-钢包；B-钢包回转台精精；C-中间罐（中间包）；D-结晶器振动装置；E-结晶器；F-电磁感应搅拌器；
G-支撑导辊；H-冷却喷嘴；I-引锭杆；J-火焰切割机；K-扇形段。
2.①连铸机纵向基准线还应设置2条：铸流中心线及辅助纵向中心线。
②连铸机横向基准线还应设置2条 ：最终矫直辊中心线及输送辊道起始辊的轴线中心线。
③基准点还应设置在连铸机外弧线附 近、最终矫直点附近、输送辊道起始辊附近及大包回转台附近。
3.（1）监理工程师做法正确。
理由：钢包回转台底座的纵、横向中心线允 许偏差为 2.0mm；标高允许偏差为±1.0mm；水平度允许
偏差为0.05/1000，背景中这三项偏差均超过允许偏差范围，因此监理工程师要求整改做法正确。
（2）钢包回转台底座的水平度在底座与回转轴承 结合面测量，用平尺配合框
11
77 88架水平仪检查。
99
4.（1）钢包回转台回转机构应在全行程回转不少于 5 次，回转臂应在全行88
44
程升降不少于 5次，施工
信信
33
单位试运行次数不够，因此遭到质疑。 微微
系系
（2）回转臂应按设计技术文件的规定进行冷满负荷和冷超 负荷试验联联。
一一
唯唯
5.（1）振动装置底座的纵、横向中心线以铸机纵向中心线和外 弧 线为基准进行调整，用精密经纬仪、
水准仪配合内径千分尺测量。
（2）两底座的水平度可采用平尺配合框架水平测量。
6.（1）扇形段在线对中目的是从结晶器开始到最终矫直点为止，使辊子的排列符合设计上要求的连
续弧线，使最终矫直点后为水平线。
（2）在结晶器、扇形段在线调整完成后，应进行在线对中。
7.（1）①-外缘线；②-铸流中心线；③-最终矫直点。
（2）A-直线段；B-弯曲段；C-弧形段；D-矫直段；E-水平段。
8.①M工具为塞尺。
②其检查的是各辊面与平尺之间的缝隙。
③找正的方法是增减框架和扇形段之间的垫片，使辊面与平尺完全接触，或间隙在允许误差之内。
9.（1）“D设备和K段辊组均连续试运行1h”不妥。
正确做法：D设备（结晶器振动机构）连续运行不应少于2h,K段（扇形段）辊组应连续运行不少于
2h。
4/5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
（2）“K段更换装置传动机构减速器单独运行10min，无异常后各机构在全行程内动作3次” 不妥。
正确做法：K 段（扇形段）更换装置传动机构减速器应单独运行不少于 30min，无异常后各机构在全
行程内动作不应少于5次，动作应灵活，停位应准确。
案例三
参考答案：
1.①-空气过滤器；②-空气压缩机；③-膨胀机；④-氧气压缩机；⑤-氮气压缩机。
2.重点控制箱体的中心线和垂直度，检查每层箱体的顶面标高和同层箱体顶面高差、同层箱体上平面
对角线差、相邻箱板接头错位、冷箱总体高度和总体垂直度。
3.重点检查精馏塔上塔、精馏塔下塔、上塔和下塔组对焊接后的垂直度。
4.（1）原因是脱脂剂使用错误。脱脂剂宜选用四氯乙烯或三氯乙烯等溶剂，严禁使用四氯化碳溶剂。
（2）①滤纸擦拭法。
②紫光灯照射检查法。
③樟脑检查法。 88
77
11
99
④溶剂分析法。 44
88
33
信信
5.（1）“强度试验，试验压力为微微工作压力的1.5倍，稳压30min”不妥。
系系
正确做法：强度试验，试验压力联联应为工作压力的1.15倍，稳压10min,压力不降为合格。
题题
（2）“强度试验合格后做严押押密性试验，并将强度试验后的压力降至工作压力，稳压10min” 不妥。
准准
正确做法：强度试验合格精精后做严密性试验，并应将强度试验后的压力降至工作压力，稳压30min。
（3）“泄漏量试验，试验压力应为工作压力的1.15倍，停压8h,在试验压力稳定10min后，开始记
录起点压力、起点温度” 不妥。
正确做法：泄漏量试验，试验压力 应为工作压力，停压 12h,在试验压力稳定 30min 后，开始记录起
点压力、起点温度。
（4）泄漏量试验的合格标准：泄漏率不 应大于2.5%为合格。
6.裸冷试验应进行至膨胀机进、出口温度不 再下降，设备、管路外表面上结白霜后，保持时间不应少
于4h。
88
11
77
99
88
44
信信
33
微微
系系
联联
一一
唯唯
5/5
