2024 高考物理二轮复习 80 热点模型
最新高考题模拟题专项训练
模型56 复合场模型
最新高考题

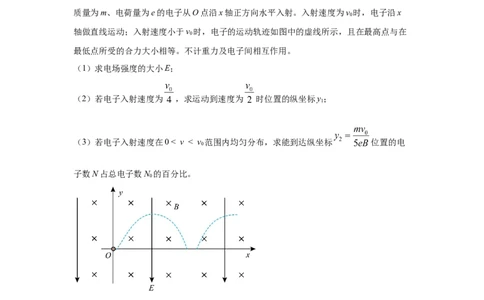

1. （2023高考江苏学业水平选择性考试）霍尔推进器某局部区域可抽象成如图所示的模型。
Oxy平面内存在竖直向下的匀强电场和垂直坐标平面向里的匀强磁场，磁感应强度为B。
质量为m、电荷量为e的电子从O点沿x轴正方向水平入射。入射速度为v 时，电子沿x
0
轴做直线运动；入射速度小于v 时，电子的运动轨迹如图中的虚线所示，且在最高点与在
0
最低点所受的合力大小相等。不计重力及电子间相互作用。
（1）求电场强度的大小E；
（2）若电子入射速度为 ，求运动到速度为 时位置的纵坐标y；
1
（3）若电子入射速度在0 < v < v 范围内均匀分布，求能到达纵坐标 位置的电
0
子数N占总电子数N 的百分比。
0
2．18．（2022·全国理综甲卷·18）空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸
面（ 平面）向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，
从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是（
）A． B．
C． D．

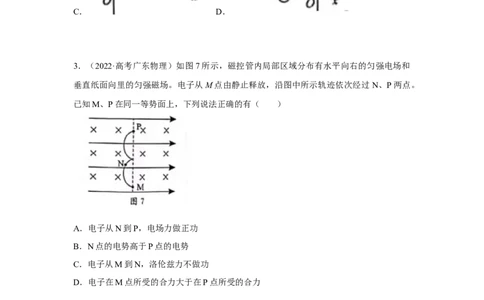

3．（2022·高考广东物理）如图7所示，磁控管内局部区域分布有水平向右的匀强电场和
垂直纸面向里的匀强磁场。电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点。
已知M、P在同一等势面上，下列说法正确的有（ ）
A．电子从N到P，电场力做正功
B．N点的电势高于P点的电势
C．电子从M到N，洛伦兹力不做功
D．电子在M点所受的合力大于在P点所受的合力
最新模拟题
1.（2024河南名校联考）空间存在着匀强磁场B和匀强电场E，磁场的方向垂直于纸面（
平面）向里，电场的方向沿y轴负方向。一带正电的粒子从坐标原点O沿x轴正方向
以初速度v0进入该电场和磁场区域，若0＜v＜E/B，在电场和磁场的作用下，下列四幅图
0

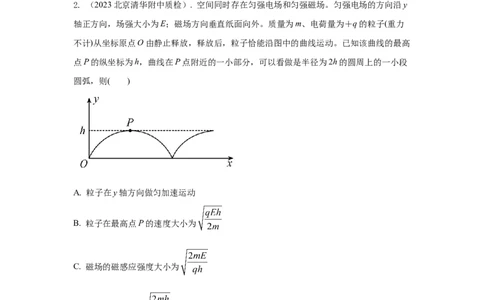

中，可能正确描述该粒子运动轨迹的是（ ）2. （2023北京清华附中质检）. 空间同时存在匀强电场和匀强磁场。匀强电场的方向沿y
轴正方向，场强大小为E；磁场方向垂直纸面向外。质量为m、电荷量为＋q的粒子(重力
不计)从坐标原点O由静止释放，释放后，粒子恰能沿图中的曲线运动。已知该曲线的最高
点P的纵坐标为h，曲线在P点附近的一小部分，可以看做是半径为2h的圆周上的一小段
圆弧，则( )
A. 粒子在y轴方向做匀加速运动
B. 粒子在最高点P的速度大小为
C. 磁场的磁感应强度大小为
D. 粒子经过时间π 运动到最高点
3. （2023湖南二轮复习联考）如图所示为研究某种带电粒子的装置示意图，粒子源射出的
粒子束以一定的初速度沿直线射到荧光屏上的 点，出现一个光斑.在垂直纸面向里的方向
上加一宽度为 、磁感应强度为 的匀强磁场后，粒子束发生偏转，沿半径为 的圆弧运动，最后打在距磁场右侧距离为 的荧光屏上的 点.现在磁场区域再加一竖直方向、电场
强度大小为 的匀强电场，光斑从 点又回到 点，不计粒子重力，则（ ）
A.粒子带正电 B.粒子的初速度大小为
C.粒子的比荷为 D. 两点之间的距离为
4. （2023河南开封二模） 如图所示，在边长为L的正方形ABCD区域内有水平向右的匀
强电场E，一不计重力的带电粒子从C点沿CA方向以速度 射入，粒子经过B点打在BD
边右侧距离为L的光屏上的P点，现撤去电场，加上垂直纸面方向的匀强磁场B，仍让该
带电粒子以速度 从C点沿CA方向射入，粒子也经过B点打在光屏上的Q点（P、Q点均
未标出）则（ ）
A. 的比值为 B. 的比值为
C. 光屏上PQ两点的距离为L D. 光屏上PQ两点的距离为5.（2023湖北五校联盟高二期中）如图所示，空间中存在在相互垂直的匀强电场和匀强磁
场，有一带电 液滴在竖直面内做半径为 R 的匀速圆周运动，已知电场强度为 E，磁感应
强 度为 B，重力加速度为 g，则液滴环绕速度大小及方向分别为（ ）
A． E /B ，顺时针 B． E/ B ，逆时针
C． BgR/ E ，逆时针 D． BgR/ E ，顺时针
6. （2023重庆信息联考卷3）如图所示，场强为E的匀强电场方向竖直向下，磁感应强度
为B的匀强磁场垂直电场向外，带电量为q的小球（视为质点）获得某一垂直磁场水平向
右的初速度，正好做匀速圆周运动，重力加速度为g，下列说法正确的是（ ）
A. 小球必须带正电
B. 小球的质量为
C. 小球做匀速圆周运动的周期为
D. 若仅把电场的方向改成竖直向上，小球正好做匀速直线运动，则其速度为
7. （2023西南大学附中高考适应性考试）如图所示，绝缘中空轨道竖直固定，圆弧段
COD光滑，对应圆心角为120°，C、D两端等高，O为最低点，圆弧圆心为Oʹ，半径为R
（R远大于轨道内径），直线段AC、HD粗糙，与圆弧段分别在C、D端相切，整个装置
处于方向垂直于轨道所在平面向里、磁感应强度大小为B的匀强磁场中，在竖直虚线MC左侧和ND右侧还分别存在着场强大小相等、方向水平向右和向左的匀强电场。现有一质
量为m、电荷量恒为q、直径略小于轨道内径、可视为质点的带正电小球，与直线段的动
摩擦因数为μ，从轨道内距C点足够远的P点由静止释放，若PC=l，小球所受电场力等于
其重力的 倍。重力加速度为g。则（ ）
A. 小球在轨道AC上下滑的最大速度
B. 小球第一次沿轨道AC下滑的过程中先做加速度减小的加速运动，后做匀速运动
C. 经足够长时间，小球克服摩擦力做的总功是
D. 经足够长时间，小球经过O点时，对轨道的弹力一定为
8. （2023重庆一中质检）如图所示，O点下方水平边界 之下充满了正交的匀强电场和
匀强磁场，电场方向沿纸面水平向右，磁场方向垂直于纸面向里。将一带正电小球从O点
由静止释放，小球穿过电磁场后到达水平地面，空气阻力忽略不计，下列说法中正确的是
（ ）
A. 小球进入电磁场后做匀变速曲线运动
B. 小球下落过程中增加的机械能等于减少的电势能C. 若仅增大磁感应强度，其他条件不变，小球下落到水平地面时的动能将变大
D. 若仅将电场反向，其他条件不变，小球在电磁场中可能沿直线运动
9. .(2024湖北黄冈 外国语学校质检)如图所示，空间有范围足够大的匀强磁场，一个带正
电的小圆环套在一根竖直固定且足够长的绝缘细杆上。现使圆环以一定的初速度向上运动
经一段时间后圆环回到起始位置，已知杆与环间的动摩擦因数保持不变，圆环所带电荷量
保持不变，空气阻力不计，对于圆环从开始运动到回到起始位置的过程，下面关于圆环的
速度v、加速度a随时间t变化的图像、重力势能E 、机械能E随圆环离开出发点的高度h
P
变化的图像，可能正确的是（ ）
A. B.
C. D.
10. （2023河南开封二模）如图所示，绝缘粗糙细直杆abc在b处弯折为a角，水平bc段
足够长，在虚线AB的右侧区域存在垂直纸面向里的匀强磁场，一带电圆环（可视为点电
荷）从倾斜ab段某处由静止释放，忽略圆环经过弯折处的能量损失且圆环在运动过程中所
带电荷量保持不变。下列关于圆环速度v随时间t的变化图像可能正确的是（ ）A. B.
C. D.
11．（2023山东滕州质检）如图所示，空间存在一水平方向的匀强电场和匀强磁场，磁感
应强度大小为B，电场强度大小为 ，且电场方向与磁场方向垂直。在电磁场的空
间中有一足够长的固定粗糙绝缘杆，与电场正方向成60º夹角且处于竖直平面内。一质量
为m，带电量为＋q的小球套在绝缘杆上。若给小球一沿杆向下的初速度v，小球恰好做
0
匀速运动。已知小球电量保持不变，重力加速度为g，则以下说法正确的是（ ）
A．小球的初速度为
B．若小球的初速度为 ，小球将做加速度不断减小的减速运动，最后停止C．若小球的初速度为 ，小球将做加速度不断增大的减速运动，最后停止
D．若小球的初速度为 ，则运动中克服摩擦力做功为
12. （2023湖北六校期中联考） 如图所示，空间有一垂直纸面向外、磁感应强度为0.5T
的匀强磁场，一质量为0.2kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初
速放置一质量为0.1kg、电荷量q=+0.2C的滑块，滑块与绝缘木板之间的动摩擦因数为
0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力。t=0时对木板施加方向水平向左，
大小为0.6N的恒力F，g=10m/s2。则（ ）
A. 木板和滑块一直做加速度为2m/s2的匀加速运动
B. 滑块最后做速度为10m/s的匀速运动
C. 木板最后做加速度为3m/s2的匀加速运动
D. 5s末滑块开始做匀速运动
13. （2022山东泰安三模）如图所示，在水平方向上存在垂直纸面向里、大小为B的匀强
磁场。将质量为m、电荷量绝对值为q的带电油滴从a点由静止释放，它在竖直面内的部
分运动轨迹如图所示，b为整段轨迹的最低点，重力加速度为g。则下列说法正确的是（
）
A. 油滴带正电
的
B. 轨迹ab可能是椭圆曲线 一部分
C. 油滴到b点时的速度大小为D. 油滴到b点后将沿水平方向做匀速直线运动
14. （2023山东烟台三模）如图所示，在 区域存在沿y轴正方向的匀强电场（图中
未画出），电场强度大小为E，在 区域存在平行于y轴正方向的匀强磁场（图中未画
出）和沿z轴正方向的匀强电场（图中未画出），电场强度大小为 2E。质量为m、电荷量
为 的小球从 处由静止释放，小球从原点进入 区域，在 处有一
垂直于y轴的荧光屏（图中未画出），小球打在荧光屏上 点。已知重力加速度
为g。
（1）求 区域匀强电场的电场强度E；
（2）求匀强磁场的磁感应强度B的大小；
（3）若磁感应强度取最小值，当小球离y轴最远时，求小球到原点O的距离。
15．（16分）（2023河北保定重点高中质检）如图所示，在x轴下方存在特殊的复合场，
每个区域水平方向足够长，竖直间距均为d，其中第一个区域内存在水平向左的匀强电场，
第二个区域内存在竖直向上的匀强电场和垂直于纸面向里的匀强磁场，第三个区域内只有
重力场，往下重复二、三区域场，把第二个区域称为第一个p区，第四个区域称为第二个
p区，以此类推。现将一质量为m、电荷量为q的带正电小球从y轴上某点水平向右抛出，
小球运动到x轴时速度方向与x轴正方向的夹角为45°，小球进入第一个p区时速度方向恰
好竖直向下，进入第n个p区后恰好不能从该区域的下边界离开，不考虑小球回到第一象限之后的运动。已知各区域内电场的电场强度大小均为 ，磁场的磁感应强度大小
均为B，重力加速度大小为g。求：
（1）小球抛出点的纵坐标 ；
（2）小球抛出时的初速度大小 ；
（3）磁感应强度大小B与n之间满足的关系。
