2024 高考物理二轮复习 80 热点模型
最新高考题模拟题专项训练
模型48 磁场叠加模型
最新高考题

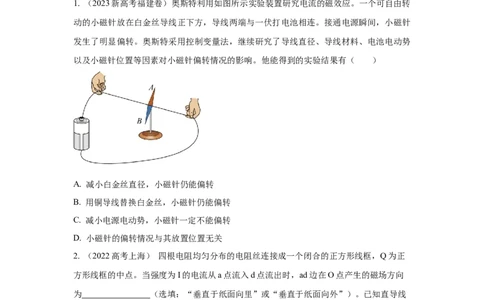

1. （2023新高考福建卷）奥斯特利用如图所示实验装置研究电流的磁效应。一个可自由转
动的小磁针放在白金丝导线正下方，导线两端与一伏打电池相连。接通电源瞬间，小磁针
发生了明显偏转。奥斯特采用控制变量法，继续研究了导线直径、导线材料、电池电动势
以及小磁针位置等因素对小磁针偏转情况的影响。他能得到的实验结果有（ ）
A. 减小白金丝直径，小磁针仍能偏转
B. 用铜导线替换白金丝，小磁针仍能偏转
C. 减小电源电动势，小磁针一定不能偏转
D. 小磁针的偏转情况与其放置位置无关
2. （2022高考上海） 四根电阻均匀分布的电阻丝连接成一个闭合的正方形线框，Q为正
方形线框的中点。当强度为I的电流从a点流入d点流出时，ad边在O点产生的磁场方向
为 （选填：“垂直于纸面向里”或“垂直于纸面向外”）。已知直导线
在O点产生的磁场大小与流经导线的电流大小成正比，若ad边在O点产生的磁场磁感应

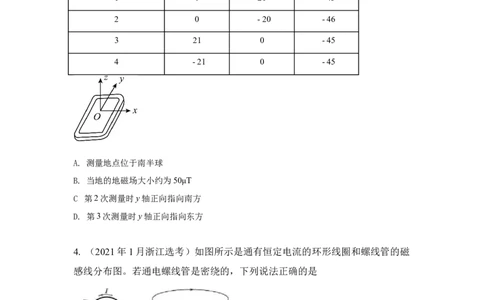

强度为B，则整个线框在O点产生的磁场磁感应强度大小为 。3. （2022·全国理综乙卷·18）安装适当的软件后，利用智能手机中的磁传感器可以测量磁
感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在
某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。
根据表中测量结果可推知（ ）
测量序号 B/μT B/μT B/μT
x y z
1 0 21 - 45
2 0 - 20 - 46
3 21 0 - 45
4 - 21 0 - 45
A. 测量地点位于南半球
B. 当地的地磁场大小约为50μT
.
C 第2次测量时y轴正向指向南方
D. 第3次测量时y轴正向指向东方
4. （2021年1月浙江选考）如图所示是通有恒定电流的环形线圈和螺线管的磁
感线分布图。若通电螺线管是密绕的，下列说法正确的是
A.电流越大，内部的磁场越接近匀强磁场
B.螺线管越长，内部的磁场越接近匀强磁场
C.螺线管直径越大，内部的磁场越接近匀强磁场

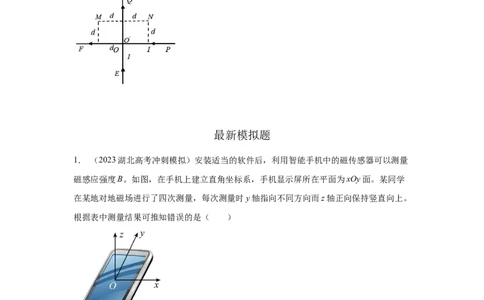

D.磁感线画得越密，内部的磁场越接近匀强磁场5. （2021高考全国甲卷）两足够长直导线均折成直角，按图示方式放置在同一平面内，
EO与O'Q在一条直线上，PO'与OF在一条直线上，两导线相互绝缘，通有相等的电流I，
电流方向如图所示。若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的
磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为
A.B、0 B.0、2B C.2B、2B D.B、B
最新模拟题
1． （2023湖北高考冲刺模拟）安装适当的软件后，利用智能手机中的磁传感器可以测量
磁感应强度B。如图，在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学
在某地对地磁场进行了四次测量，每次测量时y轴指向不同方向而z轴正向保持竖直向上。
根据表中测量结果可推知错误的是（ ）
测量序号 B/μT B/μT B/μT
x y z
1 0 -21 45
2 0 20 46
3 21 0 454 -21 0 45
A. 测量地点位于南半球
B. 当地的地磁场大小约为50μT
C. 第1次测量时x轴正向指向东方
D. 第4次测量时y轴正向指向东方

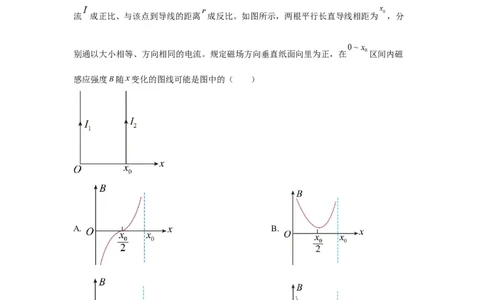

2. . (2023浙江杭州九校期中联考)已知通电长直导线周围某点的磁感应强度 与导线中的电
流 成正比、与该点到导线的距离 成反比。如图所示，两根平行长直导线相距为 ，分
别通以大小相等、方向相同的电流。规定磁场方向垂直纸面向里为正，在 区间内磁
感应强度 随 变化的图线可能是图中的（ ）
A. B.
C. D.
3．（2023四川成都七中二诊）四根在同一平面（纸面）内的长直绝缘导线组成一个
“井”字形，导线中通过的电流大小均为I，方向如图所示。a、b和c三点位于“井”字形对角线上，其中b点在“井”字形中心，且 。下列说法正确的是（ ）
A．b点的磁感应强度为零
B．a、c两点的磁感应强度相同
C．a点磁感应强度方向垂直纸面向外
D．减小导线1的电流，b点的磁感应强度也减小
4. (2023广东重点高中期末)正三角形ABC的三个顶点处分别有垂直于三角形平面的无限
长直导线，导线中通有恒定电流，A、B导线电流方向垂直纸面向内，C导线电流方向垂直
纸面向外，a、b、c三点分别是正三角形三边的中点，若A、B、C三处导线中的电流分别
为3I、2I、I，已知无限长直导线在其周围某一点产生的磁场磁感应强度B的大小与电流成
正比，与电流到这一点的距离成反比，即B=k ，则a、b、c三点的磁感应强度大小关系
为
A．a点最大 B．b点最大
C．c点最大 D．b，c两点一样大
5. （2023浙江萧山名校联考）如图所示，a、b、c一个等腰直角三角形的三个顶点，三角
形在竖直平面，斜边ab水平方向。图甲在a b两个顶点分别放置两等量正点电荷，已知a
、处点电荷在c点产生的电场强度大小为E：图乙在a、b两个顶点分别放置两电流相同垂直
三角形平面向里的导线，已知a处通电导线在c点产生的磁感应强度大小为B．不考虑其他
因素的影响，则有（ ）
A. 图甲中，c处的电场强度大小为2E，方向竖直向上
B. 图甲中，c处的电场强度大小为 E，方向水平向右
C. 图乙中，c处的磁感应强度大小为2B，方向竖直向上
D. 图乙中，c处的磁感应强度大小为 B，方向水平向右
6. （2023重庆名校质检）物理学家欧姆在探究通过导体的电流和电压、电阻关系时，因无
电源和电流表，利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电流，
具体的做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直
导线，当该导线中通有电流时，小磁针会发生偏转。某兴趣研究小组在得知直线电流在某
点产生的磁场与通过直导线的电流成正比的正确结论后重现了该实验，他们发现：当通过
导线电流为 时，小磁针偏转了 ；当通过导线电流为 时，小磁针偏转了 ，则下
列说法中正确的是（ ）
A. I=3I B.
2 1
C. D. 无法确定
7. （2023重庆名校质检）在地球赤道上进行实验时，用磁传感器测得赤道上P点地磁场磁
感应强度大小为B.将一条形磁铁固定在P点附近的水平面上，让N极指向正北方向，如图
0
所示，此时用磁传感器测得P点的磁感应强度大小为B；现将条形磁铁以P点为轴心在水
1
平面内旋转90°，使其N极指向正东方向，此时用磁传感器测得P点的磁感应强度的大小应为(可认为地磁南北极与地理北、南极重合)( )
A. B－B B. B＋B
1 0 1 0
C. D.
.
8. （2023重庆名校质检）如图，两根相互平行的长直导线分别通有方向相反的电流 和
，且 ；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线
共面；b点在两导线之间，b、d的连线与导线所在平面垂直．磁感应强度可能为零的点是
A. a点 B. b点 C. c点 D. d点
9. （2023湖北宜昌重点高中质检）特高压直流输电是国家重点工程，如图所示，高
压输电线上使用“abcd正方形间隔棒”支撑导线L 、L 、L 、L ，其目的是固定各导线
1 2 3 4
间距，防止导线互相碰撞，图中导线L 、L 、L 、L 水平且恰好处在正四棱柱的四条棱
1 2 3 4
上，abcd的几何中心为O点，O点到导线的距离远小于导线的长度，忽略地磁场，当四
根导线通有等大、同向的电流时，则( )A. O点的磁感应强度为零
B. O点的磁感应强度沿bd连线方向
C. L 对L 的安培力比L 对L 的安培力大
1 2 1 3
D. L 所受安培力的方向为从L 指向L
1 1 2
10. （2023湖南名校联盟期中）Ioffe- Prichard磁阱常用来约束带电粒子的运动.如图所示，
四根通有大小相等且为恒定电流的长直导线垂直穿过 平面，1、2、3、4直导线与
平面的交点成边长为 的正方形且关于 轴和 轴对称，各导线中电流方向已标出。
已知通电无限长直导线产生的磁感应强度大小与到直导线距离成反比。下列说法正确的是
（）
A. 点的磁感应强度为零
B.直导线1、3之间的相互作用力为排斥力
C.直导线1、2在 点产生的磁场的磁感应强度方向沿 轴负方向
D.直导线2受到其他导线的磁场力可能为零
11.(2022云南昆明一模)如图所示,匀强磁场中有一半径为r的圆,圆心为O,与圆面垂直的长直导线a、b分别置于圆上M、N两点,OMN为等边三角形。当导线a、b中电流大小均为I 、
0
电流方向如图所示时,圆心O处的磁感应强度大小为零。现保持导线b位置不变,将导线a在
圆上移动,导线a、b始终与圆面垂直且电流方向不变,仅改变电流大小,使O处的磁感应强度
大小始终为零,当a移至圆上某点P(图中未画出)时,a中电流最小。已知长直导线在距其为r
I
处产生的磁感应强度大小为B=k ,式中k为已知的常量,I为导线中的电流大小。下列说法
r
正确的是( )
A.匀强磁场的方向与OM的夹角为30°
I
B.匀强磁场的磁感应强度大小为k 0
r
C.OP与ON的夹角为120°
D.导线a中电流的最小值为I0
