知识点 20：游标卡尺和螺旋测微器的读数
考点一：游标卡尺的原理及读数
【知识思维方法技巧】

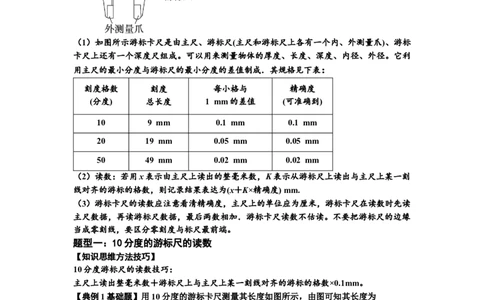

（1）如图所示游标卡尺是由主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标
卡尺上还有一个深度尺组成。可以用来测量物体的厚度、长度、深度、内径、外径。它利
用主尺的最小分度与游标尺的最小分度的差值制成．其规格见下表：
刻度格数 刻度 每小格与 精确度
(分度) 总长度 1 mm的差值 (可准确到)
10 9 mm 0.1 mm 0.1 mm
20 19 mm 0.05 mm 0.05 mm
50 49 mm 0.02 mm 0.02 mm
（2）读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻
线对齐的游标的格数，则记录结果表达为(x＋K×精确度) mm.
（3）游标卡尺的读数应注意看清精确度，主尺上的单位应为厘米，游标卡尺在读数时先读
主尺数据，再读游标尺数据，最后两数相加．游标卡尺读数不估读。不要把游标尺的边缘
当成零刻线，要区分零刻度与标尺最前端。
题型一：10分度的游标尺的读数
【知识思维方法技巧】
10分度游标尺的读数技巧：
主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×0.1mm。
【典例1基础题】用10分度的游标卡尺测量其长度如图所示，由图可知其长度为________
mm.
题型二：20分度的游标尺的读数
【知识思维方法技巧】
20分度游标尺的读数技巧：
主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×0.05mm。
【典例2基础题】用20分度的游标卡尺测量其长度如图所示，由图可知其长度为________
1
学科网（北京）股份有限公司cm.
题型三：50分度的游标尺的读数
【知识思维方法技巧】
50分度游标尺的读数技巧：
主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×0.02mm。

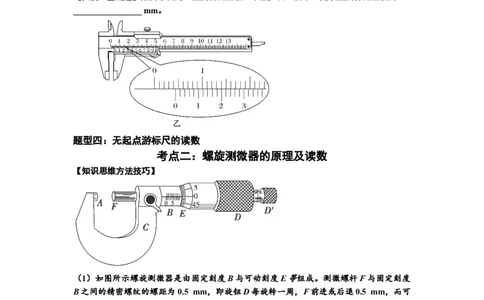

【典例3基础题】某同学测定一金属杆的直径，示数如图乙所示，则该金属杆的直径为
________________ mm。
题型四：无起点游标尺的读数
考点二：螺旋测微器的原理及读数
【知识思维方法技巧】
（1）如图所示螺旋测微器是由固定刻度B与可动刻度E等组成。测微螺杆F与固定刻度
B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可
动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精
确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
（2）读数：测量时被测物体长度的整毫米数和半毫米数由固定刻度读出，小数部分由可动
刻度读出。测量值(mm)＝固定刻度数(mm)（注意半毫米刻度线是否露出）＋可动刻度数
（估读一位）×0.01(mm)。螺旋测微器要准确到0.01 mm，估读到0.001 mm，即结果若用
mm为单位，则小数点后必须保留三位数字。
（3）零误差问题
使用螺旋测微器进行测量之前，先要转动旋纽D使测微螺杆F与测砧A接触，看可动刻度
E的左边缘与固定刻度B的0刻线是否重合，这个操作步骤叫做校零．
在校零时，如果可动刻度E的左边缘与固定刻度B的0刻线不重合，即没有测物体时，可
2
学科网（北京）股份有限公司动刻度上就有读数，这样产生的误差叫做零误差．在存在零误差时，测量结果就应该在读
数的基础上结合零误差情况加以修正．
零误差有两种：
①校零时，可动刻度E的左边缘位于固定刻度B的0刻线右边，（可动刻度的0刻线在固
定刻度上的水平线的下方）此时零误差为正值，测量结果等于读数减去零误差．如图所示：
由（a）知：零误差0.020mm，由（b）知：读数6.370mm
被测物长度为：6.370mm﹣0.020mm＝6.350mm
②校零时，可动刻度E的左边缘位于固定刻度B的0刻线左边，（可动刻度的0刻线在固
定刻度上的水平线的上方）此时零误差为负值，测量结果等于读数减去零误差．如图所示：
由（c）知：零误差﹣0.030mm，由（d）知：读数6.750mm
被测物度度为：6.750mm﹣（﹣0.030mm）＝6.780mm
题型一：螺旋测微器的原理
【典例1基础题】某同学用如图所示的螺旋测微器测量小球的直径时，他应先转动
_____________使F靠近小球，再转动________________使F夹住小球，直至听到棘轮发
出声音为止，拨动____________使F固定后读数(填仪器部件字母符号)。正确操作后，螺
旋测微器的示数如图戊所示，则小球的直径是______________ mm。
题型二：螺旋测微器的读数
【典例2基础题】使用螺旋测微器测量某金属丝的直径，示数如图所示，则该金属丝的直
径是________mm.
【典例2基础题对应练习】使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝
3
学科网（北京）股份有限公司的直径是____________mm。
题型三：游标卡尺和螺旋测微器的读数

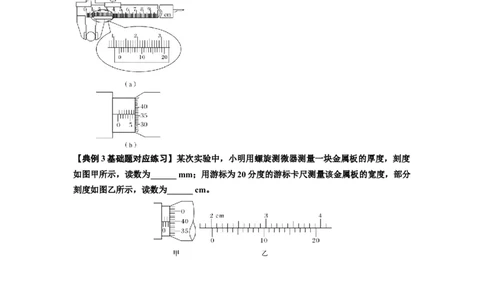

【典例3基础题】某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，
测量结果如图(a)和(b)所示。该工件的直径为________cm，高度为________mm。
【典例3基础题对应练习】某次实验中，小明用螺旋测微器测量一块金属板的厚度，刻度
如图甲所示，读数为______ mm；用游标为20分度的游标卡尺测量该金属板的宽度，部分
刻度如图乙所示，读数为______ cm。
