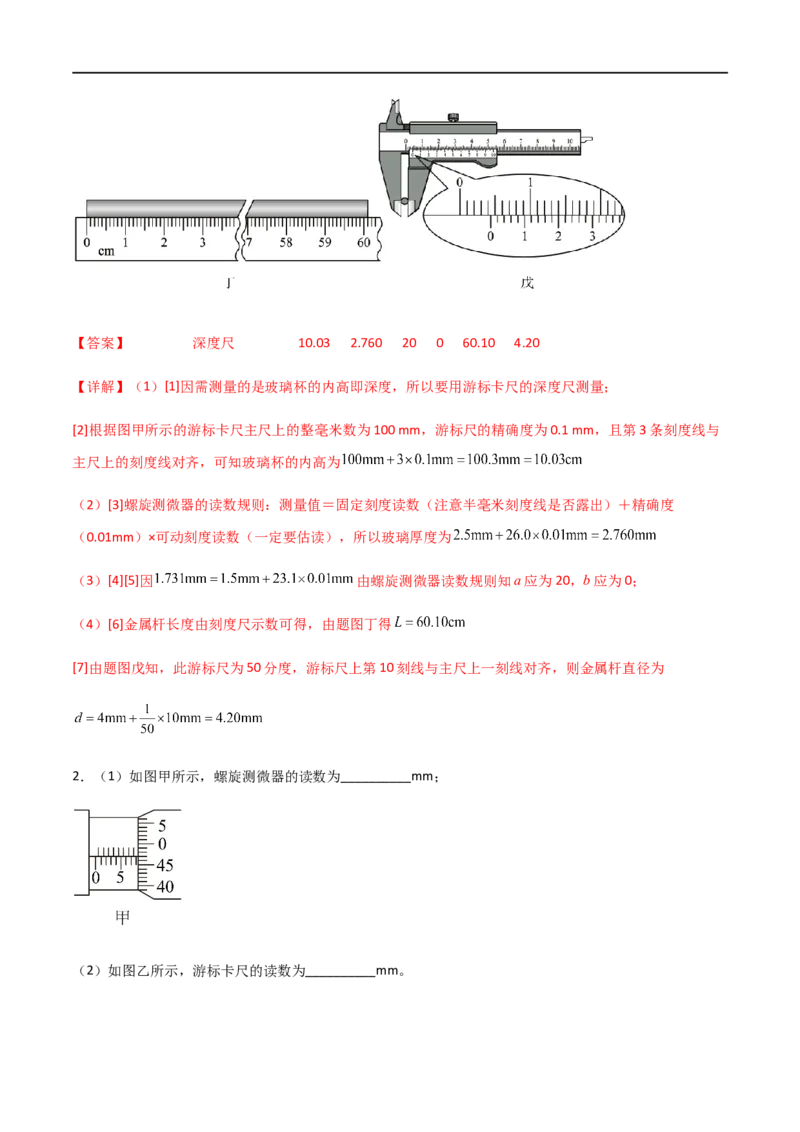

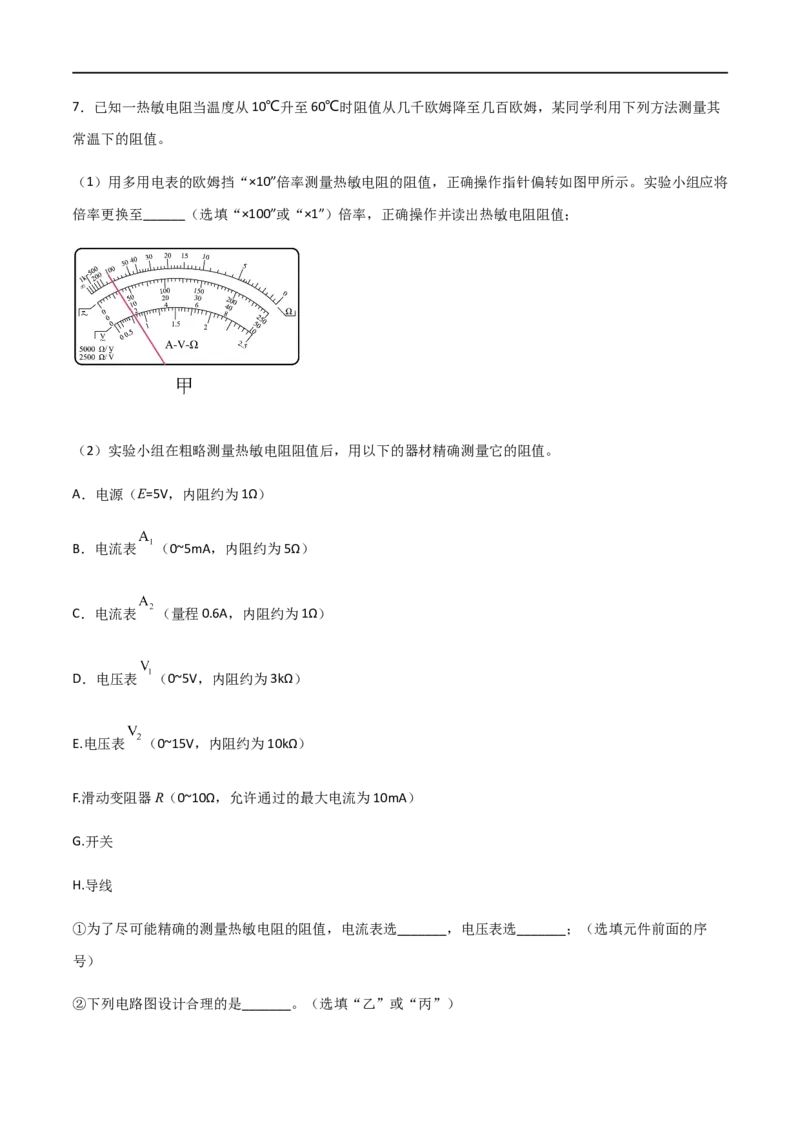

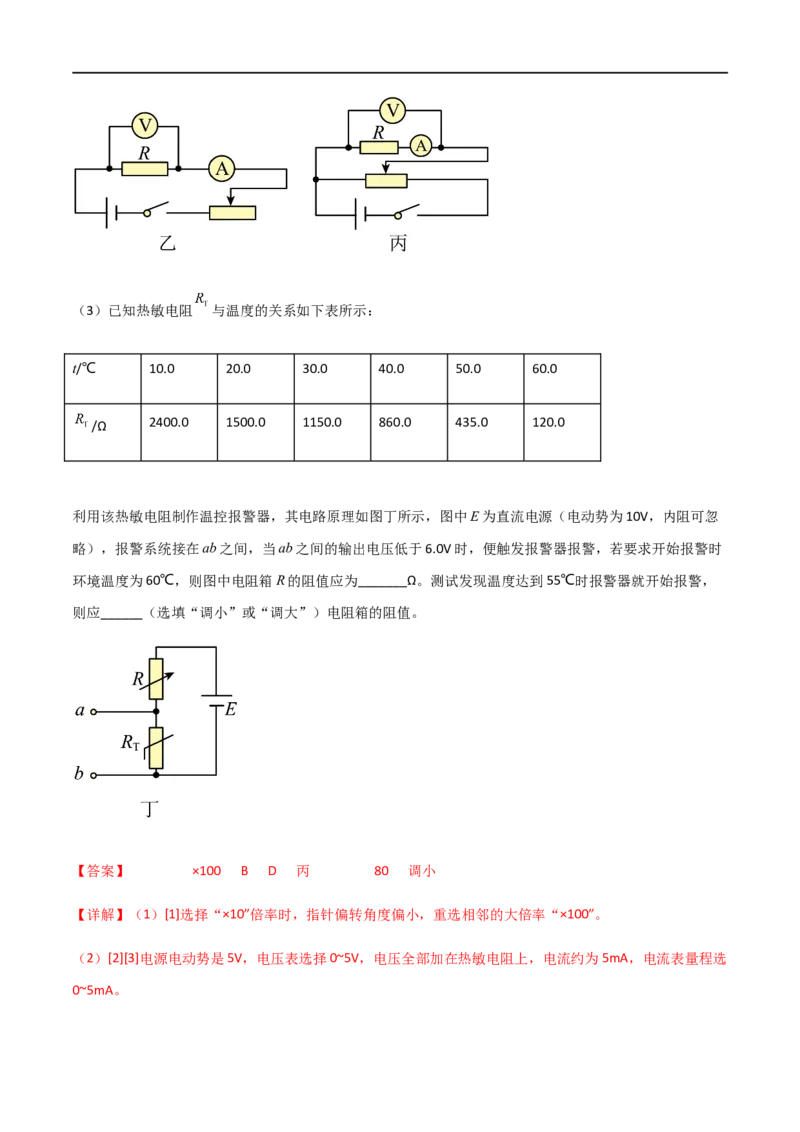

2023 届高三物理一轮复习多维度导学与分层专练 专题51 电学实验基础 导练目标 导练内容 目标1 游标卡尺的使用 目标2 螺旋测微器的使用 目标3 常用电表的读数 目标4 内外接法测电阻 目标5 滑动变阻器的两种接法 目标6 电表的改装 【知识导学与典例导练】 一、游标卡尺的使用 1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它 的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。 2．精度：对应关系为10分度0.1 mm，20分度0.05 mm，50分度0.02 mm。 3．读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线 的格数，则记录结果表达为(x＋K×精度)mm。 【例1】图甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该用游标卡尺的__________（填 “A”“B”或“C”）进行测量；示数如图乙所示，该钢笔帽的内径为________ mm。【答案】 A 11.25 【详解】[1]由游标卡尺的结构原理可知，测内径应选游标卡尺的内测量爪，故选A； [2]游标卡尺的主尺读数为11mm，游标尺的读数为 故钢笔帽的内径为 二、螺旋测微器的使用 1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm，即旋钮每旋转一周，测微螺杆前进或后 退0.5 mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01 mm，即螺旋测微器 的精确度为0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。 2．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一 位)×0.01(mm)。 【例2】在测量一根粗细均匀的合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图所示， 校零时的读数为________mm，合金丝的直径为________mm。【答案】 0.007 0.650 【详解】[1][2]校零时可动刻度为0.7格，故读数为0.7×0.01mm＝0.007mm，测量时固定刻度上读数为 0.5mm，可动刻度为15.7格，故读数为0.5mm＋15.7×0.01mm＝0.657mm。合金丝的直径为两次读数之差 D＝0.657mm－0.007mm＝0.650mm。 三、常用电表的读数 对于电压表和电流表的读数问题,首先要弄清电表量程,即电表两接线柱间允许加的最大电压或电表允 许通过的最大电流,然后根据表盘总的刻度数确定精确度,按照指针的实际位置进行读数。 (1)0~3 V的电压表和0~3 A的电流表的读数方法相同,此量程下的精确度分别是0.1 V和0.1 A,看清楚指针的 实际位置,读到小数点后面两位。 1 (2)对于0~15 V量程的电压表,精确度是0.5 V,在读数时只要求读到小数点后面一位,这时要求“ 格估读”。 5 (3)对于0~0.6 A量程的电流表,精确度是0.02 A,在读数时只要求读到小数点后面两位,这时要求“半格估 读”。 【例3】在“描绘伏安特性曲线”的实验中，电表示数如图所示。若如图1所示的电流表使用的是 量 程，则图中电流表示数是___________A；若使用的是 量程，则图中电流表示数为___________A。若图2 所示电压表使用的是较小量程，则图中电压表的示数为___________V；若使用的是较大量程，则图中电压 表示数为___________V。 【答案】 0.44 2.20 1.70 8.5【详解】[1]如图1中的电流表使用0.6A量程时，表盘刻度每小格表示0.02A，图中表针示数为0.44A； [2]如图1中的电流表使用3A量程时，表盘刻度每小格表示0.1A，图中表针示数为2.20A； [3]如图2中的电压表使用较小量程，即量程为3V时，表盘刻度每小格表示0.1V，图中表针的示数为 1.70V。 [4]如图2中的电压表使用较大量程，即量程为15V时，表盘刻度每小格表示0.5V，图中表针示数为8.5V。 四、内外接法测电阻 (一)两种接法的比较 内接法 外接法 电路图 误差 电流表分压 电压表分流 原因 U ＝U＋U I ＝I＋I 测 x A 测 x V 电阻 R ＝＝R＋R >R，测量值大于真实值 R ＝＝ 时，用电流表内接法。 x 3．实验试探法按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化， 而电流表的示数变化不大，则应采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变 化不大，则应采用电流表内接法。 【例4】厦门中学生助手用伏安法测电阻，如果电压表、电流表均为理想电表，其读数分别为U、I，则待 测电阻阻值为：Rx= 。实际上电压表及电流表也是有一定内阻的，如量程为0-3V的电压表内阻一般较大， 约为3kΩ，量程为0-0.6A的电流表内阻一般很小，约为0.5Ω。如图甲所示为电流表外接法，如图乙所示为 电流表内接法，请回答以下问题： （1）采用图甲所示方案测电阻时，待测电阻Rx的测量值___________（填“大于”或“小于”）真实值， 其原因是___________。 （2）采用图乙所示方案测电阻时，待测电阻Rx的测量值___________（填“大于”或“小于”）真实值， 其原因是___________。 （3）厦门中学生助手测量一电阻时，不知道电阻大概阻值，因此，他采用了如图丙所示的方法。先把电 压表的右端与a点连接，此时电压表示数为4.5V、电流表示数为1.8mA；再把电压表的右端与b点连接， 此时电压表示数为4.6V、电流表示数为1.6mA；为了减小电阻的测量误差，他应该把电压表的右端接在 ___________（选填“a”或“b”）点进行实验；则圆环接入电路的两点间的电阻值为___________Ω。 【答案】 小于 电压表的分流导致电流表的测量值偏大 大于 电流表 的分压导致电压表的测量值偏大 b 2875 【详解】（1）[1][2]由 可得采用图甲所示方案测电阻时，由于电压表的分流作用，所用电流表测量 的电流大于流过待测电阻的电流，所以待测电阻Rx的测量值小于真实值； （2）[3][4]由 可得采用图乙所示方案测电阻时，由于电流表的分压作用，所用电压表测量的电压大 于待测电阻两端的实际电压，所以待测电阻Rx的测量值大于真实值；（3）[5]由题意可得 ； 由此可知，电压表分流明显，电流表应采 用内接法，他应该把电压表的右端接在b端； [6]圆环接入电路的两点间的电阻值为 五、滑动变阻器的两种接法 1．两种接法的比较 限流接法 分压接法 两种接法 电路图 负载R上电 ≤U≤E 0≤U≤E 压调节范围 负载R上电 ≤I≤ 0≤I≤ 流调节范围 闭合S前 b端 a端 触头位置 2.两种接法的选择 ①要求待测电阻两端的电压从零开始变化，或精确性要求较高时 采用 ②滑动变阻器的最大阻值远小于待测电阻或串联的其他电阻的阻值时 分压 接法 ③题设条件中所提供的电表量程或电阻的最大允许电流不够时 ①待测电阻接近或略小于滑动变阻器的最大阻值时 采用 ②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求时 限流 接法 ③没有很高的精确性要求，考虑安装简捷和节能因素时【例5】13．用伏安法测定某定值电阻 （内阻约为 ），要尽可能准确地测量这只电阻的阻值.现有器 材除被测电阻 外，还有如下的实验仪器： A．直流电源，电压 ，内阻不计； B．电压表，量程 ，内阻约 ； C．电压表，量程 ，内阻约 ； D．电流表，量程 ，内阻约 ； E.电流表，量程 ，内阻 ； F.滑动变阻器，阻值 ； G.电键一只、导线若干. （1）在上述仪器中，电压表应选用_____，电流表应选用______（用仪器前序号表示）。 （2）请在方框内画出电路原理图_____。 （3）若电流表示数为I，电压表示数为U，则 _____（用题中字母表示）。 【答案】 B E 【详解】（1）[1] 因为直流电源，电压 ，选用量程 的电压表，如果电流表采用内接法，通过 电流表的电流为 电压表选量程 ，则通过待测电阻的最大电流约为在分析两个电流的量程，要精确测量，所以电压表选B。 [2] 电压表选量程 ，则通过待测电阻的最大电流约为 电流表应选E。 （2）[3] 为了精确测量滑动变阻器应采用分压接法，因为电压表量程 ，如果电流表采用内接法，通 过电流表的电流为 也满足精确测量的要求，电路如图所示 [4]根据 解得 六、电表的改装 改装成电压表 改装成电流表 内部电路 改装原理 串联大电阻分压 并联小电阻分流 改装后 U＝I(R＋R) I＝I g g g的量程 量程扩大 n＝1＋ n＝1＋ 的倍数 接入电阻 R＝(n－1)R R＝ g 的阻值 改装后的 R ＝nR R ＝ V g A 总内阻 校准电路 【例6】如图所示为一改装后的电流表和电压表电路，已知表头满偏电流为100微安，内阻为900欧姆， 定值电阻R=100欧姆，定值电阻R=1910欧姆，A为公用接线柱则 1 2 （1）当使用___________两接线柱时是 电流表，其量程为___________安培； （2）当使用___________两接线柱时是 电压表，其量程为___________伏特； 【答案】 A、B 0.001 A、C 2.0 【详解】（1）[1][2]当使用A、B两接线柱时是电流表，其量程为 （2）[3][4] 当使用A、C接线柱时是电压表，其量程为【多维度分层专练】 1．请按要求填写： （1）某同学用游标卡尺的________测得一玻璃杯的内高，如图甲所示，则其内高为________cm； （2）又用螺旋测微器测得其玻璃厚度如图乙所示，则厚度为________mm； （3）该同学用螺旋测微器又测得一小球直径如图丙所示，正确读数后得小球直径为1.731mm，则a＝ __________，b＝__________。 （4）某同学测定一金属杆的长度和直径，示数如图丁、戊所示，则该金属杆的长度和直径分别为 ______cm和______mm。【答案】 深度尺 10.03 2.760 20 0 60.10 4.20 【详解】（1）[1]因需测量的是玻璃杯的内高即深度，所以要用游标卡尺的深度尺测量； [2]根据图甲所示的游标卡尺主尺上的整毫米数为100 mm，游标尺的精确度为0.1 mm，且第3条刻度线与 主尺上的刻度线对齐，可知玻璃杯的内高为 （2）[3]螺旋测微器的读数规则：测量值＝固定刻度读数（注意半毫米刻度线是否露出）＋精确度 （0.01mm）×可动刻度读数（一定要估读），所以玻璃厚度为 （3）[4][5]因 由螺旋测微器读数规则知a应为20，b应为0； （4）[6]金属杆长度由刻度尺示数可得，由题图丁得 [7]由题图戊知，此游标尺为50分度，游标尺上第10刻线与主尺上一刻线对齐，则金属杆直径为 2．（1）如图甲所示，螺旋测微器的读数为__________mm； （2）如图乙所示，游标卡尺的读数为__________mm。【答案】 8.470—8.471 20.60 【详解】（1）[1]螺旋测微器的固定刻度为8.0mm，可动刻度为 所以最终读数为 由于需要估读，最后的结果可以在 之间。 （2）[2]游标卡尺游标为20分度，总长度为19mm，故每一小格为 ，由图可知，主尺上32mm 与游标尺的第12个格对齐，故测量长度为 3．请正确读数 若电压表接入电路中是 量程，则电压读数：___________V 若电压表接入电路中是 量程，则电压读数：___________V 若电流表接入电路中是 量程，则电流读数：___________A 若电流表接入电路中是 量程，则电流读数：___________A 【答案】 2.50 12.5 0.36 1.80 【详解】[1]若电压表接入电路中是 量程，最小分度为0.1V，则电压读数：2.50V [2]若电压表接入电路中是 量程，最小分度为0.5V，则电压读数：12.5V [3]若电流表接入电路中是 量程，最小分度为0.02A，则电流读数：0.36A[4]若电流表接入电路中是 量程，最小分度为0.1A，则电流读数：1.80A 4．测量电阻伏安特性时，用 表示测量电阻的阻值， 表示电压表的内阻，R 表示电流表的内阻， 表 A 示内外接转换时电流表的相对变化， 表示内外接转换时电压表的相对变化，则下列说法正确的是（ ） A．当 ，且R较R 大得不多时，宜选用电流表外接 A B．当 ，且R较R 大得不多时，宜选用电流表内接 A C．当 时宜采用电流表内接 D．当 时宜采用电流表外接 【答案】AC 【详解】AB．当 ，且R较R 大得不多时，即有 则电流表的分压影响大于电压表的分流影 A 响，应排除电流表的分压影响，采用电流表外接法，A正确，B错误； CD．当 时，表明在内外接转换时，电流表的示数变化大于电压表的示数变化，说明电压表的分流 影响大于电流表的分压影响，应排除电压表的分流影响，采用电流表内接法，C正确，D错误。故选AC。 5．小李在实验室测量一电阻Rx的阻值。因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是 外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的 读数 ，电流表的示数如图乙所示，其读数 ___________A；将K掷到2，电压表和电流表的读 数分别为 ， 。由此可知应采用电流表___________（选填“内”或“外”）接法。【答案】 0.34 外 【详解】[1]由图乙可知，电流表的量程为0.6A，最小刻度为0.02A，则电流表的读数为0.34 A。 [2]根据题意可得，电压表的百分比变化为 电流表的百分比变化为 因此可知，电压表的示数变化更明显，说明电流表的分压更严重，因此不能 让电流表分压，采用外接法。 6．利用伏安法测电阻，可以选电流表内接法和电流表外接法两种方法。图甲中电压表的读数为 ，电流 表的读数为 ，图乙中电压表的读数为 ，电流表的读数为 ，待测电阻的阻值为 。 （1）关于测量过程中产生的误差，下列说法正确的是________（填正确答案标号）。 A．无论哪种方法，只要采用多次测量取平均值的方式，就能有效减小误差，使误差几乎为0 B．采用图甲电路，电压表的测量值大于待测电阻两端的电压值，电流表的测量值等于流经待测电阻的电 流值 C．采用图乙电路，电压表的测量值等于待测电阻两端的电压值，电流表的测量值大于流经待测电阻的电 流值D．图甲适用于测小电阻，图乙适用于测大电阻 （2）利用电流表内接法，待测电阻阻值记为“ ”；利用电流表外接法，待测电阻阻值记为“ ”；该 电阻阻值的真实值记为“ ”。请按照从大到小的顺序将这三个量依次排序为________。 （3）若已知电压表的内阻为 ，则可利用________（填“图甲”或“图乙”）测出待测电阻的真实值， 其真实值为 ________。 【答案】 BC 图乙 【详解】（1）[1]A．由于电压表的分流和电流表的分压都属于系统误差，多次测量取平均值的方式，并不 能有效减小系统误差，使误差几乎为0，A错误； B．采用图甲电路，由于电流表的分压，电压表的测量值实际为待测电阻和电流表两端的电压之和，测量 值大于待测电阻两端的电压值，但电流表的测量值等于流经待测电阻的电流值，B正确； C．采用图乙电路，电压表的测量值等于待测电阻两端的电压值，电流表的测量值为通过待测电阻和电压 表两条支路的总电流，故其测量值大于流经待测电阻的电流值，C正确； D．图甲适用于测大电阻，图乙适用于测小电阻，D错误。故选BC。 （2）[2]利用电流表内接法，电压表两端的电压是待测电阻上的电压与电流表上的电压的和，故电流表内 接电阻测量值为 利用电流表外接法，电流表测的电流是待测电阻上的电流与电压表 上的电流之和，故电流表外接电阻测量值为 可得 （3）[3]已知电压表的内阻，则可利用图乙测出待测电阻的真实值。 [4]根据欧姆定律得 解得7．已知一热敏电阻当温度从10℃升至60℃时阻值从几千欧姆降至几百欧姆，某同学利用下列方法测量其 常温下的阻值。 （1）用多用电表的欧姆挡“×10”倍率测量热敏电阻的阻值，正确操作指针偏转如图甲所示。实验小组应将 倍率更换至______（选填“×100”或“×1”）倍率，正确操作并读出热敏电阻阻值； （2）实验小组在粗略测量热敏电阻阻值后，用以下的器材精确测量它的阻值。 A．电源（E=5V，内阻约为1Ω） B．电流表 （0~5mA，内阻约为5Ω） C．电流表 （量程0.6A，内阻约为1Ω） D．电压表 （0~5V，内阻约为3kΩ） E.电压表 （0~15V，内阻约为10kΩ） F.滑动变阻器R（0~10Ω，允许通过的最大电流为10mA） G.开关 H.导线 ①为了尽可能精确的测量热敏电阻的阻值，电流表选_______，电压表选_______；（选填元件前面的序 号） ②下列电路图设计合理的是_______。（选填“乙”或“丙”）（3）已知热敏电阻 与温度的关系如下表所示： t/℃ 10.0 20.0 30.0 40.0 50.0 60.0 /Ω 2400.0 1500.0 1150.0 860.0 435.0 120.0 利用该热敏电阻制作温控报警器，其电路原理如图丁所示，图中E为直流电源（电动势为10V，内阻可忽 略），报警系统接在ab之间，当ab之间的输出电压低于6.0V时，便触发报警器报警，若要求开始报警时 环境温度为60℃，则图中电阻箱R的阻值应为_______Ω。测试发现温度达到55℃时报警器就开始报警， 则应______（选填“调小”或“调大”）电阻箱的阻值。 【答案】 ×100 B D 丙 80 调小 【详解】（1）[1]选择“×10”倍率时，指针偏转角度偏小，重选相邻的大倍率“×100”。 （2）[2][3]电源电动势是5V，电压表选择0~5V，电压全部加在热敏电阻上，电流约为5mA，电流表量程选 0~5mA。[4]滑动变阻器的最大阻值远远小于热敏电阻阻值，所以用分压式连接。 （3）[5]若要求开始报警时环境温度为60℃，此时 ，由 解得电阻箱阻值应调为 [6]测试发现温控室中温度达到55℃时报警器就开始报警，说明热敏电阻偏大，所以应调小电阻箱的阻值， 使其在要求温度下报警。 8．某实验小组利用如下器材测量某金属丝的电阻率： A．电源（3V，内阻约为0.1Ω） B．电流表（量程0.6A，内阻约为0.1Ω） C．电流表（量程3A，内阻约为0.03Ω） D．电压表（量程3V，内阻约为3kΩ） E．滑动变阻器（1kΩ，0.3A） F．滑动变阻器（20Ω，2A） G．待测金属丝、螺旋测微器、米尺、开关和导线等 （1）用螺旋测微器测出金属丝的直径，某次测量时示数如图所示，其读数为________mm； （2）实验小组选好实验器材，实验过程中改变滑动变阻器的位置，记录电压表和电流表的示数如下表：次数 1 2 3 4 5 U/V 0.80 1.00 1.50 1.80 2.30 I/A 0.18 0.22 0.34 0.42 0.52 根据以上信息，你认为该小组选用的电流表是________，滑动变阻器是________（只填仪器前的代号）； （3）请设计较为节能且误差较小的电路，把图乙电路连接完整______。 【答案】 0.911mm B F 【详解】(1)[1]该金属丝的直径为0.5mm+41.1×0.01mm=0.911mm (2)[2][3]由于电路的最大电流为0.52A，故电流表是B，若滑动变阻器若选1kΩ的，要么电路电流过小难以 测量，要么只使用一小部分，不方便调节，故滑动变阻器应选F。 (3)[4]由于金属丝电阻较小，采用电流表外接法，较为节能滑动变阻器采用限流式接法，故实物图如图所示 9．某实验小组要描绘小灯泡（2.5V，0.5W）的伏安特性曲线，实验室提供以下器材可供选择： A．直流电源3V（内阻不计） B．直流电压表V （量程为0～3V，内阻约为3kΩ） 1 C．直流电压表V （量程为0～15V，内阻约为25kΩ） 2D．直流电流表A （量程为0～300mA，内阻约为5Ω） 1 E．直流电流表A （量程为0～600mA，内阻约为10） 2 F．滑动变阻器R（最大阻值100Ω，允许通过的最大电流为0.5A） 1 G．滑动变阻器R（最大阻值10Ω，允许通过的最大电流为2A） 2 实验要求小灯泡两端的电压从零开始变化并能进行多次测量。 （1）实验中电压表应选用_______，电流表应选用_______，滑动变阻器应选用_______。（均填器材前的 字母标号） （2）请在方框中画出实验使用的电路图，仪器用题目中的符号表示______。 （3）根据实验数据，作出的小灯泡I-U图线如图所示，由此可知，当电压为1.5V时，小灯泡的灯丝电阻 为______（结果保留2位有效数字），由图可知，随着电压的增大，小灯泡的电阻______。（填“增大” 或“减小”） 【答案】 B D G 见解析 8.6Ω 增大 【详解】（1）[1]小灯泡的额定电压为2.5V，电压表的量程为0~3V便可，故电压表选B。 [2]小灯泡的额定功率为0.5W，可知小灯泡的额定电流为 为了保证电流表读数的准确性，电流表选D。 [3]实验要求小灯泡两端的电压从零开始变化，并能进行多次测量，滑动变阻器采用分压式接法，滑动变阻 器最大阻值较小时，采用分压式接法能使小灯泡两端电压变化更加均匀，作出的图像更加准确，所以滑动 变阻器选G。 （2）[4]滑动变阻器采用分压式接法，由于小灯泡的电阻比较小，电流表采用外接法，实验电路如图所示 （3）[5]根据题 图线可知，当电压为1.5V时，电流为0.175A，根据欧姆定律可知小灯泡的灯丝电阻为 [6]根据欧姆定律可知，在 图线上的点与原点连线的斜率表示电阻的倒数，故随着电压的增大，小灯 泡电阻增大。 10．某实验兴趣小组为了测一个电阻R的阻值，他们先用欧姆表“×10”挡进行测量如图所示。为了更精确 地测量其电阻，实验室给出了以下器材： ①电流表G （0~50mA，内阻r＝3Ω）； ②电流表G （0~100mA），内阻r 约为10Ω）； 1 1 2 2 ③定值电阻R（R＝15Ω）； ④滑动变阻器R（0~5Ω）； 1 1 2 ⑤干电池（1.5V），内阻不计： ⑥开关S及导线若干。 回答下列问题： （1）多用电表欧姆挡的读数为_________Ω；（2）在下面方框里画出实验电路原理图________； （3）若某次测得电流表G 、G 的示数分别为I、I。则被测电阻的大小R＝__________（用已知和测量物 1 2 1 2 理量的符号）。 【答案】 20 【详解】（1）[1]多用电表欧姆挡的读数为 （2）[2]由于器材中未提供电压表，且只有电流表G 内阻已知，所以应将电流表G 与定值电阻R 串联后作 1 1 1 为电压表使用；由于滑动变阻器最大阻值较小，为了能够使电阻R两端电压能有较大的变化范围，滑动变 阻器应采用分压式接法；电流表G 应采用外接法，从而消除电压表分流带来的系统误差。根据以上分析滑 2 出实验电路原理图如图所示。（3）[3]根据欧姆定律以及串并联电路规律可知 11．学校开放实验室，同学们为了描绘小灯泡L的伏安特性曲线，并想同时较准确地测量其在额定电流下 的功率，可供选用的器材如下： 小灯泡L（规格“额定电流为1.0A，额定功率约为6.5W”）； 电流表A （量程3A，内阻约为0.1Ω）； 1 电流表A （量程0.5A，内阻r＝8Ω）； 2 2 电压表V（量程3V，内阻r＝2.0kΩ）； v 标准电阻R（阻值6.0kΩ）； 1 标准电阻R（阻值8Ω）； 2 学生电源E（电动势约为10V，内阻不计）； 开关S及导线若干。 （1）实验时有两个滑动变阻器可供选择： A．阻值0到10Ω，额定电流1.0A B．阻值0到20Ω，额定电流2.0A 本实验应选的滑动变阻器是______（选填“A”或“B”）。 （2）老师要求要尽量准确地描绘出L完整的伏安特性曲线，电压需从零开始调节，在安全前提下尽可能 减小误差且调节方便，在虚线框内画出满足要求的实验电路图，并在图上标明所选器材代号。______（3）某次实验时，若电流表满偏时，电压表的读数如图所示，则电压表的读数为______，灯泡额定功率 为______W。（计算结果保留两位小数） 【答案】 B 见解析 2.60 6.40 【详解】（1）[1]滑动变阻器应采用分压接法，由于灯泡额定电流为1.0A，而干路电流一定大于灯泡中的 电流，所以为了滑动变阻器的安全。故选B。 （2）[2]描绘小灯泡L的伏安特性曲线，滑动变阻器采用分压式接法，小灯泡的额定电流为1A，电流表A 1 量程太大，所以选择电流表A ，其量程为0.5A，需将A 与 并联，改装后电流表的量程为 2 2 内阻为4Ω；电压表与 串联，改装后电压表量程为 电路图如图所示。（3）[3]电压表读数为2.60V。 [4]此时电阻 的电压为7.80V，所以此时灯泡的电阻 额定功率
