知识点 20：游标卡尺和螺旋测微器的读数
考点一：游标卡尺的原理及读数
【知识思维方法技巧】

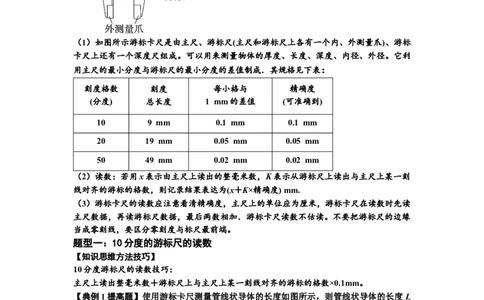

（1）如图所示游标卡尺是由主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标
卡尺上还有一个深度尺组成。可以用来测量物体的厚度、长度、深度、内径、外径。它利
用主尺的最小分度与游标尺的最小分度的差值制成．其规格见下表：
刻度格数 刻度 每小格与 精确度
(分度) 总长度 1 mm的差值 (可准确到)
10 9 mm 0.1 mm 0.1 mm
20 19 mm 0.05 mm 0.05 mm
50 49 mm 0.02 mm 0.02 mm
（2）读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻
线对齐的游标的格数，则记录结果表达为(x＋K×精确度) mm.
（3）游标卡尺的读数应注意看清精确度，主尺上的单位应为厘米，游标卡尺在读数时先读
主尺数据，再读游标尺数据，最后两数相加．游标卡尺读数不估读。不要把游标尺的边缘
当成零刻线，要区分零刻度与标尺最前端。
题型一：10分度的游标尺的读数
【知识思维方法技巧】
10分度游标尺的读数技巧：
主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×0.1mm。
【典例1提高题】使用游标卡尺测量管线状导体的长度如图所示，则管线状导体的长度 L
＝________cm。
题型二：20分度的游标尺的读数
【知识思维方法技巧】
20分度游标尺的读数技巧：
主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×0.05mm。
1
学科网（北京）股份有限公司【典例2提高题】某同学用游标卡尺测量某物体的厚度时，示数如图所示，此示数为
________ cm
.
题型三：50分度的游标尺的读数
【知识思维方法技巧】
50分度游标尺的读数技巧：
主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×0.02mm。

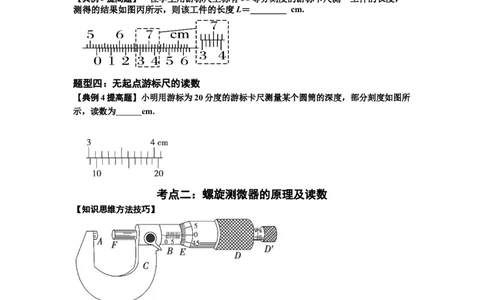

【典例3提高题】一位学生用游标尺上标有50等分刻度的游标卡尺测一工件的长度，
测得的结果如图丙所示，则该工件的长度L＝________ cm.
题型四：无起点游标尺的读数
【典例4提高题】小明用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图所
示，读数为 cm.
考点二：螺旋测微器的原理及读数
【知识思维方法技巧】
（1）如图所示螺旋测微器是由固定刻度B与可动刻度E等组成。测微螺杆F与固定刻度
B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可
动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精
确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
（2）读数：测量时被测物体长度的整毫米数和半毫米数由固定刻度读出，小数部分由可动
刻度读出。测量值(mm)＝固定刻度数(mm)（注意半毫米刻度线是否露出）＋可动刻度数
（估读一位）×0.01(mm)。螺旋测微器要准确到0.01 mm，估读到0.001 mm，即结果若用
mm为单位，则小数点后必须保留三位数字。
（3）零误差问题
2
学科网（北京）股份有限公司使用螺旋测微器进行测量之前，先要转动旋纽D使测微螺杆F与测砧A接触，看可动刻度
E的左边缘与固定刻度B的0刻线是否重合，这个操作步骤叫做校零．
在校零时，如果可动刻度E的左边缘与固定刻度B的0刻线不重合，即没有测物体时，可
动刻度上就有读数，这样产生的误差叫做零误差．在存在零误差时，测量结果就应该在读
数的基础上结合零误差情况加以修正．
零误差有两种：
①校零时，可动刻度E的左边缘位于固定刻度B的0刻线右边，（可动刻度的0刻线在固
定刻度上的水平线的下方）此时零误差为正值，测量结果等于读数减去零误差．如图所示：

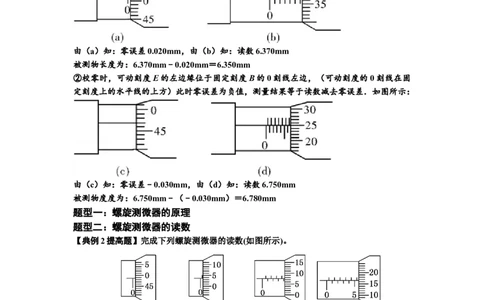

由（a）知：零误差0.020mm，由（b）知：读数6.370mm
被测物长度为：6.370mm﹣0.020mm＝6.350mm
②校零时，可动刻度E的左边缘位于固定刻度B的0刻线左边，（可动刻度的0刻线在固
定刻度上的水平线的上方）此时零误差为负值，测量结果等于读数减去零误差．如图所示：
由（c）知：零误差﹣0.030mm，由（d）知：读数6.750mm
被测物度度为：6.750mm﹣（﹣0.030mm）＝6.780mm
题型一：螺旋测微器的原理
题型二：螺旋测微器的读数
【典例2提高题】完成下列螺旋测微器的读数(如图所示)。
(a)________ mm (b)________ mm (c)________ mm(d)________ mm
【典例2提高题对应练习】如图，螺旋测微器的读数为________ mm；
3
学科网（北京）股份有限公司题型三：游标卡尺和螺旋测微器的读数
【典例3提高题】小明用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为
mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为
cm.

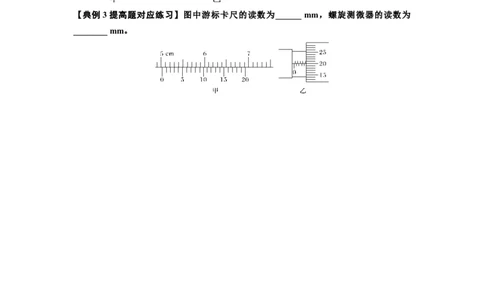

【典例3提高题对应练习】图中游标卡尺的读数为______ mm，螺旋测微器的读数为
________ mm。
