考点巩固卷 76 交变电流相关概念、规律、原理、图像、动态
分析、四值、传感器等的综合应用
建议用时：50分钟
考点序号 考点 题型分布
考点1 交变电流的相关物理量和规律 4单选+2多选
考点2 交变电流的图像及其应用 4单选+1多选+1解答
考点3 交变电流的峰值、瞬时值、有效值、平均 5单选+2多选+1解答
值
考点4 传感器的相关原理和应用 5单选+3多选+2实验+3解答
考点5 变压器两端电路的动态分析 3单选+2多选
考点6 变压器的原理、应用以及远距离输电 3单选+3多选
考点01：交变电流的相关物理量和规律（4单选+2多选）
一、单选题

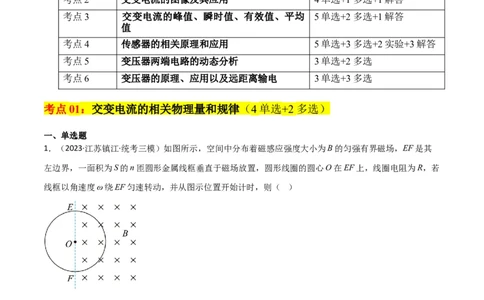

1．（2023·江苏镇江·统考三模）如图所示，空间中分布着磁感应强度大小为B的匀强有界磁场，EF是其
左边界，一面积为S的n匝圆形金属线框垂直于磁场放置，圆形线圈的圆心O在EF上，线圈电阻为R，若
线框以角速度ω绕EF匀速转动，并从图示位置开始计时，则（ ）
A． 时，线框中的感应电流最大
B．0到 时间内，通过线框的电量为
C．线框中产生的交变电动势的最大值为nBsω

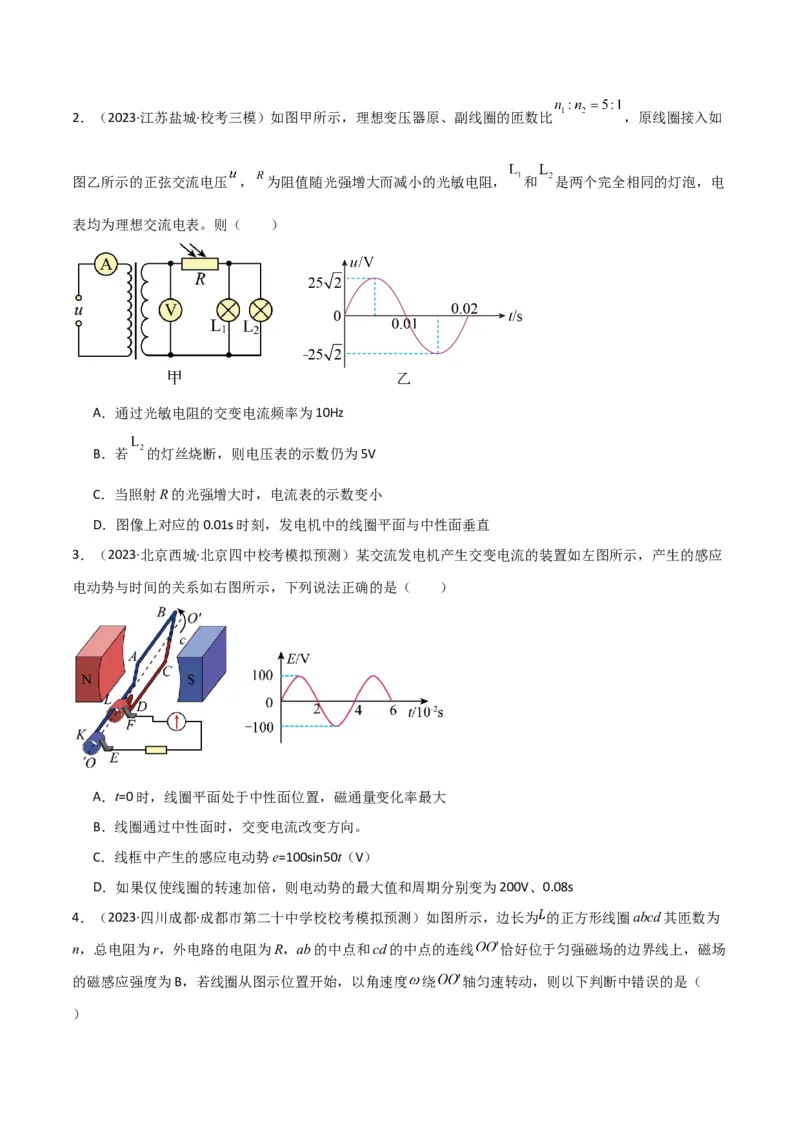

D．线框中产生的交变电动势的有效值为2．（2023·江苏盐城·校考三模）如图甲所示，理想变压器原、副线圈的匝数比 ，原线圈接入如
图乙所示的正弦交流电压 ， 为阻值随光强增大而减小的光敏电阻， 和 是两个完全相同的灯泡，电
表均为理想交流电表。则（ ）
A．通过光敏电阻的交变电流频率为10Hz
B．若 的灯丝烧断，则电压表的示数仍为5V
C．当照射R的光强增大时，电流表的示数变小
D．图像上对应的0.01s时刻，发电机中的线圈平面与中性面垂直

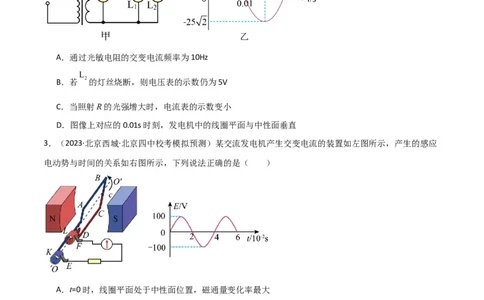

3．（2023·北京西城·北京四中校考模拟预测）某交流发电机产生交变电流的装置如左图所示，产生的感应
电动势与时间的关系如右图所示，下列说法正确的是（ ）
A．t=0时，线圈平面处于中性面位置，磁通量变化率最大
B．线圈通过中性面时，交变电流改变方向。
C．线框中产生的感应电动势e=100sin50t（V）
D．如果仅使线圈的转速加倍，则电动势的最大值和周期分别变为200V、0.08s

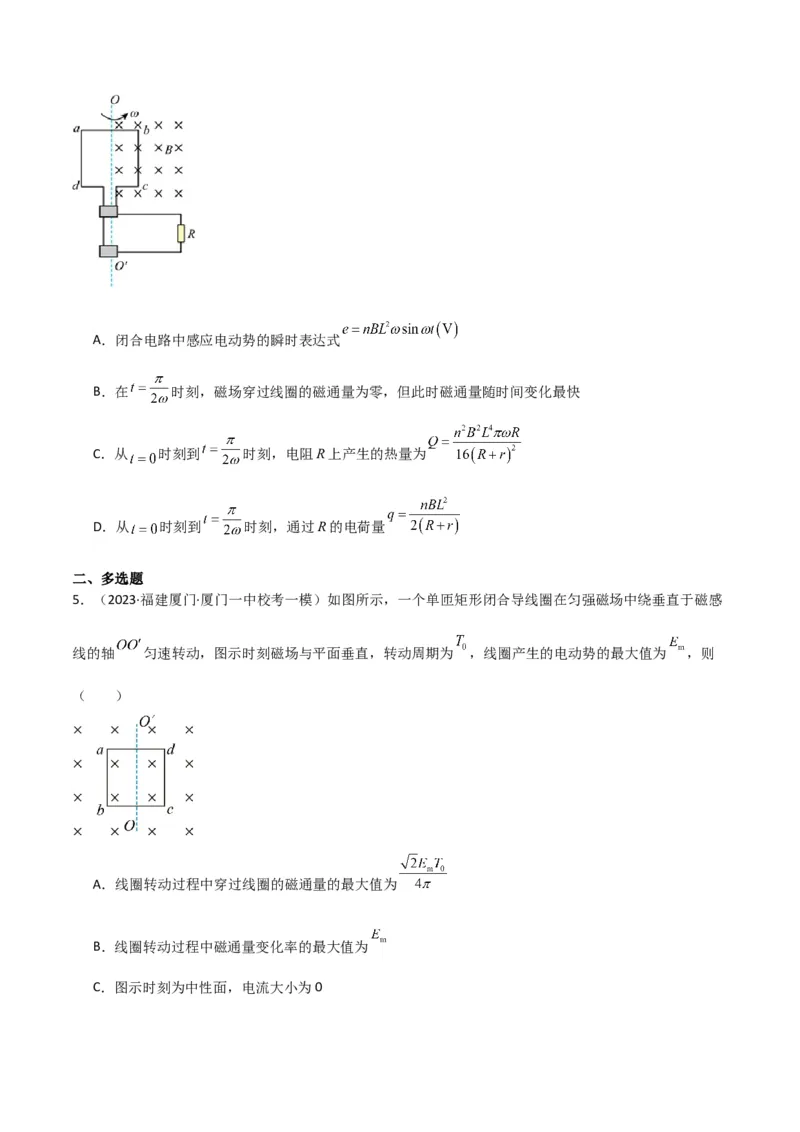

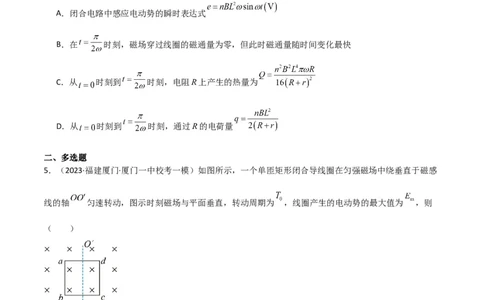

4．（2023·四川成都·成都市第二十中学校校考模拟预测）如图所示，边长为 的正方形线圈abcd其匝数为
n，总电阻为r，外电路的电阻为R，ab的中点和cd的中点的连线 恰好位于匀强磁场的边界线上，磁场
的磁感应强度为B，若线圈从图示位置开始，以角速度 绕 轴匀速转动，则以下判断中错误的是（
）A．闭合电路中感应电动势的瞬时表达式
B．在 时刻，磁场穿过线圈的磁通量为零，但此时磁通量随时间变化最快
C．从 时刻到 时刻，电阻R上产生的热量为
D．从 时刻到 时刻，通过R的电荷量
二、多选题
5．（2023·福建厦门·厦门一中校考一模）如图所示，一个单匝矩形闭合导线圈在匀强磁场中绕垂直于磁感
线的轴 匀速转动，图示时刻磁场与平面垂直，转动周期为 ，线圈产生的电动势的最大值为 ，则
（ ）
A．线圈转动过程中穿过线圈的磁通量的最大值为
B．线圈转动过程中磁通量变化率的最大值为
C．图示时刻为中性面，电流大小为0D．若线圈绕ab转动，电动势的最大值将变为

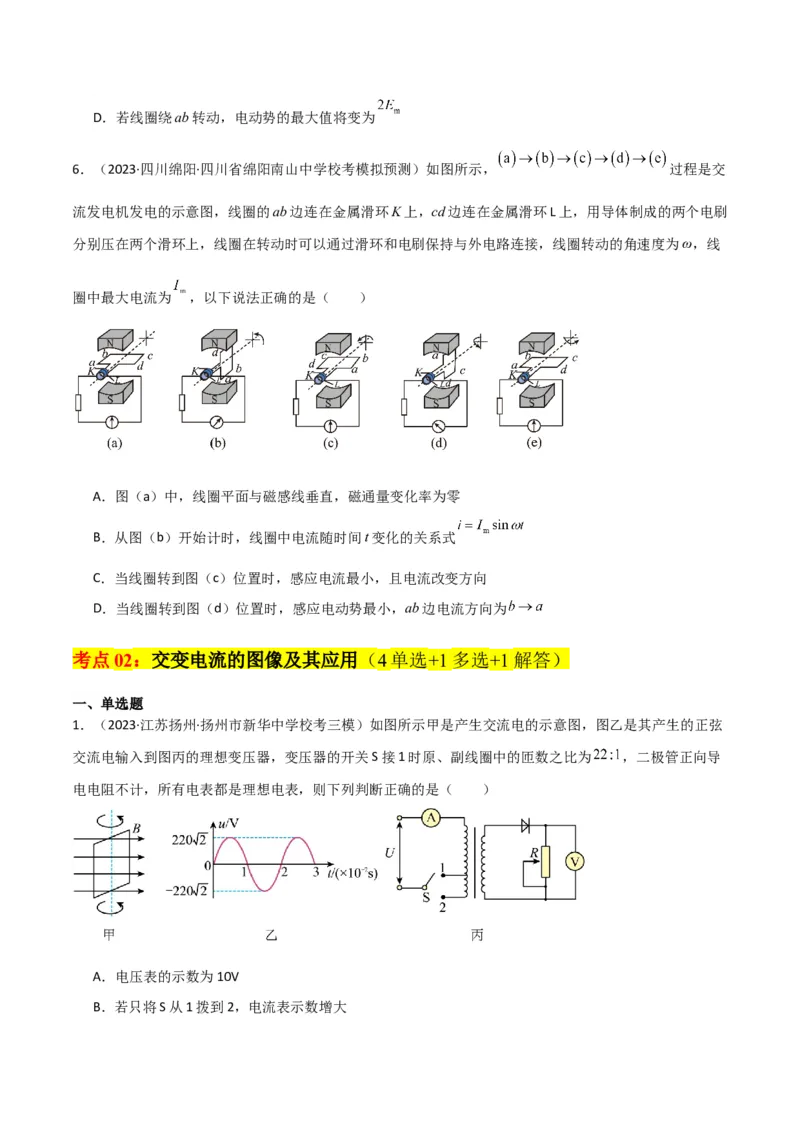

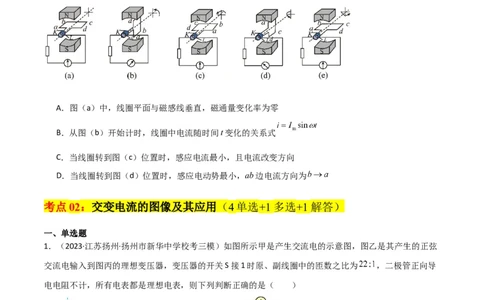

6．（2023·四川绵阳·四川省绵阳南山中学校考模拟预测）如图所示， 过程是交
流发电机发电的示意图，线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷
分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接，线圈转动的角速度为ω，线
圈中最大电流为 ，以下说法正确的是（ ）
A．图（a）中，线圈平面与磁感线垂直，磁通量变化率为零
B．从图（b）开始计时，线圈中电流随时间t变化的关系式
C．当线圈转到图（c）位置时，感应电流最小，且电流改变方向
D．当线圈转到图（d）位置时，感应电动势最小，ab边电流方向为
考点02：交变电流的图像及其应用（4单选+1多选+1解答）
一、单选题
1．（2023·江苏扬州·扬州市新华中学校考三模）如图所示甲是产生交流电的示意图，图乙是其产生的正弦
交流电输入到图丙的理想变压器，变压器的开关S接1时原、副线圈中的匝数之比为 ，二极管正向导
电电阻不计，所有电表都是理想电表，则下列判断正确的是（ ）
A．电压表的示数为10V
B．若只将S从1拨到2，电流表示数增大C．在0~0.01s内穿过线圈的磁通量变化为 Wb
D．若只将滑动变阻器的滑片向下滑动，则电流表示数减小，电压表示数增大

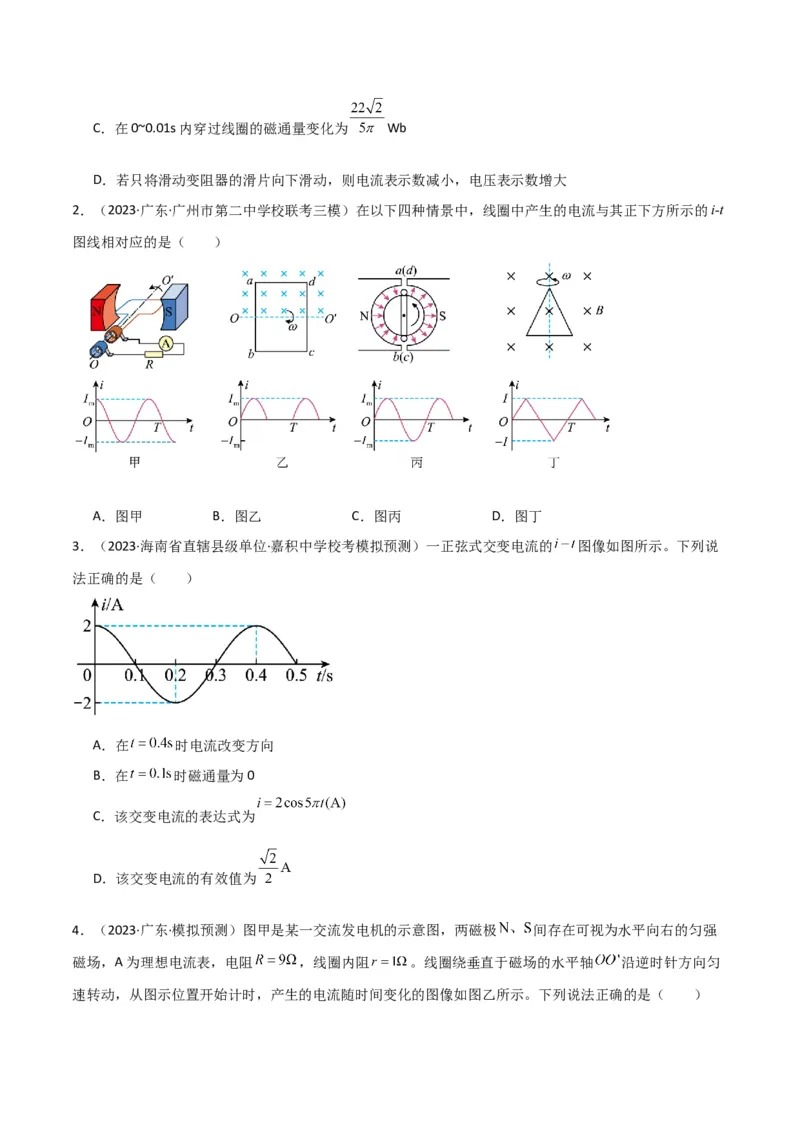

2．（2023·广东·广州市第二中学校联考三模）在以下四种情景中，线圈中产生的电流与其正下方所示的i-t
图线相对应的是（ ）
A．图甲 B．图乙 C．图丙 D．图丁
3．（2023·海南省直辖县级单位·嘉积中学校考模拟预测）一正弦式交变电流的 图像如图所示。下列说
法正确的是（ ）
A．在 时电流改变方向
B．在 时磁通量为0
C．该交变电流的表达式为
D．该交变电流的有效值为

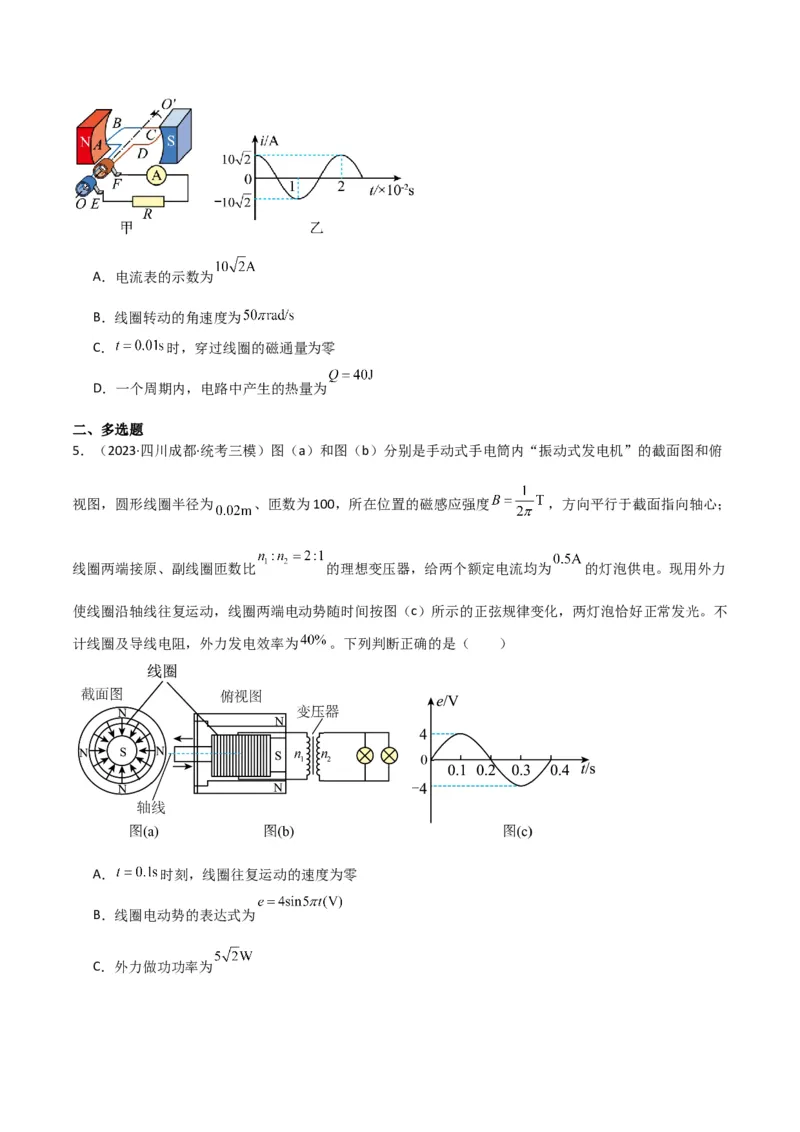

4．（2023·广东·模拟预测）图甲是某一交流发电机的示意图，两磁极 间存在可视为水平向右的匀强
磁场，A为理想电流表，电阻 ，线圈内阻 。线圈绕垂直于磁场的水平轴 沿逆时针方向匀
速转动，从图示位置开始计时，产生的电流随时间变化的图像如图乙所示。下列说法正确的是（ ）A．电流表的示数为
B．线圈转动的角速度为
C． 时，穿过线圈的磁通量为零
D．一个周期内，电路中产生的热量为
二、多选题
5．（2023·四川成都·统考三模）图（a）和图（b）分别是手动式手电筒内“振动式发电机”的截面图和俯
视图，圆形线圈半径为 、匝数为100，所在位置的磁感应强度 ，方向平行于截面指向轴心；
线圈两端接原、副线圈匝数比 的理想变压器，给两个额定电流均为 的灯泡供电。现用外力
使线圈沿轴线往复运动，线圈两端电动势随时间按图（c）所示的正弦规律变化，两灯泡恰好正常发光。不
计线圈及导线电阻，外力发电效率为 。下列判断正确的是（ ）
A． 时刻，线圈往复运动的速度为零
B．线圈电动势的表达式为
C．外力做功功率为D．线圈往复运动中的最大速度为
三、解答题

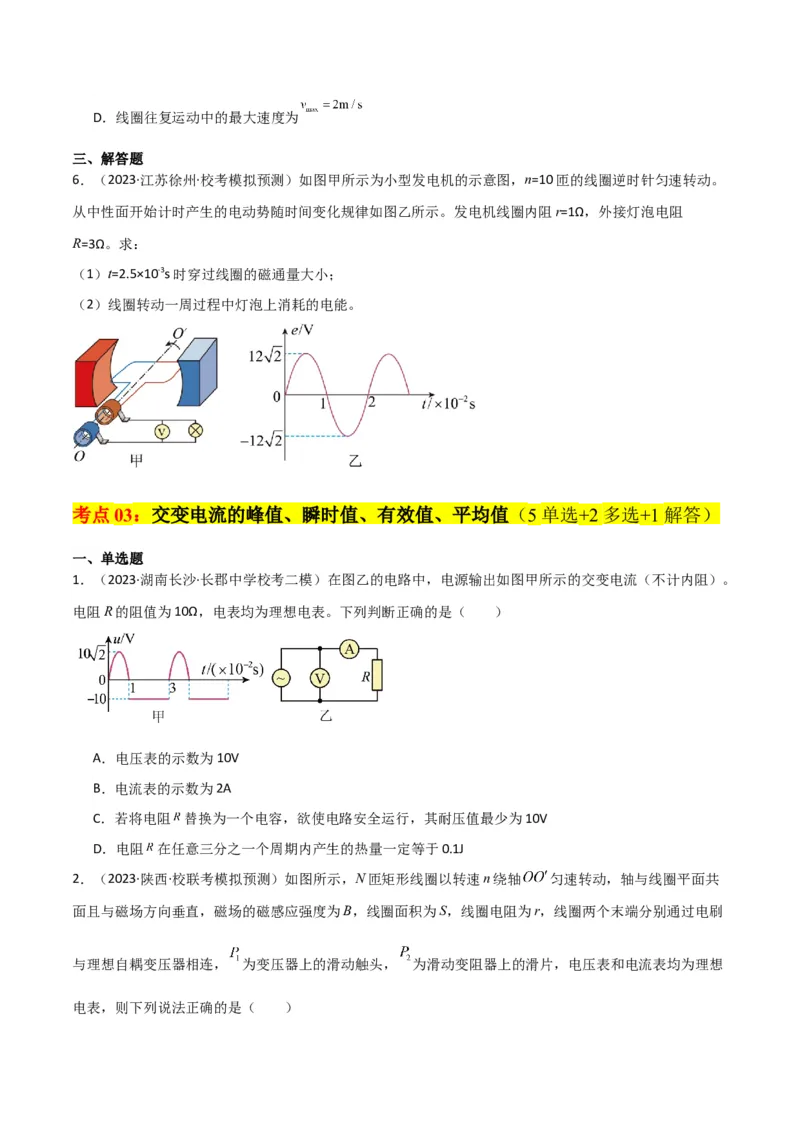

6．（2023·江苏徐州·校考模拟预测）如图甲所示为小型发电机的示意图，n=10匝的线圈逆时针匀速转动。
从中性面开始计时产生的电动势随时间变化规律如图乙所示。发电机线圈内阻r=1Ω，外接灯泡电阻
R=3Ω。求：
（1）t=2.5×10-3s时穿过线圈的磁通量大小；
（2）线圈转动一周过程中灯泡上消耗的电能。
考点03：交变电流的峰值、瞬时值、有效值、平均值（5单选+2多选+1解答）
一、单选题
1．（2023·湖南长沙·长郡中学校考二模）在图乙的电路中，电源输出如图甲所示的交变电流（不计内阻）。
电阻R的阻值为10Ω，电表均为理想电表。下列判断正确的是（ ）
A．电压表的示数为10V
B．电流表的示数为2A
C．若将电阻 替换为一个电容，欲使电路安全运行，其耐压值最少为10V
D．电阻 在任意三分之一个周期内产生的热量一定等于0.1J

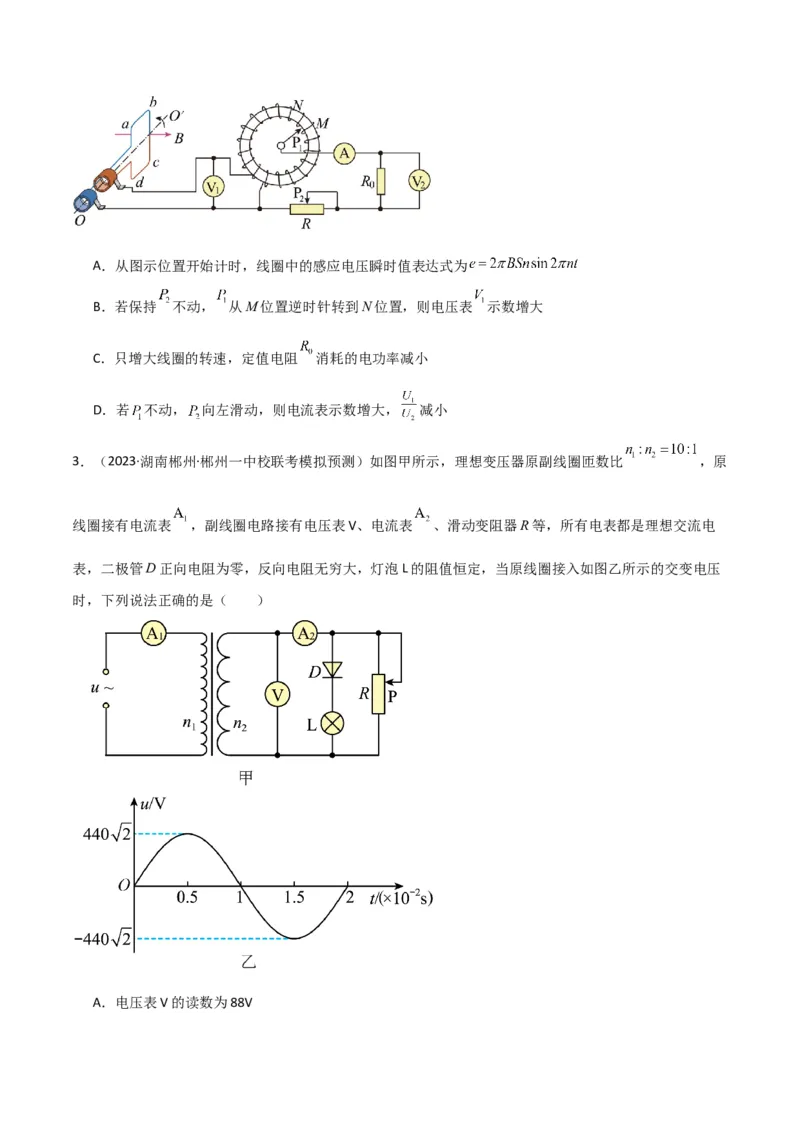

2．（2023·陕西·校联考模拟预测）如图所示，N匝矩形线圈以转速n绕轴 匀速转动，轴与线圈平面共
面且与磁场方向垂直，磁场的磁感应强度为B，线圈面积为S，线圈电阻为r，线圈两个末端分别通过电刷
与理想自耦变压器相连， 为变压器上的滑动触头， 为滑动变阻器上的滑片，电压表和电流表均为理想
电表，则下列说法正确的是（ ）A．从图示位置开始计时，线圈中的感应电压瞬时值表达式为
B．若保持 不动， 从M位置逆时针转到N位置，则电压表 示数增大
C．只增大线圈的转速，定值电阻 消耗的电功率减小
D．若 不动， 向左滑动，则电流表示数增大， 减小
3．（2023·湖南郴州·郴州一中校联考模拟预测）如图甲所示，理想变压器原副线圈匝数比 ，原
线圈接有电流表 ，副线圈电路接有电压表V、电流表 、滑动变阻器R等，所有电表都是理想交流电
表，二极管D正向电阻为零，反向电阻无穷大，灯泡L的阻值恒定，当原线圈接入如图乙所示的交变电压
时，下列说法正确的是（ ）
A．电压表V的读数为88VB．灯泡L两端电压的有效值为
C．当滑动变阻器R的滑片P向下滑动时，两电流表的示数均减小
D．原线圈接入的交变电压的瞬时值表达式为

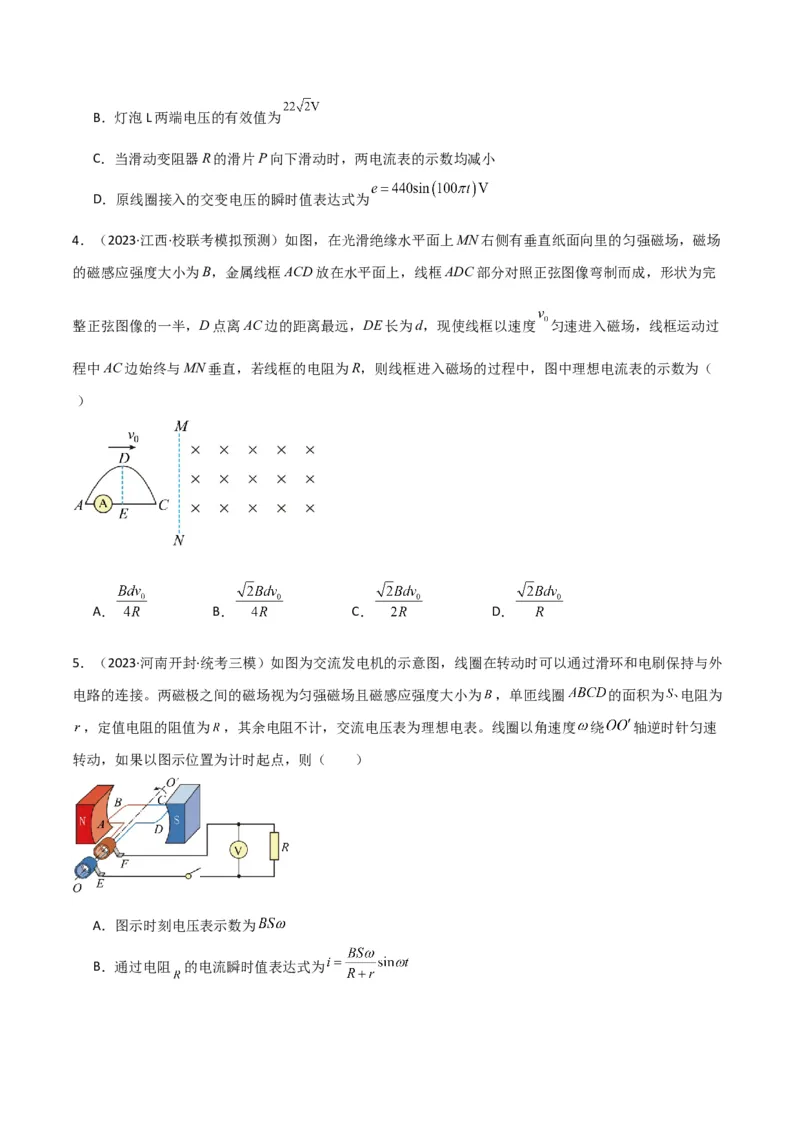

4．（2023·江西·校联考模拟预测）如图，在光滑绝缘水平面上MN右侧有垂直纸面向里的匀强磁场，磁场
的磁感应强度大小为B，金属线框ACD放在水平面上，线框ADC部分对照正弦图像弯制而成，形状为完
整正弦图像的一半，D点离AC边的距离最远，DE长为d，现使线框以速度 匀速进入磁场，线框运动过
程中AC边始终与MN垂直，若线框的电阻为R，则线框进入磁场的过程中，图中理想电流表的示数为（
）
A． B． C． D．
5．（2023·河南开封·统考三模）如图为交流发电机的示意图，线圈在转动时可以通过滑环和电刷保持与外
电路的连接。两磁极之间的磁场视为匀强磁场且磁感应强度大小为 ，单匝线圈 的面积为 电阻为
，定值电阻的阻值为 ，其余电阻不计，交流电压表为理想电表。线圈以角速度 绕 轴逆时针匀速
转动，如果以图示位置为计时起点，则（ ）
A．图示时刻电压表示数为

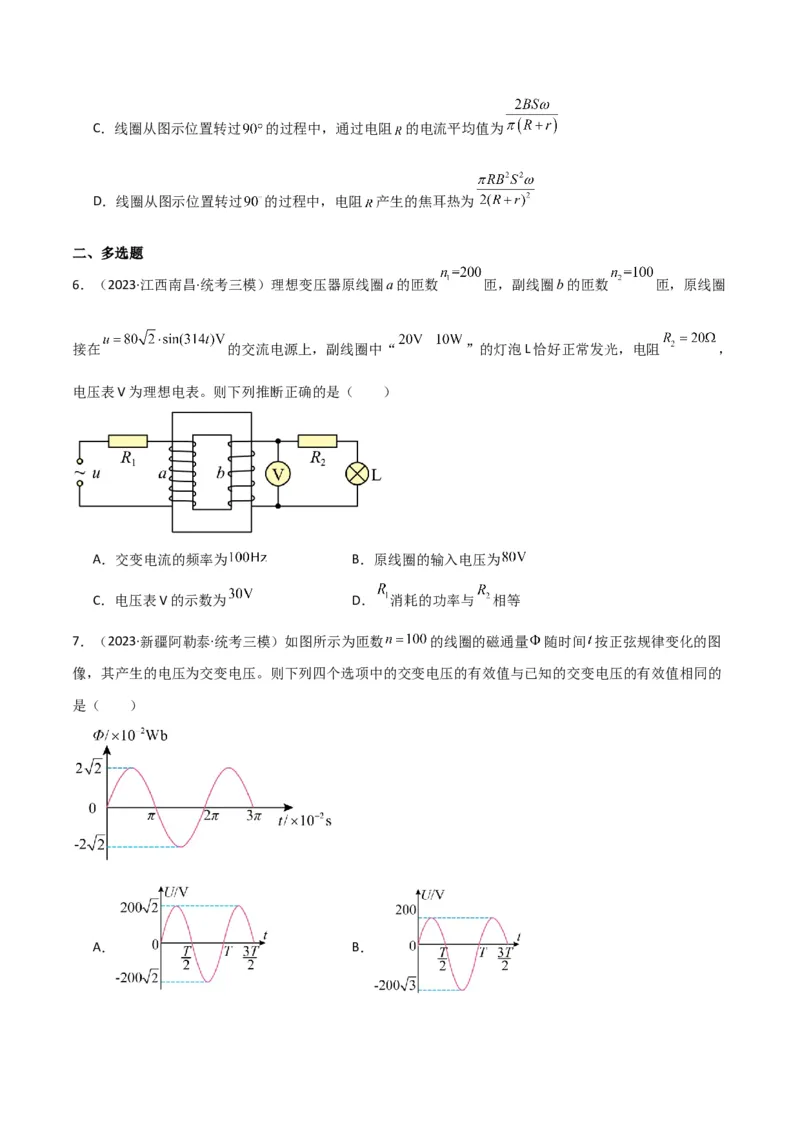

B．通过电阻 的电流瞬时值表达式为C．线圈从图示位置转过 的过程中，通过电阻 的电流平均值为
D．线圈从图示位置转过 的过程中，电阻 产生的焦耳热为
二、多选题
6．（2023·江西南昌·统考三模）理想变压器原线圈a的匝数 匝，副线圈b的匝数 匝，原线圈
接在 的交流电源上，副线圈中“ ”的灯泡L恰好正常发光，电阻 ，
电压表V为理想电表。则下列推断正确的是（ ）
A．交变电流的频率为 B．原线圈的输入电压为
C．电压表V的示数为 D． 消耗的功率与 相等
7．（2023·新疆阿勒泰·统考三模）如图所示为匝数 的线圈的磁通量 随时间 按正弦规律变化的图
像，其产生的电压为交变电压。则下列四个选项中的交变电压的有效值与已知的交变电压的有效值相同的
是（ ）
A． B．C． D．
三、解答题

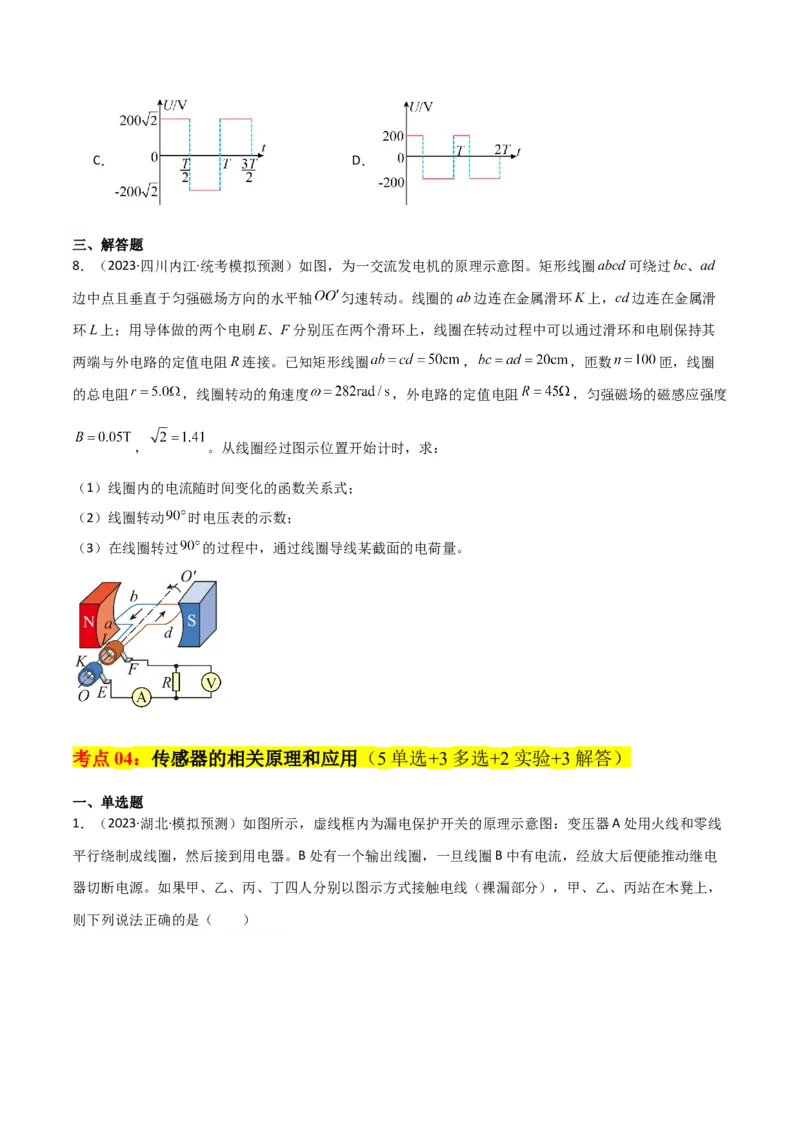

8．（2023·四川内江·统考模拟预测）如图，为一交流发电机的原理示意图。矩形线圈abcd可绕过bc、ad
边中点且垂直于匀强磁场方向的水平轴 匀速转动。线圈的ab边连在金属滑环K上，cd边连在金属滑
环L上；用导体做的两个电刷E、F分别压在两个滑环上，线圈在转动过程中可以通过滑环和电刷保持其
两端与外电路的定值电阻R连接。已知矩形线圈 ， ，匝数 匝，线圈
的总电阻 ，线圈转动的角速度 ，外电路的定值电阻 ，匀强磁场的磁感应强度
， 。从线圈经过图示位置开始计时，求：
（1）线圈内的电流随时间变化的函数关系式；
（2）线圈转动 时电压表的示数；
（3）在线圈转过 的过程中，通过线圈导线某截面的电荷量。
考点04：传感器的相关原理和应用（5单选+3多选+2实验+3解答）
一、单选题

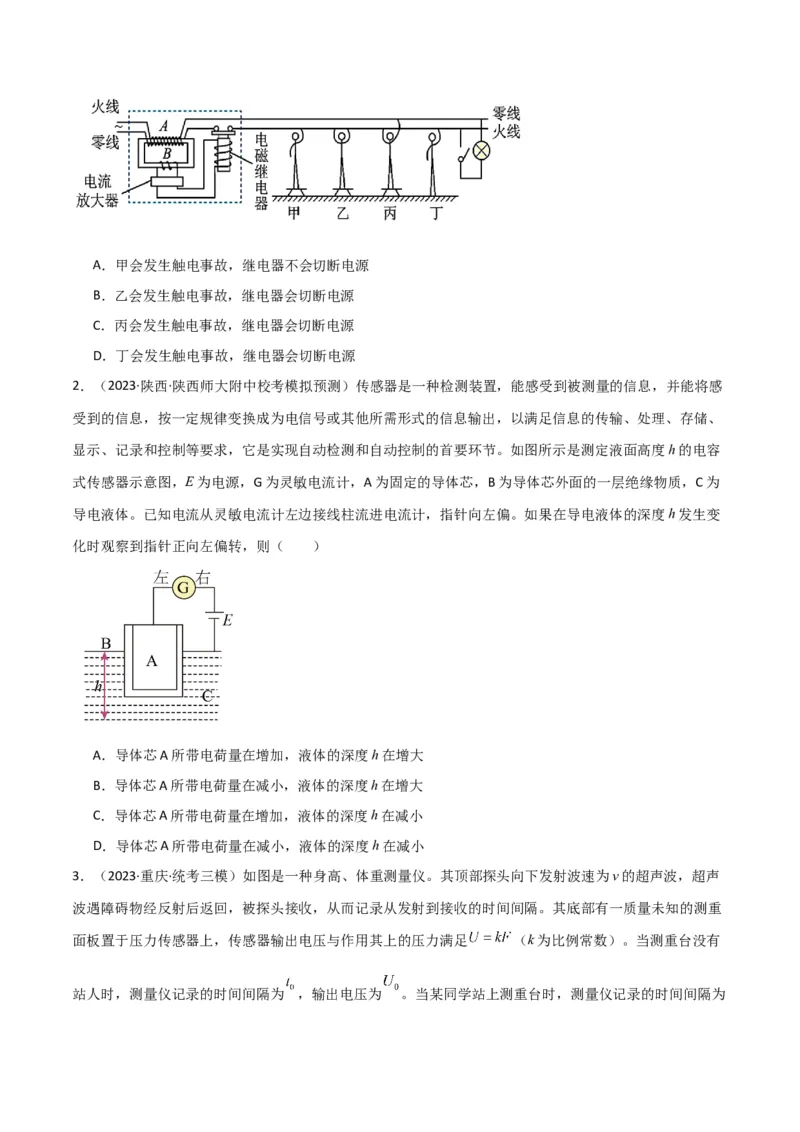

1．（2023·湖北·模拟预测）如图所示，虚线框内为漏电保护开关的原理示意图：变压器A处用火线和零线
平行绕制成线圈，然后接到用电器。B处有一个输出线圈，一旦线圈B中有电流，经放大后便能推动继电
器切断电源。如果甲、乙、丙、丁四人分别以图示方式接触电线（裸漏部分），甲、乙、丙站在木凳上，
则下列说法正确的是（ ）A．甲会发生触电事故，继电器不会切断电源
B．乙会发生触电事故，继电器会切断电源
C．丙会发生触电事故，继电器会切断电源
D．丁会发生触电事故，继电器会切断电源
2．（2023·陕西·陕西师大附中校考模拟预测）传感器是一种检测装置，能感受到被测量的信息，并能将感
受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、
显示、记录和控制等要求，它是实现自动检测和自动控制的首要环节。如图所示是测定液面高度h的电容
式传感器示意图，E为电源，G为灵敏电流计，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为
导电液体。已知电流从灵敏电流计左边接线柱流进电流计，指针向左偏。如果在导电液体的深度h发生变
化时观察到指针正向左偏转，则（ ）
A．导体芯A所带电荷量在增加，液体的深度h在增大
B．导体芯A所带电荷量在减小，液体的深度h在增大
C．导体芯A所带电荷量在增加，液体的深度h在减小
D．导体芯A所带电荷量在减小，液体的深度h在减小

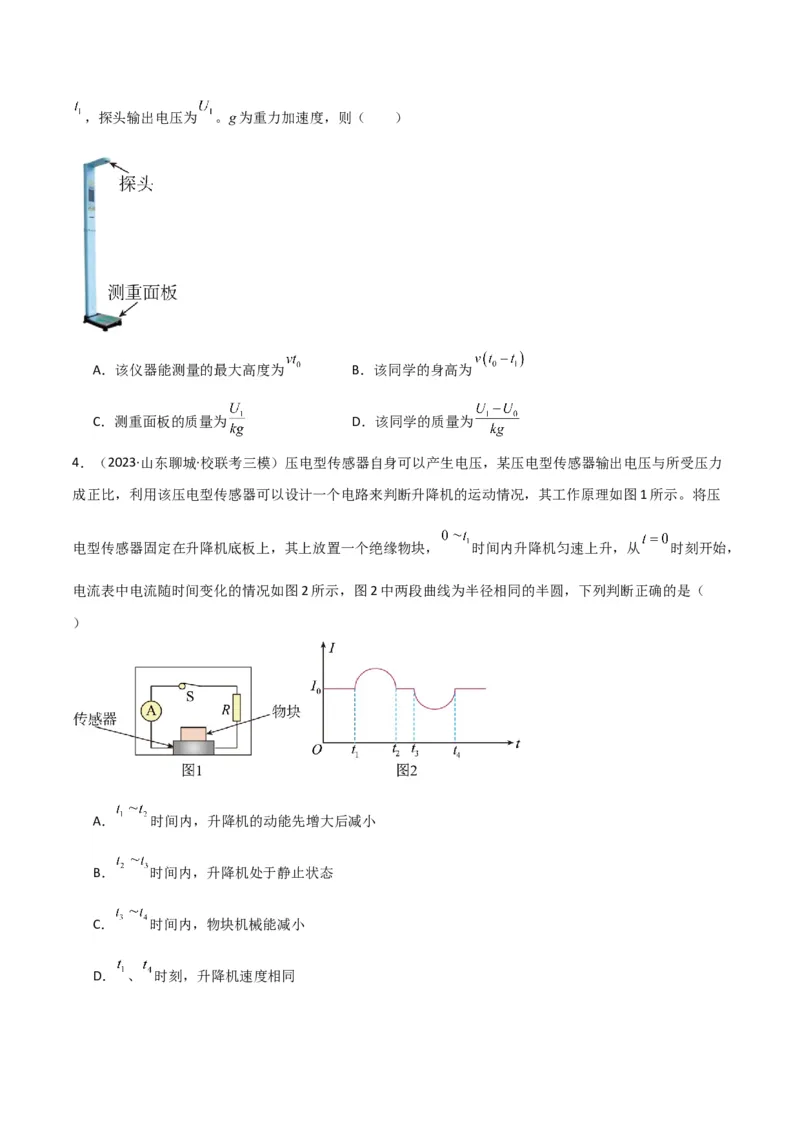

3．（2023·重庆·统考三模）如图是一种身高、体重测量仪。其顶部探头向下发射波速为v的超声波，超声
波遇障碍物经反射后返回，被探头接收，从而记录从发射到接收的时间间隔。其底部有一质量未知的测重
面板置于压力传感器上，传感器输出电压与作用其上的压力满足 （k为比例常数）。当测重台没有
站人时，测量仪记录的时间间隔为 ，输出电压为 。当某同学站上测重台时，测量仪记录的时间间隔为，探头输出电压为 。g为重力加速度，则（ ）
A．该仪器能测量的最大高度为 B．该同学的身高为
C．测重面板的质量为 D．该同学的质量为
4．（2023·山东聊城·校联考三模）压电型传感器自身可以产生电压，某压电型传感器输出电压与所受压力
成正比，利用该压电型传感器可以设计一个电路来判断升降机的运动情况，其工作原理如图1所示。将压
电型传感器固定在升降机底板上，其上放置一个绝缘物块， 时间内升降机匀速上升，从 时刻开始，
电流表中电流随时间变化的情况如图2所示，图2中两段曲线为半径相同的半圆，下列判断正确的是（
）
A． 时间内，升降机的动能先增大后减小
B． 时间内，升降机处于静止状态
C． 时间内，物块机械能减小

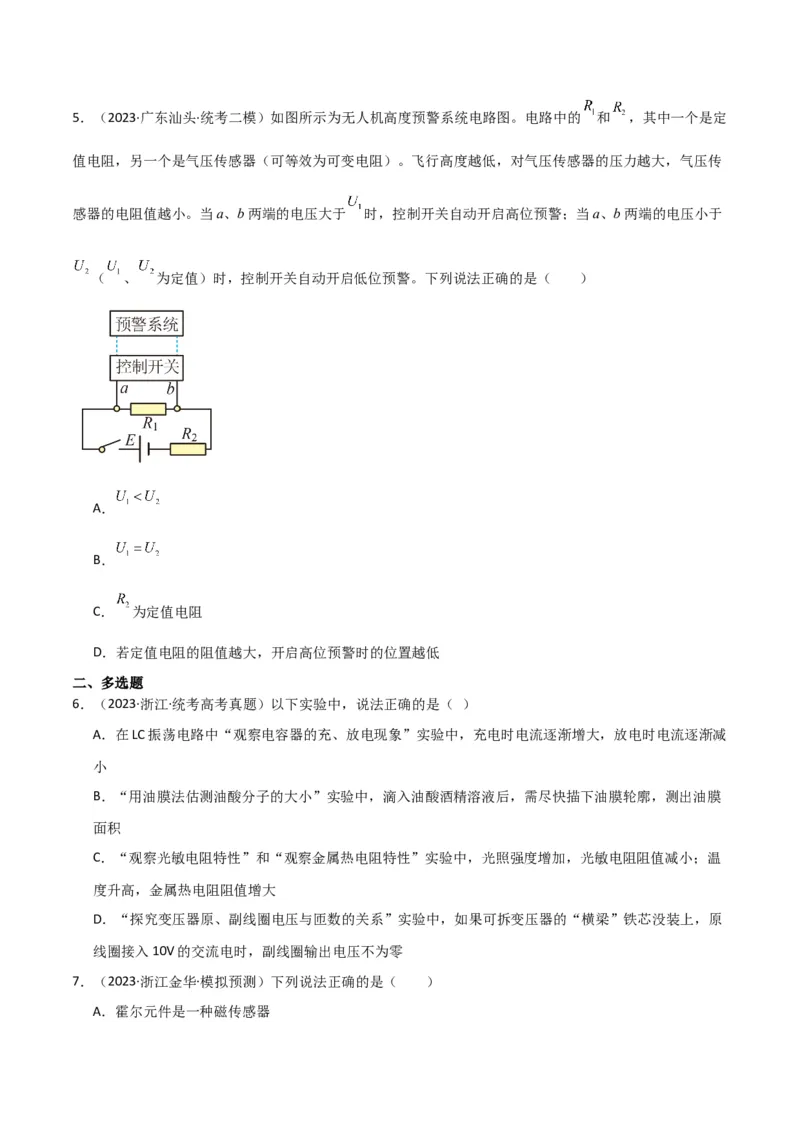

D． 、 时刻，升降机速度相同5．（2023·广东汕头·统考二模）如图所示为无人机高度预警系统电路图。电路中的 和 ，其中一个是定
值电阻，另一个是气压传感器（可等效为可变电阻）。飞行高度越低，对气压传感器的压力越大，气压传
感器的电阻值越小。当a、b两端的电压大于 时，控制开关自动开启高位预警；当a、b两端的电压小于
（ 、 为定值）时，控制开关自动开启低位预警。下列说法正确的是（ ）
A．
B．
C． 为定值电阻
D．若定值电阻的阻值越大，开启高位预警时的位置越低
二、多选题
6．（2023·浙江·统考高考真题）以下实验中，说法正确的是（ ）
A．在LC振荡电路中“观察电容器的充、放电现象”实验中，充电时电流逐渐增大，放电时电流逐渐减
小
B．“用油膜法估测油酸分子的大小”实验中，滴入油酸酒精溶液后，需尽快描下油膜轮廓，测出油膜
面积
C．“观察光敏电阻特性”和“观察金属热电阻特性”实验中，光照强度增加，光敏电阻阻值减小；温
度升高，金属热电阻阻值增大
D．“探究变压器原、副线圈电压与匝数的关系”实验中，如果可拆变压器的“横梁”铁芯没装上，原
线圈接入10V的交流电时，副线圈输出电压不为零
7．（2023·浙江金华·模拟预测）下列说法正确的是（ ）
A．霍尔元件是一种磁传感器B．枪式测温仪利用了温度传感器
C．安培在对磁场的研究中提出了分子电流假说
D．麦克斯韦建立了电磁场理论并预言了电磁波的存在，赫兹用实验证实了电磁波的存在
8．（2023·浙江温州·统考三模）下列说法正确的是（ ）
A．利用压力传感器可以制成电子秤
B．光电效应和康普顿效应揭示了光的粒子性
C．赫兹用实验证实了电磁波的存在，并首先发现光电效应
D．查德威克研究 粒子散射实验，并提出了原子核式结构模型
三、实验题

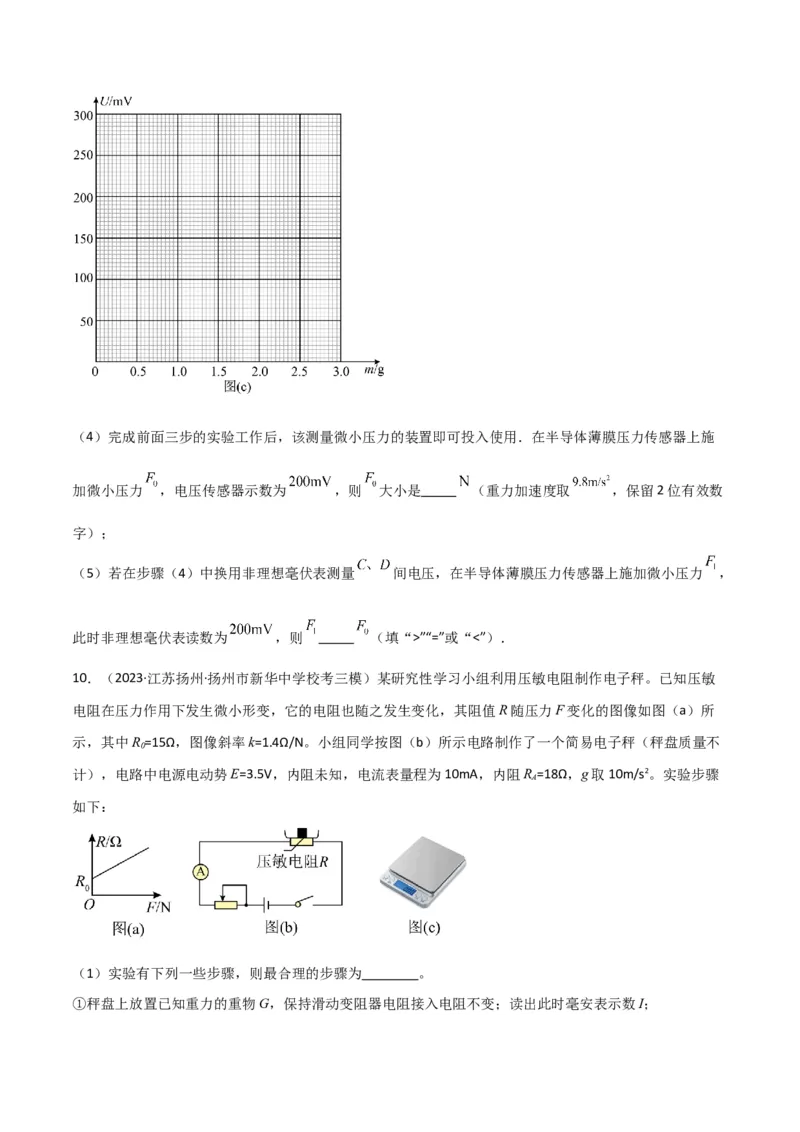

9．（2023·湖南·统考高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的
装置，其电路如图（a）所示， 为电阻箱， 为半导体薄膜压力传感器， 间连接电压传感
器（内阻无穷大）．
（1）先用欧姆表“ ”挡粗测 的阻值，示数如图（b）所示，对应的读数是 ;
（2）适当调节 ，使电压传感器示数为0，此时， 的阻值为 （用 表示）；
（3）依次将 的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读
出电压传感器示数 ，所测数据如下表所示：
次数 1 2 3 4 5 6
砝码质量 0.0 0.5 1.0 1.5 2.0 2.5
电压 0 57 115 168 220 280
根据表中数据在图（c）上描点，绘制 关系图线 ；（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施
加微小压力 ，电压传感器示数为 ，则 大小是 （重力加速度取 ，保留2位有效数
字）；
（5）若在步骤（4）中换用非理想毫伏表测量 间电压，在半导体薄膜压力传感器上施加微小压力 ，
此时非理想毫伏表读数为 ，则 （填“>”“=”或“<”）．
10．（2023·江苏扬州·扬州市新华中学校考三模）某研究性学习小组利用压敏电阻制作电子秤。已知压敏
电阻在压力作用下发生微小形变，它的电阻也随之发生变化，其阻值R随压力F变化的图像如图（a）所
示，其中R=15Ω，图像斜率k=1.4Ω/N。小组同学按图（b）所示电路制作了一个简易电子秤（秤盘质量不
0
计），电路中电源电动势E=3.5V，内阻未知，电流表量程为10mA，内阻R =18Ω，g取10m/s2。实验步骤
A
如下：

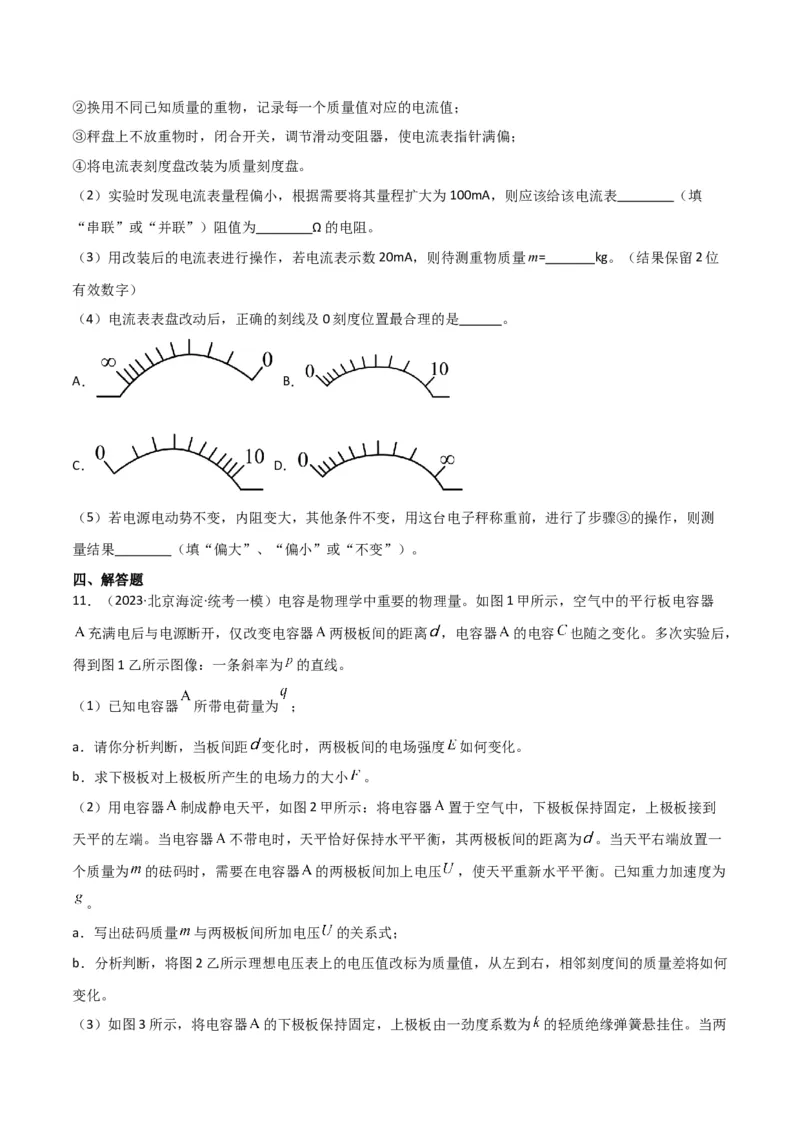

（1）实验有下列一些步骤，则最合理的步骤为 。
①秤盘上放置已知重力的重物G，保持滑动变阻器电阻接入电阻不变；读出此时毫安表示数I；②换用不同已知质量的重物，记录每一个质量值对应的电流值；
③秤盘上不放重物时，闭合开关，调节滑动变阻器，使电流表指针满偏；
④将电流表刻度盘改装为质量刻度盘。
（2）实验时发现电流表量程偏小，根据需要将其量程扩大为100mA，则应该给该电流表 （填
“串联”或“并联”）阻值为 Ω的电阻。
（3）用改装后的电流表进行操作，若电流表示数20mA，则待测重物质量m= kg。（结果保留2位
有效数字）
（4）电流表表盘改动后，正确的刻线及0刻度位置最合理的是 。
A． B．
C． D．
（5）若电源电动势不变，内阻变大，其他条件不变，用这台电子秤称重前，进行了步骤③的操作，则测
量结果 （填“偏大”、“偏小”或“不变”）。
四、解答题
11．（2023·北京海淀·统考一模）电容是物理学中重要的物理量。如图1甲所示，空气中的平行板电容器
充满电后与电源断开，仅改变电容器 两极板间的距离 ，电容器 的电容 也随之变化。多次实验后，
得到图1乙所示图像：一条斜率为 的直线。
（1）已知电容器 所带电荷量为 ；
a．请你分析判断，当板间距 变化时，两极板间的电场强度 如何变化。
b．求下极板对上极板所产生的电场力的大小 。
（2）用电容器 制成静电天平，如图2甲所示：将电容器 置于空气中，下极板保持固定，上极板接到
天平的左端。当电容器 不带电时，天平恰好保持水平平衡，其两极板间的距离为 。当天平右端放置一
个质量为 的砝码时，需要在电容器 的两极板间加上电压 ，使天平重新水平平衡。已知重力加速度为
。
a．写出砝码质量 与两极板间所加电压 的关系式；
b．分析判断，将图2乙所示理想电压表上的电压值改标为质量值，从左到右，相邻刻度间的质量差将如何
变化。

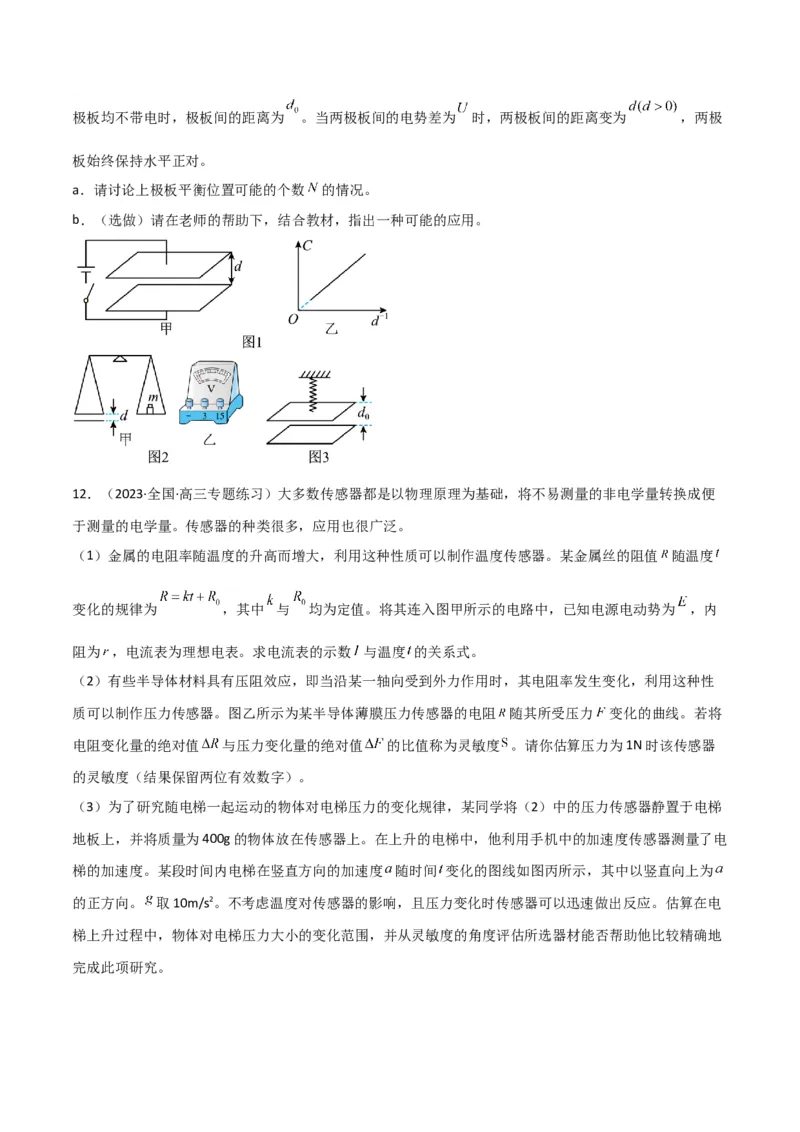

（3）如图3所示，将电容器 的下极板保持固定，上极板由一劲度系数为 的轻质绝缘弹簧悬挂住。当两极板均不带电时，极板间的距离为 。当两极板间的电势差为 时，两极板间的距离变为 ，两极
板始终保持水平正对。
a．请讨论上极板平衡位置可能的个数 的情况。
b．（选做）请在老师的帮助下，结合教材，指出一种可能的应用。

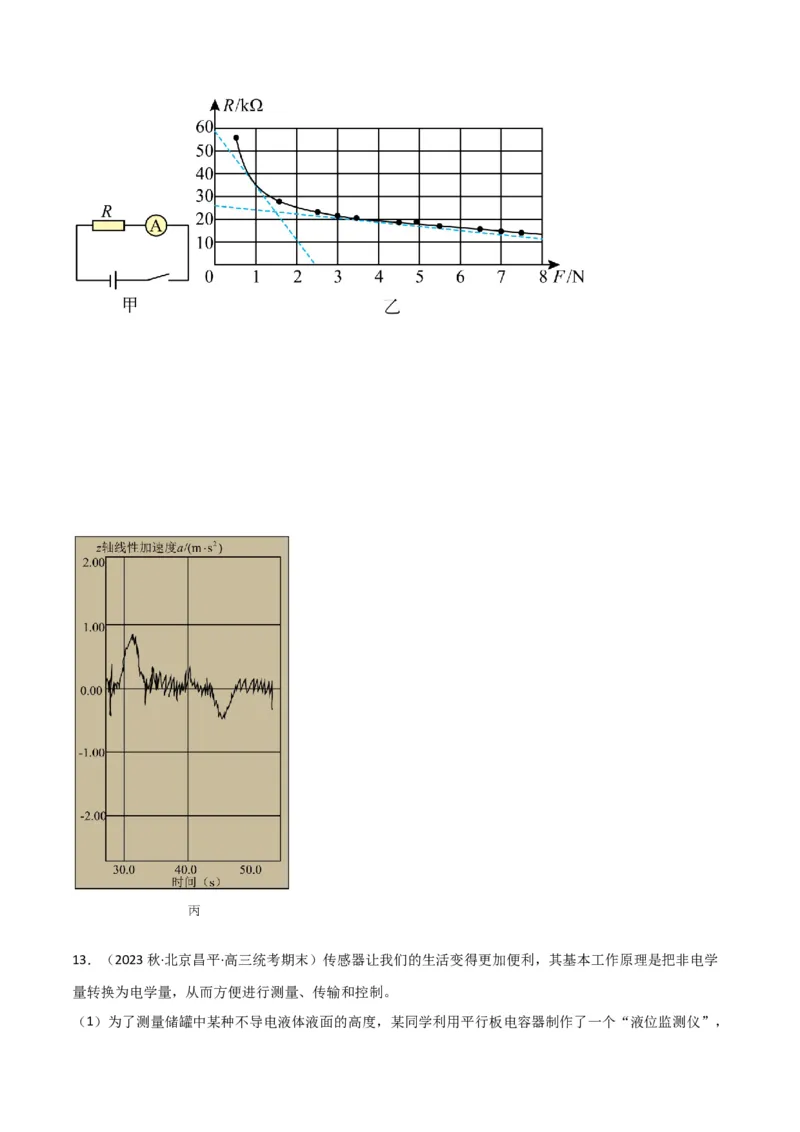

12．（2023·全国·高三专题练习）大多数传感器都是以物理原理为基础，将不易测量的非电学量转换成便
于测量的电学量。传感器的种类很多，应用也很广泛。
（1）金属的电阻率随温度的升高而增大，利用这种性质可以制作温度传感器。某金属丝的阻值 随温度
变化的规律为 ，其中 与 均为定值。将其连入图甲所示的电路中，已知电源电动势为 ，内
阻为 ，电流表为理想电表。求电流表的示数 与温度 的关系式。
（2）有些半导体材料具有压阻效应，即当沿某一轴向受到外力作用时，其电阻率发生变化，利用这种性
质可以制作压力传感器。图乙所示为某半导体薄膜压力传感器的电阻 随其所受压力 变化的曲线。若将
电阻变化量的绝对值 与压力变化量的绝对值 的比值称为灵敏度 。请你估算压力为1N时该传感器
的灵敏度（结果保留两位有效数字）。
（3）为了研究随电梯一起运动的物体对电梯压力的变化规律，某同学将（2）中的压力传感器静置于电梯
地板上，并将质量为400g的物体放在传感器上。在上升的电梯中，他利用手机中的加速度传感器测量了电
梯的加速度。某段时间内电梯在竖直方向的加速度 随时间 变化的图线如图丙所示，其中以竖直向上为
的正方向。 取10m/s2。不考虑温度对传感器的影响，且压力变化时传感器可以迅速做出反应。估算在电
梯上升过程中，物体对电梯压力大小的变化范围，并从灵敏度的角度评估所选器材能否帮助他比较精确地
完成此项研究。13．（2023秋·北京昌平·高三统考期末）传感器让我们的生活变得更加便利，其基本工作原理是把非电学
量转换为电学量，从而方便进行测量、传输和控制。

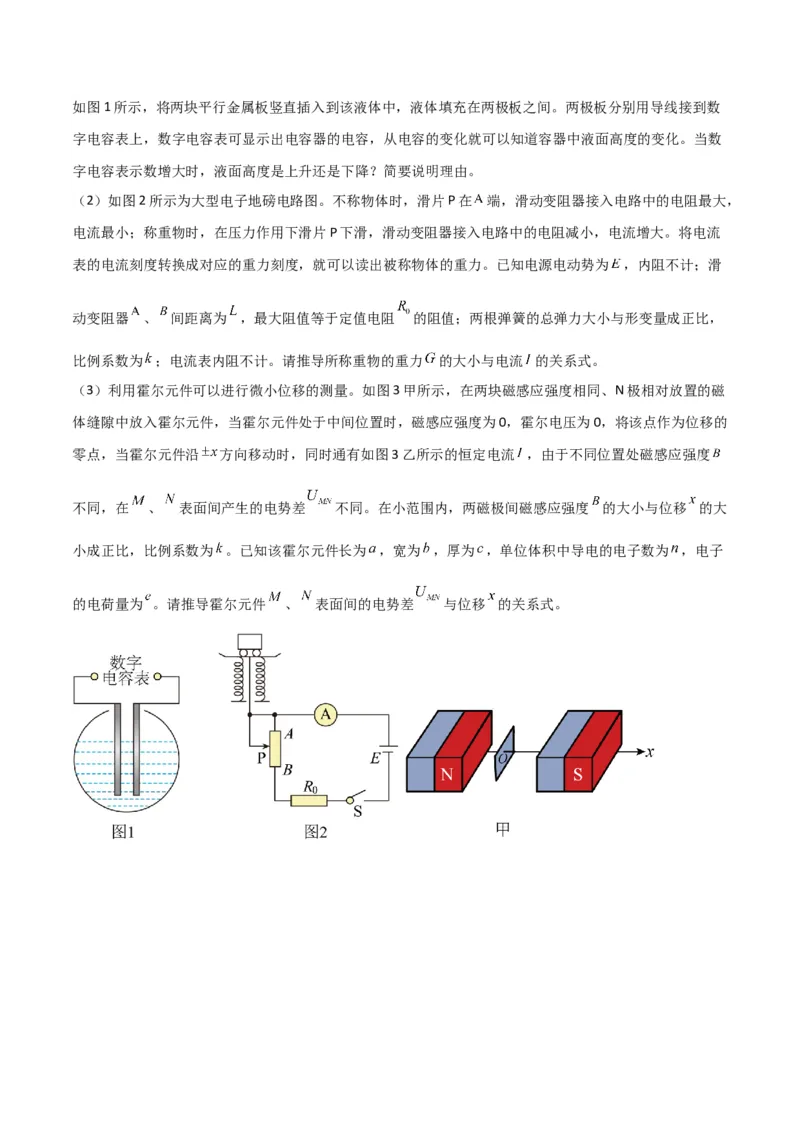

（1）为了测量储罐中某种不导电液体液面的高度，某同学利用平行板电容器制作了一个“液位监测仪”，如图1所示，将两块平行金属板竖直插入到该液体中，液体填充在两极板之间。两极板分别用导线接到数
字电容表上，数字电容表可显示出电容器的电容，从电容的变化就可以知道容器中液面高度的变化。当数
字电容表示数增大时，液面高度是上升还是下降？简要说明理由。
（2）如图2所示为大型电子地磅电路图。不称物体时，滑片P在 端，滑动变阻器接入电路中的电阻最大，
电流最小；称重物时，在压力作用下滑片P下滑，滑动变阻器接入电路中的电阻减小，电流增大。将电流
表的电流刻度转换成对应的重力刻度，就可以读出被称物体的重力。已知电源电动势为 ，内阻不计；滑
动变阻器 、 间距离为 ，最大阻值等于定值电阻 的阻值；两根弹簧的总弹力大小与形变量成正比，
比例系数为 ；电流表内阻不计。请推导所称重物的重力 的大小与电流 的关系式。

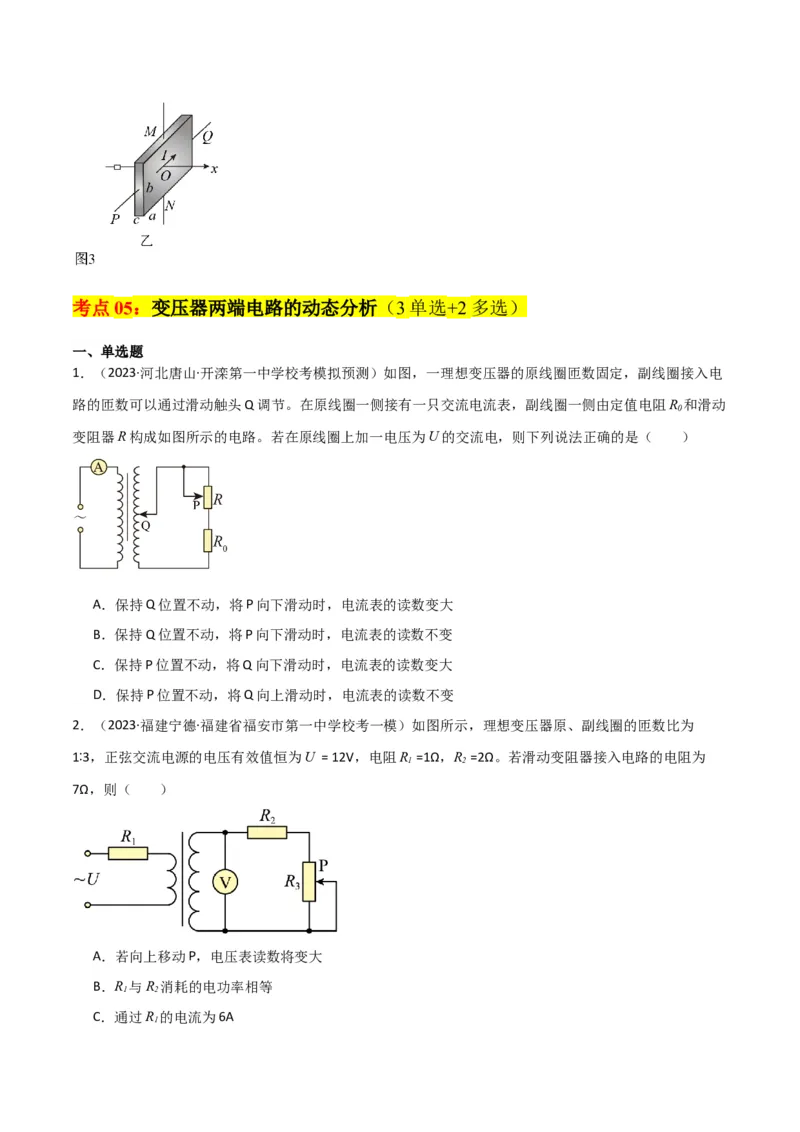

（3）利用霍尔元件可以进行微小位移的测量。如图3甲所示，在两块磁感应强度相同、N极相对放置的磁
体缝隙中放入霍尔元件，当霍尔元件处于中间位置时，磁感应强度为0，霍尔电压为0，将该点作为位移的
零点，当霍尔元件沿 方向移动时，同时通有如图3乙所示的恒定电流 ，由于不同位置处磁感应强度
不同，在 、 表面间产生的电势差 不同。在小范围内，两磁极间磁感应强度 的大小与位移 的大
小成正比，比例系数为 。已知该霍尔元件长为 ，宽为 ，厚为 ，单位体积中导电的电子数为 ，电子
的电荷量为 。请推导霍尔元件 、 表面间的电势差 与位移 的关系式。考点05：变压器两端电路的动态分析（3单选+2多选）
一、单选题
1．（2023·河北唐山·开滦第一中学校考模拟预测）如图，一理想变压器的原线圈匝数固定，副线圈接入电
路的匝数可以通过滑动触头Q调节。在原线圈一侧接有一只交流电流表，副线圈一侧由定值电阻R 和滑动
0
变阻器R构成如图所示的电路。若在原线圈上加一电压为U的交流电，则下列说法正确的是（ ）
A．保持Q位置不动，将P向下滑动时，电流表的读数变大
B．保持Q位置不动，将P向下滑动时，电流表的读数不变
C．保持P位置不动，将Q向下滑动时，电流表的读数变大
D．保持P位置不动，将Q向上滑动时，电流表的读数不变
2．（2023·福建宁德·福建省福安市第一中学校考一模）如图所示，理想变压器原、副线圈的匝数比为
1∶3，正弦交流电源的电压有效值恒为U = 12V，电阻R =1Ω，R =2Ω。若滑动变阻器接入电路的电阻为
1 2
7Ω，则（ ）
A．若向上移动P，电压表读数将变大
B．R 与R 消耗的电功率相等
1 2
C．通过R 的电流为6A
1D．若向下移动P，电源输出功率将不变

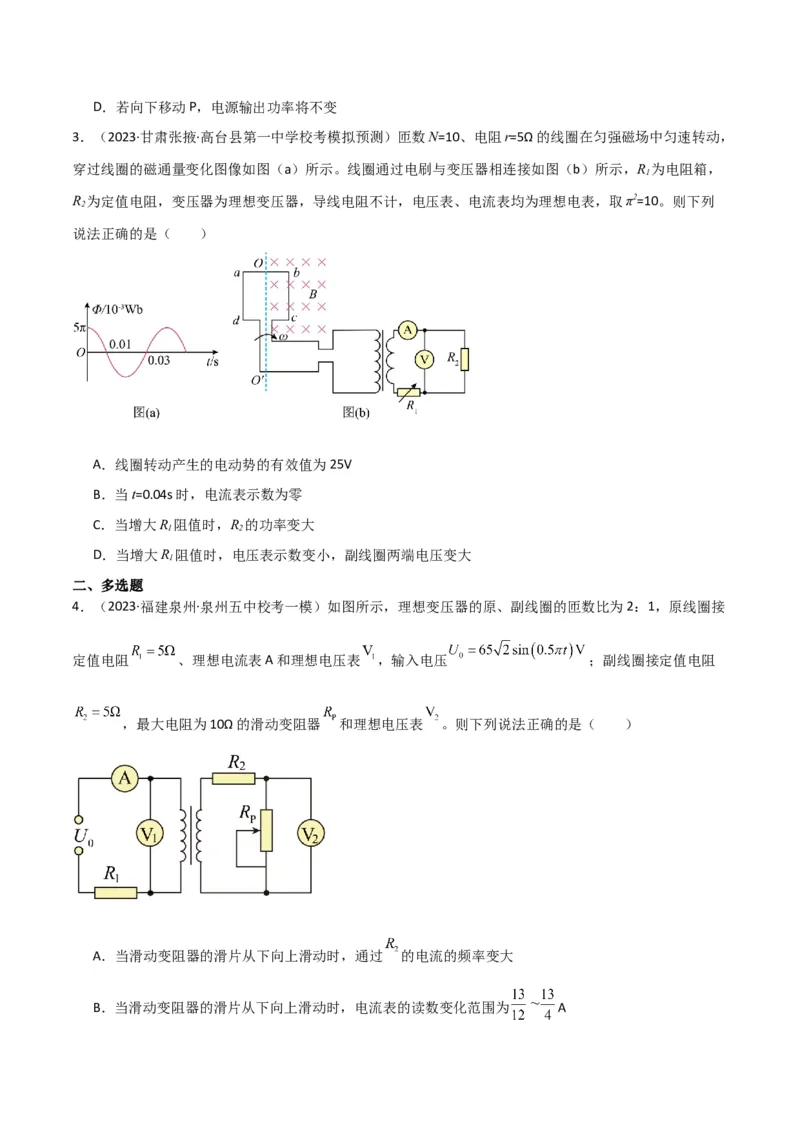

3．（2023·甘肃张掖·高台县第一中学校考模拟预测）匝数N=10、电阻r=5Ω的线圈在匀强磁场中匀速转动，
穿过线圈的磁通量变化图像如图（a）所示。线圈通过电刷与变压器相连接如图（b）所示，R 为电阻箱，
1
R 为定值电阻，变压器为理想变压器，导线电阻不计，电压表、电流表均为理想电表，取π2=10。则下列
2
说法正确的是（ ）
A．线圈转动产生的电动势的有效值为25V
B．当t=0.04s时，电流表示数为零
C．当增大R 阻值时，R 的功率变大
1 2
D．当增大R 阻值时，电压表示数变小，副线圈两端电压变大
1
二、多选题
4．（2023·福建泉州·泉州五中校考一模）如图所示，理想变压器的原、副线圈的匝数比为2：1，原线圈接
定值电阻 、理想电流表A和理想电压表 ，输入电压 ；副线圈接定值电阻
，最大电阻为10Ω的滑动变阻器 和理想电压表 。则下列说法正确的是（ ）
A．当滑动变阻器的滑片从下向上滑动时，通过 的电流的频率变大
B．当滑动变阻器的滑片从下向上滑动时，电流表的读数变化范围为 AC．当滑动变阻器的滑片从下向上滑动时，电压表 的读数变化范围为52~60V
D．当滑动变阻器的滑片从下向上滑动时，电压表 的读数变化范围为0~20V

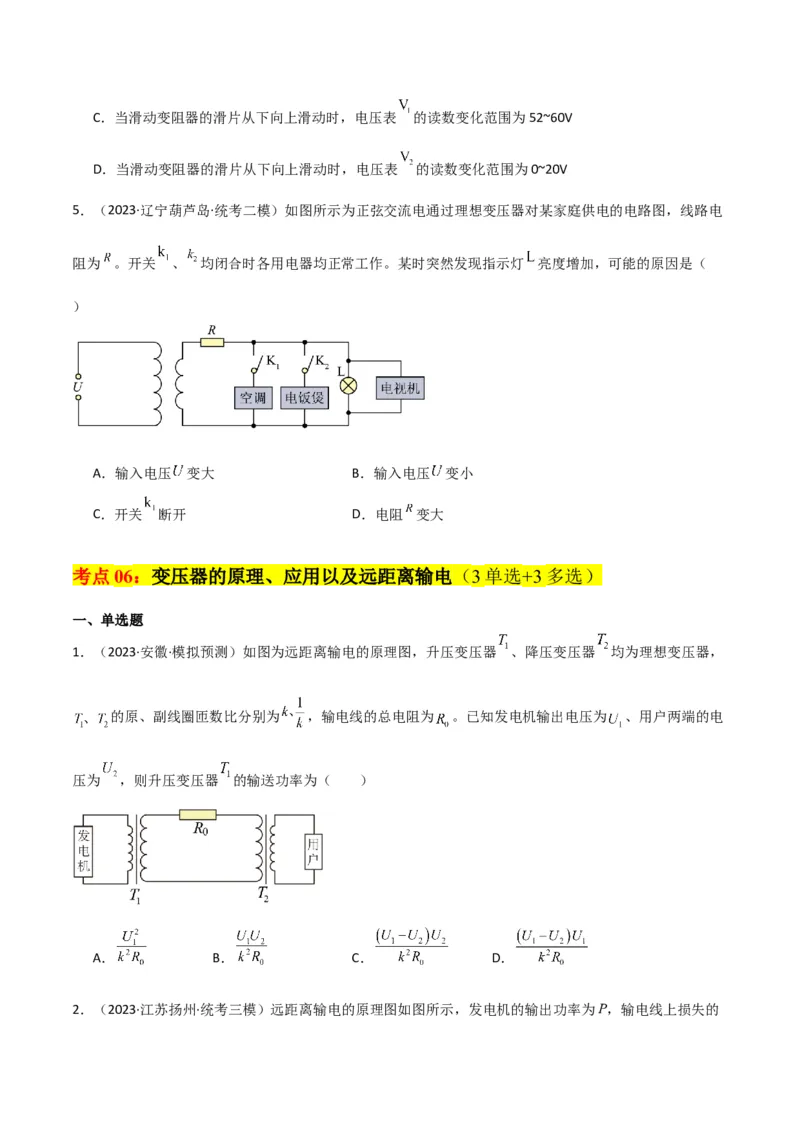

5．（2023·辽宁葫芦岛·统考二模）如图所示为正弦交流电通过理想变压器对某家庭供电的电路图，线路电
阻为 。开关 、 均闭合时各用电器均正常工作。某时突然发现指示灯 亮度增加，可能的原因是（
）
A．输入电压 变大 B．输入电压 变小
C．开关 断开 D．电阻 变大
考点06：变压器的原理、应用以及远距离输电（3单选+3多选）
一、单选题

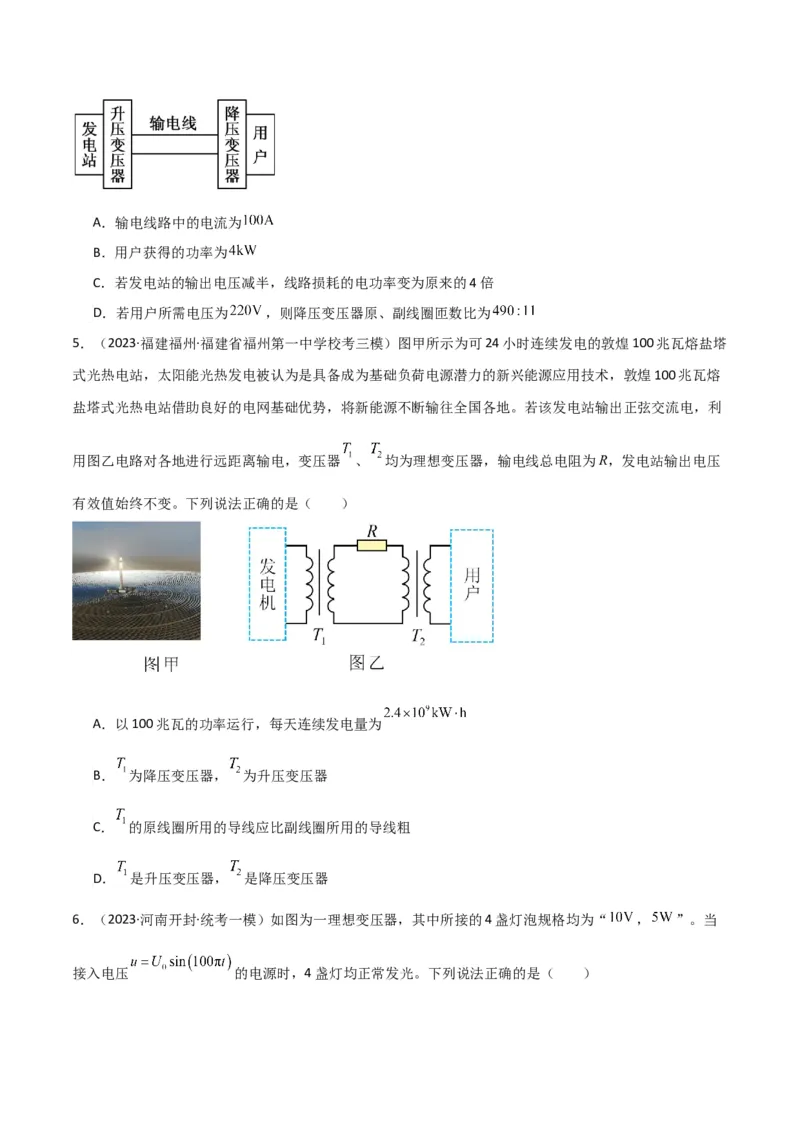

1．（2023·安徽·模拟预测）如图为远距离输电的原理图，升压变压器 、降压变压器 均为理想变压器，
的原、副线圈匝数比分别为 ，输电线的总电阻为 。已知发电机输出电压为 、用户两端的电
压为 ，则升压变压器 的输送功率为（ ）
A． B． C． D．

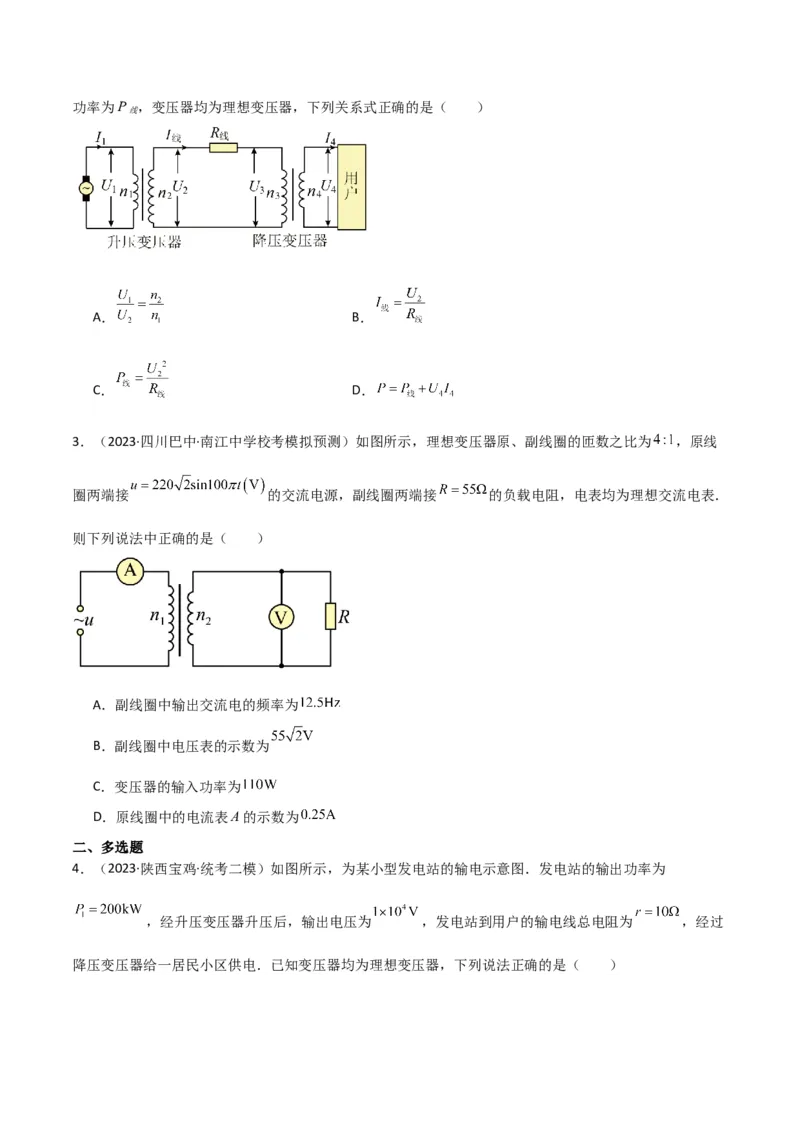

2．（2023·江苏扬州·统考三模）远距离输电的原理图如图所示，发电机的输出功率为P，输电线上损失的功率为P ，变压器均为理想变压器，下列关系式正确的是（ ）
线
A． B．
C． D．
3．（2023·四川巴中·南江中学校考模拟预测）如图所示，理想变压器原、副线圈的匝数之比为 ，原线
圈两端接 的交流电源，副线圈两端接 的负载电阻，电表均为理想交流电表．
则下列说法中正确的是（ ）
A．副线圈中输出交流电的频率为
B．副线圈中电压表的示数为
C．变压器的输入功率为
D．原线圈中的电流表A的示数为
二、多选题
4．（2023·陕西宝鸡·统考二模）如图所示，为某小型发电站的输电示意图．发电站的输出功率为
，经升压变压器升压后，输出电压为 ，发电站到用户的输电线总电阻为 ，经过
降压变压器给一居民小区供电．已知变压器均为理想变压器，下列说法正确的是（ ）A．输电线路中的电流为
B．用户获得的功率为
C．若发电站的输出电压减半，线路损耗的电功率变为原来的4倍
D．若用户所需电压为 ，则降压变压器原、副线圈匝数比为
5．（2023·福建福州·福建省福州第一中学校考三模）图甲所示为可24小时连续发电的敦煌100兆瓦熔盐塔
式光热电站，太阳能光热发电被认为是具备成为基础负荷电源潜力的新兴能源应用技术，敦煌100兆瓦熔
盐塔式光热电站借助良好的电网基础优势，将新能源不断输往全国各地。若该发电站输出正弦交流电，利
用图乙电路对各地进行远距离输电，变压器 、 均为理想变压器，输电线总电阻为R，发电站输出电压
有效值始终不变。下列说法正确的是（ ）
A．以100兆瓦的功率运行，每天连续发电量为
B． 为降压变压器， 为升压变压器
C． 的原线圈所用的导线应比副线圈所用的导线粗
D． 是升压变压器， 是降压变压器

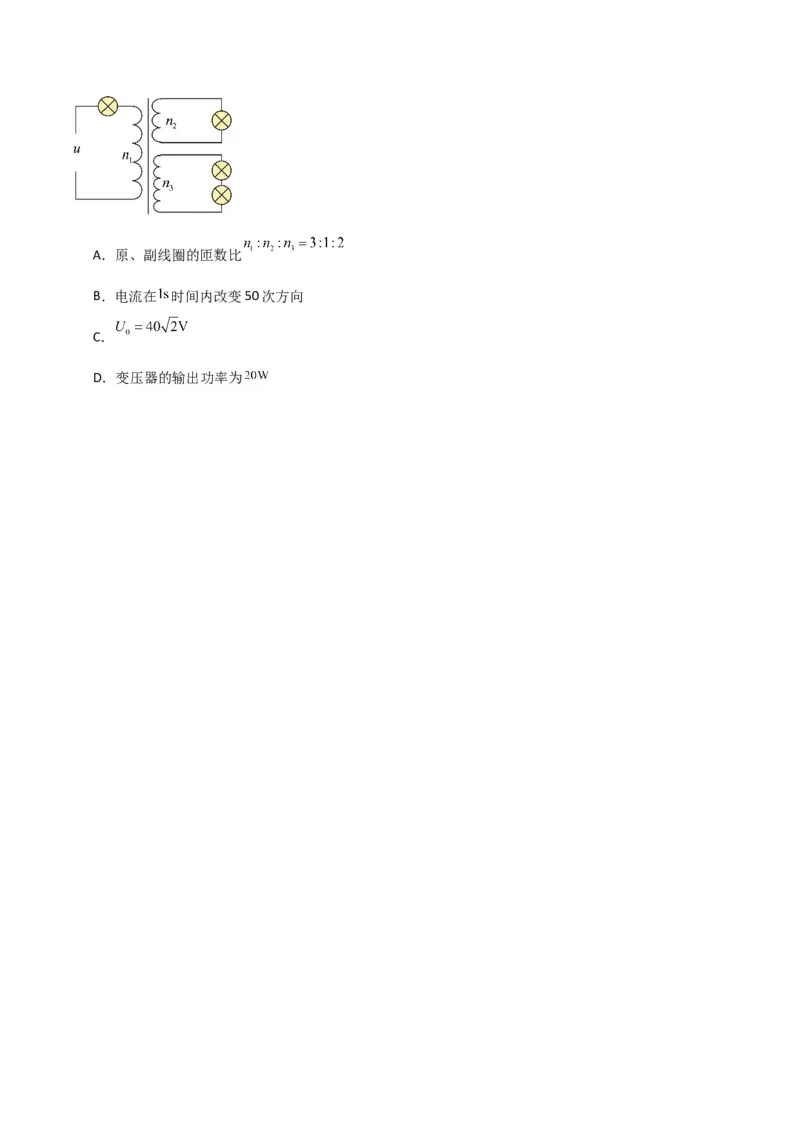

6．（2023·河南开封·统考一模）如图为一理想变压器，其中所接的4盏灯泡规格均为“ ， ”。当
接入电压 的电源时，4盏灯均正常发光。下列说法正确的是（ ）A．原、副线圈的匝数比
B．电流在 时间内改变50次方向
C．
D．变压器的输出功率为
