考点 52 交变电流的产生和描述 交变流电的“四值”
（核心考点精讲精练）
1. 5年真题考点分布
2023广东卷·T6
2023湖南卷·T9
2022·浙江1月选考·T9
2022·广东卷·T4
2022·河北卷·T3
2021·辽宁卷·T5
交变电流的产生和描述 交变流电的“四值”
2021·江苏卷·T12
2021·天津卷·T3
2021·北京卷·T5
2021·浙江1月选考·T16
2021·浙江6月选考·T5
2018·全国卷Ⅲ·T16

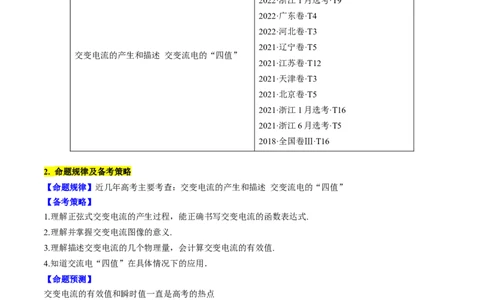

2. 命题规律及备考策略
【命题规律】近几年高考主要考查：交变电流的产生和描述 交变流电的“四值”
【备考策略】
1.理解正弦式交变电流的产生过程，能正确书写交变电流的函数表达式.
2.理解并掌握交变电流图像的意义.
3.理解描述交变电流的几个物理量，会计算交变电流的有效值.
4.知道交流电“四值”在具体情况下的应用．
【命题预测】
交变电流的有效值和瞬时值一直是高考的热点考向 1 正弦式交变电流的产生及变化规律

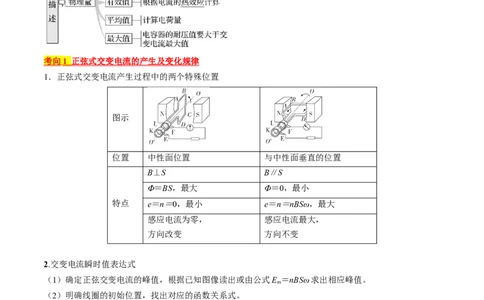

1．正弦式交变电流产生过程中的两个特殊位置
图示
位置 中性面位置 与中性面垂直的位置
B⊥S B∥S
Φ＝BS，最大 Φ＝0，最小
特点 e＝n＝0，最小 e＝n＝nBSω，最大
感应电流为零， 感应电流最大，
方向改变 方向不变
2.交变电流瞬时值表达式
（1）确定正弦交变电流的峰值，根据已知图像读出或由公式E ＝nBSω求出相应峰值。
m
（2）明确线圈的初始位置，找出对应的函数关系式。
①线圈在中性面位置开始计时，则i－t图像为正弦函数图像，函数表达式为i＝I sin ωt。
m
②线圈在垂直于中性面的位置开始计时，则i－t图像为余弦函数图像，函数表达式为i＝I cos ωt。
m
3.书写交变电流瞬时值表达式的基本思路
(1)求出角速度ω，ω＝＝2πf。
(2)根据已知图像读出或由公式E ＝NBSω求出相应峰值。
m
(3)明确线圈的初始位置，找出对应的函数关系式。
【特别提醒】
1、正弦式交变电流的变化规律(线圈在中性面位置时开始计时)瞬时值表达式 图像
Φ＝Φ cos ωt
m
磁通量
＝BS cos ωt
e＝Emsinωt
电动势
＝NBSωsin ωt
路端 u＝Umsinωt
电压 ＝sin ωt
i＝Imsinωt
电流
＝sin ωt

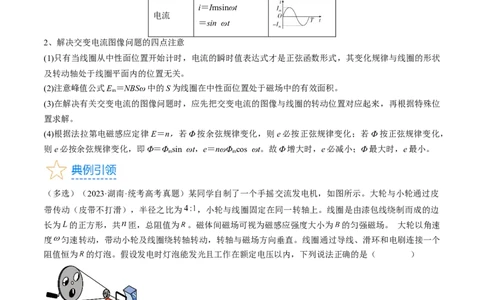

2、解决交变电流图像问题的四点注意
(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦函数形式，其变化规律与线圈的形状
及转动轴处于线圈平面内的位置无关。
(2)注意峰值公式E ＝NBSω中的S为线圈在中性面位置处于磁场中的有效面积。
m
(3)在解决有关交变电流的图像问题时，应先把交变电流的图像与线圈的转动位置对应起来，再根据特殊位
置求解。
(4)根据法拉第电磁感应定律E＝n，若Φ按余弦规律变化，则e必按正弦规律变化；若Φ按正弦规律变化，
则e必按余弦规律变化，即Φ＝Φ sin ωt，e＝nωΦ cos ωt。故Φ增大时，e必减小；Φ最大时，e最小。
m m
（多选）（2023·湖南·统考高考真题）某同学自制了一个手摇交流发电机，如图所示。大轮与小轮通过皮
带传动（皮带不打滑），半径之比为 ，小轮与线圈固定在同一转轴上。线圈是由漆包线绕制而成的边
长为 的正方形，共 匝，总阻值为 。磁体间磁场可视为磁感应强度大小为 的匀强磁场。 大轮以角速
度 匀速转动，带动小轮及线圈绕转轴转动，转轴与磁场方向垂直。线圈通过导线、滑环和电刷连接一个
阻值恒为 的灯泡。假设发电时灯泡能发光且工作在额定电压以内，下列说法正确的是（ ）
A．线圈转动的角速度为
B．灯泡两端电压有效值为
C．若用总长为原来两倍的相同漆包线重新绕制成边长仍为 的多匝正方形线圈，则灯泡两端电压有效值
为D．若仅将小轮半径变为原来的两倍，则灯泡变得更亮

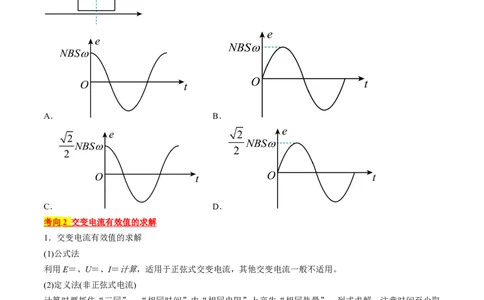

（2022·海南·高考真题）一个有N匝的矩形线框，面积为S，以角速度 从如图所示的位置开始，在匀强
磁场B中匀速转动，则产生的感应电动势随时间变化的图像是（ ）
A． B．
C． D．
考向 2 交变电流有效值的求解
1．交变电流有效值的求解
(1)公式法
利用E＝、U＝、I＝计算，适用于正弦式交变电流，其他交变电流一般不适用。
(2)定义法(非正弦式电流)
计算时要抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”，列式求解，注意时间至少取
一个周期或为周期的整数倍。
2．几种典型的电流及其有效值
名称 电流(电压)图像 有效值
正弦式
I＝
交变
U＝
电流正弦半 I＝
波电流 U＝
正弦单
I＝
向脉动
U＝
电流
矩形脉 I＝ I
1
动电流 U＝ U
1
非对称
I＝
性交变
U＝
电流
（2021·浙江·高考真题）如图所示，虚线是正弦交流电的图像，实线是另一交流电的图像，它们的周期 T
和最大值 相同，则实线所对应的交流电的有效值U满足（ ）
A． B． C． D．
（2021·辽宁·统考高考真题）如图所示，N匝正方形闭合金属线圈abcd边长为L，线圈处于磁感应强度大
小为B的匀强磁场中，绕着与磁场垂直且与线圈共面的轴OO′以角速度ω匀速转动，ab边距轴 。线圈中
感应电动势的有效值为（ ）A． B． C． D．
考向 3 交变电流“四值”的理解和计算
物理量 物理含义 重要关系 适用情况及说明
e＝E sin ωt
m
瞬时值 交变电流某一时刻的值 计算线圈某时刻的受力情况
i＝I sin ωt
m
E ＝NBSω
m
峰值 最大的瞬时值 讨论电容器的击穿电压
I ＝
m
交变电流图像中图线与
＝N
平均值 时间轴所围的面积与时 计算通过导线横截面的电荷量
＝
间的比值
(1)交流电流表、交流电压表的
示数
E＝
(2)电气设备“铭牌”上所标的
U＝
跟交变电流的热效应等 值(如额定电压、额定电流等)
有效值 I＝
效的恒定电流的值 (3)计算与电流的热效应有关的
适用于正(余)弦
量(如电功、电功率、电热、保
式交变电流
险丝的熔断电流等)
(4)没有特别加以说明的
【特别提醒】
解决交变电流“四值”问题的关键
(1)涉及交流电表的读数、功、功率、热量都用有效值。
(2)涉及计算通过截面的电荷量用平均值。
(3)涉及电容器的击穿电压考虑峰值。
(4)涉及电流、电压随时间变化的规律时，即与不同时刻有关，考虑瞬时值。
（2021·北京·高考真题）一正弦式交变电流的i - t图像如图所示。下列说法正确的是（ ）
A．在t 0.4 s时电流改变方向 B．该交变电流的周期为0.5 s
C．该交变电流的表达式为 D．该交变电流的有效值为（2023·北京西城·北京四中校考模拟预测）某交流发电机产生交变电流的装置如左图所示，产生的感应电
动势与时间的关系如右图所示，下列说法正确的是（ ）
A．t=0时，线圈平面处于中性面位置，磁通量变化率最大
B．线圈通过中性面时，交变电流改变方向。
C．线框中产生的感应电动势e=100sin50t（V）
D．如果仅使线圈的转速加倍，则电动势的最大值和周期分别变为200V、0.08s
【基础过关】
1．（2023·贵州贵阳·校联考三模）如图所示，圆形单匝线圈a和正三角形单匝线圈b用完全相同的均匀电
阻丝制成，线圈b与线圈a的内接正三角形全等，将它们放置在同一匀强磁场中，磁场与两线圈平面垂直，
让线圈a绕其直径匀速转动，线圈b绕其对称轴匀速转动，两线圈转动的角速度相同，则两线圈消耗的电
功率之比为（ ）
A． B． C． D．
2．（2023·广东·模拟预测）图甲是某一交流发电机的示意图，两磁极 间存在可视为水平向右的匀强
磁场，A为理想电流表，电阻 ，线圈内阻 。线圈绕垂直于磁场的水平轴 沿逆时针方向匀
速转动，从图示位置开始计时，产生的电流随时间变化的图像如图乙所示。下列说法正确的是（ ）A．电流表的示数为
B．线圈转动的角速度为
C． 时，穿过线圈的磁通量为零
D．一个周期内，电路中产生的热量为
3．（2023·广东·广州市第二中学校联考三模）在以下四种情景中，线圈中产生的电流与其正下方所示的 i-t
图线相对应的是（ ）
A．图甲 B．图乙 C．图丙 D．图丁
4．（2023秋·广东·高三校联考开学考试）如图甲所示，把小灯泡与教学用发电机相连接，匀速转动手柄带
动线圈在两磁极之间转动，产生的电动势e随时间t的变化规律如图乙所示，小灯泡正常发光。下列说法
正确的是（ ）
A．线圈转动的快慢程度不会影响小灯泡的亮度
B．线圈转动产生的电动势e有效值为
C．手柄匀速转动的角速度为
D． 时刻，线圈位于中性面5．（2023·湖南·模拟预测）交流发电机的示意图如图甲所示（为了方便观察，只画了其中一匝线圈，线圈
电阻不计）。图甲中两磁极之间产生的磁场可近似为匀强磁场。矩形线圈ABCD在匀强磁场中绕垂直于磁
场方向的固定轴 匀速转动，线圈ABCD通过金属滑环 及两个导体电刷 与外电路连接。从某
时刻开始计时，交流发电机产生的交变电流随时间变化的图像如图乙所示。下列判断正确的是（ ）
A． 时刻，线圈处于中性面位置
B．线圈中产生交变电流的有效值为
C．线圈中交变电流的方向在1 s内改变100次
D．线圈从图甲所示位置转过90°的过程中，流经电阻R的电荷量为
6．（多选）（2023·湖北武汉·统考模拟预测）一电阻不计的线框在匀强磁场中匀速转动，标有“20V、
20W”的两个相同灯泡 和 都正常发光。已知理想变压器原、副线圈的匝数比为 ，R为定值电阻，
图示时刻线框平面与磁场方向垂直，则下列说法正确的是（ ）
A．线框的输出功率为220W
B．电阻R消耗的电功率为160W
C．线框在图示位置时，线框的输出电压最大
D．线框从图示位置转过90°时，通过线框的电流为
7．（多选）（2023·福建厦门·厦门一中校考一模）如图所示，一个单匝矩形闭合导线圈在匀强磁场中绕垂
直于磁感线的轴 匀速转动，图示时刻磁场与平面垂直，转动周期为 ，线圈产生的电动势的最大值为
，则（ ）A．线圈转动过程中穿过线圈的磁通量的最大值为
B．线圈转动过程中磁通量变化率的最大值为
C．图示时刻为中性面，电流大小为0
D．若线圈绕ab转动，电动势的最大值将变为
8．（多选）（2023·湖南·统考模拟预测）如图甲所示，在匀强磁场中一矩形金属线圈绕垂直于磁场方向的
转轴匀速转动，线圈中产生的感应电动势随时间的变化规律如图乙所示，则下列说法正确的是（ ）
A．线圈转动的角速度为100πrad/s，t=1.5×10-2s时，线圈平面与磁场方向平行
B．线圈的转速为50r/min，t=2.5×10-2s时，线圈平面与中性面重合
C．t=3×10-2s时，线圈中磁通量变化率最大
D．线圈产生的电动势的有效值为30V
9．（2023·江苏徐州·校考模拟预测）如图甲所示为小型发电机的示意图，n=10匝的线圈逆时针匀速转动。
从中性面开始计时产生的电动势随时间变化规律如图乙所示。发电机线圈内阻 r=1Ω，外接灯泡电阻
R=3Ω。求：
（1）t=2.5×10-3s时穿过线圈的磁通量大小；
（2）线圈转动一周过程中灯泡上消耗的电能。
【能力提升】
10．（2023秋·湖北孝感·高三应城市第一高级中学校联考开学考试）先后用不同的交流电源给同一盏灯泡供电，第一次灯泡两端的电压随时间按正弦规律变化，如图甲所示；第二次灯泡两端的电压变化规律如图
乙所示。若甲、乙图中的U、T所表示的电压、周期值是相同的，则以下说法正确的是（ ）
0
A．第一次，灯泡两端的电压有效值是
B．第一次，灯泡两端的电压有效值是
C．第二次，灯泡两端的电压有效值是
D．第二次，灯泡两端的电压有效值是
11．（2023秋·山西·高三忻州一中校联考开学考试）图甲为风力发电的简易模型，在风力作用下，风叶带
动与杆固连的永磁铁转动，磁铁下方的线圈输出的正弦交变电压u随时间t的变化规律如图乙所示，则下
列说法正确的是（ ）
A．线圈匝数越多，穿过线圈的磁通量变化率越大
B．磁铁的转速为50r/s
C．线圈两端输出电压的有效值为
D．线圈输出电压的表达式为
12．（2023·江苏南京·校考模拟预测）在以下四种情景中，线圈中产生的电流与其正下方所示的 图线
相对应的是（ ）A．图甲 B．图乙 C．图丙 D．图丁
13．（2023·江苏镇江·统考三模）如图所示，空间中分布着磁感应强度大小为B的匀强有界磁场，EF是其
左边界，一面积为S的n匝圆形金属线框垂直于磁场放置，圆形线圈的圆心O在EF上，线圈电阻为R，若
线框以角速度ω绕EF匀速转动，并从图示位置开始计时，则（ ）
A． 时，线框中的感应电流最大
B．0到 时间内，通过线框的电量为
C．线框中产生的交变电动势的最大值为nBsω
D．线框中产生的交变电动势的有效值为
14．（2023秋·江西赣州·高三江西省全南中学校考开学考试）如图所示，矩形单匝线圈 放置在磁感应
强度大小为 的匀强磁场中，绕 轴匀速转动，转动的周期为 的中点和 的中点的连线 恰好
位于匀强磁场的边界线上，转轴 垂直于磁场方向，线圈电阻阻值为 ，外电阻的阻值也为 ，从图示
位置开始计时，线圈转过 时的瞬时感应电流为 。则，以下判断正确的是（ ）A．线圈的面积为
B．线圈消耗的电功率为
C． 时刻穿过线圈的磁通量为
D． 时刻线圈中的感应电动势为e
15．（2023秋·江苏南京·高三南京师范大学附属中学江宁分校校联考期末）图甲是小型交流发电机的示意
图，两磁极N、S间的磁场可视为水平方向的匀强磁场，矩形线圈 ABCD绕垂直于磁场方向的水平轴
沿逆时针方向匀速转动，t=0时刻线圈从中性面开始转动，电压传感器显示其产生的电压如图乙所示，下
列选项正确的是（ ）
A．线圈的转速为5πr/s
B．传感器显示的交流电压表达式为
C．线圈两端电压的有效值为
D．该交变电流可以直接加在击穿电压为 的电容器上
16．（多选）（2023·福建泉州·福建省德化第一中学校联考一模）图甲是一台小型发电机的结构示意图，
线圈逆时针转动，产生的电动势e随时间t变化的正弦规律图像如图乙所示。发电机线圈的电阻r＝1Ω，外
接灯泡的电阻为5Ω。则（ ）A．图甲中线圈所处位置的电动势最大
B．理想电压表的示数为6V
C．线圈转动的角速度为50rad/s
D．线圈转动产生电动势的表达式 （V）
17．（多选）（2023·贵州毕节·统考三模）某兴趣小组设计了一种发电装置，如图所示，在磁极和圆柱状
铁芯之间形成的两磁场区域的圆心角为 ，磁场均沿半径方向。匝数为 N 的矩形线圈 abcd 的边长
、 ，线圈以角速度 绕中心轴匀速转动，bc和ad边同时进入磁场。在磁场中，两
条边所经过处的磁感应强度大小均为B，方向始终与两边的运动方向垂直，线圈的总电阻为r，外接电阻为
R，下列说法正确的是（ ）
A．该发电机产生的是正弦交流电
B．线圈切割磁感线时，产生的电动势为
C．该发电机产生的产生电动势的最大值与有效值相等
D．线圈切割磁感线时，bc边受到的安培力大小为
18．（多选）（2023·四川成都·四川师范大学附属中学校考模拟预测）如图甲所示，在自行车车轮边缘安
装小型发电机，可以为车灯提供电能。小型发电机内部结构如图乙所示，转轴一端连接半径 的摩
擦小轮，小轮与车轮边缘接触，当车轮转动时，依靠摩擦，车轮无滑动地带动小轮，从而带动线圈转动。
已知矩形线圈匝数 匝，面积 ，总电阻 ，磁极间的磁场可视为磁感应强度
的匀强磁场，线圈通过电刷与电阻恒为 、额定功率 的灯泡L相连。一同学某次匀速骑行时，
灯泡两端电压随时间变化的规律如图丙所示，下列说法正确的是（ ）
A．如图乙所示位置，线框的磁通量变化率最小B．该次骑行速度
C．图丙中的
D．欲使小灯泡不烧坏，骑行速度不能超过6m/s
19．（多选）（2023·新疆阿勒泰·统考三模）如图所示为匝数 的线圈的磁通量 随时间 按正弦规
律变化的图像，其产生的电压为交变电压。则下列四个选项中的交变电压的有效值与已知的交变电压的有
效值相同的是（ ）
A． B．
C． D．
20．（多选）（2023·海南海口·海南华侨中学校考一模）目前我国的海上核电站已经开始建设，海上核电
站的工作的工作原理是反应堆产生蒸汽推动涡轮机转动，带动发电机发电。如果闭合线圈在匀强磁场中匀
速转动，线圈中感应电动势随时间变化的规律如图所示，可知该交变电流（ ）
A．周期是0.01s
B．电压的最大值是
C．电压的有效值是
D．电流的方向每秒钟改变100次
21．（2023·四川内江·统考模拟预测）如图，为一交流发电机的原理示意图。矩形线圈abcd可绕过bc、ad
边中点且垂直于匀强磁场方向的水平轴 匀速转动。线圈的ab边连在金属滑环K上，cd边连在金属滑环L上；用导体做的两个电刷E、F分别压在两个滑环上，线圈在转动过程中可以通过滑环和电刷保持其
两端与外电路的定值电阻R连接。已知矩形线圈 ， ，匝数 匝，线圈
的总电阻 ，线圈转动的角速度 ，外电路的定值电阻 ，匀强磁场的磁感应强度
， 。从线圈经过图示位置开始计时，求：
（1）线圈内的电流随时间变化的函数关系式；
（2）线圈转动 时电压表的示数；
（3）在线圈转过 的过程中，通过线圈导线某截面的电荷量。
22．（2023·湖北黄冈·黄冈中学校考二模）新型电动汽车在刹车时，可以用发电机来回收能量。假设此发
电机原理可抽象为如图所示，两磁极之间的磁场可近似为均匀磁场，磁感应强度大小为B。 绕有n匝导线
的线圈为长方形，长、宽分别为a和b，整个线圈都处于磁场中。线圈转轴为两条短边的三分点连线（如
图所示），线圈外接有阻值为R的纯电阻负载。忽略线圈电阻，假设电动汽车刹车时受到的地面摩擦力等
阻力与发电机线圈转动导致的阻力相比可以忽略，即刹车时失去的动能全部用来发电，电动汽车质量为
M。
（1）初始时刻线圈平面与磁场垂直，若线圈转动角速度恒为ω，求电路开路时线圈两端电压随时间的变化；
（2）线圈和电阻回路闭合后，电动汽车在水平面上以某初始速度开始刹车。假设在另一种刹车模式下，
刹车开始时线圈平面刚好与磁场垂直，且发电机线圈转动第一圈时角速度为 ，之后每转动一圈角速度的
值为前一圈角速度的一半。若在发电机转完第N圈，且未转完第 圈时，电动汽车刹停。求电动汽车初
速度的范围。
【真题感知】
23．（2023·广东·统考高考真题）用一台理想变压器对电动汽车充电，该变压器原、副线圈的匝数比为 ，
输出功率为 ，原线圈的输入电压 。关于副线圈输出电流的有效值和频率正确
的是（ ）A． B． C． D．
24．（2021·天津·高考真题）如图所示，闭合开关后， 的电阻两端的交流电压为 ，
电压表和电流表均为理想交流电表，则（ ）
A．该交流电周期为 B．电压表的读数为
C．电流表的读数为 D．电阻的电功率为
25．（2021·江苏·高考真题）贯彻新发展理念，我国风力发电发展迅猛，2020年我国风力发电量高达4000
亿千瓦时。某种风力发电机的原理如图所示，发电机的线圈固定，磁体在叶片驱动下绕线圈对称轴转动，
已知磁体间的磁场为匀强磁场，磁感应强度的大小为 ，线圈的匝数为100、面积为 ，电阻为
，若磁体转动的角速度为 ，线圈中产生的感应电流为 。求：
（1）线圈中感应电动势的有效值E；
（2）线圈的输出功率P。
