专题17 交变电流
考点
五年考情（2020-2024）
命题趋势
考点1 交变电
流
2020 年海南卷、浙江卷；
2021 年天津卷、辽宁卷、北京卷、江苏卷、浙
江卷；
2022 年浙江卷、海南卷、广东卷、重庆卷；
2023 年浙江卷、湖南卷；
2024 年河北卷、全国卷、广东卷、湖北卷等
交变电流是高中物理中的一
个重要概念，也是高考中的一个
常见考点。
基础知识考查：高考中对交
变电流的考查往往从基础知识入
手，如交变电流的定义、产生条
件、图像表示、周期与频率、峰
值与有效值等。这些基本概念和
规律是理解和分析交变电流问题
的基础，因此在高考中占有重要
地位。
图像分析：交变电流的图像
能够直观地展示电流随时间的变
化规律，因此对图像的分析也是
高考中的一个重要方面。考生需
要能够从图像中提取出峰值、周
期等关键信息，并利用这些信息
进行进一步的计算和分析。
函数表达式：正弦交变电流
的函数表达式是描述电流随时间
变化的数学公式，也是高考中的
一个考点。考生需要掌握如何根
据给定的条件写出正确的函数表
达式，以及如何通过表达式求出
峰值、有效值、变压器的工作原
理等等。
实际应用：交变电流在实际
生活中有着广泛的应用，如远距
离输电系统、电子技术等。高考
命题可能会结合实际应用场景，
考点2 变压器
及远距离输电
2020 年全国卷、山东卷、北京卷、浙江卷；
2021 年湖北卷、海南卷、广东卷、河北卷、福
建卷、山东卷、湖南卷、重庆卷；
2022 年重庆卷、北京卷、河北卷、湖南卷、山
东卷、天津卷、湖北卷；
2023 年浙江卷、北京卷、山东卷、海南卷；
2024 年湖南卷、全国卷、浙江卷、辽宁卷等
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
考查学生对交变电流知识的应用
能力。
综合考查：高考中对交变电
流的考查也可能与其他知识点结
合，如电磁感应、电路分析等，
形成综合性的题目，考查学生的
综合分析能力。
实验探究：实验探究也是高
考中的一个重要环节，可能会要
求学生通过实验来验证或探究交
变电流的相关规律，培养学生的
考点01 交变电流
1.(2024·河北·高考卷)
为两个完全相同的定值电阻，
两端的电压随时间周期性变化的规律如
图1 所示（三角形脉冲交流电压的峰值是有效值的
倍），
两端的电压随时间按正弦规律变化如图2
所示，则两电阻在一个周期T 内产生的热量之比
为（ ）
A.
B.
C.
D.
2.（多选）（2024·全国新课标·高考卷）电动汽车制动时可利用车轮转动将其动能转换成电能储存起
来。车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流。磁极匀速转动的某瞬间，磁场方向恰与
线圈平面垂直，如图所示。将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中（ ）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A. 电流最小
B. 电流最大
C. 电流方向由P 指向Q
D. 电流方向由Q 指向P

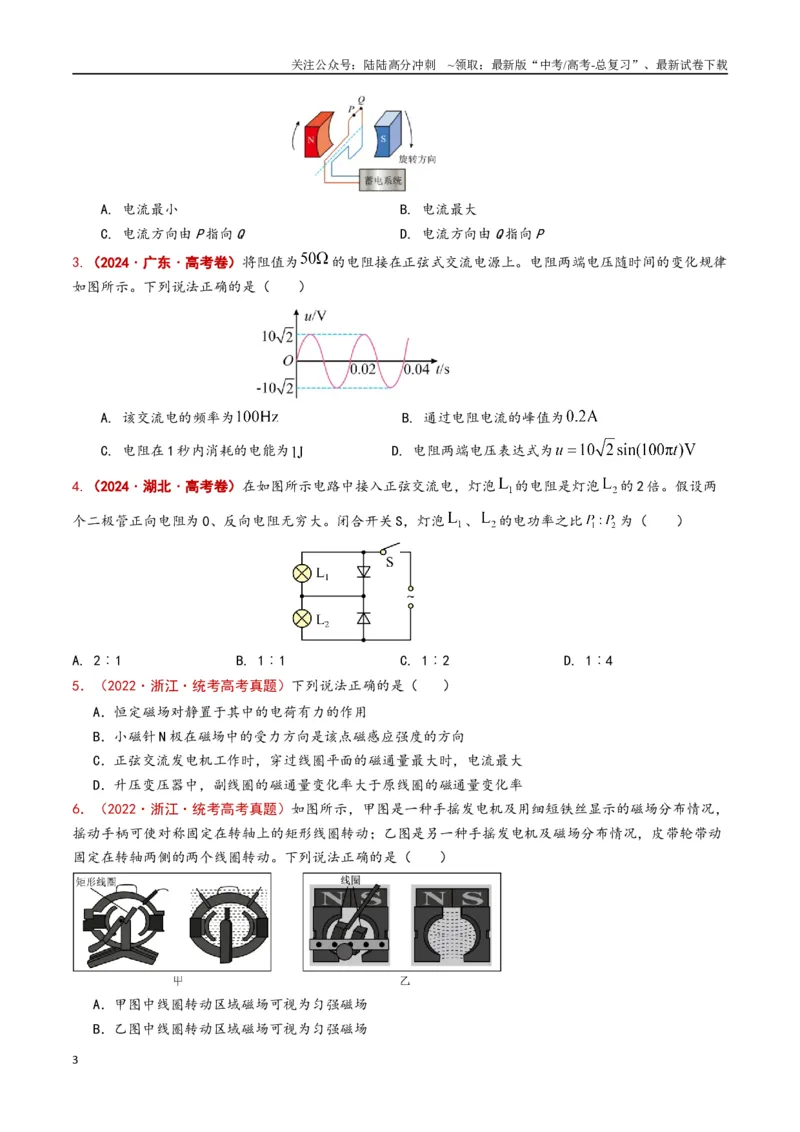

3.（2024·广东·高考卷）将阻值为
的电阻接在正弦式交流电源上。电阻两端电压随时间的变化规律
如图所示。下列说法正确的是（ ）
A. 该交流电的频率为
B. 通过电阻电流的峰值为
C. 电阻在1 秒内消耗的电能为
D. 电阻两端电压表达式为
4.（2024·湖北·高考卷）在如图所示电路中接入正弦交流电，灯泡
的电阻是灯泡
的2 倍。假设两
个二极管正向电阻为0、反向电阻无穷大。闭合开关S，灯泡
、
的电功率之比
为（ ）
A. 2︰1
B. 1︰1
C. 1︰2
D. 1︰4
5．（2022·浙江·统考高考真题）下列说法正确的是（ ）
A．恒定磁场对静置于其中的电荷有力的作用
B．小磁针N 极在磁场中的受力方向是该点磁感应强度的方向
C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大
D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率
6．（2022·浙江·统考高考真题）如图所示，甲图是一种手摇发电机及用细短铁丝显示的磁场分布情况，
摇动手柄可使对称固定在转轴上的矩形线圈转动；乙图是另一种手摇发电机及磁场分布情况，皮带轮带动
固定在转轴两侧的两个线圈转动。下列说法正确的是（ ）
A．甲图中线圈转动区域磁场可视为匀强磁场
B．乙图中线圈转动区域磁场可视为匀强磁场
3

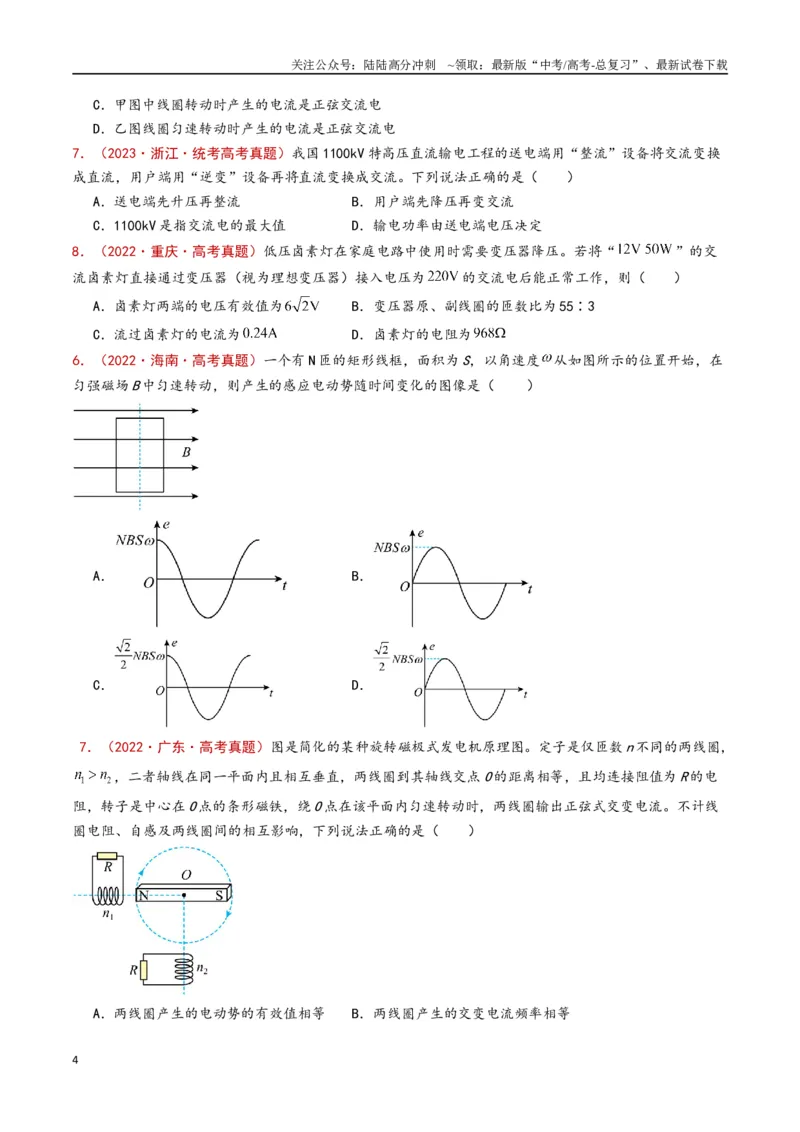

关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．甲图中线圈转动时产生的电流是正弦交流电
D．乙图线圈匀速转动时产生的电流是正弦交流电
7．（2023·浙江·统考高考真题）我国1100kV 特高压直流输电工程的送电端用“整流”设备将交流变换
成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（ ）
A．送电端先升压再整流
B．用户端先降压再变交流
C．1100kV 是指交流电的最大值
D．输电功率由送电端电压决定
8．（2022·重庆·高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。若将“
”的交
流卤素灯直接通过变压器（视为理想变压器）接入电压为
的交流电后能正常工作，则（ ）
A．卤素灯两端的电压有效值为
B．变压器原、副线圈的匝数比为55∶3
C．流过卤素灯的电流为
D．卤素灯的电阻为
6．（2022·海南·高考真题）一个有N 匝的矩形线框，面积为S，以角速度
从如图所示的位置开始，在
匀强磁场B 中匀速转动，则产生的感应电动势随时间变化的图像是（ ）
A．
B．
C．
D．
7．（2022·广东·高考真题）图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n 不同的两线圈，
，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O 的距离相等，且均连接阻值为R 的电
阻，转子是中心在O 点的条形磁铁，绕O 点在该平面内匀速转动时，两线圈输出正弦式交变电流。不计线
圈电阻、自感及两线圈间的相互影响，下列说法正确的是（ ）
A．两线圈产生的电动势的有效值相等
B．两线圈产生的交变电流频率相等
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．两线圈产生的电动势同时达到最大值
D．两电阻消耗的电功率相等

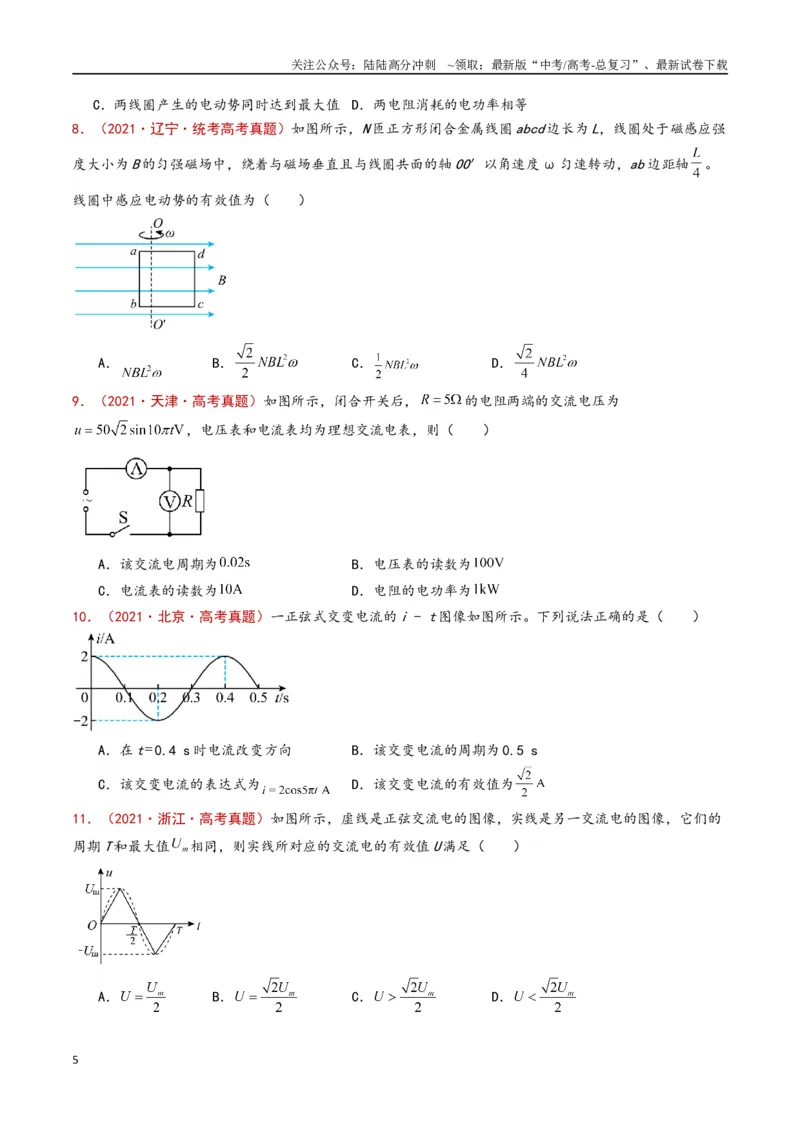

8．（2021·辽宁·统考高考真题）如图所示，N 匝正方形闭合金属线圈abcd 边长为L，线圈处于磁感应强
度大小为B 的匀强磁场中，绕着与磁场垂直且与线圈共面的轴OO′以角速度ω 匀速转动，ab 边距轴
。
线圈中感应电动势的有效值为（ ）
A．
B．
C．
D．
9．（2021·天津·高考真题）如图所示，闭合开关后，
的电阻两端的交流电压为
，电压表和电流表均为理想交流电表，则（ ）
A．该交流电周期为
B．电压表的读数为
C．电流表的读数为
D．电阻的电功率为
10．（2021·北京·高考真题）一正弦式交变电流的i - t 图像如图所示。下列说法正确的是（ ）
A．在t
0.4 s 时电流改变方向
B．该交变电流的周期为0.5 s
C．该交变电流的表达式为
D．该交变电流的有效值为
11．（2021·浙江·高考真题）如图所示，虚线是正弦交流电的图像，实线是另一交流电的图像，它们的
周期T 和最大值
相同，则实线所对应的交流电的有效值U 满足（ ）
A．
B．
C．
D．
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

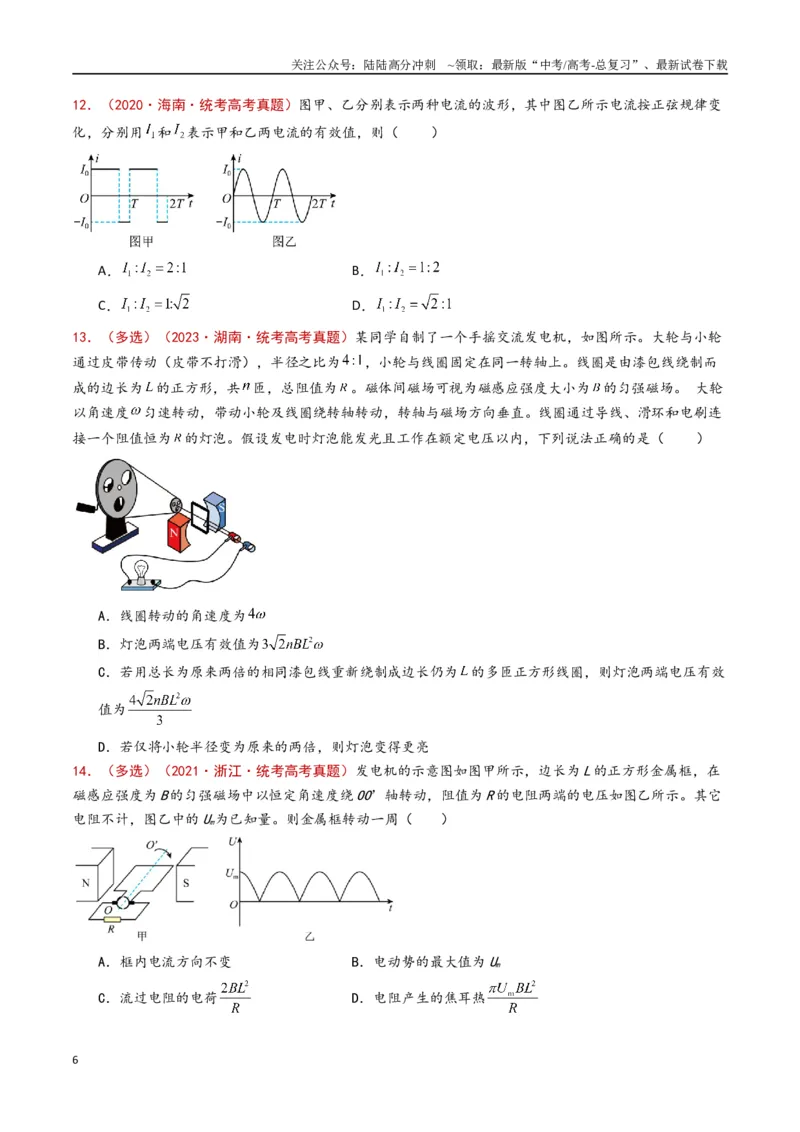

12．（2020·海南·统考高考真题）图甲、乙分别表示两种电流的波形，其中图乙所示电流按正弦规律变
化，分别用
和
表示甲和乙两电流的有效值，则（ ）
A．
B．
C．
D．
13．（多选）（2023·湖南·统考高考真题）某同学自制了一个手摇交流发电机，如图所示。大轮与小轮
通过皮带传动（皮带不打滑），半径之比为
，小轮与线圈固定在同一转轴上。线圈是由漆包线绕制而
成的边长为
的正方形，共
匝，总阻值为
。磁体间磁场可视为磁感应强度大小为
的匀强磁场。 大轮
以角速度
匀速转动，带动小轮及线圈绕转轴转动，转轴与磁场方向垂直。线圈通过导线、滑环和电刷连
接一个阻值恒为
的灯泡。假设发电时灯泡能发光且工作在额定电压以内，下列说法正确的是（ ）
A．线圈转动的角速度为
B．灯泡两端电压有效值为
C．若用总长为原来两倍的相同漆包线重新绕制成边长仍为
的多匝正方形线圈，则灯泡两端电压有效
值为
D．若仅将小轮半径变为原来的两倍，则灯泡变得更亮
14．（多选）（2021·浙江·统考高考真题）发电机的示意图如图甲所示，边长为L 的正方形金属框，在
磁感应强度为B 的匀强磁场中以恒定角速度绕OO’轴转动，阻值为R 的电阻两端的电压如图乙所示。其它
电阻不计，图乙中的Um为已知量。则金属框转动一周（ ）
A．框内电流方向不变
B．电动势的最大值为Um
C．流过电阻的电荷
D．电阻产生的焦耳热
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

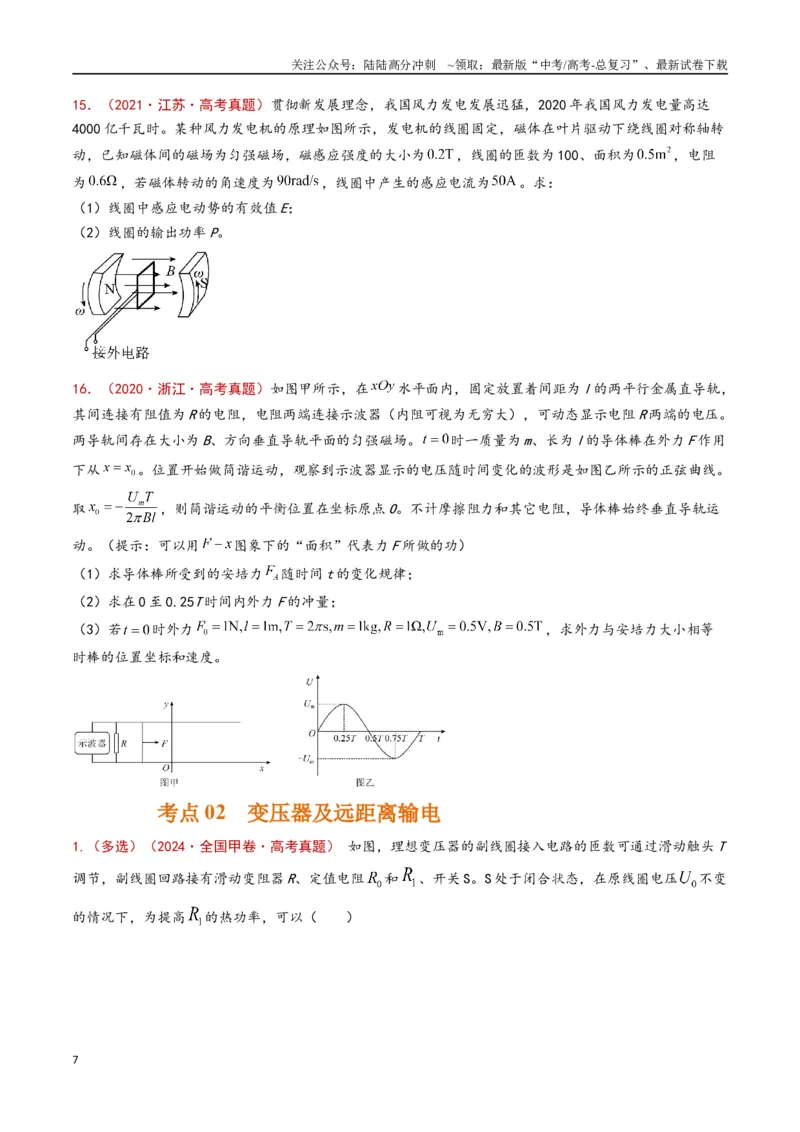

15．（2021·江苏·高考真题）贯彻新发展理念，我国风力发电发展迅猛，2020 年我国风力发电量高达
4000 亿千瓦时。某种风力发电机的原理如图所示，发电机的线圈固定，磁体在叶片驱动下绕线圈对称轴转
动，已知磁体间的磁场为匀强磁场，磁感应强度的大小为
，线圈的匝数为100、面积为
，电阻
为
，若磁体转动的角速度为
，线圈中产生的感应电流为
。求：
（1）线圈中感应电动势的有效值E；
（2）线圈的输出功率P。
16．（2020·浙江·高考真题）如图甲所示，在
水平面内，固定放置着间距为l 的两平行金属直导轨，
其间连接有阻值为R 的电阻，电阻两端连接示波器（内阻可视为无穷大），可动态显示电阻R 两端的电压。
两导轨间存在大小为B、方向垂直导轨平面的匀强磁场。
时一质量为m、长为l 的导体棒在外力F 作用
下从
。位置开始做简谐运动，观察到示波器显示的电压随时间变化的波形是如图乙所示的正弦曲线。
取
，则简谐运动的平衡位置在坐标原点O。不计摩擦阻力和其它电阻，导体棒始终垂直导轨运
动。（提示：可以用
图象下的“面积”代表力F 所做的功）
（1）求导体棒所受到的安培力
随时间t 的变化规律；
（2）求在0 至0.25T 时间内外力F 的冲量；
（3）若
时外力
，求外力与安培力大小相等
时棒的位置坐标和速度。
考点02 变压器及远距离输电
1.（多选）（2024·全国甲卷·高考真题） 如图，理想变压器的副线圈接入电路的匝数可通过滑动触头T
调节，副线圈回路接有滑动变阻器R、定值电阻
和
、开关S。S 处于闭合状态，在原线圈电压
不变
的情况下，为提高
的热功率，可以（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A. 保持T 不动，滑动变阻器R 的滑片向f 端滑动
B. 将T 向b 端移动，滑动变阻器R 的滑片位置不变
C. 将T 向a 端移动，滑动变阻器R 的滑片向f 端滑动
D. 将T 向b 端移动，滑动变阻器R 的滑片向e 端滑动

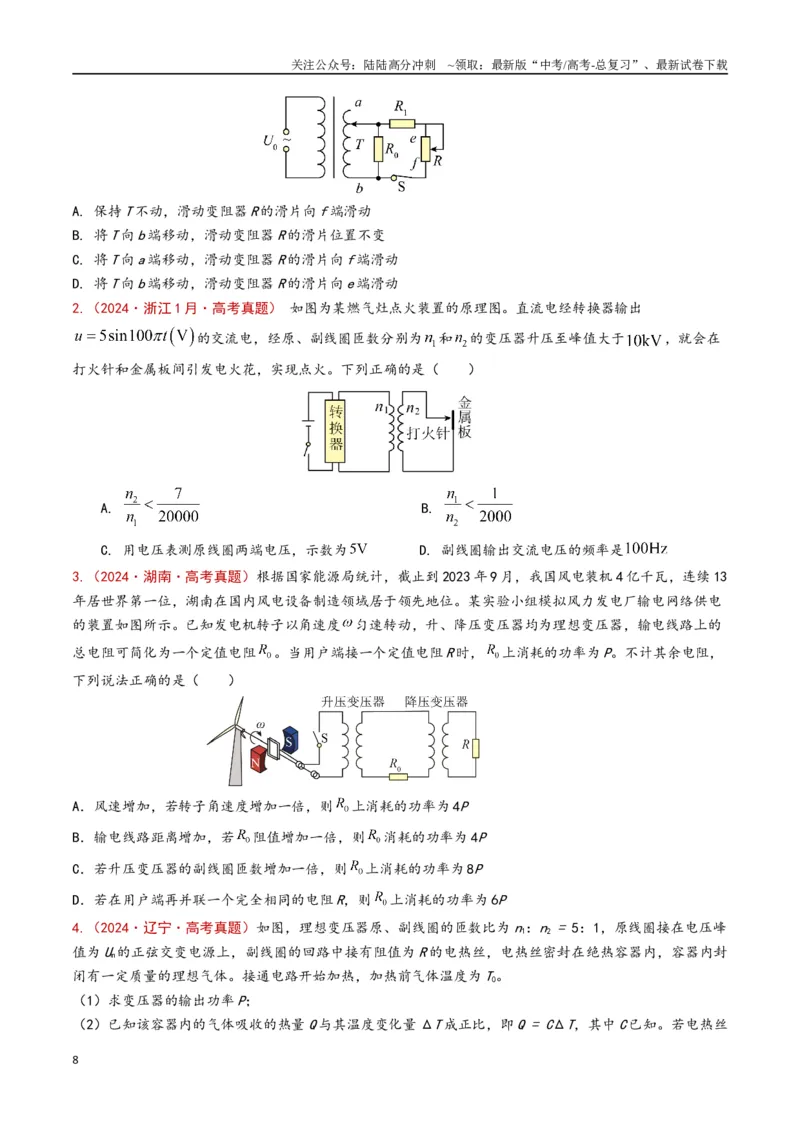

2.（2024·浙江1 月·高考真题） 如图为某燃气灶点火装置的原理图。直流电经转换器输出
的交流电，经原、副线圈匝数分别为
和
的变压器升压至峰值大于
，就会在
打火针和金属板间引发电火花，实现点火。下列正确的是（ ）
A.
B.
C. 用电压表测原线圈两端电压，示数为
D. 副线圈输出交流电压的频率是
3.（2024·湖南·高考真题）根据国家能源局统计，截止到2023 年9 月，我国风电装机4 亿千瓦，连续13
年居世界第一位，湖南在国内风电设备制造领域居于领先地位。某实验小组模拟风力发电厂输电网络供电
的装置如图所示。已知发电机转子以角速度
匀速转动，升、降压变压器均为理想变压器，输电线路上的
总电阻可简化为一个定值电阻
。当用户端接一个定值电阻R 时，
上消耗的功率为P。不计其余电阻，
下列说法正确的是（ ）
A．风速增加，若转子角速度增加一倍，则
上消耗的功率为4P
B．输电线路距离增加，若
阻值增加一倍，则
消耗的功率为4P
C．若升压变压器的副线圈匝数增加一倍，则
上消耗的功率为8P
D．若在用户端再并联一个完全相同的电阻R，则
上消耗的功率为6P
4.（2024·辽宁·高考真题）如图，理想变压器原、副线圈的匝数比为n1：n2 = 5：1，原线圈接在电压峰
值为Um的正弦交变电源上，副线圈的回路中接有阻值为R 的电热丝，电热丝密封在绝热容器内，容器内封
闭有一定质量的理想气体。接通电路开始加热，加热前气体温度为T0。
（1）求变压器的输出功率P；
（2）已知该容器内的气体吸收的热量Q 与其温度变化量ΔT 成正比，即Q = CΔT，其中C 已知。若电热丝
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
产生的热量全部被气体吸收，要使容器内的气体压强达到加热前的2 倍，求电热丝的通电时间t。
5．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U1= 250V，输出功
率500kW。降压变压器的匝数比n3：n4= 50：1，输电线总电阻R = 62.5Ω。其余线路电阻不计，用户端电
压U4= 220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（ ）
A．发电机的输出电流为368A
B．输电线上损失的功率为4.8kW
C．输送给储能站的功率为408kW
D．升压变压器的匝数比n1：n2= 1：44
6．（2023·北京·统考高考真题）自制一个原、副线圈匝数分别为600 匝和190 匝的变压器，原线圈接
12V 的正弦交流电源，副线圈接额定电压为3.8V 的小灯泡。实际测得小灯泡两端电压为2.5V。下列措施有
可能使小灯泡正常发光的是（ ）
A．仅增加原线圈匝数
B．仅增加副线圈匝数
C．将原、副线圈匝数都增为原来的两倍
D．将两个3.8V 小灯泡并联起来接入副线圈
7．（2023·浙江·统考高考真题）我国1100kV 特高压直流输电工程的送电端用“整流”设备将交流变换
成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（ ）
A．送电端先升压再整流
B．用户端先降压再变交流
C．1100kV 是指交流电的最大值
D．输电功率由送电端电压决定
8．（2022·重庆·高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。若将“
”的交
流卤素灯直接通过变压器（视为理想变压器）接入电压为
的交流电后能正常工作，则（ ）
A．卤素灯两端的电压有效值为
B．变压器原、副线圈的匝数比为55∶3
C．流过卤素灯的电流为
D．卤素灯的电阻为
9．（2022·北京·高考真题）某理想变压器的原线圈接在
的正弦交流电源上，副线圈输出电压为
，输出电流为
。该变压器（ ）
A．原、副线圈的匝数之比为100∶1
B．输入电流为
C．输入电流的最大值为
D．原、副线圈交流电的频率之比为1∶100
10．（2022·河北·统考高考真题）张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地
之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z 转，通过转速比为
的升速齿轮
箱带动发电机线圈高速转动，发电机线圈面积为S，匝数为N，匀强磁场的磁感应强度为B，
时刻，线
圈所在平面与磁场方向垂直，发电机产生的交变电流经过理想变压器升压后。输出电压为U。忽略线圈电
阻，下列说法正确的是（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．发电机输出的电压为
B．发电机输出交变电流的频率为
C．变压器原、副线圈的匝数比为
D．发电机产生的瞬时电动势
11．（2022·湖南·统考高考真题）如图，理想变压器原、副线圈总匝数相同，滑动触头P1初始位置在副
线圈正中间，输入端接入电压有效值恒定的交变电源。定值电阻R1的阻值为R，滑动变阻器R2的最大阻值
为9R，滑片P2初始位置在最右端。理想电压表V 的示数为U，理想电流表A 的示数为I。下列说法正确的
是（ ）
A．保持P1位置不变，P2向左缓慢滑动的过程中，I 减小，U 不变
B．保持P1位置不变，P2向左缓慢滑动的过程中，R1消耗的功率增大
C．保持P2位置不变，P1向下缓慢滑动的过程中，I 减小，U 增大
D．保持P2位置不变，P1向下缓慢滑动的过程中，R1消耗的功率减小
12．（2022·山东·统考高考真题）如图所示的变压器，输入电压为
，可输出
、
、
电压，
匝数为
的原线圈中电压随时间变化为
．单匝线圈绕过铁芯连接交流电压表，电压表的
示数为
。将阻值为
的电阻R 接在
两端时，功率为
。下列说法正确的是（ ）
A．n1为1100 匝，
为
B．
间线圈匝数为120 匝，流过R 的电流为
C．若将R 接在
两端，R 两端的电压为
，频率为
D．若将R 接在
两端，流过R 的电流为
，周期为
13．（2021·重庆·高考真题）某电动牙刷的充电装置含有变压器，用正弦交流电给此电动牙刷充电时，
原线圈两端的电压为
，副线圈两端的电压为
，副线圈的电流为
，若将该变压器视为理想变
压器，则（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．原、副线圈匝数之比为
B．原线圈的电流为
C．副线圈两端的电压最大值为
D．原、副线圈的功率之比为
14．（2021·福建·统考高考真题）某住宅小区变压器给住户供电的电路示意图如图所示，图中R 为输电
线的总电阻。若变压器视为理想变压器，所有电表视为理想电表，不考虑变压器的输入电压随负载变化，
则当住户使用的用电器增加时，图中各电表的示数变化情况是（ ）
A．A1增大，V2不变，V3增大
B．A1增大，V2减小，V3增大
C．A2增大，V2增大，V3减小
D．A2增大，V2不变，V3减小
15．（2021·湖北·统考高考真题）如图所示，理想变压器原线圈接入电压恒定的正弦交流电，副线圈接
入最大阻值为2R 的滑动变阻器和阻值为R 的定值电阻。在变阻器滑片从a 端向b 端缓慢移动的过程中（
）
A．电流表A1示数减小
B．电流表A2示数增大
C．原线圈输入功率先增大后减小
D．定值电阻R 消耗的功率先减小后增大
16．（2021·广东·高考真题）某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管
中产生近似正弦式交流电，周期为0.2s，电压最大值为0.05V，理想变压器原线圈接螺线管，副线圈接充
电电路，原、副线圈匝数比为1∶60，下列说法正确的是（ ）
A．交流电的频率为10Hz
B．副线圈两端电压最大值为3V
C．变压器输入电压与永磁铁磁场强弱无关
D．充电电路的输入功率大于变压器的输入功率
17．（2021·湖南·高考真题）如图，理想变压器原、副线圈匝数比为
，输入端
、
接入电压有
效值恒定的交变电源，灯泡L1、L2的阻值始终与定值电阻
的阻值相同。在滑动变阻器
的滑片从
端滑
动到
端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是（ ）
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．L1先变暗后变亮，L2一直变亮
B．L1先变亮后变暗，L2一直变亮
C．L1先变暗后变亮，L2先变亮后变暗
D．L1先变亮后变暗，L2先变亮后变暗
18．（2020·北京·统考高考真题）如图所示， 理想变压器原线圈接在
的交流电源上，
副线圈接三个阻值相同的电阻R，不计电表内电阻影响。闭合开关S 后（ ）
A．电流表
的示数减小
B．电压表
的示数减小
C．电压表
的示数不变
D．电流表
的示数不变
19．（2020·山东·统考高考真题）图甲中的理想变压器原、副线圈匝数比n1：n2=22：3，输入端a、b 所
接电压u 随时间t 的变化关系如图乙所示。灯泡L 的电阻恒为15 Ω，额定电压为24 V。定值电阻R1=10
Ω、R2=5 Ω， 滑动变阻器R 的最大阻值为10 Ω。为使灯泡正常工作，滑动变阻器接入电路的电阻应调节
为（ ）
A．1 Ω
B．5 Ω
C．6 Ω
D．8 Ω
20．（多选）（2023·海南·统考高考真题）下图是工厂利用
的交流电给
照明灯
供电的电路，变压器原线圈匝数为1100 匝，下列说法正确的是（ ）
A．电源电压有效值为
B．交变电流的周期为
C．副线圈匝数为180 匝
D．副线圈匝数为240 匝
21．（多选）（2022·天津·高考真题）如图所示，两理想变压器间接有电阻R，电表均为理想交流电表，
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
a、b 接入电压有效值不变的正弦交流电源。闭合开关S 后（ ）
A．R 的发热功率不变
B．电压表的示数不变
C．电流表
的示数变大
D．电流表
的示数变小
22．（多选）（2022·湖北·统考高考真题）近年来，基于变压器原理的无线充电技术得到了广泛应用，
其简化的充电原理图如图所示。发射线圈的输入电压为220V、匝数为1100 匝，接收线圈的匝数为50 匝。
若工作状态下，穿过接收线圈的磁通量约为发射线圈的80%，忽略其它损耗，下列说法正确的是（ ）
A．接收线圈的输出电压约为8 V
B．接收线圈与发射线圈中电流之比约为22:1
C．发射线圈与接收线圈中交变电流的频率相同
D．穿过发射线圈的磁通量变化率与穿过接收线圈的相同
23．（多选）（2021·海南·高考真题）如图，理想变压器原线圈接在
的交流电源上，
副线圈匝数可通过滑片P 来调节。当滑片P 处于图示位置时，原、副线圈的匝数比
，为了使图
中“
，
”的灯泡能够正常发光，下列操作可行的是（ ）
A．仅将滑片P 向上滑动
B．仅将滑片P 向下滑动
C．仅在副线圈电路中并联一个阻值为
的电阻
D．仅在副线圈电路中串联一个阻值为
的电阻
24．（多选）（2021·河北·高考真题）如图，发电机的矩形线圈长为
、宽为L，匝数为N，放置在磁
感应强度大小为B 的匀强磁场中，理想变压器的原、副线圈匝数分别为
、
和
，两个副线圈分别接有
电阻
和
，当发电机线圈以角速度
匀速转动时，理想电流表读数为I，不计线圈电阻，下列说法正确
的是（ ）
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．通过电阻
的电流为
B．电阻
两端的电压为
C．
与
的比值为
D．发电机的功率为
25．（多选）（2020·全国·统考高考真题）在图（a）所示的交流电路中，电源电压的有效值为220V，
理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10
，R3=20
，各电表均为理想
电表。已知电阻R2中电流i2随时间t 变化的正弦曲线如图（b）所示。下列说法正确的是（ ）
A．所用交流电的频率为50Hz
B．电压表的示数为100V
C．电流表的示数为1.0A
D．变压器传输的电功率为15.0W
26.（2020·浙江·统考高考真题）如图所示，某小型水电站发电机的输出功率
，发电机的电
压
，经变压器升压后向远处输电，输电线总电阻
，在用户端用降压变压器把电压降为
。已知输电线上损失的功率
，假设两个变压器均是理想变压器，下列说法正确的是（
）
A．发电机输出的电流
B．输电线上的电流
C．降压变压器的匝数比
D．用户得到的电流
27.（2020·浙江·高考真题）如图所示，甲乙两图中的理想变压器以不同的方式接在高压电路中。甲图
中变压器原副线圈的匝数比为
，电压表读数为U，乙图中变压器原副线圈的匝数比为
，电流表读数为
I。则甲图中高压线电压和乙图中高压线电流分别为（ ）
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
，
B．
，
C．
，
D．
，
28．（多选）（2021·山东·高考真题）输电能耗演示电路如图所示。左侧变压器原、副线圈匝数比为
1∶3，输入电压为
的正弦交流电。连接两理想变压器的导线总电阻为r，负载R 的阻值为
。开关S
接1 时，右侧变压器原、副线圈匝数比为2∶1，R 上的功率为
；接2 时，匝数比为1∶2，R 上的功率
为P。以下判断正确的是（ ）
A．
B．
C．
D．
29．（多选）（2020·全国·统考高考真题）特高压输电可使输送中的电能损耗和电压损失大幅降低。我
国已成功掌握并实际应用了特高压输电技术。假设从A 处采用550 kV 的超高压向B 处输电，输电线上损耗
的电功率为∆P，到达B 处时电压下降了∆U。在保持A 处输送的电功率和输电线电阻都不变的条件下，改用
1 100 kV 特高压输电，输电线上损耗的电功率变为∆P′，到达B 处时电压下降了∆U′。不考虑其他因素
的影响，则（ ）
A．∆P′=
∆P
B．∆P′=
∆P
C．∆U′=
∆U
D．∆U′=
∆U
15
