2018 年山东省莱芜市中考物理试卷
参考答案与试题解析
一、单项选择题（本大题共10小题,每小题2分，共20分．在以下每小题列出的四个选项中,
只有一项是最符合题意的）
1．关于声现象,下列说法正确的是（ ）
A．只要物体在振动，我们就能听到声音
B．学生听到老师的讲课声是靠空气传播的
C．在城市中禁鸣汽车喇叭是为了阻断噪声的传播
D．我们能“听其声而知其人”，主要是因为不同的人发出声音的音调不同
【解析】B 只要物体振动，就能产生声音，但是人耳听到声音是有条件的，只有达到一定
响度且频率在20－2000Hz的声音人耳才可能听到，要听到声音还要有传播介质，听
觉器官要完好，A错误；声音的传播需要介质，教室中听到老师讲课是通比空气传
播的，B正确；在城市中禁鸣喇叭是为了防止噪声的产生，C错误；“听其声而知其
人”是根据音色判断的，D错误．

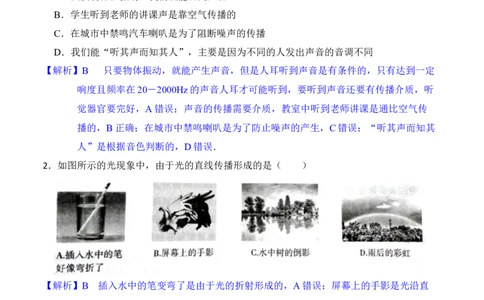

2．如图所示的光现象中，由于光的直线传播形成的是（ ）
【解析】B 插入水中的笔变弯了是由于光的折射形成的，A错误；屏幕上的手影是光沿直
线传播的过程中遇到不透明的手时形成的，B正确；水中的树的倒影是由于平静的
水面相当于平面镜而成的倒像，是光的反射形成的，C错误；彩虹是由于光的色散
形成的，D错误．
3．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信
号灯指示。小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中
符合上述要求的是（ ）
第1页（共19页）【解析】D 图A中，两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不光，
A错误；图B中，两开关都闭合时会造成绿灯短路，只有红灯发光，S断开，S闭合
时，两个灯同时发光，不能实现各自独立工作，B错误；图C中，两开关都闭合时
会造成红灯短路，只有绿灯发光，S 断开，S 闭合时，两个灯同时发光，不能实现
2 1
各自独立工作，C错误；图D中，只闭合开关S 时绿灯亮，只闭合开关S 时红灯亮，
1 2
两灯独立工作，互不影响，D正确．
4．在日常家庭用电中，下列做法错误的是（ ）
A．使用试电笔辨别火线时，手接触笔尖的金属体
B．发现绝缘导线皮破损后，用绝缘胶布裹扎
C．更换灯泡或维修电路时要先断开电源
D．家用电器的金属外壳接地
【解析】A 使用试电笔辨别火线和零线时，用手接触笔尾金属体，不能用手接触笔尖，否
则会引起触电，A错误，符合题意；使用绝成破损的导线，容易漏电，应该及时用
绝缘胶布裹扎，B说法正确，不符合题意；更换灯泡或维修电路时，要先切断电源，
然后再换新灯泡或维修电路，否则容易发生触电事故，C正确，不符合题意；家用
电器使用时金属外壳要接地，当用电器的外壳和火线间的绝缘破损，使外壳带电，
电流就会流入大地，不会对人体造成伤害，D说法正确，不合题意．
5．如图所示是甲和乙两种物质的质量与体积关系图象，分析图象可知（ ）
A．若甲、乙的质量相等，则甲的体积较大
B．若甲、乙的体积相等，则甲的质量较小
C．乙物质的密度为0.5kg/m3
第2页（共19页）D．甲、乙两种物质的密度之比为4:1
【解析】D 图象的横轴表示体积，纵轴表示质量，由图象可知，当甲和乙的质量相同时，
乙物质的体积大，A错误：当甲和乙的体积相同时，甲的质量大，B错误；体积为
10m3的乙物质的质量为5g，则乙物质的密度ρ ＝ ＝ ＝0.5g/
乙
cm3=0.5×103kg/m3，C错误；体积为10cm3的甲物质的质量为20g，则甲物质的密度：

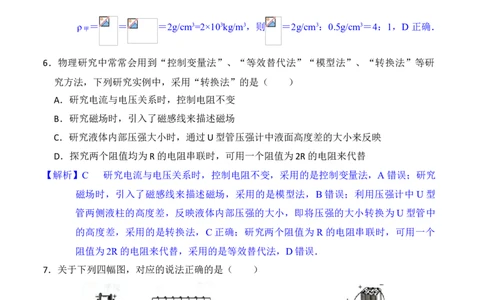

ρ ＝ ＝ ＝2g/cm3=2×103kg/m3，则 ＝2g/cm3：0.5g/cm3＝4：1，D 正确．
甲
6．物理研究中常常会用到“控制变量法”、“等效替代法”“模型法”、“转换法”等研
究方法，下列研究实例中，采用“转换法”的是（ ）
A．研究电流与电压关系时，控制电阻不变
B．研究磁场时，引入了磁感线来描述磁场
C．研究液体内部压强大小时，通过U型管压强计中液面高度差的大小来反映
D．探究两个阻值均为R的电阻串联时，可用一个阻值为2R的电阻来代替
【解析】C 研究电流与电压关系时，控制电阻不变，采用的是控制变量法，A错误；研究
磁场时，引入了磁感线来描述磁场，采用的是模型法，B错误；利用压强计中U型
管两侧液柱的高度差，反映液体内部压强的大小，即将压强的大小转换为U型管中
的高度差，采用的是转换法，C正确；研究两个阻值为 R的电阻串联时，可用一个
阻值为2R的电阻来代替，采用的是等效替代法，D错误．
7．关于下列四幅图，对应的说法正确的是（ ）
A．图甲，通电导体周围存在着磁场，将小磁针移走，该磁场消失
B．图乙，闭合开关后，通电螺线管右端为N极
C．图丙，司南能指示南北方向，是因为受到地磁场的作用
第3页（共19页）D．图丁，闭合开关，保持电流方向不变，对调磁体的N、S极，导体棒ab受力方向不变
【解析】C 解析：图甲中，通电导线周围存在磁场，将小磁针移走，磁场仍存在，A错误；
根据图乙中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，利
用安培定则可知通电线管的右端为S极，B错误；地球是一个巨大的磁体，司南能够
指示南北方向是因为受到地磁场的作用，C正确；通电导体在磁场中受到力的作用，
受力方向与磁场方向和电流方向有关，图丁中，若电流方向不变，对调N、S极即改
变了磁感线方向，导体棒ab运动方向将改变，D错误．

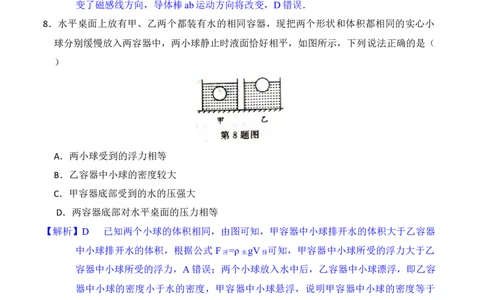

8．水平桌面上放有甲、乙两个都装有水的相同容器，现把两个形状和体积都相同的实心小
球分别缓慢放入两容器中，两小球静止时液面恰好相平，如图所示，下列说法正确的是（
）
A．两小球受到的浮力相等
B．乙容器中小球的密度较大
C．甲容器底部受到的水的压强大
D．两容器底部对水平桌面的压力相等
【解析】D 已知两个小球的体积相同，由图可知，甲容器中小球排开水的体积大于乙容器
中小球排开水的体积，根据公式 F =ρ gV 可知，甲容器中小球所受的浮力大于乙
浮 水 排
容器中小球所受的浮力，A错误；两个小球放入水中后，乙容器中小球漂浮，即乙容
器中小球的密度小于水的密度，甲容器中小球悬浮，说明甲容器中小球的密度等于
水的密度，所以甲容器中小球的密度较大，B错误；由于甲、乙两容器中水的深度相
同，根据公式p＝pgh可知，两容器底所受水的压强相同，C错误；由阿基米德原理
可知，小球排开水的重力等于自身的浮力，再根据漂浮和悬浮条件可知，小球所受
的浮力等于自身的重力，所以两个小球排开水的重力恰好等于自身的重力，因此两
容器的总重力相同，即甲、乙容器对水平桌面的压力相等，D正确．
9．如图所示，电源电压保持不变，R 为定值电阻，R 为滑动变阻器，闭合开关S后，滑动
1 2
变阻器的滑片P自a端向b端移动的过程中，下列判断正确的是（ ）
第4页（共19页）A．电压表V 的示数变大
1
B．电流表A的示数变小
C．电压表V 的示数与电流表A的示数之比变大
1
D．电压表V 的示数与电压表V 的示数之差变大
2 1
【解析】D 由电路图可知，闭合开关，R 与R 串联，电流表测电路中的电流，电压表V
1 2 1
测R 两端的电压，电压表V 测电源两端的电压，将滑动变阻器 R 的滑片P由a端向
2 2 2
b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由 I= 可知，
电路中的电流变大，即电流表A的示数变大，B错误；由公式U ＝IR 可知，R 两端
1 1 1
的电压U 变大，即电压表V 与电压表V 之差变大，D正确；再由串联电路中电压的
1 2 1
规律可知，滑动变阻器R 两端的电压U ＝U－U ，因为电压U 变大，所以电压U 变
2 2 1 1 2
小，即电压表V 的示数变小，A错误；电压表V 的示数与电流表A的示数之比等于
1 1
R 的阻值，R 的阻值变小，因此二者之比变小，C错误．
2 2
10．如图所示，用30N的拉力F沿水平方向拉绳子的一端，使重400N的物体A以0.1m/s的
速度沿水平地面向左匀速运动了 10s，已知滑轮组的机械效率为 80%，则此过程中
（ ）
A．绳子自由端移动的距离为1m
B．滑轮组对物体A的水平拉力为90N
C．拉力F的功率为3W
D．拉力F所做的有用功为72J
【解析】D 由图可知，连接动滑轮绳子的股数n＝3，绳子自由端移动的速度v ＝nv ＝
绳 物
3×0.1m/s＝0.3m/s，绳子自由端移动的距离s =v t= 0.3m/s×10s＝3m，A错误；由公
绳 绳
第5页（共19页）式η= = = 可得，物体A受到的摩擦力f＝ηnF＝80％×3×30N＝72N，由于
物体A匀速运动，所以滑轮组对物体 A的水平拉力等于物体A受到的摩擦力，大小
是72N，B错误；拉力F做功的功率：P＝Fv ＝30N×0.3m/s＝9W，C错误；拉力所
绳
做的有用功，也就是克服物体 A 与水平面之间的摩擦力做的功 W ＝fs＝fv t＝
有 物
72N×0.1m/s×10s＝72J，D正确．
二、多项选择题（本大题共5小题，每小题3分，共15分．每小题给出的四个选项中至少有
一个是正确的．选对得3分，选对但不全的得2分，错选或不选的得0分）
11．关于下列四幅图的描述，正确的是（ ）
A．甲图说明了流体压强与流速的关系，两张纸中间流速大压强小，纸向中间靠拢
B．乙图是自制气压计，当从山底拿到山顶时，玻璃管中的水柱会上升
C．丙图中金属棒ab只要在磁场中左右运动，电路中就会产生感应电流
D．根据丁图中光的传播路径，虚框内应是凸透镜，近视眼就是利用凸透镜进行矫正的
【解析】AB 解析：图甲中，向两张纸的中间吹气，两张纸向中间靠拢，是因为中间的空
气流速大，压强小，A正确；图乙中，把气压计从山底拿到山顶的过程中，瓶内气体
压强p不变，而大气压P 变小，所以h应变大，玻璃管中水柱升高，B正确；图丙中，
0
若开关不闭合，尽管金属棒ab在磁场中左右运动，电路中也不会产生感应电流，C
错误；图丁中的折射光线比入射光线向主光轴靠拢，所以虚框内是有会聚作用的凸
透镜，但近视眼应该用凹透镜矫正，D错误．
12．关于信息和材料在生活中的应用，下列说法正确的是（ ）
A．倒车雷达是利用次声波传递信息的
B．利用半导体材料可以制作二极管
C．“北斗”卫星导航是利用电磁波传递信息的
D．光纤具有抗干扰、信号衰减小的特点，光纤通信是依靠激光折射传递信息的
【解析】BC 倒车雷达是利用超声波传递信息的，A错误；制作二极管的主要材料就是
第6页（共19页）半导体，B正确；卫星导航是利用电磁波来传信息的，C正确；光纤通信是利用激光
在光导纤维中发生反射传递信息的，D错误．
13．关于下图所示的热学实验，说法正确的是（ ）
A．甲图中，抽掉玻璃板后，观察到两种气体混合在一起，颜色变均匀，这说明了气体分
子在不停地运动
B．乙图中，两个铅块压在一起，下面悬挂钩码也不会分开，说明分子间存在引力
C．丙图中，活塞向下运动，硝化棉被点燃，发生的能量转化与汽油机做功冲程的能量转
化相同
D．丁图中，当瓶塞跳起来时，瓶内气体对外做功，内能减少，温度降低，使水蒸气液化
成小水滴形成白雾
【解析】ABD 甲图中，抽掉玻璃板后，观察到两种气体混合在一起，颜色均匀，说明气
体分子在不停地运动，A正确；图乙中，两块表面干净的光滑铅块压紧后，在下面能
够吊起一个钩码，说明了分子间有引力，B正确；图丙中，活塞向下运动，压缩空气
做功，机械能转化为内能，温度升高，硝化棉被点燃，发生的能量转化与汽油机的
压缩冲程相同，C错误；图丁中，气体膨胀对活塞做功，内能减少，温度降低，瓶口
周围的水蒸气遇冷液化成小水滴，形成了白雾，D正确．
14．如图所示，小车从斜面某一高度由静止释放，自由下滑，然后在水平面上运动（忽略空
气阻力）下列说法正确的是（ ）
A．小车从斜面上由静止释放后，小车的动能先变大后变小
B．小车从斜面下滑到水平面后还能继续运动，是因为小车具有惯性
C．小车在水平面上运动时，小车对水平面的压力和水平面对小车的支持力是一对平衡力
D．若水平面光滑且足够长，则小车在水平面上运动时的机械能将保持不变
【解析】ABD 小车从斜面上下滑的过程中，速度越来越大，动能变大，当小车下滑到水
第7页（共19页）平面上时，由于摩擦力的作用，小车的速度越来越小，动能将变小，因此小车的动
能先变大后变小，A正确；当小车下滑到水平面上时，由于惯性，将会继续运动一段
距离，B正确；小车运动到水平面上时，小车对水平面的压力和水平面对小车的支持
力是一对相互作用力，C错误；若水平面的表面光滑且足够长，木块在水平方向不受
摩擦力，做匀速直线运动，动能不变，高度不变，势能不变，因此机械能将保持不
变，D正确，
15．天然气已走进千家万户，为百姓提供生活便利，但天然气使月不当造成的泄漏会严重威
胁生命财产安全．小华同学针对这一问题设计了天然气泄露检测器，其原理如图甲所示．
R 为“气敏传感器”，它的电阻值R 与天然气浓度β的关系如图乙所示，R 为定值电阻，
1 1 2
其阻值为15Ω，电源电压恒为6V．已知天然气浓度不高于1%时为安全浓度，超过1％时
为危险浓度，闭合开关后，以下说法正确的是（ ）
A．天然气浓度越高，电流表示数越小，电压表的示数越小
B．电流表的示数为0.1A时，天然气浓度处于危险浓度
C．电压表示数为3V时，R 消耗的电功率为0.6W
2
D．天然气浓度为1％时，电压表的示数是2.4V
【解析】CD 解析：由图甲可知，两电阻串联，电压表测R 两端电压，电流表测电路中电
1
流，由图乙可知，R 随天然气浓度的增大而减小，当天然气浓度越高时，电阻R 越
1 1
小，电路的总电阻越小，电源电压恒定，由欧姆定律可知，电路中电流越大，即电
流表示数越大，再由串联电路的分压原理知，R 分得电压减小，即电压表示数越小
1
A错误；当电流表的示数为0.1A时，电路中的总电阻R＝ ＝ ＝60Ω，电阻R
1
＝R－R ＝60Ω－15Ω＝45Ω，由图乙可知，天然气的浓度未超过1％，此时处于安全
2
浓度，B错误；当电压表示数为3V时，定值电阻R 两端的电压也是3V，此时R 消
2 2
第8页（共19页）耗的电功率P＝ ＝ ＝0.6W，C正确；由图乙可知，天然气的浓度为1％时，
电阻R 为10Ω，此时电路中的电流I= ＝ ＝0.24A，由欧姆定律可得，此
1
时电阻R 两端的电压U ＝IR ＝0.24A×10Ω＝2.4V，即电压表的示数是2.4V，D正确．
1 1 1
第Ⅱ卷（非选择题共65分）
三、填空题（基大题包括5小，每空2分，共20分）
16．《中国诗词大会》是央视首档全民参与的诗词节目，通过节目分享诗词之美，感受诗词
之趣，备受观众喜爱．在古诗词中包含了大量的物理知识，诗词“不敢高声语，恐天上
人”中的“高”是描述声音的 ；诗词“两岸青山相对出，孤帆一片日边
来”中的“两岸青山相对出”是以 为参照物的．
【解析】“不敢高声语，恐惊天上人”中的“高”是指声音的大小，描述声音的响度，“两
岸青山相对出”描述的是青山是运动的，参照物择的是行的船，青山和船之间的位
置发生了改变，所以是运动的．
【答案】响度 孤帆（船）
17．2017年5月，我国在世界上第一次对可燃冰实现安全可控开采．1m3可冰分解后，可
释放出约150m3天然气，由此可知，1m3可燃冰释放的天然气完全燃烧放出的热量约
为 J．可燃冰属于 （选填“可再生”或“不可再生”）能源．
（天然气热值q＝4.0×107J／m3））
【解析】1m3可燃冰分解后可释放150m3的天然气，因此完全燃1m3可燃冰后放出的热量Q
放
＝Vq＝150m3×4×107J/m3＝6×10J；“可燃冰”在地球的储量是一定的，属于不可再生
能源．
【答案】6×109 不可再生
18．如图所示，斜面长为 s＝2m，高为h＝1m．装卸工人用沿斜面向上的拉力 F将重100N
的货物从斜面底端匀速拉到顶端，用时10s，不计空气阻力，斜面的机械效率为80％，
则工人拉力 F 的功率为 W，货物在运动过程中受到斜面的摩擦力为
N．
第9页（共19页）【解析】拉力的有用功W ＝Gh＝1000N×1m＝1000J，由机械效率的公式η＝ 可知，拉
有
力做的总功W ＝ = =1250J，则拉力的功率P＝ = =125W；额外
总
功W = W － W =1250J－1000J=250J，由公式W =fs可得，物体所受的摩擦力
额 总 有 额
f= = =125N．
【答案】125 125
19．如图甲所示，电源电压一定，已知定值电阻 R =10Ω.闭合开关S，滑动变阻器滑片P从
0
最左端滑至最右端的过程中，电流表示数 I与滑动变阻器接入电路的阻值 R之间的关系
如图乙所示，则图乙坐标值I = A；当电流表示数I=0.2A时，与R消耗的电功率之
1
比为 ．
【解析】由电路图甲可知，R 与R串联，电流表测电路中的电流，当滑片位于最左端时，变
0
阻器接入电路中的电阻为零，此时电路中的电流最大，由图乙可知，电路中的最大
电流＝0.3A，由欧定律可得，电源电压U＝1 R＝0.3A×10Ω＝3V：当滑片位于最右
大
端时，接入电路中的电阻最大，由图乙可知变阻器的最大阻值R＝20Ω，因串联电路
中各处的电流相等，所以，电路中的最小电流I ＝ ，即图
小
第10页（共19页）乙中坐标值 I ＝I ＝0.1A；当电流表示数 I＝0.2A 时，电路中的总电阻 R ＝
1 小 总
＝15Ω，则滑动变阻器接入电路的阻值R´＝R 一R ＝15Ω－10Ω＝5Ω；定
总 0
值电阻R消耗的电功单与滑动变阻器R消耗的电功率之比P ：P´=I2R ：I2R´=R ：R
0 0 0
´=10Ω：5Ω=2:1．
【答案】0.1 2：1
20．右图是我市雪野旅游区冬季滑雪运动的一个场景，滑雪运动中涉及很多物理知识，请仿
照示例写出其中两个场景及对应的物理知识．
示例：向后撑雪杖人向前运动一一物体间力的作用是相互的
（1） ；
（2） ．
【解析】滑雪时可以从压强大小、光现象、能量转化、运动状态所改变等方面提出问题，解
释问题．例如：滑雪板做得长而宽在压カ一定时，增大受力面积可以减小压强；雪
地上的人影一一光沿直线传播；滑雪运动员自由下坡时速度不断增大一一重力势能
转化为动能；雪地上留下雪橇的划痕一一力可以使物体发生形变；滑雪运动员在滑
行过程中做曲线运动力可以改变物体的运动状态．
【答案】（1）滑雪板做得长而宽一一在压力一定时，增大受力面积可以减小压强
（2）雪地上的人影一一光沿直线传播
四、作图与实验探究题（本大题包括5小题，共25分）
21．（2分）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，
杠杆OB可绕O点转动，通过此装置把重物G拉起，请在图上画出动力臂和阻力 F的示
意图．
【解析】杠杆 OB受到绳子的拉力斜向上，从支点O向动力作用线作垂线段，即为动力臂
第11页（共19页）l ，重物对杠杆的拉力为阻力F ，方向竖直向下．
1 2
【答案】如图所示：
22．（5分）小华同学在做“探究平面镜成像特点”的实验时，将玻璃板竖直放在水平桌面
上，再取两段完全相同的蜡烛A和B，在玻璃板前放置点燃的蜡烛A，然后在玻璃板后
放置未点燃的蜡烛B，并移动蜡烛B直到和蜡烛A的像完全重合，如图所示．在此实验
中：
（1）在移动蜡烛B时，眼睛应在玻璃板放有蜡烛A的一侧，观察到蜡烛B与蜡烛A的像完
全重合，这说明了 ；
（2）在实验的过程中，小华仔细观察，发现蜡烛 A的像有重影，产生这一现象的原因是
；
（3）若蜡烛 A 远离玻璃板，则它的像的大小 （选填“变大”、“变小”或“不
变”）
（4）实验中当蜡烛 B和蜡烛A的像完全重合后，移去蜡烛 B，取一个光屏放在蜡烛 B所
在的位置，发现光屏上没有蜡烛 A 的像，这说明了平面镜所成的像是 （选填
“实”或“虚”）像。此时，小华将玻璃板移去，在玻璃板位置放置一个焦距为
10cm 的凸透镜，发现光屏上恰好呈现清晰的倒立、等大的蜡烛像，则蜡烛 A到凸透
镜位置的距离是 cm.
【解析】（1）完全相同的未点燃的蜡烛B与点燃的蜡烛A的像完全重合，这说明平面镜所
成的像与物体的大小相等；（2）玻璃板有一定的厚度，且有两个反射面，因为玻璃
板的两个表面同时发生反射，两个反射面各成一个像，所以成两个像，即重影；
（3）平面镜成像的特点是物像等大，将蜡烛远离玻璃板，像的大小不变；（4）因
为光屏只能接收实像，不能接收虚像，所以移去蜡烛B，并在其所在位置上放一光屏，
第12页（共19页）光屏不能接收到蜡烛A的像，从而说明平面镜成的像是虚像；将玻璃板移去，在玻
璃板位置放一焦距为10cm的凸透镜，此时物体成一个等大的实像，根据凸遗镜成像
的规律可知，此时的物距等于二倍焦距，即蜡烛A到凸透镜的距离u＝2f＝20cm．
【答案】（1）像与物体大小相等 （2）玻璃板太厚 〔璃板有厚度或玻璃板两个表面都成
像）（3）不变 （4）虚 20
23．（5分）利用如图所示装置，用酒精灯对盖有纸板（带有小孔）的烧杯加热，每隔一段
时间记录一次温度，进行“观察水的沸腾”实验．
（1）本实验装置的安装过程中，调整放置石棉网的铁圈位置和调整悬挂温度计的铁杆位置
都很重要，在组装该实验装置时，应先调整固定 （选填“铁圈”或“铁
杆”）的位置；
（2）为了顺利完成实验，除图中所示的器材之外，还需要补充的测量工具是 ；
（3）实验时，老师要求向烧杯中倒入热水而不是冷水，这样做的好处是 ；
（4）水沸腾时，大量气泡不断上升到水面破裂，其中气泡中的“气”指的是 （选
填“水蒸气”或“空气”），气泡在不断上升的过程中，气泡中的气体压强
（选填“变大”、“变小”或“不变”）．
【解析】（1）实验中需要用酒精灯的外焰加热，应从下向上固定实验器材的位置，所以应
先确定铁圆的高度；（2）在实验中需要测量记录时间，因此还需要补充秒表（或钟
表）；（3）水沸腾实验中，向烧杯中倒入热水而不用冷水，这种做法的好处是缩短
加热时间；（4）水沸腾时，产生大量的气泡，里面有大量的水蒸气，因此气泡中的
“气”是指水蒸气；沸躊时，气泡上升时，所处的位置变浅，故气泡内部的压强减
小．
【答案】（1）铁圈 （2）秒表（或钟表） （3）缩短加热时间 （4）水蒸气 变小
24．小宇用如图甲所示的装置“探究影响滑动摩擦力大小的因素”实验中，用弹簧测力计沿
水平方向拉动木块，使其做匀速直线运动，小华记录的部分实验数据如下表：
序号 本块放置情况 接触面情况 接触面所受压力F /N 弹簧测力计示数F /N
压 压
第13页（共19页）1 平放 木板 4 1.2
2 平放 木板 6 1.8
3 平放 木板 8 2.4
4 平放 棉布 6 2.4
5 平放 毛巾 6 2.8
（1）在实验操作中，用弹簧测力计沿平方向拉动木块，使其做匀速直线运动，这样做的目
的是 ；
（2）分析序号为1、2、3的三组实验数据可得：滑动摩擦力 f的大小与接触面所受压力F
压
大小的关系式是 ；
（3）通过分析序号为 的三组实验数据可得：滑动摩擦力大小与接触面的粗糙程
度有关；
（4）某次实验中拉动木块由静止到匀速直线运动的过程中，弹簧测力计对木块的拉力F随
时间t的变化图象如图乙所示，其中 0－3s木块处于静止状态，分析图象可知：要使木
块由静止开始运动，至少要用 N的水平拉力拉木块；如果实验时木块受的拉力是
1.8N，下列对木块所处状态的判断，正确的是 ；
A．始终静止 B．始终做匀速直线运动
C．静止或匀速直线运动 D．条件不足，无法判断
（5）实验过程中，弹簧测力计的示数不容易稳定，可能的原因是 ．
【解析】（1）用弹簧测力计沿水平方向拉动木块做匀速直线运动目的是根据二力平的原理，
使拉力和摩擦力成为一对平衡力；（2）通过分析实验1、2、3可知，在接触面的粗
糙程度和同时，滑动摩擦力f的大小与接触面所受压力F成正比，比值为0.3，用关
系式表达为：f＝0.3F ；要探究滑动摩擦力的大小与接触面的粗糙程度的关系，需要
压
保持压力不吏，因此应该分析序号 2、4、5；（4）分析图乙可知，要使木块由静止
开始运动，至少要用2.0N的力．当木块受到的拉力是 1.8时，木块可绝静止，也可
能匀速直线运动；（5）由于接触面的粗楚程度不均匀，影响摩擦力的大小，会造成
弹簧力计的示数不稳定当拉动木块时，速度是变化的，没有做匀速直线运动．
第14页（共19页）【答案】（1）使拉力和摩擦力成一对平衡力 （2）f＝0.3F （3）2、4、5
压
（4）2．0C （5）没有拉着物体做匀速直线运动（或接触面粗糙程度不均匀）
25．（7分）小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒
为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、
规格分别为“10Ω 1A”的滑动变阻器R 和“50Ω 0.5A”的滑动变阻器R 各一个，导线
1 2
若干．
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连援完整；
（2）为了顺利完成实验，小华应选用规格为 （选填“R ”或“R ”）的滑动变阻器；
1 2
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能
是 ；
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制
小灯泡U—I图象如图乙所示，小灯泡的额定功率为 W．分析乙中图象发现小灯泡
电阻是变化的，影响其变化的主要原因是 ；
（5）小华打算增加一个阻值为15Ω的定值电阻R ，只利用一只电表，通过操作图中单刀双
0
掷开关（单刀双掷开关分别接“a”、“b”各一次）测量小灯泡的额定电功率，图丙、
图丁是他设计的两种不同方案的电路图，则以下判断正确的是 ．
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
25．【解析】（1）测量小灯泡的电功率实验中，灯泡与滑动变阻器串联，电压表测量灯泡
的电压，应该并联在灯泡两端，电流表串联在电中，当灯泡正常发光时电路中电流
约为I＝ ＝ =0.25A，所以电流表要选用小量程；（2）灯泡正常发光时电路中
电流的为0.25A，根据串联电电流的特点，电路中电流处处相等，变阻器应分去的电
第15页（共19页）压U ＝6V－2.5V＝3.5V，变阻器的阻值至少为R ＝ = ＝14Ω＞10Ω，所
变 变
以应选择滑动变阻器的规格为“50Ω 0.5A”；（3）闭合开关后，移动滑动变阻器的
滑片，电流表有示数，说明电路为通路，发现小灯泡始终不发光，电压表无示数，
若电路只有一处故障，故障原因是灯泡短路了；（4）由图象可知，灯泡电压为2.5V
时的电流为0.25A，所以灯泡的额定功率P＝UI＝2.5V×0.25A＝0.625W；灯泡电阻是
变化的，原因是受温度的影响；（5）图中，无论开关接a还是接b都无法得知小灯
泡是否正常发光，此方案不能测定小灯泡的额定电功率；图丁中，R 、小灯泡、变
0
阻器三者串联，S接a时，电压表测定值电阻的电压，当开关接b时测量灯和定值电
阻的总电压，不能通过调节滑动变阻器使灯泡两端的电压为2.5V，所以此方案不能
测出小灯的额定电功率，故选B．
【答案】（1）如图所示
（2）R （3）小灯泡短路 （4）0.625 小灯泡的电阻受温度的影响 （5）B
2
五、计算题（本大题包括2小题，共20分，解答时应写出必要的文字说明、公
式和重要的演算步骤，只写出答案的不能得分，有数字计算的题，答案中必
须写出数位和单位）
26，（9分）某科技兴趣小组设计了一个简易保温箱，电路原理如图甲所示，虚线框内为加
热电路部分，闭合开关S，加热电路给保温箱加热，R 为定值电阻，R 为可变电阻（可
1 2
变电阻是阻值可以调整的电阻器，其阻值可在0和最大阻值之间调节）；L是电阻不计
的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，
电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从
第16页（共19页）而使箱内温度保持在一定范围内．已知，电源电压恒为24V，保温箱工作时加热电路的
最大功率为144W，最小功率为24W．
（1）求R的阻值；
（2）在某探究活动中，需要利用保温箱把3g干泥土从20℃加热到28℃．已知加热电路释
放的热量有20％被干泥土吸收，干泥土的比热容c＝0.84×103J/（kg・℃），求加热所需
要的最短时间；
（3）调节可变电阻R 为某一阻值，闭合开关一段时间后，观察发现加热电路工作 20s后温
2
度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程
序如图乙所示，在此工作程序下，5min内保箱消耗电能9600J，求可变电阻R 的阻值．
2
解：（1）根据图甲分析电路，当R 阻值为0时，电路功率最大为144W．
2
根据P= 可得，R = ＝ =4Ω；
1
（2）干泥土吸收的热量：
Q ＝cm△t＝0.84×10J/（kg・℃）×3kg×（28℃－20℃）＝2.016×104J
析
根据η＝ 可得，电路放出的电热：
Q＝ ＝ ＝1.008×105J
根据Q ＝Pt可得，加热所需最短时间：
放
t= = =700s
（3）根据图乙分析，可知5min内共加热10次，即t＇＝200s
第17页（共19页）根据P＝ 可得，电路功率P= = =48W
根据P＝ 可得，电路总电阻R= = =12Ω
可变电阻R 的阻值：R ＝R－R ＝12Ω－4Ω＝8Ω
2 2 1
27．（11分）如图所示，水平桌面上放置一圆柱形容器，其内底面积为 200cm2，容器侧面
靠近底部的位置有一个由阀门K控制的出水口，物体A是边长为10cm的正方体，用不
可伸长的轻质细线悬挂放入水中静止，此时有 的体积露出水面，细线受到的拉力为
12N，容器中水深为18cm．已知，细线能承受的最大拉力为15N，细线断裂后物体A下
落过程不翻转，物体A不吸水，g取10N/kg．
（1）求物体A的密度；
（2）打开阀门K，使水缓慢流出，问放出多少kg水时细线刚好断裂？
（3）细线断裂后立即关闭阀门K，关闭阀门K时水流损失不计，物体A下落到容器底部稳
定后，求水对容器底部的压强；
（4）从细线断裂到物体A下落到容器底部的过程中，求重力对物体A所做的功．
解：（1）F ＝ρ gV ＝1.0×10kg/m3×10N/kg× ×(0.1m)3=8N
浮 水 排
对物体受力分析得，物体A的重力G＝F＋F ＝12N＋8N=20N
浮
物体A的质量m= = =2kg
物体A的密度ρ ＝ = =2×103kg/m3
物
（2）细线刚好断裂时，根据物体受力分析得，F ＇＝G一F＇=20N-15N=5N
浮
第18页（共19页）物体原来浸入水中的深度h＝ ×0.1m=0.08m
物体现在浸入水中的深度h＇＝ = =0.05m
水下降的深度：△h＝h－h＇＝0.08m－0.05m＝0.03m
放出水的质量：
m =ρ （S －S ）△h＝1.0×103kg/m3×(200×10-4m2-0.01m2)×0.03m=0.3kg
放 水 容器 物
（3）细线断裂后，物体A下落到容器底部稳定后，液面上升的高度：
h´´= = =0.025m
物体A下落到容器底部稳定后水深：h =0.15m+0.025m=0.175m
水
水对容器底部的压强P＝ρ gh ＝1.0×103kg/m3×10N/kg×0.175m=1.75×103Pa
水 水
（4）物体A下落的高度h ＝0.18m－0.08m＝0.1m
物
重力对物体A做的功W＝Gh ＝20N×0.1m＝2J
物
第19页（共19页）
