电路故障练习题
一、选择题
1．（3分）图为测定某电阻阻值的电路图，如果某同学在操作中两电表的量程选择是正确的，但不慎将两电表的位置
对调了，则闭合电键K后（ ）
A．电流表、电压表均损坏 B．电流表损坏、电压表示数为零
C．电流表有示数，电压表示数为零 D．电流表示数为零，电压表有示数

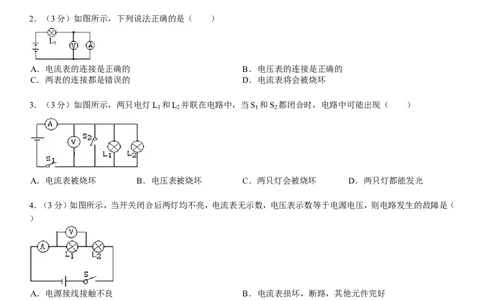

2．（3分）如图所示，下列说法正确的是（ ）
A．电流表的连接是正确的 B．电压表的连接是正确的
C．两表的连接都是错误的 D．电流表将会被烧坏
3．（3分）如图所示，两只电灯L 和L 并联在电路中，当S 和S 都闭合时，电路中可能出现（ ）
1 2 1 2
A．电流表被烧坏 B．电压表被烧坏 C．两只灯会被烧坏 D．两只灯都能发光
4．（3分）如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（
）
A．电源接线接触不良 B．电流表损坏，断路，其他元件完好
C．灯L 发生灯丝烧断 D．灯L 发生短路，其他元件完好
1 2
5．（3分）如图所示为某同学做实验时的错误电路图，当闭合开关后将（ ）
A．电压表指针有明显偏转 B．电压表一定烧坏
C．灯泡L的灯丝烧坏 D．电源损坏
6．（3分）如图所示的电路，开关s闭合时，发现L 、L 都不亮，用电压表逐段测量，结果是U =6V，U =0，U =0，
1 2 ad ab bc
U =6V，则该电路的故障可能是（ ）
cd
1A．开关S接触不良 B．灯L 断路 C．灯L 短路 D．灯L 的灯丝断了
1 2 2
7．（3分）如图所示的电路，开关S闭合时，发现L 、L 都不亮，用电压表逐段测量，结果是U =6V，U =6V，U =0，
1 2 ad ab bc
U =0，则该电路的故障可能是（ ）
cd
A．开关S接触不良 B．灯L 断路 C．灯L 短路 D．灯L 的灯丝断了
1 2 2

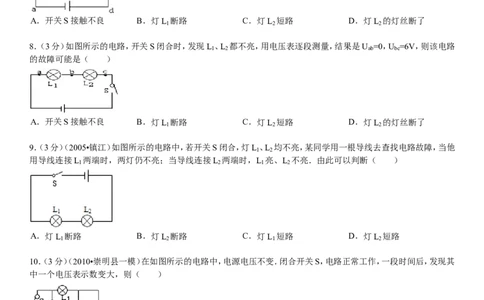

8．（3分）如图所示的电路，开关S闭合时，发现L 、L 都不亮，用电压表逐段测量，结果是U =0，U =6V，则该电路
1 2 ab bc
的故障可能是（ ）
A．开关S接触不良 B．灯L 断路 C．灯L 短路 D．灯L 的灯丝断了
1 2 2
9．（3分）（2005•镇江）如图所示的电路中，若开关S闭合，灯L 、L 均不亮，某同学用一根导线去查找电路故障，当他
1 2
用导线连接L 两端时，两灯仍不亮；当导线连接L 两端时，L 亮、L 不亮．由此可以判断（ ）
1 2 1 2
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
10．（3分）（2010•崇明县一模）在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间后，发现其
中一个电压表示数变大，则（ ）
A．灯L 可能变亮 B．灯L 亮度可能不变
1 1
C．灯L 可能断路 D．灯L 可能短路
2 2
11．（3分）（2007•厦门）在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不
动，而电压表指针有明显偏转，则该电路中的故障可能是（ ）
2A．电流表坏了 B．灯泡L 的灯丝断了
1
C．两个灯泡都断路 D．灯泡L 的灯丝断了
2

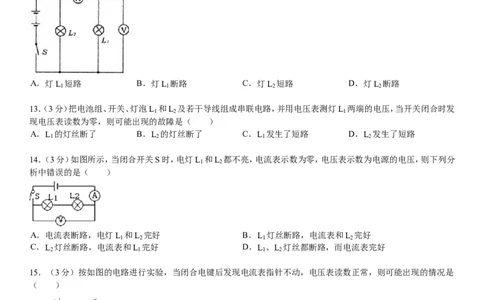

12．（3分）（2010•南京）如图，电路，电源电压不变，闭合开关S后，灯L、L ，都亮了．过一会儿，其中一盏灯突然灭了，
l 2
但电流表、电压表的读数都不变，发生这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 断路 C．灯L 短路 D．灯L 断路
1 1 2 2
13．（3分）把电池组、开关、灯泡L 和L 及若干导线组成串联电路，并用电压表测灯L 两端的电压，当开关闭合时发
1 2 1
现电压表读数为零，则可能出现的故障是（ ）
A．L 的灯丝断了 B．L 的灯丝断了 C．L 发生了短路 D．L 发生了短路
1 2 1 2
14．（3分）如图所示，当闭合开关S时，电灯L 和L 都不亮，电流表示数为零，电压表示数为电源的电压，则下列分
1 2
析中错误的是（ ）
A．电流表断路，电灯L 和L 完好 B．L 灯丝断路，电流表和L 完好
1 2 1 2
C．L 灯丝断路，电流表和L 完好 D．L 、L 灯丝都断路，而电流表完好
2 1 1 2
15．（3分）按如图的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是
（ ）
A．安培表坏了，电流无通路
B．电源的正、负极接反了
C．灯泡的灯丝断了，或连接电流表的两根接线碰线了
D．电流表的量程选得不合适
16．（3分）某同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有
可能是（ ）
3A．安培表已被烧坏，致使电路不通 B．安培表完好，但未与导线接牢
C．灯L的灯座接线处短路 D．安培表被短路
17．（3分）在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的
情况是（ ）
A．电流表中断路，L 和L 都完好 B．L 灯丝断路，电流表和L 都完好
1 2 1 2
C．L 灯丝断路，电流表和L 都完好 D．L 和L 灯丝都断路，而电流表完好
2 1 1 2

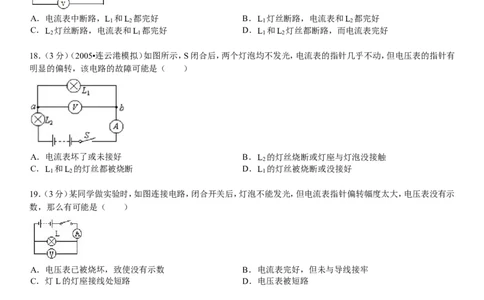

18．（3分）（2005•连云港模拟）如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有
明显的偏转，该电路的故障可能是（ ）
A．电流表坏了或未接好 B．L 的灯丝烧断或灯座与灯泡没接触
2
C．L 和L 的灯丝都被烧断 D．L 的灯丝被烧断或没接好
1 2 1
19．（3分）某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示
数，那么有可能是（ ）
A．电压表已被烧坏，致使没有示数 B．电流表完好，但未与导线接牢
C．灯L的灯座接线处短路 D．电压表被短路
4二、解答题
20．在如图所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的．在
不允许拆开电路的情况下，请你先后用一只电压表、一只电流表分别对故障进行判断，把方法和判断结果填入下表中：
工具 方法（接在何处、开关开闭情况）现象和结论
电流表
电压表
5电路故障练习题
参考答案与试题解析
一、选择题
1．（3分）图为测定某电阻阻值的电路图，如果某同学在操作中两电表的量程选择是正确的，但不慎将两电表的位置
对调了，则闭合电键K后（ ）
A．电流表、电压表均损坏 B．电流表损坏、电压表示数为零
C．电流表有示数，电压表示数为零 D．电流表示数为零，电压表有示数
考点： 电流表的使用；电压表的使用；欧姆定律的应用．
菁优网版权所有
专题： 动态预测题．
分析： 根据电压表的内阻很大和电流表的内阻很小分析．
解答： 解：当如图电压表与电流表的位置互换时，则电压表串联在电路中，能测量电源电压，故有示数，但电压表的
内阻很大，根据欧姆定律可知，此时电路中的电流会很小，所以电流表不会损坏，且示数几乎为零．
故选D．
点评： 本题考查了电压表和电流表的内阻特点对电路的影响．注意当电流表相当于导线，并联使用时会造成短路．
2．（3分）如图所示，下列说法正确的是（ ）
A．电流表的连接是正确的 B．电压表的连接是正确的
C．两表的连接都是错误的 D．电流表将会被烧坏
考点： 电流表的使用；电压表的使用．
菁优网版权所有
分析： 电流表测电路电流时应串联在电路中；电压表测电压时应并联在被测电路两端．
解答： 解：由图可知，电流表串联在电路中，可以测量电路的电流；
电压表与电流表并联，电压表被电流表短路，没有示数，不能测量电路的电压；
所以此题只有电流表连接正确；故选A．
点评： 此题主要考查电流表和电压表在电路中的连接方法，这是初中物理学习的重要内容，必须掌握．
3．（3分）如图所示，两只电灯L 和L 并联在电路中，当S 和S 都闭合时，电路中可能出现（ ）
1 2 1 2
A．电流表被烧坏 B．电压表被烧坏 C．两只灯会被烧坏 D．两只灯都能发光
考点： 电路的三种状态．
菁优网版权所有
专题： 应用题．
分析： （1）电源短路是指电源两极不经过用电器直接连通的电路，会烧坏电路原件；
（2）用电器短路是指用一根导线将某个用电器的两端连接起来，如果只是用电器短路而电源并没有短路，这
时不会烧坏电源，只是被短路的用电器中无电流通过．
解答： 解：由电路图可知，当S 和S 都闭合时，两灯泡和电压表被短路，两灯泡不能发光、电压表无示数，而此时会
1 2
造成电源断路，电路中的电流过大，烧坏电流表．
6故选A．
点评： 本题考查了电路的三种状态，关键是开关都闭合时电路的判断．
4．（3分）如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（
）
A．电源接线接触不良 B．电流表损坏，断路，其他元件完好
C．灯L 发生灯丝烧断 D．灯L 发生短路，其他元件完好
1 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 逆推法．
分析： 闭合开关灯泡不亮，原因有两个：断路或短路．两灯都不亮，不可能是一灯短路，故障只能是断路．
解答： 解：
A 如果电源接线接触不良，整个电路都是断路，电流表电压表都无示数．此选项不符合题意；
B 电流表损坏，整个电路都是断路，电流表电压表都无示数．此选项不符合题意；
C 灯L 发生灯丝烧断，电流表断路无示数，电压表相当于串联在电路中测量电源电压有示数．此选项符合题
1
意；
D 灯L 发生短路，L 发光，电流表有示数，电压表有示数但小于电源电压．此选项不符合题意．
2 1
故选C．
点评： 电路故障问题是中考物理考查的热点，也是难点，一般题目设计的都是一处故障，原因只有两个：短路或开
路．
5．（3分）如图所示为某同学做实验时的错误电路图，当闭合开关后将（ ）
A．电压表指针有明显偏转 B．电压表一定烧坏
C．灯泡L的灯丝烧坏 D．电源损坏
考点： 电压表的使用．
菁优网版权所有
专题： 实验题．
分析： 电压表电阻很大，若将电压表与灯泡串联，整个电路就相当于断路，电路中几乎没有电流，据此可对题中选项
做出判断．
解答： 解：
A、此时电压表示数约等于电源电压，故电压表有明显偏转，故A正确；
B、电压表所测电压等于电源电压，故B错误；
C、电压表相当于断路，故流过灯丝电流几乎为零，故C错误；
D、电路中电流几乎为零，电源不会烧坏，故D错误．
故选A．
点评： 本题考查了电压表的使用，正确认识电压表电阻很大，串联在电路中相当于断路是解题的关键．
6．（3分）如图所示的电路，开关s闭合时，发现L 、L 都不亮，用电压表逐段测量，结果是U =6V，U =0，U =0，
1 2 ad ab bc
U =6V，则该电路的故障可能是（ ）
cd
7A．开关S接触不良 B．灯L 断路 C．灯L 短路 D．灯L 的灯丝断了
1 2 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
分析： 利用电压表判断电路中的故障，依据在故障电路中电压表显示的现象来判断．
解答： 解：闭合开关后，L 、L 都不亮，电压表测断路两端时，为电源电压，测连通位置时，示数为零；
1 2
由题意可知，U =6V，U =0，U =0，U =6V，因为ad为电源两端，因此cd之间有断路，即灯L 处有断路．
ad ab bc cd 2
故选 D．
点评： 该题考查电压表检测电路故障的问题，如果是检测断路问题，测量时，电压表有示数的位置出现断路现象，电
源除外．
7．（3分）如图所示的电路，开关S闭合时，发现L 、L 都不亮，用电压表逐段测量，结果是U =6V，U =6V，U =0，
1 2 ad ab bc
U =0，则该电路的故障可能是（ ）
cd
A．开关S接触不良 B．灯L 断路 C．灯L 短路 D．灯L 的灯丝断了
1 2 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 应用题；图析法．
分析： 在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电
压表与电源不能相通．
解答： 解：闭合开关后，L 、L 都不亮，电压表测断路两端时，电压表示数为电源电压，测量通路位置时，电压表示数
1 2
为零；
由题意可知，U =6V，U =6V，U =0，U =0，因为ad为电源两端，因此ab之间有断路，即开关处有断路．
ad ab bc cd
故选A．
点评： 本题考查了用电压表检测电路的故障．当电压表并联在某处时若有示数，说明此处开路或它处短路，若无示
数，说明此处短路或它处开路．
8．（3分）如图所示的电路，开关S闭合时，发现L 、L 都不亮，用电压表逐段测量，结果是U =0，U =6V，则该电路
1 2 ab bc
的故障可能是（ ）
A．开关S接触不良 B．灯L 断路 C．灯L 短路 D．灯L 的灯丝断了
1 2 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 顺推法．
分析： 在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电
压表与电源不能相通．
解答： 解：开关S闭合时，L 、L 都不亮，由题意可知，U =6V，说明b与电源的正极之间、c与电源的负极之间是连
1 2 bc
通的；
U =0，说明a与电源的正极之间、b与电源的负极之间有断开的地方；
ab
综合分析可知，开路的位置在bc之间，即灯L 的灯丝可能断了．
2
故选D．
点评： 该题考查电压表检测电路故障的问题，如果是检测断路问题，测量时，电压表有示数的位置出现断路现象，电
源除外．
89．（3分）（2005•镇江）如图所示的电路中，若开关S闭合，灯L 、L 均不亮，某同学用一根导线去查找电路故障，当他
1 2
用导线连接L 两端时，两灯仍不亮；当导线连接L 两端时，L 亮、L 不亮．由此可以判断（ ）
1 2 1 2
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
考点： 电路的三种状态．
菁优网版权所有
分析： 由图可知两灯的连接方式，根据电路中接入导线后灯泡的亮暗可判断故障原因．
解答： 解：闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；用导线接L 两端时，两灯仍不亮说
1
明开关或灯L 可能存在断路；而用导线接L 两端时，L 不亮而L 亮说明电路导通，即L 及开关应是正常
2 2 2 1 1
的，同时也不可能为两灯同时短路，故只能为L 发生了断路；
2
故选B．
点评： 本题考查故障判断的一种方法，此方法对于断路故障有效，但不能判断短路故障．
10．（3分）（2010•崇明县一模）在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间后，发现其
中一个电压表示数变大，则（ ）
A．灯L 可能变亮 B．灯L 亮度可能不变
1 1
C．灯L 可能断路 D．灯L 可能短路
2 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 逆推法．
分析： 在电路中，灯泡L 和L 串联．已知电源电压不变，电压表V 测量电源电压，所以示数不变；因此只能是电压
1 2 1
表V 示数增大．
2
解答： 解：A、灯L 变亮，说明电路电阻减小，原因是灯L 短路，电压表V 示数会减小．此选项不符合题意；
1 2 2
B、灯L 亮度不变，则电路中的用电器没有变化，电流也不变，故电压表V 示数就应不变．此选项不符合题
1 2
意；
C 灯L 断路，电压表V 串联在电路中，示数增大为电源电压．此选项符合题意；
2 2
D 灯L 短路，相当于导线，电压表V 与导线并联示数减小为零．此选项不符合题意．
2 2
故选C．
点评： 用电压表判断电路故障时，如果有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联
的元件有断路，或与电压表并联的元件短路．
11．（3分）（2007•厦门）在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不
动，而电压表指针有明显偏转，则该电路中的故障可能是（ ）
A．电流表坏了 B．灯泡L 的灯丝断了
1
C．两个灯泡都断路 D．灯泡L 的灯丝断了
2
9考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 压轴题．
分析： 电压表有明显偏转，说明电压表两接线柱到电源两级之间电路连接完好，问题只能出现在灯L ，若L 短路，
2 2
电压表就没有示数，因此只能是灯L 断路．
2
解答： 解：若电流表坏了，断路时两表均没有示数，短路时电流表没有示数，两灯均亮，不符合题设，A错；
灯L 断路，两表均无示数，不符合题意，B、C错；
1
若灯L 断路，电压表串联接入，由于电压表电阻较大，电路中电流较小，电流表几乎为零，灯L 不亮，符合题
2 1
意．
故选D．
点评： 该题考查电路中典型故障，由于被测元件断路，使得电压表串联接入电路，由于电压表阻值较大，致使电路中
电流很小，灯泡不亮，做题时一定要理解这种典型故障．
12．（3分）（2010•南京）如图，电路，电源电压不变，闭合开关S后，灯L、L ，都亮了．过一会儿，其中一盏灯突然灭了，
l 2
但电流表、电压表的读数都不变，发生这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 断路 C．灯L 短路 D．灯L 断路
1 1 2 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 压轴题．
分析： 电流表测量L 的电流，电压表可测电源电压，若一灯灭了，而两个电表示数不变，则是L 断路了．
1 2
解答： 解：两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L 串联，测量L 的电流，若一灯灭
1 1
了，两表示数不变，说明电压表还能与电源相通，L 中还有电流，只有是L 不亮，它断路了．
1 2
故选D．
点评： 本题考查了电路故障的判断．在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电
源能相通，若无示数，说明电压表与电源不能相通．
13．（3分）把电池组、开关、灯泡L 和L 及若干导线组成串联电路，并用电压表测灯L 两端的电压，当开关闭合时发
1 2 1
现电压表读数为零，则可能出现的故障是（ ）
A．L 的灯丝断了 B．L 的灯丝断了 C．L 发生了短路 D．L 发生了短路
1 2 1 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 逆推法．
分析： 闭合开关，电压表无示数，原因有两个：与之串联的导体断路，与之并联的导体短路．
解答： 解：
A 如果灯泡L 的灯丝断了，电压表串联在电路中测量电源电压有示数．此选项不符合题意；
1
B 如果灯泡L 的灯丝断了，电压表处于断路状态无示数．此选项符合题意；
2
C 如果灯泡L 发生短路，电压表相当于与导线并联，导线电阻为零，所以电压表无示数．此选项符合题意；
1
D 如果灯泡L 发生短路，电压表测量电源电压有示数．此选项不符合题意．
2
故选B、C．
点评： 使用电压表判断电路故障的作法是：将电压表与导体并联，如果电压表有示数且较大，说明并联的导体断路
或其它串联元件都短路；如果无示数，说明其它导体断路或并联的导体短路．
14．（3分）如图所示，当闭合开关S时，电灯L 和L 都不亮，电流表示数为零，电压表示数为电源的电压，则下列分
1 2
析中错误的是（ ）
10A．电流表断路，电灯L 和L 完好 B．L 灯丝断路，电流表和L 完好
1 2 1 2
C．L 灯丝断路，电流表和L 完好 D．L 、L 灯丝都断路，而电流表完好
2 1 1 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 逆推法．
分析： 闭合开关，灯泡不亮，原因有二：断路或短路．灯泡都不亮，不可能是一灯短路，只能是断路．电压表有示数，
说明与电压表串联的部分是通路．
解答： 解：
A 如果电流表断路，整个电路断路，电压表无示数．此选项符合题意．
B 如果L 灯丝断路，L 、L 断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；
1 1 2
C 如果L 灯丝断路，L 、L 断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；
2 1 2
D 如果L 、L 都断路，L 、L 断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意．
1 2 1 2
故选A．
点评： 电路故障问题是电学考查的热点、难点，解决的一般方法是将各选项代入题目，根据出现的现象是否与题目
叙述的现象一致，最终确定正确答案．
15．（3分）按如图的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是
（ ）
A．安培表坏了，电流无通路
B．电源的正、负极接反了
C．灯泡的灯丝断了，或连接电流表的两根接线碰线了
D．电流表的量程选得不合适
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 逆推法．
分析： 闭合开关，电流表指针不动，说明与电流表串联的电路有断路或电流表发生短路．电压表读数正常，说明电压
表是通路．
解答： 解：
A、如果安培表坏了，电路为断路，电流表无示数；电压表也是断路状态无示数．此选项不符合题意；
B、如果电源的正、负极接反了，电流表、电压表指针都会倒转．此选项不符合题意；
C、如果灯泡灯丝断了，电流表处于断路状态无示数，电压表测量电源电压有示数；
如果连接电流表的两根接线碰线了，也就是电流表短路，此时电流表无示数，电压表测量电源电压有示数．此
选项符合题意；
D、如果电流表的量程不合适，电流表指针偏转角度不正常，但会发生偏转．此选项不符合题意．
故选C．
点评： 使用电压表判断电路故障的作法是：将电压表与导体并联，如果电压表有示数且较大，说明并联的导体断路
或其它串联元件都短路；如果无示数，说明其它导体断路或并联的导体短路．
16．（3分）某同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有
可能是（ ）
A．安培表已被烧坏，致使电路不通 B．安培表完好，但未与导线接牢
11C．灯L的灯座接线处短路 D．安培表被短路
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 图析法．
分析： （1）电压表有示数，说明电压表的两个接线柱和电源的两极连接的电路中无断路；
（2）电流表指针几乎不动，说明电路中电阻很大，可能是断路了．
解答： 解：A、灯泡正常发光，说明电路是连通的，故安培表没有被烧坏，故该选项不正确；
B、灯泡正常发光，说明电路是连通的，整个电路没有断路现象，不会出现导线没有接牢现象，故该选项不正
确；
C、灯L的灯座接线处短路，则灯泡不会发光，故该选项不正确；
D、灯泡正常发光，说明电路是连通的，但安培表指针不动，即电流表短路，故该选项正确．
故选D．
点评： 本题中解题的关键是抓住“灯泡正常发光、电压表有示数”作为突破点，说明电路是连通的．
17．（3分）在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的
情况是（ ）
A．电流表中断路，L 和L 都完好 B．L 灯丝断路，电流表和L 都完好
1 2 1 2
C．L 灯丝断路，电流表和L 都完好 D．L 和L 灯丝都断路，而电流表完好
2 1 1 2
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 逆推法．
分析： 闭合开关，灯泡不亮，原因有二：断路或短路．灯泡都不亮，不可能是一灯短路，只能是断路．电压表有示数，
说明与电压表串联的部分是通路．
解答： 解：
A、如果电流表断路，整个电路断路，电压表无示数．此选项符合题意．
B、如果L 灯丝断路，L 、L 断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；
1 1 2
C、如果L 灯丝断路，L 、L 断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；
2 1 2
D、如果L 、L 都断路，L 、L 断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意．
1 2 1 2
故选A．
点评： 电路故障问题的设计，不能有破坏作用﹣﹣两灯都短路烧坏电源，所以只能是一灯短路或断路．
18．（3分）（2005•连云港模拟）如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有
明显的偏转，该电路的故障可能是（ ）
A．电流表坏了或未接好 B．L 的灯丝烧断或灯座与灯泡没接触
2
C．L 和L 的灯丝都被烧断 D．L 的灯丝被烧断或没接好
1 2 1
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 推理法．
分析： S闭合后，两个灯不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明从a
点到电源正极、从b点到电源负极是通路，在a、b两点之间有开路．
解答： 解：A、电流表坏了或未接好，电压表无示数，不符合题意，故A错；
B、L 的灯丝烧断或灯座与灯泡没接触，电压表无示数，不符合题意，故B错；
2
C、L 和L 的灯丝都被烧断，电压表无示数，不符合题意，故C错；
1 2
12D、L 的灯丝被烧断或没接好，两个灯泡均不发光，电流表无示数；电压表通过灯L 、闭合的开关、电流表和
1 2
导线接在电源的两极上，电压表有示数，符合题意，故D正确．
故选D．
点评： 本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表
有示数，说明开路在电压表的两接线柱之间．
19．（3分）某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示
数，那么有可能是（ ）
A．电压表已被烧坏，致使没有示数 B．电流表完好，但未与导线接牢
C．灯L的灯座接线处短路 D．电压表被短路
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 顺推法．
分析： 闭合开关灯泡不亮，原因有二：断路或短路．电流表指针偏转角度较大，说明电路电阻较小．
解答： 解：
电路中，电流表示数较大不可能是断路，只能是短路，由于灯泡不亮，所以故障只能出现在与灯泡并联的部
分．
故选C、D．
点评： 使用电压表判断电路故障时，将电压表与用电器并联，如果电压表无示数，只能有两个可能：并联部分发生短
路，串联部分出现断路．
二、解答题
20．在如图所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的．在
不允许拆开电路的情况下，请你先后用一只电压表、一只电流表分别对故障进行判断，把方法和判断结果填入下表中：
工具 方法（接在何处、开关开闭情况）现象和结论
电流表
电压表
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 简答题．
分析： 使用电流表时，由于电流表的电阻很小，相当于所接的两点用导线连接，若有示数，说明原来这两点间开路．
使用电压表时，若有示数，说明所接两点分别能接到电源的两极上，原来这里是开路，若无示数，说明其它地
方开路．
在本题中，电流表应接在C、D两点，开关断开，有示数则灯泡短路，无示数则断路；电压表应接在A、B两点，
与灯泡并联，若示数为零，则灯泡短路，若示数较大，为电源电压，则灯泡断路．
解答： 解：
工具 方法（接在何处、开关开闭情况）现象和结论
电流 【C、D处，开关断开】 【有示数则灯泡短路，无示数则灯泡断路】
表
电压 【A、B处，开关闭合】 【无示数则灯泡短路，有示数，且示数较大等于电源电压，则灯泡断
表 路】
点评： 本题考查了用电流表和电压表检测电路的故障．
13
