P181～195 3.5.1 梁式桥施工 ★★★
桥梁上部结构悬臂施工
四、悬臂浇筑施工
【关键点：挂篮安装+后张法的应用】
1. 悬臂浇筑施工工艺流程
（1）连续刚构桥悬臂浇筑施工流程图：0号块支架搭设、预压→0号块混凝土浇筑→
0号块预应力钢束张拉→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张
拉→挂篮分离、前移就位→悬臂浇筑2号块（下一块段施工）→边跨合龙（边跨现浇混凝
1
www.haixue.com嗨学网 | 职业价值点亮者
土浇筑）→中跨合龙。

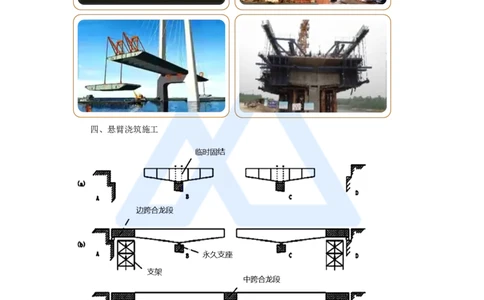

临时固结【除T形桥及连续刚构桥】
（2）连续梁桥悬臂浇筑施工流程图：0号块支架搭设、预压→0号块混凝土浇筑→0
块预应力钢束张拉→墩梁临时固结→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块
预应力钢束张拉→挂篮前移就位→悬臂浇筑2号块（下一块段施工）→边跨合龙（边跨现
浇混凝土浇筑）→解除临时固结→中跨合龙。
插入视频《10. 悬臂浇筑施工流程》

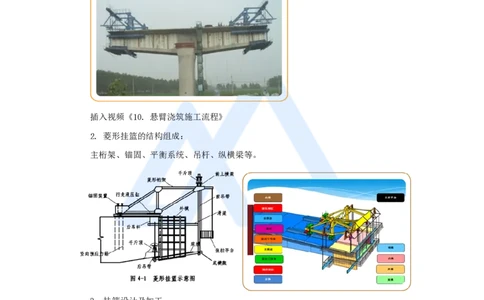

2. 菱形挂篮的结构组成：
主桁架、锚固、平衡系统、吊杆、纵横梁等。
3. 挂篮设计及加工
（1）强度、刚度、稳定性、行走、锚固方便可靠；
（2）挂篮与悬浇段混凝土的重量比不宜大于0.5；
（3）挂篮的最大变形（包括吊带变形的总和）应≤20mm；
（4）挂篮行走时的安全系数：≥2。
（7）挂篮试拼后，必须进行荷载试验。
试压方法：水箱加压法、试验台加压法、砂袋法。
2
www.haixue.com嗨学网 | 职业价值点亮者

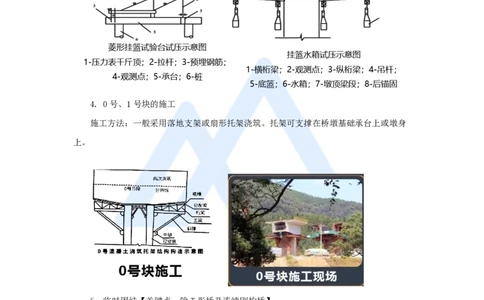

4. 0号、1号块的施工
施工方法：一般采用落地支架或扇形托架浇筑。托架可支撑在桥墩基础承台上或墩身
上。
5. 临时固结【关键点：除T形桥及连续刚构桥】
（1）对于连续箱梁，临时固结一般采用在支座两侧临时加预应力筋，梁和墩顶之间浇
筑临时混凝土垫块。
（2）刚性连接的T型刚构、连续刚构梁，因结构本身己具有一定的抗弯能力，在墩旁
架设临时托架等方法进行施工。
3
www.haixue.com嗨学网 | 职业价值点亮者
（5）悬臂浇筑施工应符合下列规定：
① 悬臂浇筑施工应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设
计规定值；设计未规定时，不宜超过梁段重的1/4。悬臂梁段应全断面一次浇筑完成，并
应从悬臂端开始，向已完成梁段推进分层浇筑。
② 悬臂浇筑的施工过程控制宜遵循变形和内力双控的原则，且宜以变形控制为主悬臂
浇筑施工时，立模高程的误差应不大于±5mm，立模轴线的偏位应不大于5mm。

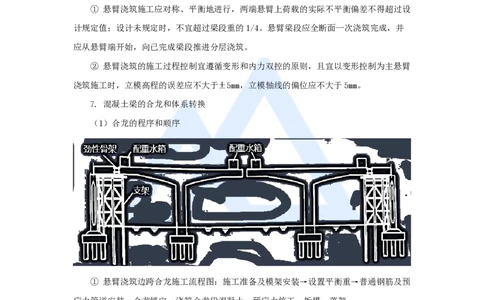

7. 混凝土梁的合龙和体系转换
（1）合龙的程序和顺序
① 悬臂浇筑边跨合龙施工流程图：施工准备及模架安装→设置平衡重→普通钢筋及预
应力管道安装→合龙锁定→浇筑合龙段混凝土→预应力施工→拆模、落架。
② 悬臂浇筑中跨合龙施工流程图：吊架及模板安装→设置平衡重→普通钢筋及预应力
管道安装→合龙锁定→解除连续梁墩顶临时固结，完成体系转换→浇筑合龙段混凝土→预
应力施工→拆除模板及吊架。
4
www.haixue.com嗨学网 | 职业价值点亮者
（4）合龙时，宜采取措施将合龙口两侧的悬臂端予以临时刚性连接，再浇筑合龙段混
凝土。合龙段的混凝土宜在一天中气温最低且稳定的时段内浇筑，浇筑后应及时覆盖洒水
养护。
（5）合龙段的混凝土宜在一天中气温最低且稳定的时段内浇筑，浇筑后应及时覆盖洒
水养护，养护时间宜不少于14d。
【例题】关于桥悬臂浇筑挂篮施工要求的说法，正确的是（ ）。
A. 挂篮与悬浇梁段混凝土的重量比宜不大于0.8
B. 挂篮的最大变形应不大于50mm
C. 挂篮在浇筑混凝土状态时的抗倾覆安全系数应不小于2
D. 挂篮行走时的抗倾覆安全系数应不小于1.5
【答案】C
【2021案例节选】某施工单位承建一跨堤桥梁工程，该桥为三跨预应力混凝土连续梁
桥，跨径为48m+80m+48m，上部结构为预应力混凝土箱梁，箱梁顶宽14.5m，底宽7.0m，
箱梁高度由6.0m渐变到2.5m。施工单位组建了项目经理部，施工过程中发生了如下事
件：
事件二：项目经理部经过分析比选，决定上部结构悬臂浇筑挂篮采用菱形挂篮，挂篮
如图3所示，强调挂篮与悬浇梁段混凝土的重量比不宜大于A，且挂篮的总重应控制在设
计规定的限重之内，并对挂篮中构件B、C、D的质量作了特别。
【问题】事件二中A值为多少？写出构件B、C、D的名称。
5
www.haixue.com嗨学网 | 职业价值点亮者
B
D D
C C
【答案】A值—0.5；
构件B—锚固钢筋（装置）；
构件C—后吊杆（带）；
构件D—前吊杆（带）。
五、悬臂拼装施工
2. 悬拼法施工方法
（1）长线法
优点：台座固定可靠，成桥后梁体线性较好；
缺点：① 占地较大；② 地基要求坚实；
③ 混凝土的浇筑和养护移动分散。
预制工序：预制台座建造→台座立面、平面线形调整→外模安装→刷隔离剂、堵缝→
安装底腹板普通钢筋及预应力管道→内模安装→安装普通钢筋及预应力管道→混凝土浇筑
及养护→拆除模板→台座立面、平面线形调整（预制下一节段）。
6
www.haixue.com嗨学网 | 职业价值点亮者
（2）短线法
优点：台座仅需3个梁段长，场地较小；
缺点：① 精度要求高。② 施工周期相对较长。
预制工序：台车及模板系统加工→端模、底模及外侧模安装→匹配梁段定位→钢筋骨
架吊装→内模就位→固定端模复测→混凝土浇筑及养护→拆除模板→匹配梁段转运存放→
新浇筑梁段移至匹配梁位置→匹配梁段定位（下一块段施工）。
插入视频《11. 悬臂拼装施工流程》
3. 梁段的拼接施工
（1）0号块：现浇（托架或膺架为支架）或预制施工。为了确保连续梁分段悬拼施工
的平衡和稳定，将构件支座临时固结。【关键点：除T形桥及连续刚构桥】
必要时在墩两侧加设临时支架以满足悬拼的施工需要。
（2）1号块：采用湿接缝连接；施工程序：吊机就位→提升、起吊1号梁段→安设铁
皮管→中线测量→丈量湿接缝的宽度→调整铁皮管→高程测量→检查中线→固定1号梁段
→安装湿接缝的模板→浇筑湿接缝混凝土→湿接缝养护、拆模→张拉预应力筋→下一梁段
7
www.haixue.com嗨学网 | 职业价值点亮者
拼装。
（3）其他梁段：采用胶接缝拼装（环氧树脂）
施工方法：
① 移动式导梁架桥机：架桥机安装及调试→运梁就位→架施工架桥机落钩起吊箱梁至
桥面→节段胶结层涂抹→临时预应力张拉→胶结层养护至固化→悬拼预应力钢束张拉→架
桥机解钩，前移至下一个节段施工。
② 悬拼吊机法施工。
③ 浮吊悬拼法施工。
4. 预制梁块悬臂拼装时应注意的要点
（11）悬臂拼装施工应符合下列规定：
② 起吊设备：强度、刚度和稳定性验算，其安全系数应不小于2.0；节段起吊安装
8
www.haixue.com嗨学网 | 职业价值点亮者
前，应对起吊设备进行全面安全技术检查，并应分别进行1.25倍设计荷载的静荷和1.1倍
设计荷载的动荷起吊试验。
⑤ 节段悬臂拼装时，桥墩两侧的节段应对称起吊，且应保持桥墩两侧平衡受力，最大
不平衡力应符合设计规定。
（12）接缝处理应符合下列规定：
① 采用胶接缝拼装的节段，涂胶前应就位试拼。胶粘剂进场后：力学性能及作业性能
的抽检。节段的匹配面应平整、干燥、干净。
② 胶粘剂宜采用机械拌合。胶粘剂应涂抹均匀，覆盖整个匹配面，涂抹厚度不宜超过
3mm。对胶接缝施加临时预应力进行挤压时，挤压力宜为0.2MPa，胶粘剂应在梁体的全断
面挤出，且胶接缝的挤压应在3h以内完成。当施工时间超过明露时间的70%时，在固化之
前应清除被挤出的胶结料。胶粘剂在涂抹和挤压时，应采取措施对预应力孔道的端口处进
行防护，防止胶粘剂进入孔道内。
（13）采用胶接缝的节段，在拼装工作结束并经检查应立即施加预应力对接缝进行挤
压；湿接缝块件应待混凝土强度达到设计强度等级的80%以上时，才能张拉预应力束。
5. 悬臂拼装合龙段施工
悬臂拼装合龙段工艺流程图：合龙段起吊就位→合龙段临时锁定→湿接缝预应力管道
连接→穿合龙预应力束→安装湿接缝模板→现浇湿接缝、养护、脱模→张拉预应力束→解
除临时锁定。
【例题】关于预制梁块悬臂拼装使用胶粘剂的说法，正确的是（ ）。
A. 采用人工拌合
B. 涂抹厚度不小于3mm
C. 涂抹覆盖不少于半个匹配面
D. 应在梁体的全断面挤出
【答案】D
【解析】胶粘剂宜采用机械拌合，且在使用过程中应连续搅拌并保持其均匀性，胶粘
剂应涂抹均匀，覆盖整个匹配面，涂抹厚度不宜超过3mm。对胶接缝施加临时预应力进行
挤压时，挤压力宜为0.2MPa，胶粘剂应在梁体的全断面挤出。
小结
