【巩固练习】
一、选择
1.（2012 衡阳）一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm处，则所成的像是（ ）
A．正立、缩小的虚像 B．倒立、放大的实像
C．倒立、缩小的实像 D．倒立、缩小的虚像
2. 凸透镜焦距为12cm，物体距透镜15cm和5cm时，两次所成像的情况是( )
A．都成放大的实像 B．前者成放大实像，后者成放大的虚像
C．以上答案都不对 D．前者成缩小的虚像，后者成放大的实像

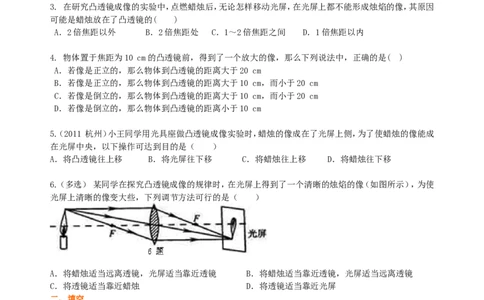

3. 在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成烛焰的像，其原因
可能是蜡烛放在了凸透镜的( )
A．2倍焦距以外 B．2倍焦距处 C．1～2倍焦距之间 D．1倍焦距以内
4. 物体置于焦距为10 cm的凸透镜前，得到了一个放大的像，那么下列说法中，正确的是( )
A．若像是正立的，那么物体到凸透镜的距离大于20 cm
B．若像是正立的，那么物体到凸透镜的距离大于10 cm，而小于20 cm
C．若像是倒立的，那么物体到凸透镜的距离大于10 cm，而小于20 cm
D．若像是倒立的，那么物体到凸透镜的距离小于10 cm
5.（2011 杭州）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成
在光屏中央，以下操作可达到目的是（ ）
A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移
6.（多选） 某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使
光屏上清晰的像变大些，下列调节方法可行的是（ ）
A．将蜡烛适当远离透镜，光屏适当靠近透镜 B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将透镜适当靠近蜡烛 D．将透镜适当靠近光屏
二、填空
7.当物距u与焦距f满足 时，物体经透镜能够成正立、放大的虚像。
8.在凸透镜成像中， 像是倒立的， 像是正立的。缩小的像肯定是 像。
9.在做“凸透镜成像”实验中，首先要在一条直线上依次放上蜡烛、 、 ，然后调节使它们的
中心位置大致在同一 。若凸透镜的焦距为10cm，当物体距透镜15cm时，可以成一个 、
的 像；当物体距透镜5cm时，可以成一个 、 的 像。
10.在探究凸透镜成像规律的试验中，当蜡烛放在某位置时，小雨看到距透镜10cm的光屏上出现一个缩
小的烛焰的像；现将蜡烛和光屏交换位置，烛焰在光屏上仍能清晰成像，这时光屏上烛焰的像是
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
（选填“放大”或“缩小”）的。
11.（2011 桂林）如图所示，是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸
透镜所成的像是 （选填“实”或“虚”）像，其成像的条件是 。
12.发光物体AB从距离凸透镜60cm的地方沿主光轴向透镜方向以v=5cm/s的速度开始作匀速直线运动。
已知凸透镜的焦距为10cm。当t=9s时物体AB能成 ，当t=11s时物体AB能成 。

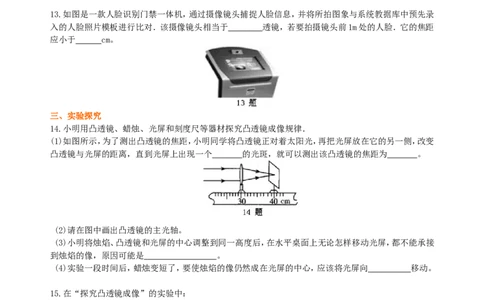

13.如图是一款人脸识别门禁一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统教据库中预先录
入的人脸照片模板进行比对．该摄像镜头相当于 透镜，若要拍摄镜头前1m处的人脸．它的焦距
应小于 cm。
三、实验探究
14.小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律．
(1)如图所示，为了测出凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变
凸透镜与光屏的距离，直到光屏上出现一个 的光斑，就可以测出该凸透镜的焦距为 。
(2)请在图中画出凸透镜的主光轴。
(3)小明将烛焰、凸透镜和光屏的中心调整到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接
到烛焰的像，原因可能是 。
(4)实验一段时间后，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，应该将光屏向 移动。
15.在“探究凸透镜成像”的实验中：
(1)王轩同学按计划将蜡烛依次置于下图中的a、b、c、d、e五点进行探究。在蜡烛置于 点时，在光
屏上能得到清晰放大的像， 就是利用这一成像特点制成的；
(2)为满足教学需要，张老师自制了一个“平行光源”，如下图所示，在一个用开有细缝的纸罩扎住的圆
筒里安有凸透镜和可前后移动的灯泡，调节灯泡，当灯泡的灯丝处在凸透镜的 的位置时，从细缝中
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
射出的光才会是平行光。
【答案与解析】
一、选择
1.【答案】B
【解析】凸透镜的焦距是8cm，把点燃的蜡烛放在距凸透镜12cm处，则2f＞U＞f，成倒立、放大的实像。
故选B。
2.【答案】B
【解析】当物距等于15cm时，物体在1倍焦距和2倍焦距之间，成倒立、放大的虚像；当物距等于5cm时，
物体小于1倍焦距，成正立、放大的虚像。

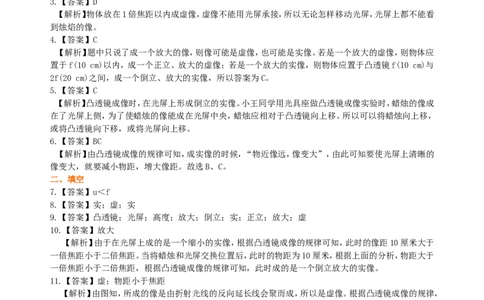

3.【答案】D
【解析】物体放在1倍焦距以内成虚像，虚像不能用光屏承接，所以无论怎样移动光屏，光屏上都不能看
到烛焰的像。
4.【答案】C
【解析】题中只说了成一个放大的像，则像可能是虚像，也可能是实像。若是一个放大的虚像，则物体应
置于f(10 cm)以内，成一个正立、放大的虚像；若是一个放大的实像，则物体应置于凸透镜f(10 cm)与
2f(20 cm)之间，成一个倒立、放大的实像，所以答案为C。
5.【答案】C
【解析】凸透镜成像时，在光屏上形成倒立的实像。小王同学用光具座做凸透镜成像实验时，蜡烛的像成
在了光屏上侧，为了使蜡烛的像能成在光屏中央，蜡烛应相对于凸透镜向上移。所以可以将蜡烛向上移，
或将凸透镜向下移，或将光屏向上移。
6.【答案】BC
【解析】由凸透镜成像的规律可知，成实像的时候，“物近像远，像变大”，由此可知要使光屏上清晰的
像变大，就要减小物距，增大像距。故选B、C。
二、填空
7.【答案】u＜f
8.【答案】实；虚；实
9.【答案】凸透镜；光屏；高度；放大；倒立；实；正立；放大；虚
10.【答案】放大
【解析】由于在光屏上成的是一个缩小的实像，根据凸透镜成像的规律可知，此时的像距10厘米大于
一倍焦距小于二倍焦距。当将蜡烛和光屏交换位置后，此时的物距为10厘米，根据上面的分析，物距大于
一倍焦距小于二倍焦距，根据凸透镜成像的规律可知，此时成的是一个倒立放大的实像。
11.【答案】虚；物距小于焦距
【解析】由图知，所成的像是由折射光线的反向延长线会聚而成，所以是虚像。根据凸透镜成像的规律，
当物距小于焦距时，成正立、放大的虚像。
12.【答案】倒立、放大的实像；正立、放大的虚像．
【解析】当t=9s时，物体距透镜的距离是：u=60cm-vt=60cm-5cm/s×9s=15cm。f=10cm，2f=20cm，所以
1 1
物体处于 f和2f之间，此时成倒立、放大的实像。当 t=11s时，物体距透镜的距离为：u=60cm-
2
vt=60cm-5cm/s×11s=5cm＜f，所以此时成正立、放大的虚像。
2
13.【答案】凸；50
【解析】摄像机镜头应用的是凸透镜成像时：u＞2f，成倒立缩小的实像，所以 1m＞2f，得f＜
0.5m=50cm。
三、实验探究
14.【答案】(1)最小(最亮、最清晰)；10
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
(2)凸透镜的主光轴如图所示：
(3)蜡烛在凸透镜的一倍焦距以内(或焦点上)
(4)上
【解析】凸透镜将平行的太阳光会聚在焦点上，焦点到凸透镜的距离为焦距，所以太阳光会聚在光屏上的
点最小、最亮时，该点的位置为焦点，通过图示可知，焦距为10 cm；主光轴为过凸透镜光心和焦点的直线；
光屏上所承接的像均为实像，而如果烛焰放置在1倍焦距以内或焦点的位置上，由于所成的像是虚像或
不成像，则不管如何移动光屏，都不能接收到像；蜡烛变短后，烛焰的中心降低，为使烛焰、凸透镜及光屏
中心在一条直线上，则应将光屏向上调节。
15.【答案】(1)c； 幻灯机(投影仪、放映机) (2)焦点
【解析】根据凸透镜成像的规律可知，当蜡烛放在凸透镜f与2f之间时，在光屏上成一个倒立、放大的
实像，投影仪、幻灯机、放映机等就是利用这一原理工作的；经过凸透镜焦点的光线经凸透镜折射后，均平
行于主光轴射出，故应将灯泡的灯丝放置于凸透镜的焦点上。
