让更多的孩子得到更好的教育
【巩固练习】
一、选择
1. 在图的照相机、反光镜、放大镜、投影仪四个光学仪器中，与其它三个成像原理不同的是（ ）
2. 将一滴水滴在平放着的塑料贺卡的字上，人看到水滴下面的字是( )
A．等大的像 B．倒立的像 C．缩小的像 D．放大的像
3. 放电影时镜头相当于( )
A．凸镜 B．凸透镜 C．凹透镜 D．凹镜

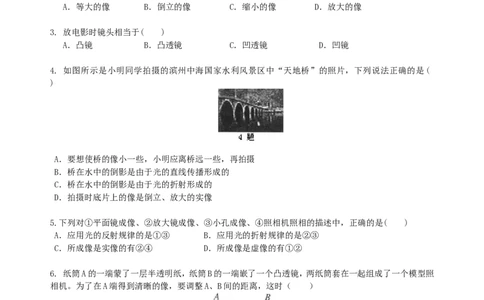

4. 如图所示是小明同学拍摄的滨州中海国家水利风景区中“天地桥”的照片，下列说法正确的是(
)
A．要想使桥的像小一些，小明应离桥远一些，再拍摄
B．桥在水中的倒影是由于光的直线传播形成的
C．桥在水中的倒影是由于光的折射形成的
D．拍摄时底片上的像是倒立、放大的实像
5.下列对①平面镜成像、②放大镜成像、③小孔成像、④照相机照相的描述中，正确的是( )
A．应用光的反射规律的是①③ B．应用光的折射规律的是②③
C．所成像是实像的有②④ D．所成像是虚像的有①②
6. 纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照
相机。为了在A端得到清晰的像，要调整A、B间的距离，这时（ ）
A.眼睛应对着B端向筒内观察，看看像是否清楚
B.如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A与人间的距离
C.应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
D.应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
二、填空
7. 投影仪上有一个相当于 的镜头。投影片上的图案通过这个镜头形成一个的 、 、
像。投影仪上有一个平面镜对光线起 作用，从而改变光线方向。
8. 在圆形鱼缸中喂养的鱼，看起来比真实的鱼要 ，由于圆形鱼缸相当于一个 ，看到的鱼
是 、 、 像。
9. 透镜在生活中应用广泛，如投影仪的镜头，放大镜都用到了________透镜(填“凸”或“凹”)。不同
的是投影仪成的是________像，放大镜成的是________像(均填“虚”或“实”)。

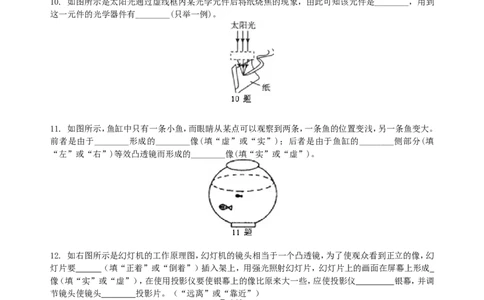

10. 如图所示是太阳光通过虚线框内某光学元件后将纸烧焦的现象，由此可知该元件是________，用到
这一元件的光学器件有________(只举一例)。
11. 如图所示，鱼缸中只有一条小鱼，而眼睛从某点可以观察到两条，一条鱼的位置变浅，另一条鱼变大。
前者是由于________形成的________像(填“虚”或“实”)；后者是由于鱼缸的________侧部分(填
“左”或“右”)等效凸透镜而形成的________像(填“实”或“虚”)。
12. 如右图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个凸透镜，为了使观众看到正立的像，幻
灯片要 （填“正着”或“倒着”）插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成
像（填“实”或“虚”），在使用投影仪要使银幕上的像比原来大一些，应使投影仪 银幕，并调
节镜头使镜头 投影片。（“远离”或“靠近”）
13. 如图所示是透过装满水的玻璃瓶看纸上字的情景，看到的“原”字是正立、放大的________(填
“实”或“虚”)像，这个玻璃瓶相当于________镜。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
三、作图
14.（2012泰安）如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜
的焦点，请画出这两条光线透过凸透镜后的折射光线。

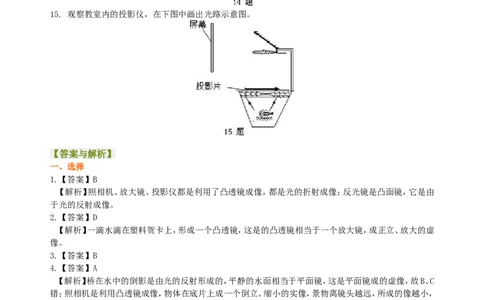

15. 观察教室内的投影仪，在下图中画出光路示意图。
【答案与解析】
一、选择
1.【答案】B
【解析】照相机、放大镜、投影仪都是利用了凸透镜成像，都是光的折射成像；反光镜是凸面镜，它是由
于光的反射成像。
2.【答案】D
【解析】一滴水滴在塑料贺卡上，形成一个凸透镜，这是的凸透镜相当于一个放大镜，成正立、放大的虚
像。
3.【答案】B
4.【答案】A
【解析】桥在水中的倒影是由光的反射形成的，平静的水面相当于平面镜，这是平面镜成的虚像，故B、C
错；照相机是利用凸透镜成像，物体在底片上成一个倒立、缩小的实像，景物离镜头越远，所成的像越小，
故A对，D错。
5.【答案】D
【解析】平面镜成像是由于光的反射形成的，它成的是虚像；放大镜为凸透镜，它是利用光的折射原理成
像，用放大镜观察物体时成的是虚像；小孔成像是由于光的直线传播，它成的是倒立的实像；照相机的镜
头为凸透镜，拍照时成的是实像。
6.【答案】D
【解析】模型照相机中B处为凸透镜,A处的半透明纸就相当于真实照相机的底片，在半透明纸上所看到
的就是凸透镜前方的景物通过凸透镜所生成的像。显然应该对着A端向筒内观察；在实际照相中，要拍远
处的物体时，镜头缩回去一些，因此为使远处物体的像能清楚地成在透明纸上，显然应将透明纸向透镜靠
拢一些，相当于缩小镜头与底片的距离，因此选项B错误。为使半透明纸上得到的像更亮一些，要成像的
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
物体就应该在明亮的地方，所以应该把模型照相机的B朝着室外面而不是朝着较暗的室内。
二、填空
7.【答案】凸透镜；倒立、放大、实；反射
8.【答案】大；凸透镜；正立；放大；虚
9.【答案】凸；实；虚
【解析】当物体到凸透镜的距离(物距)大于1倍焦距且小于2倍焦距时，凸透镜成倒立、放大的实像，这
是投影仪的原理；当物体到凸透镜的距离(物距)小于1倍焦距时，凸透镜成正立、放大的虚像，这是放大
镜的原理。
10.【答案】凸透镜；照相机(幻灯机或放大镜等)
【解析】通过图示可知此元件能够让光透过，且将平行光会聚于一点，故此元件为凸透镜，其应用有放
大镜、照相机、幻灯机、投影仪等。
11.【答案】光的折射；虚；右；虚
【解析】由于鱼反射到水面的光线经折射后进入空气到达人眼，而人眼看物体认为光是沿直线传播的，
人眼就在鱼缸的上方看到变浅了的鱼的虚像：由图可知，由于鱼缸和水组成一个凸透镜，对于鱼来讲右侧
的鱼缸和水相当于一个放大镜，人看到的是放大的虚像。
12.【答案】倒着；实；远离；靠近．
【解析】幻灯机的镜头是一个凸透镜，成的是一个倒立放大的实像。所以为了使观众看到正立的像，幻
灯片要倒着放。使用投影仪要使银幕上的像比原来大一些，应使投影仪远离银幕，并调节镜头使镜头靠近
投影片，这样屏幕上才能呈现清晰的像。
13.【答案】虚；放大
【解析】装满水的瓶子可看成是一个凸透镜，用它来看报纸上的字，看到的是放大的、正立的虚像，这
就是放大镜的原理。
三、作图

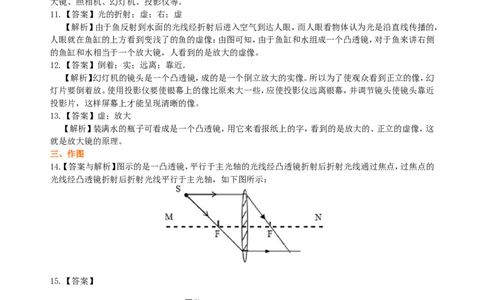

14.【答案与解析】图示的是一凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的
光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
15.【答案】
