让更多的孩子得到更好的教育
【巩固练习】
一、选择
1. 在图的照相机、反光镜、放大镜、投影仪四个光学仪器中，与其它三个成像原理不同的是（ ）
2.（2014•察右后旗校级模拟）下列关于实像和虚像说法不正确的是（ ）
A．放大镜观察到的是虚像
B．照相机成的是实像
C．望远镜观察到的是虚像
D．显微镜观察到的是实像
3. 放电影时镜头相当于( )
A．凸镜 B．凸透镜 C．凹透镜 D．凹镜

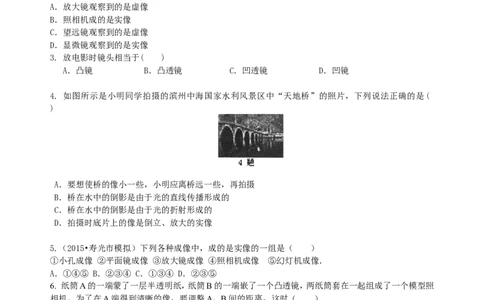

4. 如图所示是小明同学拍摄的滨州中海国家水利风景区中“天地桥”的照片，下列说法正确的是(
)
A．要想使桥的像小一些，小明应离桥远一些，再拍摄
B．桥在水中的倒影是由于光的直线传播形成的
C．桥在水中的倒影是由于光的折射形成的
D．拍摄时底片上的像是倒立、放大的实像
5.（2015•寿光市模拟）下列各种成像中，成的是实像的一组是（ ）
①小孔成像 ②平面镜成像 ③放大镜成像 ④照相机成像 ⑤幻灯机成像．
A．①④⑤ B．②③④ C．①③④ D．②③⑤
6. 纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照
相机。为了在A端得到清晰的像，要调整A、B间的距离，这时（ ）
A.眼睛应对着B端向筒内观察，看看像是否清楚
B.如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A与人间的距离
C.应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
D.应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
二、填空
7.（2014•绥滨县校级模拟）现代城市很多路口安装的监控摄像头，摄像头的镜头相当于一个 ，
由图可以看出监控摄像头两侧安装了照明灯，它是为了照亮 （填“摄像头”或“汽车”）。
8. 在圆形鱼缸中喂养的鱼，看起来比真实的鱼要 ，由于圆形鱼缸相当于一个 ，看到的鱼
是 、 、 像。
9. 透镜在生活中应用广泛，如投影仪的镜头，放大镜都用到了________透镜(填“凸”或“凹”)。不同
的是投影仪成的是________像，放大镜成的是________像(均填“虚”或“实”)。

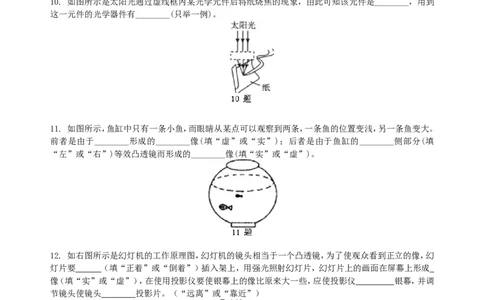

10. 如图所示是太阳光通过虚线框内某光学元件后将纸烧焦的现象，由此可知该元件是________，用到
这一元件的光学器件有________(只举一例)。
11. 如图所示，鱼缸中只有一条小鱼，而眼睛从某点可以观察到两条，一条鱼的位置变浅，另一条鱼变大。
前者是由于________形成的________像(填“虚”或“实”)；后者是由于鱼缸的________侧部分(填
“左”或“右”)等效凸透镜而形成的________像(填“实”或“虚”)。
12. 如右图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个凸透镜，为了使观众看到正立的像，幻
灯片要 （填“正着”或“倒着”）插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成
像（填“实”或“虚”），在使用投影仪要使银幕上的像比原来大一些，应使投影仪 银幕，并调
节镜头使镜头 投影片。（“远离”或“靠近”）
13. 如图所示是透过装满水的玻璃瓶看纸上字的情景，看到的“原”字是正立、放大的________(填
“实”或“虚”)像，这个玻璃瓶相当于________镜。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
三、作图
14.如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画
出这两条光线透过凸透镜后的折射光线。

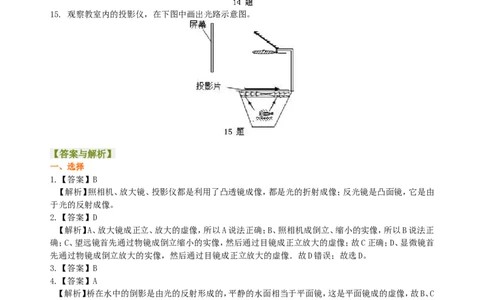

15. 观察教室内的投影仪，在下图中画出光路示意图。
【答案与解析】
一、选择
1.【答案】B
【解析】照相机、放大镜、投影仪都是利用了凸透镜成像，都是光的折射成像；反光镜是凸面镜，它是由
于光的反射成像。
2.【答案】D
【解析】A、放大镜成正立、放大的虚像，所以A说法正确；B、照相机成倒立、缩小的实像，所以B说法正
确；C、望远镜首先通过物镜成倒立缩小的实像，然后通过目镜成正立放大的虚像；故C正确；D、显微镜首
先通过物镜成倒立放大的实像，然后通过目镜成正立放大的虚像．故D错误；故选D。
3.【答案】B
4.【答案】A
【解析】桥在水中的倒影是由光的反射形成的，平静的水面相当于平面镜，这是平面镜成的虚像，故B、C
错；照相机是利用凸透镜成像，物体在底片上成一个倒立、缩小的实像，景物离镜头越远，所成的像越小，
故A对，D错。
5.【答案】A
【解析】①小孔成像是光沿直线传播形成的实像；②平面镜成像是正立等大的虚像；③放大镜成像是正
立、放大的虚像，④照相机成像是倒立、缩小的实像；⑤幻灯机成像是成倒立、放大的实像；综上分析，成
的是实像的一组是①④⑤。故选A。
6.【答案】D
【解析】模型照相机中B处为凸透镜,A处的半透明纸就相当于真实照相机的底片，在半透明纸上所看到
的就是凸透镜前方的景物通过凸透镜所生成的像。显然应该对着A端向筒内观察；在实际照相中，要拍远
处的物体时，镜头缩回去一些，因此为使远处物体的像能清楚地成在透明纸上，显然应将透明纸向透镜靠
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
拢一些，相当于缩小镜头与底片的距离，因此选项B错误。为使半透明纸上得到的像更亮一些，要成像的
物体就应该在明亮的地方，所以应该把模型照相机的B朝着室外面而不是朝着较暗的室内。
二、填空
7.【答案】照相机；汽车
【解析】摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u＞2f，成倒立缩小的实像；
监控摄像头两侧安装了照明灯，它是为了检测汽车的运动情况，看汽车是否违规等，因此照明灯是为了
照亮汽车的；故答案为：照相机；汽车。
8.【答案】大；凸透镜；正立；放大；虚
9.【答案】凸；实；虚
【解析】当物体到凸透镜的距离(物距)大于1倍焦距且小于2倍焦距时，凸透镜成倒立、放大的实像，这
是投影仪的原理；当物体到凸透镜的距离(物距)小于1倍焦距时，凸透镜成正立、放大的虚像，这是放大
镜的原理。
10.【答案】凸透镜；照相机(幻灯机或放大镜等)
【解析】通过图示可知此元件能够让光透过，且将平行光会聚于一点，故此元件为凸透镜，其应用有放
大镜、照相机、幻灯机、投影仪等。
11.【答案】光的折射；虚；右；虚
【解析】由于鱼反射到水面的光线经折射后进入空气到达人眼，而人眼看物体认为光是沿直线传播的，
人眼就在鱼缸的上方看到变浅了的鱼的虚像：由图可知，由于鱼缸和水组成一个凸透镜，对于鱼来讲右侧
的鱼缸和水相当于一个放大镜，人看到的是放大的虚像。
12.【答案】倒着；实；远离；靠近．
【解析】幻灯机的镜头是一个凸透镜，成的是一个倒立放大的实像。所以为了使观众看到正立的像，幻
灯片要倒着放。使用投影仪要使银幕上的像比原来大一些，应使投影仪远离银幕，并调节镜头使镜头靠近
投影片，这样屏幕上才能呈现清晰的像。
13.【答案】虚；放大
【解析】装满水的瓶子可看成是一个凸透镜，用它来看报纸上的字，看到的是放大的、正立的虚像，这
就是放大镜的原理。
三、作图

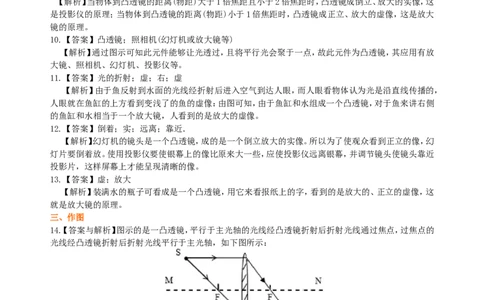

14.【答案与解析】图示的是一凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的
光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
15.【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
