2020 年初中毕业班质量检测
物理试题
一、单项选择题
1.2020年4月24日，国家航天局公布：首次火星探测任务被命名为“天问一号”。火星探测器与地球的通
讯是利用（ ）
A. 超声波 B. 次声波 C. 电磁波 D. 光纤
【答案】C

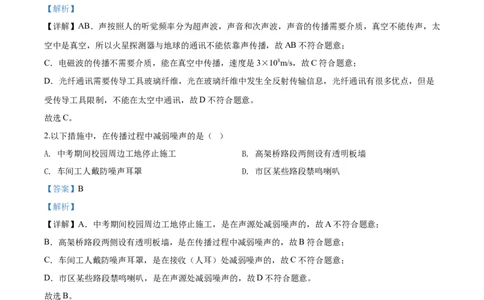

【解析】
【详解】AB．声按照人的听觉频率分为超声波，声音和次声波，声音的传播需要介质，真空不能传声，太
空中是真空，所以火星探测器与地球的通讯不能依靠声传播，故AB不符合题意；
C．电磁波的传播不需要介质，能在真空中传播，速度是3×108m/s，故C符合题意；
D．光纤通讯需要传导工具玻璃纤维，光在玻璃纤维中发生全反射传输信息，光纤通讯有很多优点，但是
受传导工具限制，不能在太空中通讯，故D不符合题意。
故选C。
2.以下措施中，在传播过程中减弱噪声的是（ ）
A. 中考期间校园周边工地停止施工 B. 高架桥路段两侧设有透明板墙
C. 车间工人戴防噪声耳罩 D. 市区某些路段禁鸣喇叭
【答案】B
【解析】
【详解】A．中考期间校园周边工地停止施工，是在声源处减弱噪声的，故A不符合题意；
B．高架桥路段两侧设有透明板墙，是在传播过程中减弱噪声的，故B符合题意；
C．车间工人戴防噪声耳罩，是在接收（人耳）处减弱噪声的，故C不符合题意；
D．市区某些路段禁鸣喇叭，是在声源处减弱噪声的，故D不符合题意。
故选B。
3.“白日不到处”是清代诗人袁枚所作《苔》中的诗句，“白日”照射不到的主要原因是（ ）
A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散
【答案】A
【解析】
【详解】“白日”照射不到的主要原因是光沿直线传播。
故选A。
4.我国年仅22岁的优秀青年科学家曹原研究发现：当两层平行石墨烯堆成约1.1°的“魔角”时，石墨烯的电阻突然变为0。此现象中的石墨烯是（ ）
A. 超导体材料 B. 半导体材料 C. 金属材料 D. 绝缘体材料
【答案】A
【解析】
【详解】由题意知，当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻
突然变为0，这种现象叫做超导现象，故BCD不符合题意，A符合题意。
故选A。

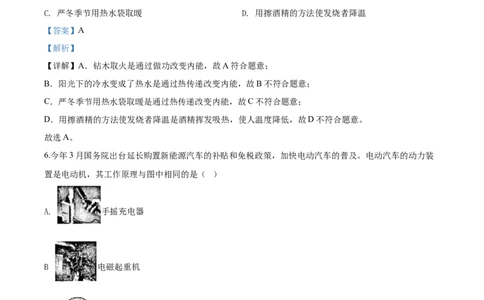

5.下列现象属于做功改变内能的是（ ）
A. 钻木取火 B. 阳光下的冷水变成了热水
C. 严冬季节用热水袋取暖 D. 用擦酒精的方法使发烧者降温
【答案】A
【解析】
【详解】A．钻木取火是通过做功改变内能，故A符合题意；
B．阳光下的冷水变成了热水是通过热传递改变内能，故B不符合题意；
C．严冬季节用热水袋取暖是通过热传递改变内能，故C不符合题意；
D．用擦酒精的方法使发烧者降温是酒精挥发吸热，使人温度降低，故D不符合题意。
故选A。
6.今年3月国务院出台延长购置新能源汽车的补贴和免税政策，加快电动汽车的普及。电动汽车的动力装
置是电动机，其工作原理与图中相同的是（ ）
A. 手摇充电器
.
B 电磁起重机
C. 小风扇
D. 电蒸锅
【答案】C【解析】
【详解】A．手摇充电器是利用电磁感应原理制作的，故A不符合题意；
B．电磁起重机是利用了电磁铁的工作于原理，故B不符合题意；
C．电风扇是利用了电动机，将电能转化为机械能，故C符合题意；
D．电蒸锅是利用了电流的热效应来工作的，故D不符合题意。
故选C。

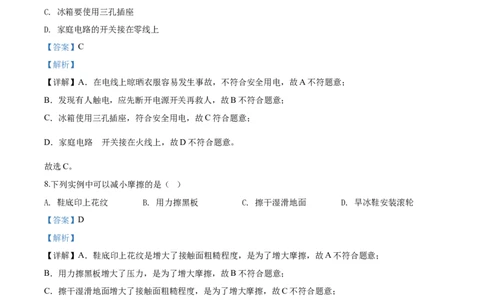

7.下列情形符合安全用电的是（ ）
A. 在电线上晾晒衣服
B. 发现有人触电，应先救人再断开电源开关
C. 冰箱要使用三孔插座
D. 家庭电路的开关接在零线上
【答案】C
【解析】
【详解】A．在电线上晾晒衣服容易发生事故，不符合安全用电，故A不符题意；
B．发现有人触电，应先断开电源开关再救人，故B不符合题意；
C．冰箱使用三孔插座，符合安全用电，故C符合题意；
的
D．家庭电路 开关接在火线上，故D不符合题意。
故选C。
8.下列实例中可以减小摩擦的是（ ）
A. 鞋底印上花纹 B. 用力擦黑板 C. 擦干湿滑地面 D. 旱冰鞋安装滚轮
【答案】D
【解析】
【详解】A．鞋底印上花纹是增大了接触面粗糙程度，是为了增大摩擦，故A不符合题意；
B．用力擦黑板增大了压力，是为了增大摩擦，故B不符合题意；
C．擦干湿滑地面增大了接触面粗糙程度，是为了增大摩擦，故C不符合题意；
D．相同条件下滚动摩擦比滑动摩擦小，旱冰鞋安装滚轮是为了减小摩擦，故D符合题意。
故选D。
9.动车站台地面上标有安全线。为了避鱼乘突被“吸”向动车的事故发生，要求乘名必须站在安全线之外
候车。这是因为列车进站时车体附近（ ）
A. 空气流速小，压强大 B. 空气流速大，压强大
C. 空气流速大，压强小 D. 空气流速小，压强小
【答案】C【解析】
【详解】流体压强与流速的关系，流速大压强小，列车行驶速度快，带动空气流动速度快，压强小，故
ABD不符合题意，C符合题意。
故选C。

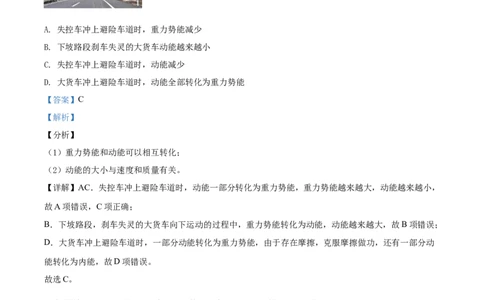

10.在高速公路长下坡路段的外侧，常设有如图所示的避险车道，避险车道相当于一个斜面，供刹车失灵的
车辆自救，当失控车辆冲上该车道时，被强制减速停车。下列说法正确的是（ ）
A. 失控车冲上避险车道时，重力势能减少
B. 下坡路段刹车失灵的大货车动能越来越小
C. 失控车冲上避险车道时，动能减少
D. 大货车冲上避险车道时，动能全部转化为重力势能
【答案】C
【解析】
【分析】
（1）重力势能和动能可以相互转化；
（2）动能的大小与速度和质量有关。
【详解】AC．失控车冲上避险车道时，动能一部分转化为重力势能，重力势能越来越大，动能越来越小，
故A项错误，C项正确；
B．下坡路段，刹车失灵的大货车向下运动的过程中，重力势能转化为动能，动能越来越大，故B项错误；
D．大货车冲上避险车道时，一部分动能转化为重力势能，由于存在摩擦，克服摩擦做功，还有一部分动
能转化为内能，故D项错误。
故选C。
的
11.如图所示，闭合开关S，两电流表示数之比为3：1，下列判断正确 是（ ）
A. R、R 的电流之比为I：I=3：1 B. R、R 的电流之比为I：I=1：2
1 2 1 2 1 2 1 2
C. R、R 的电压之比为U：U=3：1 D. R、R 的电压之比为U：U=1：1
1 2 1 2 1 2 1 2
【答案】D【解析】
【详解】AB．如图R、R 并联，A 表测干路的总电流I，A 表测的是R 的电流I，因为两电流表示数之比
1 2 1 2 2 2
为3：1，所以
又因为并联电路干路电流等于各支路电流之和，所以
故AB错误；
CD．因为并联电路中各支路两端的电压相等，且等于总电压，所以
故C错误；D正确。
故选D。
12.图中有关磁的判断正确的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．根据磁极间的相互作用可判断螺线管的左端为S极，右端为北极，再利用安培定则可判断电
流从左边进入，右边流出，故A正确；
BD．磁体外部磁感线从北极出发，回到南极，故BD错误；
C．根据安培定则可判断螺线管的左端为N极，右端为S极，故C错误。
故选A。
13.如图所示，将一根铅笔芯通过AB两个夹子接入电路中，当只把夹子B向左端移时，铅笔芯接人电路的
电阻变小，小灯泡变亮。导致铅笔芯接人电路的电阻变小的主要因素是（ ）
A. 材料 B. 长度 C. 横截面积 D. 温度
【答案】B
【解析】【详解】当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中
电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故 B符合
题意，ACD不符合题意。
故选B。
14.对如图所示实验描述正确的是（ ）
A. 甲图可测出大气压的值
B. 乙图可研究电流产生热量与电阻大小有关
C. 丙图可以得出牛顿第一定律
D. 丁图可探究摩檫力与接触面粗糙程度的关系
【答案】B
【解析】
【详解】A．通过液体压强计U形管液面的高度差可比较液体压强的大小，但不能准确测量出液体压强的
大小，故A错误；
B．图中两不同阻值的电阻丝串联，电流通过时产生热量，导致两容器中气体膨胀，通过两 U形管中液面
的高度差可反映产生的热量多少；根据串联电路电流的规律，通过两电阻丝的电流相等，又通电时间相同，
故可研究电流产生的热量与电阻的关系，故B正确；
C．利用弹片弹飞托片，金属块落在立杆上，演示了静止的物体在不受力时保持静止；因为实际中不受力
的物体是不存在的，所以，牛顿第一定律不能用实验直接演示，但是我们可以通过物体惯性表现出的现象
加上合理的推理来说明牛顿第一定律的真实性，故C错误；
D．探究摩擦力与接触面粗糙程度的关系，应控制压力相同，改变接触面粗糙程度，水平匀速拉动弹簧测
力计，读出弹簧测力计示数；图中压力不同，所以不能探究摩檫力与接触面粗糙程度的关系，故D错误。
故选B。
15.物理学中常用比值法定义物理量，例如用 来定义物质的密度，下列不是采用比值法定义的是（
）A. 匀速直线运动的速度 B. 物质的比热容 C. 燃料的热值
D. 导体的电流
【答案】D
【解析】
【详解】A．匀速直线运动的速度是路程与时间的比值，故采用比值法定义，故A不符合题意；
B．物质的比热容是一定质量的物质，在温度升高或降低时，所吸收或放出的热量与该物质的质量和升高
或降低的温度乘积之比，故采用比值法定义，故B不符合题意；
C．燃料的热值为燃料完全燃烧时放出的热量与燃料质量的比值，故采用比值法定义，故C不符合题意；
D．导体的电流与导体两端的电压成正比，与导体的电阻成反比，故不是采用比值法定义，故D不符合题
意；
故选D。
16.某学校物理兴趣小组开展研究性学习时，设计了监测空气中的PM2.5细颗粒物浓度的四个电路图，其中
R是气敏电阻，阻值随PM2.5浓度增大而减小，R 是定值电阻。现要求PM2.5浓度越大，电表的示数就越
0
大，图中符合要求的电路图是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】AB．由电路图可知，气敏电阻R与保护电阻R 串联，当PM2.5浓度越大时，气敏电阻R的阻值
0
减小，电路中的总电阻减小，由 可知，电路中的电流增大，由U=IR可知，R 两端的电压增大，因
0
串联电路中总电压等于各分电压之和，所以，R两端的电压减小，即A中电压表的示数减小，B中电压表
的示数增大，故A不符合题意；B符合题意；C．由电路图可知，气敏电阻R与保护电阻R 并联，电流表测R 的电流，因并联互不影响，所以PM2.5浓
0 0
度变化时电流表的示数不变，故C不符合题意；
D．由电路图可知，气敏电阻R与电流表并联被短路，则PM2.5浓度变化时电流表的示数不变，故D不符
合题意。
故选B。
二、填空题
17.武汉抗疫的形势好转后，来自祖国各地的增援医务人员分批撤离武汉，当他们坐在去机场的大巴上，看
到站在街边送别的人群向后退去，这是以__________为参照物的；当他们在机场准备登机时，还能够闻到
空气中淡淡的消毒水的味道，这是由于分子__________。
【答案】 (1). 大巴车 (2). 做无规则运动
【解析】
【详解】[1]大巴车向前行驶，坐在车上的医务人员以大巴车为参照物，由于人群相对大巴车发生了位置的
变化，所以看到人群向后退去。
[2]组成物质的大量分子永不停息地做无规则运动，这种运动叫做分子的热运动，这种现象是扩散现象，扩
散现象直接体现了分子的无规则热运动。
18.新中国成立70周年庆祝活动，56门礼炮发出70响震耳欲聋的轰鸣声。我们听到的礼炮轰鸣声是由____
传入耳朵的；震耳欲聋是形容声音的_____。
【答案】 (1). 空气 (2). 响度
【解析】
【详解】[1]我们听到的礼炮轰鸣声是由空气传入耳朵的。
[2]震耳欲聋是形容声音的响度。
19.“更深露重不知寒”中的“露”形成的是_____现象（填物态变化），“不知寒”是因为该现象形成的
过程要_____（选填“吸热”或“放热”）。
【答案】 (1). 液化 (2). 放热
【解析】
的
【详解】[1][2]“更深露重不知寒”中 “露”是空气中的水蒸气凝结成的小水珠，是空气中的水蒸气液化
形成的。“不知寒”是因为液化现象的形成过程需要放热。
20.一艘游船在九龙江中航行时，此时排开水的质量是5000kg，游艇受到的浮力为______N。乘客上岸后，
河水对船底压强将____（“变小”“不变”或“变大”）。
【答案】 (1). 50000 (2). 变小
【解析】【详解】[1]由阿基米德原理可知
[2]乘客上岸后，船受到的浮力会减小，船会上浮一些，所以船底的压强会变小。
21.为测定某台电热饮水机消耗的电能，关闭电路中的其他用电器，让该饮水机单独工作一段时间，电能表
的示数变化如图所示，则该饮水机在这段时间内消耗的电能为__________kW·h，若消耗电能的完全被水
吸收，则可把__________kg初温为25℃的水加热至100℃。
【答案】 (1). 4.2 (2). 48
【解析】
【详解】[1]关闭其他用电器，只有饮水机工作，饮水机在这段时间内消耗的电能
[2]由题知
加热水的质量为
22.用如图甲所示的滑轮组在同一平面上均以0.2m/s的速度匀速拉动不同物体。根据测量结果画出了该滑轮
组机械效率与物体受到摩擦力大小变化的关系图像，如图乙所示。若不计绳重和绳与滑轮间的摩擦，当物
体向右运动0.3m，绳子自由端移动__________m；当滑轮组的机械效率为60%时，拉力F 的功率是
b
__________W。【答案】 (1). 0.9 (2). 50
【解析】
【详解】[1]有丙图可知，绳子股数 ，物体向右运动0.3m，则绳子自由端移动的距离
[2]由丁图，当物体受到的摩擦力是100N时，滑轮组机械效率为50%，不计绳重和绳与滑轮间的摩擦，则
则
当滑轮组的机械效率为60%时，不计绳重和绳与滑轮间的摩擦，物体受到摩擦力的大小
则
不计绳重和绳与滑轮间的摩擦，由图知绳子股数 ，拉力F 为
b
物体运动速度0.2m/s不变，则绳端移动速度
则拉力F 的功率，由
b则
三、作图题
23.在图中画出反射光线及折射光线的大致位置．
（ ）
【答案】
【解析】
【详解】先过入射点垂直于界面画出法线（虚线），根据反射光线与入射光线分居法线两侧、反射角等于
入射角，在法线右侧的空气中画出反射光线，光由空气斜射进入水中时，折射光线向靠近法线方向偏折，
折射角小于入射角．如下图所示
24.请在图中画出重为10N的木块所受重力和浮力的示意图。
（ ）
【答案】
【解析】【详解】有图可知，木块漂浮，处于平衡状态，竖直方向受平衡力，木块受到的重力与浮力是一对平衡力，
两个力大小相等，方向相反，已知木块重10N，所以木块受浮力10N；取木块重心o为等效受力作用点，
重力的方向是竖直向下的，浮力方向是竖直向上的，分别画出一条带箭头的线段，在箭头旁标注所受力以
及大小，所求力的示意图如下：
四、简答题
25.为防止新冠肺炎疫情传播，要求学生应随身准备医用口罩。医用口罩是由隔离层、过滤层、亲肤层组成。
其中隔离层和亲肤层的无纺布属于绝缘材料；过滤层的熔喷布经过驻极处理后带上静电，使其对小颗粒物
的过滤效果可由驻极处理前的35%达到驻极处理后的95%。请从电学的角度解释：
（1）熔喷布过滤层对小颗粒物过滤效果提高的原因；
（2）为什么人们戴上口罩不会使熔喷布的静电很快消失。
【答案】(1)熔喷布经过驻极处理后带上静电，带电体能吸引轻小物体，所以提高了效果；(2)因为外层隔离
层和内层亲肤层都属于绝缘体不容易导电，所以熔喷布上的静电不会很快消失。
【解析】
【详解】(1)熔喷布经过驻极处理后带上静电，因为带电体具有吸引轻小物体的作用，所以提高了效果。
(2)因为外层隔离层和内层亲肤层都属于绝缘体不容易导电，所以熔喷布上的静电不会很快消失。
五、实验探究题
26.实验室常用蜡烛完成图所示的光学实验：
（1）图甲所成的是____像（选填“虚”或“实”）；
（2）图乙为探究平面镜成像特点的实验装置。点燃蜡烛A并观察它的像，把___（选填“未点燃”或“点
燃”）的蜡烛B移到蜡烛A像的位置；若蜡烛A到薄玻璃板距离为8.00cm，则蜡烛B到薄玻璃板的距离
为_________cm；
（3）图丙是探究凸透镜成像规律的实验装置，此时光屏上呈现了清晰的烛焰的像；
①该凸透镜的焦距是_________cm；②保持凸透镜的位置不变，将蜡烛向左移动，此时可将光屏向_________（选填“左”或“右”）移动才
能再次得到清晰像；
（4）以上三个实验过程中，移动蜡烛时，烛焰的像的大小始终不会变化的是_________（选填“甲”、
“乙”或“丙”）图实验（假设移动时烛焰大小都不变）。
【答案】 (1). 实 (2). 未点燃 (3). 8.00 (4). 10.0 (5). 左 (6). 乙
【解析】
【详解】(1)[1]小孔成的像，光屏能够承接，是实像。
(2)[2]在探究平面镜成像规律实验中，为了确定物与像的大小关系，选取两支相同的蜡烛，将未点燃的蜡烛
靠近点燃蜡烛的像，使未点燃的蜡烛与像重合。
[3]平面镜成像中，物与像关于平面镜对称，若蜡烛A到薄玻璃板距离为8.00cm，则蜡烛B到薄玻璃板的
距离为8.00cm。
(3)[4]由图丙可知，此时物距等于像距等于两倍焦距为20.0cm，成的是倒立、等大的实像，则凸透镜的焦
距为10.0cm。
[5]保持凸透镜的位置不变，将蜡烛向左移动，物距增大，要想在光屏上重新得到清晰的像，应减小像距，
即将光屏向左移动。
(4)[6]甲中小孔成像的像的大小会随物距以及像距的改变而改变；乙中平面镜成像，像的大小与物大小相同；
丙中凸透镜成像，像的大小会随物距的变化而改变，所以移动蜡烛时，烛焰的像的大小始终不会变化的是
乙图的平面镜成像。
27.图甲是小峰在1个标准大气压下“探究固体熔化时温度的变化规律”的实验装置。
(1)实验中，某时刻温度计的示数如图乙所示，该物体此时的温度是_________℃。
(2)图丙是小峰根据记录的数据绘制的温度随时间变化的图象，物体在B点的温度_________C点的温度，
物体在B点的内能_________C点的内能。（选填“<”“=”或“<”）
(3)实验时待试管中的固体完全熔化后，继续加热，烧杯中的水沸腾时，试管中的液体_________（选填
“会”或“不会”）沸腾。
(4)由图丙可知，该物质在固态时的比热容__液态时的比热容（选填“<”“=”或“<”）。
【答案】 (1). 5 (2). = (3). (4). 不会 (5).【解析】
【详解】(1)[1]液柱对应的刻度为5，故读数为5℃。
(2)[2][3]由图像可是B点和C点的温度都是0℃，晶体熔化过程中，吸收热量，温度不变，内能增加，故C
点的内能比B点的内能大。
(3)[4]液体沸腾的两个条件：达到沸点，继续吸热。试管内的液体能达到沸点，但无法从烧杯的液体中继续
吸收热量，故不能沸腾。
(4)[5]液态和固态都升高相同的温度，液态吸收的热量比固态多，故固态的比热容比液态的比热容小。
28.小青用天平、烧杯和针筒测量自制酸奶的密度。
（1）她将天平放在水平桌面上，把游码移至标尺左端“0”刻度线处，发现指针指在如图甲所示的位置，
此时应将平衡螺母向_____调，使天平横梁水平平衡。
（2）用天平测量烧杯和酸奶的总质量，天平平衡时的情景如图乙所示，则烧杯和酸奶的总质量
m=____g；然后她用如图丙所示的针筒抽取V=10mL酸奶，测量烧杯和剩余酸奶的总质量m=81.2g，则酸
1 1 2
奶的密度为_________g/cm3。
（3）若实验时，她在抽取酸奶前没有把针筒内的空气排尽。这会导致测得的酸奶密度比实际值_________
（选填“偏大”、“偏小”或“不变”）。
（4）为了减小误差，她将针筒倒立并用食指弹一弹后，将活塞往回推，在排尽空气的同时将部分酸奶推
回原烧杯中，测得烧杯和酸奶的总质量 ，记下此时针筒中酸奶的体积V，则酸奶密度表达式为：
2
_______。（用所测物理量的符号表示）。
【答案】 (1). 左 (2). 93.4 (3). 1.22 (4). 偏小 (5).
【解析】
【详解】(1)[1]指针指在如图甲所示的位置，说明右边更重，则应将平衡螺母向左调，使天平横梁水平平衡。
的
(2)[2]烧杯和酸奶 总质量[3]针筒内酸奶的质量
酸奶的密度
(3)[4]若实验时，她在抽取酸奶前没有把针筒内的空气排尽，读取酸奶的体积偏大，酸奶的质量是准确的，
由 可知，测得的酸奶密度比实际值偏小。
(4)[5]酸奶的质量
酸奶密度表达式
29.在探究“杠杆平衡条件”的实验中：
（1）杠杆静止在如图甲所示位置时是处于_________状态（选填“平衡”或“非平衡”）。
（2）调节杠杆在水平平衡后，如图乙在A处挂4个相同钩码，在B处应挂_________个相同的钩码，才能
使杠杆恢复水平平衡。
（3）图丙是小宇改用弹簧测力计进行实验，使杠杆恢复水平平衡。已知杠杆每格长5cm，钩码每个重
0.5N。记录此次数据在下表中：
实验序号 动力F/N 动力臂l/m 阻力F/N 阻力臂l/m
1 1 2 2
1 ____ 0.15 2.5 0.20①请将弹簧测力计的数据填入表格；
②另一同学发现表格中的动力臂l，数据填写有误，此时的动力臂l____（选填“>”或“<”）0.15m。
1 1
【答案】 (1). 平衡 (2). 2 (3). 3.6 (4). <
【解析】
【详解】(1)[1]图甲杠杆静止，静止是平衡状态。
(2)[2]调节杠杆在水平平衡后，如图乙在A处挂4个相同钩码，B处力臂是A处力臂的两倍，B处钩码重力
是A处钩码重力的一半，故在B处应挂2个相同的钩码，才能使杠杆恢复水平平衡。
(3)[3]弹簧测力计的分度值0.2N，读数为3.6N。
[4]由杠杆平衡条件 可知，此时的动力臂l<0.15m。
1
30.利用图甲所示的电路测量未知电阻R的阻值。
(1)请你根据电路图甲用笔画线替代导线，将图乙的实物图连接完整_________。
(2)闭合开关前，应将滑动变阻器的滑片置于最__________端（选填“左”或“右”）。
(3)小林闭合开关后，移动滑片P，发现电流表有示数，而电压表始终无示数，原因可能是_____。（写出
一种原因即可）
(4)排除故障后，调节滑动变阻器滑片P，记录多组数据，并描点如图丙所示。
①请你帮助小林将图丙图象补充完整______-。
②由图象可得R=______Ω。（结果保留两位小数）
(5)同组小宇更换被测电阻后，重新连接电路进行实验，并根据记录的实验数据绘制了如图丁所示的图象。
①小林发现小宇绘制的图象和自己的不同，你认为原因是小宇_________；
②小宇根据图丁也可计算出本小组待测电阻R'=______Ω。
【答案】 (1). (2). 右 (3). 电压表开路（R 短路） (4).(5). 5 (6). 电压表测量滑动变阻器两端电压 (7). 10
【解析】
【详解】(1)[1]通过观察发现，滑动变阻器只有滑动变阻器没有接入电路，并且滑动变阻器已经接好了下端
的接线柱，所以只需连接滑动变阻器的任意一个上端接线柱即可，如下图：
。
(2)[2]滑动变阻器在使用时，应滑到最大阻值处，即与下端接线柱的方向相反，故滑到最右端。
(3)[3]电路中有电流无电压，可能是R短路引起的，也可能是电压表电压表断路造成的。
(4)[4][5]用平滑的曲线将各点连起来，如下图：
；
选取图像中的一点对应的电流和电压，根据欧姆定律可得
(5)[6][7]由图像发现，电流电压并不成正比例关系，并且电流随电压的增大而减小，可以判断电压表测滑
动编组器两端的电压；由丁图像选取两个对应点，可得
可求得
【点睛】
六、计算题
31.本学期错峰开学工作安全有序进行，如图所示某学校利用无人机进行室外消杀作业。无人机自身重
150N，脚架与水平地面接触面积 。求：（1）该无人机空载并静止在水平地面上时，对地面产生的压强；
（2）该无人机以2m/s的平均速度飞行600s的路程；
（3）该无人机装载10kg消毒剂并旋停在空中时，受到竖直向上力的大小。
【答案】（1）15000；（2）1200；（3）250
【解析】
【详解】(1)该无人机空载并静止在水平地面上时，对水平地面的压力 150N，脚架与水平地面接触面积
，则对地面产生的压强为
(2)600s的路程为
(3)该无人机装载10kg消毒剂并旋停在空中，总的重力为
又因为该无人机旋停在空中，处于平衡状态，受平衡力，所以它受到竖直向上力的大小为
32.一辆重为2×104N汽车在平直的公路上匀速行驶了11.5km，消耗了2kg的汽油。汽车在行驶过程所受阻
力为车重的0.1倍，已知汽油的热值为4.6×107J/kg。求：
（1）汽车的牵引力所做的功；
（2）2kg汽油完全燃烧放出的热量；
（3）这辆汽车发动机的热机效率。
【答案】（1） ；（2） ；（3）25%
【解析】
【详解】(1)汽车在平直的公路上匀速行驶，汽车受平衡力，水平方向上二力平衡
汽车的牵引力所做的功(2)汽油完全燃烧放出的热量
(3)这辆汽车发动机的热机效率
答：(1)汽车的牵引力所做的功 ；
(2)2kg汽油完全燃烧放出的热量 ；
(3) 这辆汽车发动机的热机效率 。
33.图所示的电路中，电源电压为6V，电阻R=10Ω，R=30Ω。求：
1 2
（1）通过电阻R 的电流；
1
（2）电路消耗的总功率；
（3）现用变阻器R 替换电阻R、R 中的一个后，闭合开关，在移动变阻器滑片过程中发现电流表示数的
0 1 2
最大变化量为0.4A。求变阻器的最大电阻。
【答案】（1）0.15；（2）0.9；（3）20
【解析】
【详解】(1)由电路图可知，R 与R 串联，电流处处相等，所以通过电阻R 的电流为
1 2 1
(2) 电路消耗的总功率为
(3)在移动变阻器滑片过程中发现电流表示数的最大变化量为0.4A，即电路中的最大电流不能小于0.4A，
根据欧姆定律可知，此时电路中的最小电阻为
即电路中的最小电阻不超过15Ω，所以替换的是R。当R、R 串联接入电路中时，移动滑动变阻器的滑片，
2 1 0当滑动变阻器接入电路电阻为0时，电路中的电流最大，最大电流为
则最小电流为
此时滑动变阻器全部接入电路中，则总电阻为
滑动变阻器的最大阻值为
答：(1)通过电阻R 的电流为0.15A；
1
(2) 电路消耗的总功率为0.9W；
(3) 变阻器的最大电阻为20Ω。
