2023年黑龙江省大庆市中考物理试卷
一、选择题（本大题共10小题，每小题4分，共40分。在每小题给出的四个选项中，只有一项
符合要求）
1．（4分）（2023•大庆）下列关于声现象的说法正确的是（ ）
A．声音在不同介质中传播的速度相同
B．摩托车安装消声器，是在声源处减弱噪声
C．“女高音”“男低音”中的“高”“低”指的是声音的响度
D．医生用B超查看胎儿的发育情况是利用声音传递能量

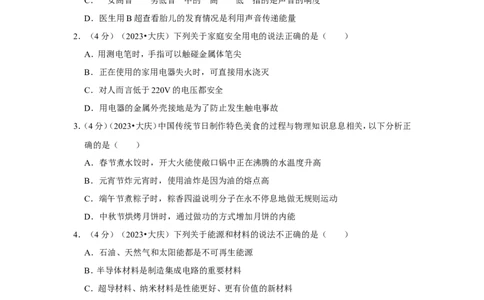

2．（4分）（2023•大庆）下列关于家庭安全用电的说法正确的是（ ）
A．用测电笔时，手指可以触碰金属体笔尖
B．正在使用的家用电器失火时，可直接用水浇灭
C．对人而言低于220V的电压都安全
D．用电器的金属外壳接地是为了防止发生触电事故
3．（4分）（2023•大庆）中国传统节日制作特色美食的过程与物理知识息息相关，以下分析正
确的是（ ）
A．春节煮水饺时，开大火能使敞口锅中正在沸腾的水温度升高
B．元宵节炸元宵时，使用油炸是因为油的熔点高
C．端午节煮粽子时，粽香四溢说明分子在永不停息地做无规则运动
D．中秋节烘烤月饼时，通过做功的方式增加月饼的内能
4．（4分）（2023•大庆）下列关于能源和材料的说法不正确的是（ ）
A．石油、天然气和太阳能都是不可再生能源
B．半导体材料是制造集成电路的重要材料
C．超导材料、纳米材料是性能更好、更有价值的新材料
D．核电站使用过的核废料必须谨慎处理，不能随意排放
5．（4分）（2023•大庆）小红家有一辆发动机为四冲程汽油机的小汽车，她发现汽车上涉及许
多物理知识。下列说法正确的是（ ）
A．若飞轮转速是2400r/min，则汽油机每个气缸每秒对外做功40次
B．更换轮胎拧螺丝时，使用的扳手属于省力杠杆
C．给小汽车蓄电池充电时，蓄电池相当于电路中的电源
D．汽车加速启动时，轮胎所受摩擦力都是阻力
第1页（共27页）6．（4分）（2023•大庆）甲、乙两辆汽车在同一条平直公路上同地同时出发，并排同向行驶，路
程﹣时间图像如图所示。在两辆汽车运动过程中，说法正确的是（ ）
A．0～t 时间内乙车做减速运动
1
B．0～t 时间内甲车做减速运动
1
C．0～t 时间内甲车的平均速度大于乙车的平均速度
1
D．0～t 时间内甲车始终在乙车前方
1

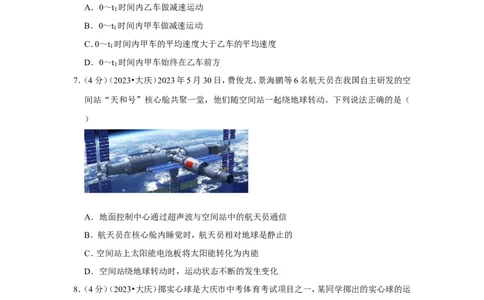

7．（4分）（2023•大庆）2023年5月30日，费俊龙、景海鹏等6名航天员在我国自主研发的空
间站“天和号”核心舱共聚一堂，他们随空间站一起绕地球转动。下列说法正确的是（
）
A．地面控制中心通过超声波与空间站中的航天员通信
B．航天员在核心舱内睡觉时，航天员相对地球是静止的
C．空间站上太阳能电池板将太阳能转化为内能
D．空间站绕地球转动时，运动状态不断的发生变化
8．（4分）（2023•大庆）掷实心球是大庆市中考体育考试项目之一，某同学掷出的实心球的运
动轨迹如图所示，O点是实心球刚离开手的位置，A点是实心球运动到最高点的位置，B
点是实心球落地前瞬间的位置。在不计空气阻力的情况下，下列说法正确的是（ ）
A．实心球在空中运动时没有惯性
第2页（共27页）B．实心球在最高点A时处于平衡状态
C．实心球从A运动到B过程中动能逐渐增大
D．实心球从O运动到B过程中重力势能逐渐减小
9．（4分）（2023•大庆）下面几个实验探究，研究方法相同的是（ ）
①探究“声音的产生条件”时，利用扬声器上泡沫塑料小球的跳动说明声源在振动
②探究“压力的作用效果与哪些因素有关”时，保持压力相同，改变受力面积
③探究“电流产生热量与哪些因素有关”时，保持电阻和通电时间相同，改变电流大小
④探究“同一直线上二力的合成”时，一个力与两个力分别使橡皮筋产生相同形变量
A．①和④ B．②和③ C．①和③ D．②和④

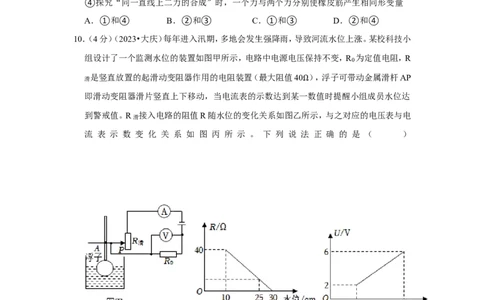

10．（4分）（2023•大庆）每年进入汛期，多地会发生强降雨，导致河流水位上涨。某校科技小
组设计了一个监测水位的装置如图甲所示，电路中电源电压保持不变，R 为定值电阻，R
0
滑
是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40 ），浮子可带动金属滑杆AP
即滑动变阻器滑片竖直上下移动，当电流表的示数达到某一Ω数值时提醒小组成员水位达
到警戒值。R滑 接入电路的阻值R随水位的变化关系如图乙所示，与之对应的电压表与电
流 表 示 数 变 化 关 系 如 图 丙 所 示 。 下 列 说 法 正 确 的 是 （ ）
A．当水位升高时，电压表的示数减小
B．该电路工作时总功率最小值为0.3W
C．水位变化过程中，滑动变阻器功率最大时水位为20cm
D．当水位达到警戒水位时，电压表的示数为3V
二、填空题（本大题共4小题，每小题4分，共16分）
第3页（共27页）11．（4分）（2023•大庆）如图所示，木块的长度为 cm，机械停表的读数为
s。
12．（4分）（2023•大庆）多种复合材料具有密度小、强度大的优点，被广泛应用于制造业。现
小明同学测量某一实心复合材料块的密度，测材料块质量托盘天平平衡时右盘所加砝码
及游码的位置如图甲所示，则材料块质量为 g；按照图乙和图丙所示，通过观
察量筒水位的变化，可获得该材料块的体积，若按照图丙中眼睛从B处读数，会导致所测
密度 （填“偏大”、“偏小”或“无误差”）；纠正错误后，材料块的密度是
kg/m3 。
第4页（共27页）13．（4分）（2023•大庆）物理与生活密不可分，利用小小的塑料瓶就能帮助我们掌握很多物
理知识。如图甲，瓶盖上的竖条纹是为了 摩擦；如图乙，与毛皮摩擦过的塑料
瓶能吸引碎纸屑，是因为与毛皮摩擦使瓶子带上了 ；如图丙，用材质较硬的塑
料瓶、透明吸管和橡胶塞制成的气压计，在1楼标记好稳定后的管中水位，当气压计位于
温度相同的23楼时，发现稳定后的管中水位略有升高，说明大气压随高度增加而
（填“增大”、“不变”或“减小”）；如图丁，把装水的塑料瓶放在酒精灯上加热，塑料
瓶没有被烧漏，水在其中的作用是 （填“热传导”、“对流”或“热辐射”）。
14．（4分）（2023•大庆）我国高铁技术处于世界领先地位，高铁线路总长度居世界第一。图甲
为高铁车厢内的破窗锤，金属端制成锥形是为了需要破窗时 （填“增大”或
“减小”）压强；图乙站台处设置安全线，是因为站在安全线与轨道之间容易发生危险，
第5页（共27页）乘客靠近运行高铁的一侧空气流速大压强 （填“大”或“小”）。我国高铁采用
了能量回收制动方式，列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，
切割磁感线产生感应电流，把 转化为电能进行回收，该工作方式属于
现象。
三、作图题（本大题共3小题，15题2分，16题3分，17题4分，共9分）
15．（2分）（2023•大庆）如图，为某同学在进行立定跳远测试过程中的某一瞬间（不计空气阻
力），O点为重心，请画出该同学的受力示意图。
16．（3分）（2023•大庆）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通
电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。
17．（4分）（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平
面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑
第6页（共27页）直接经平面镜到达地面光线）。
四、实验探究题（本大题共2小题，18题8分，19题11分，共19分）
18．（8分）（2023•大庆）某实验小组进行探究凸透镜成像的实验，操作如下：
（1）实验前，调整烛焰和光屏的中心与凸透镜的光心在同一高度。
（2）正确测出凸透镜的焦距f，当物距u＜f时，烛焰成正立放大虚像；当u＝f时，
（填“能”或“不能”）观察到烛焰的像；当u＞f时，烛焰成 （填“正立实
像”、“正立虚像”、“倒立实像”或“倒立虚像”）。同学们分析得出：像的虚实由
大小关系决定。
（3）当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，此时光屏上
所成像的特点与 （填“照相机”、“放大镜”或“投影仪”）原理相同。
（4）若仅将图甲中凸透镜换成焦距相同直径较小的凸透镜，光屏上所成的像与原来相比
（填“变小”、“变暗”或“变不完整”）了。
（5）若仅将图甲中凸透镜换成直径大小相同、焦距稍小的凸透镜，则需将光屏
（填“向左”或“向右”）移动才能成清晰的像。
（6）如图乙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以
4cm/s和2cm/s的速度，同时沿光具座匀速向左运动，经过 2.5s，光屏上成清晰
第7页（共27页）（填“放大”、“等大”或“缩小”）的像。
19．（11分）（2023•大庆）现有L
1
、L
2
、L
3
三只额定电压U额 均为2.5V，电阻值不同的小灯泡。
某研究小组分别利用甲、乙、丙三种电路图测量三只小灯泡的额定功率。
（1）图甲电路中，实验操作如下：
①闭合开关S，调节滑动变阻器的滑片，使电压表的示数为U额 ；
②图丁是图甲电流表的表盘，此时示数为 A；
③小灯泡L
1
的额定功率为P额1 ＝ W。
（2）图乙电路中，定值电阻的阻值为R ＝12.5 ，实验操作如下：
0
①闭合开关S，调节滑动变阻器的滑片，使电压Ω表的示数为U额 ；
②读出电流表的示数为I＝0.60A，计算出通过R 的电流为 A；
0
③小灯泡L
2
的额定功率为P额2 ＝ W。
（3）图丙电路中，电源电压未知但恒定不变，R 和R 为滑动变阻器，R 的最大阻值为
1 2 2
10 ，实验操作如下：
①Ω保持开关S
2
断开，同时闭合开关S和S
1
，调节R
2
的滑片，使电压表的示数为U额 ；
②断开开关S ，同时闭合开关S和S ，保持 （填“R ”或“R ”）的滑片位置
1 2 1 2
不变，调节 （填“R
1
”或“R
2
”）的滑片，使电压表示数仍为U额 ；
③仅将R 的滑片P调至最左端，记下电压表的示数U ＝3.00V，再仅将R 的滑片P调至
2 1 2
最右端，记下电压表的示数U
2
＝1.00V，则小灯泡L
3
的额定功率P额3 ＝ W。
（4）通过图甲和图乙实验，可以得到小灯泡L 和L 在额定电压工作时电阻之比为
1 2
。
五、计算题（本大题共2小题，第20题8分，第21题8分，共16分。解题时要写出必要的文字
说明、依据的主要公式或变形公式，运算过程和结果要写明单位，只有结果、没有过程不能得
分）
第8页（共27页）20．（8分）（2023•大庆）图甲为某品牌饮水机，其铭牌如下表，图乙为其内部简化电路图，该
饮水机有加热和保温两个挡位。R 、R 均为电热丝，当热水箱中水温降至70℃时通过自动
1 2
开关S 切换到加热挡，当温度达到100℃时自动切换到保温挡，饮水机始终在额定电压下
2
工作，已知c水 ＝4.2×103J/（kg•℃）。求：
水桶容量：20L
热水箱水量：1kg
额定电压：220V
加热功率P ：1100W
2
保温功率P ：100W
1
（1）电热丝R 的阻值；
1
（2）热水箱中的水由70℃加热到100℃所吸收的热量；
（3）饮水机处于保温挡工作22s时间内电热丝R 产生的热量。
1
21．（8分）（2023•大庆）新时代中国科技飞速发展，激发了广大学生学习和研究的热情。某兴
趣小组在实验室中模拟深水打捞过程。装置如图甲所示，A为封闭的圆柱金属罐，横截面
积S为250cm2，B滑轮重力为50N，横截面积为2S的圆柱槽中装有某种未知密度的液体。
现将金属罐A从槽底匀速捞起，在向上捞起过程中，绳索拉力T与金属罐底面到槽底的
距离h关系如图乙所示，图丙为金属罐顶面刚到液面的位置，图丁为金属罐底面离开液面
的位置（已知g＝10N/kg，不计绳重和摩擦及液体的阻力，不计物体表面附着液体的影响，
捞起过程中金属罐不与槽侧壁接触）。求：
第9页（共27页）（1）h ﹣h 过程中滑轮组的机械效率；
1 2
（2）金属罐A浸没在液体内部时受到浮力的大小；
（3）金属罐A在h 位置时液体对容器底部的压强。
2
第10页（共27页）2023年黑龙江省大庆市中考物理试卷
参考答案与试题解析
一、选择题（本大题共10小题，每小题4分，共40分。在每小题给出的四个选项中，只有一项
符合要求）
1．（4分）（2023•大庆）下列关于声现象的说法正确的是（ ）
A．声音在不同介质中传播的速度相同
B．摩托车安装消声器，是在声源处减弱噪声
C．“女高音”“男低音”中的“高”“低”指的是声音的响度
D．医生用B超查看胎儿的发育情况是利用声音传递能量
【解答】解：A、声音的传播速度与介质种类、介质的温度有关，声音在不同介质中传播声音
的速度一般不同，故A错误；
B、在摩托车上安装消声器是在声源处减弱噪声，故B正确；
C、声音音调的高低与物体振动的快慢有关，“女高音”“男低音”中的“高”“低”指
的是声音的频率，故C错误；
D、医生用B超查看胎儿的发育情况是利用声音传递信息，故D错误。
故选：B。
2．（4分）（2023•大庆）下列关于家庭安全用电的说法正确的是（ ）
A．用测电笔时，手指可以触碰金属体笔尖
B．正在使用的家用电器失火时，可直接用水浇灭
C．对人而言低于220V的电压都安全
D．用电器的金属外壳接地是为了防止发生触电事故
【解答】解：A、用测电笔时，手指不可以触碰金属体笔尖，故A错误；
B、生活用水是导体，家用电器失火时，不能用水浇灭，故B错误；
C、对人体而言，不高于36V的电压是安全的，故C错误；
D、用电器的金属外壳接地是为了防止发生触电事故，故D正确。
故选：D。
3．（4分）（2023•大庆）中国传统节日制作特色美食的过程与物理知识息息相关，以下分析正
确的是（ ）
A．春节煮水饺时，开大火能使敞口锅中正在沸腾的水温度升高
第11页（共27页）B．元宵节炸元宵时，使用油炸是因为油的熔点高
C．端午节煮粽子时，粽香四溢说明分子在永不停息地做无规则运动
D．中秋节烘烤月饼时，通过做功的方式增加月饼的内能
【解答】解：A、液体沸腾时，继续吸热，温度不变，所以开大火不能使正在沸腾的饺子汤温
度升高，故A错误；
B、由于食用油的沸点比较高，所以炸元宵是因为油的沸点高，故B错误；
C、粽香四溢说明分子在永不停息地做无规则运动，故C正确；
D、烘烤月饼是通过热传递的方式增加汤包的内能，故D错误。
故选：C。
4．（4分）（2023•大庆）下列关于能源和材料的说法不正确的是（ ）
A．石油、天然气和太阳能都是不可再生能源
B．半导体材料是制造集成电路的重要材料
C．超导材料、纳米材料是性能更好、更有价值的新材料
D．核电站使用过的核废料必须谨慎处理，不能随意排放
【解答】解：A、石油、天然气是不可再生能源，太阳能是可再生能源，故A错误；
B、半导体材料是制造集成电路的重要材料，故B正确；
C、超导材料、纳米材料是性能更好、更有价值的新材料，故C正确；
D、核电站使用过的核废料必须谨慎处理，不能随意排放，故D正确。
故选：A。
5．（4分）（2023•大庆）小红家有一辆发动机为四冲程汽油机的小汽车，她发现汽车上涉及许
多物理知识。下列说法正确的是（ ）
A．若飞轮转速是2400r/min，则汽油机每个气缸每秒对外做功40次
B．更换轮胎拧螺丝时，使用的扳手属于省力杠杆
C．给小汽车蓄电池充电时，蓄电池相当于电路中的电源
D．汽车加速启动时，轮胎所受摩擦力都是阻力
【解答】解：A、已知飞轮转速2400r/min＝40r/s，则每秒完成20个工作循环，对外做20次
功，故A错误；
B、用扳手拧螺丝时，动力臂大于阻力臂，所以扳手属于省力杠杆，故B正确；
C、对小汽车的蓄电池充电时，蓄电池相当于电路中的用电器，故C错误；
D、汽车加速启动时，驱动轮是摩擦力提供动力，从动轮是摩擦力是阻力，故D错误。
故选：B。
第12页（共27页）6．（4分）（2023•大庆）甲、乙两辆汽车在同一条平直公路上同地同时出发，并排同向行驶，路
程﹣时间图像如图所示。在两辆汽车运动过程中，说法正确的是（ ）
A．0～t 时间内乙车做减速运动
1
B．0～t 时间内甲车做减速运动
1
C．0～t 时间内甲车的平均速度大于乙车的平均速度
1
D．0～t 时间内甲车始终在乙车前方
1
【解答】解：AB、根据s﹣t图像知，乙车的运动图像是曲线，说明乙车做减速运动，甲车的
运动图像是直线，说明甲车做匀速直线运动，故A正确，B错误；
CD、根据纵坐标表示路程，知0～t 时间内甲、乙两车通过的路程相等，所用时间也相等，
1
则平均速度相等，故CD错误。
故选：A。
7．（4分）（2023•大庆）2023年5月30日，费俊龙、景海鹏等6名航天员在我国自主研发的空
间站“天和号”核心舱共聚一堂，他们随空间站一起绕地球转动。下列说法正确的是（
）
A．地面控制中心通过超声波与空间站中的航天员通信
B．航天员在核心舱内睡觉时，航天员相对地球是静止的
C．空间站上太阳能电池板将太阳能转化为内能
D．空间站绕地球转动时，运动状态不断的发生变化
【解答】解：A、地面控制中心通过电磁波与空间站中的航天员通信，故A错误；
B、航天员在核心舱内睡觉时，航天员相对地球的位置在不断变化，是运动的，故B错误；
C、空间站上太阳能电池板将太阳能转化为电能，故C错误；
第13页（共27页）D、空间站绕地球转动时，运动状态不断的发生变化，故D正确。
故选：D。
8．（4分）（2023•大庆）掷实心球是大庆市中考体育考试项目之一，某同学掷出的实心球的运
动轨迹如图所示，O点是实心球刚离开手的位置，A点是实心球运动到最高点的位置，B
点是实心球落地前瞬间的位置。在不计空气阻力的情况下，下列说法正确的是（ ）
A．实心球在空中运动时没有惯性
B．实心球在最高点A时处于平衡状态
C．实心球从A运动到B过程中动能逐渐增大
D．实心球从O运动到B过程中重力势能逐渐减小
【解答】解：A、实心球在空中运动时有惯性，故A错误；
B、不计空气阻力，在最高点A处实心球只受重力作用，受力不平衡，故B错误；
C、实心球从A运动到B过程中，重力势能转化为动能，动能逐渐增大，故C正确；
D、实心球从O运动到B过程中重力势能先逐渐增大后逐渐减小，故D错误。
故选：C。
9．（4分）（2023•大庆）下面几个实验探究，研究方法相同的是（ ）
①探究“声音的产生条件”时，利用扬声器上泡沫塑料小球的跳动说明声源在振动
②探究“压力的作用效果与哪些因素有关”时，保持压力相同，改变受力面积
③探究“电流产生热量与哪些因素有关”时，保持电阻和通电时间相同，改变电流大小
④探究“同一直线上二力的合成”时，一个力与两个力分别使橡皮筋产生相同形变量
A．①和④ B．②和③ C．①和③ D．②和④
【解答】解：①探究声音的产生条件实验时，利用扬声器上泡沫塑料小球的跳动说明声源
在振动，采用的是转换法；
②探究“压力的作用效果与哪些因素有关”时，保持压力不变，改变受力面积，采用的是
控制变量法；
③探究“电流产生热量与哪些因素有关”时，保持电阻和通电时间相同，改变电流大小，
采用的是控制变量法；
④探究“同一直线上二力的合成”时，一个力与两个力分别使橡皮筋产生相同形变量，
第14页（共27页）采用的是等效替代法。
所以，研究方法相同的是②③。
故选：B。
10．（4分）（2023•大庆）每年进入汛期，多地会发生强降雨，导致河流水位上涨。某校科技小
组设计了一个监测水位的装置如图甲所示，电路中电源电压保持不变，R 为定值电阻，R
0
滑
是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40 ），浮子可带动金属滑杆AP
即滑动变阻器滑片竖直上下移动，当电流表的示数达到某一Ω数值时提醒小组成员水位达
到警戒值。R滑 接入电路的阻值R随水位的变化关系如图乙所示，与之对应的电压表与电
流 表 示 数 变 化 关 系 如 图 丙 所 示 。 下 列 说 法 正 确 的 是 （ ）
A．当水位升高时，电压表的示数减小
B．该电路工作时总功率最小值为0.3W
C．水位变化过程中，滑动变阻器功率最大时水位为20cm
D．当水位达到警戒水位时，电压表的示数为3V
【解答】解：A、闭合开关，两电阻串联接入电路，电压表测R 两端的电压，电流表测通过电
0
路的电流，由图甲可知当水位升高时，滑动变阻器接入电路的电阻变小，滑动变阻器分得
的电压变小，根据串联分压原理，Uv＝U﹣U滑 可知电压表示数变大，故A错误；
B、当滑动变阻器接入电路的电阻为0时，电路为定值电阻的简单电路，根据欧姆定律可
知此时通过电路的电流最大，由丙图可知通过电路的最大电流为0.3A，电压表示数为就
为电源电压U＝6V；此时R ＝ ＝ ＝20 ，由图丙可知通过电路的最小电流为
0
Ω
第15页（共27页）0.1A，该电路工作时的最小总功率：P＝UI′＝6V×0.1A＝0.6W，故B错误；
C、水位变化过程中，滑动变阻器最大功率P＝I2R＝ R＝
＝ ，当R＝R ＝20 ，滑动变阻器的的功率最大，接入电路的阻值随水位
0
Ω
的变化关系如图乙，由乙图可知10cm×k+b＝40 ，30cm×k+b＝0 ，
两式联立可得：k＝﹣2 /cm，b＝60 ，则R＝﹣2Ω /cm×h+60 ，当ΩR滑＝20 ，代入数据：
20 ＝﹣2 /cm×h+60 ，Ω得h＝20cmΩ，故C正确；Ω Ω Ω
D、Ω当水位Ω达到警戒水Ω位25cm时，滑动变阻器接入电路的电阻为R＝﹣2 /cm×25cm+60
＝10 ， Ω Ω
Ω
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得通过电路的电流：I″＝
＝ ＝0.2A，串联电路的电流相等，电压表示数就为U′＝0.2A×20 ＝4V；故
Ω
D错误。
故答案选：C。
二、填空题（本大题共4小题，每小题4分，共16分）
11．（4分）（2023•大庆）如图所示，木块的长度为 1.8 0 cm，机械停表的读数为 338. 5
s。
【解答】解：（1）图示刻度尺1cm分为10个小刻度，分度值为1mm；木块起始端对应的刻
度值为0cm，末端对应的刻度值为1.80cm，木块长度为1.80cm；
（2）机械停表小盘的分度值是0.5min，指针在5min和6min之间偏向6min一侧；大盘的分
度值是0.1s，大盘指针在38.5s，因此机械停表读数为5min38.5s＝338.5s。
故答案为：1.80；338.5。
第16页（共27页）12．（4分）（2023•大庆）多种复合材料具有密度小、强度大的优点，被广泛应用于制造业。现
小明同学测量某一实心复合材料块的密度，测材料块质量托盘天平平衡时右盘所加砝码
及游码的位置如图甲所示，则材料块质量为 26. 4 g；按照图乙和图丙所示，通过观察
量筒水位的变化，可获得该材料块的体积，若按照图丙中眼睛从B处读数，会导致所测密
度 偏小 （填“偏大”、“偏小”或“无误差”）；纠正错误后，材料块的密度是
0.88×10 3 kg/m3 。
【解答】解：由图甲可知，材料块的质量m＝20g+10g+1.4g＝26.4g；
若按照图丙中眼睛从B处读数会造成测得总体积V 偏大，图乙中示数V 是准确的，因为
2 1
材料块的体积V＝V ﹣V ，所以测得材料块的体积偏大，材料块的质量也是准确的，由密
2 1
第17页（共27页）度公式 ＝ 可知测得密度偏小；
ρ
材料块的密度 ＝ ＝ ＝0.88g/cm3＝0.88×103kg/m3。
ρ
故答案为：26.4；偏小；0.88×103。
13．（4分）（2023•大庆）物理与生活密不可分，利用小小的塑料瓶就能帮助我们掌握很多物
理知识。如图甲，瓶盖上的竖条纹是为了 增大 摩擦；如图乙，与毛皮摩擦过的塑料瓶
能吸引碎纸屑，是因为与毛皮摩擦使瓶子带上了 电荷 ；如图丙，用材质较硬的塑料瓶、
透明吸管和橡胶塞制成的气压计，在1楼标记好稳定后的管中水位，当气压计位于温度相
同的23楼时，发现稳定后的管中水位略有升高，说明大气压随高度增加而 减小 （填
“增大”、“不变”或“减小”）；如图丁，把装水的塑料瓶放在酒精灯上加热，塑料瓶没
有被烧漏，水在其中的作用是 对流 （填“热传导”、“对流”或“热辐射”）。
【解答】解：（1）增大摩擦力的方法是增大压力和增大接触面的粗糙程度，瓶盖上的竖条纹
是为了 增大摩擦；
（2）毛皮摩擦使瓶子带上了 电荷
（3）1楼到23楼时，大气压随高度增加而 减小
（4）水有对流的作用，达不到塑料瓶着火点；
14．（4分）（2023•大庆）我国高铁技术处于世界领先地位，高铁线路总长度居世界第一。图甲
为高铁车厢内的破窗锤，金属端制成锥形是为了需要破窗时 增大 （填“增大”或
“减小”）压强；图乙站台处设置安全线，是因为站在安全线与轨道之间容易发生危险，
乘客靠近运行高铁的一侧空气流速大压强 小 （填“大”或“小”）。我国高铁采用了
能量回收制动方式，列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切
割磁感线产生感应电流，把 机械能 转化为电能进行回收，该工作方式属于 电磁感
应 现象。
第18页（共27页）【解答】解：破窗锤的金属端制成锥形，减小了受力面积，是为了需要破窗时增大压强；乘
客靠近运行高铁的一侧空气流速大压强小。我国高铁采用了能量回收制动方式，列车到站
前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机
械能转化为电能进行回收，该工作方式属于电磁感应现象。
故答案为：增大；小；机械能；电磁感应。
三、作图题（本大题共3小题，15题2分，16题3分，17题4分，共9分）
15．（2分）（2023•大庆）如图，为某同学在进行立定跳远测试过程中的某一瞬间（不计空气阻
力），O点为重心，请画出该同学的受力示意图。
【解答】解：不计空气阻力，在空中前进的跳远运动员只受到竖直向下的重力作用；从重心
O点竖直向下画一条带箭头的线段表示重力，如下图所示：
16．（3分）（2023•大庆）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通
电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。
第19页（共27页）【解答】解：通电螺线管的上端为N极，根据安培定测，电流要从通电螺线管的下端流入；
当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强，故电流变大，变阻器连入电
路的电阻变小，故变阻器左下接线柱连入电路中，如下所示：
17．（4分）（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平
面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑
直接经平面镜到达地面光线）。
【解答】解：先作出点光源A关于平面镜的对称点A′；连接A与平面镜的左端，交平面镜
于点C，作出入射光线AC和反射光线CE；连接A与挡光板的最上边缘，交平面镜于点
D，作出入射光线AD和反射光线DF；则水平地面被光照亮的区域为EF，如图所示：
第20页（共27页）四、实验探究题（本大题共2小题，18题8分，19题11分，共19分）
18．（8分）（2023•大庆）某实验小组进行探究凸透镜成像的实验，操作如下：
（1）实验前，调整烛焰和光屏的中心与凸透镜的光心在同一高度。
（2）正确测出凸透镜的焦距f，当物距u＜f时，烛焰成正立放大虚像；当u＝f时， 不能
（填“能”或“不能”）观察到烛焰的像；当u＞f时，烛焰成 倒立实像 （填“正立实
像”、“正立虚像”、“倒立实像”或“倒立虚像”）。同学们分析得出：像的虚实由
物距 大小关系决定。
（3）当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，此时光屏上
所成像的特点与 投影仪 （填“照相机”、“放大镜”或“投影仪”）原理相同。
（4）若仅将图甲中凸透镜换成焦距相同直径较小的凸透镜，光屏上所成的像与原来相比
变暗 （填“变小”、“变暗”或“变不完整”）了。
（5）若仅将图甲中凸透镜换成直径大小相同、焦距稍小的凸透镜，则需将光屏 向左
（填“向左”或“向右”）移动才能成清晰的像。
第21页（共27页）（6）如图乙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以
4cm/s和2cm/s的速度，同时沿光具座匀速向左运动，经过2.5s，光屏上成清晰 等大
（填“放大”、“等大”或“缩小”）的像。
【解答】解：（2）正确测出凸透镜的焦距f，当物距u＜f时，烛焰成正立放大虚像；当u＝f时，
不能观察到烛焰的像；当u＞f时，烛焰成倒立实像；分析得出：像的虚实由物距大小关系
决定；
（3）像距大于物距，根据“物近像远像变大”此时光屏上所成像的特点是倒立放大的实像，
与投影仪原理相同；
（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，
成像大小不会变化，但经凸透镜的光线变少，所成的像与原来的像相比，比原来暗；
（5）如果将凸透镜A换成镜面直径相同、但焦距稍小的凸透镜，比起原来就相当于将物距
变大了，那么像距就要减小，像变小；光屏要靠近凸透镜，即向左移动；
（6）由乙图可知，原物距u＝15cm，像距v＝15cm，保持光屏位置不变，让蜡烛和凸透镜分
别以 4cm/s 和 2cm/s 的速度，同时匀速向左运动，则经过 2.5s 时，物距 u′＝
15cm+（4cm/s﹣2cm/s ）×2.5s＝20cm，像距v′＝15cm+2cm/s×2.5s＝20cm，此时u'＝v'＝
2f＝20cm，由凸透镜成像规律可知此时成倒立等大的实像。
故答案为：（2）不能；倒立实像；物距；（3）投影仪；（4）变暗；（5）向左；（6）等大。
19．（11分）（2023•大庆）现有L
1
、L
2
、L
3
三只额定电压U额 均为2.5V，电阻值不同的小灯泡。
某研究小组分别利用甲、乙、丙三种电路图测量三只小灯泡的额定功率。
（1）图甲电路中，实验操作如下：
①闭合开关S，调节滑动变阻器的滑片，使电压表的示数为U额 ；
②图丁是图甲电流表的表盘，此时示数为 0. 3 A；
③小灯泡L
1
的额定功率为P额1 ＝ 0.7 5 W。
第22页（共27页）（2）图乙电路中，定值电阻的阻值为R ＝12.5 ，实验操作如下：
0
①闭合开关S，调节滑动变阻器的滑片，使电压Ω表的示数为U额 ；
②读出电流表的示数为I＝0.60A，计算出通过R 的电流为 0. 2 A；
0
③小灯泡L
2
的额定功率为P额2 ＝ 1 W。
（3）图丙电路中，电源电压未知但恒定不变，R 和R 为滑动变阻器，R 的最大阻值为
1 2 2
10 ，实验操作如下：
①Ω保持开关S
2
断开，同时闭合开关S和S
1
，调节R
2
的滑片，使电压表的示数为U额 ；
②断开开关S ，同时闭合开关S和S ，保持 R （填“R ”或“R ”）的滑片位置不变，
1 2 2 1 2
调节 R
1
（填“R
1
”或“R
2
”）的滑片，使电压表示数仍为U额 ；
③仅将R 的滑片P调至最左端，记下电压表的示数U ＝3.00V，再仅将R 的滑片P调至
2 1 2
最右端，记下电压表的示数U
2
＝1.00V，则小灯泡L
3
的额定功率P额3 ＝ 1.2 5 W。
（4）通过图甲和图乙实验，可以得到小灯泡L 和L 在额定电压工作时电阻之比为 4 ： 3
1 2
。
【解答】解：（1）图甲知电压表测量小灯泡两端的电压，电流表测量通过小灯泡的电流，由
图丁知当小灯泡正常发光时通过小灯泡的电流为I ＝0.3A，
1
小灯泡L 的额定功率为：
1
P额1 ＝U额I
1
＝2.5V×0.3A＝0.75W；
（2）由图乙知，定值电阻与小灯泡并联，再和滑动变阻器串联，电流表测量干路的电流，电
压表测量小灯泡和定值电阻两端的电压，由并联电路电压的规律知当小灯泡正常发光时，
定值电阻两端的电压等于小灯泡两端的电压，
则通过R 的电流为：
0
I ＝ ＝ ＝0.2A，
0
由并联电路电流的规律知通过小灯泡的额定电流为：
I ＝I﹣I ＝0.6A﹣0.2A＝0.4A，
2 0
小灯泡L 的额定功率为：
2
P额2 ＝U额I
2
＝2.5V×0.4A＝1W；
（3）①保持开关S
2
断开，同时闭合开关S和S
1
，调节R
2
的滑片，使电压表的示数为U额 ；
②断开开关S ，同时闭合开关S和S ，保持R 的滑片位置不变，通过调节滑动变阻器
1 2 2
R
1
，使R
1
两端电压为小灯泡的额定电压U额 ；
第23页（共27页）③根据等效替代法，此时R ＝R ；
1 L
将R 的滑片P调至最左端，记下电压表的示数为U ＝3.00V；再将R 的滑片P调至最右
2 1 2
端，记下电压表的示数为U ＝1.00V，
2
将R 的滑片P调至最左端，R 连入电路中的电阻为0，电压表的示数为U ＝3.00V即为电
2 2 1
源电压；再将R 的滑片P调至最右端，此时两变阻器串联，电压表的示数为U ，即为R 的
2 2 1
电压为U ＝1.00V，根据串联电路电压的规律和欧姆定律有：
2
＝ ，
解得，R ＝ •R ＝ ×10 ＝5 ，
1 0
Ω Ω
小灯泡额定功率的表达式：
P额3 ＝ ＝ ＝ ＝1.25W；
（4）小灯泡L 和L 在额定电压工作时电阻之比为：
1 2
＝ ＝ ＝ ＝4：3。
故答案为：（1）②0.3；③0.75；（2）②0.2；③1；（3）②R ；R ；③1.25；（4）4：3。
2 1
五、计算题（本大题共2小题，第20题8分，第21题8分，共16分。解题时要写出必要的文字
说明、依据的主要公式或变形公式，运算过程和结果要写明单位，只有结果、没有过程不能得
分）
20．（8分）（2023•大庆）图甲为某品牌饮水机，其铭牌如下表，图乙为其内部简化电路图，该
饮水机有加热和保温两个挡位。R 、R 均为电热丝，当热水箱中水温降至70℃时通过自动
1 2
开关S 切换到加热挡，当温度达到100℃时自动切换到保温挡，饮水机始终在额定电压下
2
工作，已知c水 ＝4.2×103J/（kg•℃）。求：
第24页（共27页）水桶容量：20L
热水箱水量：1kg
额定电压：220V
加热功率P ：1100W
2
保温功率P ：100W
1
（1）电热丝R 的阻值；
1
（2）热水箱中的水由70℃加热到100℃所吸收的热量；
（3）饮水机处于保温挡工作22s时间内电热丝R 产生的热量。
1
【解答】解：（1）由图知，开关S 接b时，电路中只有R ，由P＝ 可知饮水机处于加热状
2 1
态，
则R 的阻值：R ＝ ＝ ＝44 ，
2 2
Ω
当开关S 接a时，电路中R 和R 串联，总电阻最大，饮水机处于保温状态，
2 2 1
电路的总电阻：R总 ＝R
1
+R
2
＝ ＝ ＝484 ，
Ω
电热丝R 的阻值：
1
R
1
＝R总 ﹣R
2
＝484 ﹣44 ＝440 ；
（2）水吸收的热量Ω： Ω Ω
Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×1kg×（100℃﹣70℃）＝1.26×105J；
（3）由欧姆定律可得电路中的电流：
I＝ ＝ ＝ A，
第25页（共27页）由串联电路的电流规律可知，通过电热丝R 电流I ＝I＝ A，
1 1
根据热量Q＝I2Rt可得，饮水机处于保温挡工作22s时间内电热丝R 产生的热量：
1
Q＝I2R t＝（ ）2×440 ×22s＝2000J。
1
Ω
答：（1）电热丝R 的阻值为440 ；
1
（2）热水箱中的水由70℃加热到Ω100℃所吸收的热量为1.26×105J；
（3）饮水机处于保温挡工作22s时间内电热丝R 产生的热量为2000J。
1
21．（8分）（2023•大庆）新时代中国科技飞速发展，激发了广大学生学习和研究的热情。某兴
趣小组在实验室中模拟深水打捞过程。装置如图甲所示，A为封闭的圆柱金属罐，横截面
积S为250cm2，B滑轮重力为50N，横截面积为2S的圆柱槽中装有某种未知密度的液体。
现将金属罐A从槽底匀速捞起，在向上捞起过程中，绳索拉力T与金属罐底面到槽底的
距离h关系如图乙所示，图丙为金属罐顶面刚到液面的位置，图丁为金属罐底面离开液面
的位置（已知g＝10N/kg，不计绳重和摩擦及液体的阻力，不计物体表面附着液体的影响，
捞起过程中金属罐不与槽侧壁接触）。求：
（1）h ﹣h 过程中滑轮组的机械效率；
1 2
（2）金属罐A浸没在液体内部时受到浮力的大小；
（3）金属罐A在h 位置时液体对容器底部的压强。
2
【解答】（1）由图知，h ﹣h 过程中，物体全部出水面后的拉力大小等于重力，即T ＝G＝
1 2 2
200N；
不计绳重和摩擦，滑轮组的机械效率 ＝ ×100%＝
η
×100%＝80%；
（2）金属罐A浸没在液体内部，由图乙知，物体A受竖直向上的浮力与绳索拉力T ＝
1
第26页（共27页）97N，竖直向下的重力，A静止时：
T
1
+F浮 ＝G，代入数据：97N+F浮 ＝200N，F浮 ＝103N；
（3）设金属罐A的高度为h ，则金属罐A浸没在液体中排开液体的体积为：
A
V排 ＝sh A ＝（h 0 +h A ﹣h 1 ）×2S，h A ＝2（h 1 ﹣h 0） ＝2×（0.8m﹣0.6m）＝0.4m，则V排 ＝sh A ＝
250×10﹣4m3×0.4m＝1×10﹣2m3，
F浮 ＝ 液gV排 ；
ρ
液
＝ ＝ ＝1.03×103kg/m3；
ρ
金属罐A在h 位置时，液体的深度仍为0.8m，
2
液体对容器底部的压强：p＝ 液gh′＝1.03×103kg/m3×10N/kg×0.8m＝8.24×103Pa；
故答案为：（1）80%；（2）ρ103N；（3）8.24×103Pa；
第27页（共27页）
