2023年黑龙江省绥化市中考物理试卷
一、选择题（本题共10个小题，每小题2分，共20分。1—8小题每题只有一个正确选项；9、10
小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）请在答题
卡上用2B铅笔把你的选项所对应的方框涂黑
1．（2分）下列有关物理量的估测，符合生活实际的是（ ）
A．学生课桌的高度大约为75dm
B．人们感觉舒适的环境温度约为40℃
C．中学生受到的重力约为500N
D．考场内照明灯的电流约为2A
2．（2分）小明坐在行驶的汽车中，看到路旁的房屋和树木向后退。如果小明是静止的，选择
的参照物是（ ）
A．树木 B．房屋 C．地面 D．汽车座椅

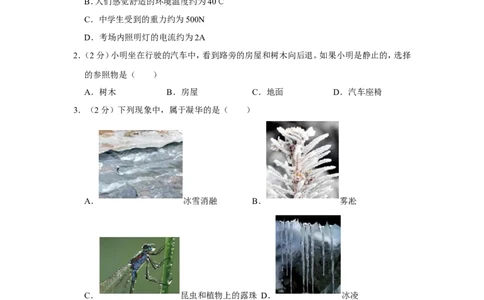

3．（2分）下列现象中，属于凝华的是（ ）
A． 冰雪消融 B． 雾凇
C． 昆虫和植物上的露珠 D． 冰凌
4．（2分）如图所示，小明通过焦距为15cm的凸透镜观察到邮票正立放大的像。下列说法正
确的是（ ）
A．通过凸透镜观察到的像是实像
第1页（共28页）B．邮票到凸透镜的距离等于15cm
C．邮票到凸透镜的距离小于15cm
D．邮票到凸透镜的距离大于30cm
5．（2分）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。现在有一种自动
控制的楼道灯，有声响时声控开关S 闭合，环境光线非常暗时光控开关S 闭合，当光线非
1 2
常暗且有声响时，灯才会发光。下列电路图符合要求的是（ ）
A． B．
C． D．
6．（2分）如图是四冲程汽油机的工作示意图。从能量转化的角度看，机械能转化为内能的冲
程是（ ）
A． B．
C． D．
7．（2分）如图是巨磁电阻（GMR）的特性原理示意图，巨磁电阻的阻值随所在磁场强度的增
强而减小，如果闭合S 、S 并使滑片P向右滑动，下列说法正确的是（ ）
1 2
第2页（共28页）A．电压表示数变小
B．指示灯亮度变暗
C．电流表示数变大
D．巨磁电阻（GMR）阻值变小

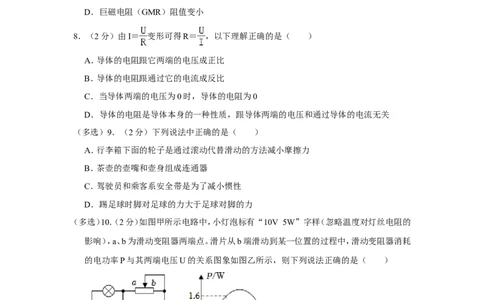

8．（2分）由I＝ 变形可得R＝ ，以下理解正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0
D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
（多选）9．（2分）下列说法中正确的是（ ）
A．行李箱下面的轮子是通过滚动代替滑动的方法减小摩擦力
B．茶壶的壶嘴和壶身组成连通器
C．驾驶员和乘客系安全带是为了减小惯性
D．踢足球时脚对足球的力大于足球对脚的力
（多选）10．（2分）如图甲所示电路中，小灯泡标有“10V 5W”字样（忽略温度对灯丝电阻的
影响），a、b为滑动变阻器两端点。滑片从b端滑动到某一位置的过程中，滑动变阻器消耗
的电功率P与其两端电压U的关系图象如图乙所示，则下列说法正确的是（ ）
A．电源电压为16V
B．小灯泡的阻值为20
Ω
第3页（共28页）C．滑动变阻器的最大阻值为100
D．该电路消耗的最大功率为6WΩ
二、填空题（本题共8个小题，每空1分，共16分）请在答题卡上把你的答案写在所对应的题
号后的指定区域内
11．（2分）为了使教室内的学生免受环境噪声干扰，我们在教学楼周围植树，这是在
减弱噪声（选填“声源处”、“传播过程中”或“人耳处”）；外科医生常利用超声波振
动除去人体内结石，这是利用了声波能传递 。

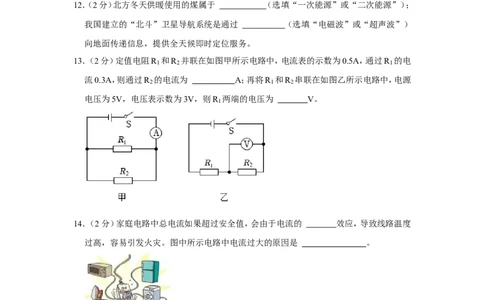

12．（2分）北方冬天供暖使用的煤属于 （选填“一次能源”或“二次能源”）；
我国建立的“北斗”卫星导航系统是通过 （选填“电磁波”或“超声波”）
向地面传递信息，提供全天候即时定位服务。
13．（2分）定值电阻R 和R 并联在如图甲所示电路中，电流表的示数为0.5A，通过R 的电
1 2 1
流0.3A，则通过R 的电流为 A；再将R 和R 串联在如图乙所示电路中，电源
2 1 2
电压为5V，电压表示数为3V，则R 两端的电压为 V。
1
14．（2分）家庭电路中总电流如果超过安全值，会由于电流的 效应，导致线路温度
过高，容易引发火灾。图中所示电路中电流过大的原因是 。
15．（2分）在测量物块密度的实验中，用调好的天平测量物块的质量，当天平平衡时，右盘中
砝码的质量和游码的位置如图甲所示，则物块质量为 g；利用量筒测量物块（不
吸水）的体积，水面位置如图乙所示，则物块的密度为 kg/m3。
第4页（共28页）16．（2分）如图是某电加热器的工作电路图，电加热器有“高温”和“低温”两挡，其中R
1
＝44 ，R ＝176 。当开关S 闭合，S 时是高温挡。该电加热器低温挡正常工作
2 1 2
5minΩ产生的热量Ω是 J。
17．（2分）如图，斜面长L＝5m，高h＝2m。小华用平行于斜面向上的拉力F，用10s将重为
150N的物体从斜面底端匀速拉到斜面顶端，物体沿斜面匀速向上运动时所受摩擦阻力恒
为20N。则拉力所做的功为 J，拉力的功率为 W。
18．（2分）如图，电源电压恒定不变，R 为定值电阻，R 为滑动变阻器（a、b为滑动变阻器两
1 2
端点），小灯泡标有“6V 3W”字样。当开关S 、S 闭合，滑片P置于b端时，小灯泡正常
1 2
发光，电流表的示数为0.9A，滑动变阻器最大阻值是 ；当开关S 闭合，S 断
1 2
开，滑片P置于a端时，电流表示数为0.2A，此时R 的功率为 Ω W。
1
三、作图与实验探究题（本题共7个小题，共30分）请在答题卡上把你的答案写在所对应的
题号后的指定区域内
19．（1分）用线将吊灯悬挂在天花板上静止，请在图中画出吊灯所受力的示意图。
第5页（共28页）20．（1分）请在图中标出通电螺线管的N极，并在P点用箭头标出通电螺线管磁感线的方向。
21．（5分）如图是“探究二力平衡条件”的实验装置。
（1）把小车放在比较光滑的水平桌面上，用手按住小车不动，在两托盘中放入质量相等的
砝码，放手后小车静止；在两托盘中放入质量不相等的砝码，放手后小车运动，这说明相
互平衡的两个力 。用手按住小车不动，把两个托盘放在小车的同一侧，放入
质量相等的砝码，放手后小车运动，这说明相互平衡的两个力 。
（2）把小车放在水平桌面上，保持两托盘砝码质量相等，使小车静止，将小车扭转一个角
度后释放，观察到小车 ，这说明相互平衡的两个力作用在 。
（3）实验中为了减小摩擦力对实验的影响，应选择质量较 的砝码进行实验。（选
填“大”或“小”）
22．（5分）如图是“探究平面镜成像特点”的实验装置。
（1）实验时玻璃板必须 放置在水平桌面上。
（2）实验中为了便于比较像与物的大小关系，应选择两支 的蜡烛，在玻璃板
一侧点燃蜡烛A，在另一侧将未点燃的蜡烛B放到蜡烛A像的位置，发现它们完全重合，
这说明像与物的大小 。
（3）移去蜡烛B，在其位置上竖立一光屏，直接观察光屏，不能看到蜡烛A的像，这说明平
面镜成的是 像。（选填“实”或“虚”）
（4）岸边的树木在水中的像看上去是“倒立”的，请解释产生这一现象的原因
。
第6页（共28页）23．（5分）如图是“探究水和煤油的吸热能力”的实验装置。实验记录如表。
物质 初温/℃ 加热时间/min 末温/℃
水 20 4 30
煤油 20 4 40
（1）实验中利用相同规格的电加热器给水和煤油加热，需要控制水和煤油的
（选填“质量”或“体积”）相等。
（2）本实验是通过比较 来反映水和煤油吸热能力的强弱。分析数据可知
（选填“水”或“煤油”）的吸热能力较强。
（3）若实验中水的质量是200g，加热4min，水吸收的热量为 J。
（4）汽车发动机用水作冷却剂，这是利用了水 的性质。
24．（6分）如图所示，在“测量滑轮组机械效率”的实验中，利用图2甲、乙、丙三个实验装
置进行实验，测得的实验数据如表。（钩码规格相同、动滑轮个数越多重力越大）
实验 钩码重力 提升高度 绳端拉力 绳端移动距离 机械效
次数 G/N h/m F/N s/m 率
1 4 0.1 0.3 η
2 8 0.1 3.2 0.3 83.3%
3 8 0.1 2.0 0.5 80.0%
（1）在实验中，应沿竖直方向 拉动弹簧测力计。
（2）第一次实验中，如图1所示，弹簧测力计的示数是 N，机械效率是
（精确到0.1%）。
（3）由1、2两次实验数据可得出结论： 。
（4）由 两次实验数据可得出结论：使用不同滑轮组提升相同重物，动滑轮越
重，机械效率越低。
第7页（共28页）（5）在第三次实验操作的基础上，如图2丁所示改变绳端拉力方向，测得的滑轮组机械效
率将 。（选填“偏高”、“偏低”或“不变”）
25．（7分）用如图甲所示的电路测量未知电阻R 的阻值（阻值约为10 ），电源电压为3V。
x
Ω
（1）请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表
的示数变小。（导线不允许交叉）
（2）电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原因可
能是 。（写出一种原因即可）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流
表示数如图乙是 A，则测得未知电阻R ＝ 。实验中通过移动滑片位
x
置得到多组实验数据计算出R 的平均值，这样做的目的是为了Ω 。
x
（4）另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻
值为R ，a、b为滑动变阻器两端点，请把实验步骤补充完整。
0
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U ；
1
②闭合开关S， ，读出电压表示数U ，则待测电阻的表达式R ＝
2 x
。（用R 、U 、U 表示）
0 1 2
四、综合应用题（本题共2个小题，26题7分，27题7分，共14分）请在答题卡上把你的答案
写在所对应的题号后的指定区域内
第8页（共28页）26．（7分）水平桌面上有一个底面积为200cm2的圆柱形容器，容器中水的深度为15cm。如图
所示，用细线将一质量忽略不计的杠杆悬挂起来，把质量为0.3kg的物体A用细线悬挂在
杠杆C处，再把体积为400cm3的物体B（不吸水）用细线悬挂在杠杆D处，当物体B浸没
在水中静止时，杠杆恰好在水平位置平衡，此时C、D两点到支点O的距离分别为10cm、
15cm。求：
（1）物体B受到的浮力。
（2）物体B浸没在水中静止时，水对容器底部的压强。
（3）细线对物体B的拉力及物体B的密度。
27．（7分）如图，电路中电源电压可调，小灯泡L标有“6V 3W”字样（忽略温度对灯丝电阻
的影响），滑动变阻器R 的铭牌上标有“100 0.6A”字样，电流表量程0～3A，电压表量
2
程0～15V。将电源电压调至18V，闭合开关ΩS 、S ，断开S ，调节滑动变阻器滑片使小灯
1 3 2
泡正常发光。
（1）求小灯泡正常发光时的电流和此时滑动变阻器连入电路的阻值。
（2）开关状态不变，电源电压仍为18V。在保证电路安全的情况下，求电路消耗的最小功
率。
（3）现调节电源电压，闭合开关S 、S ，断开S ，将滑动变阻器滑片移至a点时，滑动变阻
1 2 3
器连入电路的阻值为R ，电流表示数为I ，电压表示数为6V；将滑动变阻器的滑片移至b
a a
点时，滑动变阻器连入电路的阻值为R ，电流表示数为I 。I ：I ＝2：3，R ＝2R 。求此时电
b b a b a b
源电压。
第9页（共28页）2023年黑龙江省绥化市中考物理试卷
参考答案与试题解析
一、选择题（本题共10个小题，每小题2分，共20分。1—8小题每题只有一个正确选项；9、10
小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）请在答题
卡上用2B铅笔把你的选项所对应的方框涂黑
1．（2分）下列有关物理量的估测，符合生活实际的是（ ）
A．学生课桌的高度大约为75dm
B．人们感觉舒适的环境温度约为40℃
C．中学生受到的重力约为500N
D．考场内照明灯的电流约为2A
【解答】解：A.学生课桌的高度大约为7.5dm，故A不符合实际；
B.人们感觉舒适的环境温度约为23℃，故B不符合实际；
C.中学生受到的重力约为500N，故C符合实际；
D.考场内照明灯的额定功率约为40W，正常工作电流约为I＝ ≈0.18A，故D不
符合实际。
故选：C。
2．（2分）小明坐在行驶的汽车中，看到路旁的房屋和树木向后退。如果小明是静止的，选择
的参照物是（ ）
A．树木 B．房屋 C．地面 D．汽车座椅
【解答】解：如果说小明是静止的，则小明相对参照物来说位置没有发生改变，小明相对于
树木、房屋、地面位置发生了变化，是运动的，相对于汽车座椅位置没有发生变化，是静止
的，故ABC不符合题意，D符合题意。
故选：D。
3．（2分）下列现象中，属于凝华的是（ ）
第10页（共28页）A． 冰雪消融 B． 雾凇
C． 昆虫和植物上的露珠 D． 冰凌
【解答】解：A、冰雪在太阳光照射下熔化成水，属于熔化现象，故A错误；
B、雾凇是空气中的水蒸气遇冷凝华形成的小冰晶，故B正确；
C、昆虫和植物上的露珠是水蒸气遇冷液化成的小水珠，故C错误；
D、冰凌是液态水凝固变成的冰，故D错误。
故选：B。
4．（2分）如图所示，小明通过焦距为15cm的凸透镜观察到邮票正立放大的像。下列说法正
确的是（ ）
A．通过凸透镜观察到的像是实像
B．邮票到凸透镜的距离等于15cm
C．邮票到凸透镜的距离小于15cm
D．邮票到凸透镜的距离大于30cm
【解答】解：用凸透镜观察邮票时，观察到邮票正立放大的像，把凸透镜作为放大镜使用，
邮票到凸透镜的距离一定小于凸透镜的焦距15cm，此时看到的像为正立、放大的虚。故C
正确，ABD错误。
故选：C。
5．（2分）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。现在有一种自动
控制的楼道灯，有声响时声控开关S 闭合，环境光线非常暗时光控开关S 闭合，当光线非
1 2
第11页（共28页）常暗且有声响时，灯才会发光。下列电路图符合要求的是（ ）
A． B．
C． D．
【解答】解：电路中开关控制用电器时，开关和用电器是串联的。光控开关和声控开关同时
控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯
泡应该是串联的，故A正确。
故选：A。
6．（2分）如图是四冲程汽油机的工作示意图。从能量转化的角度看，机械能转化为内能的冲
程是（ ）
A． B．
C． D．
【解答】解：A．进气门和排气门都关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能
转化为内能的过程，故A符合题意；
B．进气门打开，排气门关闭，活塞下行，所以是吸气冲程，此冲程没有能量转化，故B不符
合题意；
C．进气门关闭，排气门打开，活塞上行，所以是排气冲程，此冲程没有能量转化，故C不符
合题意；
第12页（共28页）D．进气门和排气门都关闭，活塞下行，所以是做功冲程，做功冲程是将内能转化为机械能
的过程，故D不符合题意。
故选：A。
7．（2分）如图是巨磁电阻（GMR）的特性原理示意图，巨磁电阻的阻值随所在磁场强度的增
强而减小，如果闭合S 、S 并使滑片P向右滑动，下列说法正确的是（ ）
1 2
A．电压表示数变小
B．指示灯亮度变暗
C．电流表示数变大
D．巨磁电阻（GMR）阻值变小
【解答】解：根据图示可知，右侧电路为串联电路，电压表测量GMR两端的电压，电流表测
量电路中的电流；
如果闭合S 、S 并使滑片P向右滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可
1 2
知，通过电磁铁的电流变小，电磁铁的磁性变小，巨磁电阻的阻值变大，右侧电路的总电
阻变大，根据欧姆定律可知，电路中的电流变小，根据P＝I2R可知，灯泡的实际功率变小，
亮度变暗；
巨磁电阻的阻值变大，根据串联电路的分压规律可知，其分担的电压变大，电压表示数变
大；
综上所述，B正确。
故选：B。
8．（2分）由I＝ 变形可得R＝ ，以下理解正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0
D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
【解答】解：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，
第13页（共28页）与两端的电压和通过的电流无关，当导体两端的电压为0时，导体的电阻不为0，故D正
确。
故选：D。
（多选）9．（2分）下列说法中正确的是（ ）
A．行李箱下面的轮子是通过滚动代替滑动的方法减小摩擦力
B．茶壶的壶嘴和壶身组成连通器
C．驾驶员和乘客系安全带是为了减小惯性
D．踢足球时脚对足球的力大于足球对脚的力
【解答】解：A、行李箱下面的轮子是通过滚动代替滑动的方法减小摩擦力，故A正确；
B、茶壶的壶嘴和壶身符合上端开口、下部连通的特点，组成了连通器，故B正确；
C、驾驶员和乘客系安全带是为了防止因惯性带来的伤害，但不能减小惯性，故C错误；
D、踢足球时脚对足球的力和足球对脚的力是一对相互作用力，大小相等，故D错误。
故选：AB。
（多选）10．（2分）如图甲所示电路中，小灯泡标有“10V 5W”字样（忽略温度对灯丝电阻的
影响），a、b为滑动变阻器两端点。滑片从b端滑动到某一位置的过程中，滑动变阻器消耗
的电功率P与其两端电压U的关系图象如图乙所示，则下列说法正确的是（ ）
A．电源电压为16V
B．小灯泡的阻值为20
C．滑动变阻器的最大阻Ω值为100
D．该电路消耗的最大功率为6WΩ
【解答】解：B、由P＝UI＝ 可知，小灯泡的阻值：R ＝ ＝ ＝20 ，故B正
L
Ω
确；
C、由图甲可知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路
第14页（共28页）中的电流；
滑片在b端时，滑动变阻器接入电路的电阻最大，由串联电路的分压原理可知，此时滑动
变阻器两端的电压最大，
由图乙可知此时滑动变阻器两端的电压为10V，滑动变阻器的电功率为1W，
由P＝UI可知，此时电路中的电流：I最小 ＝ ＝ ＝0.1A，
由欧姆定律可知，滑动变阻器的最大阻值：R滑大 ＝ ＝ ＝100 ，故C正确；
Ω
A、由串联电路的电阻特点和欧姆定律可知，电源电压：U＝I最小 （R
L
+R滑大 ）＝0.1A×
（20 +100 ）＝12V，故A 错误；
Ω Ω
D、由P＝UI可知，灯泡的额定电流：I额 ＝ ＝ ＝0.5A，
由串联电路的电流特点可知，电路中的最大电流：I最大 ＝I额 ＝0.5A，
该电路消耗的最大功率：P＝UI＝12V×0.5A＝6W，故D正确。
故选：BCD。
二、填空题（本题共8个小题，每空1分，共16分）请在答题卡上把你的答案写在所对应的题
号后的指定区域内
11．（2分）为了使教室内的学生免受环境噪声干扰，我们在教学楼周围植树，这是在 传播
过程中 减弱噪声（选填“声源处”、“传播过程中”或“人耳处”）；外科医生常利用
超声波振动除去人体内结石，这是利用了声波能传递 能量 。
【解答】解：（1）在教学楼周围植树可以减弱传来的噪声，是在传播过程中减弱噪声的，是
一种让学生免除噪声干扰很有效的方法
（2）医生通常利用超声波振动除去人体内的结石，说明声波能传递能量。
故答案为：传播过程中；能量。
12．（2分）北方冬天供暖使用的煤属于 一次能源 （选填“一次能源”或“二次能源”）；
我国建立的“北斗”卫星导航系统是通过 电磁波 （选填“电磁波”或“超声波”）
向地面传递信息，提供全天候即时定位服务。
【解答】解：煤可以直接在自然界取得，属于一次能源；“北斗”卫星导航系统是通过电磁
波传递信息。
第15页（共28页）故答案为：一次能源；电磁波。
13．（2分）定值电阻R 和R 并联在如图甲所示电路中，电流表的示数为0.5A，通过R 的电
1 2 1
流0.3A，则通过R 的电流为 0. 2 A；再将R 和R 串联在如图乙所示电路中，电源电
2 1 2
压为5V，电压表示数为3V，则R 两端的电压为 2 V。
1
【解答】解：定值电阻R 和R 并联，电流表测量干路的电流，电流表的示数为0.5A，通过
1 2
R 的电流0.3A，根据在并联电路中，干路电流等于各支路电流之和，
1
则通过R 的电流为：I ＝I﹣I ＝0.5A﹣0.3A＝0.2A；
2 2 1
将R 和R 串联在电路中，电源电压为5V，电压表示数为3V，根据串联电路中总电压等于
1 2
各部分电路电压之和，则R 两端的电压为：U ＝U﹣U ＝5V﹣3V＝2V。
1 1 2
故答案为：0.2；2。
14．（2分）家庭电路中总电流如果超过安全值，会由于电流的 热 效应，导致线路温度过
高，容易引发火灾。图中所示电路中电流过大的原因是 用电器总功率过大 。
【解答】解：（1）家庭电路中总电流如果超过安全值，会由于电流的热效应，导致线路温度
过高，容易引发火灾。
观察图中可知，图中用电器总功率过大，由公式P＝UI得，电路中的电流：I＝ ，电路的电
压不变，当总功率P过大时，电流I会过大。
故答案为：热；用电器总功率过大。
15．（2分）在测量物块密度的实验中，用调好的天平测量物块的质量，当天平平衡时，右盘中
砝码的质量和游码的位置如图甲所示，则物块质量为 5 4 g；利用量筒测量物块（不吸
第16页（共28页）水）的体积，水面位置如图乙所示，则物块的密度为 2.7×1 0 3 kg/m3。
【解答】解：由图甲知，物块质量m＝50g+4g＝54g；由图乙知，物块体积V＝40mL﹣20mL
＝20mL＝20cm3，
则物块的密度 ＝ ＝ ＝2.7g/cm3＝2.7×103kg/m3。
ρ
故答案为：54；2.7×103。
16．（2分）如图是某电加热器的工作电路图，电加热器有“高温”和“低温”两挡，其中R
1
＝44 ，R ＝176 。当开关S 闭合，S 闭合 时是高温挡。该电加热器低温挡正常工作
2 1 2
5minΩ产生的热量Ω是 6.6×1 0 4 J。
【解答】解：由图可知，当开关S 闭合，S 断开时，R 、R 串联，根据串联电路的电阻特点可
1 2 1 2
知，此时电路中的总电阻最大，由P＝ 可知，电路中的总功率最小，电加热器处于低温
挡；
当开关S 、S 都闭合时，只有R 工作，电路中的总在最小，总功率最大，电加热器处于高
1 2 1
温挡；
低温挡的功率：P低 ＝ ＝ ＝220W，
由P＝ 可知，该电加热器低温挡正常工作5min产生的热量：Q＝W＝P低t＝220W×5×60s
＝6.6×104J。
第17页（共28页）故答案为：闭合；6.6×104。
17．（2分）如图，斜面长L＝5m，高h＝2m。小华用平行于斜面向上的拉力F，用10s将重为
150N的物体从斜面底端匀速拉到斜面顶端，物体沿斜面匀速向上运动时所受摩擦阻力恒
为20N。则拉力所做的功为 40 0 J，拉力的功率为 4 0 W。
【解答】解：物体从斜面底端拉动顶端时，所做的有用功：W有用 ＝Gh＝150N×2m＝300J；
额外功的大小为：W额外 ＝fs＝20N×5m＝100J；
则总功即拉力所做的功为：W总 ＝W有用+W额外 ＝300J+100J＝400J；
拉力的功率为：P＝ ＝ ＝40W。
故答案为：400；40。
18．（2分）如图，电源电压恒定不变，R 为定值电阻，R 为滑动变阻器（a、b为滑动变阻器两
1 2
端点），小灯泡标有“6V 3W”字样。当开关S 、S 闭合，滑片P置于b端时，小灯泡正常
1 2
发光，电流表的示数为0.9A，滑动变阻器最大阻值是 1 5 ；当开关S 闭合，S 断开，
1 2
滑片P置于a端时，电流表示数为0.2A，此时R 的功率为 Ω 0. 6 W。
1
【解答】解：（1）开关S 、S 闭合，滑片P置于b端时，R 被短路，滑动变阻器的最大阻值与
1 2 1
灯泡并联，电流表测干路电流；
由并联电路的电压特点和灯泡正常发光可知，电源电压：U＝U ＝6V，
L
由P＝UI可得，灯泡L正常工作时的电流：I ＝ ＝ ＝0.5A，
L
由并联电路的电流特点可知，通过滑动变阻器的电流：I ＝I﹣I ＝0.9A﹣0.5A＝0.4A，
b L
由欧姆定律可知，滑动变阻器的最大阻值：R
2大
＝ ＝ ＝15 ；
Ω
第18页（共28页）（2）开关S 闭合，S 断开，滑片P置于a端时，灯泡被短路，滑动变阻器的最大阻值与定值
1 2
电阻R 串联，电流表测电路中的电流；
1
由欧姆定律可知，滑动变阻器两端的电压：U
2大
＝I'R
2大
＝0.2A×15 ＝3V，
由串联电路的电压特点可知，R
1
两端的电压：U
1
＝U﹣U
2大
＝6V﹣Ω3V＝3V，
此时R 的功率：P＝UI＝3V×0.2A＝0.6W。
1
故答案为：15；0.6。
三、作图与实验探究题（本题共7个小题，共30分）请在答题卡上把你的答案写在所对应的
题号后的指定区域内
19．（1分）用线将吊灯悬挂在天花板上静止，请在图中画出吊灯所受力的示意图。
【解答】解：悬挂在天花板上的吊灯受到竖直向下的重力和竖直向上的拉力的作用，在这
两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的，如下图所
示：
故答案为：见上图。
20．（1分）请在图中标出通电螺线管的N极，并在P点用箭头标出通电螺线管磁感线的方向。
【解答】解：由图可知，电流从螺线管的左侧内部流入，从右侧接线柱流出，所以电流是从
来螺线管的左端流入，右端流出的，根据安培定则可知，螺线管的右端为N极，左端为S
极；在磁体的外部，磁感线是从磁体的N极出来，回到S极的，如图所示：
第19页（共28页）。
21．（5分）如图是“探究二力平衡条件”的实验装置。
（1）把小车放在比较光滑的水平桌面上，用手按住小车不动，在两托盘中放入质量相等的
砝码，放手后小车静止；在两托盘中放入质量不相等的砝码，放手后小车运动，这说明相
互平衡的两个力 大小相等 。用手按住小车不动，把两个托盘放在小车的同一侧，放入
质量相等的砝码，放手后小车运动，这说明相互平衡的两个力 方向相反 。
（2）把小车放在水平桌面上，保持两托盘砝码质量相等，使小车静止，将小车扭转一个角
度后释放，观察到小车 扭转回来 ，这说明相互平衡的两个力作用在 同一直线上 。
（3）实验中为了减小摩擦力对实验的影响，应选择质量较 大 的砝码进行实验。（选填
“大”或“小”）
【解答】解：（1）两边的托盘中砝码质量不同时，则两边拉力不相等，小车运动；质量相等时，
则两边拉力相等，小车静止，说明二力平衡需要两个力大小相等；保持两托盘里砝码的质
量相等，把两个托盘挂在小车的同一侧，即两个力的方向相同，放手后小车运动，不能平
衡，说明二力平衡需要两个力方向相反；
（2）将小车扭转一个角度，两个力就不在一条直线上了，松手后，小车将扭转回来，所以不
能保持平衡状态，说明二力平衡需要两个力在同一直线上；
（3）小车运动过程中受到的摩擦力，若实验中砝码质量越大，即拉力与摩擦力差值大，实
验中能减小摩擦力对实验的影响。
故答案为：（1）大小相等；方向相反；（2）扭转回来；同一直线上；（3）大。
22．（5分）如图是“探究平面镜成像特点”的实验装置。
（1）实验时玻璃板必须 竖直 放置在水平桌面上。
（2）实验中为了便于比较像与物的大小关系，应选择两支 完全相同 的蜡烛，在玻璃
板一侧点燃蜡烛A，在另一侧将未点燃的蜡烛B放到蜡烛A像的位置，发现它们完全重
合，这说明像与物的大小 相等 。
（3）移去蜡烛B，在其位置上竖立一光屏，直接观察光屏，不能看到蜡烛A的像，这说明平
第20页（共28页）面镜成的是 虚 像。（选填“实”或“虚”）
（4）岸边的树木在水中的像看上去是“倒立”的，请解释产生这一现象的原因 水面相
当于平放的平面镜，像是光的反射形成的，像与物体关于镜面对称 。
【解答】解：（1）为了使得像成在桌面上，实验时玻璃板必须竖直放置在水平桌面上。
（2）实验中为了便于比较像与物的大小关系，应选择两支完全相同的蜡烛，在玻璃板一侧
点燃蜡烛A，在另一侧将未点燃的蜡烛B放到蜡烛A像的位置，发现它们完全重合，这说
明像与物的大小相等。
（3）虚像不能呈现在光屏上，移去蜡烛B，在其位置上竖立一光屏，直接观察光屏，不能看
到蜡烛A的像，这说明平面镜成的是虚像；
（4）岸边的树木在水中的像看上去是“倒立”的，这是由于水面相当于平放的平面镜，像
是光的反射形成的，像与物体关于镜面对称，因而看上去是倒影。
故答案为：（1）竖直；完全相同；（2）相等；（3）虚；（4）水面相当于平放的平面镜，像是光的
反射形成的，像与物体关于镜面对称。
23．（5分）如图是“探究水和煤油的吸热能力”的实验装置。实验记录如表。
物质 初温/℃ 加热时间/min 末温/℃
水 20 4 30
煤油 20 4 40
（1）实验中利用相同规格的电加热器给水和煤油加热，需要控制水和煤油的 质量
（选填“质量”或“体积”）相等。
（2）本实验是通过比较 温度的变化 来反映水和煤油吸热能力的强弱。分析数据可知
水 （选填“水”或“煤油”）的吸热能力较强。
（3）若实验中水的质量是200g，加热4min，水吸收的热量为 8.4×1 0 3 J。
（4）汽车发动机用水作冷却剂，这是利用了水 比热容大 的性质。
第21页（共28页）【解答】解：（1）根据比较不同物质吸热能力的方法，要控制物质的质量相同，即实验中应
保证水和煤油的初温与质量都相同，这用到了控制变量法；
（2）用相同的电加热器对液体加热，在相等时间内液体吸收的热量相等，加热时间越长，
液体吸收的热量越多，可以用加热时间长短表示吸收热量的多少，温度的变化反映液体吸
热能力的强弱；
由表中数据可知，加热了4min，水的温度升高了10℃，煤油升高了20℃，所以水的吸热能
力强；
（3）水吸收的热量为Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×0.2kg×（30℃﹣20℃）＝8.4×103J；
（4）因为水的比热容大，和同样质量的其它物质相比，升高相同的温度，水从发动机吸热
多，冷却效果好。
故答案为：（1）质量；（2）温度的变化；水；（3）8.4×103；（4）比热容大。
24．（6分）如图所示，在“测量滑轮组机械效率”的实验中，利用图2甲、乙、丙三个实验装
置进行实验，测得的实验数据如表。（钩码规格相同、动滑轮个数越多重力越大）
实验 钩码重力 提升高度 绳端拉力 绳端移动距离 机械效
次数 G/N h/m F/N s/m 率
1 4 0.1 0.3 η
2 8 0.1 3.2 0.3 83.3%
3 8 0.1 2.0 0.5 80.0%
（1）在实验中，应沿竖直方向 匀速 拉动弹簧测力计。
（2）第一次实验中，如图1所示，弹簧测力计的示数是 1. 8 N，机械效率是 74. 1
（精确到0.1%）。
（3）由1、2两次实验数据可得出结论： 使用同一滑轮组，物重越大，机械效率越高 。
（4）由 2 、 3 两次实验数据可得出结论：使用不同滑轮组提升相同重物，动滑轮越重，
机械效率越低。
（5）在第三次实验操作的基础上，如图2丁所示改变绳端拉力方向，测得的滑轮组机械效
率将 偏低 。（选填“偏高”、“偏低”或“不变”）
第22页（共28页）【解答】解：（1）实验中要沿竖直方向匀速拉动弹簧测力计，弹簧测力计示数不变，便于读
数；
（2）图示弹簧测力计的1N之间平均分成5等份，所以其分度值为0.2N；指针所指示的刻
度值为1.8N；
第一次实验机械效率：
＝ ×100%＝ ×100%＝ ×100%≈74.1%；
η
（3）由1、2两次实验数据可知，使用同一滑轮组，物重越大，机械效率越高；
（4）比较第2、3次实验数据可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮越
重，滑轮组的机械效率越低；
（5）在丁图中，若拉力F向右倾斜，则拉力变大，总功变大，有用功不变，故测出的机械效
率将偏低。
故答案为：（1）匀速；（2）1.8；74.1；（3）使用同一滑轮组，物重越大，机械效率越高；（4）2、
3；（5）偏低。
25．（7分）用如图甲所示的电路测量未知电阻R 的阻值（阻值约为10 ），电源电压为3V。
x
Ω
（1）请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表
第23页（共28页）的示数变小。（导线不允许交叉）
（2）电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原因可
能是 电阻 R 短路（或电压表短路或电压表断路） 。（写出一种原因即可）
x
（3）排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流
表示数如图乙是 0. 3 A，则测得未知电阻R ＝ 9 。实验中通过移动滑片位置得到
x
多组实验数据计算出R 的平均值，这样做的目的是为了Ω 减小误差 。
x
（4）另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻
值为R ，a、b为滑动变阻器两端点，请把实验步骤补充完整。
0
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U ；
1
②闭合开关S， 移动滑动变阻器滑片 P 至 b 端 ，读出电压表示数U ，则待测电阻的表
2
达式R ＝ • R 。（用R 、U 、U 表示）
x 0 0 1 2
【解答】解：（1）滑动变阻器的滑片向右滑动时，电流表的示数变小，说明滑动变阻器阻值
变大，故滑动变阻器选用左下接线柱与R 串联在电路中，如下图所示：
x
；
（2）电路连接完成后，闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说
明电压表并联的电路短路或电压表短路或电压表断路，即出现此现象的原因可能是电阻
R 短路（或电压表短路或电压表断路）；
x
（3）排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流
表示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.3A，则测得未知电阻R ＝
x
＝ ＝9 ；
Ω
第24页（共28页）为了减小误差，应多次测量取平均值；
（4）实验步骤：
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U ；
1
②闭合开关S，移动滑动变阻器滑片P至b端，读出电压表示数U ；
2
在步骤①中，电路为只有R 的简单电路，电压表测电源电压为U ；
x 1
在步骤②中，R 与滑动变阻器最大阻值串联，电压表测R 两端电压，根据串联电路电压
x x
规律，滑动变阻器两端电压为U滑 ＝U
1
﹣U
2
，根据串联分压原理有，
＝ ，即 ＝ ，
解得：R ＝ •R 。
x 0
故答案为：（1）见解答图；（2）电阻R 短路（或电压表短路或电压表断路）；（3）0.3；9；减小
x
误差；（4）②移动滑动变阻器滑片P至b端； •R 。
0
四、综合应用题（本题共2个小题，26题7分，27题7分，共14分）请在答题卡上把你的答案
写在所对应的题号后的指定区域内
26．（7分）水平桌面上有一个底面积为200cm2的圆柱形容器，容器中水的深度为15cm。如图
所示，用细线将一质量忽略不计的杠杆悬挂起来，把质量为0.3kg的物体A用细线悬挂在
杠杆C处，再把体积为400cm3的物体B（不吸水）用细线悬挂在杠杆D处，当物体B浸没
在水中静止时，杠杆恰好在水平位置平衡，此时C、D两点到支点O的距离分别为10cm、
15cm。求：
（1）物体B受到的浮力。
（2）物体B浸没在水中静止时，水对容器底部的压强。
（3）细线对物体B的拉力及物体B的密度。
第25页（共28页）【解答】解：（1）因为物体B浸没在水中，所以物体B排开水的体积：V排 ＝V
B
＝400cm3，
则此时物体B受到的浮力：F B浮 ＝ 水gV B排 ＝1×103kg/m3×10N/kg×400×10﹣6m3＝4N；
（2）由V＝Sh可知，容器中水的体ρ 积：V水 ＝Sh水0 ＝200cm2×15cm＝3000cm3，
水和B的总体积：V＝V水+V
B
＝3000cm3+400cm3＝3400cm3，
则此时容器中水的深度：h＝ ＝ ＝17cm，
水对容器底部的压强：p＝ 水gh＝1.0×103kg/m3×10N/kg×17×10﹣2m＝1.7×103Pa；
（3）物体A的重力：G
A
＝ρm
A
g＝0.3kg×10N/kg＝3N，
由杠杆平衡条件可知：F拉×L
OD
＝G
A
×L
OC
，
解得：F拉 ＝ ×G
A
＝ ×3N＝2N，
由力的平衡条件可知，B的重力：G
B
＝F拉+F
B浮
＝2N+4N＝6N，
由G＝mg可知，物体A的质量：m ＝ ＝ ＝0.6kg，
B
物体B的密度： ＝ ＝ ＝1.5×103kg/m3。
B
ρ
答：（1）物体B受到的浮力为4N；
（2）物体B浸没在水中静止时，水对容器底部的压强为1.7×103Pa；
（3）细线对物体B的拉力为2N，物体B的密度为1.5×103kg/m3。
27．（7分）如图，电路中电源电压可调，小灯泡L标有“6V 3W”字样（忽略温度对灯丝电阻
的影响），滑动变阻器R 的铭牌上标有“100 0.6A”字样，电流表量程0～3A，电压表量
2
程0～15V。将电源电压调至18V，闭合开关ΩS 、S ，断开S ，调节滑动变阻器滑片使小灯
1 3 2
泡正常发光。
（1）求小灯泡正常发光时的电流和此时滑动变阻器连入电路的阻值。
（2）开关状态不变，电源电压仍为18V。在保证电路安全的情况下，求电路消耗的最小功
率。
（3）现调节电源电压，闭合开关S 、S ，断开S ，将滑动变阻器滑片移至a点时，滑动变阻
1 2 3
器连入电路的阻值为R ，电流表示数为I ，电压表示数为6V；将滑动变阻器的滑片移至b
a a
点时，滑动变阻器连入电路的阻值为R ，电流表示数为I 。I ：I ＝2：3，R ＝2R 。求此时电
b b a b a b
第26页（共28页）源电压。
【解答】解：（1）闭合开关S 、S ，断开S ，调节滑动变阻器滑片使小灯泡正常发光，此时滑
1 3 2
动变阻器和小灯泡串联接入电路，
小灯泡L标有“6V 3W”字样（忽略温度对灯丝电阻的影响），由电功率P＝UI可知：
小灯泡正常发光时的电流I＝ ＝ ＝0.5A；
由串联电路的电压规律可知：
滑动变阻器两端的电压U滑 ＝U﹣U灯 ＝18V﹣6V＝12V，
由欧姆定律I＝ 可知：
此时滑动变阻器连入电路的阻值R滑 ＝ ＝ ＝24 ；
Ω
（2）开关状态不变，闭合开关S 、S ，断开S ，此时滑动变阻器和小灯泡串联接入电路，电
1 3 2
压表测量滑动变阻器两端电压，电流表测量串联电路电流，
由电功率P＝UI可知，当电源电压U＝18V不变时，电路消耗的最小功率即要求电路中的
电流达到最小值，
在保证电路安全的情况下，当电压表示数达到最达U滑 ＝15V时，滑动变阻器的可接入阻
值最大，此时电路中的电流达到最小值，
由串联电路的电压规律可知：
小灯泡两端的电压U灯 ＝U﹣U滑 ＝18V﹣15V＝3V，
小灯泡L标有“6V 3W”字样（忽略温度对灯丝电阻的影响），小灯泡相当于定值电阻，
由电功率P＝UI＝ 可知：
小灯泡的阻值R＝ ＝ ＝12 ，
Ω
通过小灯泡的电流I ＝ ＝ ＝0.25A，
min
在保证电路安全的情况下，电路消耗的最小功率P ＝UI ＝18V×0.25A＝4.5W；
min min
第27页（共28页）（3）闭合开关S 、S ，断开S ，此时滑动变阻器R 和定值电阻R 串联接入电路，电压表测
1 2 3 2 1
量滑动变阻器两端电压，电流表测量串联电路电流，
I ：I ＝2：3，R ＝2R ，可令I ＝2I，则I ＝3I，
a b a b a b
将滑动变阻器滑片移至a点时，滑动变阻器连入电路的阻值为R ，电流表示数为I ，电压
a a
表示数为6V，
此时电源电压U＝U +U ＝6V+I R ＝6V+2IR ，U ＝I R ＝2I×2R ＝6V得IR ＝1.5V，
a 1 a 1 1 a a a b b
将滑动变阻器的滑片移至b点时，滑动变阻器连入电路的阻值为R ，电流表示数为I ，
b b
此时电源电压U＝U +U ＝I R +I R ＝3IR +3IR ＝4.5V+3IR ，
b 1 b b b 1 b 1 1
所以：6V+2IR ＝4.5V+3IR ，
1 1
解得：IR ＝1.5V，
1
电源电压U＝6V+2IR ＝6V+3V＝9V。
1
答：（1）小灯泡正常发光时的电流为0.5A；此时滑动变阻器连入电路的阻值为24 ；
（2）在保证电路安全的情况下，电路消耗的最小功率为4.5W； Ω
（3）此时电源电压为9V。
第28页（共28页）
