2.7 广播电视中心工程施工技术

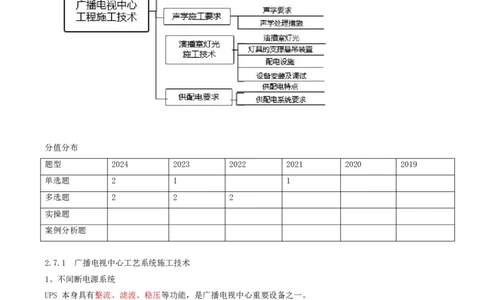

思维导图
分值分布
题型 2024 2023 2022 2021 2020 2019
单选题 2 1 1
多选题 2 2 2
实操题
案例分析题
2.7.1 广播电视中心工艺系统施工技术
1、不间断电源系统
UPS 本身具有整流、滤波、稳压等功能，是广播电视中心重要设备之一。
UPS系统主要功能：
（1）交流稳压功能，不需要增加交流稳压器。
（2）瞬间电网断电的保护功能，尤其是在线式UPS不存在逆变转换时间。
（3）后备直流供电的功能，可保障用电设备在断电期间的电源供给，维持设备正常工作。
（4）有一定的滤波功能，能够滤除一些电网干扰信号，起着净化电源的作用。
UPS系统的基本要求：（1）必须是在线式。
（2）必须保证没有任何干扰信号的漏放，确保不对电视设备的技术指标产生任何不良影响。
（3）必须有较高的可靠性和稳定性。
（4）配备一定的后备蓄电池组，延长有效供电时间。
2、空调通风系统
采用地下出风和房顶送风的方式是最为合理的
出风口的位置不能正放在设备机架的上方，以防止出风口的冷凝水滴落损坏设备

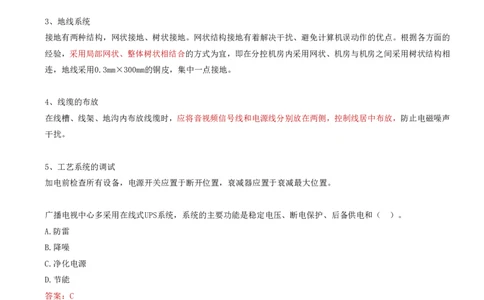

3、地线系统
接地有两种结构，网状接地、树状接地。网状结构接地有着解决干扰、避免计算机误动作的优点。根据各方面的
经验，采用局部网状、整体树状相结合的方式为宜，即在分控机房内采用网状、机房与机房之间采用树状结构相
连，地线采用0.3mm×300mm的铜皮，集中一点接地。
4、线缆的布放
在线槽、线架、地沟内布放线缆时，应将音视频信号线和电源线分别放在两侧，控制线居中布放，防止电磁噪声
干扰。
5、工艺系统的调试
加电前检查所有设备，电源开关应置于断开位置，衰减器应置于衰减最大位置。
广播电视中心多采用在线式UPS系统，系统的主要功能是稳定电压、断电保护、后备供电和（ ）。
A.防雷
B.降噪
C.净化电源
D.节能
答案：C
广播电视中心工艺系统中，在线槽内布放线缆时，应（ ）布放，防止电磁噪声干扰。
A.将电源线和控制线分别放两侧，音视频信号线居中
B.将电源线和音视频信号线分别放两侧，控制线居中
C.将音视频信号线和控制线分别放两侧，电源线居中
D.将音视频信号线分别放两侧，电源线和控制线居中
答案：B2.7.2 广播电视声学施工技术
1、录音室的声学要求
录音室的声学要求：录音室必须进行特殊的声学处理，一是应有适当的混响时间，并且房间中的声音扩散均匀，
二是应能隔绝外面的噪声。
为满足第一个要求，录音室的墙壁和顶棚上应布置适当的吸声材料，在地面上要铺上地毯，以控制各种频率的声
音在录音室中的扩散程度，使录音室的混响时间符合要求。

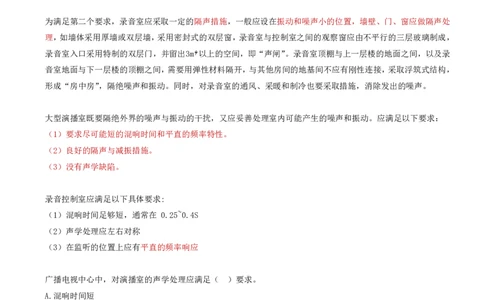

为满足第二个要求，录音室应采取一定的隔声措施，一般应设在振动和噪声小的位置，墙壁、门、窗应做隔声处
理，如墙体采用厚墙或双层墙，采用密封式的双层窗，录音室与控制室之间的观察窗应由不平行的三层玻璃制成，
录音室入口采用特制的双层门，并留出3m۶以上的空间，即“声闸”。录音室顶棚与上一层楼的地面之间，以及录
音室地面与下一层楼的顶棚之间，需要用弹性材料隔开，与其他房间的地基间不应有刚性连接，采取浮筑式结构，
形成“房中房”，隔绝噪声和振动。同时，对录音室的通风、采暖和制冷也要采取措施，消除发出的噪声。
大型演播室既要隔绝外界的噪声与振动的干扰，又应妥善处理室内可能产生的噪声和振动。应满足以下要求：
（1）要求尽可能短的混响时间和平直的频率特性。
（2）良好的隔声与减振措施。
（3）没有声学缺陷。
录音控制室应满足以下具体要求:
（1）混响时间足够短，通常在 0.25~0.4S
（2）声学处理应左右对称
（3）在监听的位置上应有平直的频率响应
广播电视中心中，对演播室的声学处理应满足（ ）要求。
A.混响时间短
B.频率特性平直
C.音色柔和
D.隔声效果好
E.没有声学缺陷
答案：ABDE
2、常见的声学处理措施地面和窗户：室内的地面也可铺塑料地板或地毯，以减小室内噪声，并对空调等设备所产生的噪声采取相应的隔
声措施。控制室与演播室之间的观察窗也是需要进行隔声处理的关键部位，常用的方法是采用双层玻璃，夹层空
间不要造成两玻璃平行的腔体，玻璃要有一定的厚度。
墙面:对于100m۶以上的录音室和演播室来说，多用49cm 砖墙和钢筋混凝土顶板加轻质隔声吊顶。但因为环保的
要求，稀土砖墙逐渐少用，代之以多种材料的空心砖墙。必要时可用双层空心砖墙，砌墙时横竖砖缝都要灰浆饱
满，墙体两侧抹灰。
3、空调专业的声学要求

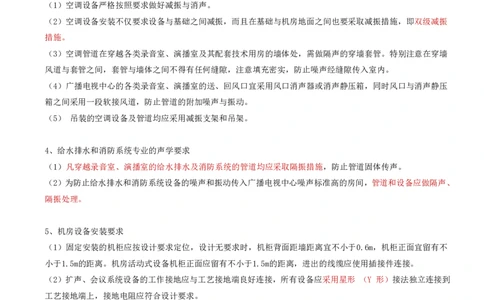

（1）空调设备严格按照要求做好减振与消声。
（2）空调设备安装不仅要求设备与基础之间减振，而且在基础与机房地面之间也要采取减振措施，即双级减振
措施。
（3）空调管道在穿越各类录音室、演播室及其配套技术用房的墙体处，需做隔声的穿墙套管。特别注意在穿墙
风道与套管之间，套管与墙体之间不得有任何缝隙，注意填充密实，防止噪声经缝隙传入室内。
（4）广播电视中心的各类录音室、演播室的送、回风口宜采用风口消声器或消声静压箱，同时风口与消声静压
箱之间采用一段软接风道，防止管道的附加噪声与振动。
（5） 吊装的空调设备及管道均应采用减振支架和吊架。
4、给水排水和消防系统专业的声学要求
（1）凡穿越录音室、演播室的给水排水及消防系统的管道均应采取隔振措施，防止管道固体传声。
（2）为防止给水排水和消防系统设备的噪声和振动传入广播电视中心噪声标准高的房间，管道和设备应做隔声、
隔振处理。
5、机房设备安装要求
（1）固定安装的机柜应按设计要求定位，设计无要求时，机柜背面距墙距离宜不小于0.6m，机柜正面宜留有不
小于1.5m的距离。机房活动式设备机柜正面应留有不小于1.5m的距离，进出的线缆应使用插接件连接。
（2）扩声、会议系统设备的工作接地应与工艺接地端良好连接，所有设备应采用星形 （Y 形）接法独立连接到
工艺接地端上，接地电阻应符合设计要求。
6、应急广播平台工程安装要求
应急广播平台工程施工分为设备材料进场检验、布线施工、设备安装、系统调试和系统试运行五个阶段。
应急广播平台调试顺序应按照线路测试、单机调试和联机调试三个步骤进行。
联合试运行期内应有主要设备、子系统运行详细日志记录表，全系统试运行时间不低于 30 天。
2.7.3 演播室灯光施工技术1、演播室灯光
演播室灯光系统包括：悬吊装置：灯具、光源及灯用电器附件；灯光控制系统（含调光设备、机械布光设备、换
色器及效果灯的控制系统;相应控制系统的布线系统等）；灯光专用供电设备（含低压配电柜、盘、箱）；电缆和
电缆桥架。
2、灯具的支撑悬吊装置
常用的悬吊装置有滑轨式、吊杆式和行车式。
滑轨式悬吊装置：适合于在面积100m۶左右、顶棚高度不大于 5m 的演播室内使用
吊杆式悬吊装置适用于面积在200m۶以上、顶棚高度大于 7m 的演播室
行车式悬吊装置，适合于在面积大于400m۶、顶棚高度大于 8m 的中、大型演播室使用
3、灯具配套插接件特点
（1）机械强度高，一般采用酚醛玻璃纤维压制而成
（2）绝缘性能好，绝缘电压 1500V ，绝缘电阻大于 20MΩ
（3）电流量大，插接容量 40A
（4 ）使用温度范围宽，可在-10~+ 50 ℃内使用
4、抑制可控硅设备干扰的措施
（1）设备内增加电感电容滤波器。
（2）单独使用一台变压器，与视音频设备分开。
（3）调光设备输出线远离视音频线，或对输出线采取屏蔽措施。
（4）调光设备的屏蔽地线（交流保护地线）要良好接地。
5、演播室灯光工序搭接
演播室的施工涉及多个工种和专业，注意工序搭接，合理安排作业时间和空间。
与土建工序搭接关系:土建预埋件→空调管道安装→灯栅层施工→连接件安装→墙面吊顶装修→灯光安装→地面
装修。
演播室灯光控制系统由（ ）等部分组成。
A.低压配电柜
B.机械布光设备
C.换色器控制系统
D.效果灯控制系统
E.调光设备答案:BCDE
2.7.4 广播电视工程供配电要求
1、演播室灯光用电负荷供配电特点
（1）用电设备集中，负荷性质具有非线性负载的特性。
（2）用电负荷容量大，且演播室的灯光用电负荷是连续负荷。
（3）用电负荷对工艺用电设备产生较大的谐波干扰。
（4）用电设备的单相负荷在使用中易造成严重的三相不平衡。
学习总结
重点 广播电视声学施工技术、演播室灯光施工技术
知识
难点
重要度 ★★
2.8 广播电视传输工程施工技术
思维导图
分值分布
题型 2024 2023 2022 2021 2020 2019
单选题 1 1 1
多选题 2 2
实操题案例分析题
2.8.1 广播电视发射工程施工技术
1、馈筒、馈管、馈线安装
安装馈筒时，馈筒检修孔应朝外。
馈筒、硬馈管安装应平直。馈筒、硬馈管直线段支撑点的问距不宜超过 2500mm，拐弯处两边必须加支撑架。
馈筒连接端、馈管法兰盘及馈筒盖板连接螺栓应齐全、紧固，芯线连接应可靠。馈筒、馈管外导体两端应用符合
载流量要求的紫铜带与高频接地母线连接。
2、假负载安装
（1）假负载安装位置应符合机房平面设计图纸的规定。
（2）假负载应按设计要求和产品安装图安装。
（3）水冷、风水冷假负载电阻应全部浸入蒸饱水中，水面应高于电阻体 20mm 以上。
（4）水冷、风水冷假负载的进、出水口与水管连接处其外壳应无渗水、漏水现象。
（5）水冷、风水冷假负载的出风口不小于 2000mm 范围内应无风路阻挡物。
（6）水冷、风水冷假负载安装后应清洗其水路、杂质、杂物不得残留在水路中。
（7）假负载与发射机的连接馈管必须满足发射机功率等级要求。
（8）假负载的箱体应用不小于 50mmx0.3mm 紫铜带与高频接地母线连接。
3、发射机冷却系统安装
（1）发射机风冷系统应按设计要求安装，其噪声指标应符合设计要求。
（2）风机安装时，应有减振措施，固定螺栓应加弹簧垫片；安装应稳固可靠，运行时不得有振动和摇摆。
（3）风筒应用支架或吊架固定，相邻两架间距宜为2000mm，风筒不得漏风，风筒与风筒连接处应有橡胶垫圈（厚
3~5mm），风筒有分叉时，应按设计要求安装。
（4）发射机冷却系统应按设计要求安装。
（5）水泵安装时，应有减振措施，固定螺栓应加弹簧垫片，安装应平稳、牢固，水泵运行时不得有振动和摇摆，
其噪声指标应符合设计要求。
（6）水冷系统的风冷散热器的风机安装，应符合前述风机安装的规定。风冷散热器迸出风口及风道应畅通，不
得堵塞。
（7）水泵的进、出水管及阀门不得渗水、漏水，并用色标以示水流方向。
（8）水冷系统安装后应清洗其水路，杂质、杂物不得残留在水路中。
4、中、短波广播天馈线系统安装
安装天馈线系统时，在超过5m及以上高空进行施工作业者，应具备高空作业证，无作业证者严禁上岗作业。以塔基为圆心，以塔高为半径的范围划为施工区，并应设有明显的标志，必要时应设围栏；施工区不得有高空输电线
路，否则必须采取安全防护措施；未经现场指挥人员许可，非施工人员不得进入施工区。以塔基为圆心，以塔高
三分之一为半径的范围应划为施工禁区，其内不得设置起重装置及临时设施，未经现场指挥人员许可，并未通知
塔上停止作业，任何人不得进入施工禁区。
有下列情况之一，不得高空作业：
（1）当气温低于-15℃或高于37℃时。特殊情况需要施工，应有完备的安全保护措施。
（2）如遇五级（含五级）以上大风、大雾、雪、沙暴，塔上裹冰、附霜，施工现场或附近地区有风沙、雷雨。
（3）无安全车辆和急救措施;
（4）夜间或能见度小于 200m 的情况下;
（5）在较强的射频感应区内;
（6）作业人员不具备国家和行业相关规定的条件。
以塔高的（ ）为半径，设置施工禁区。
A.1/2
B.2/3
C.1/4
D.1/3
答案：D
2.8.2 广播电视有线传输工程施工技术
1、信号接收系统的防雷和接地
防止雷击接收设备的有效方法是安装避雷针和接收天线可靠接地。安装方法有两种，一种是安装独立的避雷针，
另一种是利用天线杆顶部加长安装避雷针，两种方法的保护半径必须覆盖室外信号接收设备，保护半径=避雷针
距地面高度x1.5。
避雷针的接地与接收天线的接地距离必须大于 1m ，地线的埋设深度不小于 0.6m
接地电阻不能超过 4Ω，接地引线要求尽量垂直。
2、系统的调试
数字有线电视系统主要参数有信号电平和场强、部件增益和衰减量、部件的幅频特性不平度、噪声系数和载噪比、
交扰调制和相互调制、电压驻波比与反射波、接地电阻。
有线电视传输工程的调试可按信号传输的方向进行，即卫星天线的调试、前端设备的调试、干线系统的调试和分
配系统的调试。有线电视传输工程调试顺序正确的是（ ）。
A.卫星天线-前端设备-干线系统-分配系统
B.卫星天线-分配系统-干线系统-前端设备
C.干线系统-分配系统-卫星天线-前端设备
D.分配系统-卫星天线-干线系统-前端设备
答案：A
2.8.3 广播电视卫星传输工程施工技术
1、卫星电视接收系统的组成
卫星电视接收系统由天线、馈源、高频头、功率分配器和数字卫星电视接收机等组成。
接收天线一般要求以天线基点为参考点，对障碍物最高点所成的夹角小于30°。
2、接收系统的调试
（1）极化匹配调试:对照安装图安装极化器。
（2）天线仰角、方位角和极化角粗调:依次对天线仰角、方位角和极化角进行粗调，然后检查设备接线，确认接
线无误后，开启电源，对卫星接收机输入欲接收的卫星电视下行信号参数，可获得较好的图像和伴音。
（3）天线仰角、方位角、极化角和焦距细调:利用场强仪可调整天线仰角、方位角、极化角和馈源的位置处于最
合适的状态，依次按仰角、方位角、馈源焦距和极化角顺序进行。
（4）天线固定:细调完成后，应将所有螺栓紧固好，并将此时的仰角和方位角在天线上做好标记。
（5）室外设备调试完毕后，金属部位需要加灌保护胶，以防腐、防雨和防松动。
对于卫星天线细调方式，利用场强仪依次调整的顺序为（ ）。
A.仰角、方位角、馈源焦距、极化角
B.方位角、仰角、馈源焦距、极化角
C.方位角、仰角、极化角、馈源焦距
D.仰角、方位角、极化角、馈源焦距
答案：A
学习总结
重点 广播电视发射工程施工技术
知识
难点
重要度 ★★
