P88~90 2.4.3 钢梁施工技术
2022年补考、2024年的考核内容均涉及钢梁相关知识；2023年则考查了钢混凝土组
合梁的内容。故2025年该章节出现案例的可能性相对较小。不过，仍需关注吊装、焊接、
支架、涂装等通用性的知识点考点。
钢梁施工技术主要有钢梁制造技术和钢梁安装技术。
陆地段简支钢箱梁施工工艺流程：
施工准备→制定钢梁分块方案→钢梁在工厂制造→钢梁厂内预拼装、验收→钢梁临时
支架安装→吊车就位→钢梁运输到指定位置→现场试吊→永久桥墩顶安装支座、临时支架
顶安装砂箱及限位装置→分节段吊装→钢梁精确定位调整→临时固定→节段间焊接→嵌补
段焊接→落梁、临时支座拆除、体系转换→焊缝处除锈→钢梁防腐涂装→临时支架拆除→
桥面及附属设施安装。

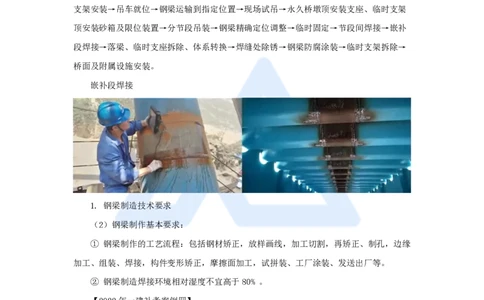

嵌补段焊接
1. 钢梁制造技术要求
（2）钢梁制作基本要求：
① 钢梁制作的工艺流程：包括钢材矫正，放样画线，加工切割，再矫正、制孔，边缘
加工、组装、焊接，构件变形矫正，摩擦面加工，试拼装、工厂涂装、发送出厂等。
② 钢梁制造焊接环境相对湿度不宜高于80% 。
【2022年一建补考案例四】
背景资料：将钢箱梁制作加工的工序划分为：① 钢材矫正；② 加工切割；③ 矫正、
制孔及边缘加工；④ 放样画线；⑤ 组装与焊接；⑥ 工厂涂装；⑦ 构件变形矫正；⑧ 试
拼装。同时，编制了钢箱梁制作加工工艺流程：① 钢材矫正→④ 放样画线→② 加工切割
→A→B→C→D→⑥ 工厂涂装。
【问题】写出工艺流程中A、B、C、D代表的工序。
【参考答案】
1
www.haixue.com嗨学网 | 职业价值点亮者
A：③；B：⑤；C：⑦；D：⑧。
（3）钢梁制造企业应向安装企业提供下列文件：
① 产品合格证。
② 钢材和其他材料质量证明书和检验报告。
③ 施工图，拼装简图。
④ 工厂高强度螺栓摩擦面抗滑移系数试验报告。
⑤ 焊缝无损检验报告和焊缝重大修补记录。

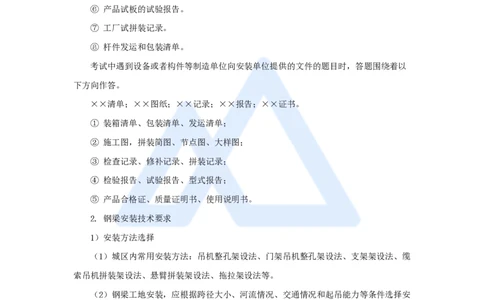

⑥ 产品试板的试验报告。
⑦ 工厂试拼装记录。
⑧ 杆件发运和包装清单。
考试中遇到设备或者构件等制造单位向安装单位提供的文件的题目时，答题围绕着以
下方向作答。
××清单；××图纸；××记录；××报告；××证书。
① 装箱清单、包装清单、发运清单；
② 施工图，拼装简图、节点图、大样图；
③ 检查记录、修补记录、拼装记录；
④ 检验报告、试验报告、型式报告；
⑤ 产品合格证、质量证明书、使用说明书。
2. 钢梁安装技术要求
1）安装方法选择
（1）城区内常用安装方法：吊机整孔架设法、门架吊机整孔架设法、支架架设法、缆
索吊机拼装架设法、悬臂拼装架设法、拖拉架设法等。
（2）钢梁工地安装，应根据跨径大小、河流情况、交通情况和起吊能力等条件选择安
装方法。
【2018年一建案例真题四】
背景资料：某市区城市主干道改扩建工程，标段总长1.72km。现状道路交通量大，施
工时现状交通不断行，本标段是在原城市主干路主路范围进行高架桥段—地面段—入地段
改扩建。各工种施工作业区设在围挡内。
高架桥段在洪江路交叉口处采用钢-混叠合梁型式跨越，跨径组合为37m＋45m＋37m。
2
www.haixue.com嗨学网 | 职业价值点亮者

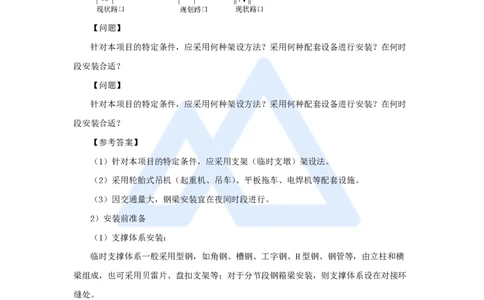

【问题】
针对本项目的特定条件，应采用何种架设方法？采用何种配套设备进行安装？在何时
段安装合适？
【问题】
针对本项目的特定条件，应采用何种架设方法？采用何种配套设备进行安装？在何时
段安装合适？
【参考答案】
（1）针对本项目的特定条件，应采用支架（临时支墩）架设法。
（2）采用轮胎式吊机（起重机、吊车）、平板拖车、电焊机等配套设施。
（3）因交通量大，钢梁安装宜在夜间时段进行。
2）安装前准备
（1）支撑体系安装：
临时支撑体系一般采用型钢，如角钢、槽钢、工字钢、H型钢、钢管等，由立柱和横
梁组成，也可采用贝雷片、盘扣支架等；对于分节段钢箱梁安装，则支撑体系设在对接环
缝处。
钢梁支架
3
www.haixue.com嗨学网 | 职业价值点亮者

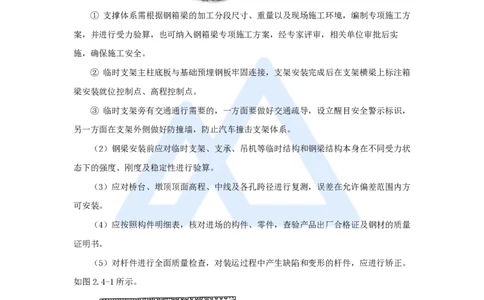

① 支撑体系需根据钢箱梁的加工分段尺寸、重量以及现场施工环境，编制专项施工方
案，并进行受力验算，也可纳入钢箱梁专项施工方案，经专家评审，相关单位审批后实
施，确保施工安全。
② 临时支架主柱底板与基础预埋钢板牢固连接，支架安装完成后在支架横梁上标注箱
梁安装就位控制点、高程控制点。
③ 临时支架旁有交通通行需要的，一方面要做好交通疏导，设立醒目安全警示标识，
另一方面在支架外侧做好防撞墙，防止汽车撞击支架体系。
（2）钢梁安装前应对临时支架、支承、吊机等临时结构和钢梁结构本身在不同受力状
态下的强度、刚度及稳定性进行验算。
（3）应对桥台、墩顶顶面高程、中线及各孔跨径进行复测，误差在允许偏差范围内方
可安装。
（4）应按照构件明细表，核对进场的构件、零件，查验产品出厂合格证及钢材的质量
证明书。
（5）对杆件进行全面质量检查，对装运过程中产生缺陷和变形的杆件，应进行矫正。
如图2.4-1所示。
图2.4-1 临时墩安装示意图
4
www.haixue.com嗨学网 | 职业价值点亮者

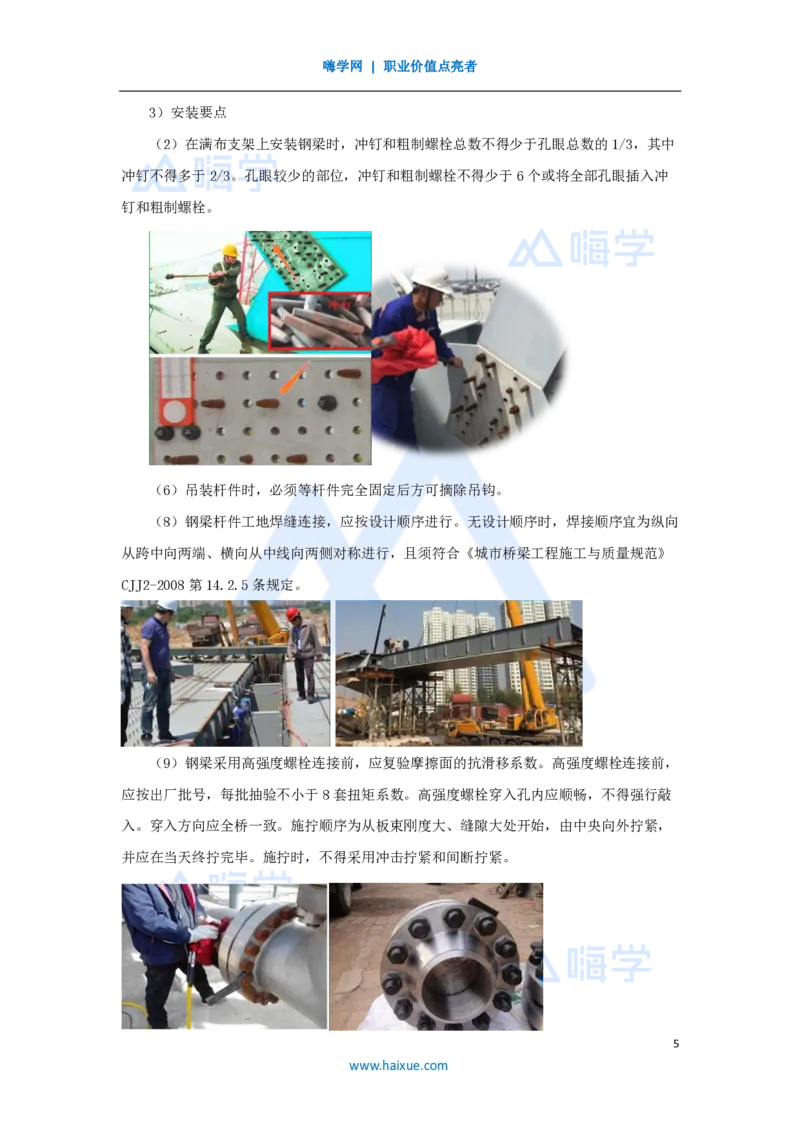

3）安装要点
（2）在满布支架上安装钢梁时，冲钉和粗制螺栓总数不得少于孔眼总数的1/3，其中
冲钉不得多于2/3。孔眼较少的部位，冲钉和粗制螺栓不得少于6个或将全部孔眼插入冲
钉和粗制螺栓。
（6）吊装杆件时，必须等杆件完全固定后方可摘除吊钩。
（8）钢梁杆件工地焊缝连接，应按设计顺序进行。无设计顺序时，焊接顺序宜为纵向
从跨中向两端、横向从中线向两侧对称进行，且须符合《城市桥梁工程施工与质量规范》
CJJ2-2008第14.2.5条规定。
（9）钢梁采用高强度螺栓连接前，应复验摩擦面的抗滑移系数。高强度螺栓连接前，
应按出厂批号，每批抽验不小于8套扭矩系数。高强度螺栓穿入孔内应顺畅，不得强行敲
入。穿入方向应全桥一致。施拧顺序为从板束刚度大、缝隙大处开始，由中央向外拧紧，
并应在当天终拧完毕。施拧时，不得采用冲击拧紧和间断拧紧。
5
www.haixue.com嗨学网 | 职业价值点亮者
4）落梁就位要点
（1）钢梁就位前应清理支座垫石，其标高及平面位置应符合设计要求。
（2）固定支座与活动支座的精确位置应按设计图并考虑安装温度、施工误差等因素确
定。
（3）落梁前后应检查其建筑拱度和平面尺寸、校正支座位置。
（4）连续梁落梁步骤应符合设计要求。
★ 与混凝土梁安装基本相同
P90~92 2.4.4 钢—混凝土组合梁施工技术
1. 钢—混凝土组合梁的构成与适用条件
（1）钢—混凝土组合梁一般由钢梁和钢筋混凝土桥面板两部分组成。
① 钢梁由工字形截面或槽形截面构成，钢梁之间设横梁（横隔梁），有时在横梁之间
还设小纵梁。
② 钢梁上浇筑预应力钢筋混凝土，形成钢筋混凝土桥面板。
③ 在钢梁与钢筋混凝土板之间设传剪器，二者共同工作。对于连续梁，可在负弯矩区
施加预应力或通过“强迫位移法”调整负弯矩区内力。
6
www.haixue.com嗨学网 | 职业价值点亮者
（2）钢—混凝土组合梁结构适用于城市大跨径或较大跨径的桥梁工程，目的是减轻桥
梁结构自重，尽量减少施工对现况交通与周边环境的影响。

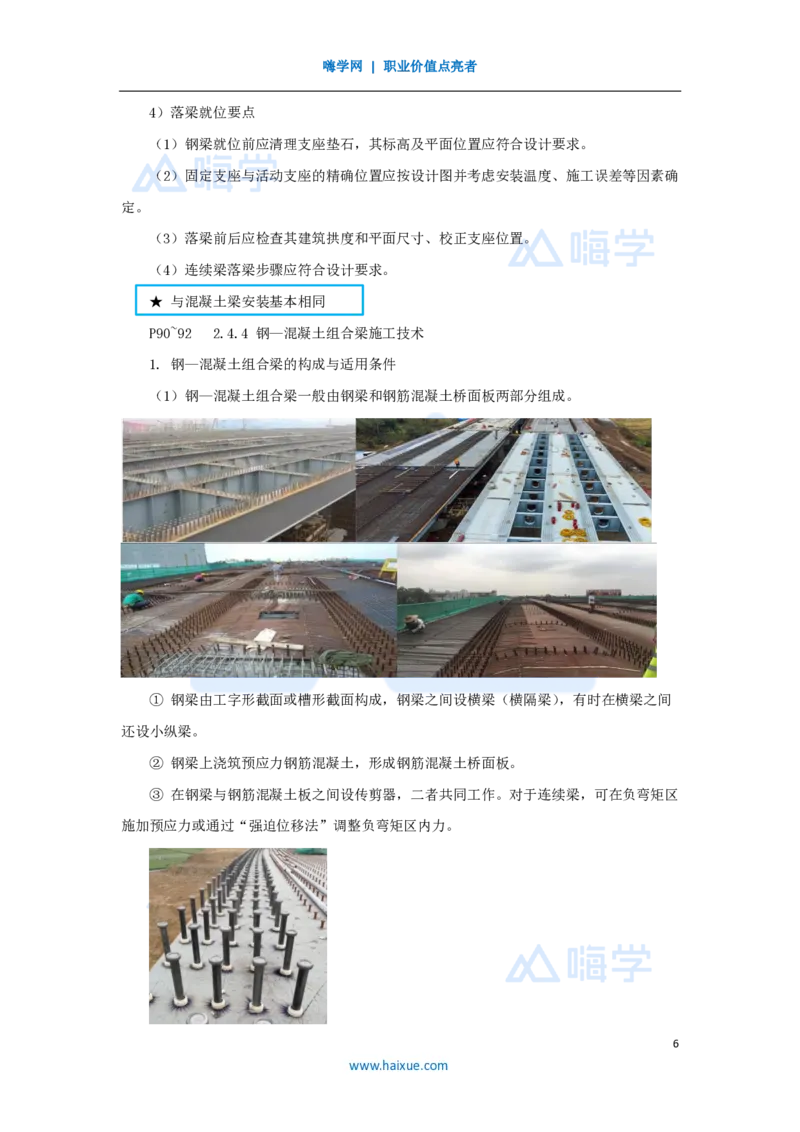

2. 钢—混凝土组合梁施工
1）基本工艺流程
钢梁预制并焊接传剪器→架设钢梁→安装横梁（横隔梁）及小纵梁（有时不设小纵
梁）→安装预制混凝土板并浇筑接缝混凝土或支搭现浇混凝土桥面板的模板并铺设钢筋→
现浇混凝土→养护→张拉预应力束→拆除临时支架或设施。
2）施工技术要点
（1）钢梁制作、安装应符合本书2.4.3的相关规定。
（2）钢主梁架设和混凝土浇筑前，应按设计要求或施工方案设置施工支架。施工支架
设计验算除应考虑钢梁拼接荷载外，应同时计入混凝土结构和施工荷载。
（3）混凝土浇筑前，应对钢主梁的安装位置、高程、纵横向连接及施工支架进行检查
验收，各项均应达到设计要求或施工方案要求。钢梁顶面传剪器焊接经检验合格后，方可
浇筑混凝土。
（4）现浇混凝土结构宜采用缓凝、早强、补偿收缩性混凝土。
（5）混凝土桥面结构应全断面连续浇筑，浇筑顺序：顺桥向应自跨中开始向支点处交
汇，或由一端开始浇筑；横桥向应先由中间开始向两侧扩展。
（6）桥面混凝土表面应符合纵横坡度要求，表面光滑、平整，应采用原浆抹面成型，
并在其上直接做防水层。不宜在桥面板上另做砂浆找平层。
【2023年一建案例真题二】
背景资料：今夏某公司承建一座城市桥梁二期匝道工程，为缩短建设周期，设计采用
钢-混凝土结合梁结构，跨径组合为3×（3×20）m，桥面宽度7m，横断面路幅划分为
0.5m（护栏）＋6m（车行道）＋0.5m（护栏）。上部结构横断面上布置5片纵向H型钢梁，
每跨间设置6根横向连系钢梁，形成钢梁骨架体系，桥面板采用现浇C50钢筋混凝土板；
下部结构为盖梁及φ130cm桩柱式墩，基础采用φ130cm钢筋混凝土钻孔灌注桩（一期已完
成）；重力式U型桥台；桥面铺装采用厚6cm SMA-13沥青混凝土。
7
www.haixue.com嗨学网 | 职业价值点亮者
桥梁横断面构造示意图（尺寸单位：cm）
项目部编制的施工组织设计有如下内容：
（1）将上部结构的施工工序划分为：① 钢梁制作、② 桥面板混凝土浇筑、③ 组合
吊模拆除、④ 钢梁安装、⑤ 组合吊模搭设、⑥ 养护、⑦ 构件A焊接、⑧ 桥面板钢筋制
安，施工工艺流程为：① 钢梁制作→B→C→⑤ 组合吊模搭设→⑧ 桥面板钢筋制安→②
桥面板混凝土浇筑→D→E。
（2）根据桥梁结构特点及季节对混凝土拌合物的凝结时间、强度形成和收缩性能等方
面的需求，设计给出了符合现浇桥面板混凝土的配合比。
（3）桥面板混凝土浇筑施工按上部结构分联进行，浇筑的原则和顺序严格执行规范的
相关规定。
【问题】
1. 写出图中构件A的名称，并说明其作用。
2. 施工组织设计（1）中，指出施工工序B～E的名称（用背景资料中的序号①～⑧作
答）。
3. 施工组织设计（2）中，指出本项目桥面板混凝土配合比须考虑的基本要求。
4. 施工组织设计（3）中，指出桥面板混凝土浇筑施工的原则和顺序。
8
www.haixue.com嗨学网 | 职业价值点亮者
1. 写出图中构件A的名称，并说明其作用。
【参考答案】
（1）A的名称：传剪器（或剪力键、剪力钉）。
（2）A的作用：使钢梁与钢筋混凝土板共同工作（或共同受力、形成整体作用）。
2. 施工组织设计（1）中，指出施工工序B～E的名称（用背景资料中的序号①～⑧作
答）。
背景资料：
将上部结构的施工工序划分为：① 钢梁制作、② 桥面板混凝土浇筑、③ 组合吊模拆
除、④ 钢梁安装、⑤ 组合吊模搭设、⑥ 养护、⑦ 构件A焊接、⑧ 桥面板钢筋制安，施
工工艺流程为：① 钢梁制作→B→C→⑤ 组合吊模搭设→⑧ 桥面板钢筋制安→② 桥面板
混凝土浇筑→D→E。
2. 施工组织设计（1）中，指出施工工序B～E的名称（用背景资料中的序号①～⑧作
答）。
【参考答案】
（1）工序B的名称：⑦ 构件A焊接（或传剪器焊接）。
（2）工序C的名称：④ 钢梁安装。
（3）工序D的名称：⑥ 养护。
（4）工序E的名称：③ 组合吊模拆除。
3. 施工组织设计（2）中，指出本项目桥面板混凝土配合比须考虑的基本要求。
【参考答案】
桥面混凝土须具备缓凝、早强、补偿收缩性。
4. 施工组织设计（3）中，指出桥面板混凝土浇筑施工的原则和顺序。
【参考答案】
9
www.haixue.com嗨学网 | 职业价值点亮者
（1）混凝土浇筑的原则：全断面、连续浇筑。
（2）混凝土浇筑的顺序：顺桥向自跨中向支点处交汇，或由一端开始浇筑；横桥向应
由中间开始向两侧扩展。
小结：
2022年补考、2024年的考核内容均涉及钢梁相关知识；2023年则考查了钢混凝土组
合梁的内容。故2025年该章节出现案例的可能性相对较小。不过，仍需关注吊装、焊接、
支架、涂装等通用性的知识点考点。
