3.1.1 土石方工程施工的土石分级
第3章 土石方与土石坝工程
3.1 土石方工程
3.2 土石坝施工技术
3.3 面板堆石坝施工技术

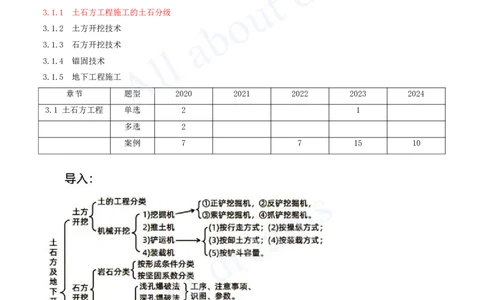

3.1 土石方工程
3.1.1 土石方工程施工的土石分级
3.1.2 土方开挖技术
3.1.3 石方开挖技术
3.1.4 锚固技术
3.1.5 地下工程施工
章节 题型 2020 2021 2022 2023 2024
3.1 土石方工程 单选 2 1
多选 2
案例 7 7 15 10[注：天一文化专有版权，未经许可不可转发或复印传播]
考情分析：
单选题：2006(1)，2017(1)，2019(1)，2020(1)；
多选题：无；
案例题：2006(1)，2022(1)，2024(1)。
一、二建教材重复程度：90%。
教材内容：

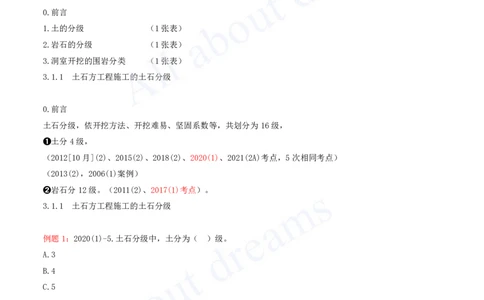

0.前言
1.土的分级 （1张表）
2.岩石的分级 （1张表）
3.洞室开挖的围岩分类 （1张表）
3.1.1 土石方工程施工的土石分级
0.前言
土石分级，依开挖方法、开挖难易、坚固系数等，共划分为16级，
➊土分4级，
（2012[10月](2)、2015(2)、2018(2)、2020(1)、2021(2A)考点，5次相同考点）
（2013(2)，2006(1)案例）
➋岩石分12级。（2011(2)、2017(1)考点）。
3.1.1 土石方工程施工的土石分级
例题1：2020(1)-5.土石分级中，土分为（ ）级。
A.3
B.4
C.5
D.6
答案：B
解析：土石开挖，依开挖方法、开挖难易、坚固系数等，土石共划分为16级，其中，①土分4级，②岩石分
12级。
（本题也是2012[10月](2)，2015(2)，2018(2)，2021(2A)选择题）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题2：2017(1)-6.工程施工中，将土石分为16级，其中岩石分（ ）级。
A.6
B.8
C.10
D.12
答案：D （本题也是2011(2)选择题）
解析：土石开挖，依开挖方法、开挖难易、坚固系数等，土石共划分为16级，其中，①土分4级，②岩石分
12级。

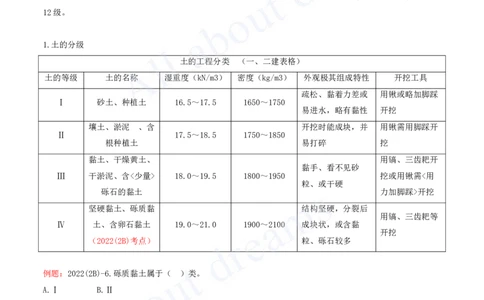

1.土的分级
土的工程分类 （一、二建表格）
土的等级 土的名称 湿重度（kN/m3） 密度（kg/m3） 外观极其组成特性 开挖工具
疏松、黏着力差或 用锹或略加脚踩
Ⅰ 砂土、种植土 16.5～17.5 1650～1750
易进水，略有黏性 开挖
壤土、淤泥 、含 开挖时能成块，并 用锹需用脚踩开
Ⅱ 17.5～18.5 1750～1850
根种植土 易打碎 挖
黏土、干燥黄土、 用镐、三齿耙开
黏手、看不见砂
Ⅲ 干淤泥、含<少量> 18.0～19.5 1800～1950 挖或用锹需<用
粒、或干硬
砾石的黏土 力加脚踩>开挖
坚硬黏土、砾质黏 结构坚硬，分裂后
用镐、三齿耙等
Ⅳ 土、含卵石黏土 19.0～21.0 1900～2100 成块状，或含黏
开挖
（2022(2B)考点） 粒、砾石较多
例题：2022(2B)-6.砾质黏土属于（ ）类。
A.Ⅰ B.Ⅱ
C.Ⅲ D.Ⅳ
答案：D
解析：
Ⅰ类土：砂土、种植土；
Ⅱ类土：壤土、淤泥 、含根种植土；[注：天一文化专有版权，未经许可不可转发或复印传播]
Ⅲ类土：黏土、干燥黄土、干淤泥、含少量砾石的黏土；
Ⅳ类土：坚硬黏土、砾质黏土、含卵石黏土。
2.岩石的分级
岩石分<12级>，记忆：66大顺。
（始于05、终于15，中间都有规律）
级别 坚固系数 级别 坚固系数
V(5) 1.5-2 XI(11) 12-14
VI(6) 2-4 XII(12) 14-16
VII(7) 4-6 XIII(13) 16-18
VIII(8) 6-8 XIV(14) 18-20
IX(9) 8-10 XV(15) 20-25
X(10) 10-12 XVI(16) ＞25
3. 洞室开挖的围岩分类
地下洞室的围岩根据：➊岩石强度、➋岩体完整程度、➌结构面状态、➍地下水、➎主要结构面产状等<五项>
因素之和的<总评分>为基本依据（2024(1)案例），以<围岩强度应力比>为参考依据（<墙里>秋千墙外道），
进行工程地质分类。
（记忆：<滟滟>随波千万里，江流<宛>转绕芳甸。）
（记忆：天长地久有时尽，此恨<绵绵>无绝期。）
围岩工程地质分类表（表头为：<文治>武功，总评分，<墙里>）
类别：3稳定、2不稳定；
总评分：2345，Ⅲ类，45起步，20级差，包大不包小。
围岩工程地质分类表
围岩总评分T
围岩强度 支护类型
围岩类别 围岩稳定性 （2024(1)案
应力比S （2022(1)、2024(1)案例）
例）
稳定。围岩可长期稳定，一般
Ⅰ T＞85 ＞4 不支护
无不稳定块体
基本稳定。围岩整体稳定，不 不支护或局部锚杆或喷薄层混
Ⅱ 85≥T＞65 ＞4
会产生塑性变形，局部可能产 凝土。大跨度时，喷混凝土、[注：天一文化专有版权，未经许可不可转发或复印传播]
生掉块（2019(1)考点） 系统锚杆加钢筋网
稳定性差。围岩强度不足，局
喷混凝土、系统锚杆加钢筋
部会产生塑性变形，不支护可
Ⅲ 65≥T＞45 ＞2 网。跨度为20～25m时，浇筑
能产生塌方或变形破坏。完整
混凝土衬砌
的较软岩，可能暂时稳定
不稳定。围岩自稳时间很短，
喷混凝土、系统锚杆加钢筋
Ⅳ 规模较大的各种变形和破坏都 45≥T＞25 ＞2
网，或加钢构架
可能发生
极不稳定。围岩不能自稳，变 管棚、喷混凝土、系统锚杆、
Ⅴ T≤25 —
形破坏严重 钢构架，必要时进行二次支护
注：Ⅱ、Ⅲ、Ⅳ类围岩，当其强度应力比小于本表规定时，围岩类别宜相应降低一级。
围岩工程地质分类表（1/2）
围岩类别 围岩稳定性 围岩总评分T 围岩强度应力比S
Ⅰ 稳定。围岩可长期稳定，一般无不稳定块体 T＞85 ＞4
Ⅱ 基本稳定。围岩整体稳定，不会产生塑性变 85≥T＞65 ＞4
形，局部可能产生掉块（2019(1)考点）
Ⅲ 稳定性差。围岩强度不足，局部会产生塑性 65≥T＞45 ＞2
变形，不支护可能产生塌方或变形破坏。完
整的较软岩，可能暂时稳定
Ⅳ 不稳定。围岩自稳时间很短，规模较大的各 45≥T＞25 ＞2
种变形和破坏都可能发生
Ⅴ 极不稳定。围岩不能自稳，变形破坏严重 T≤25 —
注：Ⅱ、Ⅲ、Ⅳ类围岩，当其强度应力比小于本表规定时，围岩类别宜相应降低一级。
围岩类别 围岩稳定性 支护类型
Ⅰ 稳定 ➊不支护
➊不支护或➋局部锚杆或➌喷薄层混凝土。大跨度时，➍喷混凝
Ⅱ 基本稳定
土、➎系统锚杆加钢筋网
Ⅲ 稳定性差 ➍喷混凝土、➎系统锚杆加钢筋网。跨度为20～25m时，➏浇筑[注：天一文化专有版权，未经许可不可转发或复印传播]
混凝土衬砌（2022(1)案例）
Ⅳ 不稳定 ➍喷混凝土、➎系统锚杆加钢筋网，或➐加钢构架
➑管棚、➍喷混凝土、➎系统锚杆、➐钢构架，必要时进行➒二
Ⅴ 极不稳定
次支护（2022(1)案例）
记忆：大家都有“喷混凝土、系统锚杆加钢筋网”、Ⅴ类多个“官二代”。
例题：2019(1)-5.Ⅱ类围岩的稳定性状态是（ ）。
A.稳定
B.基本稳定
C.不稳定
D.极不稳定
答案：B
解析：Ⅱ类围岩的稳定性状态是基本稳定。围岩整体稳定，不会产生塑性变形，局部可能产生掉块。
小结：一<页>看尽长安花
1.土的工程分类（按土的名称）【➊06四、20四、
➋12四、15四、18四、21四、22B查表、24A十六级】
【案例】【➊06查表、➋13查表】
2.岩石的分级【➊17十二、➋11十二】
3.围岩的分类【➊19Ⅱ类】
【案例】【➊22<综Ⓑ>如何支护、24<综ⒶⒷⒸ>类别、支护、因素】
3.1.2 土方开挖技术
考情分析：
单选题：2009(1)；
多选题：无；
案例题：2020(1)。
一、二建教材重复程度：90%。
教材内容：
0.前言[注：天一文化专有版权，未经许可不可转发或复印传播]
1.机械开挖
2.闸坝基础人工开挖
3.1.2 土方开挖技术
0.前言
➊开挖方式：①自上而下开挖、②上下结合开挖、③先岸坡后河槽开挖和④分期分段开挖等。（没有⑤自下而
上开挖）
➋开挖方法：机械开挖、人工开挖等。
1.机械开挖
挖土机械：挖掘机、装载机、铲运机等。[注：天一文化专有版权，未经许可不可转发或复印传播]
挖土机械：挖掘机、装载机、铲运机等。
1.机械开挖 1）挖掘机
按工作装置分为：（1）正铲、（2）反铲、（3）索铲、（4）抓斗。
（1）正铲挖掘机
优点：稳定性好、挖掘力大、生产率高等。
适用：Ⅰ～Ⅳ类土及爆破石渣的挖掘。
挖土特点：向前向上，强制切土，主要挖掘停机面以上的掌子。
工作方式：①侧向开挖、②正向开挖<两种>。
侧向开挖，挖掘机回转角度小，生产效率高。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）反铲挖掘机
反铲挖掘机的基本<作业方式>有：①沟端挖掘、②沟侧挖掘、③直线挖掘、④曲线挖掘、⑤保持一定角度挖
掘、⑥超深沟挖掘和⑦沟坡挖掘等。
二建补充，反铲挖掘机适用：Ⅰ～Ⅲ类土。（2013(2)案例）
多用于开挖深度不大的基槽和水下石渣。
反铲挖掘机每一<作业循环>包括：①挖掘、②回转、③卸料、④返回等<四个>过程。(2009(1)考点)
例题：2009(1)-24.反铲挖掘机每一作业循环包括（ ）等过程。
A.挖掘 B.运土
C.回转 D.卸料[注：天一文化专有版权，未经许可不可转发或复印传播]
E.返回
答案：ACDE
解析：反铲挖掘机每一<作业循环>包括：①挖掘、②回转、③卸料、④返回等<四个>过程。
（3）索铲（拉铲）
略...///
（4）抓斗（抓铲）
略...///
1.机械开挖 2）装载机
能进行集渣、装载、推运、平整、起重及牵引等工作，生产率较高，购置费用低。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.机械开挖 3）推土机
平整场地、边坡与道路，开挖基坑、骨料与浅沟渠，回填沟槽，以及推树拔根等。运距不超过60m为宜。
开行方式：穿梭式。为了提高其生产率，采取在①推土刀两侧加挡板，或②利用沟槽法推土，或③几台推土机
并列推土等措施。
1.机械开挖 4）铲运机
分类：①拖式、②自行式<两>类。
作用：集开挖、运输和铺填三项工序于一身的设备，适用于开挖有黏性的土壤，开挖Ⅰ～Ⅱ级土（Ⅲ、IV级
土需翻松），运距不远（600～1500m）的情况。
开行方式：环形（高差1.5m以内）和“8”字形（超过1.5m）<两种>。
（“8”字形原理，是因为高差过大，斗容大小有限，一次装不了那么多土，所以开“8”字形可以“一分为
二”）[注：天一文化专有版权，未经许可不可转发或复印传播]
1.机械开挖 5）机械设备配套原则
（略...///）
开挖机械对土质的适应情况表
开挖机械 砾土 填土及黏土 砂砾石 风化岩石 爆破块石
正铲挖掘机 √ √ √ √ √
拉铲挖掘机 √ ○ √ ○ ×
铲运机 √ ○ × × ×
推土机 √ ○ √ √ √
装载机 √ ○ √ ○ ○
注：选择挖土和运输机械时，应考虑工程量的大小，此外，在选择土方开挖运输机械时，应尽可能选用容量
大、数量少、型号规格单一的机械，便于管理和修配。
2.闸坝基础人工开挖
先挖出排水沟，然后再分层下挖。[注：天一文化专有版权，未经许可不可转发或复印传播]
临近设计高程时，应留出<0.2～0.3m>的保护层暂不开挖，待上部结构施工时，再予挖除。
（2010(2)、2020(2)考点）、（2013(2)、2020(1)案例）
（教材，P83+65，对比）
例题：2020(2)-8.人工开挖土方时，预留建基面保护层厚度一般为（ ）。
A.0.2-0.3m B.0.3-0.4m
C.0.4-0.5m D.0.5-1.0m
答案：A（本题也是2010(2)选择题）
解析：
闸坝基础人工开挖先挖出排水沟，然后再分层下挖。临近设计高程时，应留出0.2～0.3m的保护层暂不开挖，
待上部结构施工时，再予挖除。
2.闸坝基础人工开挖
开挖方法：➊全面逐层下降，也可➋分区呈台阶状下挖，
➋分区台阶状下挖方式有利于布置出土坡道，组织施工也较方便。
小结：
3.1.2 土方开挖技术
小结：一<页>看尽长安花
1.机械开挖【➊09循环、➋14<二建>铲运机】
【案例】【➋13机械选择】
2.闸坝基础人工开挖【➋10保护层、20保护层】
【案例】【➊20保护层、➋13保护层】
