4.初期支护施工
浅埋暗挖法初期支护主要包括钢格栅（钢拱架）、钢筋网片、纵向连接筋、喷射混凝土等支护结构。

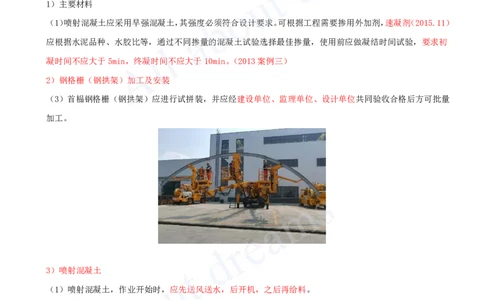

1）主要材料
（1）喷射混凝土应采用早强混凝土，其强度必须符合设计要求。可根据工程需要掺用外加剂，速凝剂（2015.11）
应根据水泥品种、水胶比等，通过不同掺量的混凝土试验选择最佳掺量，使用前应做凝结时间试验，要求初
凝时间不应大于5min，终凝时间不应大于10min。（2013案例三）
2）钢格栅（钢拱架）加工及安装
（3）首榀钢格栅（钢拱架）应进行试拼装，并应经建设单位、监理单位、设计单位共同验收合格后方可批量
加工。
3）喷射混凝土
（1）喷射混凝土，作业开始时，应先送风送水，后开机，之后再给料。
（2）喷头与受喷面应垂直，距离宜为0.6〜1.0m。
（3）喷射混凝土应分段、分片、分层自下而上依次进行。分层喷射时，后一层喷射应在前一层混凝土终凝后
进行。
（4）喷射混凝土时，应先喷钢格栅（钢拱架）与围岩间的混凝土，之后喷射钢格栅（钢拱架）间的混凝土。
（5）严禁使用回弹料。
（6）在遇水的地段进行喷射混凝土作业时，应对渗漏水处理后再喷射，并应从远离渗漏水处开始，逐渐向渗
漏处逼近。
（9）喷射混凝土的养护应在终凝2h后进行，养护时间应不小于14d。[注：天一文化专有版权，未经许可不可转发或复印传播]
4）超前小导管注浆技术（略）
5）锁脚锚管注浆加固
（1）隧道拱脚应采用斜向下20°〜30°打入的锁脚锚管锁定。
（2）锁脚锚管应与格栅焊接牢固，打入后应及时注浆。

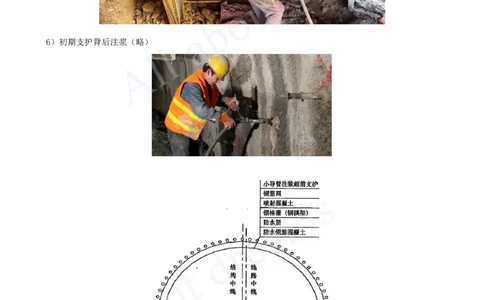

6）初期支护背后注浆（略）[注：天一文化专有版权，未经许可不可转发或复印传播]
5.防水层施工
浅埋暗挖法施工隧道通常采用复合式衬砌设计，衬砌结构是由初期支护、防水层和二次衬砌所组成。

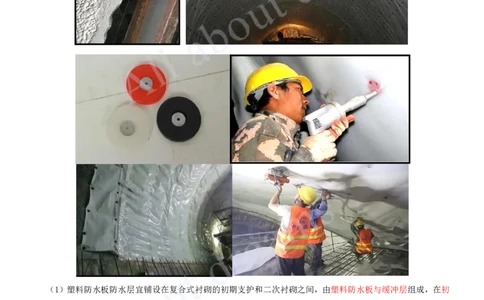

（1）塑料防水板防水层宜铺设在复合式衬砌的初期支护和二次衬砌之间，由塑料防水板与缓冲层组成，在初
期支护结构趋于稳定后铺设。
（2）铺设塑料防水板前应先铺缓冲层，缓冲层宜采用无纺布或聚乙烯泡沫塑料。缓冲层应用暗钉圈固定在基
面上，暗钉圈采用与塑料防水板相容的材料制作，直径不应小于80mm。缓冲层搭接宽度不应小于50mm；铺设
塑料防水板时，应边铺边用压焊机将塑料防水板与暗钉圈焊接。
（4）两幅塑料防水板的搭接宽度不应小于100mm，下部塑料防水板应压住上部塑料防水板。接缝焊接时，塑
料防水板的搭接层数不得超过3层。
6.二次衬砌施工
二次衬砌混凝土浇筑可采用组合钢模板或模板台车模板体系（2015.12B），施工前应编制专项方案。[注：天一文化专有版权，未经许可不可转发或复印传播]
混凝土浇筑采用泵送模筑（2015.12C），两侧边墙采用插入式振动器振捣，底部采用附着式振动器振捣。混凝
土浇筑应连续进行，两侧对称、水平浇筑，不得出现水平和倾斜接缝（2015.12D）。
二次衬砌施工完成后应进行二次衬砌背后回填注浆施工，注浆应密实，可采用雷达探测进行空洞检测。
潘老师案例实操考点补充：[注：天一文化专有版权，未经许可不可转发或复印传播]
小试牛刀
关于喷锚暗挖法工作井施工技术相关表述，不正确的是（ ）。
A.工作井一般采用倒挂井壁法施工
B.圈梁混凝土强度应达到设计强度的70%及以上，方可向下开挖竖井
C.对称、分层、分块开挖，每一层的开挖宜遵循先周边、后中部的顺序
D.同一竖井内的马头门可以同时开启
答案：D
竖井马头门破除施工工序有：①预埋暗梁、②破除拱部、③破除侧墙、④拱部地层加固、⑤破除底板，正确
的顺序为
（ ）。
A.①→②→③→④→⑤
B.①→④→②→③→⑤
C.①→④→③→②→⑤
D.①→②→④→③→⑤
答案：B
下列关于管棚施工描述不正确的是（ ）。
A.钻孔顺序应由高孔位向低孔位进行
B.管棚在顶进过程中，应用测斜仪控制上仰角度
C.管棚严禁使用焊接钢管
D.双向相邻管棚的搭接长度不小于3m
答案：C
配制喷射混凝土时，应掺加的外加剂是（ ）。
A.速凝剂
B.引气剂
C.缓凝剂
D.泵送剂
答案：A
关于喷射混凝土施工技术的说法，错误的是（ ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.喷射应分段、分层进行
B.喷头应保持垂直于工作面
C.喷射顺序由上而下
D.应在前一层混凝土终凝后喷下一层
答案：C
