案例三
【背景资料】（通风空调、绝热工程、试运行、建筑智能化、竣工验收）
某施工单位中标南方一高档商务楼机电工程项目，工程内容：建筑给水排水、建筑电
气、通风与空调和智能系统等；工程主要设备由建设单位指定品牌，施工单位组织采购。
商务楼空调采用风机盘管加新风系统，空调水为二管制系统；机房空调系统采用进口
的恒温恒湿空调机组。管道保温采用岩棉管壳，用金属丝捆扎；商务楼机电工程完工时间
正值夏季，商务楼空调系统进行了带冷源的联合调试，空调系统试运行平稳可靠。施工单
位组织了竣工预验收，预验收中发现以下质量问题：
（1）风机盘管机组的安装资料中，没查到水压试验记录，其安装如图1所示。
（2）管道保温壳的捆扎金属丝8间距为400mm，且每节捆扎1道。
7
1
9
4
8
（3）竣工资料中的恒温信恒3湿机组无中文说明。
微
系
施工单位对预验收联中存在的工程质量问题进行了整改，并整理竣工资料，将工程项目
题
押
移交给建设单位。准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
【问题】
1. 风机盘管安装前应做哪些试验？图1中的风机盘管的安装存在哪些错误？如何整
改？
2. 管道的绝热施工是否符合要求？说明理由。
3. 商务楼工程未进行带热源的系统联合试运行，是否可以进行竣工验收？
4. 恒温恒湿空调机组无中文说明是否符合验收要求？应如何改正？
【问题1】风机盘管安装前应做哪些试验？图1中的风机盘管的安装存在哪些错误？
如何整改？
背景：……施工单位组织了竣工预验收，预验收中发现以下质量问题：（1）风机盘管
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
机组的安装资料中，没查到水压试验记录，其安装如图1所示。……
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【问题1】风机盘管安装前 应做哪些试验？图1中的风机盘管的安装存在哪些错误？
如何整改？
3.3.4 通风与空调设备安装技术
8
1
7

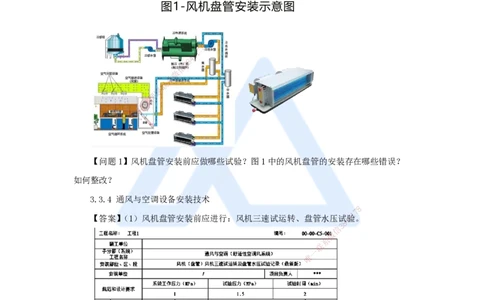

【答案】（1）风机盘管安装前应进行：风机 三速试运转、盘管水压试
8
4 9验。
信
3
微
系
联
一
唯
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【问题1】风机盘管安装前应做哪些试验？图1中的风机盘管的安装存在哪些错误？
如何整改？
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【问题1】风机盘管安装前应做哪些试验？图1中的风机盘管的安装存在哪些错误？
如何整改？
3.3.3 通风与空调水系统施工技术
8
【答案】（2）错误：4个错误+整改措施
1
7
9
8
4
错误一：风机盘管机组与冷冻水回水采用镀 锌钢管。 信
3
微
系
改正：风机盘管机组及其他空调设备与管道的连接 ，应采用一金
联
属柔性接管或非金属柔
唯
性接管。
错误二：冷凝水管坡度为l=0.005。
改正：管道坡度宜大于或等于8‰，且应坡向出水口。
错误三：冷凝水管与风机盘管的透明胶管，长度200mm。
改正：冷凝水管与风机盘管连接时，宜设置透明胶管，长度不宜大于150mm。

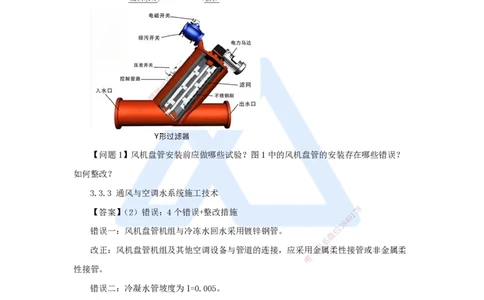

错误四：冷凝水管过滤器安装方向反向。
改正：调转冷凝水管Y形过滤器安装方向，使过滤器朝向右。
【补充】空调末端装置的安装规定
风机盘管、变风量空调末端装置的安装及配管应满足设计要求，并应符合下列规定：
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1. 风机盘管、变风量空调末端装置安装位置应符合设计要求，固定牢靠，且平正；
2. 与进、出风管连接时，均应设置柔性短管；
3. 与冷热水管道的连接，宜采用金属软管，软管连接应牢固，无扭曲和瘪管现象；
4. 冷凝水管与风机盘管连接时，宜设置透明胶管，长度不宜大于150mm，接口应连接
牢固、严密，坡向正确，无扭曲和瘪管现象；
5. 冷热水管道上的阀门及过滤器应靠近风机盘管、变风量空调末端装置安装；调节阀
安装位置应正确，放气阀应无堵塞现象；
6. 金属软管及阀门均应保温。
3.3 通风与空调工程施工技术
3.3.3 通风与空调水系统施工8技术 P87
7
1
9
4
8
1. 水管道安装 信 3
微
系
2）冷凝水管道安装联技术要求
题
押
（1）冷凝水排准水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于
精
8‰，支管坡度宜大于 或等于1％，且应坡向出水口。

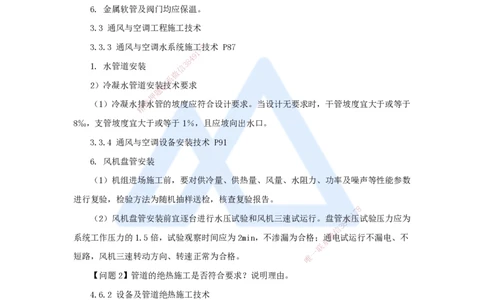

3.3.4 通风与空调设备安装技术 P91
6. 风机盘管安装
（1）机组进场施工前，要对供 冷量、供热量、风量、水阻力、功率及噪声等性能参数
进行复验，检验方法为随机抽样送检，核 查复验报告。
8
1
7
（2）风机盘管安装前宜逐台进行水压试验 和风机三速试运行。盘管
8
水4 9压试验压力应为
信
3
微
系统工作压力的1.5倍，试验观察时间应为2min，不渗漏为合格；通电试运行不漏电、不
系
联
一
短路，风机三速转动方向、转速正常为合格。 唯
【问题2】管道的绝热施工是否符合要求？说明理由。
4.6.2 设备及管道绝热施工技术
背景：……商务楼空调采用风机盘管加新风系统，空调水为二管制系统；机房空调系
统采用进口的恒温恒湿空调机组。管道保温采用岩棉管壳，用金属丝捆扎；商务楼机电工
程完工时间正值夏季，商务楼空调系统进行了带冷源的联合调试，空调系统试运行平
稳……
管道保温壳的捆扎金属丝间距为400mm，且每节捆扎1道……
【答案】（1）管道的保温施工不符合要求。
（2）理由：两条，管道保温层采用岩棉管壳属于半硬质绝热制品，其捆扎间距应≤
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
300mm，每块绝热制品的捆扎件不得少于两道，项目部捆扎间距为400mm，每块捆扎1道不
符合要求。
4.6 绝热工程施工技术
4.6.2 设备及管道绝热施工技术 P198
2. 绝热层施工技术
2）捆扎法施工
（1）捆扎间距要求
硬质绝热制品捆扎间距≤400mm；半硬质绝热制品≤300mm；软质绝热制品≤200mm。
（2）捆扎方式
① 不得采用螺旋式缠绕捆扎。8
7
1
9
4
8
② 每块绝热制品上的捆信扎3件不得少于两道，对有振动的部位应加强捆扎。
微
系
③ 双层或多层绝热联层的绝热制品，应逐层捆扎，并应对各层表面进行找平和严缝处
题
押
理。 准
精
④ 不允许穿孔的 硬质绝热制品，钩钉位置应布置在制品的拼缝处；钻孔穿挂的硬质绝
热制品，其孔缝应采用矿物棉填塞。
【问题3】商务楼工程未进 行带热源的系统联合试运行，是否可以进行竣工验收？
3.3.5 通风与空调系统的调试和 检测
【答案】可以竣工验收。理由：商务 楼工程竣工时，正值南方地区夏季，空调热源的
8
1
7
试运行条件与环境条件相差较大，不适合做带热 源的联合试运行，可在工
8
4 9程竣工验收报告
信
3
微
中注明系统未进行带热源的试运行，待室外温度条件合适时完成。
系
联
一
3.3 通风与空调工程施工技术 唯
3.3.5 通风与空调系统的调试和检测 P93
2. 系统调试及检测
2）系统非设计满负荷条件下的联合试运转及调试
（1）应在设备单机试运转合格后进行。
（2）通风系统的连续试运行应不少于2h，空调系统带冷（热）源的连续试运行应不
少于8h。联合试运行及调试不在制冷期或供暖期时，仅做不带冷（热）源的试运行及调
试，并在第一个制冷期或供暖期内补做。
【问题4】恒温恒湿空调机组无中文说明是否符合验收要求？应如何改正？
背景：商务楼空调采用风机盘管加新风系统，空调水为二管制系统；机房空调系统采
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
用进口的恒温恒湿空调机组……
……施工单位组织了竣工预验收，预验收中发现以下质量问题……
……竣工资料中的恒温恒湿机组无中文说明……
【问题4】恒温恒湿空调机组无中文说明是否符合验收要求？应如何改正？
3.4.3 智能化系统的设备安装技术
15.2.2 工业机电工程竣工验收
【答案】
1. 恒温恒湿空调机组无中文说明不符合验收要求。
2. 改正措施：进口设备。
应提供质量合格证明、检测报8告及安装、使用、维护说明书等文件资料（中文译文），
7
1
9
4
8
还应提供原产地证明和商检信证3明。
微
系
3.4 智能化系统工联程施工技术
题
押
3.4.3 智能化准系统的设备安装技术 P101
精
1. 建筑监控设备 的安装要求
2）监控产品的选择及检查
（4）进口设备应提供质量 合格证明、检测报告及安装、使用、维护说明书等文件资料
（中文译文），还应提供原产地证明 和商检证明。
15.2 竣工验收管理
8
1
7
15.2.2 工业机电工程竣工验收 P485
8
4 9
信
3
微
2. 竣工验收实施
系
联
一
4）竣工验收的程序 唯
预验收工作主要内容有：
① 检查竣工项目所有资料的完整性、准确性是否符合档案要求。
② 检查项目建设标准，评定质量，对隐患和遗留问题提出处理意见。
③ 检查试车调试情况和生产准备情况。
④ 排除正式验收中可能有争议的问题，协调项目与有关方面、部门的关系。
⑤ 督促返工、补做工程的修竣及收尾工程的完工。
⑥ 编写移交生产准备情况报告和竣工预验收报告。
预验收合格后，项目建设单位向政府投资主管部口或投资方提出正式验收申请报告。
6
www.haixue.com
