实验题 01
1．某同学用图示实验装置探究一定质量的气体等温变化的规律。将注射器水平固定，由于没有压强传感
器，于是他把活塞和压力传感器相连，可测出移动活塞时，传感器对活塞的压力F，然后把注射器活塞移
动到体积最大的位置，并用橡皮帽封闭注射器右侧的细管。在温度不变的条件下缓慢移动活塞压缩气体并
记录多组压力F 和体积V 的值，假设活塞受到的摩擦可忽略不计。
(1)甲同学想通过作出
的图像探究等温变化的规律，则还需要测量的物理量有：（ ）
A．气体的温度
B．注射器的内径
C．大气压强
D．被封闭气体的质量
(2)乙同学根据实验数据作出
的图像如图，已知图像的斜率为k，图像与纵轴交点的纵坐标的绝对值
为b，假设注射器内的气体的状态变化遵循玻意耳定律，若细管内气体体积可忽略，则气体刚被封闭时的
体积为 （用k 和b 表示）；若细管内气体体积不可忽略，则随着
的增大，
图像的斜率
（选填：变大、变小、不变）。
2．在“用双缝干涉测量光的波长”的实验中。
(1)图1 中的a、b、c 三个位置对应的器材为______
A．a 是滤光片、b 是单缝、c 是双缝
B．a 是单缝、b 是双缝、c 是滤光片
C．a 是双缝、b 是单缝、c 是滤光片
实验题必刷·2 选修+3 必修
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

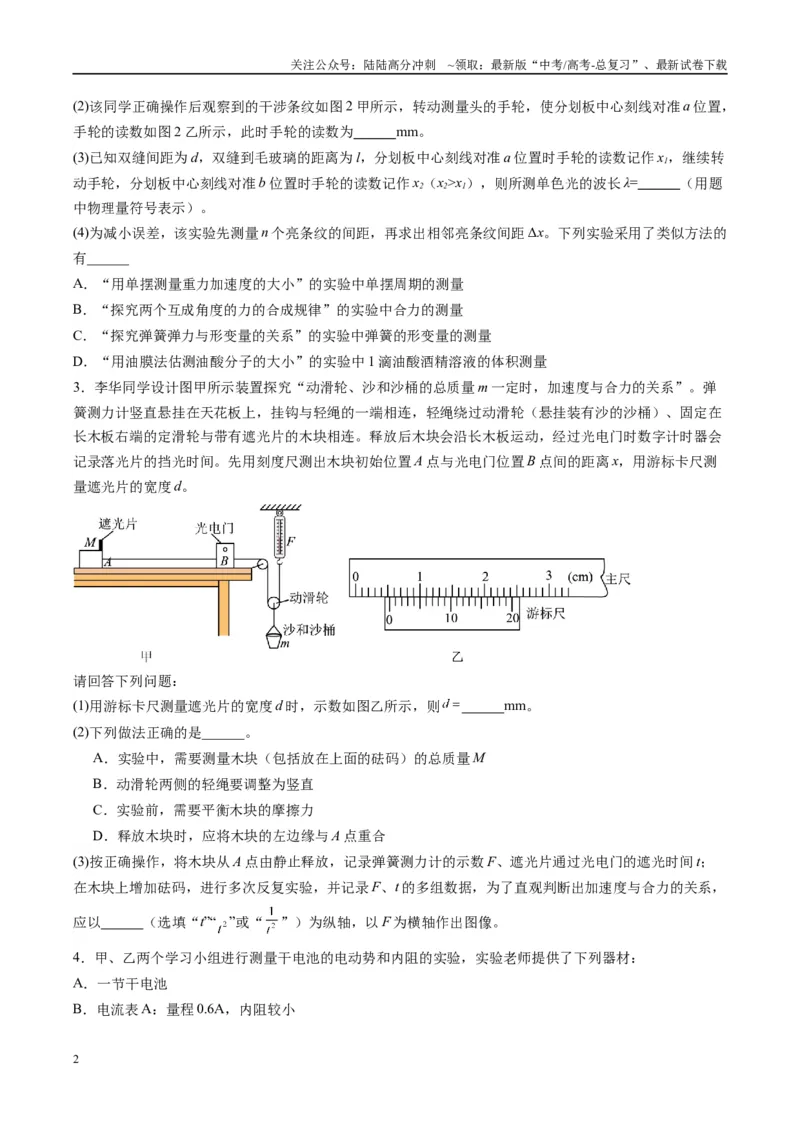

(2)该同学正确操作后观察到的干涉条纹如图2 甲所示，转动测量头的手轮，使分划板中心刻线对准a 位置，
手轮的读数如图2 乙所示，此时手轮的读数为 mm。
(3)已知双缝间距为d，双缝到毛玻璃的距离为l，分划板中心刻线对准a 位置时手轮的读数记作x1，继续转
动手轮，分划板中心刻线对准b 位置时手轮的读数记作x2（x2>x1），则所测单色光的波长λ= （用题
中物理量符号表示）。
(4)为减小误差，该实验先测量n 个亮条纹的间距，再求出相邻亮条纹间距Δx。下列实验采用了类似方法的
有______
A．“用单摆测量重力加速度的大小”的实验中单摆周期的测量
B．“探究两个互成角度的力的合成规律”的实验中合力的测量
C．“探究弹簧弹力与形变量的关系”的实验中弹簧的形变量的测量
D．“用油膜法估测油酸分子的大小”的实验中1 滴油酸酒精溶液的体积测量
3．李华同学设计图甲所示装置探究“动滑轮、沙和沙桶的总质量m 一定时，加速度与合力的关系”。弹
簧测力计竖直悬挂在天花板上，挂钩与轻绳的一端相连，轻绳绕过动滑轮（悬挂装有沙的沙桶）、固定在
长木板右端的定滑轮与带有遮光片的木块相连。释放后木块会沿长木板运动，经过光电门时数字计时器会
记录落光片的挡光时间。先用刻度尺测出木块初始位置A 点与光电门位置B 点间的距离x，用游标卡尺测
量遮光片的宽度d。
请回答下列问题：
(1)用游标卡尺测量遮光片的宽度d 时，示数如图乙所示，则
mm。
(2)下列做法正确的是______。
A．实验中，需要测量木块（包括放在上面的砝码）的总质量M
B．动滑轮两侧的轻绳要调整为竖直
C．实验前，需要平衡木块的摩擦力
D．释放木块时，应将木块的左边缘与A 点重合
(3)按正确操作，将木块从A 点由静止释放，记录弹簧测力计的示数F、遮光片通过光电门的遮光时间t；
在木块上增加砝码，进行多次反复实验，并记录F、t 的多组数据，为了直观判断出加速度与合力的关系，
应以 （选填“t”“
”或“
”）为纵轴，以F 为横轴作出图像。
4．甲、乙两个学习小组进行测量干电池的电动势和内阻的实验，实验老师提供了下列器材：
A．一节干电池
B．电流表A：量程0.6A，内阻较小
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．电压表V：量程
，内阻约为
D．滑动变阻器
：最大阻值为
E．开关、导线若干
（1）甲小组采用图甲所示电路图进行实验，根据实验中电流表和电压表的示数得到了如图丙所示的
图像，由此可知，干电池电动势
，内阻
。（结果保留3 位有效数字）
（2）乙小组采用图乙所示电路图进行实验，根据实验中电流表和电压表的示数得到了如图丁所示的
图像，乙小组同学也得到了一组电动势和内阻的测量值。
（3）实验老师带领两个小组的同学对比和分析这两种电路，此干电池的电动势和内阻的真实值分别为
，内阻
。（结果保留3 位有效数字）
5．某物理小组欲利用如图所示的电路同时测量一只有30 格刻度的毫安表的量程、内阻和光敏电阻的阻值
与光照强度之间的关系。实验室能提供的实验器材有：学生电源（输出电压为
，内阻不计）、
电阻箱R（最大阻值为9999.9Ω）、单刀双掷开关一个、导线若干。
(1)该小组实验时先测毫安表量程，将单刀双掷开关接至a 端前，要把电阻箱的阻值调至
（选填“最大”或“最小”），闭合开关后调节电阻箱，发现将电阻箱的阻值调为1700.0Ω 时，毫安表刚
好能够偏转一个格的刻度，将电阻箱的阻值调为500.0Ω 时，毫安表刚好能偏转三个格的刻度，实验小组据
此得到了该毫安表的量程为 mA，内阻
；
(2)该小组查阅资料得知，光敏电阻的阻值随光照强度的变化很大，为了安全，该小组需将毫安表改装成量
程为0~3A 的电流表，则需在毫安表两端 （选填“串联”或“并联”）一个阻值为
Ω 的电阻；（计算结果保留3 位有效数字）
(3)该小组将单刀双掷开关接至b 端，用改装后的电流表测通过光敏电阻的电流，通过实验发现，流过毫安
表的电流I（单位：mA）与光照强度E（单位：Lux）之间的关系满足
（k 为常数），由此可得光
敏电阻的阻值R（单位：Ω）与光照强度E 之间的关系为
。
3
