实验题必刷·2选修+3必修
实验题 01

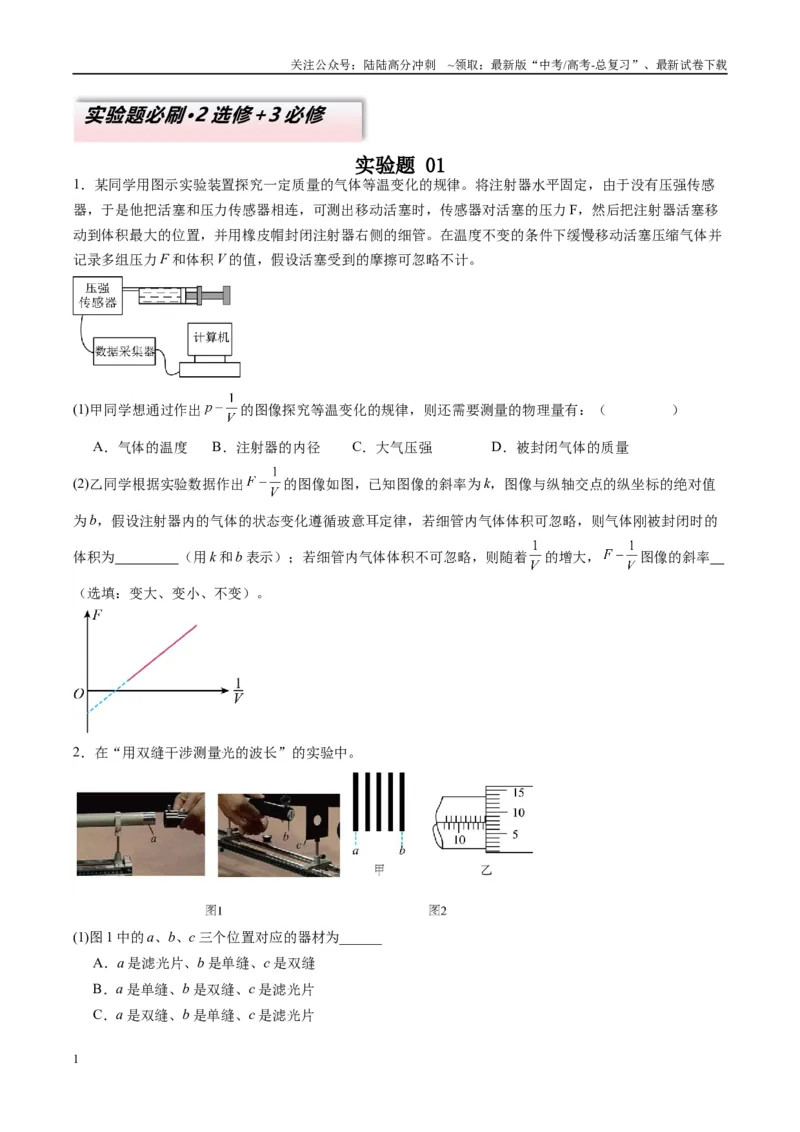

1．某同学用图示实验装置探究一定质量的气体等温变化的规律。将注射器水平固定，由于没有压强传感
器，于是他把活塞和压力传感器相连，可测出移动活塞时，传感器对活塞的压力F，然后把注射器活塞移
动到体积最大的位置，并用橡皮帽封闭注射器右侧的细管。在温度不变的条件下缓慢移动活塞压缩气体并
记录多组压力F和体积V的值，假设活塞受到的摩擦可忽略不计。

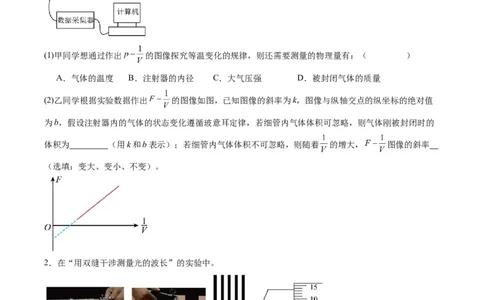

(1)甲同学想通过作出 的图像探究等温变化的规律，则还需要测量的物理量有：（ ）
A．气体的温度 B．注射器的内径 C．大气压强 D．被封闭气体的质量
(2)乙同学根据实验数据作出 的图像如图，已知图像的斜率为k，图像与纵轴交点的纵坐标的绝对值
为b，假设注射器内的气体的状态变化遵循玻意耳定律，若细管内气体体积可忽略，则气体刚被封闭时的
体积为 （用k和b表示）；若细管内气体体积不可忽略，则随着 的增大， 图像的斜率
（选填：变大、变小、不变）。
2．在“用双缝干涉测量光的波长”的实验中。
(1)图1中的a、b、c三个位置对应的器材为______
A．a是滤光片、b是单缝、c是双缝
B．a是单缝、b是双缝、c是滤光片

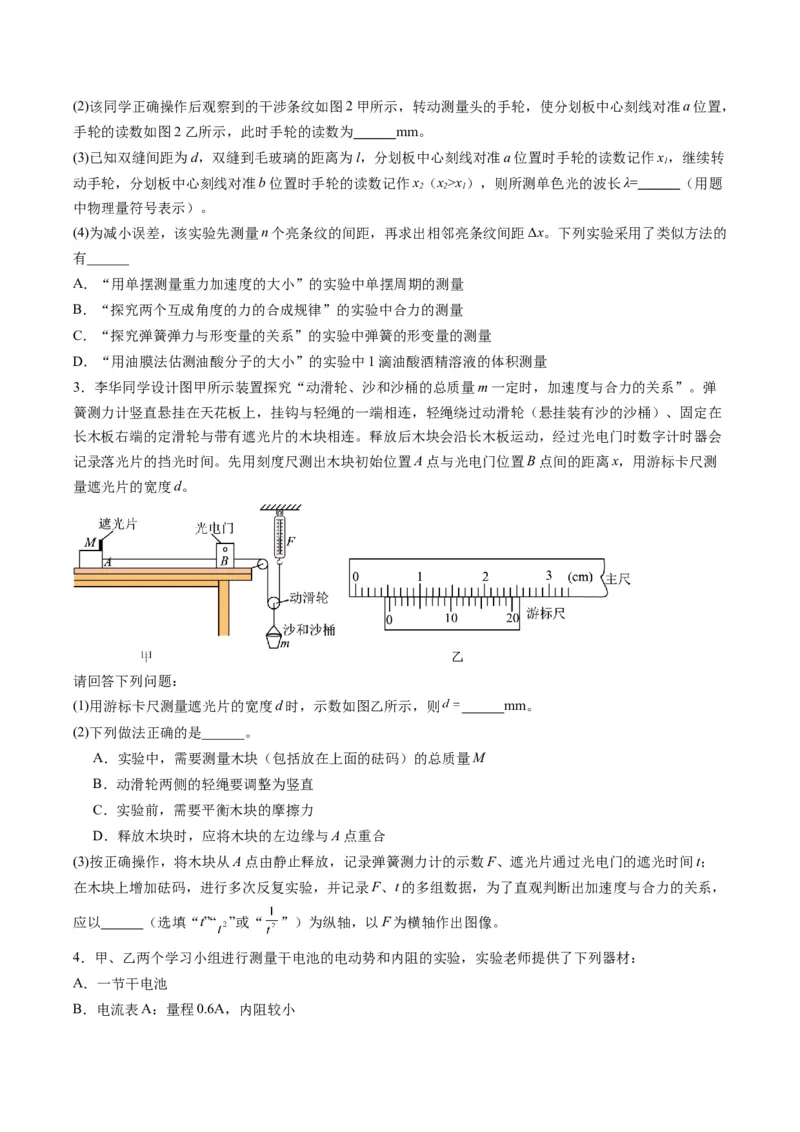

C．a是双缝、b是单缝、c是滤光片(2)该同学正确操作后观察到的干涉条纹如图2甲所示，转动测量头的手轮，使分划板中心刻线对准a位置，
手轮的读数如图2乙所示，此时手轮的读数为 mm。
(3)已知双缝间距为d，双缝到毛玻璃的距离为l，分划板中心刻线对准a位置时手轮的读数记作x，继续转
1
动手轮，分划板中心刻线对准b位置时手轮的读数记作x（x>x），则所测单色光的波长λ= （用题
2 2 1
中物理量符号表示）。
(4)为减小误差，该实验先测量n个亮条纹的间距，再求出相邻亮条纹间距Δx。下列实验采用了类似方法的
有______
A．“用单摆测量重力加速度的大小”的实验中单摆周期的测量
B．“探究两个互成角度的力的合成规律”的实验中合力的测量
C．“探究弹簧弹力与形变量的关系”的实验中弹簧的形变量的测量
D．“用油膜法估测油酸分子的大小”的实验中1滴油酸酒精溶液的体积测量

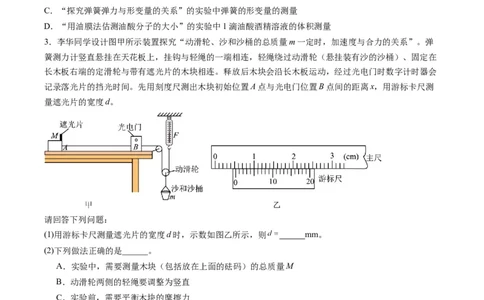

3．李华同学设计图甲所示装置探究“动滑轮、沙和沙桶的总质量m一定时，加速度与合力的关系”。弹
簧测力计竖直悬挂在天花板上，挂钩与轻绳的一端相连，轻绳绕过动滑轮（悬挂装有沙的沙桶）、固定在
长木板右端的定滑轮与带有遮光片的木块相连。释放后木块会沿长木板运动，经过光电门时数字计时器会
记录落光片的挡光时间。先用刻度尺测出木块初始位置A点与光电门位置B点间的距离x，用游标卡尺测
量遮光片的宽度d。
请回答下列问题：
(1)用游标卡尺测量遮光片的宽度d时，示数如图乙所示，则 mm。
(2)下列做法正确的是______。
A．实验中，需要测量木块（包括放在上面的砝码）的总质量M
B．动滑轮两侧的轻绳要调整为竖直
C．实验前，需要平衡木块的摩擦力
D．释放木块时，应将木块的左边缘与A点重合
(3)按正确操作，将木块从A点由静止释放，记录弹簧测力计的示数F、遮光片通过光电门的遮光时间t；
在木块上增加砝码，进行多次反复实验，并记录F、t的多组数据，为了直观判断出加速度与合力的关系，
应以 （选填“t”“ ”或“ ”）为纵轴，以F为横轴作出图像。

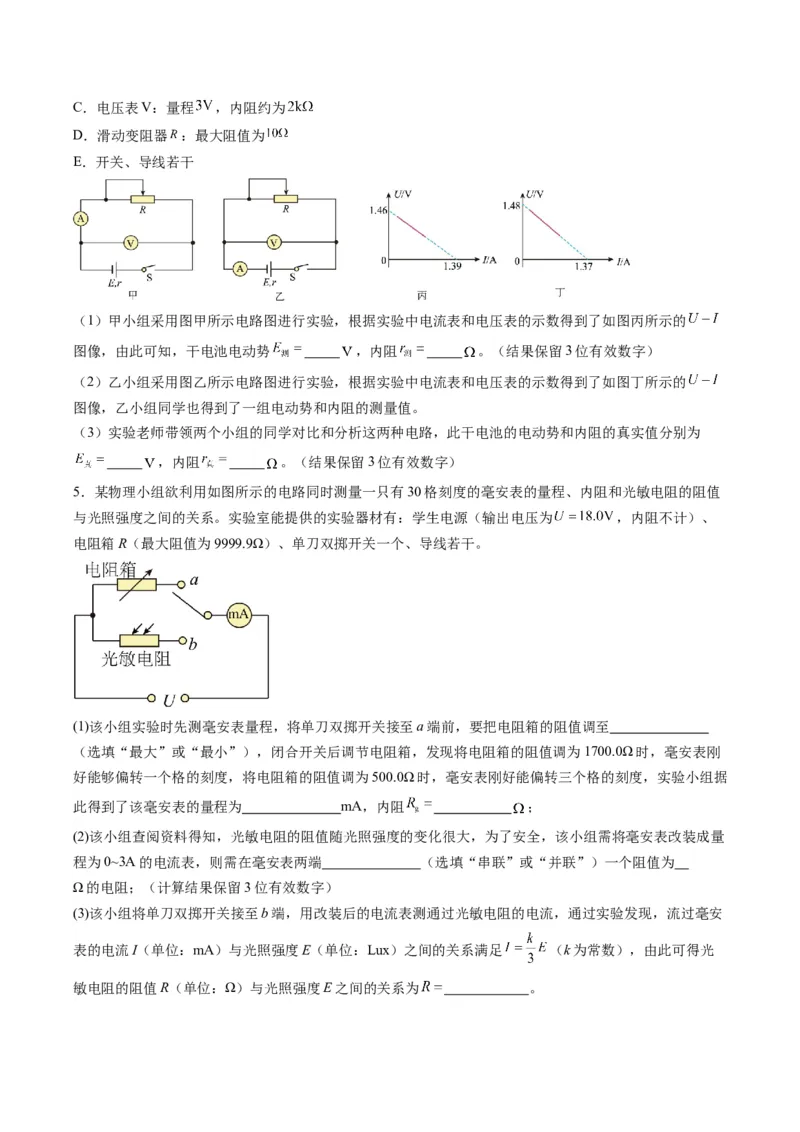

4．甲、乙两个学习小组进行测量干电池的电动势和内阻的实验，实验老师提供了下列器材：
A．一节干电池
B．电流表A：量程0.6A，内阻较小C．电压表V：量程 ，内阻约为
D．滑动变阻器 ：最大阻值为
E．开关、导线若干

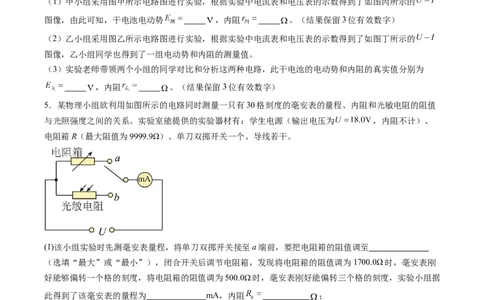

（1）甲小组采用图甲所示电路图进行实验，根据实验中电流表和电压表的示数得到了如图丙所示的
图像，由此可知，干电池电动势 ，内阻 。（结果保留3位有效数字）
（2）乙小组采用图乙所示电路图进行实验，根据实验中电流表和电压表的示数得到了如图丁所示的
图像，乙小组同学也得到了一组电动势和内阻的测量值。
（3）实验老师带领两个小组的同学对比和分析这两种电路，此干电池的电动势和内阻的真实值分别为
，内阻 。（结果保留3位有效数字）
5．某物理小组欲利用如图所示的电路同时测量一只有30格刻度的毫安表的量程、内阻和光敏电阻的阻值
与光照强度之间的关系。实验室能提供的实验器材有：学生电源（输出电压为 ，内阻不计）、
电阻箱R（最大阻值为9999.9Ω）、单刀双掷开关一个、导线若干。
(1)该小组实验时先测毫安表量程，将单刀双掷开关接至a端前，要把电阻箱的阻值调至
（选填“最大”或“最小”），闭合开关后调节电阻箱，发现将电阻箱的阻值调为1700.0Ω时，毫安表刚
好能够偏转一个格的刻度，将电阻箱的阻值调为500.0Ω时，毫安表刚好能偏转三个格的刻度，实验小组据
此得到了该毫安表的量程为 mA，内阻 ；
(2)该小组查阅资料得知，光敏电阻的阻值随光照强度的变化很大，为了安全，该小组需将毫安表改装成量
程为0~3A的电流表，则需在毫安表两端 （选填“串联”或“并联”）一个阻值为
Ω的电阻；（计算结果保留3位有效数字）
(3)该小组将单刀双掷开关接至b端，用改装后的电流表测通过光敏电阻的电流，通过实验发现，流过毫安
表的电流I（单位：mA）与光照强度E（单位：Lux）之间的关系满足 （k为常数），由此可得光
敏电阻的阻值R（单位：Ω）与光照强度E之间的关系为 。
