第44 讲 重点实验：用多用电表测量电学中的物理量
目录
01 考情解码•命题预警..............................................................................................................................2
02 体系构建•思维可视..............................................................................................................................3
03 核心突破•靶向攻坚..............................................................................................................................4
考点一 欧姆表原理及应用 .............................................................................................................................4
知识点 欧姆表的原理.....................................................................................................................................4
考向 欧姆表原理的应用...........................................................................................................................4
考点二 多用电表的使用 .................................................................................................................................7
知识点 多用电表的使用方法...........................................................................................................................7
考向 多用电表的使用.......................................................................................................................................9
考点三 多用电表的应用 .............................................................................................................13
知识点1 探究黑箱问题.............................................................................................................14
知识点2 测二极管的正、反向电阻...........................................................................................15
知识点3 电路故障问题.............................................................................................................18
考向1 探究黑箱问题.................................................................................................................20
考向2 测二极管的正、反向问题.............................................................................................20
04 真题溯源•考向感知.....................................................................................................................17
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
I=0 处标为“∞”
当I=时，电阻值等于欧姆表的内阻值
满偏电流Ig处标为“0”
刻度标定
闭合电路欧姆定律
工作原理
欧姆表构造
欧姆表原理及应用
考点要求
考察形式
2025 年
2024 年
2023 年
欧姆表原理及应
用
选择题
非选择题
多用电表使用
选择题
非选择题
2025·湖南省第12 题
2023·湖南省第12 题
多用电表的应用
选择题
非选择题
\
考情分析：
1.命题形式：选择题实验题计算题
2.命题分析：湖南高考对用多用电表测量电学中的物理量这个实验的考查近几年频度较高，以考查多用电
表读数居多，对多用电表的原理考查不多。
3.备考建议：除了继续关注多用电表的读数问题外，重点关键欧姆表的原理应用。
4.命题情境：多以某个电学实验中粗测电阻或测量电压为命题情境。
复习目标：
1.清楚多用电表构造及原理。
2.理解和掌握用多用电表测量电学中的物理量方法。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考点一 欧姆表原理及应用
知识点 欧姆表的原理
1.构造:欧姆表由电流表G、电池、调零电阻R 和红、黑表笔组成。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
欧姆表内部:电流表、电池、调零电阻串联。
外部:接被测电阻Rx。
2.工作原理:闭合电路欧姆定律,I=
E
Rg+ R+r + Rx
。
3.刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程
叫欧姆调零。

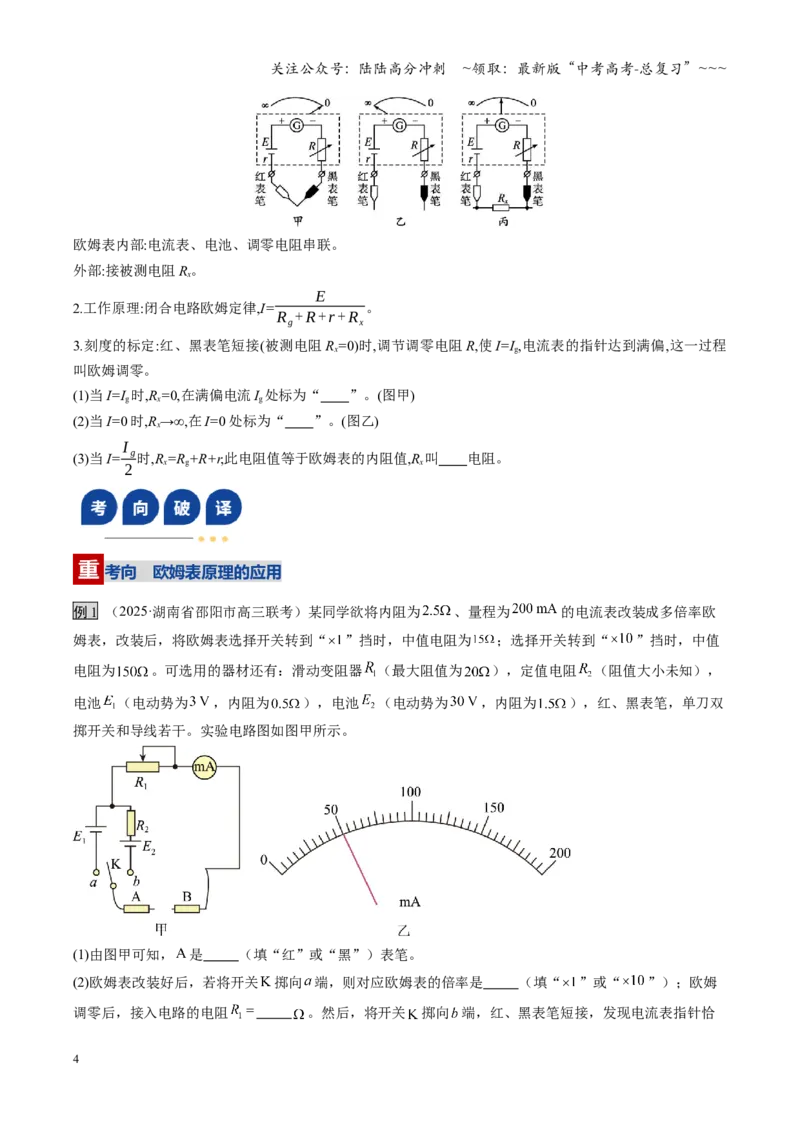

(1)当I=Ig时,Rx=0,在满偏电流Ig处标为“ ”。(图甲)
(2)当I=0 时,Rx→∞,在I=0 处标为“ ”。(图乙)
(3)当I=I g
2 时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫 电阻。
考向 欧姆表原理的应用
例1 （2025·湖南省邵阳市高三联考）某同学欲将内阻为
、量程为
的电流表改装成多倍率欧
姆表，改装后，将欧姆表选择开关转到“
”挡时，中值电阻为
；选择开关转到“
”挡时，中值
电阻为
。可选用的器材还有：滑动变阻器
（最大阻值为
），定值电阻
（阻值大小未知），
电池
（电动势为
，内阻为
），电池
（电动势为
，内阻为
），红、黑表笔，单刀双
掷开关和导线若干。实验电路图如图甲所示。
(1)由图甲可知，
是 （填“红”或“黑”）表笔。
(2)欧姆表改装好后，若将开关
掷向
端，则对应欧姆表的倍率是 （填“
”或“
”）；欧姆
调零后，接入电路的电阻
。然后，将开关
掷向
端，红、黑表笔短接，发现电流表指针恰
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
好满偏，则定值电阻
。
(3)若将电流表刻度更换为“
”挡欧姆表的刻度，则图乙表盘上
处的刻度应更换为 Ω。
【变式训练1-1·变考法】某实验小组计划将量程为I g=1mA、内阻Rg=80Ω的毫安表改装成简易欧姆表并
测量电阻的阻值。
实验室提供以下器材：
（1）毫安表（参数如上）
（2）定值电阻若干(R1=10Ω, R2=100Ω, R3=1kΩ)
（3）滑动变阻器R4（最大阻值1kΩ）
（4）电源E（标称电动势1.5V，内阻未知）
（5）待测电阻Rx
（6）红表笔、黑表笔、导线若干
实验步骤如下：

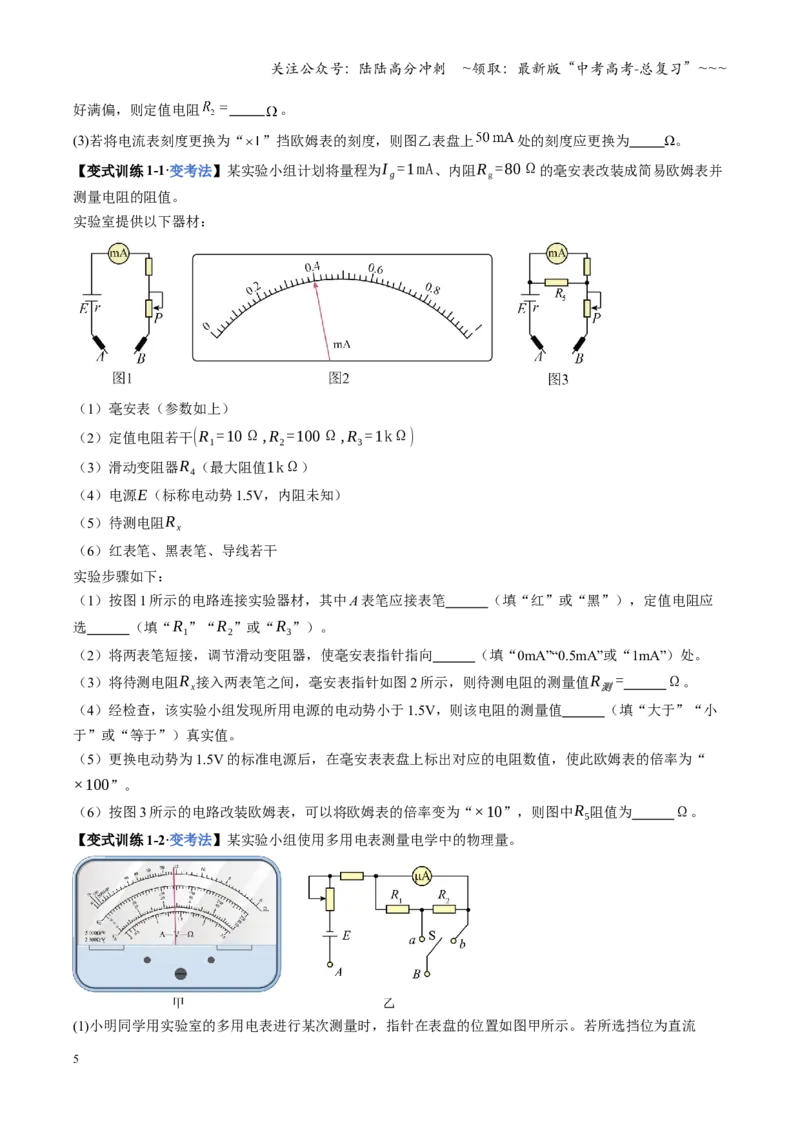

（1）按图1 所示的电路连接实验器材，其中A 表笔应接表笔 （填“红”或“黑”），定值电阻应
选 （填“R1”“R2”或“R3”）。
（2）将两表笔短接，调节滑动变阻器，使毫安表指针指向 （填“0mA”“0.5mA”或“1mA”）处。
（3）将待测电阻Rx接入两表笔之间，毫安表指针如图2 所示，则待测电阻的测量值R测= Ω。
（4）经检查，该实验小组发现所用电源的电动势小于1.5V，则该电阻的测量值 （填“大于”“小
于”或“等于”）真实值。
（5）更换电动势为1.5V 的标准电源后，在毫安表表盘上标出对应的电阻数值，使此欧姆表的倍率为“
×100”。
（6）按图3 所示的电路改装欧姆表，可以将欧姆表的倍率变为“×10”，则图中R5阻值为 Ω。
【变式训练1-2·变考法】某实验小组使用多用电表测量电学中的物理量。
(1)小明同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图甲所示。若所选挡位为直流
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
100mA 挡，则示数为 mA；若所选挡位为欧姆挡“×100”挡，则示数为 Ω。
(2)小军同学用该多用电表按正确操作测量了一个约10Ω 的电阻后，需要继续测量一个阻值约100Ω 的电阻。
在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是 。（填字母代号）
A．将红表笔和黑表笔短接
B．把选择开关旋转到“×10”位置
C．把选择开关旋转到“×100”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
(3)图乙是某多用电表的内部电路图，已知
内阻Rg=1000。满偏电流Ig=100μA，定值电阻R1=25Ω、
R2=22.5Ω，电源电动势E=1.5V，则该多用电表A 接线柱应该与 （填“红”或“黑”）表笔连接；若
选a 挡测量电阻，当通过四的电流为50μA 时，对应的测量电阻值为 Ω（结果保留三位有效数字）。
考点二 多用电表的使用
知识点 多用电表的使用方法

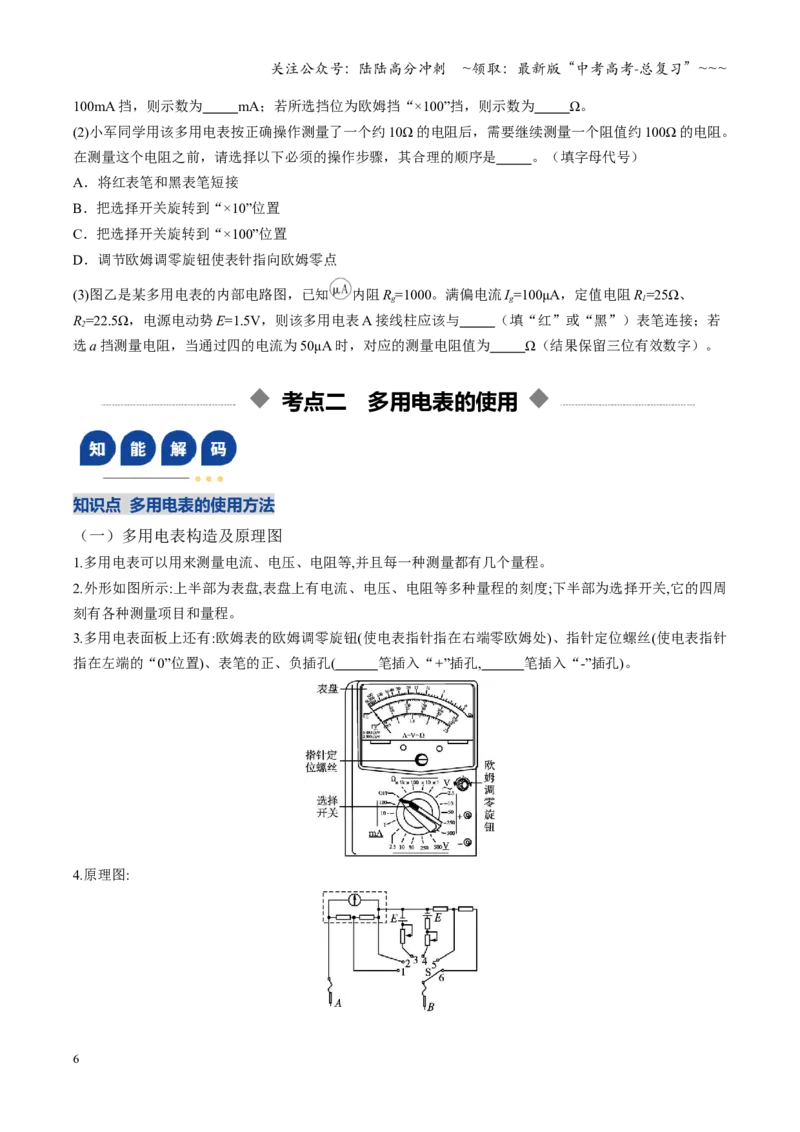

（一）多用电表构造及原理图
1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程。
2.外形如图所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,它的四周
刻有各种测量项目和量程。
3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针
指在左端的“0”位置)、表笔的正、负插孔( 笔插入“+”插孔, 笔插入“-”插孔)。
4.原理图:
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（二）多用电表使用
实验器材：
多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻(大、中、小)三个。
进行实验：
1.机械调零:多用电表的指针若不指 ,则可用小螺丝刀进行机械调零。
2.将红、黑表笔分别插入“+”“-”插孔。
3.测量小电珠的电压和电流。

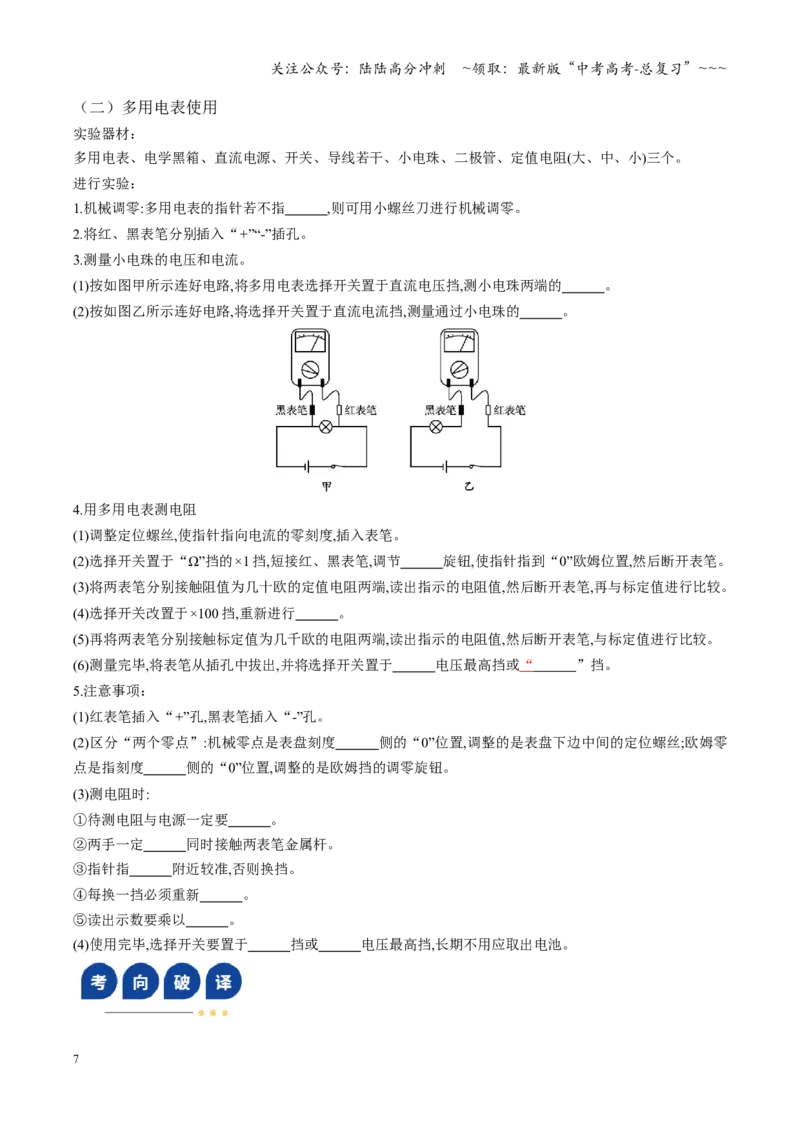

(1)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小电珠两端的 。
(2)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小电珠的 。
4.用多用电表测电阻
(1)调整定位螺丝,使指针指向电流的零刻度,插入表笔。
(2)选择开关置于“Ω”挡的×1 挡,短接红、黑表笔,调节 旋钮,使指针指到“0”欧姆位置,然后断开表笔。
(3)将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。
(4)选择开关改置于×100 挡,重新进行 。
(5)再将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。
(6)测量完毕,将表笔从插孔中拔出,并将选择开关置于 电压最高挡或“
”挡。
5.注意事项：
(1)红表笔插入“+”孔,黑表笔插入“-”孔。
(2)区分“两个零点”:机械零点是表盘刻度 侧的“0”位置,调整的是表盘下边中间的定位螺丝;欧姆零
点是指刻度 侧的“0”位置,调整的是欧姆挡的调零旋钮。
(3)测电阻时:
①待测电阻与电源一定要 。
②两手一定 同时接触两表笔金属杆。
③指针指 附近较准,否则换挡。
④每换一挡必须重新 。
⑤读出示数要乘以 。
(4)使用完毕,选择开关要置于 挡或 电压最高挡,长期不用应取出电池。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考向 多用电表的使用

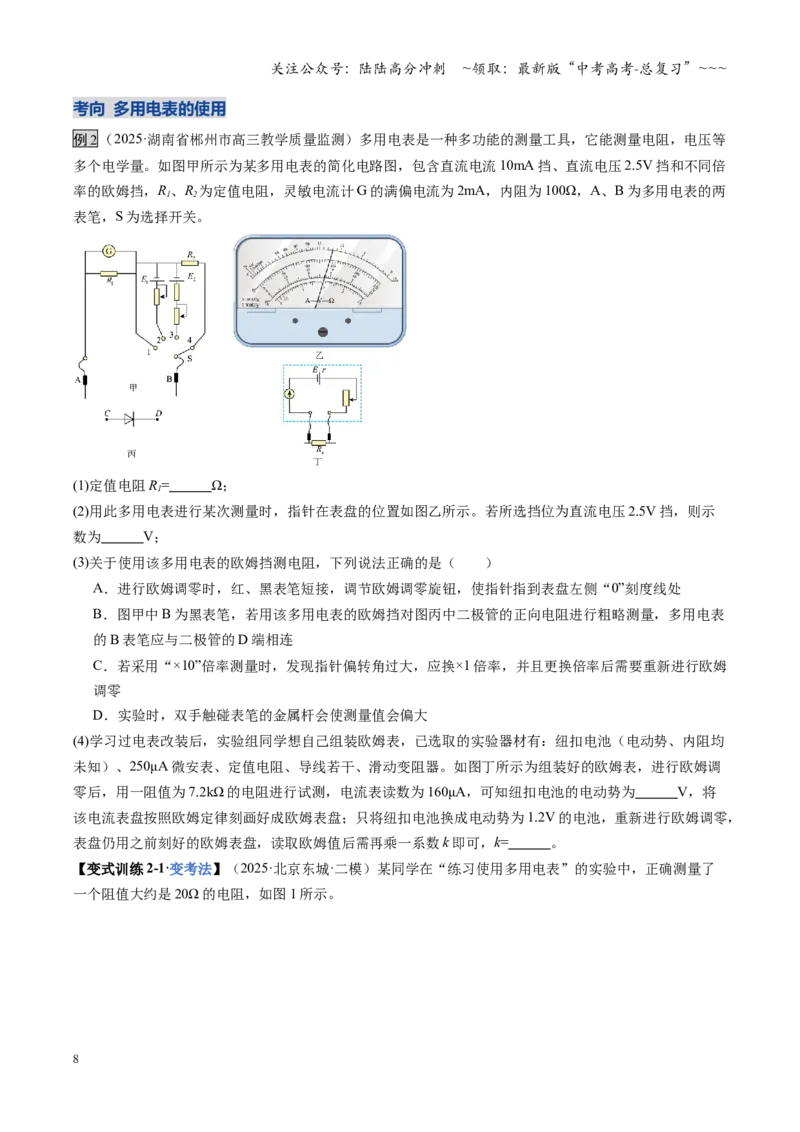

例2（2025·湖南省郴州市高三教学质量监测）多用电表是一种多功能的测量工具，它能测量电阻，电压等
多个电学量。如图甲所示为某多用电表的简化电路图，包含直流电流10mA 挡、直流电压2.5V 挡和不同倍
率的欧姆挡，R1、R2为定值电阻，灵敏电流计G 的满偏电流为2mA，内阻为100Ω，A、B 为多用电表的两
表笔，S 为选择开关。
(1)定值电阻R1= Ω；
(2)用此多用电表进行某次测量时，指针在表盘的位置如图乙所示。若所选挡位为直流电压2.5V 挡，则示
数为 V；
(3)关于使用该多用电表的欧姆挡测电阻，下列说法正确的是（ ）
A．进行欧姆调零时，红、黑表笔短接，调节欧姆调零旋钮，使指针指到表盘左侧“0”刻度线处
B．图甲中B 为黑表笔，若用该多用电表的欧姆挡对图丙中二极管的正向电阻进行粗略测量，多用电表
的B 表笔应与二极管的D 端相连
C．若采用“×10”倍率测量时，发现指针偏转角过大，应换×1 倍率，并且更换倍率后需要重新进行欧姆
调零
D．实验时，双手触碰表笔的金属杆会使测量值会偏大
(4)学习过电表改装后，实验组同学想自己组装欧姆表，已选取的实验器材有：纽扣电池（电动势、内阻均
未知）、250μA 微安表、定值电阻、导线若干、滑动变阻器。如图丁所示为组装好的欧姆表，进行欧姆调
零后，用一阻值为7.2kΩ 的电阻进行试测，电流表读数为160μA，可知纽扣电池的电动势为 V，将
该电流表盘按照欧姆定律刻画好成欧姆表盘；只将纽扣电池换成电动势为1.2V 的电池，重新进行欧姆调零，
表盘仍用之前刻好的欧姆表盘，读取欧姆值后需再乘一系数k 即可，k= 。
【变式训练2-1·变考法】（2025·北京东城·二模）某同学在“练习使用多用电表”的实验中，正确测量了

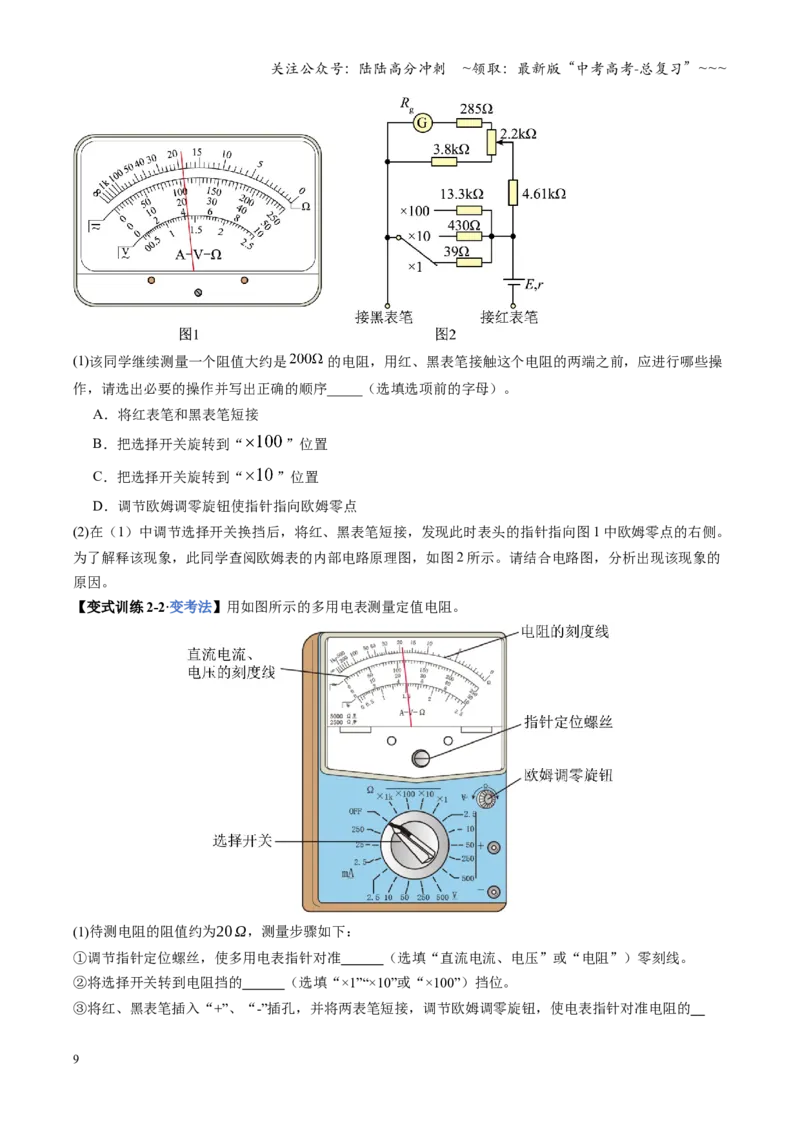

一个阻值大约是20Ω 的电阻，如图1 所示。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)该同学继续测量一个阻值大约是
的电阻，用红、黑表笔接触这个电阻的两端之前，应进行哪些操
作，请选出必要的操作并写出正确的顺序_____（选填选项前的字母）。
A．将红表笔和黑表笔短接
B．把选择开关旋转到“
”位置
C．把选择开关旋转到“
”位置
D．调节欧姆调零旋钮使指针指向欧姆零点
(2)在（1）中调节选择开关换挡后，将红、黑表笔短接，发现此时表头的指针指向图1 中欧姆零点的右侧。
为了解释该现象，此同学查阅欧姆表的内部电路原理图，如图2 所示。请结合电路图，分析出现该现象的
原因。
【变式训练2-2·变考法】用如图所示的多用电表测量定值电阻。
(1)待测电阻的阻值约为20Ω，测量步骤如下：
①调节指针定位螺丝，使多用电表指针对准 （选填“直流电流、电压”或“电阻”）零刻线。
②将选择开关转到电阻挡的 （选填“×1”“×10”或“×100”）挡位。
③将红、黑表笔插入“+”、“-”插孔，并将两表笔短接，调节欧姆调零旋钮，使电表指针对准电阻的
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（选填“0 刻线”或“∞刻线”）。
④将两表笔分别与待测电阻相接，读取数据。
(2)测量后需要继续测量一个阻值大约是20kΩ左右的电阻，下列实验步骤正确的操作顺序为 （填写
实验步骤前的字母）。
A．将选择开关置于“×1k”位置
B．将选择开关置于“OFF”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”
考点三 多用电表的应用

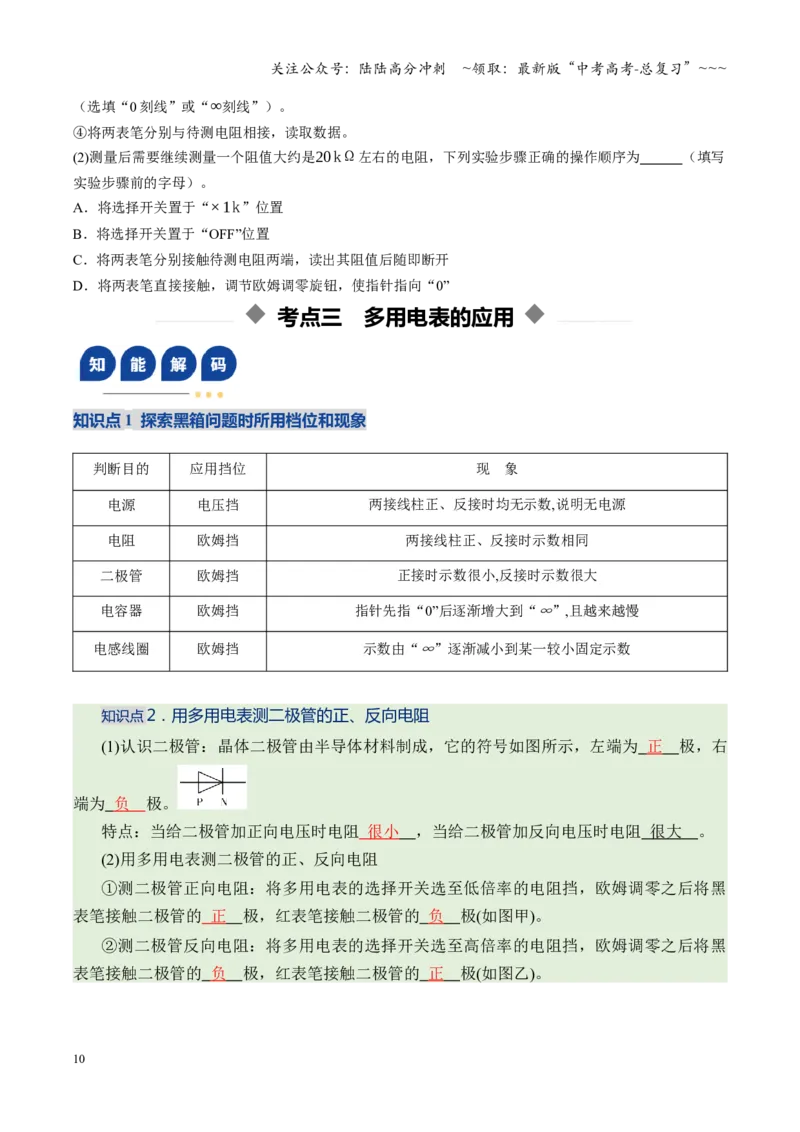

知识点1 探索黑箱问题时所用档位和现象
知识点2．用多用电表测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为 正
极，右
端为 负
极。
特点：当给二极管加正向电压时电阻 很小
，当给二极管加反向电压时电阻 很大 。
(2)用多用电表测二极管的正、反向电阻
①测二极管正向电阻：将多用电表的选择开关选至低倍率的电阻挡，欧姆调零之后将黑
表笔接触二极管的 正
极，红表笔接触二极管的 负
极(如图甲)。
②测二极管反向电阻：将多用电表的选择开关选至高倍率的电阻挡，欧姆调零之后将黑
表笔接触二极管的 负
极，红表笔接触二极管的 正
极(如图乙)。
判断目的
应用挡位
现 象
电源
电压挡
两接线柱正、反接时均无示数,说明无电源
电阻
欧姆挡
两接线柱正、反接时示数相同
二极管
欧姆挡
正接时示数很小,反接时示数很大
电容器
欧姆挡
指针先指“0”后逐渐增大到“∞”,且越来越慢
电感线圈
欧姆挡
示数由“∞”逐渐减小到某一较小固定示数
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考向1 多用电表探究黑箱问题
例3（2025·湖南娄底·模拟预测）如图所示，实验中有一黑箱子，黑箱子内可能含有定值电阻、二极管、
电容器、电池。黑箱子的四个测量端口分别为A、B、C、D。
某兴趣小组探究黑箱子的内部电路结构。
①用多用电表的 测量所有接线柱组合均无电压显示，表明黑箱子内无电池。
②改用多用电表的欧姆挡分别测量各个端口组合，得到测量数据如下表所示：
测量端口
红表笔接左
黑表笔接左
左
右
A
B
0.7kΩ
A
C
2.2kΩ
2.2kΩ
A
D
B
C
2.9kΩ
B
D
C
D
③在A、B 两端口间施加直流电压（20V，内阻可忽略），用多用电表的直流电压挡，测量C、D 两端口，
发现电表示数为零。然后测量B、D 两端口，电表示数也为零。
④在A、B 两端口间施加交流电（20V/50Hz），用多用电表的交流电压挡，测量B、D 两端口，电表示数
为零，然后测量C、D 两端口，电表示数不为零。
(1)将步骤①补充完整 （选填“欧姆挡”“直流电压挡”或“电流挡”）。
(2)甲、乙两图中画出了黑箱子中的部分电路，可能正确的是 （选填“甲”或“乙”）。
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(3)根据实验推断黑箱子中的电路有可能是 。（填选项标号）
A．
B．
C．
D．
(4)若黑箱子内电路为第（3）小题所选电路，已知电路中电容器的电容
，现将B 端和C
端接入直流电源（E=20V，内阻忽略不计）。A 端和D 端用导线短接，如下图所示：
先闭合开关S，当电路稳定后，再断开开关S，则断开开关S 后，流过A、D 两端口间导线的电荷量为
C．
【变式训练3-1·变考法】（2025·吉林长春·模拟预测）有一个电学黑箱面板上有三个接线柱A、B 和C，已
知黑箱内只有两个元件，且两个接线柱间只接一个元件，某小组同学进行了如下的操作：
（1）用多用电表的直流电压挡在任意两点间测量，均无示数，说明箱内无电源；
（2）用多用电表的欧姆挡测量：①红、黑表笔在A、B 间测量，阻值约为60Ω，反接阻值也约为60Ω，表
明A、B 间有一阻值约为60Ω 的定值电阻；②红、黑表笔在A、C 间测量，指针迅速偏转较大角度后，又
慢慢回到阻值无穷大处，反接也是这种现象；③红、黑表笔在B、C 间测量，指针迅速偏转较大角度后，
又慢慢回到阻值无穷大处，反接也是这种现象。表明黑箱内除定值电阻外，另一元件为 。（选
填“二极管”、“电容”或“电感”）
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（3）该小组同学进一步用伏安法测定A、B 间电阻的阻值
，实验室提供的器材料如下：
电源E（电动势约为3V）
电流表
（量程为0～0.6A，内阻约为0.1Ω）
电流表
（量程为0～0.06A，内阻约为0.5Ω）
电压表V（量程为0～3V，内阻约为1kΩ）
滑动变阻器R（阻值范围0～10Ω）开关S 及导线若干。
为减小误差和操作方便，电流表应选用 （选填“
”或“
”），滑动变阻器采用接
法（选填“分压”或“限流”），测量电路采用电流表 法（选填“内接”或“外接”）。
。
【变式训练3-2·变考法】现用多用电表测量一个阻值约为20 Ω 的电阻和探测电路。
（1）测量步骤如下∶
①将选择开关旋转到“Ω”挡的 （填“×1”“×10”“×100”或“×1 k”）位置，并进行欧姆调零。
②将红、黑表笔分别与待测电阻两端相接触，若多用电表示数如图甲所示，该电阻的阻值为 Ω。（保
留三位有效数字）
（2）探测对象为如图乙所示的黑箱，箱内有一节干电池、一个电阻、一个晶体二极管和一个电容器，箱
外有4 个接线柱，分别标为1、2、3、4，相邻两个序号间只有一个元件。
①若用多用电表确定元件的位置，应使用多用电表的 （填下述挡位的序号）进行试测。
A．直流10 V 电压挡
B．直流1.5 V 电压挡
C．欧姆挡
D．直流电流挡
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
②试测后，用直流1.5 V 电压挡进一步测量，测量结果记录如下：
红表笔位置
1
1
1
黑表笔位置
2
3
4
示数
1.5 V
0
0
确定电源位置后，去掉电源，应用多用电表的 挡进行测量。结果如下：
红表笔位置
1
1
1
2
3
4
黑表笔位置
2
3
4
1
1
1
电阻情况
电阻很大
电阻很大
电阻很大
先有电阻，然
后变为很大
电阻很小
电阻很小
③根据以上结果，在图乙虚线框中画出电路图 。
考向2 测二极管的正、反向电阻
例4（2025·甘肃白银·模拟预测）某物理兴趣小组练习使用多用电表。将多用电表的选择开关旋至欧姆挡
的某挡位时，其内部电路如图甲所示。已知电源电动势
，内阻
，灵敏电流表满偏电流
，内阻
，多用电表表盘如图乙所示，表盘中值刻度为“15”。
(1)图甲中
为 （选填“红表笔”或“黑表笔”）。将多用电表的红、黑表笔短接，进行欧姆调
零，调零后多用电表的总内阻为
。将某电阻接入红、黑表笔间，表盘示数如图乙所示，则该电
阻的阻值为
。
(2)若用该多用电表的欧姆挡对图丙中二极管的正向电阻进行粗略测量，则
应与二极管的 （选填
“
”或“
”）端相连；若采用“
”倍率测量时，发现指针偏转角过大，应换 （选填“
”或“
”）倍率，然后再重新进行欧姆调零。在测电路中的二极管的正向电阻时，电路中的电
源 （选填“需要”或“不需要”）断开。实验时，手不能触碰金属杆，否则测量值会
（选填“偏大”或“偏小”）。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
【变式训练变考法】（2025 高三上·北京·模拟预测）多用电表又称为万用表，是电力电子等部门不可缺少
的测量仪表，一般以测量电压、电流和电阻为主要目的。如图甲所示为某简易多用电表表盘示意图。
(1)现要用多用电表测量一个大约几百欧的电阻，请根据下列步骤完成电阻测量：
①旋动 （选填“欧姆调零旋钮”或“指针定位螺丝”），使指针对准电流挡的“0”刻度；
②将选择开关K 旋转到电阻挡“×10”的位置；
③将红、黑表笔短接，旋动 （选填“欧姆调零旋钮”或“指针定位螺丝”），使指针对准电阻挡
的 （选填“0”或“∞”）刻度线；
④将两表笔分别与待测电阻相接，多用电表的示数如图乙所示，则待测电阻的阻值为 Ω。
(2)如果某次用多用电表测量未知电阻阻值时，采用“×100”的电阻挡正确操作后，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成待
测电阻的测量。
A．将K 旋转到电阻挡“×1000”的位置
B．将K 旋转到电阻挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行欧姆调零
(3)如图中关于多用电表的使用，操作正确的是（ ）
A．测电压时，图甲中红、黑表笔接法错误
B．测电流时，应按图乙连接方式测量
C．测电阻时，可以按图丙连接方式测量
D．按图丁连接方式可测得二极管的反向电阻
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
1．（2025·广西·高考真题）某小组将电流表改装成欧姆表，所用器材有电源（电动势
，内阻不
计），电流表（满偏电流
，内阻
），电阻
，滑动变阻器
，导线若干，电路如图。
(1)欧姆调零时，应先将A、B ，再调节滑动变阻器，使电流表示数为
，此时滑动变阻器
的阻值为
。
(2)调零后，在A、B 间接入电阻
，当电流表示数为
时，
为
。
2．（2025·黑吉辽蒙卷·高考真题）在测量某非线性元件的伏安特性时，为研究电表内阻对测量结果的影响，
某同学设计了如图（a）所示的电路。选择多用电表的直流电压挡测量电压。实验步骤如下：
①滑动变阻器滑片置于适当位置，闭合开关；
②表笔分别连a、b 接点，调节滑片位置，记录电流表示数I 和a、b 间电压
；
③表笔分别连a、c 接点，调节滑片位置，使电流表示数仍为I，记录a、c 间电压
；
④表笔分别连b、c 接点，调节滑片位置，使电流表示数仍为I，记录b、c 间电压
，计算
；
⑤改变电流，重复步骤②③④，断开开关。
作出
、
及
曲线如图（b）所示。
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
回答下列问题：
(1)将多用电表的红、黑表笔插入正确的插孔，测量a、b 间的电压时，红表笔应连 接点（填“a”
或“b”）；
(2)若多用电表选择开关旋转到直流电压挡“
”位置，电表示数如图（c）所示，此时电表读数为
V（结果保留三位小数）；
(3)图（b）中乙是 （填“
”或“
”）曲线；
(4)实验结果表明，当此元件阻值较小时， （填“甲”或“乙”）曲线与
曲线更
接近。
3．（2025·陕晋青宁卷·高考真题）常用的电压表和电流表都是由小量程的电流表（表头）改装而成的，与
电源及相关元器件组装后可构成多功能、多量程的多用电表。
(1)某同学使用多用电表正确测量了一个
的电阻后，需要继续测量一个阻值大约是
的电阻。
在用红、黑表笔接触这个电阻两端之前，请选出以下必要的操作步骤并排序：
①把选择开关旋转到“
”位置。 ②把选择开关旋转到“
”位置。
③将红表笔和黑表笔接触。 ④调节欧姆调零旋钮使指针指向欧姆零点。
下列选项中正确的是_________。（单选，填正确答案标号）
A．①③④
B．②③④
C．②④③
D．①④③
(2)若将一个内阻为
、满偏电流为
的表头改装为量程
的电压表，需要 （填“串
联”或“并联”）一个
的电阻。
(3)如图，某同学为探究由一个直流电源E、一个电容器C、一个电阻
及一个电阻
（
）组
成的串联电路中各元器件的位置，利用改装好的电压表分别测量各接线柱之间的电压，测得数据如表：
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
接线柱
1 和2
2 和3
3 和4
1 和4
2 和4
1 和3
U/V
0
1.53
0
0.56
1.05
0.66
根据以上数据可判断，直流电源E 处于 之间，电容器C 处于 之间，电阻
处于
之间。（填“1 和2”“2 和3”“3 和4”或“1 和4”）
4．（2025·安徽·高考真题）某同学设计了一个具有两种挡位（“
”挡和“
”挡）的欧姆表，其内
部电路如图甲所示。电源为电池组（电动势E 的标称值为
，内阻r 未知），电流表G（表头）的满
偏电流
，内阻
，定值电阻
，滑动变阻器R 的最大阻值为
。设计
后表盘如图乙所示，中间刻度值为“15”。
(1)测量前，要进行欧姆调零：将滑动变阻器的阻值调至最大，闭合开关
，此时欧姆表处于“
”
挡，将红表笔与黑表笔 ，调节滑动变阻器的阻值，使指针指向 （选填“0”或“
”）刻度位置。
(2)用该欧姆表对阻值为
的标准电阻进行试测，为减小测量误差，应选用欧姆表的 （选
填“
”或“
”）挡。进行欧姆调零后，将电阻接在两表笔间，指针指向图乙中的虚线位置，则该
电阻的测量值为
。
(3)该同学猜想造成上述误差的原因是电源电动势的实际值与标称值不一致。为了测出电源电动势，该同学
先将电阻箱以最大阻值（
）接在两表笔间，接着闭合
、断开
，将滑动变阻器的阻值调到零，
再调节电阻箱的阻值。当电阻箱的阻值调为
时，指针指向“15”刻度位置（即电路中的电流为
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
）；当电阻箱的阻值调为
时，指针指向“0”刻度位置（即电路中的电流为
）。由测量
数据计算出电源电动势为
。（结果保留2 位有效数字）
5．（2025·湖南·高考真题）车辆运输中若存在超载现象，将带来安全隐患。由普通水泥和导电材料混合制
成的导电水泥，可以用于监测道路超载问题。某小组对此进行探究。
（1）选择一块均匀的长方体导电水泥块样品，用多用电表粗测其电阻。将多用电表选择开关旋转到“
”挡，正确操作后，指针位置如图1 所示，则读数为
。
（2）进一步提高实验精度，使用伏安法测量水泥块电阻，电源E 电动势
，内阻可忽略，电压表量程
，内阻约
，电流表程
，内阻约
。实验中要求滑动变阻器采用分压接法，
在图2 中完成余下导线的连接 。
（3）如图2，测量水泥块的长为a，宽为b，高为c。用伏安法测得水泥块电阻为R，则电阻率
（用R、a、b、c 表示）。
（4）测得不同压力F 下的电阻R，算出对应的电阻率
，作出
图像如图3 所示。
（5）基于以上结论，设计压力报警系统，电路如图4 所示。报警器在两端电压大于或等于
时启动，
为水泥块，
为滑动变阻器，当
的滑片处于某位置，
上压力大于或等于
时，报警器启动。
报警器应并联在 两端（填“
”或“
”）。
（6）若电源E 使用时间过长，电动势变小，
上压力大于或等于
时，报警器启动，则
（填“大于”“小于”或“等于”）。
6．（2024·新疆河南·高考真题）学生实验小组要测量量程为3V 的电压表V 的内阻RV。可选用的器材有：
多用电表，电源E（电动势5V），电压表V1（量程5V，内阻约3kΩ），定值电阻R0（阻值为800Ω），
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
滑动变阻器R1（最大阻值50Ω），滑动变阻器R2（最大阻值5kΩ），开关S，导线若干。
完成下列填空：
(1)利用多用电表粗测待测电压表的内阻。首先应 （把下列实验步骤前的字母按正确操作顺序排列）；
A．将红、黑表笔短接
B．调节欧姆调零旋钮，使指针指向零欧姆
C．将多用电表选择开关置于欧姆挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的 （填“正极、负极”或“负极、正极”）相连，欧
姆表的指针位置如图（a）中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到欧姆挡 （填
“×1”“×100”或“×1k”）位置，重新调节后，测量得到指针位置如图（a）中实线Ⅱ所示，则组测得到的
该电压表内阻为 kΩ（结果保留1 位小数）；
(2)为了提高测量精度，他们设计了如图（b）所示的电路，其中滑动变阻器应选 （填“R1”或“R2
”），闭合开关S 前，滑动变阻器的滑片应置于 （填“a”或“b”）端；
(3)闭合开关S，滑动变阻器滑片滑到某一位置时，电压表V1，待测电压表的示数分别为U 1、U，则待测电
压表内阻RV = （用U 1、U 和R0表示）；
(4)测量得到U 1= 4.20 V ,U =2.78 V，则待测电压表内阻RV = kΩ（结果保留3 位有效数字）。
20
