第19 讲 电学实验
题型一 导体电阻率的测量
题型二 测量电源的电动势和内阻
题型三 多用电表
题型四 测量电阻的其他方法
课标要求
命题预测
重难点
1.熟悉“导体电阻率的测
量”的基本原理及注意事
项。
生活实践类：家用电器、新能
源电动汽车、超级电容器、手
机充电等
学习探究类：电表改装、导体
电阻率的测量、测量电源的电
动势和内阻、用多用电表测量
电学中的物理量
（1）理解实验的误差分析和改进方法。
（2）测量定值电阻和判断二极管的正负极。
（3）掌握等效替代法、伏伏法、安安法、半
偏法、电桥法等测电阻的方法并会进行相关实
验设计。
2.掌握测金属丝电阻率的
电路图、数据处理及误差
分析。
3.掌握伏安法、伏阻法、
安阻法测量电源电动势和
内阻的原理及电路设计。
4.了解多用电表的构造和
工作原理。
5.会用多用电表测量电
压、电流。
【典型例题剖析】
【例1】 (2023·浙江杭州市一模)小明同学猜想影响导体电阻的因素可能有导体的长度、横截面积及材
题型一
导体电阻率的测量
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
料等。为论证自己的猜想并定量研究导体电阻与相关因素的关系，找来如图甲所示仪器。图中电表内
阻对电路的影响不计；木板上固定了AB、BC、CD、DE 四段金属丝，AB、BC、CD 三段为镍铬合金丝，
DE 段为铁丝。AB、BC 段相比，横截面积相同，长度之比为1 2∶；BC、CD 段相比，长度相同，横截面
积之比为1 2∶；BC、DE 段相比，除材料不同，长度、横截面积均相同。
(1)若要研究导体电阻是否与横截面积有关，须选择________ 和________(均选填“AB”“BC”“CD”或
“DE”)两段金属丝研究。
(2)现已完成部分电路连接，若要用电压表测量BC 段金属丝两端电压，试在图甲中画出曲线代替导线完
成电路图连接。
(3)完成上述实验之后，该同学进一步测量了镍铬合金丝的电阻率。先用游标卡尺测量BC 段金属丝的直
径D，如图乙所示，则直径D＝________ mm。
(4)完成上述步骤之后，将电压表一端接在B 点，另一端接在BC 段金属丝的P 点(图中未画出)，测出电
压U，同时测出PB 之间的距离d，改变P 点位置多次测量，获得一系列U、d 数据并画出U－d 图像，
测算出图像的斜率为k。为测出镍铬合金丝的电阻率，你觉得还要测量的物理量是_______，计算电阻
率的表达式为_______(用题中涉及的物理量和测量的物理量表示)。
【高考考点对接】
1．实验原理(如图所示)
由R＝ρ 得ρ＝＝，因此，只要测出金属丝的长度l、直径d 和金属丝的电阻R，即可求出金属丝的电阻
率ρ。
2．实验器材
被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线
若干，螺旋测微器，毫米刻度尺。
3．实验过程
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d。
(2)连接好用伏安法测电阻的实验电路。
(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量多次，求出其平均值l。
(4)把滑动变阻器的滑片调到最左(选填“左”或“右”)端。
(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入
记录表格内。
(6)将测得的R、l、d 值，代入公式ρ＝中，计算出金属丝的电阻率。
4．求R 的平均值时可用两种方法
(1)用R＝分别算出各次的数值，再取平均值。
(2)用U－I 图线的斜率求出。
5．注意事项
(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法。
(2)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，即电压表两端
点间的被测金属丝长度，测量时应将金属丝拉直，反复测量多次，求其平均值。
(3)测金属丝直径一定要选三个不同部位进行测量，求其平均值。
(4)在用伏安法测电阻时，通过被测金属丝的电流不宜过大(电流表用0～0.6 A 量程)，通电时间不宜过
长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大。
(5)若采用图像法求电阻阻值的平均值，在描点时，要尽量使各点间的距离拉大一些，连线要尽可能地
通过较多的点，不在直线上的点均匀分布在直线的两侧，个别明显偏离较远的点应舍去。
6．误差分析
(1)金属丝直径、长度的测量、读数等人为因素带来误差。
(2)测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R 测<R 真，由R＝ρ，知ρ 测<ρ
真。
(3)通电电流过大、时间过长，致使金属丝发热，电阻率随之变化带来误差。
【跟踪变式训练】
【变式1-1】 (2023·全国乙卷·23)一学生小组测量某金属丝(阻值约十几欧姆)的电阻率。现有实验器材：
螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻R0(阻值10.0 Ω)、滑动变阻器R、待测金
属丝、单刀双掷开关K、开关S、导线若干。图(a)是学生设计的实验电路原理图。完成下列填空：
(1)实验时，先将滑动变阻器R 接入电路的电阻调至最大，闭合S
(2)将K 与1 端相连，适当减小滑动变阻器R 接入电路的电阻，此时电压表读数记为U1，然后将K 与2
端相连，此时电压表读数记为U2。由此得到流过待测金属丝的电流I＝______，金属丝的电阻r＝
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
________。(结果均用R0、U1、U2表示)
(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：
U1(mV)
0.57
0.71
0.85
1.14
1.43
U2(mV)
0.97
1.21
1.45
1.94
2.43
(4)利用上述数据，得到金属丝的电阻r＝14.2 Ω。
(5)用米尺测得金属丝长度L＝50.00 cm。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如
图(b)所示，该读数为d＝________ mm。多次测量后，得到直径的平均值恰好与d 相等。
(6)由以上数据可得，待测金属丝所用材料的电阻率ρ＝________×10－7 Ω·m。(保留2 位有效数字)
【变式1-2】(2022·浙江1 月选考·18)小明同学根据图(a)的电路连接器材来“探究导体电阻与其影响因素
的定量关系”。实验时多次改变合金丝甲接入电路的长度l、调节滑动变阻器的阻值，使电流表的读数
I 达到某一相同值时记录电压表的示数U，从而得到多个的值，作出－l 图像，如图(b)中图线a 所示。
(1)在实验中使用的是____________(选填“0～20 Ω”或“0～200 Ω”)的滑动变阻器。
(2)在某次测量时，电压表的指针位置如图(c)所示，量程为3 V，则读数U＝________ V。
(3)已知合金丝甲的横截面积为7.0×10－8 m2，则合金丝甲的电阻率为________ Ω·m(结果保留2 位有效
数字)。
(4)图(b)中图线b 是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同样的方法获得的－l
图像，由图可知合金丝甲的横截面积________(选填“大于”“等于”或“小于”)合金丝乙的横截面积。
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【变式1-3】 (2023·广东茂名市联考)某物理兴趣小组测量一段粗细均匀的合金丝电阻率ρ。
(1)实验开始前，用螺旋测微器测量合金丝的直径，如图甲所示，读数为________ mm；
(2)某同学采用分压电路和电流表内接法，取这段合金丝绕在半径为0.3 m 的量角器上，连成图乙所示电
路。闭合开关前，请老师检查，发现导线________(填写标号)接线错误，滑动变阻器的滑片应置于
________端(选填“左”或“右”)；
(3)该同学改正错误后，改变金属夹位置，通过调节滑动变阻器保持电压表示数始终为1.00 V，记录电
流表的示数I 与接入电路的合金丝所对应的圆心角θ，根据实验数据在图丙中作出－θ 图像，则该合金
丝的电阻率为____ Ω·m，电流表的内阻为________ Ω。(结果均保留两位有效数字)
【典型例题剖析】
【例2】 (2023·浙江6 月选考·16Ⅱ)在“测量干电池的电动势和内阻”实验中：
题型二
测量电源的电动势和内阻
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)部分连线如图甲所示，导线a 端应连接到________(选填“A”“B”“C”或“D”)接线柱上。正确连接后，
某次测量中电压表指针位置如图乙所示，其示数为________ V。
(2)测得的7 组数据已标在如图丙所示U－I 坐标系上，用作图法求干电池的电动势E＝________ V 和内
阻r＝________ Ω。(计算结果均保留两位小数)
【高考考点对接】
伏安法
1．实验原理
闭合电路欧姆定律。
2．实验器材
电源、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。
3．实验步骤
(1)电流表用0.6 A 的量程，电压表用3 V 的量程，按电路图连接好电路。
(2)把滑动变阻器的滑片移到使阻值最大的一端。
(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几
组I、U 值，填入表格中。
(4)断开开关，拆除电路，整理好器材。
4．用实验数据求E、r 的处理方法
(1)列方程求解：由U＝E－Ir 得，解得E、r。
(2)用作图法处理数据，如图所示。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
①图线与纵轴交点为E；
②图线与横轴交点为I 短＝；
③图线的斜率的绝对值表示r＝||。
5．误差分析
(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I 图像时描点不准确。
(2)系统误差：
①如图甲所示
方法a 电压表的分流作用造成误差，电压值越大，电压表分流越多，对应的I 真与I 测的差越大，IV
＝。其中U－I 图像如图乙所示。
结论：E 测<E 真，r 测<r 真。
方法b 等效电源法
如图甲所示，E 测＝E 真<E 真，r 测＝<r 真。
②如图丙所示
方法a 电流表的分压作用造成误差，电流越大，电流表分压越多，对应U 真与U 测的差越大，UA＝
I·RA。其中U－I 图像如图丁所示。
结论：E 测＝E 真，r 测>r 真。
方法b 等效电源法
如图丙所示，E 测＝E 真，r 测＝r＋RA>r 真。
(3)电路选择：
①电源内阻一般较小，选图甲电路误差较小。
②当
内阻已知时选图丙电路，此时r＝|k|－RA，没有系统误差。
6．注意事项
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)合理选择电压表、电流表量程。测一节干电池的电动势和内阻时，电压表选3 V 量程，电流表选0.6
A 量程，滑动变阻器选0～10 Ω。
(2)应使用内阻大些(用过一段时间)的干电池；在实验中不要将I 调得过大；每次读完I 和U 的数据后应
立即断开电源，以免干电池在大电流放电时E 和r 明显变化。
(3)在作U－I 图线时，要使较多的点落在这条直线上，不在直线上的点应均匀分布在直线的两侧，忽略
个别偏离直线较远的点，以减小偶然误差。
(4)干电池内阻较小时，U 的变化较慢，此时，坐标轴中数据点将呈现如图甲所示的状况，为此，可使
纵坐标不从零开始，如图乙所示，把坐标的比例放大，可使结果的误差减小些，此时图线与横轴交点
不表示短路电流。另外，计算内阻要在直线上任取两个相距较远的点，用r＝||算出电池的内阻r。
【解题能力提升】
伏阻法
1．实验原理
闭合电路欧姆定律E＝U＋r，电路图如图所示。
2．实验器材
电源、电压表、电阻箱、开关、导线、坐标纸和刻度尺。
3．数据处理
(1)计算法：由
解方程组可求得E 和r。
(2)图像法：由E＝U＋r 得：＝＋·。故－图像的斜率k＝，纵轴截距为，如图。
4．误差分析
(1)误差来源：电压表有内阻，干路电流表达式不准确，导致电动势测量不准确；
(2)结论：E 测＜E 真，r 测＜r 真。(均选填“>”“<”或“＝”)
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
安阻法
1．实验原理
闭合电路的欧姆定律E＝IR＋Ir，电路图如图所示。
2．实验器材
电源、电流表、电阻箱、开关、导线、坐标纸和刻度尺。
3．数据处理
(1)计算法：由
解方程组求得E、r。
(2)图像法：由E＝I(R＋r)可得
①＝R＋，可作－R 图像(如图甲)
－R 图像的斜率k＝，纵轴截距为。
②R＝E·－r，可作R－图像(如图乙)
R－图像的斜率k＝E，纵轴截距为－r。
4．误差分析
(1)误差来源：电流表有内阻，导致电源内阻测量不准确；
(2)结论：E 测＝E 真，r 测＞r 真(r 测＝r 真＋rA)。(均选填“>”“<”或“＝”)
【跟踪变式训练】
【变式2-1】 某同学要测量“水果电池”的电动势和内阻，提供下列仪器：
A．待测“水果电池”(电动势E 约为4 V，内阻r 约为200 Ω)
B．毫安表A(量程5 mA，内阻为RA＝60 Ω)
C．电压表V(量程4 V，内阻约5 kΩ)
D．电阻箱R1(0～999.9 Ω)
E．滑动变阻器R(0～1 000 Ω)
F．开关、导线若干。
(1)由于毫安表的量程太小，该同学用电阻箱R1与毫安表A 并联，可使其量程扩大，取R1＝RA，则改装
后的电流表量程为毫安表满偏电流的____倍；
(2)用改装后的电流表完成实验，应选择的实验电路是图中的________(选填“甲”或“乙”)；
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

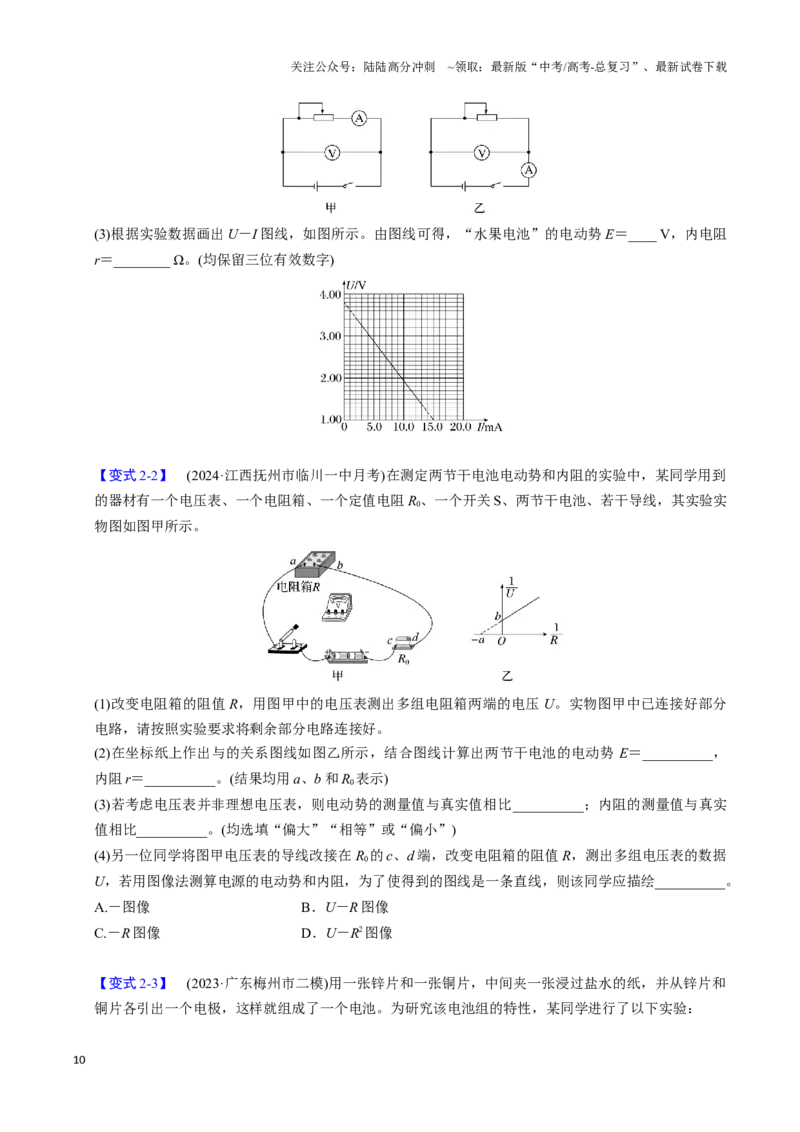

(3)根据实验数据画出U－I 图线，如图所示。由图线可得，“水果电池”的电动势E＝____ V，内电阻
r＝________ Ω。(均保留三位有效数字)
【变式2-2】 (2024·江西抚州市临川一中月考)在测定两节干电池电动势和内阻的实验中，某同学用到
的器材有一个电压表、一个电阻箱、一个定值电阻R0、一个开关S、两节干电池、若干导线，其实验实
物图如图甲所示。
(1)改变电阻箱的阻值R，用图甲中的电压表测出多组电阻箱两端的电压U。实物图甲中已连接好部分
电路，请按照实验要求将剩余部分电路连接好。
(2)在坐标纸上作出与的关系图线如图乙所示，结合图线计算出两节干电池的电动势E＝__________，
内阻r＝__________。(结果均用a、b 和R0表示)
(3)若考虑电压表并非理想电压表，则电动势的测量值与真实值相比__________；内阻的测量值与真实
值相比__________。(均选填“偏大”“相等”或“偏小”)
(4)另一位同学将图甲电压表的导线改接在R0的c、d 端，改变电阻箱的阻值R，测出多组电压表的数据
U，若用图像法测算电源的电动势和内阻，为了使得到的图线是一条直线，则该同学应描绘__________。
A.－图像
B．U－R 图像
C.－R 图像
D．U－R2图像
【变式2-3】 (2023·广东梅州市二模)用一张锌片和一张铜片，中间夹一张浸过盐水的纸，并从锌片和
铜片各引出一个电极，这样就组成了一个电池。为研究该电池组的特性，某同学进行了以下实验：
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)将电池组按图甲所示接入电路，图中电流表的量程为10 mA，内阻为100 Ω；
(2)闭合开关，调节电阻箱的阻值，发现当R＝100 Ω 时，电流表的示数I 如图乙所示，则I＝________
mA；
(3)反复调节电阻箱的阻值，读出多组电流表的示数I(算出的值)和对应电阻箱的阻值R，并在图中描出
了相应的数据点，请利用已描出的点绘出－R 图线；
(4)由图绘出的－R 图线可知，该电池组的电动势为________ V，内电阻为________ Ω。(结果均保留3
位有效数字)
【典型例题剖析】
【例3】 (2023·广东惠州市一模)某同学想利用多用电表欧姆挡测量电压表内阻，所选用电压表有3 V
和15 V 两个量程。
(1)测量电压表3 V 量程的内阻
①先对多用电表进行机械调零，再将选择开关旋至欧姆挡“×100 Ω”倍率处，短接两表笔，进行
题型三
多用电表
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
________；测量时，电压表的“―”极连接多用表的________(填“红表笔”或“黑表笔”)；
②测量时欧姆表的指针如图甲，则电压表3 V 量程的内阻为________ Ω。
(2)电压表15 V 量程和3 V 量程由同一个表头改装的，则可推算出15 V 量程的内阻等于________ Ω。
(3)若该多用电表欧姆挡可选用电动势为“1.5 V”或“9 V”两个规格的干电池，根据图甲、乙中欧姆表盘
及电压表示数，可以推断选择“×100 Ω”倍率时所用干电池电动势为_____ V。
【高考考点对接】
1．认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程。
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择
开关，它的四周刻有各种测量项目和量程。
(3)多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电
表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
(4)原理图：
2．用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。红表
笔接电势高(选填“高”或“低”)的点。
按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。此时电流从
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
红表笔流入多用电表。
3．用多用电表测定值电阻的阻值
(1)测量步骤
①估测待测电阻阻值，选择合适的量程。
②欧姆调零。
③将被测电阻接在红、黑表笔之间。
④读数：指针示数乘以倍率。
⑤使用完毕：选择开关置于“OFF”挡，长期不用应取出电池。
(2)注意事项
①区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，机械调零调节的是表盘
下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，欧姆调零调节的是欧姆调零旋钮。
②使指针指在中值附近，否则换挡。
③测电阻时每换一次挡必须重新欧姆调零。
④手不能接触表笔的金属杆。
⑤测量电阻时待测电阻要与其他元件和电源断开。
4．用多用电表测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大。
(2)用欧姆挡判断二极管的正负极
将多用电表欧姆调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极
管的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极
(如图乙)。
【解题能力提升】
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电路图
I 与Rx的
对应关系
相当于待测电阻Rx＝0，调
节R 使I＝Ig＝，此时指针指
在满偏电流Ig处(欧姆表内阻
RΩ＝Rg＋r＋R)
相当于待测电阻Rx
＝∞，此时I＝0，
指针不偏转
待测电阻为Rx，I＝，指
针指到某确定位置，此
时Rx＝－RΩ
刻度特点
表头电流满偏Ig处，对应欧
姆表零刻度(最右侧)
表头电流I＝0 处，
对应欧姆表∞刻度
(最左侧)
表头电流I 与电阻Rx一
一对应，但不是线性关
系，表盘刻度不均匀
两点说明
(1)黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进
黑出”。
(2)当多用电表指针指在中央时＝，故中值电阻R 中＝RΩ。
【跟踪变式训练】
【变式3-1】 (2022·湖南卷·12)小梦同学自制了一个两挡位(“×1”“×10”)的欧姆表，其内部结构如图所
示，R0 为调零电阻(最大阻值为R0m)，Rs、Rm、Rn 为定值电阻(Rs＋R0m<Rm<Rn)，电流计G 的内阻为
RG(Rs≪RG)。用此欧姆表测量一待测电阻的阻值，回答下列问题：
(1)短接①②，将单刀双掷开关S 与m 接通，电流计G 示数为Im；保持电阻R0滑片位置不变，将单刀双
掷开关S 与n 接通，电流计G 示数变为In，则Im________In(选填“大于”或“小于”)；
(2)将单刀双掷开关S 与n 接通，此时欧姆表的挡位为________(选填“×1”或“×10”)；
(3)若从“×1”挡位换成“×10”挡位，调整欧姆零点(欧姆零点在电流计G 满偏刻度处)时，调零电阻R0的
滑片应该________调节(选填“向上”或“向下”)；
(4)在“×10”挡位调整欧姆零点后，在①②间接入阻值为100 Ω 的定值电阻R1，稳定后电流计G 的指针
偏转到满偏刻度的；取走R1，在①②间接入待测电阻Rx，稳定后电流计G 的指针偏转到满偏刻度的，
则Rx＝________ Ω。
【变式3-2】某同学利用多用电表的欧姆挡测量未知电阻阻值以及判断二极管的正负极。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)他选择“×100”倍率的欧姆挡按照正确的步骤测量未知电阻时，发现表针偏转角度很小，如图甲中虚
线①的位置所示。为了能获得更准确的测量数据，他应该将倍率调整到________(选填“×10”或“×1
k”)的挡位；并把两支表笔直接接触，进行“欧姆调零”，调整好此挡位的欧姆表后再正确测量上述未
知电阻，若表针指在如图甲中虚线②的位置，则未知电阻的测量值为________ Ω。
(2)若用已调好的多用电表欧姆挡“×100”挡来探测一只完好的二极管的正、负极(如图乙所示)。当两表
笔分别接二极管的正、负极时，发现表针指在如图甲中的虚线①的位置，此时红表笔接触的是二极管
的________极(选填“正”或“负”)。
【变式3-3】 在如图甲所示的电路中，四节干电池串联，小灯泡A、B 的规格均为“3.8 V 0.3 A”。
合上开关S 后，无论怎样移动滑片，A、B 灯都不亮。
(1)用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的________挡较为合适；
A．2．5 V B．10 V C．50 V D．250 V
②测得c、d 间电压约为5.8 V，e、f 间电压为0，则故障(只有一处)是________。
A．A 灯丝断开
B．B 灯丝断开
C．d、e 间连线断开
D．B 灯短路
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(2)接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，
①测试前，一定要将电路中的开关S________；
②测c、d 间和e、f 间电阻时，某次测量结果如图乙所示，读数为________ Ω，此时测量的是________
间电阻，根据小灯泡的规格计算出的电阻为__________ Ω ，它不等于测量值，原因是
__________________________________________________________________________。
【典型例题剖析】
【例4】 (2021·浙江6 月选考·18)小李在实验室测量一电阻R 的阻值。
(1)因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，
将滑动变阻器的滑片P 移至合适位置。单刀双掷开关K 掷到1，电压表的读数U1＝1.65 V，电流表的示
数如图乙所示，其读数I1＝________ A；将K 掷到2，电压表和电流表的读数分别为U2＝1.75 V，I1＝
0.33 A。由此可知应采用电流表________(填“内”或“外”)接法。
(2)完成上述实验后，小李进一步尝试用其他方法进行实验：
①器材与连线如图丙所示，请在虚线框中画出对应的电路图；
题型四
测量电阻的其他方法
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，
使电流表的读数与前一次尽量相同，电阻箱的示数如图所示。则待测电阻Rx＝___ Ω。此方法
________(填“有”或“无”)明显的实验误差，其理由是_______________________。
【高考考点对接】
一、等效替代法
如图所示，开关S 先接1，让待测电阻串联后接到电动势恒定的电源上，调节R2，使电表指针指在适当
位置读出电表示数；然后开关S 接2，将电阻箱串联后接到同一电源上，保持R2阻值不变，调节电阻箱
的阻值，使电表的读数仍为原来记录的读数，则电阻箱的读数等于待测电阻的阻值。
二、差值测量法
1．电压表差值法(伏伏法)(如图所示)
(1)基本原理：定值电阻R0两端的电压U0＝U2－U1，流过电压表
的电流I1＝。
(2)可测物理量：
①若R0为已知量，可求得电压表
的内阻
r1＝R0；
②若r1为已知量，可求得R0＝r1。
2．电流表差值法(安安法)(如图所示)
(1)基本原理：流过定值电阻R0的电流I0＝I2－I1，电流表
两端的电压U1＝(I2－I1)R0。
(2)可测物理量：
①若R0为已知量，可求得电流表
的内阻r1＝；
②若r1为已知量，可求得R0＝。
三、半偏法
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
1．电流表半偏法(电路图如图所示)
(1)实验步骤
①先断开S2，再闭合S1，将R1由最大阻值逐渐调小，使电流表读数等于其量程Im；
②保持R1不变，闭合S2，将电阻箱R2由最大阻值逐渐调小，当电流表读数等于Im时记录下R2的值，则
RA＝R2。
(2)实验原理
当闭合S2时，因为R1≫RA，故总电流变化极小，认为不变仍为Im，电流表读数为，则R2中电流为，所
以RA＝R2。
(3)误差分析
①测量值偏小：RA 测＝R2＜RA 真。
②原因分析：当闭合S2时，总电阻减小，实际总电流增大，大于原电流表的满偏电流，而此时电流表
半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的内阻小，而我们把R2的读
数当成电流表的内阻，故测得的电流表的内阻偏小。
③减小误差的方法：选电动势较大的电源E，选阻值非常大的滑动变阻器R1，满足R1≫RA。
2．电压表半偏法(电路图如图所示)
(1)实验步骤
①将R2的阻值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程Um；
②保持R1的滑动触头不动，调节R2，当电压表读数等于Um时记录下R2的值，则RV＝R2。
(2)实验原理：RV≫R1，R2接入电路时可认为电压表和R2两端的总电压不变，仍为Um，当电压表示数调
为时，R2两端电压也为，则二者电阻相等，即RV＝R2。
(3)误差分析
①测量值偏大：RV 测＝R2>RV 真。
②原因分析：当R2的阻值由零逐渐增大时，R2与电压表两端的总电压也将逐渐增大，因此电压表读数
等于Um时，R2两端的实际电压将大于Um，使R2>RV，从而造成RV的测量值偏大。显然电压表半偏法适
用于测量内阻较大的电压表的电阻。
③减小误差的方法：选电动势较大的电源E，选阻值较小的滑动变阻器R1，满足R1≪RV。
【解题能力提升】
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电桥法
1．操作：如图甲所示，实验中调节电阻箱R3，使灵敏电流计G 的示数为0。
2．原理：当IG＝0 时，有UAB＝0，则UR1＝UR3，UR2＝URx；电路可以等效为如图乙所示。
根据欧姆定律有＝，＝，由以上两式解得R1Rx＝R2R3或＝，这就是电桥平衡的条件，由该平衡条件可求出
被测电阻Rx的阻值。
【跟踪变式训练】
【变式4-1】 (2022·全国甲卷·22)某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5
V，内阻很小)，电流表
(量程10 mA，内阻约10 Ω)，微安表
(量程100 μA，内阻Rg待测，约1
kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干。
(1)将图中所示的器材符号连线，画出实验电路原理图；
(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻Rg＝
________ Ω。
【变式4-2】 (2023·海南卷·15)用如图所示的电路测量一个量程为100 μA，内阻约为2 000 Ω 的微安表
头的内阻，所用电源的电动势约为12 V，有两个电阻箱可选，R1(0 ～ 9 999.9 Ω)，R2(0 ～ 99 999.9 Ω)
(1)RM应选________，RN应选________；
(2)根据电路图，请把实物连线补充完整；
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)下列操作顺序合理排列是________；
①将变阻器滑动头P 移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；
③断开S2，闭合S1，调节滑动头P 至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材
(4)如图是RM调节后面板，则待测表头的内阻为________，该测量值________(填“大于”“小于”或
“等于”)真实值；
(5)将该微安表改装成量程为2 V 的电压表后，某次测量指针指在图示位置，则待测电压为________
V(保留3 位有效数字)；
(6)某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN值，在滑动头P 不变，S2闭合后调
节电阻箱RM，使电表半偏时读出RM，若认为OP 间电压不变，则微安表内阻为________。(用RM、RN
表示)
【变式4-3】 (2024·广东茂名市第一中学开学考)某实验小组做“测量一均匀新材料制成的金属丝的电
阻率”实验，主要步骤如下：
(1)用螺旋测微器测得金属丝横截面直径的示数如图甲所示，则其直径D＝________ mm；
(2)用刻度尺量出金属丝接入电路的长度L；
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)用图乙所示的电路测量金属丝的电阻Rx、电路中R1、R3为阻值未知的定值电阻，R2为电阻箱；
①先闭合开关S、S0，然后调整电阻箱R2的阻值，使电流表G 的示数为________并记下电阻箱的示数
R21；
②然后将电阻箱与Rx交换位置，再次调整电阻箱R2的阻值，使电流表G 的示数为______，记下电阻箱
的示数R22，则金属丝的电阻为Rx＝________(用R21、R22表示)；
(4)求得金属丝的电阻率ρ＝________(用L、D、R21、R22表示)。
1．随着居民生活水平的提高，纯净水已经进入千家万户。沈阳市定期对市场出售的纯净水质量进行抽测，
通过测量电导率判定是否合格(电导率δ 是电阻率的倒数，电导率小于10 为水质合格)。测量时将采集
的水样装入绝缘性能良好的圆柱形容器，容器两端用圆片形的金属电极密封，两电极相距L＝0.50 m，
该实验还用到如下器材：电压表、电流表、滑动变阻器、学生电源、单刀单掷开关一个和导线若干。
图甲为用10 分度的游标卡尺测量容器内径的图示，图乙为测量电路，图丙为根据电流表和电压表的实
验数据所画出的U－I 图像。
请根据以上所述完成下列问题：
(1)容器的内径d 的测量值为________ cm；
(2)请在虚线框中根据图乙所示的实物图画出电路图；(被测电阻用
符号表示)
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)根据图丙的U－I 图像，求出水样的电阻R＝________ Ω(保留两位有效数字)；
(4)计算水样的电导率表达式δ＝________(用符号R、d、L 表示)，通过代入数据可以判定此水样是否合
格。
2．(2023·辽宁卷·12)导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆。现有一根
用导电漆制成的截面为正方形的细长样品(固态)，某同学欲测量其电阻率，设计了如图(a)所示的电路图，
实验步骤如下：
a．测得样品截面的边长a＝0.20 cm；
b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙可在乙、丁
间左右移动；
c．将丙调节至某位置，测量丙和某探针之间的距离L；
d．闭合开关S，调节电阻箱R 的阻值，使电流表示数I＝0.40 A，读出相应的电压表示数U，断开开关
S；
e．改变丙的位置，重复步骤c、d，测量多组L 和U，作出U－L 图像如图(b)所示，得到直线的斜率
k。
回答下列问题：
(1)L 是丙到________(填“甲”“乙”或“丁”)的距离；
(2)写出电阻率的表达式ρ＝______(用k、a、I 表示)；
(3)根据图像计算出该样品的电阻率ρ＝__________ Ω·m(保留两位有效数字)。
3．(2023·山东济南市模拟)某实验小组利用电流表和电压表测定一节干电池的电动势和内阻，实验器材如
下：
干电池一节(电动势约为1.5 V，内阻约为0.5 Ω)；
电压表V(量程为0～3 V，内阻约为3 kΩ)；
电流表A(量程为0～0.6 A，内阻约为0.2 Ω)；
滑动变阻器(最大阻值为20 Ω)；
开关、导线若干。
(1)实验电路图选择________(选填“甲”或“乙”)。
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(2)用笔画线代替导线，将图中的器材连成实验电路。
(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差。在下列图像中，实线是根据实验数
据描点作图得到的U－I 图线；虚线是该电源真实的路端电压U 随真实的干路电流I 变化的U－I 图线。
本次实验分析误差的U－I 图像正确的是________。
(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是________。
A．换用内阻更小的电流表
B．换用内阻更大的电流表
C．换用内阻更小的电压表
D．换用内阻更大的电压表
4．(2023·湖北卷·12)某实验小组为测量干电池的电动势和内阻，设计了如图(a)所示电路，所用器材如下：
电压表(量程0～3 V，内阻很大)；
电流表(量程0～0.6 A)；
电阻箱(阻值0～999.9 Ω)；
干电池一节、开关一个和导线若干。
(1)根据图(a)，完成图(b)中的实物图连线。
(2)调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I 和
电压表示数U。根据记录数据作出的U－I 图像如图(c)所示，则干电池的电动势为________ V(保留3 位
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
有效数字)、内阻为________ Ω(保留2 位有效数字)。
(3)该小组根据记录数据进一步探究，作出－R 图像如图(d)所示。利用图(d)中图像的纵轴截距，结合(2)
问得到的电动势与内阻，还可以求出电流表内阻为_______ Ω(保留2 位有效数字)。
(4)由于电压表内阻不是无穷大，本实验干电池内阻的测量值______(填“偏大”或“偏小”)。
5．(2023·北京交通大学附属中学模拟)用多用电表测量某一电阻：
(1)将选择开关旋转到欧姆挡的“×10”挡，指针指在图中a 位置。为减小测量误差，应当将选择开关旋
转到__________(选填“×1”“×100”或“×1 k”)挡位置。
(2)接下来的实验操作步骤为__________(请按操作顺序写出)。
A．将红表笔和黑表笔接到待测电阻两端
B．将红表笔和黑表笔短接
C．调节欧姆调零旋钮使指针指向欧姆零点
D．调节欧姆调零旋钮使指针指向电流的0 刻度线
(3)经以上正确操作后指针指在图中b 位置，则该电阻的测量值为__________ Ω。
(4)该同学想进行如图所示的操作，下列说法正确的是__________。
A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压
B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流
C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻
D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(5)该同学在实验室找到一个10 000 μF 的电容器，他认为电容器由彼此绝缘的两个电极板构成，当欧姆
表两个表笔分别与电容器的两电极相连时，欧姆表的指针不会发生偏转。该同学选用欧姆表的“×10”
挡，将红、黑两表笔分别与该电容器的两电极相连，准备验证自己的想法。请你分析该同学会看到什
么现象，并说明依据。___________________________________
_______________________________________________________________________________
6．(2023·山西晋城市第一中学期末)某同学根据图甲所示的欧姆表原理图，利用微安表(满偏电流为300
μA、内阻为100 Ω)、滑动变阻器R(最大值为10 kΩ)和一节干电池，将微安表改装成欧姆表。
(1)将两表笔短接，调节R 使微安表指针指在“________ μA”处；
(2)当两表笔之间接入阻值为2.4 kΩ 的定值电阻时，微安表指针指在如图乙所示位置，则其读数为
________ μA，电池的电动势为________ V，欧姆表的内阻为________ kΩ；
(3)将微安表上的μA 处标明“Ω”，“300”位置处标明“0”，“100”位置处标明“________”，并在其他
位置标明相应的电阻刻度值，这样就把微安表改装成了欧姆表；
(4)经过一段时间之后，电池的电动势降低，内阻增大，则重新欧姆调零之后，测得的电阻阻值将
______(填“偏大”“不变”或“偏小”)。
7．(2023·广东广州市执信中学模拟)电流表G1的量程为0～5 mA，内阻为290 Ω。把它改装成如图所示的
一个多量程多用电表，电流和电压的测量都各有两个量程。当开关S 接到1 或2 位置时为电流挡，其中
小量程为0～10 mA，大量程为0～100 mA。
(1)对于此多用电表，当开关S 接到位置6 时是________挡；开关S 接到位置5 时的量程比接到位置6 时
的量程______。
(2)开关S 接位置______(选填“1”或“2”)时是小量程的电流挡，图中电阻R2＝______ Ω。
(3)已知图中的电源E′的电动势为9 V，短接A、B 表笔进行欧姆调零后，此欧姆挡的内阻为______ Ω。
现用该挡测一未知电阻的阻值，指针偏转到电流表G1满刻度的处，则该未知电阻的阻值为__________
Ω。
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
8．(2024·广东省质检)某物理兴趣小组欲将电流表A1改装成量程为15 V 的电压表。小组同学先用如图甲所
示的电路测量电流表A1的内阻，提供的实验器材有：
A．电流表A1(量程为1 mA，内阻约为290 Ω)；
B．电流表A2(量程为1.5 mA，内阻约为200 Ω)；
C．定值电阻(阻值为600 Ω)；
D．定值电阻(阻值为60 Ω)；
E．滑动变阻器R；
F．一节新的干电池E；
G．开关S 及导线若干。
(1)图甲中的电阻R0应选用________(填“C”或“D”)。
(2)根据图甲，用笔画线代替导线，补充完成图乙中实物间的连线。
(3)正确连接线路后，闭合开关S，调节滑动变阻器的滑片，获得多组A1的示数I1和A2的示数I2，将对
应的数据在I2－I1坐标系中描点，作出I2－I1图像如图丙所示，A1的内阻为____ Ω。
(4)给A1串联一个阻值为________ kΩ 的定值电阻，可将A1改装成量程为15 V 的电压表V。
(5)用标准电压表V0与V 并联进行校准。当V0的示数为12.4 V 时，A1的示数为0.80 mA，则V 的实际
量程为________ V(结果保留三位有效数字)。
9．(2023·四川成都市第七中学二模)某同学欲利用半偏法测量量程为2．0 V 的电压表V 的内阻(内阻约为几
千欧)，设计了如图甲所示电路，可供选择的器材有：电阻箱R(最大阻值9 999.9 Ω)，滑动变阻器R1(最
大阻值20 Ω)，滑动变阻器R2(最大阻值2 kΩ)，直流电源E(电动势3 V)，开关2 只，导线若干。实验步
骤如下：
a．按图甲连接线路；
b．闭合开关S1、S2，调节滑动变阻器滑片，使电压表满偏；
c．保持滑动变阻器滑片位置不变，断开开关S2，调节电阻箱使电压表示数为1.0 V，记下电阻箱的阻
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
值。
(1)实验中滑动变阻器应选择__________(填“R1”或“R2”)。
(2)根据图甲电路，用笔画线代替导线，将图乙中实物图连接成实验电路。
(3)在步骤b 中，闭合开关S1、S2前，滑动变阻器的滑片应移到图甲中最________(填“左”或“右”)端。
(4)在步骤c 中，记录的电阻箱阻值为1 998.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，则该
电压表的内阻为__________ Ω(结果保留到个位)。实际上在调节电阻箱时滑动变阻器上的分压会发生微
小变化，如果要考虑其变化的影响，用半偏法测量的电压表内阻与其真实值相比，测量值________(填
“大于”“等于”或“小于”)真实值。
(5)该同学进一步研究了该电压表的内部结构，发现它是由一个表头和电阻串联而成，由此可以推断该
表头的满偏电流为__________。
27
