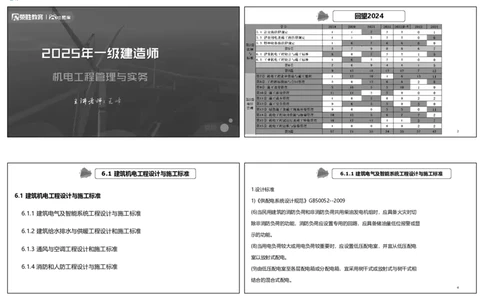

回望2024
2025年一级建造师
机电工程管理与实务
主讲老师：王峰
2
6.1 建筑机电工程设计与施工标准 6.1.1 建筑电气及智能系统工程设计与施工标准
1.设计标准
6.1 建筑机电工程设计与施工标准
1)《供配电系统设计规范》GB50052--2009
6.1.1 建筑电气及智能系统工程设计与施工标准 (6)当民用建筑的消防负荷和非消防负荷共用柴油发电机组时，应具备火灾时切
除非消防负荷的功能，消防负荷应设置专用的回路，应具备储油量低位报警或显
6.1.2 建筑给水排水与供暖工程设计和施工标准
示的功能。
(8)当用电负荷较大或用电负荷较重要时，应设置低压配电室，并宜从低压配电
6.1.3 通风与空调工程设计和施工标准
室以放射式配电。
6.1.4 消防和人防工程设计与施工标准
(9)由低压配电室至各层配电箱或分配电箱，宜采用树干式或放射式与树干式相
结合的混合式配电。
4
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978

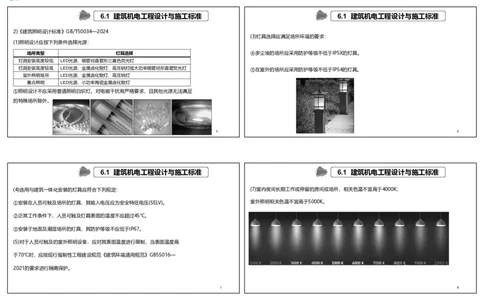

6.1 建筑机电工程设计与施工标准 6.1 建筑机电工程设计与施工标准
2)《建筑照明设计标准》GB/T50034—2024
(3)灯具选择应满足场所环境的要求：
(1)照明设计应按下列条件选择光源：
场所类型 灯具选择 ④多尘埃的场所应采用防护等级不低于IP5X的灯具。
灯具安装高度较低 LED光源、细管径直管形三基色荧光灯
灯具安装高度较高 LED光源、金属卤化物灯、高压钠灯或大功率细管径形直管荧光灯 ⑤在室外的场所应采用防护等级不低于IP54的灯具。
室外照明场所 LED光源、金属卤化物灯、高压钠灯
重点照明 LED光源、小功率陶瓷金属卤化物灯
⑤照明设计不应采用普通照明白炽灯。对电磁干扰有严格要求，且其他光源无法满足
的特殊场所除外。
5 6
6.1 建筑机电工程设计与施工标准 6.1 建筑机电工程设计与施工标准
(4)选用与建筑一体化安装的灯具应符合下列规定： (7)室内夜间长期工作或停留的房间或场所，相关色温不宜高于4000K；
①安装在人员可触及场所的灯具，其输入电压应为安全特低电压(SELV)。 室外照明相关色温不宜高于5000K。
②正常工作条件下，人员可触及灯具表面的温度不应超过45℃。
③安装于地面及潮湿场所的灯具，其防护等级不应低于IP67。
(5)对于人员可触及的室外照明设备，应对其表面温度进行限制，当表面温度高
于70℃时，应按现行强制性工程建设规范《建筑环境通用规范》GB55016—
2021的要求进行隔离保护。
7 8
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978

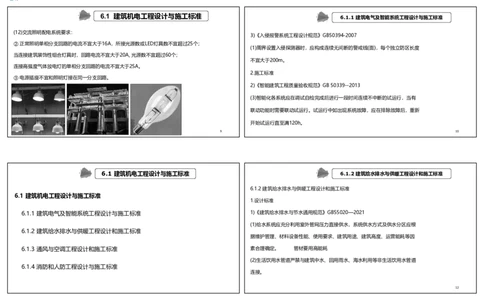

6.1 建筑机电工程设计与施工标准
6.1.1 建筑电气及智能系统工程设计与施工标准
(12)交流照明配电系统要求：
3)《入侵报警系统工程设计规范》GB50394-2007
② 正常照明单相分支回路的电流不宜大于16A，所接光源数或LED灯具数不宜超过25个；
(1)周界设置入侵探测器时，应构成连续无间断的警戒线(面)，每个独立防区长度
当连接建筑装饰性组合灯具时，回路电流不宜大于20A, 光源数不宜超过60个；
不宜大于200m。
连接高强度气体放电灯的单相分支回路的电流不宜大于25A。
2.施工标准
③ 电源插座不宜和照明灯接在同一分支回路。
2)《智能建筑工程质量验收规范》GB 50339--2013
(3)智能化各系统应在调试自检完成后进行一段时间连续不中断的试运行，当有
联动功能时需要联动试运行。试运行中如出现系统故障，应在排除故障后，重新
开始试运行直至满120h。
9 10
6.1 建筑机电工程设计与施工标准 6.1.2 建筑给水排水与供暖工程设计和施工标准
6.1.2 建筑给水排水与供暖工程设计和施工标准
6.1 建筑机电工程设计与施工标准
1.设计标准
6.1.1 建筑电气及智能系统工程设计与施工标准 1)《建筑给水排水与节水通用规范》GB55020—2021
(1)给水系统应充分利用室外管网压力直接供水，系统供水方式及供水分区应根
6.1.2 建筑给水排水与供暖工程设计和施工标准
据维护管理、材料设备性能、使用要求、建筑用途、建筑高度、运营能耗等因
6.1.3 通风与空调工程设计和施工标准 素合理确定。 管材要用高能耗
(2)生活饮用水管道严禁与建筑中水、回用雨水、海水利用等非生活饮用水管道
6.1.4 消防和人防工程设计与施工标准
连接。
12
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.1 建筑机电工程设计与施工标准
6.1.2 建筑给水排水与供暖工程设计和施工标准

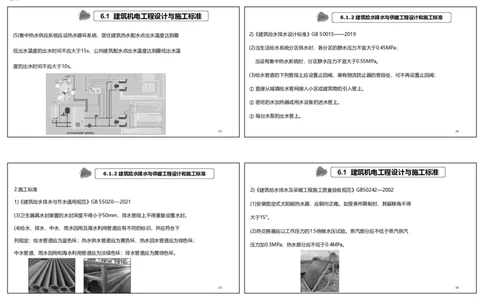

(5)集中热水供应系统应设热水循环系统，居住建筑热水配水点出水温度达到最 2)《建筑给水排水设计标准》GB 50015——2019
(2)当生活给水系统分区供水时，各分区的静水压力不宜大于0.45MPa；
低出水温度的出水时间不应大于15s，公共建筑配水点出水温度达到最低出水温
当设有集中热水系统时，分区静水压力不宜大于0.55MPa。
度的出水时间不应大于10s。
(3)给水管道的下列管段上应设置止回阀，装有倒流防止器的管段处，可不再设置止回阀：
① 直接从城镇给水管网接入小区或建筑物的引入管上。
② 密闭的水加热器或用水设备的进水管上。
③ 每台水泵的出水管上。
13 14
6.1 建筑机电工程设计与施工标准
6.1.2 建筑给水排水与供暖工程设计和施工标准
2.施工标准 2)《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002
1)《建筑给水排水与节水通用规范》GB 55020---2021
(1)安装固定式太阳能热水器，应朝向正南。如受条件限制时，其偏移角不得
(3)卫生器具水封装置的水封深度不得小于50mm，排水管段上不得重复设置水封。
大于15°。
(4)给水、排水、中水、雨水回用及海水利用管道应有不同的标识，并应符合下
(2)热交换器应以工作压力的1.5倍做水压试验。蒸汽部分应不低于蒸汽供汽
列规定：给水管道应为蓝色环；热水供水管道应为黄色环、热水回水管道应为棕色环；
压力加0.3MPa；热水部分应不低于0.4MPa。
中水管道、雨水回用和海水利用管道应为淡绿色环；排水管道应为黄棕色环。
15 16
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.1 建筑机电工程设计与施工标准 6.1 建筑机电工程设计与施工标准
3)《绿色建筑评价标准》GB/T50378—2019
6.1 建筑机电工程设计与施工标准
(2)绿色建筑评价指标体系应由安全耐久、健康舒适、生活便利、资源节约、
6.1.1 建筑电气及智能系统工程设计与施工标准
环境宜居5类指标组成，且每类指标均包括控制项和评分项；评价指标体系还
6.1.2 建筑给水排水与供暖工程设计和施工标准
统一设置加分项。
6.1.3 通风与空调工程设计和施工标准
6.1.4 消防和人防工程设计与施工标准
17
6.1 建筑机电工程设计与施工标准
6.1.2 建筑给水排水与供暖工程设计和施工标准
6.1.3通风与空调工程设计和施工标准
2)《锅炉房设计标准》GB 50041-2020
1.设计标准
(1)锅炉房宜为独立的建筑物，当锅炉房和其他建筑物相连或设置在其内部时，
1)《民用建筑供暖通风与空气调节设计规范》 GB50736—2012
不应设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通
(3)事故排风的室外排风口与机械送风系统的进风口的水平距离不应小于20m；
当水平距离不足20m时，排风口应高出进风口，并不宜小于6m。 道、疏散口的两旁，并应设置在首层或地下室一层靠建筑物外墙部位。
(2)设在其他建筑物内的燃油、燃气锅炉房的锅炉间，应设置独立的送排风系统，
其通风装置应防爆，通风量必须符合最少换气次数的规定。
19 20
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.1.3 通风与空调工程设计和施工标准 6.1.3 通风与空调工程设计和施工标准
3)《洁净厂房设计规范》GB50073--2013 2.施工标准
1)《通风与空调工程施工规范》GB 50738—2011
(6)下列情况之一的通风、净化空调系统的风管应设防火阀:
(1)管道焊接连接时，管道弯曲部位不应有焊缝，管道接口焊缝距支吊架边缘不应小于
①风管穿越防火分区的隔墙处，穿越变形缝的防火隔墙的两侧。
100mm, 焊缝不应紧贴墙壁和楼板，并严禁置于套管内；
②风管穿越通风、空气调节机房的隔墙和楼板处。
直管段管径≥DN150时，焊缝间距不应小于150mm,
③垂直风管与每层水平风管交接的水平管段上。 管径＜DN150时，焊缝间距不应小于管道外径。
(3)风机盘管的送、回风口安装位置应符合设计要求。当设计无要求时，安装在同一平
面上的送、回风口间距不宜小于1200mm。
21 22
6.1 建筑机电工程设计与施工标准 6.1.4 消防和人防工程设计与施工标准
6.1.4消防和人防工程设计与施工标准
6.1 建筑机电工程设计与施工标准
1.设计标准
6.1.1 建筑电气及智能系统工程设计与施工标准 1)《建筑防火通用规范》GB55037—2022
(2)建筑高度大于250m的工业与民用建筑，应在屋顶设置直升机停机坪。
6.1.2 建筑给水排水与供暖工程设计和施工标准
(3)建筑高度大于100m的工业与民用建筑应设置避难层，且第一个避难层的楼面
6.1.3 通风与空调工程设计和施工标准 至消防车登高操作场地地面的高度不应大于50m。避难层应设置消防电梯出口、
消火 栓、消防软管卷盘、灭火器、消防专线电话和应急广播，以及可开启外窗。
6.1.4 消防和人防工程设计与施工标准
(4)民用建筑中的消防水泵房不应设置在建筑的地下三层及以下楼层；消防控制室
应位于建筑的首层或地下一层，疏散门应直通室外或安全出口。
24
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.1.4 消防和人防工程设计与施工标准 6.1 建筑机电工程设计与施工标准
2)《自动喷水灭火系统设计规范》GB 50084-2017
2)《消防设施通用规范》GB55036—2022
(1)自动喷水灭火系统不适用于存在较多下列物品的场所:
(2)消防水泵应采取自灌式吸水；消防水泵控制柜应位于消防水泵控制室或消防水泵
①遇水发生爆炸或加速燃烧的物品。
房内，在平时应使消防水泵处于自动启泵状态，且应具有机械应急启泵功能，机械
②遇水发生剧烈化学反应或产生有毒有害物质的物品。
应急启泵时，消防水泵应能在接受火警后5min内进入正常运行状态。
③洒水将导致喷溅或沸溢的液体。
25 26
6.1 建筑机电工程设计与施工标准 6.1 建筑机电工程设计与施工标准
(5)机械加压送风系统的送风量应满足不同部位的余压值要求： (7)下列部位应设置排烟防火阀，排烟防火阀应具有在280℃时自行关闭和
前室、合用前室、封闭避难层(间)、封闭楼梯间与疏散走道之间的压差应 联锁关闭相应排烟风机、补风机的功能： (分支入口见水平）
为25～30Pa； 1 ） 垂直风管与每层水平风管交接处的水平管段上；
防烟楼梯间与疏散走道之间的压差应为40～50Pa。
2 ）一个排烟系统负担多个防烟分区的排烟支管上；
3 ）排烟风机入口处；
4 ）穿越防火分区处。
(10)全淹没二氧化碳灭火系统不应用于经常有人停留的场所。
27 28
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.1.4 消防和人防工程设计与施工标准 6.1.4 消防和人防工程设计与施工标准
4)《火灾自动报警系统设计规范》GB50116-2013
3)《自动喷水灭火系统设计规范》GB50084-2017
(2)火灾探测器的选择要求:
(3)末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口
①对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，
的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末
应选择感烟火灾探测器。
端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设
③对火灾发展迅速，有强烈的火焰辐射和少量烟、热的场所，应选择火焰探测器。
伸顶通气管，且管径不应小于75mm。
④对火灾初期有阴燃阶段，且需要早期探测的场所，宜增设一氧化碳火灾探测器。
⑤对使用、生产可燃气体或可燃蒸气的场所，应选择可燃气体探测器。
⑦同一探测区域内设置多个火灾探测器时，可选择具有复合判断火灾功能的火灾
探测器和火灾报警控制器。
29 30
6.1.4 消防和人防工程设计与施工标准 6.1.4 消防和人防工程设计与施工标准
10)《消防应急照明和疏散指示系统技术标准》GB51309—2018
5)《二氧化碳灭火系统设计规范》(2010年版)GB/T50193--93
(3)火灾状态下，灯具光源应急点亮、熄灭的响应时间要求
(5)二氧化碳灭火系统应设有自动控制、手动控制和机械应急操作三种启动方式；
① 高危险场所灯具光源应急点亮的响应时间不应大于0.25s。
当局部应用灭火系统用于经常有人的保护场所时可不设自动控制。
②其他场所灯具光源应急点亮的响应时间不应大于5s。
③ 具有两种及以上疏散指示方案的场所，标志灯光源点亮、熄灭的响应时间不应
大于5s。
31 32
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.1.4 消防和人防工程设计与施工标准 6.1.4 消防和人防工程设计与施工标准
(5)方向标志灯的设置要求 2.施工标准
2)《自动喷水灭火系统施工及验收规范》GB 50261--2017
① 有维护结构的疏散走道、楼梯应设置在走道、楼梯两侧距地面、梯面高度1m
(1)消防供水管直接与市政供水管、生活供水管连接时，连接处应安装倒流防止器。
以下的墙面、柱面上。
(2)报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙
② 方向标志灯的标志面与疏散方向垂直时，灯具的设置间距不应大于20m;
的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的
方向标志灯的标志面与疏散方向平行时，灯具的设置间距不应大于10m。
距离不应小于0.5m。安装报警阀组的室内地面应有排水设施，排水能力应满足报
警阀调试、验收和利用试水阀门泄空系统管道的要求。
33 34
6.1.4 消防和人防工程设计与施工标准 回望2024
4)《固定消防炮灭火系统施工及验收规范》GB 50498—2009
(6)消防炮进行动作功能试验，其仰俯角度、水平回转角度、直流喷雾转换
及反馈信号等指标应符合设计要求，消防炮应不与消防炮塔碰撞干涉。
35 36
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.2 工业机电工程设计与施工标准 6.2.1 石油化工工程设计与施工标准
1.设计标准
6.2 工业机电工程设计与施工标准 1)《钢结构设计标准》GB 50017--2017
(2)承重结构所用的钢材应具有屈服强度、抗拉强度、断后伸长率和硫、磷含量的合格
6.2.1 石油化工工程设计与施工标准
保证，对焊接结构尚应具有碳当量的合格保证。
6.2.2 电力工程设计与施工标准 焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证；
对直接承受动力荷载或需验算疲劳的构件所用钢材尚应具有冲击韧性的合格保证。
6.2.3 冶炼工程设计与施工标准
37 38
6.2.1 石油化工工程设计与施工标准 6.2.1 石油化工工程设计与施工标准
(3)高温环境下的钢结构温度超过100℃时，应进行结构温度作用验算，并应根据不同 2)《压力容器第3部分:设计》GB/T150.3-2011
情况采取防护措施: (1)加强圈可设置在容器的内部或外部，应整圈围绕在圆筒的圆周上。
加强圈与圆筒之间可采用连续或者间断的焊接，
高温情况 保护措施
受到炽热熔化金属的侵害 采用砌块或耐热固体材料 当加强圈设置在容器外面时，加强圈每侧间断焊接的总长，应不少于圆筒外圆周长
的1/2，当设置在容器里面时，应不少于圆筒内圆周长的1/3。
受到短时间的火焰直接作用 加耐热隔热涂层、热辐射屏蔽等隔热
焊脚尺寸不得小于相焊件中较薄件的厚度。
高强度螺栓长期受热达150℃以上 加耐热隔热涂层、热辐射屏蔽等
采用加耐热隔热涂层、热辐射屏蔽或采用耐
高温环境下承载力不满足要求
火钢、水套、增大构件截面
39 40
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.2.1 石油化工工程设计与施工标准 6.2.1 石油化工工程设计与施工标准
3)《工业金属管道设计规范》(2008年版)GB50316-2000 2.施工标准
3)《石油化工静设备安装工程施工质量验收规范》GB50461-2008
(7)对于氧气管道不应使用快开、快闭型阀门。
(3)设备采用垫铁组找正找平时，垫铁按下列规定设置垫铁组:
(8)预计有频繁的大幅度温度循环条件下的管道、剧烈循环条件下的管道，应采用
①裙式支座每个地脚螺栓近旁应至少设置1组垫铁；
对焊法兰，不应采用平焊法兰。
鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁；
(9)在剧烈循环条件下，法兰连接用螺栓或双头螺柱时，应采用合金钢材料。
球形储罐支柱式支座，每个地脚螺栓近旁应对称设置2组垫铁；其他支柱式支座每个
(10)在剧烈循环条件下，螺纹连接仅限用于温度计套管上(与测温元件的连接)。
地脚螺栓近旁宜设置1组垫铁。
(12)粘接接头不应用于金属的压力管道中。 ②有加强筋的设备支座，垫铁应垫在加强筋下。
③相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30~80m。
41 42
6.2.1 石油化工工程设计与施工标准
④设备找正后，各组垫铁均应被压紧，垫铁之间和垫铁与支座之间应均匀接触，垫
铁应露出设备支座底板外缘10~30mm，垫铁组伸入支座底板长度应超过地脚螺栓。
垫铁组层间应进行焊接固定。
⑤支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过5块;
斜垫铁下面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；斜垫铁
应成对相向使用，搭接长度不应小于全长的3/4。
43 44
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.2.1 石油化工工程设计与施工标准 6.2.1 石油化工工程设计与施工标准
⑧ 卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间，位置偏差应偏向补偿温度变 4)《石油化工大型设备吊装工程施工技术规程》SH/T 3515--2017
(1)大型设备正式吊装前进行试吊，试吊时主起重机水平提升设备，使设备离开
化所引起的伸缩方向；支座滑动表面清理干净，并涂润滑剂；设备配管结束后，松
支撑，对下列情况进行检查:
动滑动端支座地脚螺栓螺母，使其与支座板面间留有1～3mm间隙并紧固锁紧螺母。
①起重机运转及设备重量情况。
②观测机索具的受力情况。
③观测吊装安全距离及起重机站位处地基变化情况。
45 46
6.2.1 石油化工工程设计与施工标准 6.2.1 石油化工工程设计与施工标准
(4)地耐力检测应符合下列要求: (5)吊车吊装要求:
①设备吊装作业地面应参考项目所在地的地质资料，依据吊装区域地面实际地耐力 ①设备吊装重量不得大于吊车在该工况下的额定起重量。
检测结果，当地耐力不能满足时采取地基处理措施。 ②设备与吊臂之间的安全距离宜大于500mm。
换桩强压
② 设备吊装常用的地基处理方法有碾压法、换填法、强夯法(强夯置换法)、桩基法。 ④吊装过程中，吊钩侧偏角应小于1°。
常用的地耐力检测方法有压重法。压重块应静置24h，测量记录压重块4个位置的沉 ⑤立式吊装设备吊装时，吊梁上部吊索与水平角大于等于60°。
降量，若四个点做大沉降量不大于50mm，则证明处理的地基合格。
47 48
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
练一练 6.2 工业机电工程设计与施工标准
根据《石油化工静设备安装工程施工质量验收规范》GB50461-2008，关于静
6.2 工业机电工程设计与施工标准
置设备采用垫铁组找平找正过程中设置垫铁说法正确的是（ ）。
A.鞍式支座每个地脚螺栓应对称设置2组垫铁 6.2.1 石油化工工程设计与施工标准
B.相邻两垫铁组的中心距不应大于300mm
6.2.2 电力工程设计与施工标准
C.垫铁组高度宜为30~50m
D.支柱式设备每组垫铁的块数不应超过3块 6.2.3 冶炼工程设计与施工标准
E.放置平垫铁时，最厚的放在下面，薄的放在中间
荣胜教育答案：ADE
49 50
6.2.2 电力工程设计与施工标准 6.2.2 电力工程设计与施工标准
1.设计标准
2.施工标准
2)《风力发电场设计规范》GB 51096-2015
3)《光伏发电站施工规范》GB50794--2012
(1)风力发电机组的塔筒中心与公路、铁路、机场、输电线路、通信线路、天然
(1)固定式支架及手动可调支架安装过程中不应强行敲打，不应气割扩孔。对热
气石油管线等设施的避让距离宜大于轮毂高度与叶轮之和的1.5倍。
镀锌材质的支架，现场不宜打孔。
(2)同一光伏组件或光伏组件串的正负极不应短接。
(3)严禁在雨中进行光伏组件的连线工作。
(4)汇流箱进线端及出线端与汇流箱地端绝缘电阻不应小于20MΩ。
51 52
视频70—72集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978
6.2 工业机电工程设计与施工标准 6.2.3 冶炼工程设计与施工标准
2.施工标准
6.2 工业机电工程设计与施工标准
4）《空分制氧设备安装工程施工与质量验收规范》GB 50677-2011
6.2.1 石油化工工程设计与施工标准 (1)氧气压缩机安装前，凡与氧气接触的机械零件、部件、管道组成件及仪表必须
进行脱脂。
6.2.2 电力工程设计与施工标准
(2)氧气压缩机的氧气试运行必须在氮气或无油空气试运行合格后进行，严禁采用
6.2.3 冶炼工程设计与施工标准
氧气直接试运行。
(3)进入冷箱或密闭容器作业，必须采取通风措施，在作业过程中氧气含量始终不
得低于19.5%。
53 54
6.2 工业机电工程设计与施工标准
6.2 工业机电工程设计与施工标准
6.2.1 石油化工工程设计与施工标准
6.2.2 电力工程设计与施工标准
6.2.3 冶炼工程设计与施工标准
55
