一款实用、高效的CAD套图框插件

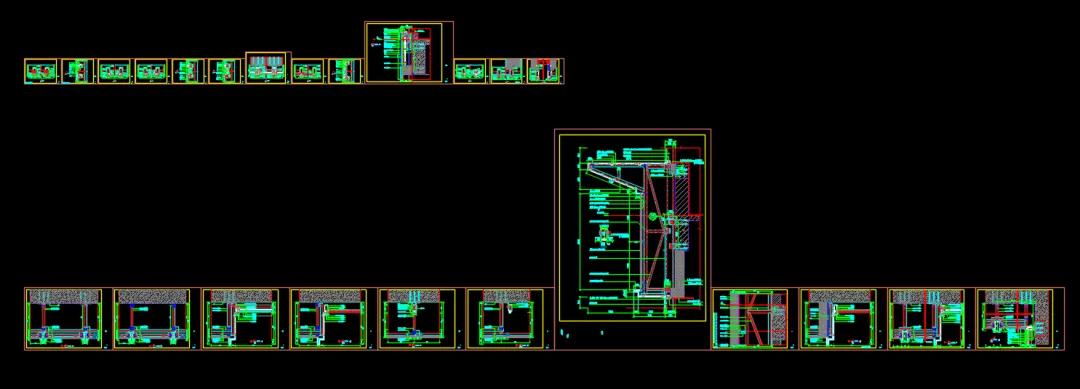

在工作中，为避免图纸过大占用内存，可先用自定义矩形线框（或闭合多段线）圈定每张图的出图范围，通过线框尺寸间接控制出图比例（如1:50、1:100）

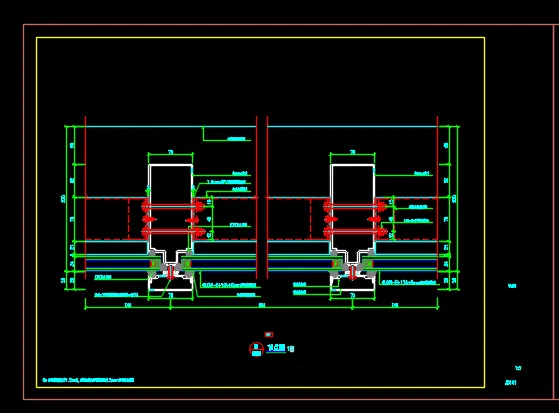

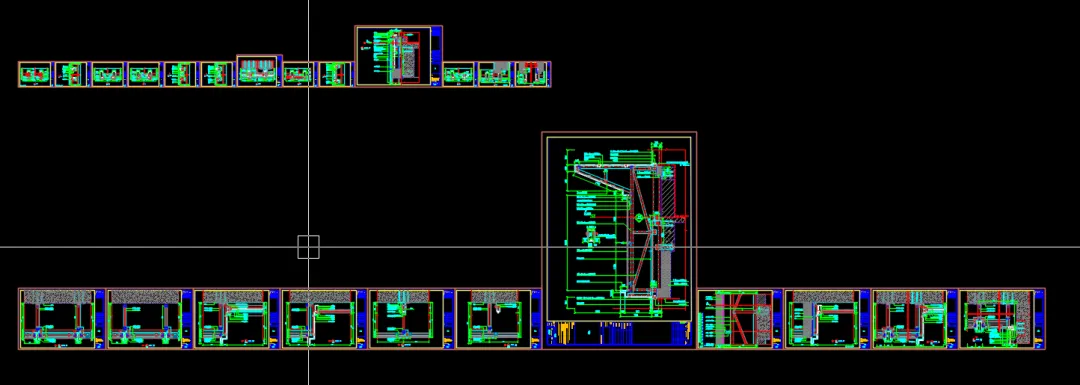

待所有图完成后，将每个矩形线框“套入”标准图框，但因图纸量大（成百张），手动复制、缩放、对齐图框成了“重复劳动重灾区”

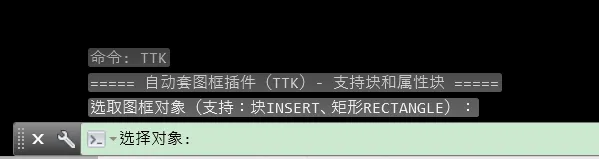

这时就可以执行套图框插件命令 TTK：

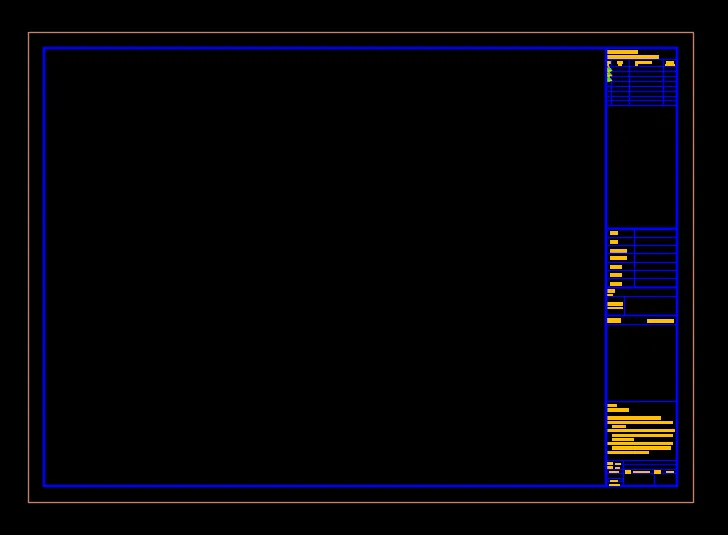

选图框：需要套的标准图框块；

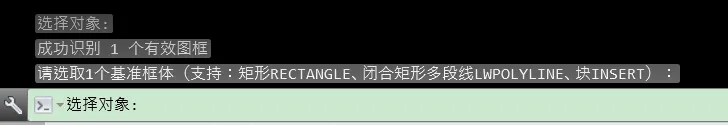

选基准框：任选1个自定义矩形线框；

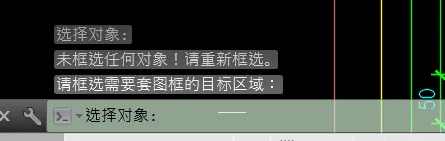

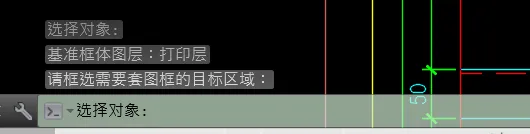

框选目标：用窗口选中所有自定义矩形线框；

演示视频：

已关注

关注

重播分享赞

此插件最大的优点是不需要提前设置标准图框，不论是外部参照图框还是普通块、属性块图框都能执行。

总结

TTK插件不是“花哨工具”，而是为你“先矩形线框定比例，后统一套图框”工作流量身定制的效率引擎。它用代码替代你重复的“选-调-对”操作，让“临时控图”的灵活与“规范出图”的统一完美结合——从此，你可以把省下来的时间，专注在图纸内容上。

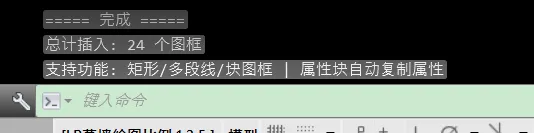

（加载插件后，输入TTK启动，体验“一键套框”的畅快感吧！）
