低水位开关功能说明
基本功能介绍
-
用于小功率低吸电泵控制 -
自动控制电泵启动、停机，方便节能 -
电机延迟启动，安全用电 -
指示灯可以显示通电状态、显示有无信号
详细功能说明
|
上电显示 |
通电后，有指示灯亮，直观确定有无供电 |
|
信号指示 |
水位上升检测到信号，指示灯闪烁，水位降低后检测不到信号，指示灯停止闪烁 |
|
延时启动 |
有信号后，指示灯闪烁，等4-6秒启动电泵 |
|
延时停机 |
没有信号后，指示灯停止闪烁，等18-21秒，电泵停止工作 |
|
一直使用 |
可以将水位开关立起来使用，保证能检测到信号，可以一直工作 |
|

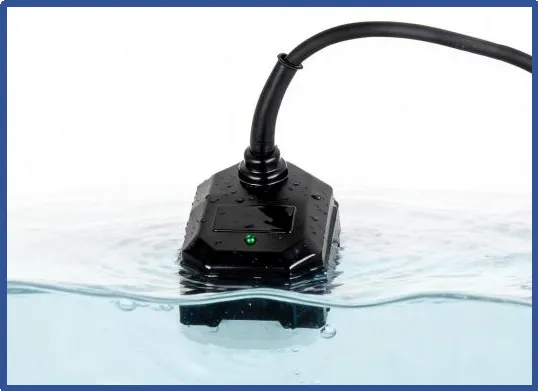

IP68防水 |
注①：建议在常温常压下2.5米水深以内，完全浸泡在水里连续使用不超过4天，水温不超过35℃ |

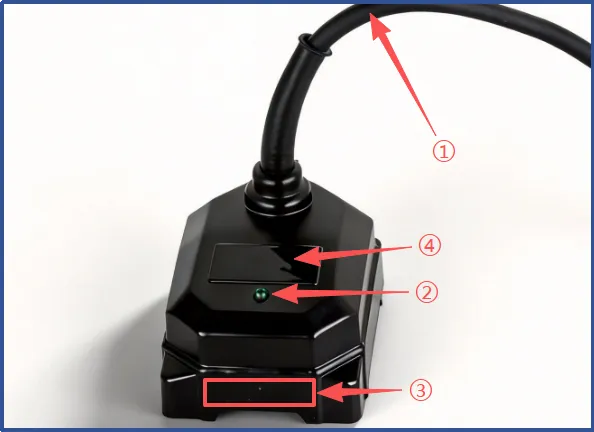

产品外观详细说明
|
序号 |
名称 |
规格 |
功能说明 |
|
1 |
电缆线 |
10A或16A |
额定电压下：10A用于700瓦以内，16A用于1400瓦以内 |
|
2 |
指示灯 |
高亮绿色 |
在水里也能直观看到指示灯 |
|
3 |
检测区域 |
9-14mm |
在9-14mm之间检测是否有水 请保持此区域和下方洁净 |
|
4 |
贴纸 |
38*18mm |
贴二维码等，厂家看需要是否贴 |
技术参数
|
额定电压 |
使用频率 |
最大功率 |
|
AC220V-240V |
50/60HZ |
1400瓦 |
|
如需要在110V电压下使用，请联系厂家 |

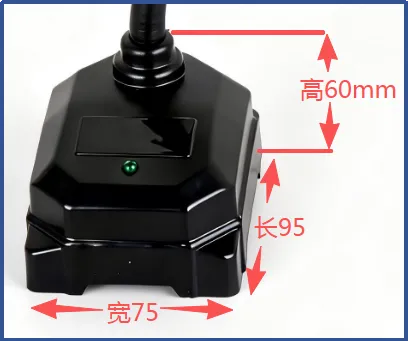

外观尺寸图

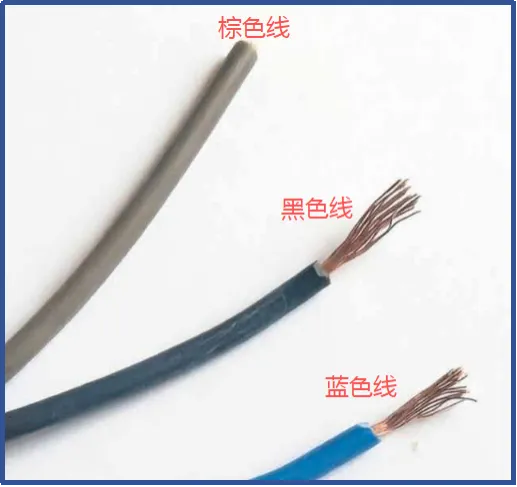

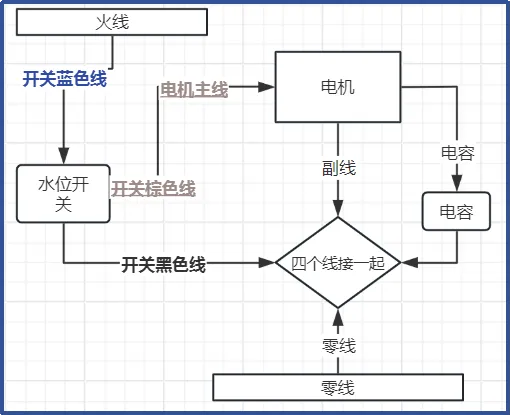

接线说明
|
棕色线 |
接电机主线（控制器的输出电线-通常是双拼线） |
|
蓝色线 |
接电缆线的火线（通常是双拼线） |
|
黑色线 |
接零线（控制器供电用通常是四拼线） |
