汇川MD605A简易参数说明

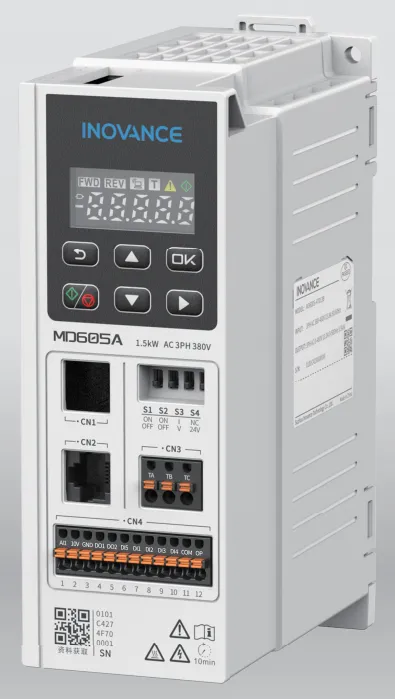

MD605A系列变频器是目前使用比较广泛的一款变频器，是一款紧凑型变频器，即可使用于异步电动机也可以适用于同步电动机。

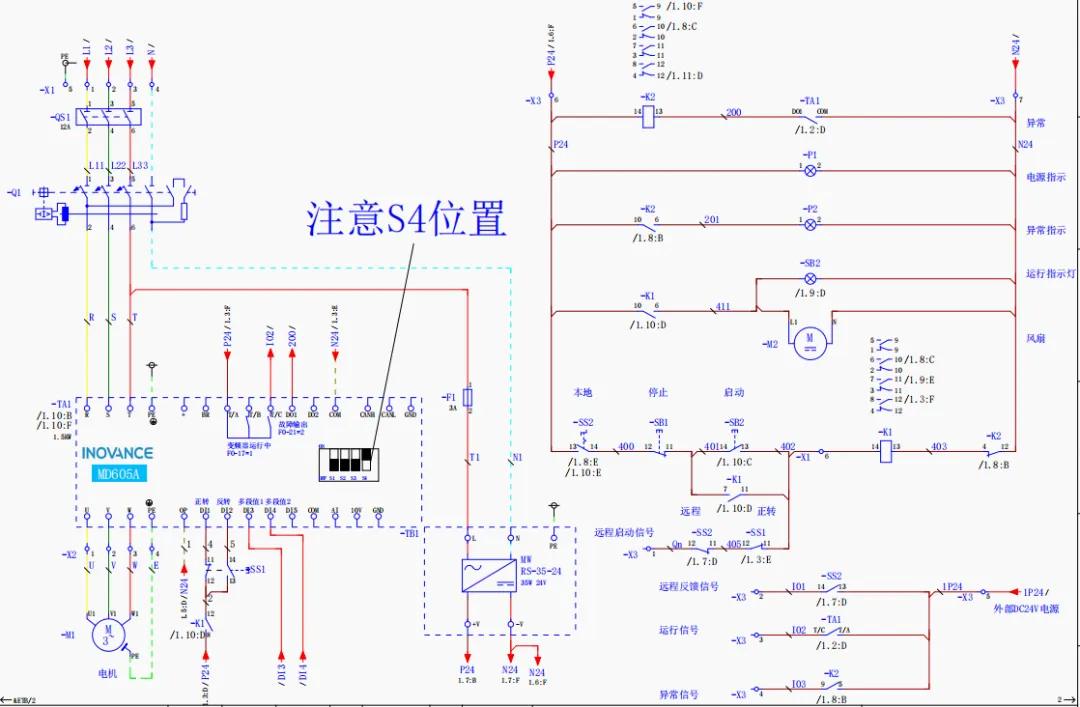

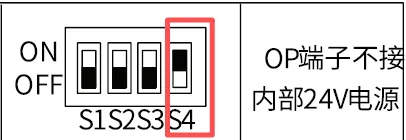

本参数说明是基于拨码开关S4置位NC（即拨码拨到上边）如下图所示拨码位置。

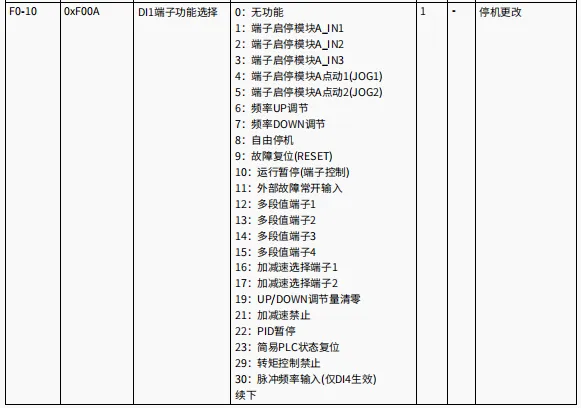

3、F0-10：DI1功能选择 设定为1 正转启停
4、F0-11：DI2功能选择 设定为2 反转启停

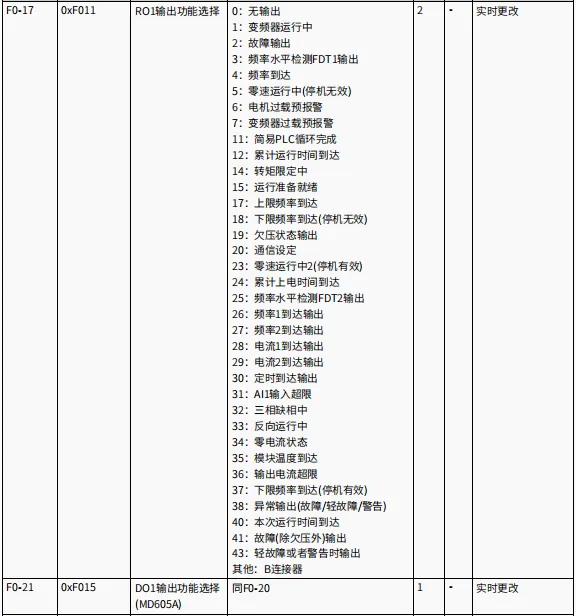

5、F0-17：RO1输出功能选择 设定为1 运行输出
6、F0-21：D01输出功能选择 设定为2 故障输出

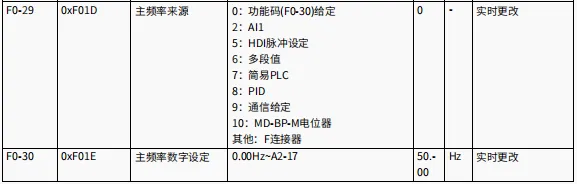

7、F0-29：主频率来源 不需要多段速时不用设定，默认值0即可。需要多段速时设定为6多段值。
8、F0-30：主频率数字设定 默认50HZ （一般不要设定）
9、F0-48：第一加速时间 4千瓦以下 设定为2-3
10、F0-49：第一减速时间 4千瓦以下设定为1-2
11、P0-21：启动保护选择 设定为0 不保护。
特别说明：保护状态下，必须先给电源，而且等变频器内部彻底启动后才可以给运转指令。否则不会运转。这对于客户要求急停断电的场地，用起来就比较麻烦。因此我们设定为0，不保护。
不保护状态下，先给运转信号，再送电变频器可以正常运转。
12、P0-88：设定频率停机记忆 设定为1 记忆
13、P0-89：设定频率掉电记忆 设定为1 记忆
特别说明：现场会根据实际需求设定自己需要的实时频率，经常出现停机后或者断电后频率会恢复默认值，又要重新设定，为避免麻烦，需要设定这两个参数。

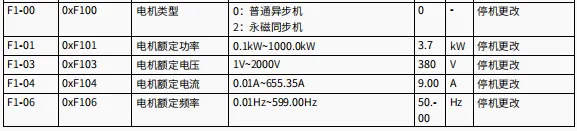

14、当马达功率和变频器功率不匹配时，需要设定对应电机的额定参数。
15、当需要使用该变频器拖动永磁同步电机时，设定F1-00 这个参数设定为2，永磁同步电机参数根据电机铭牌进行设定。

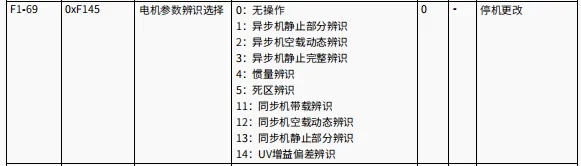

电机参数设定完后，设定F1-69为11或者13，设定成功后，按变频器上启动自学习，学习结束才可以正常使用。
注意：更改电机类型时，必须接好电机线才可以自学习。
要用多段速时 就需要设定多段速百分比 基准值为A02-04这个参数值。A2-04参数值不可更改。该参数取决于电机额定频率F1-06的值。（补充说明，最大频率F1-10和最大有效频率A2-17，这两个参数的最大值也取决于电机额定频率F1-06）
设定F0-39为100 0段速 基准速度的100% 确保启动按基准速度运转
设定F0-40 为50 1段速 基准速度的50% （根据实际需求设定）

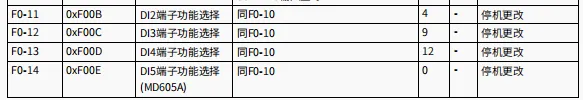

17、F0-12：DI3功能选择 设定围殴12 多段速指令1
由于F0-13这个参数占了12这个设定值，所以在设定F0-12之前先把F0-13这个参数改为13。把12空出来。
