指针万用表的使用说明

指针万用表的使用说明

指针万用表的使用方法比较简单，在检测时应首先连接好万用表的表笔。若指针不指向零位，则需要进行机械调零。接着根据被测的数据（电阻、电压或电流）进行挡位的调整，若调至欧姆挡进行检测时，则需要进行零欧姆调整。最后再使用万用表的表笔连接被测部位，实现数据的检测。

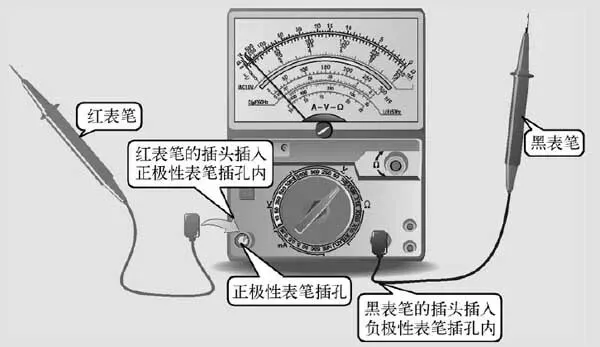

①首先进行指针万用表表笔的连接，连接时，应将万用表的红表笔插在正极性表笔插孔内，黑表笔插在负极性表笔插孔内。

指针万用表表笔的连接操作

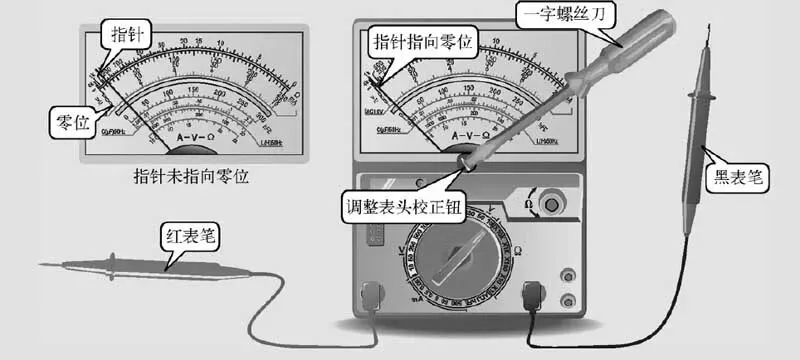

②观察万用表表盘上的指针，发现未指向零位，此时需要用一字螺丝刀调整表头校正钮，使指针指向零位。

指针万用表的机械调零

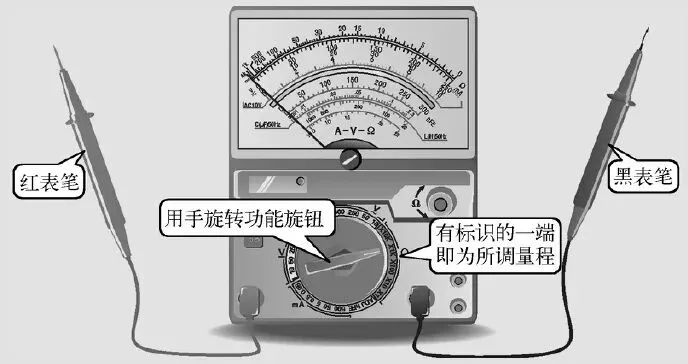

③根据被测的数据量，如电阻、电压和电流等调整指针万用表的量程，调整时，需要用手转动功能旋钮，所指示的位置即为当前的挡位。

指针万用表挡位的调整

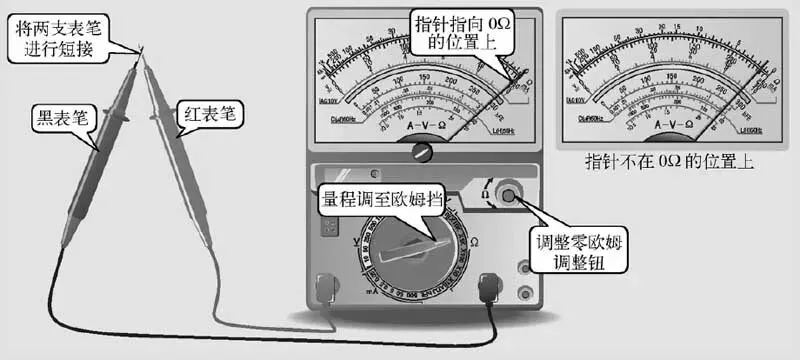

④在使用指针万用表的欧姆挡进行测量时，每调整一次挡位，均需要进行零欧姆调整，使万用表的指针指向0Ω的位置上。

指针万用表的零欧姆调整

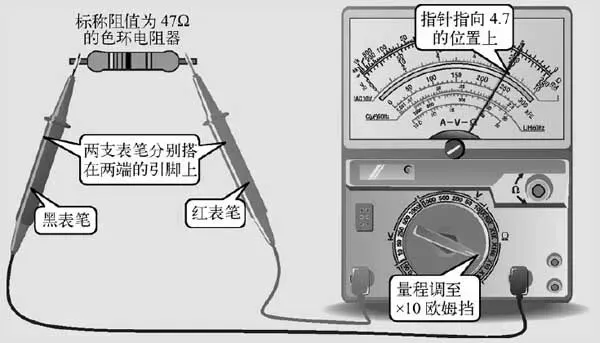

⑤接下来，就可以使用指针万用表进行数据的检测，如检测一个电阻器的阻值为47Ω时，则需将量程调至“×10”欧姆挡，将红表笔和黑表笔分别搭在电阻器两端的引脚上，此时万用表的指针指向4.7的位置上，最终读数为47Ω。

指针万用表的实际检测训练
