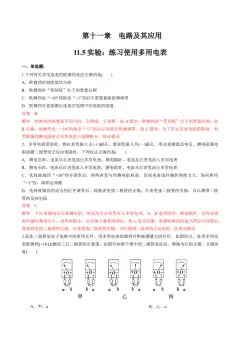

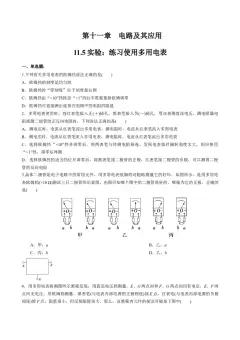

第十一章 电路及其应用
11.5 实验：练习使用多用电表
一、单选题：
1.下列有关多用电表的欧姆挡说法正确的是( )
A．欧姆挡的刻度是均匀的
B．欧姆挡的“零刻线”位于刻度盘右侧
C．欧姆挡由“×10”挡换至“×1”挡后不需要重新欧姆调零
D．欧姆挡可直接测出连接在电路中的电阻的阻值
2．多用电表使用时，将红表笔插入正(＋)插孔，黑表笔插入负(－)插孔，用该表测直流电压、测电阻器电
阻或测二极管的正反向电阻时，下列说法正确的是( )
A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表
B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表
C．选择欧姆挡“×10”挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用
“×1”挡，调零后再测
D．选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极
管的反向电阻
3.晶体二极管是电子电路中的常用元件，用多用电表欧姆档可粗略测量它的好坏．如图所示，是用多用电
表欧姆档(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的
是( )
A．甲，a B．乙，a
C．丙，b D．乙，b
4．用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和F、G两点间均有电压，E、F两
点间无电压；用欧姆档测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极
相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中( )
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂二、多选题
5.结合图7，关于多用电表的使用，下列说法正确的有( )
A．甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确
B．甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误
C．乙图中用多用电表电阻挡测量的是二极管的正向电阻
D．乙图中用多用电表电阻挡测量的是二极管的反向电阻
6.下列说法中正确的是( )
A．欧姆表的每一档测量范围都是0到∞
B．欧姆表只能用来粗略地测量电阻
C．用欧姆表测电阻，指针越接近刻度中央误差越大
D．用欧姆表测电阻，指针越靠近刻度右边误差越小
三、非选择题
7．如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为 2.0×104 Ω的电阻，为了使测量
结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)．
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为
______ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V.
8.某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线与其接触完好，
维修人员使用已经调好的多用电表直流50 V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的
a、b点．
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________ V，说明________正常(选填“蓄
电池”“保险丝”“开关”或“小灯”)．
(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的
器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．
9.在练习使用多用表的实验中，有如下操作：
(1)如图甲所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用多用表测量一阻值约为2
000 Ω的定值电阻，某些操作步骤如下：
①调节________(选填“S”或“T”)，使电表指针停在电流“0”刻度位置．
②将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节部件________(选填“S”或“T”)，
使电表指针停在欧姆“0”刻度位置．
(2)A、B两组同学用多用电表测量某型号白炽灯的灯丝电阻．A组按照规范的操作步骤测量，欧姆挡及指针
位置如图乙、丙所示，则灯泡标称字样可能是________．
A．220 V 40 W
B．220 V 200 W
C．220 V 500 W
(3)其中一同学想直接使用多用电表测量一节标注为1.5 V的旧干电池电动势，应选直流电压________ V挡，
读数如图丁所示，则该同学测得的电动势E＝________ V.
10.如图所示的电路中，1、2、3、4、5、6为连接处的接点．在开关闭合后，发现小灯泡不亮．现用多用
电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的__________
档．在连接点1、2同时断开的情况下，应当选用多用电表的________档．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________可能有故障．
(3)将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤．
【解析】 (1)在1、2两点接好的情况下，应当选用多用电表的电压档，在1、2同时断开的情况下，
应选用欧姆档．
(2)表明5、6两点可能有故障．
(3)①调到欧姆档；②将红，黑表笔相接，检查欧姆档能否正常工作；③测量小灯泡的电阻，如电阻无
穷大，表明小灯泡有故障．
11.如图所示为J0411多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一
阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：
(1)调节可动部件________，使电表指针指向________．
(2)调节可调部件________，使它的尖端指向________位置．
(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向
________位置．
(4)将两只表笔分别与待测电阻两端相接，进行测量读数．
(5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置，此时还必须重复
步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________．
12.某班同学在做“练习使用多用电表”的实验．
(1)某同学用多用电表的欧姆挡测量电阻R 的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指
x
针示数如图所示，此被测电阻的阻值约为________ Ω.
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂(2)某同学按如图6所示的电路图连接元件后，闭合开关 S，发现A、B灯都不亮．该同学用多用电表的欧
姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”)
(3)若(2)中同学检查结果如下表所示，由此可以确定________．
测试点 b、f b、e b、d d、e
多用电表示数 无穷大 无穷大 500 Ω 无穷大
A．灯A断路 B．灯B断路
C．灯A、B都断路 D．d、e间导线断路
