高压开关柜面板说明

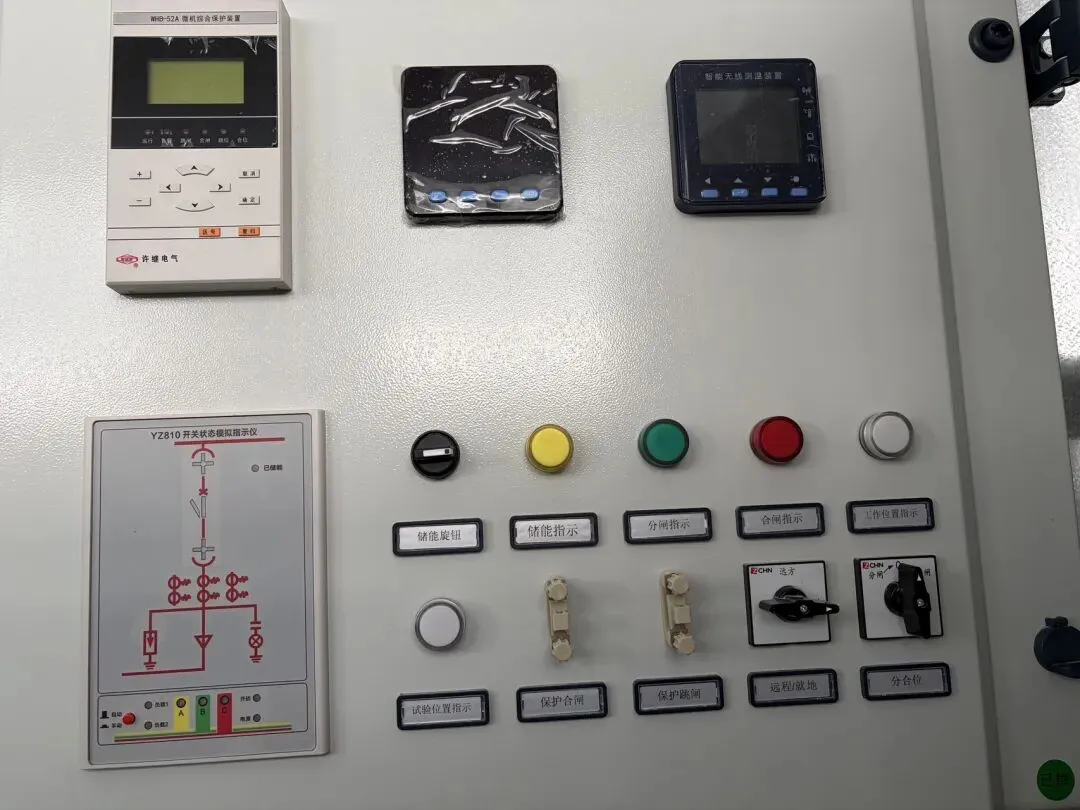

      这是一台高压开关柜前上面板的现场图，左上是继电保护，上中是一块多功能表，它通过下面的按键可以显示当前的电压、电流和功率；右上是测温装置，左下是开关状态指示仪，它上面的一条横线表示母线，上弧线表示开关柜的触头位置，上+在供给电源打开后-表示断路器没有摇进或者说没有摇到位，当它变为一条竖线时，表示断路器摇到位，在两条弧线之间表示断路器，同样，当断路器合闸时斜线变成竖线，在下弧线的下面表示电流互感器，在此处代表这台高压柜一共有三只电流互感器，每只是两绕组，在互感器左下方，表示避雷器，它的作用是用来防止大气过电压（当雨天打雷时会有闪电，此时闪电电压相当高，为了防止雷击对电气设备损坏，当雷击线路时避雷器瞬间短路，将雷电电流引入大地）和操作过电压（电气设备操作瞬间，由于是交流电，电压波形是正弦波，也会产生过电压）在避雷器的右侧一条横线，有三角形表示是电缆连接，直线表示铜排连接，在横线右侧表示设备是否带电的，最下面的黄绿红和上面的是否带电相对照，当它灯亮时表示该高压柜带电，灯灭表示该高压柜不带电，此时打开后柜门，也一定要用相应电压等级合格的验电器验电和放电。在模拟屏右侧的储能旋钮可以控制高压断路器是否储能，分合闸指示对应开关状态，工作位置灯亮，表示开关处于运行位置。下排中间2个，一个是保护合闸，一个是保护跳闸，所谓保护合闸是和继电保护配合使用，它表示一旦开关跳闸后，如果在继电保护内设置，那么它在继电保护给出时间后不论是否有故障，立即合闸，因此，保护合闸压板通常是分开的或者在保护内把重合闸功能关闭，而保护跳闸表示一旦开关跳闸后，开关状态保持不变，因此，这个压板必须连接而保护内部的过流保护和速断保护和零序保护均打开状态。
