AI|GrasshopperSever插件

 > 这个项目是一个grasshopper的tcp服务项目，你可以作为客户端使用shell工具进行连接并执行相关命令。我已经创建了一个服务，端口5695，请阅读相关文件并尝试连接。

client = GHClient(port=5695)messages = client.connect()client.disconnect()return lmessages

Shell python -c " import socket import json from datetime import datetime  HOST = '127.0.0.1' PORT = 5695  t…     成功连接到 127.0.0.1 : 5695     发送测试数据: TestMessage     收到 1 条响应:       [1] Name: OK , Value: 客户端已连接     连接已关闭

 > 尝试使用相关工具，查询“Find similar member”组件的信息，给我介绍一下这个组件怎么使用。

request = {    "name": "COMPONENT",    "info": "通过名称查找组件",    "value": {        "Command": "FINDCOMPONENTBYNAME",        "Name": "Find similar member"        }    }withGHClient(port=6655) as client:    responses = client.send_command(**request)    print(responses)

✦ 成功连接到5695端口并获取了"Find similar member"组件的详细信息！以下是该组件的完整介绍：  "Find similar member" 组件详细信息  基本信息   - 组件名称: Find similar member   - 昵称: FSim   - 分类: Sets > Sets   - 组件GUID: b4d4235f-14ff-4d4e-a29a-b358dcd2baf4   - 描述: Find the most similar member in a set. (在一个集合中找到最相似的成员)  函数原型   输入参数:   - Data: Generic Data [item]     - 要查找的目标数据项   - Set: Generic Data [list]     - 包含多个数据项的集合   输出参数:   - Hit: Generic Data [item]      - 找到的最相似成员   - Index: Integer [item]        - 该成员在集合中的索引位置  组件功能  这个组件的核心功能是在一个数据集合中找到与给定数据项最相似的那个成员。它通过比较算法分析数据项之间的相似性，返回  最匹配的结果。  使用场景   1. 数据匹配: 在大量数据中查找最相似的项目   2. 推荐系统: 基于用户偏好找到最相似的产品或内容   3. 模式识别: 在数据集中找到与目标模式最接近的样本   4. 聚类分析: 帮助确定数据点所属的类别  示例应用  假设你有一个包含多个几何形状的集合，想要找到与特定形状最相似的形状：   - Data: 目标几何形状   - Set: 几何形状集合   - 输出: 最相似的形状及其在集合中的索引位置✦ 这个组件非常适合需要相似度匹配的Grasshopper工作流，特别是在数据分析和几何处理方面。

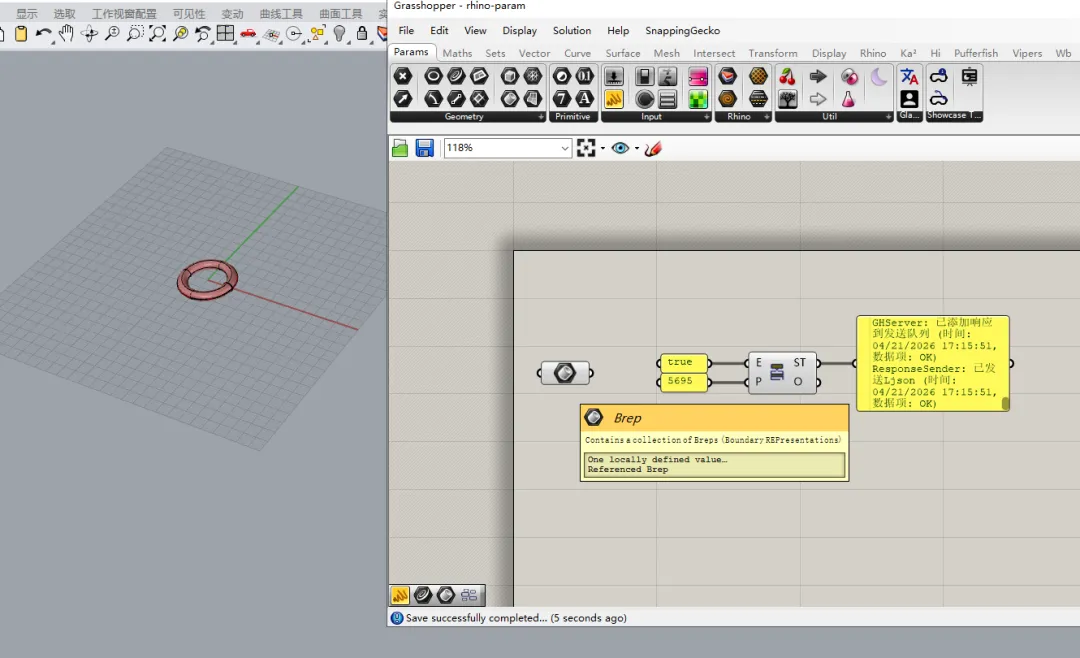

> 尝试在rhino中创建一个环状体，获取其guid，并在gh中创建一个brep拾取它。

withGHClient(port=5695) as client    # 创建一个中心在原点，半径10，管半径2的环状体    torus_script = "_-Torus 0,0,0 10 2"    client.send_command("RHINO", "", {        "Command": "RHINOSCRIPT",        "Script": torus_script    })    responses2 = client.send_command("RHINO", "", {        "Command": "GETLASTCREATEDOBJECTS"    })    torus_id = GHClient.extract_value(responses2, 'Object_0')['Id']    if not torus_id:        raise ValueError("未找到对象")    responses = client.send_command("Design", "", {        "Command": "AddParamWithValue",        "ParamName": "brep",        "X": 100,        "Y": 100,        "Value": torus_id    })

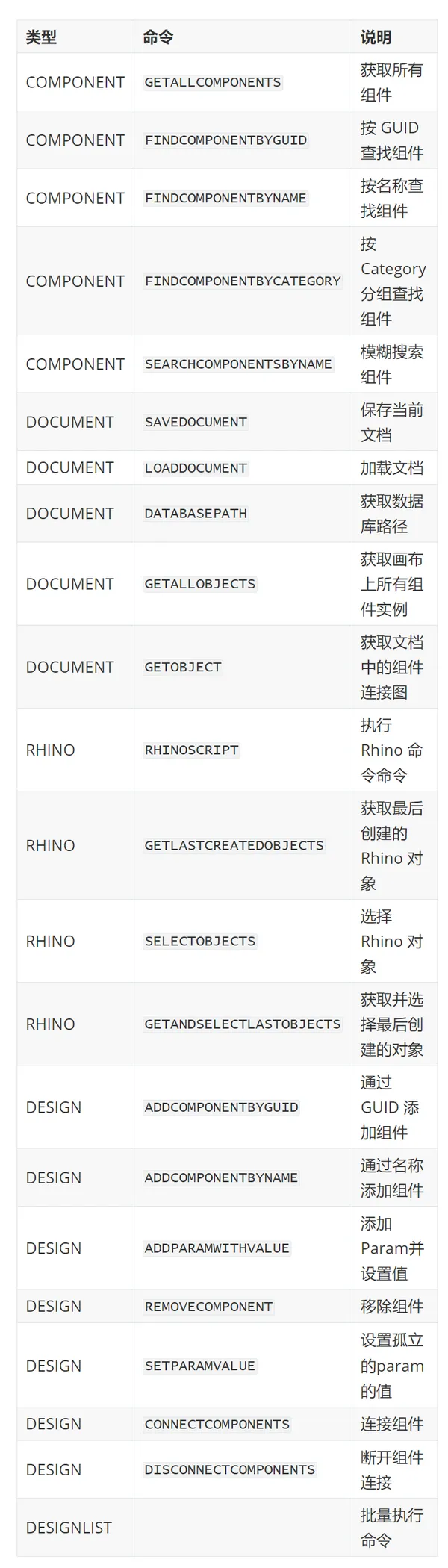

已成功完成所有任务：1. **创建环状体** - 在Rhino中创建了一个中心在(0,0,0)，半径10，管半径2的环状体   执行脚本: _-Torus 0,0,0 10 22. **获取GUID** - 成功获取环状体的GUID   GUID: 95f18744-90ac-4ba1-8d67-caf016c758df   类型: Brep   图层: 默认值3. **在Grasshopper中拾取** - 成功在位置(100, 100)创建brep参数并拾取该环状体   组件GUID: 919e146f-30ae-4aae-be34-4d72f555e7da   实例GUID: 98de1a2c-6f06-42b6-ab03-4fa2c80230db   组件名称: Brep相关命令:1. RHINOSCRIPT - 执行Rhino脚本命令2. GETLASTCREATEDOBJECTS - 获取最后创建的对象3. AddParamWithValue - 添加Param并设置值

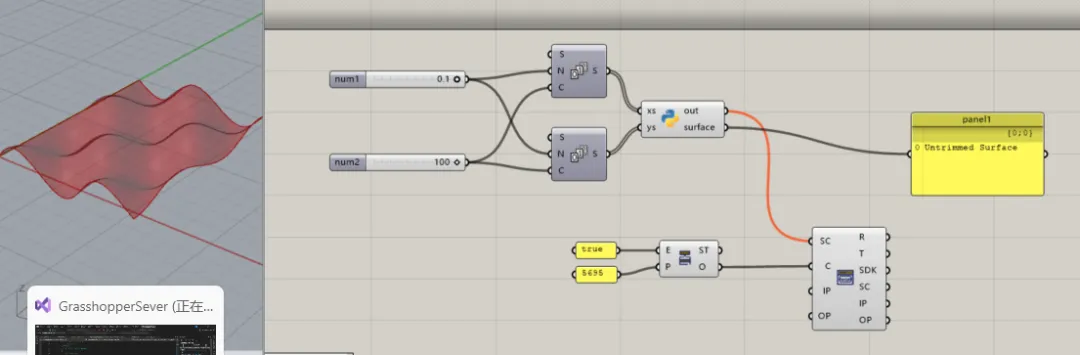

> 请创建一个数学曲面。要求：使用python3，输入x和y数列，输出曲面到panel。

from ghclient import GHClientScript = """# GH_COMPONENT_IO_START# INPUT_PARAMS: [{"typeHintName": "float", "scriptParamAccess": 1, "variableName": "xs"},{"typeHintName": "float", "scriptParamAccess": 1, "variableName": "ys"}]# OUTPUT_PARAMS: [{"typeHintName": "ghdoc Object", "variableName": "surface"}]# GH_COMPONENT_IO_ENDimport rhinoscriptsyntax as rsimport math# ======== 自定义数学函数 ========def f(x, y):    # 示例：正弦余弦组合曲面（可自行修改）    return math.sin(x) * math.cos(y)# ======== 主逻辑 ========if xs is None or ys is None:    surface = None    print("输入无效：xs 或 ys 为空")else:    # 确保 xs 和 ys 被转换为列表（兼容 Grasshopper 数据树）    if hasattr(xs, 'ToList'):        xs = xs.ToList()    if hasattr(ys, 'ToList'):        ys = ys.ToList()    # 生成点阵（按网格顺序：固定 y，遍历 x）    points = []    for y in ys:        for x in xs:            z = f(x, y)            points.append((x, y, z))    # 通过点阵创建 Nurbs 曲面    points_2d = []    for y in ys:        for x in xs:            z = f(x, y)            points_2d.append((x, y, z))    srf = rs.AddSrfPtGrid((len(xs), len(ys)), points_2d)    surface = rs.coercegeometry(srf)"""if __name__ == '__main__':    with GHClient(port=5695) as client:        responses1 = client.send_command(            "ScriptEditor",            "测试GHPython3代码执行",            {"OUTPUT": Script}        )        # 这里会返回连接的script组件guid        script_guid = GHClient.extract_value(responses1, "OUTPUTDATA")        client.send_command(            name="DesignList",            info="创建组件",            # 命令以空格、回车隔开即可            value='''                ap slider 100 50 _ 0.1 num1                ap slider 100 150 _ "0<100<100" num2                ac series 400 50 series1                ac series 400 150 series2                ac panel 800 100 panel1            '''        )        responses2 = client.send_command(            name="DesignList",            info="连接组件",            value=f'cc num1 _ series1 step cc num1 _ series2 step cc num2 _ series1 count cc num2 _ series2 count cc series1 series {script_guid} xs cc series2 series {script_guid} ys cc {script_guid} surface panel1 _'        )        print(responses2)

> 请尝试使用c#脚本获取所有组件、端口的名称。

from ghclient import GHClientscript1 = """using System;using System.Collections.Generic;using Grasshopper;using Grasshopper.Kernel;using System.Text.Json;using GrasshopperSever.Utils;public class Script_Instance : GH_ScriptInstance{    private void RunScript(ref object ljson)    {        ljson = new Ljson("objs", "all object", JsonSerializer.SerializeToElement(GetAllGHObjects()));    }    private static Dictionary<string, string> GetAllGHObjects()    {        Dictionary<string, string> result = new();        // 获取当前 Grasshopper 文档        GH_Document doc = Instances.ActiveCanvas?.Document;        if (doc == null)            return result;  // 无活动文档        // 遍历所有对象（包括组件和参数）        foreach (IGH_DocumentObject obj in doc.Objects)        {            // 跳过隐藏或已删除的对象（根据需求决定是否包含）            if (obj == null) continue;            // 获取实例 GUID 和 名称            result[obj.InstanceGuid.ToString()] = obj.Name;            // 如果对象是组件，遍历其输入参数和输出参数            if (obj is IGH_Component comp)            {                // 输入参数                foreach (IGH_Param input in comp.Params.Input)                {                    result[input.InstanceGuid.ToString()] = input.Name;                }                // 输出参数                foreach (IGH_Param output in comp.Params.Output)                {                    result[output.InstanceGuid.ToString()] = output.Name;                }            }        }        return result;    }}"""def get_all_components(port):    with GHClient(port=port) as client:        responses = client.send_command(            "RunScript",            "查询文档所有对象",            {"OUTPUT": script1}        )        print(responses)if __name__ == '__main__':    get_all_components(port=5695)

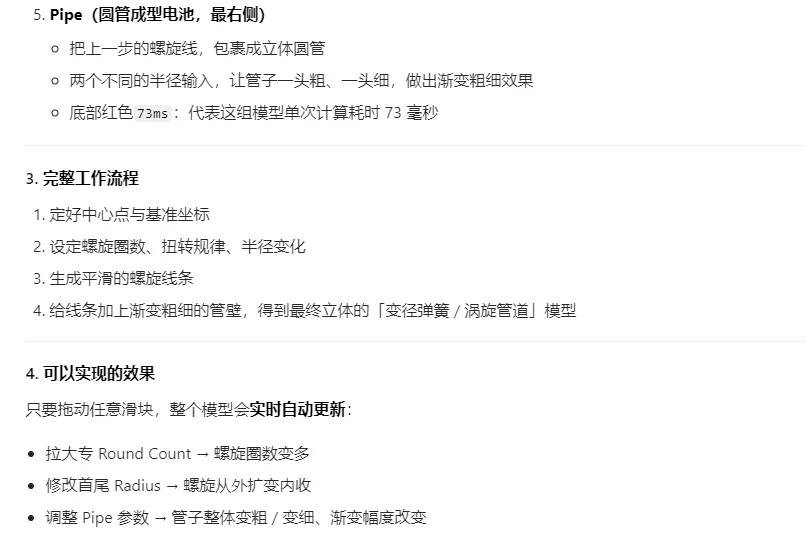

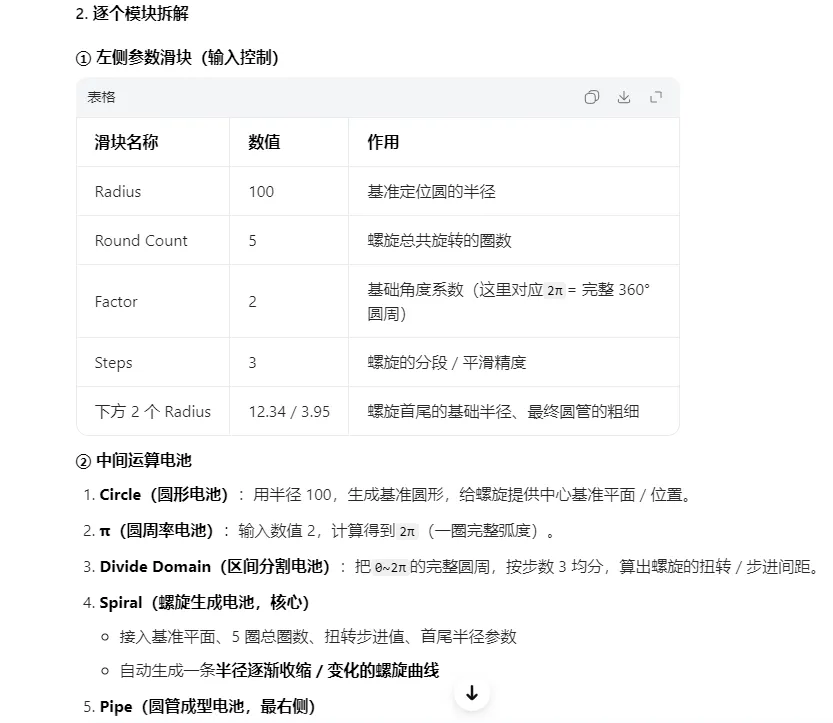

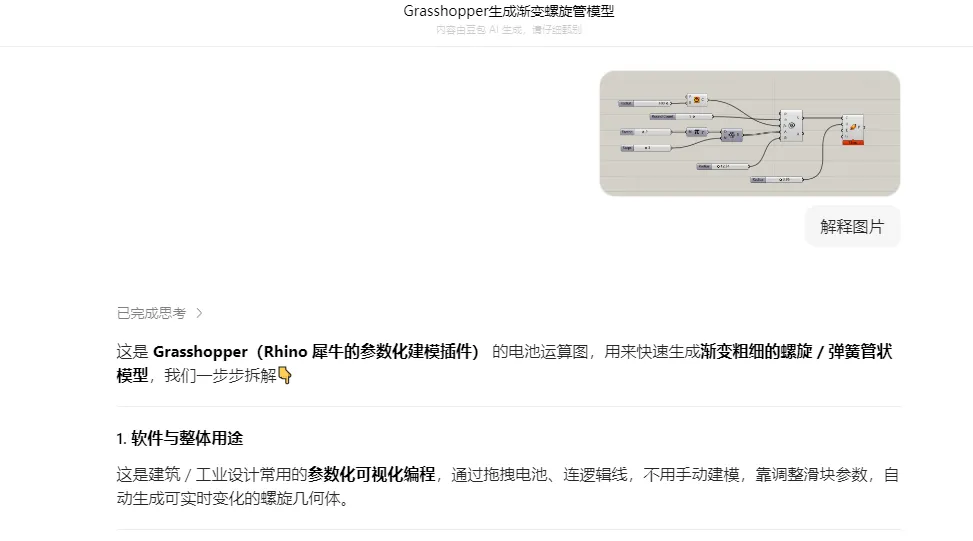

> 请获取当前文件的关系图，讲述主要作用。

from ghclient import GHClientwith GHClient(port=5695) as client:    responses1 = client.send_command(        'DOCUMENT',        '获取所有对象',        {'Command': 'GETALLOBJECTS'}    )    print(responses)

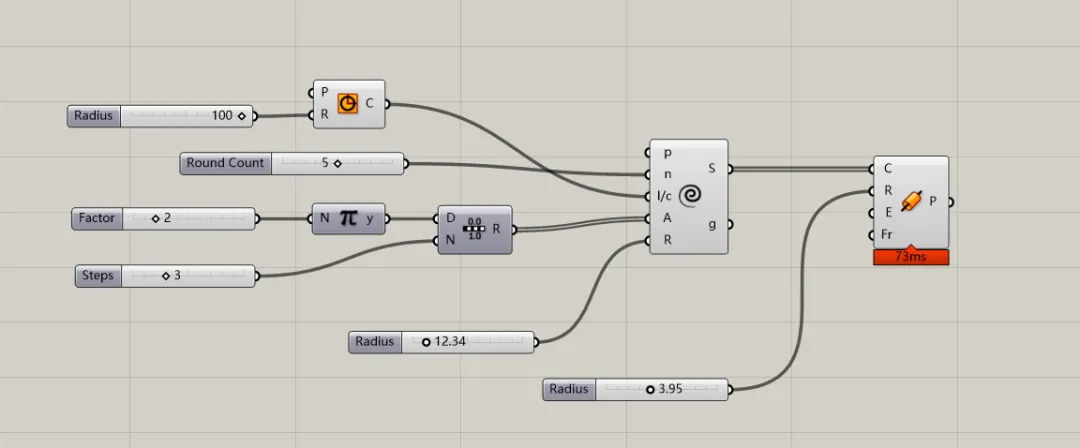

根据提供的 Grasshopper 连接关系数据，可以清晰地看出这是一个参数化螺旋管道生成器，并带有一个外部服务器通信接口。整体设计意图是：通过调节多个滑块参数，动态生成一条三维螺旋曲线，再沿该曲线生成管道（Pipe）几何体，最后通过自定义服务器组件（GHServer）将生成结果或状态发送到外部系统（如 Web 服务、数据库或其他应用程序）。数据流与组件角色1. 参数输入（TopParam → 组件）多个 Number Slider：分别控制几何的关键尺寸和细分。Radius（圆半径）→ Circle 组件，用于定义基础圆曲线。Factor（倍数）→ Pi 组件，用于缩放 Pi 值。Steps（步数）→ Range 组件，控制角度序列的分辨率。Radius（螺旋半径）→ Helix 组件。Round Count（圈数/点数）→ Helix 组件。Radius（管道半径）→ Pipe 组件。Pi 组件：输出圆周率 π，乘以 Factor 后作为 Range 的 Domain（范围上限）。Range 组件：根据 Domain [0, π×Factor] 和 Steps 生成等分数值序列，输出给 Helix 的 Angle 输入——用于控制螺旋的旋转角度步长。2. 几何生成核心Circle 组件：以第一个 Slider 的值为半径生成圆曲线，将其作为 Helix 的 length/curve 输入（可能用于定义螺旋的基线或长度映射）。Helix 组件：综合以下输入，生成三维螺旋曲线：length/curve：来自 Circle 的曲线，用于确定螺旋的路径或长度参考。Angle：来自 Range 的角度数组，决定螺旋的旋转角度分布。Radius：螺旋半径。Round Count：螺旋的圈数（或总点数）。最终输出螺旋曲线（邻接中记为 Spiral）。Pipe 组件：接收 Helix 输出的曲线，并以最后一个 Number Slider 的值为半径，生成管道网格（Mesh）或多重曲面（Brep）。3. 数据输出与服务器交互GHServer 组件：看起来是一个自定义组件（并非 Grasshopper 原生），用于与外部服务通信。它接收两个输入：Port：来自第一个 Panel 的端口号。Enabled：来自第二个 Panel 的启用标志（布尔值或文本）。GHServer 的行为：可能负责将生成的管道几何体（或相关数据）发送到指定的网络端口，或者监听来自外部系统的请求来触发计算。其 Status 和 OutPut 输出可能是运行状态和返回数据。

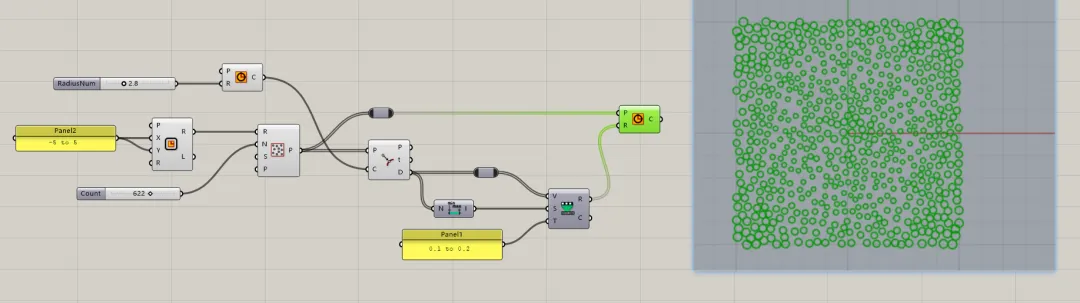

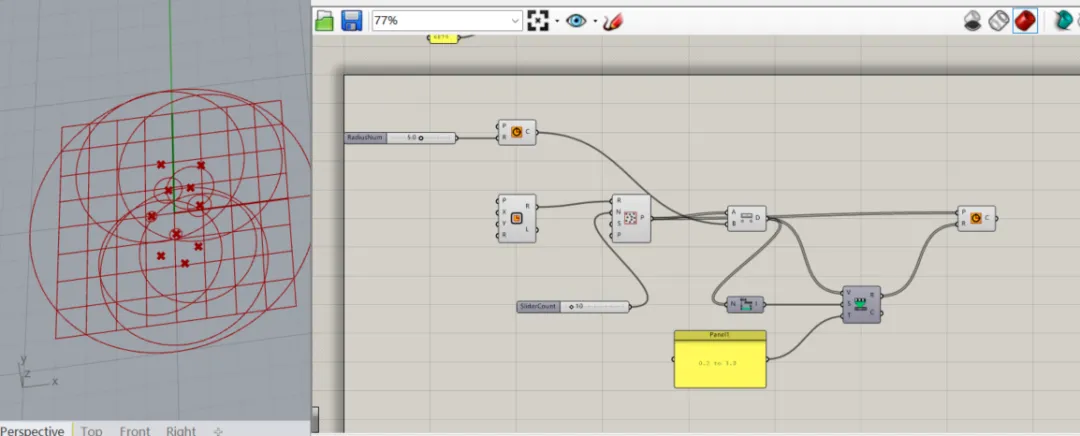

> 请你设计一个曲线干扰的方案设计。

from ghclient import GHClienttry:    with GHClient(port=6879) as client:        commands = [            'ap slider 0 100 _ "0.0 < 5.0 < 10.0" RadiusNum',   # 创建一个滑块，无需设置path，值以范围表示            'ac Circle 300 100 CircleCurve',                    # 创建一个圆            'cc RadiusNum _ CircleCurve Radius',                # 连接滑块和圆，滑块本身是param，无需第二个参数            'ac Curve@Rectangle 300 250 Rect1',                 # 创建一个矩形，矩形和矩形param冲突，这里使用 分类@名称 创建            'ap slider 300 400 _ " 0 < 10 < 100" SliderCount',  # 创建一个滑块            'ac "Populate 2D" 500 250 Pop2D',                   # 创建一个二维随机点            'cc Rect1 Rectangle Pop2D Region',                  # 连接矩形和随机点            'cc SliderCount _ Pop2D Count',                     # 连接滑块和随机点            'ac Distance 700 250 Dist1 ',            'cc Pop2D population Dist1 "point A" ',            'cc CircleCurve Circle Dist1 "point B"',            'ac Bounds 700 400 Bounds1 ',            'cc Dist1 Distance Bounds1 Numbers ',            'ac "Remap Numbers" 900 400 Remap1 ',            'cc Dist1 Distance Remap1 Value ',            'cc Bounds1 Domain Remap1 source',            'ap Panel 700 400 _ "0.2 to 0.5" Panel1 ',            'cc Panel1 _ Remap1 target',            'ac Circle 1100 250 CircleGen ',            'cc Pop2D population CircleGen Plane ',            'cc Remap1 Mapped CircleGen Radius'        ]        responses = client.send_command(            name="DesignList",            info="曲线干扰：根据点到曲线的距离控制圆半径",            value= " ".join(commands)        )        print(f"响应：{responses}")except Exception as e:    print(f"错误：{e}")
