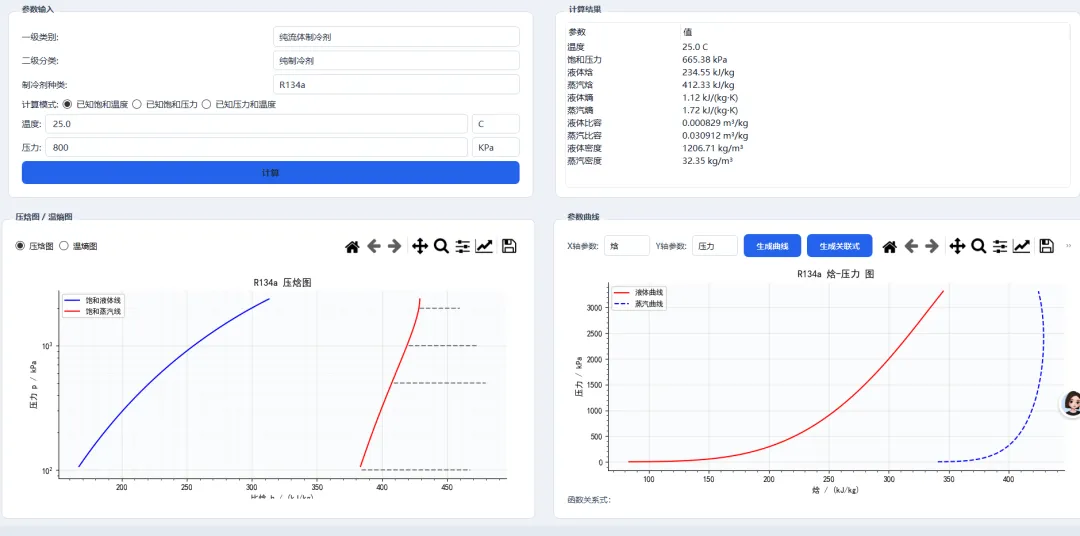

这是一款专业的制冷剂物性计算与可视化软件，专为制冷暖通领域工程师设计，核心功能如下：

软件支持 纯流体、混合制冷剂等制冷剂的物性参数快速计算，提供三种计算模式：已知饱和温度、已知饱和压力、已知压力和温度，用户输入参数后，可一键获取制冷剂在指定状态下的完整物性数据，包括饱和压力、液体 / 蒸汽焓值、熵值、比容、密度等关键指标，为制冷循环热力分析提供精准数据支撑。

同时，软件具备强大的可视化能力，可生成标准的压焓图（lgP-h）与温熵图，直观呈现制冷剂的饱和液体线、饱和蒸汽线，帮助用户快速识别两相区、过热区等状态区间。此外，还支持自定义生成参数曲线（如焓 – 压力关系曲线），并可生成对应函数关系式，方便用户后续建模与二次开发。

整体而言，它兼具物性计算的专业性与可视化工具的实用性，可大幅提升制冷系统设计、热力校核与性能分析的效率

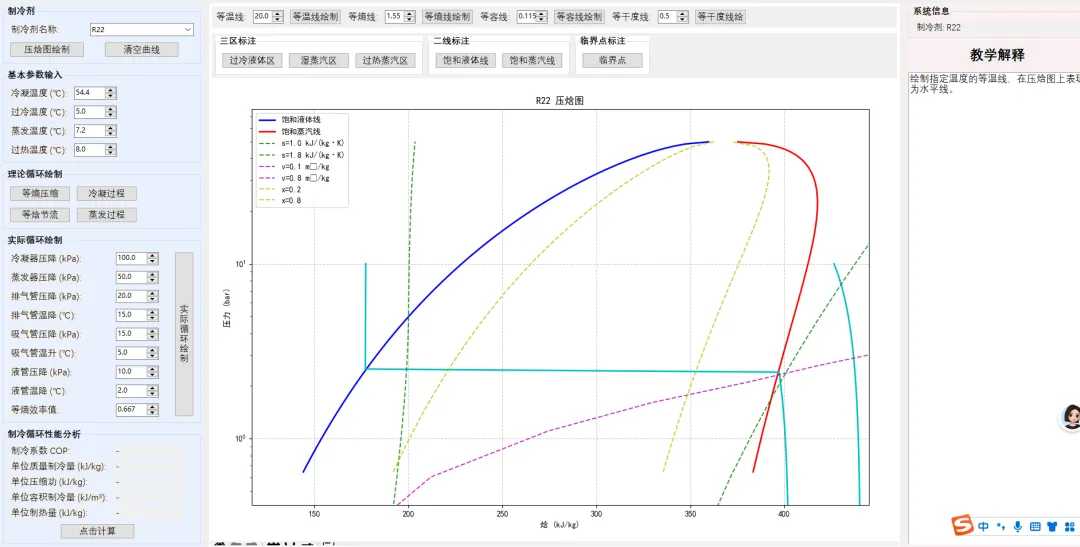

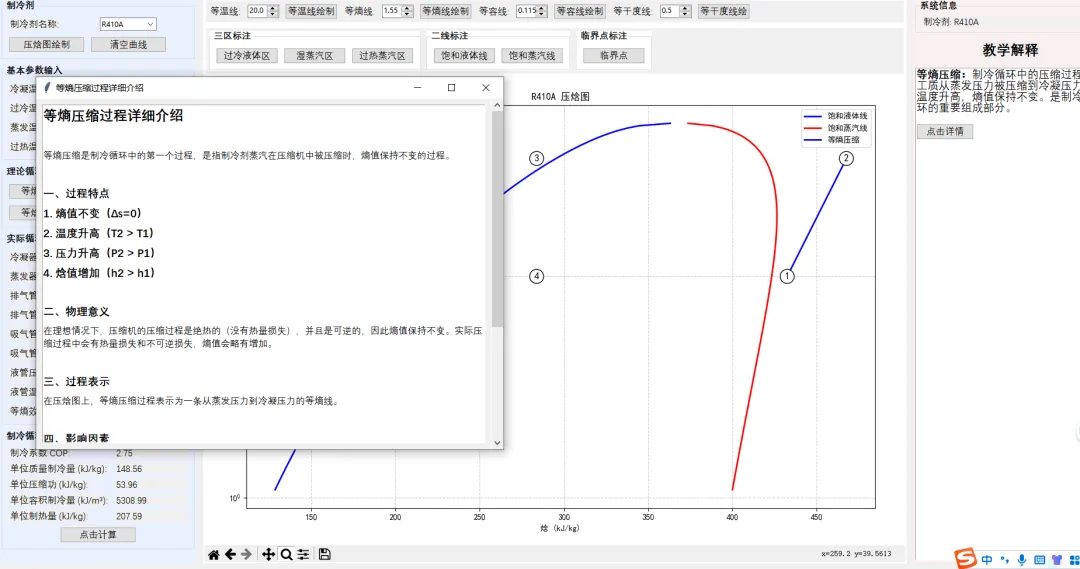

这是一款面向制冷领域的压焓图教学与循环分析软件，兼具教学演示与工程计算功能，专为暖通制冷专业学习者与工程师设计。

软件支持 R22 等制冷剂的压焓图可视化构建，可一键绘制饱和液体线、饱和蒸汽线，以及等温线、等熵线、等容线、等干度线等关键辅助线，并标注过冷液体区、湿蒸汽区、过热蒸汽区，帮助用户直观理解制冷剂的热力学状态分区。

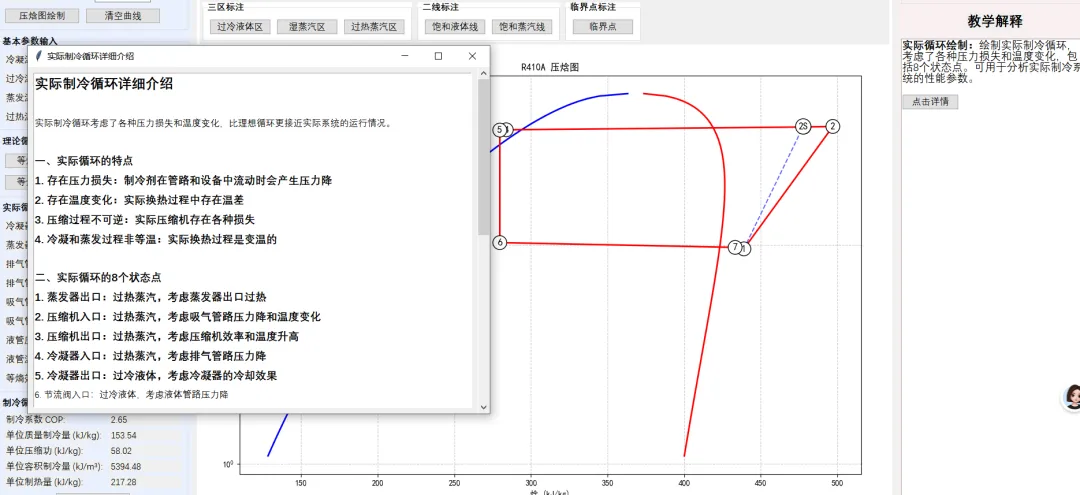

用户可输入冷凝 / 蒸发温度、过冷 / 过热度、管路压降、温降 / 温升、等熵效率等参数，分别绘制理论制冷循环（等熵压缩、冷凝、等焓节流、蒸发）与带损失的实际制冷循环过程线，清晰呈现实际工况下的循环偏差。

同时，软件支持一键计算制冷系数 COP、单位质量制冷量、单位压缩功、单位制热量等核心性能指标，右侧配套教学解释模块，帮助用户理解压焓图中各过程的物理意义，是制冷循环学习与设计的实用工具。

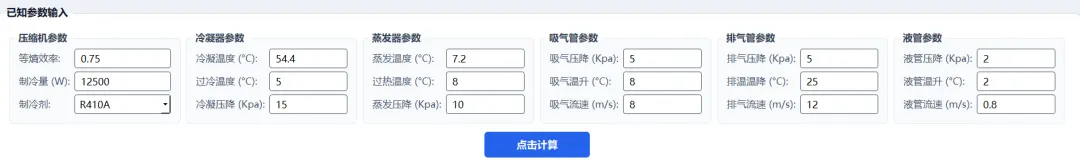

（1）参数输入页面

作为软件的入口模块，该页面提供了全面且专业的参数配置功能，是后续所有计算的基础。用户可分模块输入制冷系统的关键条件：

• 压缩机参数：支持设定等熵效率、目标制冷量，并可从下拉菜单选择 R410A 等制冷剂，为热力计算提供工质基础；

 • 冷凝器 / 蒸发器参数：可输入冷凝温度、过冷度、冷凝压降、蒸发温度、过热度、蒸发压降，精准模拟换热器的实际运行工况；

• 管路参数：分别配置吸气管、排气管、液管的压降、温升 / 温降及流速，充分考虑管路阻力和传热损失对循环的影响。

所有参数输入完成后，点击 “点击计算” 即可触发全流程计算，为后续四大件循环图、压焓图、选型建议模块提供数据支撑，覆盖了从理想循环到带损失的实际循环的计算需求。

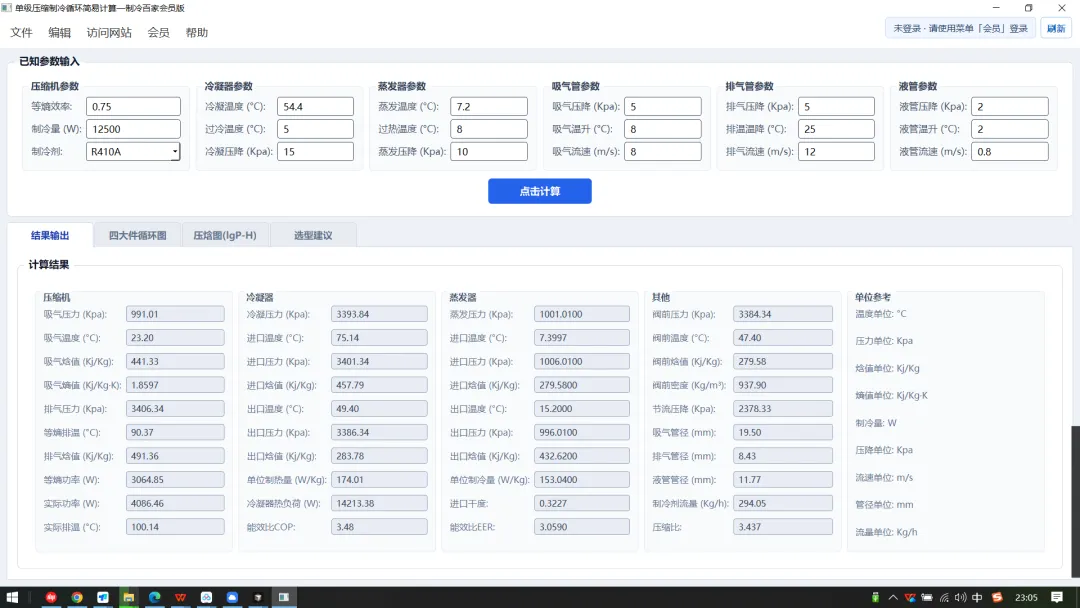

（2）结果输出页面

该页面集中展示制冷循环的核心计算结果，是热力性能分析的核心模块，数据分类清晰、专业度高：

• 压缩机模块：输出吸气 / 排气压力、温度、焓值、熵值，等熵 / 实际排气温度、功率、压缩比，直观呈现压缩机的工作状态和能效表现；

• 冷凝器 / 蒸发器模块：分别展示换热器进出口的温度、压力、焓值，单位制冷 / 制热量、换热器热负荷，以及蒸发器进口干度，帮助用户分析换热器的换热效率；

• 其他模块：计算制冷剂质量流量、各管路的管径，以及系统的 COP/EER 值，直接反映制冷系统的整体能效水平。

页面右侧还标注了所有物理量的单位参考，避免用户对数据产生误解，所有结果均基于输入参数实时计算，为系统能效评估和性能优化提供了精准的数据依据。

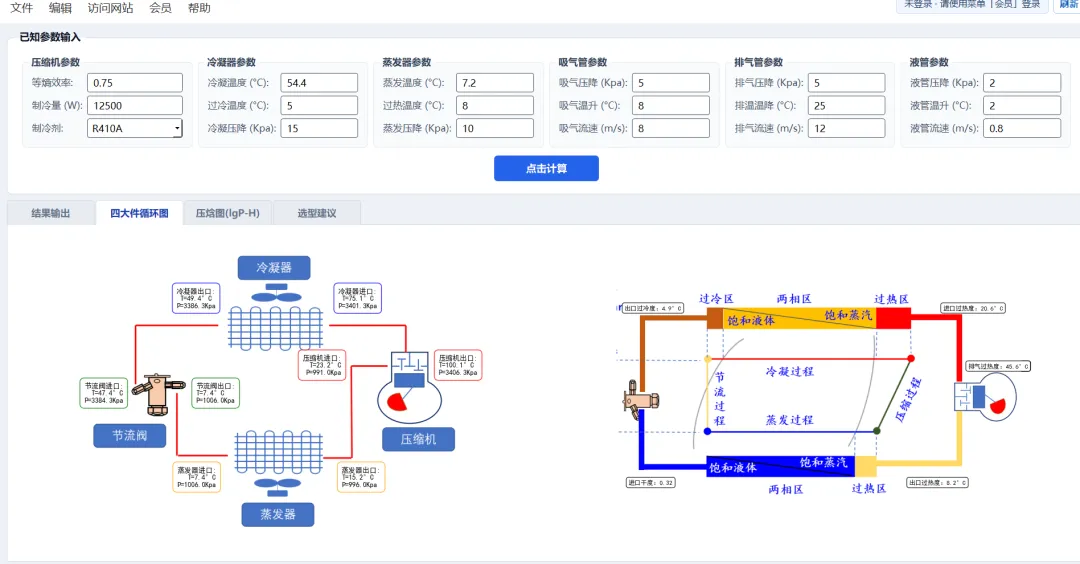

（3）四大件循环图页面

该页面通过可视化流程图，直观呈现单级压缩制冷循环的工作流程，将抽象的热力过程具象化：

• 流程图清晰标注了压缩机、冷凝器、节流阀、蒸发器四大核心部件，以及制冷剂在每个部件进出口的关键状态参数（温度、压力），例如冷凝器出口的过冷温度、蒸发器出口的过热温度，让用户能快速定位每个节点的状态；

• 右侧配套了压焓过程示意图，标注了压缩、冷凝、节流、蒸发四大过程，以及过冷区、两相区、过热区的分布，同时明确了每个过程的关键参数（如排气过热度、出口过冷度、蒸发器进口干度），帮助用户理解循环的热力学变化；

• 该页面实现了 “数据 + 图形” 的双重展示，既方便工程师快速核对循环流程的合理性，也能帮助非专业用户理解制冷系统的工作原理，兼具专业性和易用性。

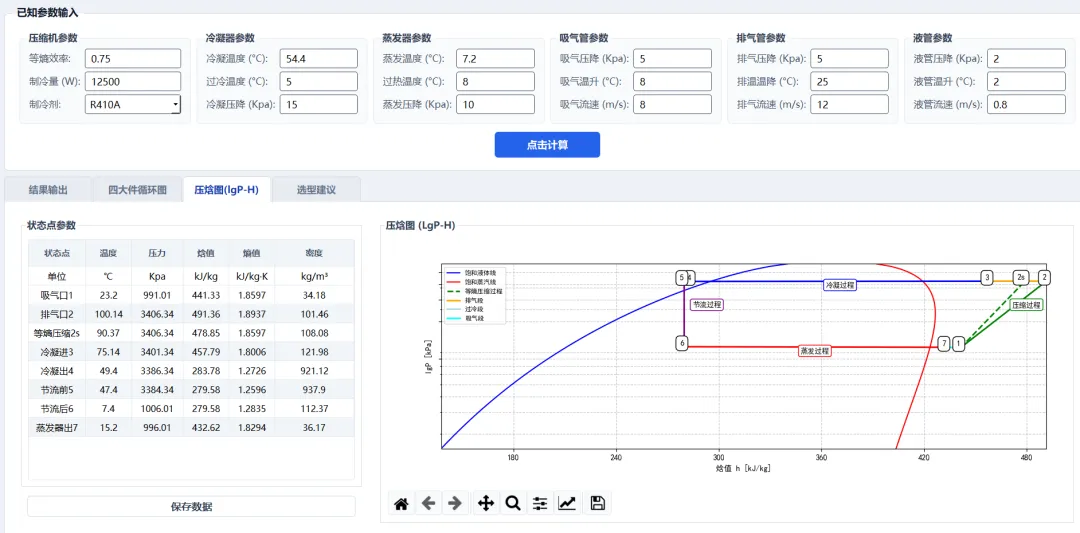

（4）压焓图 (LgP-H) 页面

该页面是制冷循环热力分析的专业模块，通过标准压焓图和状态点参数表，实现对循环过程的深度解析：

• 状态点参数表：以表格形式列出了循环中 7 个关键状态点的温度、压力、焓值、熵值和密度，包括吸气口、排气口、等熵压缩点、冷凝器进出口、节流前后、蒸发器出口，所有数据均与压焓图上的节点一一对应，用户可精准核对每个节点的热力状态；

• 压焓图可视化：在标准的 LgP-H 坐标系上，绘制了饱和液体线、饱和蒸汽线，以及压缩、冷凝、节流、蒸发四大过程线，清晰标注了每个状态点的位置，用户可直观观察压缩过程的等熵线、冷凝过程的等压线、节流过程的等焓线，快速识别循环的工作区间和过程损失；

• 该页面支持图形的缩放、移动、保存等操作，方便用户导出用于设计文档或分析报告，是制冷系统热力校核和故障分析的重要工具。

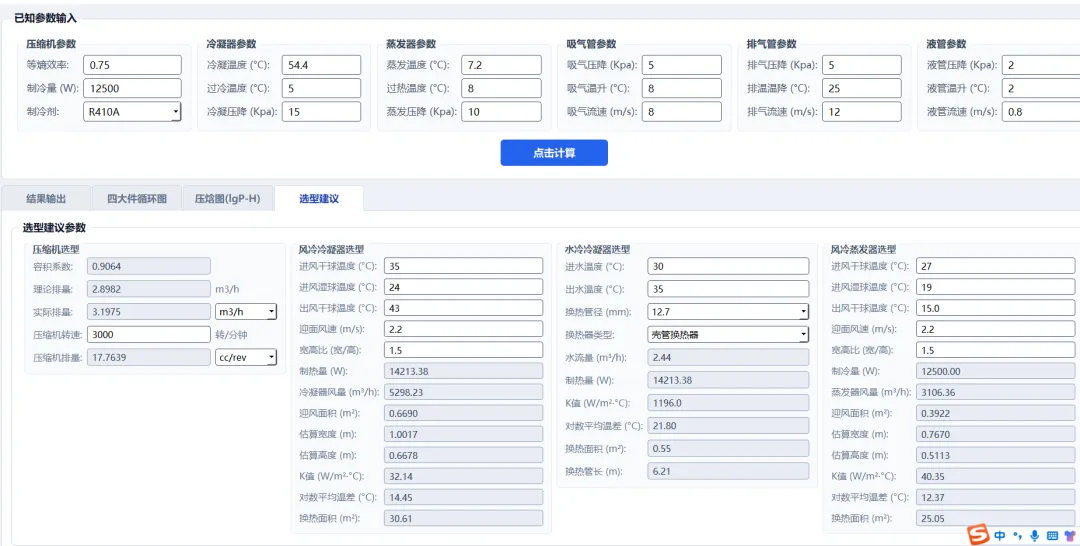

（5）选型建议页面 该页面基于前面的热力计算结果，提供四大件的选型计算，直接服务于工程设计环节： • 压缩机选型：根据制冷剂流量和吸气密度，计算理论 / 实际排量、压缩机转速、每转排量，为压缩机的型号选择提供排量和转速参考； • 风冷冷凝器选型：输入进风干湿球温度、出风温度、迎面风速、宽高比，自动计算冷凝器风量、迎风面积、估算尺寸，并基于设定的 K 值和对数平均温差，计算所需换热面积，帮助用户快速完成风冷冷凝器的初步选型； • 水冷冷凝器选型：支持设置进水 / 出水温度、换热管径、换热器类型（壳管式等）、水流量，自动计算制热量、对数平均温差、换热面积和换热管长度，满足水冷冷凝器的设计需求； • 风冷蒸发器选型：与冷凝器选型逻辑一致，可计算蒸发器风量、迎风面积、尺寸和换热面积，同时匹配制冷量需求，确保蒸发器的换热能力满足系统要求。该页面将热力计算结果直接转化为工程选型参数，大幅简化了制冷系统设备选型的流程，提升了设计效率。
