用草改性PBS,可用于3D打印和注塑件

聚丁二酸丁二醇酯（PBS）是一种可生物降解的热塑性聚酯，可通过注塑和熔融沉积成型（FDM）加工。但纯PBS模量偏低（约0.36 GPa），打印和注塑过程中热翘曲明显，限制了其在结构件中的应用。

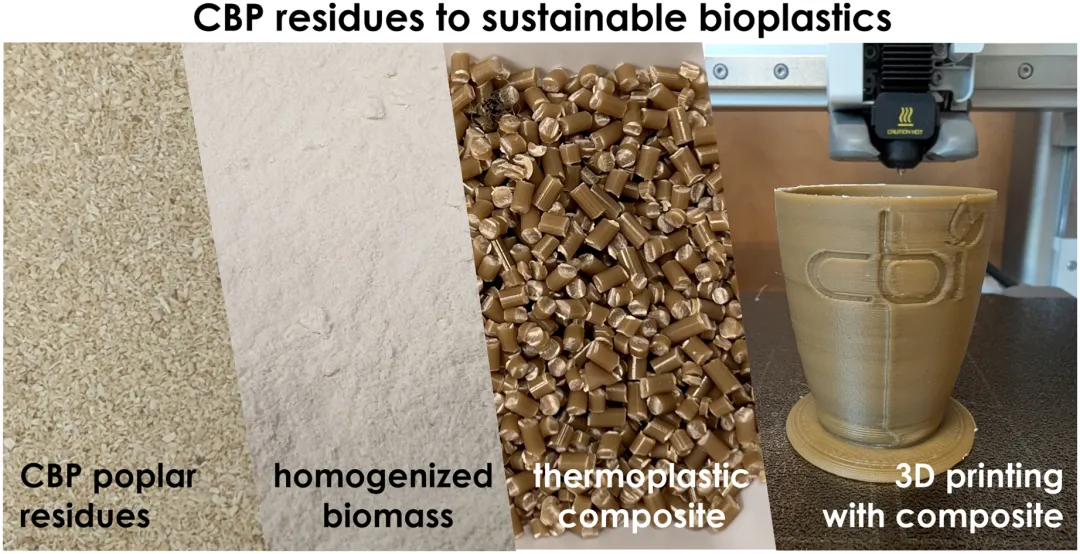

美国佐治亚大学团队的做法是：将生物炼制副产物——整合生物处理（CBP）残渣——作为木质素富集填料掺入PBS基体，通过高剪切均质化实现界面强化，制备可3D打印和注塑的PBS基生物复合材料。

原料与预处理

CBP残渣来源于柳枝稷（解释附文末）、杨树两种木质纤维素原料。CBP工艺将糖化与发酵整合为一步，反应完成后，大部分碳水化合物已被微生物转化利用，剩余残渣中木质素质量分数显著升高，同时物理结构被部分破坏，纤维尺寸细化。

该残渣相比原始生物质有两个关键变化：

• 疏水性增强。 碳水化合物被选择性去除后，残渣表面极性基团密度下降，与疏水性PBS基体的相容性改善。

• 水分敏感性降低。 低吸湿性减少了加工过程中因水分汽化导致的气泡和层间缺陷。

核心工艺：高剪切均质化（HSH）

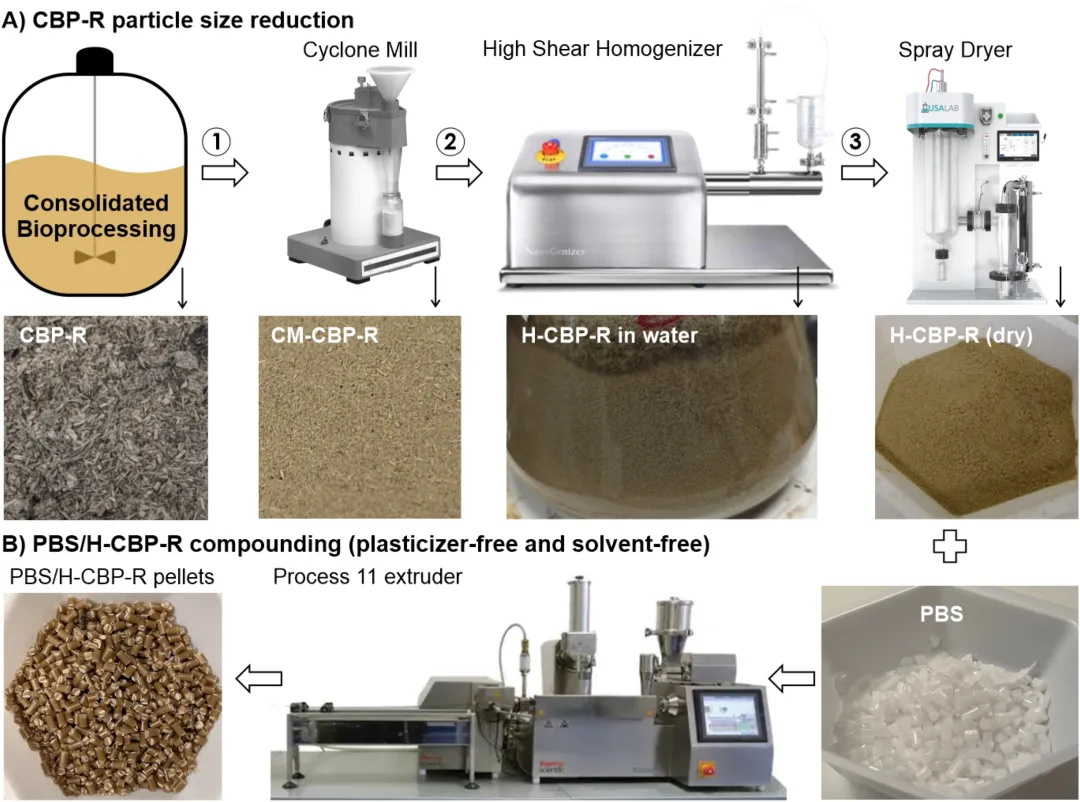

研究团队没有采用偶联剂或化学接枝，而是用高剪切均质化对CBP残渣进行物理处理：

1. 将干燥后的CBP残渣分散于水相介质中；

2. 在高剪切均质设备中处理，利用剪切力、空化作用和湍流将纤维束解离为微米级颗粒和微纤维；

3. 均质化过程中填料表面产生物理活化（表面粗糙化、比表面积增大），有利于与PBS熔体形成机械互锁；

4. 将均质化填料与PBS粒料按目标比例干混后，通过双螺杆挤出造粒。

该工艺全程不使用有机溶剂，不产生化学改性副产物，设备要求与常规塑料共混线兼容。

配方与性能数据

研究系统测试了不同填料含量的复合材料，其中PBS/均质化杨树CBP残渣 = 70/30（wt%）表现最优：

模量提升约80%，同时动态力学分析显示tan δ峰值降低，说明填料-基体界面应力传递效率提高。延展性有所下降，但材料从柔性塑料转向刚性复合材料，适用范围从包装转向结构件。

经济性与环境影响

配套的技术经济分析（TEA）和生命周期评估（LCA）给出了量化结论：

30 wt%填料配方的复合材料最低售价约4.07美元/kg，低于传统生物塑料约5.00美元/kg的参考值；

生产成本的主要驱动因素是资本设备折旧，提高加工固体含量可直接降低单位产能的设备需求；

全球变暖潜值（GWP）未因加入残渣而显著恶化，因为避免了有机溶剂生产和废弃物填埋的排放。

结论

这项研究的核心贡献在于：证明了生物炼制残渣经物理均质化后可直接作为PBS的功能性填料，无需化学改性，工艺简单，性能提升明确，经济账算得过来。该路线理论上可推广至其他木质纤维素残渣和其他热塑性基体。

论文链接https://doi.org/10.1039/d6gc00489j

柳枝稷，又叫能源草，是一种美国本土的多年生禾本科草本植物，生命力顽强，可用于生物乙醇燃料，也可作观赏草，中国引种栽培作牧草。

行业报告

《2026中国生物降解材料行业研究报告》

《2026生物基材料行业报告》

《2026 BDO行业研究报告》

索取目录请加18026368761（微同）
